首都大学東京大学院

(1)

平成 30 年度修士論文

首都大学東京大学院

システムデザイン研究科博士前期課程知能機械システム知能機械システム学域

学修番号 17889502

伊藤慶

指導教員藤江裕道教授

平成 31 年 2 月

関節軟骨の潤滑特性に及ぼすコラーゲン

線維配向の影響

(2)

(3)

第 1 章

緒言

(6)

2

1. 緒論

1.1 生体関節

人間の身体には関節と呼ばれる器官が多数存在し，それらの働きによって日常生活や運動の中でのスムーズな動きが可能となっている．関節は骨と骨の結合部であり，関節包と呼ばれる袋に包まれ，その内部は内張に存在する滑膜から分泌される関節液で満たされている．関節の摩擦・摺動部分である骨端部は水分やコラーゲン，プロテオグリカンなどの糖タンパク質から構成される関節軟骨で覆われている．Fig. 1-1に示した膝関節は人体中で最も大きな関節であり，大腿骨の遠位および脛骨の近位端の蒼白色の部分が硝子軟骨と呼ばれる軟骨である．関節軟骨は優れた潤滑特性，荷重支持能力を有しており，歩行等の運動時には最大で体重の数倍もの負荷が繰り返し作用しながら摺動するにも関わらず，スムーズな運動を生涯にわたって維持するという優れた耐久性も有している．特に潤滑特性に関しては大腿骨，脛骨間の形状適合性が悪いにも関わらず，摩擦係数 1/1000~1/100 オーダーの低摩擦状態を，様々な荷重速度条件のもとで実現する^1-4)．これまでにも，関節軟骨の潤滑メカニズムに関する研究は数多く行われてきたが，その優れた潤滑特性を大系的に説明するに至っていない．

1.2 関節軟骨

1.2.1 関節軟骨の構成要素

関節軟骨は約80%の水分と細胞外基質である約14%のコラーゲン線維，約6%のプロテオグリカンなどの糖タンパク，軟骨細胞から構成される高含水材料である ^5,6)．また，血管やリンパ管，神経は存在しない．軟骨厚さは関節部位や個体の成熟度により異なるが，ヒト成

Fig. 1-1 膝関節及び関節軟骨の構成要素

大腿骨関節軟骨

半月脛骨

コラーゲン線維～14%

水分～80%

プロテオグリカン～6%

(7)

3

人膝関節大腿骨骨端部を覆う軟骨は約3 mmの厚さを有している¹⁾．

軟骨の構成要素の一つであるコラーゲンは骨，腱，皮膚などの組織に豊富に含まれ，それらの組織の力学的な強靭性を担っている．また，含まれる組織により構造が異なり，少なくとも27の型に分類される⁷⁾．関節軟骨内のコラーゲンの構成は約95%がⅡ型コラーゲン，

約5%がⅨ型，Ⅺ型コラーゲンである．Ⅱ型コラーゲンは他のコラーゲンと比較し，水分と

の相互作用を強く受け，糖質との結合を多く持ち，骨や皮膚に含まれるⅠ型，Ⅲ型コラーゲンや，滑膜などに含まれるⅣ型コラーゲンよりも強固である．これらのコラーゲンが架橋を繰り返し束になることで原線維を形成し，その原線維がさらに束になることでコラーゲン線維を形成している．

軟骨内におけるプロテオグリカンはコアタンパク質にヒアルロン酸，コンドロイチン硫酸，ケラタン硫酸などのグリコサミノグリカン（ムコ多糖類）が枝のように結合し，プロテオグリカン凝集体として存在している^8-10)．このグリコサミノグリカンには解離したカルボキシル基（-COOH）やコンドロイチン硫酸，ケラタン硫酸等の硫酸基（-SO4）によりマイナス電荷が多く存在するため，プロテオグリカンは極めて高い保水性を有している．また，これらの電気的特性に起因した反発力により，プロテオグリカンは圧縮荷重を支持すると考えられている^10-12)．

このような軟骨特有の組織構造と軟骨内外の水分の複雑な相互作用により，軟骨は粘弾性特性を有し，優れた潤滑特性，荷重支持能力を発揮することができると考えられている．

Fig. 1-2 関節軟骨内部の組織構造

コラーゲン線維プロテオグリカン

ヒアルロン酸

(8)

4

1.2.2 関節軟骨のコラーゲン線維構造

関節軟骨は表面に対し垂直な断面において，深さ依存性のある複雑な異方性，階層構造を有することが知られており，コラーゲン線維の配向方向や軟骨細胞形態の違いにより表層，

中層，深層，石灰化層の4層に分けられる（Fig. 1-3）¹³⁾．軟骨表層部のコラーゲン線維は軟骨表面に対し平行方向に高密度で配向し，中層部では三次元的に縦横に配向する網目状配向となり，更に下の層では軟骨表面に垂直方向に配向するドーム状の構造を有していることが報告されている¹⁴⁾．

一方，軟骨内のコラーゲン線維の配向性は，軟骨表面に対して平行な断面においても確認され，その線維配向方向は軟骨表面に垂直に針を刺した際に一方向に裂けるSplit line の方向とおおよそ一致する（Fig. 1-4）^15-17)．この平行断面におけるコラーゲン線維とSplit lineの方向の関係性は，表面近傍の線維だけでなく軟骨深層の線維においても確認される¹⁷⁾．

Fig. 1-3 軟骨垂直断面の階層構造

(i) (ii)

Fig. 1-4 (i)大腿骨軟骨のSplit line¹⁵⁾，(ii)Split lineと軟骨平行断面のコラーゲン線維配向¹⁷⁾

表層中層深層石灰化層

下骨

軟骨表面

軟骨細胞コラーゲン線維

(9)

5

上述した軟骨の垂直/平行断面の複雑な線維構造は力学特性に影響を及ぼすことが考えられ，

これまでに様々な検討が行われてきている．コラーゲン線維は引張荷重に抵抗するとされており ¹⁸⁾，軟骨垂直断面深層のコラーゲン線維は圧縮荷重に抵抗しないと考えられるが，

この垂直配向するコラーゲン線維が動的な生理学的力学条件において軟骨の高剛性化に寄与することが報告されている¹⁹⁾．平行断面の線維配向を考慮した検討においては，Split line に対し平行方向，45 度方向，直交方向の異なる角度の軟骨試験片を用いて引張試験を行った結果，平行方向の引張強度が他の 2 方向の引張強度と比べて高くなることが報告されている（Fig. 1-5）²⁰⁾．上述した軟骨内のコラーゲン線維配向により，摩擦中の軟骨の変形挙動は三軸的であることが予想される．また，軟骨の潤滑においては接触領域の移動を伴う滑りが低摩擦の維持に有効であることが実験的に示されている ²¹⁾．これらのことからも，コラーゲン線維配向は潤滑特性へも多大な影響を及ぼすと考えられる．

Fig. 1-5 Split lineに対して異なる角度で引張試験を行った際の応力－ひずみ線図²⁰⁾

(10)

6 1.3 関節軟骨の力学特性

関節軟骨は圧縮を伴う荷重条件のもとで優れた潤滑特性を常に発揮することから，潤滑を検討する上で圧縮特性を理解することは非常に重要であり，これまでに様々な検討が行われている^{13, 22-25)}．

軟骨に対し圧縮試験を行うと，時間に依存しない弾性的挙動と時間に依存する粘性的挙動が重なり，粘弾性挙動が見られる．この粘弾性挙動の解析のためにクリープ試験や，応力緩和試験が行われている（Fig. 1-6）^{13, 22)}．クリープ試験では，試験片に対し一定荷重を付与することでひずみの時間変化を測定する．この試験では，初期に大きな変形が生じた後，変形速度が徐々に小さくなり，最終的に変形が一定になる．応力緩和試験では，試験片に対し一定変位を付与することで応力の時間変化を測定する．この試験では，初期に大きな応力が生じた後，徐々に減少し，最終的に応力が一定になる．Mow らにより提唱された，軟骨をコラーゲン線維やプロテオグリカンなどの固相と，内部を流動する液相からなる二相性材料であると捉える二相性理論 ¹³⁾に基づくと，軟骨内の液相が圧縮を受けて移動することにより，軟骨の上記のような粘性挙動が現れると考えられる．

軟骨面全体を圧縮する試験方法には，圧縮中の軟骨側方への変形を許容した Unconfined 圧縮試験と軟骨側方への変形を拘束したConfined圧縮試験の 2種類がある²³⁾．Unconfined 圧縮試験では，非透水性の圧子を用いることで，軟骨の主要構成物質であるコラーゲン線維，

プロテオグリカン，水分による影響を全て含む軟骨のヤング率を求めることが可能である．

Confined 圧縮試験では軟骨側方への水分流出を抑制し，圧子には剛性の高い多孔質フィル

タを用いることで，試料上面からの水分流出を許容している．この試験方法においては軟骨側方への変形が拘束されており，コラーゲン線維は主として引張荷重に抵抗すると考えら

(i) (ii)

Fig. 1-6 (i)軟骨のクリープ試験²²⁾，(ii)軟骨の応力緩和試験²³⁾

(11)

7

れていることから⁸⁾，コラーゲン線維を除く軟骨基質の力学特性が結果に影響を及ぼす．さらに，この試験の平衡時においては軟骨内の水分が圧縮特性に影響を及ぼさない状態まで流出しつくすという仮定のもと，水分の影響を除いた軟骨のヤング率を求めることが可能である．SakaiらやChenらはConfined圧縮試験を行ってプロテオグリカンのヤング率を求め，ヤング率は深層に近づくほど増加することを報告している^{24, 25)}．

1.4 関節軟骨の潤滑特性

生体関節は摩擦係数が 0.005~0.02 程度と優れた潤滑特性を有している

26．その潤滑メカニズムに関しては，

1973年にDowsonらにより提唱され

たバイオトライボロジー²⁶⁾という学問領域において，現在に至るまで数多くの潤滑様式が提唱されてきた．

代表的な潤滑様式には流体潤滑，

境界潤滑，混合潤滑の3様式が挙げられる．流体潤滑は，軟骨間に挟まれた流体膜が摩擦面に加わる荷重を支えることにより，軟骨同士が接触しない状態を保つことで低摩擦を実現する潤滑様式である（Fig. 1-7）²⁷⁾．

流体のせん断抵抗は極めて小さく，ある程度の粘度を有する流体であれば，2固体間を完全に分離可能であり摩擦力は低下する．しかし，静止状態のように荷重が長時間かかる場合，

軟骨間の流体膜が潰され流出し，潤滑機能が低下する ¹⁹⁾．境界潤滑は軟骨同士が接触する際，摩擦面における脂質やタンパク質等の吸着膜が荷重を支え潤滑を行う様式である^{28, 29)}．しかし，関節液による境界潤滑作用については様々な研究にて支持されているが，過酷な接触条件下では潤滑作用を担う吸着膜が破断し，軟骨表面同士の直接接触が生じる恐れがある．この場合，摩擦係数が上昇することが考えられるが，摩擦係数の増大は静止状態から起動する瞬間に生じることはあっても，起動後には低摩擦状態に移行する³⁰⁾．このように，流体潤滑，境界潤滑のみで生体関節の優れた潤滑メカニズムを説明するのは困難である．混合潤滑は，流体潤滑と境界潤滑が混在している潤滑様式である．混合潤滑においては，軟骨の大部分は流体潤滑状態を保つが，流体による荷重支持が困難な部分では境界潤滑状態になる．荷重が長時間かかるような場合や，繰り返し荷重がかかる場合において，軟骨間の流体膜が潰され，境界潤滑領域が増加するが，実際の生体関節においてはそのような場合でも起動摩擦時以外は，低摩擦状態が維持される．このことより，上記の3潤滑様式だけでは軟骨の潤滑特性を説明しつくすことは困難であると考えられる．

Fig. 1-7 潤滑の3様式²⁷⁾

(12)

8

Mow らは関節軟骨の物性を記述するため，軟骨がコラーゲン線維やプロテオグリカンなどの固相と，内部を流動する液相からなる二相性材料であると捉え，二相性理論 ¹³⁾を提唱した（Fig. 1-8）．そして，この理論を基に固相の弾性力と液相の流体圧が外荷重に抗い，せん断抵抗の小さい液相による荷重支持の割合が大きくなることで優れた潤滑特性を維持するという二相性潤滑理論（Biphasic lubrication theory）^31-33)が提唱された．また，Sasadaらは親水性の高いプロテオグリカン凝集体が軟骨表面より突出することで高粘度の層である水和層を形成し，摩擦面における流体の粘度を上昇させることで摩擦係数を低下させる表面ゲル水和潤滑理論を提案している ³⁴⁾．このように，関節軟骨の潤滑メカニズムは一つの潤滑様式で説明することは困難であり，様々な潤滑様式が複雑に作用し合うことで実現されていると考えられる．

1.5 関節軟骨の透水性

1.5.1 透水率の測定手法

関節軟骨の潤滑様式の一つとして提唱されている二相性潤滑理論に着目した検討においては，軟骨内部の流体挙動の把握が重要である．軟骨の内部流体挙動を支配するのは，軟骨内の水分の透過しやすさの指標である透水性であり，これまでに数多くの研究で透水率の測定が行われてきた^{13, 35-44)}．軟骨の透水率の測定手法としては，大きく分けて間接法と，直接法の二種類が存在する．

間接法では力学試験の結果から計算式や，解析モデルを用いたフィッティングで透水率を算出する13, 35-38)．Mowらは軟骨試料の側方変形を拘束した状態での応力緩和試験の応力

－ひずみ関係と，軟骨を二相性材料と仮定した解析モデルを用いた圧縮解析の応力－ひずみ関係をフィッティングさせることで間接的に透水率を算出している¹³．しかし，このよう

Fig. 1-8 二相性理論の概要図

荷重

軟骨

：境界潤滑領域が担う荷重

：流体潤滑領域が担う荷重

(μ≒0)

＝

軟骨接触面が担う荷重＝

：固相が担う荷重

：液相が担う荷重

(13)

9

な間接法で算出した透水率は，試験条件やフィッティングに使用する解析モデルの構築手法に影響を受け，それらの条件の微小な変化により，10^-16～10^-14のオーダーで値が変化してしまうことが問題である．

一方，直接法では軟骨試料を透過する水分の流速と，透過時の圧力勾配から実測する手法が広く用いられる^39-45)．Mansourらは，軟骨試料の上下面を流路のあるホルダーで挟み込んで固定し，試料に水分を透過させ，透過した水分量と試料上下の圧力差，測定時間から直接的に透水率を計測している（Fig. 1-9(a)）．また，本研究室の中村らが開発した透水性試験機においては，試験片を生検トレパンで打ち抜きそのまま流路として用いることで，試料側方からの水分流出を抑制した条件で，透水率を算出している（Fig. 1-9(b)）⁴²⁾．これらの直接法を用いて算出した軟骨の透水率のオーダーは多くの検討において 10^-15程度と安定した値となっている ^39-45)．間接法と比較して直接法の方が正確な透水率の算出が可能であると考えられる．

1.5.2 コラーゲン線維構造と透水性

関節軟骨の透水性には1.2.2節で述べたような軟骨内のコラーゲン線維配向が影響を及ぼすことが報告されている．中村らは，組織内のコラーゲン線維配向の異方性がより顕著である半月板を用いて透水性試験を行った結果，線維配向方向の透水率が低くなることを報告している ⁴²⁾．また橋本らは，成熟度の異なる関節軟骨に対して垂直方向の透水率を計測した結果，成熟軟骨の透水率は未成熟軟骨と比較して有位に低くなることを報告している⁴⁵⁾．関節軟骨は個体成熟に伴いコラーゲン含有量が増加することや ⁴⁶⁾，軟骨表面に対して垂直に配向するコラーゲン線維が増加することが報告されており ^{46, 47)}，これにより成熟軟骨の透水率が低下したことが示唆されている．このように組織内のコラーゲン線維構造と透水性には関連があることが示されており，したがって関節軟骨平行断面の透水率は Split line の方向に対して平行/垂直方向で異なることが考えられる．しかし，この平行断面のコラーゲン線維配向を考慮した透水性試験は行われておらず，これを調査することは軟骨の潤滑メカニズムの解明に有益であると考えられる．

Fig. 1-9 (i)Mansourら⁴⁰⁾および(ii)中村ら⁴²⁾の直接法を用いた透水性試験機

(ii) (i)

(14)

10 1.6 関節軟骨の力学・潤滑特性に関する解析学的検討

Mow らは二相性理論により，関節軟骨の非線形的な圧縮特性を説明しているが，この理論には固相－液相間の相互関係や透水率のひずみ依存性が考慮されていない．そのため，軟骨のコラーゲン線維，軟骨基質，含水成分の3要素の相互作用を考慮した検討が行えないという問題点があった．

この問題の解決には，軟骨の弾性解析と内部流体の流体解析を連成させた解析手法が有効であり，近年ではそれらの解析が可能な有限要素解析ソフトウェア ABAQUS（Dassault

Systemes）を利用した軟骨の力学特性の解析が行われている．本研究室においてもLiら⁴⁸⁾

や Sakai ら ²⁴⁾のモデルを参考に，コラーゲン線維以外の軟骨基質を多孔質弾性体要素で表

し，これをバネ要素で表したコラーゲン線維で強化した線維強化多孔質弾性体要素（Fig. 1-

10）を用い，軟骨基質内を内部流体が抵抗を受けながら透過する構造モデルをABAQUS上

で構築し，解析を行っている．

上述した軟骨の 3 要素の物性値は力学試験データと解析データを比較し，フィッティングにより推定可能であり，物性値を変化させることで軟骨の圧縮挙動の予測も可能である．

近年では物性値の推定だけでなく，力学試験等で実証が困難な事象についての解析も行わ

れている Graindorge らは軟骨表面に基質部分と異なる物性を有する厚さ約 5μm の非晶層

（BSAL:Biphasic Surface Amorphous Layer），が有ると仮定して圧縮解析を行い，BSALの存在により軟骨内部流体による荷重支持能を向上させることを報告している ⁴⁹⁾．また，

Pawaskar らは球状圧子での軟骨の圧縮解析において，内部流体の間隙圧を考慮する際，軟

骨モデル表面の水分流出入を許容し，圧子接触面の水分流出入を制限することで，軟骨内部の流体が圧縮挙動に大きく影響を及ぼし，解析精度が向上することを示している⁵⁰⁾．

Fig. 1-10 線維強化多孔質弾性体モデル³⁸⁾

(15)

11

ABAQUS は上記のような圧縮解析だけでなく，摩擦解析にも用いられ，多くの重要な

結果が示されている．Sakaiらは多孔質弾性体モデルを用いた有限要素解析により弾性率の深さ依存性，透水率の圧縮依存性，コラーゲンを模したバネ要素の有無と潤滑特性の関連性について調べた．弾性率に深さ依存性，透水率に圧縮依存性を付与しバネ要素により線維強化したモデルは，それらを付与しない等方性モデルよりも，圧縮時，摩擦時において流体荷重分担比が大きく増加することを報告している²⁴⁾また，Fujieらは，軟骨表面近傍の表面に対し平行方向に密に配向するコラーゲン線維と透水率に着目し，線維強化多孔質弾性体モデルを用いて有限要素解析を行った．軟骨表面近傍のコラーゲン線維の影響で，平行方向の透水率が垂直方向と比較し極めて低くなると考え，軟骨モデルの表面近傍に側方向透水率を1/10 に低下させた透水率低下モデルを作製し，摩擦解析を行った．その結果，透水率を変化させていないモデルと比べ，透水率低下モデルにおいて起動摩擦係数と動摩擦係数が低下することを報告している⁵¹⁾．

以上のように軟骨の深さ依存性のある物性や，表層近傍の透水率は潤滑特性に大きな影響を及ぼすことが報告されている．しかし，1.2.2 節で述べたような関節軟骨平行断面のコラーゲン線維配向を考慮した検討は十分に行われておらず，解析学的検討を用いたより詳細な調査が必要である．

1.7 研究目的

本研究では関節軟骨の二相性潤滑理論における軟骨平行断面のコラーゲン線維配向の役割に着目し，軟骨表面に対して平行方向の断面の透水性試験，線維構造観察を行う．加えて，線維配向を考慮した物性値を付与した，固液二相性を有する線維強化多孔質弾性体モデルを用いた有限要素解析を行い，関節軟骨平行断面のコラーゲン線維配向が潤滑特性に及ぼす影響を検討する．

(16)

12 参考文献

1. 笹田直, 塚本行男, 馬渕清資, 1988. バイオトライボロジー－関節の摩擦と潤滑－, 産業図書.

2. 笹田直, 1986. 生体関節・その素晴らしい性能. 潤滑, 31(11), 763-768.

3. 笹田直, 1987. 臨床からみた生体組織の機能と問題点. 関節, バイオメカニズム学会誌 11, 3, 97-107.

4. 林紘三郎, 2000. バイオメカニクス. コロナ社.

5. Xin, L.L. and Mow, V.C., 2008. Biomechanics of articular cartilage and determination of material properties. Medicine & Science in Sports & Exercise 40(2). 193-199.

6. Athanasiou, K.A., Rosenwasser, M.P., Bauckwalter, J.A., Malinin, T.I., Mow, V.C., 1991.

Interspecies comparisons of in situ intrinsic mechanical properties of distal femoral cartilage.

Journal of Orthopaedic Research 9, 330-340.

7. 江島洋介, 2011. これだけは知っておきたい図解細胞生物学, オーム社.

8. Hardingham, T.E., and Muir, H., 1974. Hyaluronic acid in cartilage and proteoglycan aggregation.

Biochemical Journal 139(3), 565-581.

9. Rosenberg, L.C., Hellmann, W., Kleinschmidt, A.K., 1975. Electron microscopic studies of proteoglycan aggregates from bovine articular cartilage. Journal of Biological Chemistry 250(5), 1877-1883.

10. Maroudas, A., 1979. Physicochemical properties of articular cartilage. Adult articular cartilage, 215-290.

11. Murakami, T., Sakai, N., Tanaka, K., Ihara, M., 2004. Influence of proteoglycan on time- dependent mechanical behaviors of articular cartilage under constant total compressive deformation. JSME International Journal Series C 47(4), 1049-1055.

12. Lai, W.M., Hou, J.S., Mow, V.C., 1991. A triphasic theory for the swelling and deformation behaviors of articular cartilage. Journal of Biomechanical Engineering 113(3), 245-258.

13. Mow, V.C., Kuei, S.C., Lai, W.M., 1980. Biphasic creep and stress relaxation of articular cartilage in compression. Theory and experiments. Journal of Biomechanical Engineering 102, 73-84.

14. Pearle, A.D., Warren, R.F., Rodeo, S.A., 2005. Basic science of articular cartilage and osteoarthritis. Clinics in Sports Medicine 24, 1-12.

15. Below, S., Arnoczky, S.P., Dodds, J., Kooima, C., Walter, N., 2002. The split-line pattern of the distal femur: a consideration in the orientation of autologous cartilage grafts. The Journal of Arthroscopic and Related Surgery 18(6), 613-617.

16. Vanwanseele, B., Lucchinetti, E., Stüssi, E. 2002. The effects of immobilization on the characteristics of articular cartilage : current concepts and future directions. Osteoarthritis and Cartilage 10, 408-419.

17. Xuan, Y., Yuanbo, W., Mohammadreza, R., Ferris, M.P., Dongsheng, D., Gang, Y., 2016.

(17)

13

Nondestructive imaging of fiber structure in articular cartilage using optical plarrization tractography. Journal of Biomedical Optics 21, 116004.

18. 佐藤正明, 出口真次, 安達泰治, 村上輝夫, 廣川俊二, 2013. バイオメカニクスの最前線. 共立出版株式会社.

19. Shirazi, R., Shirazi-Adl, A., 2007. Deep vertical collagen fibrils play a significant role in mechanics of articular cartilage. Journal of Orthopaedic Research 26, 608-615.

20. Woo, S.L-Y., Lubock, P., Gomez, M.A., Jemmott, G.F., Kuei, S.C., Akeson, W.H., 1979. Large deformation nonhomogeneous and directional properties of articular cartilage, Journal of Biomechanics 12, 437-446.

21. Caligaris, M., Ateshian, G.A., 2008. Effect of sustained internal fluid pressurization under migrating contact area and boundary lubrication by synovial fluid, on cartilage friction.

Osterarthritis and Cartilage 16, 1220-1227.

22. Boschetti, F., Pennati, G., Gervaso, F., Peretti, G.M., Dubini, G., 2004. Biomechanical properties of human articular cartilage under compressive loads. Biorheology 41, 159-166.

23. Jurvelin, J.S., Buschmann, M.D., Hunziker, E.B., 2003. Mechanical anisotropy of the human knee articular cartilage in compression. Proceedings of the Institution of Mechanical Engineers, Part H: Journal of Engineering in Medicine 217, 215-219.

24. Sakai, N., Hagihara, Y., Furusawa, T., Hosoda, N., Sawae, Y., Murakami, T., 2012. Analysis of biphasic lubrication of articular cartilage loaded by cylindrical indenter. Tribology International.

46(1), 225-236.

25. Chen, A.C., Bae, W.C., Schinagl, R.M., Sah, R.L., 2001. Depth-and strain-dependent mechanical and electromechanical properties of full-thickness bovine articular cartilage in confined compression. Journal of Biomechanics 34, 1-12.

26. Dowson, D., Wright, V., 1973. Bio-tribology. The rheology of lubricants. Ed.T.C.Davanport, Applied Science Publishers, Barking, 81-88.

27. Walker, P.S., Dowson, D., Longfield, M.D., Wright, V., 1968. Boosted lubrication in synovial joints by fluid entrapment and enrichment. Annals of the Rheumatic Disease 27, 512-520.

28. Hills, B.A., 2000. Boundary lubrication in vivo. Proceedings of the Institution of Mechanical Engineers, Part H: Engineering in Medicine 214(1), 83-94.

29. Schmidt, T.A., Gastelum, N.S., Nguyen, Q.T., Schumacher, B.L., Sah, R.L., 2007. Boundary lubrication of articular cartilage. Arthritis Rheumatism 56(3), 882-891.

30. Imade, K., Mochizuki, S., Susa, T., Nansai, R., Fujie, H., 2012. Effects of interstitial fluid and boundary lubrication condition on the start-up friction behavior of cartilage. Proceedings of the International Conference on Biotribology, XI’AN, 33-34.

31. Ateshian, G.A., Wang, H., Lai, W.M., 1998. The role of interstitial fluid pressurization and surface porosities on the boundary friction of articular cartilage. Journal of Tribology 120, 241-

(18)

14 248.

32. Ateshian, G.A., 2009. The role of interstitial fluid pressurization in articular cartilage lubrication.

Journal of Biomechanics 42(9), 1163-1176.

33. 藤江裕道, 2016, 関節軟骨に学ぶトライボロジー. トライボロジスト 61, 4, 228-234.

34. Sasada, T., 2000. Lubrication of human joints. Nature of joint friction and "surface gel hydration lubrication". Journal of Japanese Society for Clinical Biomechanics 21, 17-22.

35. Ateshian, G.A., Warden, W.H., Kim, J.J., Grelsamer, R.P., Mow, V.C., 1997. Finite deformation biphasic material properties of bovine articular cartilage from confined compression experiments.

Journal of Biomechanics 30. 1157-1164.

36. Gannon, A.R., Nagel, T., Bell, A.P., Avency, N.C., Kelly, D.J., 2015. The changing role of the superficial region in determining the dynamic compressive properties of articular cartilage during postnatal development. Osteoarthritis and Cartilage 21, 975-984.

37. Berteau, J., Oyen, M., Shefelbine, S.J., 2016. Permeability and shear modulus of articular cartilage in growing mice. Biomechanics and Modeling in Mechanobiology 15, 205-212.

38. Raynaud, B., Quinn, T.M., 2006. Anisotropic hydraulic permeability in compressed articular cartilage. Journal of Biomechanics 39, 131-137.

39. Maroudas, A., Bullough, P., Awanson, S.A.V., Freeman, M.A.R., 1968. The permeability of articular cartilage. Journal of Bone and Joint Surgery British Volume 50(1), 166-177.

40. Mansour, J.M., Mow, V.C., 1976. The permeability of articular cartilage under compressive strain and at high pressures. Journal of Bone and Joint Surgery American Volume 58(4), 509-516.

41. Hwang, J., Bae, W.C., Shieu, W., Lewis, C.W., Bugbee, W.D., Sah, R.L., 2008. Increased hydraulic conductance of human articular cartilage and subchondral bone progression of osteoarthritis. Arthritis & Rheumatology 58(12), 3831-3842.

42. 中村亮介, 2015. 関節軟骨および半月の部位・方向依存透水性, 首都大学東京修士論文.

43. Kleinhans, K.L., Jackson, A.R., 2018. Hydraulic permeability of meniscus fibrocartilage measured via direct permeation: Effects of tissue anisotropy, water volume content, and compressive strain. Journal of Biomechanics 72, 215-221.

44. 橋本直也, 鎗光清道, 森下聡, 藤江裕道, 2017. 関節軟骨透水性の深さ依存性. 臨床バイオメカニクス38, 7-12.

45. 橋本直也, 鎗光清道, 伊藤慶, 藤江裕道, 2017. 関節軟骨の個体成熟度別透水性. 日本機械学会第28回バイオフロンティア講演会論文集, 1C34.

46. Rieppo, J., Hyttinen, M.M., Halmesmaki, E., Ruotsalainen, H., Vasara, A., Kiviranta, I., Jurvelin, J.S., Helminen, H.J., 2009. Changes in spatial collagen content and collagen network architecture in porcine articular cartilage during growth and maturation. Osteoarthritis and Cartilage 17, 448- 455.

47. 伊藤慶, 鎗光清道, 橋本直也, 藤江裕道, 2018. 関節軟骨の個体成熟度別構造－力学

(19)

15 特性. 臨床バイオメカニクス 39, 277-281.

48. Li, L.P., Soulhat, J., Buschmann, M.D., Shirazi-Adl, A., 1999. Nonlinear analysis of cartilage in unconfined ramp compression using a fibril reinforced poroelastic model. Clinical Biomechanics 14, 673-692.

49. Graindorge, S., Ferrandez, W., Jin, Z., Ingham, E., Grant, C., Twigg, P., Fisher, J. 2005. Biphasic surface amorphous layer lubrication of articular cartilage. Medical Engineering & Physics 27, 836-844.

50. Pawaskar, S.S., Jin, Z.M., Fisher, J., 2010. Robust and general method for determining surface fluid flow boundary conditions in articular cartilage contact mechanics modeling. Journal of Biomechanical Engineering 132(3), 0310011-0310018.

51. Fujie, H., Imade, K., 2015. Effect of low tangential permeability in the superficial layer on the frictional property of articular cartilage. Biosurface and Biotribology 1, 124-129.

(20)

16

(21)

17

第 2 章

実験方法

(22)

18

2.1 試料

本研究では月齢 60 ヶ月以上の成熟個体のヒツジ（サフォーク種およびサフォーク種×ポールドーセット種の雑種）の大腿骨遠位荷重部内側顆の軟骨を試料として用いた．大腿骨内側顆よりステンレス製で中空の円形刃を用いて軟骨を直径5.0 mmの円柱状に下骨ごと切り出したものを基本試料として用いた．

関節軟骨平行断面のコラーゲン線維配向は，軟骨表面に垂直に針を指した際に一方向に

裂けるSplit lineの方向とおおよそ一致すると報告されている^1-3)．そこで，本研究で使用す

る成熟ヒツジ軟骨を用いて同様の検討を行い，Split lineの方向の確認を行った．

その結果，Fig. 2-2に示すように膝関節荷重部におけるSplit lineの方向は，膝関節屈曲伸展時の摺動方向に対して垂直方向に配向している様子が確認された．本研究では，このSplit lineの方向が分かるように切り出しを行うことで，関節軟骨平行断面のコラーゲン線維配向を考慮した検討を行った．

Fig. 2-1 関節軟骨基本試料の作製

Fig. 2-2 関節軟骨表面のSplit line配向

摺動方向

大腿骨

脛骨

ϕ5.0 mm

(23)

19 2.2 コラーゲン線維構造の観察

関節軟骨平行断面のコラーゲン線維配向は，Split lineの方向とおおよそ一致すること^1-3) から，Split lineに対して平行方向と垂直方向の断面では，線維構造が異なると考えられる．

しかし，Split lineの方向を考慮した軟骨断面の線維構造の検討は十分に行われていない．そ

こで本研究では走査型電子顕微鏡（Scanning Electron Microscope，SEM）を用いてSplit line の方向を考慮し，軟骨断面構造の観察を行った．

2.2.1 走査型顕微鏡を用いたコラーゲン線維構造の観察

生体組織を観察する際に用いられる固定，脱水，凍結乾燥の3つの過程を経て試料を作製し，SEM （VE-8800，KEYENCE CORPORATION，Fig. 2-4）を用いて軟骨断面の観察を行った．以下に各処理方法⁴⁾を示す．

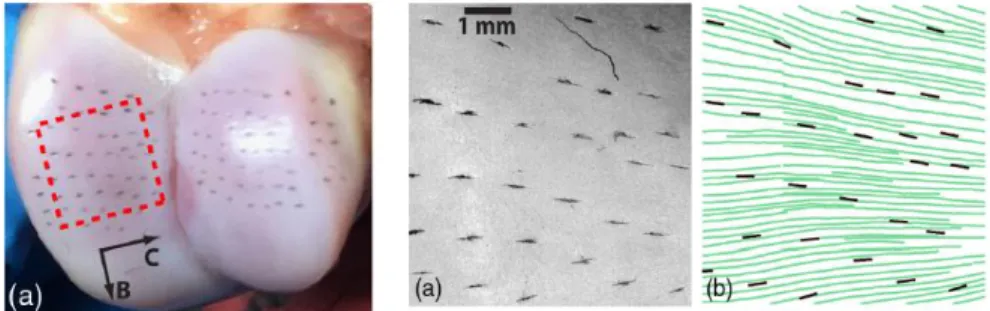

Fig. 2-3 Split lineの方向とコラーゲン線維配向方向の関係³^）

Fig. 2-4 SEM （VE-8800, KEYENCE CORPORATION）

(24)

20

（1）固定方法

基本試料から軟骨のみを下骨から薄切し，Split line の方向に対して平行/垂直方向から観察可能な断面を作製し，観察試料とした（Fig. 2-5）．超純水100 mLに対し，リン酸水素二ナトリウム（7558-79-4, 和光純薬工業（株））を2.300 g，リン酸二水素ナトリウム（7558-80-

7，和光純薬工業（株））を0.456 g添加しスターラーで撹拌した．その後リン酸水素二ナト

リウム，リン酸二水素ナトリウムを用いて， pH 7.4に調整し，0.1 Mリン酸バッファーに調整した．使用期限を 6 ヶ月とし，4˚C で保存した．さらに 20%グルタルアルデヒド溶液

（072-02262, 和光純薬工業（株））4 mlと0.1 Mリン酸バッファー20 mL，超純水16 mLを

1:5:4の割合で調製し，グルタール固定液として使用した．使用期限は1週間とし，4˚Cで保

存した．

12 ウェルプレートで，室温下で試料を乾燥させないよう注意しながらリン酸緩衝生理食塩水（PBS （-），Phosphate Buffered Saline，Thermo Fisher Scientific Corporation）で2回洗浄した．洗浄後，12ウェルプレートを氷上に乗せ3回目のPBS （-）洗浄をし，試料が浸るまでグルタール固定液を添加し，4˚Cで24時間冷蔵し固定した．固定後，グルタール固定液をマイクロピペットで除去し，PBS （-）溶液で3回洗浄しPBS （-）溶液に浸した状態で4˚Cで冷蔵保存した．

（2）脱水方法

固定処理から1週間以内に99.5%エタノール（050-06661，056-06663，和光純薬工業（株））を用いて脱水処理を行った．脱水処理前に99.25%エタノールから 50, 70, 90, 95%エタノールを作製した．室温下で試料の乾燥に注意しながら50, 70, 90, 95%のエタノールに順次 60 分ずつ試料を浸漬した．凍結乾燥直前に99.5%エタノールへの浸漬を30分×3回行った．

（3）凍結乾燥方法

事前に凍結乾燥装置（VFD-21S，（株）真空デバイス）（Fig. 2-5）のチャンバーを-20˚Cに冷却した．室温下でt-ブチルアルコール（75-65-0，和光純薬工業（株））を用い，試料の乾

Fig. 2-5 観察試料の作製

成熟ヒツジ膝関節大腿骨

観察方向

：平行

：垂直 ϕ5.0 mm

Split lineの配向方向

軟骨のみ薄切

(25)

21

燥と凍結に注意しながら浸漬を30分×2回繰り返した．その後試料を凍結乾燥装置専用のホルダに移し，試料が浸るまでt-ブチルアルコールを添加し，15分間冷凍庫で静置し，試料中のエタノールをt-ブチルアルコールで置換した．置換後，ホルダを凍結乾燥装置内に設置し，一晩真空引きすることでt-ブチルアルコールを昇華させ，試料を乾燥させた．凍結乾燥後，電子顕微鏡資料作成用装置（SC-701AT，サンユー電子（株））を用い，膜圧10 nmの金

（Au）コーティングを施した．

2.3 透水性試験

2.3.1 透水性試験機

本研究では，橋本らが開発した透水性試験機 ^5,6)を用い，上部ホルダ及び下部ホルダを新たに作製し，試験を行った．改良した透水性試験機およびその構成部品をFig. 2-7~16に示す．薄切試料の打ち抜きには内径0.50 mmの生検トレパン（BP-A05F，Kai Industries Co., Ltd.）

を用いた．試料を打ち抜いた生検トレパンを固定する流路を持つ上部，下部のホルダはそれぞれアルミ材，ポリアセタール樹脂を用いて作製した．上部ホルダには流体圧を加えるためのガラスシリンジ（容量500 μl，1750TL，Hamilton Company）と流路内圧力を測定するための圧力計（PGS50KA，（株）共和電業），外径0.46 mmの針ノズル（SNA-26G-B，武蔵エンジニアリング（株））を接合するための加工を施した．ガラスシリンジと上部ホルダの接合部は水漏れを防止するため，継手（PC6-M6，（株）日本ピスコ）とポリウレタンチューブを介して固定した．また，生検トレパンと針ノズルとの接合部は，ゴム片を介在させることで止水した．下部ホルダには生検トレパンの内径と等しい径で流路を削孔し，流路内での軟骨試験片の移動を拘束するため，流路と同径のPVA（Poly Vinyl Alcohol）を原料とする多孔質材料ベルイーター（D（A），富士ケミカル（株））を固定した．また，下部ホルダの生検ト

（i）（ii）

Fig.2-6 （i）凍結乾燥装置（VFD-21S，（株）真空デバイス），（ii）ホルダ

(26)

22

レパンとの接合部は，生検トレパン刃部が密着するようにテーパ状の加工を施した．さらに下部ホルダに外径4.0 mm，内径2.4±0.2 mmのガラス管（標準ガラス管，（株）高尾製作所）

を継手（PL4-M6M，（株）日本ピスコ）を介して固定した．圧力計，継手と各ホルダの固定にはネジ機構を採用し，接続部にはシールテープ（フッ素シールテープ（PTFE），アズワン

（株））を巻くことで水漏れを抑制した．

マイクロシリンジポンプ（KDS-101，KD Scientific Inc.）を用いて，流体圧を一定に発生させ，圧力変化を圧力計で検出し，センサインターフェース（PCD-300A，（株）共和電業）を介してPCに出力した．試験片を透過した流量は，ガラス管内の水頭上昇値をデジタルマイクロスコープ（VHX-1000，KEYENCE CORPORATION）により測定した．

Fig. 2-7 透水性試験機の構成

Z軸ステージ

3+6+

PC

モニタマイクロスコープ

マイクロシリンジポンプ

シリンジ継手

継手圧力計

軟骨試料生検トレパン

（内径0.5 mm）

針ノズル

（外径0.46 mm）

多孔質材料

上部ホルダ

下部ホルダジャッキ

センサーインターフェイスゴム片

ガラス管

(27)

23 .

メーカー Kai Industries Co., Ltd.

型式 BP-A05F

刃部内径 0.50 mm

メーカー武蔵エンジニアリング（株）

型式 SNA-26G-B

ノズル外径 0.46 mm

メーカー KD Scientific Inc.

型式 KDS 101

最低流速 0.2 ml/h （10 μl Syringe）

最高流速 506 ml/h （50 ml Syringe）

直進力 88.8 N/min

質量 2 kg

100 mm

Fig. 2-9 針ノズル

Fig. 2-10 シリンジポンプ Fig. 2-8 生検トレパン

Table 2-1 生検トレパンの概要

Table 2-2 針ノズルの概要

Table 2-3 マイクロシリンジポンプの仕様

(28)

24

メーカー Hamilton Company

型式 1750TL

容量 500 μl

メーカー（株）共和電業

型式 PGS-50KA

定格容量 5 MPa 許容温度範囲 -20 ~ 70℃

質量 120 g

メーカー（株）日本ピスコ

型式 PL4-M6M

許容温度範囲 0 ~ 60℃

最高使用圧力 1 MPa Fig. 2-11 ガラスシリンジ

Fig. 2-12 圧力変換器

Fig. 2-13 継手

Table 2-4 ガラスシリンジの概要

Table 2-5 圧力変換器の仕様

Table 2-6 継手の仕様

(29)

25

メーカー（株）高尾製作所型式標準管

外径 4 ± 0.2 mm

内径 2.4 ± 0.2 mm

長さ 10 mm

メーカーシグマ光機（株）

型式 TSD-403

テーブルサイズ 40 × 40 mm Z軸移動量 ± 3 mm 最小読取

耐荷重

0.01 mm 88.3 N

メーカー KEYENCE CORPORATION

型式 VHX-1000

倍率 50〜500倍

Fig. 2-16 マイクロスコープ Fig. 2-14 ガラス管

10 mm

Fig. 2-15 Z軸ステージ

Table 2-7 ガラス管の仕様

Table 2-8 Z軸ステージの仕様

Table 2-9 マイクロスコープの概要

(30)

26

2.3.2 透水率の定義および算出方法

透水性は，物質が水分を透過する性質である．多孔質物質中の流体の通りやすさを表すパラメータを透水率（Permeability）といい，その値が大きいほど水分を透過する．透水率kはダルシーの法則⁷⁾を用いて記述することができ，（1）式のように定義される⁷⁾．

V=∆Pk （1）

（1）式のVは水分が多孔質材料を透過したときの流速を示し，∆Pは水分が任意の距離h（材料の厚さ）を透過したときに生じる圧力差 P₁ -P₂ を距離h で除した圧力勾配を示す．硬質かつ均質である多孔質材料の透水率は，圧力差，試験片の厚さ，透水断面積に依存しない．

本研究で対象とする軟骨は，コラーゲン線維やプロテオグリカン等の細胞外基質からなる固相と，間隙を満たす間質水の液相で構成される多孔質材料と考えられる．しかし，軟組織である軟骨の透水率は圧力差に依存するため，実験により求められる透水率は，材料固有の値ではない．

軟骨の透水率kは，（1）式を用いて（6）式のように算出される．流路外への水分流出が無いため，軟骨を透過した水分量Q₁はガラス管内の水分増加量Q₂と等しいと仮定した．

Q₁ =Q₂ （2）

このことから，水分が軟骨を透過した時の流速V₁と断面積A₁との積は，ガラス管内の流速𝐴₂ と断面積A₂との積と同じであり，（3）式のようになる．

V₁A₁ =V₂A₂ （3）

ガラス管内を上昇した水分の流速V₂は，水頭上昇値Δlを測定時間Δtで除した値であり，これらを（3）式に代入し，V₁についてまとめると（4）式のようになる．

V₁ = ^∆l

∆t A₂

A₁ （4）

また，圧力勾配ΔPは（5）式のように表すことができる．

∆P= ^P¹^-^P²

h₀(1+ε) （5）

(31)

27

h0は試験片の初期厚さ， は試験片に与えたひずみを表す．（1）式に（4）式，（5）式を代入した（6）式から透水率kを算出した．

k= ^A²

A1

h0(1+ε) P1 -P2

∆l

∆t ^（6）

2.3.3 透水性試験の手順

以下に透水性試験手順を示す⁵⁾．

① 透水性試験機の多孔質フィルタ内の気泡を取り除くため，静水内で十分にそそぎ，浸水させ，下部ホルダ内にフィルタを設置した．その後，シリコンチューブを用いてガラス管と実験用シリンジを接合し，生理食塩水で充填した．上部ホルダは実験用シリンジを用いて充填した．

② 流路に気泡が残存することを防ぐため，試料を打ち抜き，管内に試料を保持した生検トレパンを生理食塩水で十分に充填し，気泡の有無に留意して試験機に固定した．

③ 試験機固定後，平衡状態を保ち，試験機内部の圧力が70 kPaとなるようにシリンジポンプを用いて流路内を加圧した．

④ 圧力が70 kPaに到達した後，シリンジポンプの流量を圧力が70 ± 1.5 kPaとなるよう

に調節し1,800秒の間維持した．

A₂ A₁

∆l

h

P₂

軟骨試料

P₁

Fig. 2-17 透水率の算出

首都大学東京大学院

平成 30 年度 修士論文
