論文
5
0
0
全文

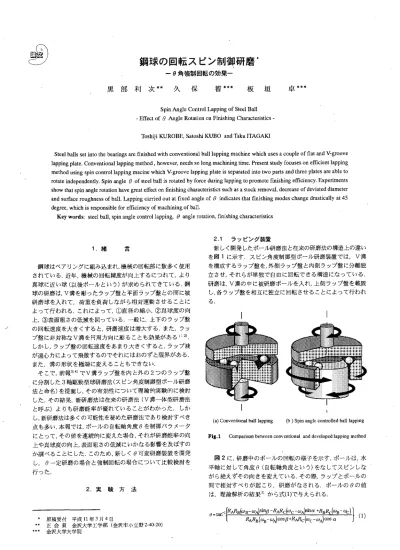

(2) 黒部 ・久保 ・板 垣:鋼 球の回転ス ピン制御研磨. の負 荷 が 行 わ れ て い た た め,荷 重 の 設 定 は 必 ず し も 容 易 で は な か っ た.そ. こ で,鋼. 球 の 研 磨 用 に新 た に 図3に. 示す 装 置 を作. 製 し直 し,下 方 か ら ばね 圧 を 利 用 して ラ ッ プ 圧 を 与 え る 構 造 と して い る.ま た,本 装 置 は θの 値 を 連 続 的 に 変 え ら れ る 構 造 と な っ て い る,図4に シ ス テ ム は,ボ. 本 研 磨 装 置 の シ ス テ ム 構 成 図 を 示 す.本. ー ル 研 磨 装 置,荷. 重 負 荷 装 置,回 転 駆 動 装 置,. ラ ッ プ 盤 回 転 制 御 装 置,等 か ら構 成 さ れ て い る.ボ ー ル の 研 磨 は,上. 側 の 内 ・外 側 の ラ ッ プ 盤 と下 側 の ラ ッ プ 盤 の す き ま に. ボ ー ル を挿 入 し,研 磨 剤 を 塗 布 して 行 わ れ る. ラ ッ プ 盤 は鋳 鉄(FC20)で. 作 製 さ れ て い る.ラ. 状 寸 法 は,上 側 の 内 ラ ッ プ 盤Cの 盤Bの. 外 径 寸 法 は102mmで. も に14mmで 溝 角90° Fig.2. Kinematics. of a ball in the developed. method. あ る.厚. あ る.ラ ッ プ盤C,Bを の 円弧 状 分 割V溝. 2.2供. ップ盤 の形. 外 径 寸 法 は68mm,外 さ はC,Bの. ラ ップ. ラ ップ 盤 と. 組 み 合 わ せ る こ と に よ り,. を 形 成 す る.. 試 材 と加 工 条 件. ラ ッ ピ ン グ 実 験 は 鋼 球 に つ い て 行 っ た.ボ ー ル は,高 炭 素 ク ロ ム 鋼(SUJ2)の. 素 球 で 直 径 は3/8inchで. 1回 の ラ ッ ピ ン グ 実 験 に8個. あ る.. の ボ ー ル を 供 し た.本. 実 験で. は,下 側 ラ ッ プ 盤 に 平 面 形 状 の ラ ッ プ 盤 を 使 用 し て い る た め, ボ ー ル は ラ ッ プ 面 上 で 安 定 な 位 置 を 取 り得 な い.そ こ で,ボ ー ル を 保 持 す る た め の 器 具(リ テ ー ナ)を 作 製 し た.リ テ ー ナ は, ア ク リル 樹 脂 製 の 円 環(外 径85mm× で あ る.円 環 に は,外 径70mmの の 穴 が8個. 内 径55mm×. 厚 み3mm). 円 周 上 に等 間 隔 に直 径10mm. うが た れ て い る.被 研 磨 ボ ー ル は そ の 穴 に挿 入 され. る.こ の た め,研 磨 中 に 各 ボ ー ル が 互 い に 衝 突 し傷 つ く恐 れ は な い. 研 磨 用 砥 粒 は,平. 均 粒 径3μmの. 用 い た 、 ラ ッ プ 剤 に は,菜 加 し た も の を用 いた.ラ. ア ル ミ ナ 砥 粒(Al203)を. 種 油 に5.88vol%の. ッ プ 剤 は,実. ラ ッ プ 面 に 塗 布 し,実 験 開 始 後15分. 濃 度 で 砥 粒 を添. 験 前 に1.0×103mm3を 毎 に0.5×103mm3補. 給し. た. Fig.3. Schematic. view of lapping. machine. 3,実. 3.1θ. 験結 果 およ び考 察. 一 定研 磨. θが 研 磨 特 性 に い か な る 影 響 を 及 ぼ す の か につ い て 検 討 し た.そ の 際 の,各. ラ ッ プ盤 の 回 転 数 ωA,ωB,ωCの. 式 に よ り算 出 し た.そ Table. 1. Relation lapping. Fig.4. Schematic diagram of lapping system. 本 研 磨 法 の 場 合,各. ラ ッ プ 盤 の 角 速 度 ωA,ωB,ωCの. 値を. 適 当 に 選 ぶ こ と に よ っ て,θ の 値 を 任 意 に 制 御 し得 る こ と を 式 (1)が 示 して い る. 前 報4)で は,ス. ピ ン 角度 制 御 型 ボ ー ル 研 磨 法 の 原 理 の 確 認. を 目 的 に 研 磨 装 置 を 製 作 し,セ ラ ミ ッ ク ス 球(窒. 化 け い 素 球). の研 磨 を 行 っ た.し か し こ の 装 置 の 場 合 ,空 気 圧 を 介 し て 荷 重. 1346精. 密 工 学 会 誌Vol,65,No. .9,1999. の 結 果 を 表1に. between. spin. plate ƒÖA, ƒÖB, ƒÖC. angle ƒÆ. 値 は,次. 示 す. and. rotating. speed. of.
(3) 黒部 ・久保 ・板 垣:鋼 球の回転 スピン制御研磨. Fig.5. Relation. between. stock. removal. and. spin. angle ƒÆ. Fig.8. Optical micrographs. and profiles of ball surface. の 値 と な っ て い る. Fig.6. Relation. between. deviated. diameter. of ball. and spin. angle ƒÆ. 図6に,θ. と直 径 不 同 量 の 関 係 を 示 す.直. よ う に し て 求 め た.研 (8個)に て20回. 磨 後,リ. つ い て,1個1個 測 定)し,都. 径 不 同 量は 次 の. テ ー ナ に 挿 入 さ れ て い る鋼 球. そ の 直 径 を 測 定(測 定 部 位 を 変 え. 合160か. 所 の直 径 の標準 偏差 を求 めて直 「. 径 不 同 量 を 算 出 し た.一 概 に は い え な い が,こ の 値 が 小 さ い ほ ど,ボ. ー ル の 真 球 度 が 良 い こ と に な る.. 図6か ら,素 球 の 直 径 不 同 量 に 比 して 研 磨 後 の 鋼 球 の 直 径 不 同 量 が 小 さ く な って お り,回 転 ス ピ ン制 御 型 ボ ー ル 研 磨 法 に よ り鋼 球 の 真 球 度 が 向 上 して い る こ と が わ か る. 図7に,θ. と 表 面 粗 さRaの. 加 工 済 み の 鋼 球8個. 関 係 を 示 す.プ ロ ッ ト し た 値 は,. か ら無 作 為 に4個. を 抽 出 し,そ れ ら の ボ ー. ル に つ い て 粗 さ を 測 定 し て 求 め た も の で あ る.そ の 際,1個. の. ボ ー ル に つ い て 方 向 を 適 宜 変 え て3回. の. 測 定 し,都. 合12個. デ ー タ の 平 均 値 を 表 面 粗 さ と して い る.実 験 に 供 した 素 球 の 表 Fig.7. Relation. between. surface. roughness. and. spin. angle ƒÆ. 面 粗 さ はRa値 で353.14nmで. あ る の で,研 磨 に よ っ て い ず れ の. θ の 場 合 も 著 し く表 面 粗 さが 低 減 して い る様 子 が わ か る.図7 か ら,表 面 粗 さ に 蘭 し て も45° の と こ ろ で 値 が 急 変 し て い る こ とが 知 れ る.領 域1で は,θ の 値 が 増 え る につ れ て 徐 々 に 表 〓θ が加 工 量 に 及 ぼ す 影 響 を 図5に. 示 す.加. 工 量 の 算 出 は次. の 方 法 で 行 っ た 、す な わ ち,一 度 に加 工 で き る鋼 球 の 個 数 は8 個 な の で,鋼. 球 の 総 質 量 を 加 工 前 後 で 計 量 し,そ. ボ ー ル の 数 で 割 っ た 値 を ボ ー ル1個 る.図5か. の質 量減 を. 当 た りの 加 工 量 と し て い. ら,θ の 値 が45° の 点 を 境 に し て,0〜45°. と45〜90°. の範囲. の 範 囲 で は,加 工 量 に 明 り ょ う な 差 が あ る こ とが. わ か る.い ま,0〜45°. ま で の 範 囲 を 領 域1,45〜90°. の範 囲. を領 域IIと 定 め る と,領 域1で は 加 工 量 が 比 較 的 多 く,ほ ぼ 一 定 の 値 を 示 す.一 方,領. 域IIで は,加 工 量 は 領 域1の 値 に比 し. て 少 な く,80°. 付 近 で 極 値 を 示 す カ ー ブ を 描 く.領 域1とIlの. 境 界(45°)の. 値 は,1,llの. 領 域 にお け る 加 工 量 の ほ ぼ 中 間. 面 粗 さ は増 加 す る 傾 向 が あ る.一 方,領. 域llで は 約90㎜. 辺 り. で一 定 の値 を示す 。 図8に,研. 磨 し た 鋼 球 の 光 学 顕 微 鏡 写 真 と触 針 式 粗 さ 計 で. 測 定 し た プ ロ フ ィ ー ル を 示 す.図8に. は,θ. が20°. と60° の. 結 果 と,さ ら に 比 較 の た め 素 球 の 測 定 結 果 も 記 載 し て い る.図 8か ら,θ が20° の 場 合 表 面 粗 さ は 最 も小 さ く,60° の 場 合 は 表 面 粗 さ は 幾 分 大 き い.以. 下 に,な. ぜ θの 値 が45°. を境 に著. し く研 磨 様 態 が 変 化 す る の か 考 察 す る. 鋼 球 の 研 磨 は,ラ ップ 剤 を 各 ラ ッ プ 盤 に 所 定 量 塗 布 して 行 っ た.こ の た め,研 磨 中 は 鋼 球 の 表 面 に ス ラ リー(溶 媒 中 に砥 粒 を 懸 濁 し た 液)が ま とわ りつ き な が ら研 磨 が な さ れ て い る と考. 精 密 工 学 会 誌Vol.65,No.9,1999. 1347.
(4) 黒部 ・久保 ・板 垣:鋼 球の回転スピ ン制 御研磨. 図11か. ら,在 来 法 お よ び θ を20° 一 定 で 研 磨 し た 場 合 に 比. べ,θ を 連 続 的 に変 化 さ せ て 研 磨 し た 場 合 に は,直 径 不 同 量 が 著 し く低 減 す る 様 子 が わ か る.し た が っ て,ラ ッ ピ ン グ 中 に θ の 値 を 連 続 的 に 変 化 さ せ る こ と は,ボ ー ル の 真 球 度 を 向 上 さ せ る 上 で 極 め て 大 き な 効 果 を 有 す る と推 察 さ れ る. 図12に,加 60°,連. Fig.9. Slurry. distribution. depending. on. spin. 工 量 と θの 関 係 を示 す.図12に. 続 変 化,と. は,θ. を20。°,. した 場 合 の 実 験 結 果 が 示 さ れ て い る .図12. angle ƒÆ. え られ る.鋼 球 は 回 転 ス ピ ン運 動 を し て い る の で,ス ラ リー に は 遠 心 力 と重 力 が 同 時 に 作 用 し(図9),そ. の 合力 方向 にス ラ. リー が 流 動 す る こ と に な る.こ の た め,ス ラ リ ー の 分 布 形 態 は θの 値 に よ っ て 変 わ る こ と に な り,研 磨 様 態 も θ依 存 性 を 示 す と 予 想 さ れ る.図9は,領. 域1と 領 域llに お け る ス ラ リ ー の 分. 布 状 態 を そ れ ぞ れ 表 して い る.図 に 示 す 一 点 鎖 線 の 円 は,ス ラ リー の分 布 の 様 子 を 模 式 化 して 示 し て い る.ま た,〓. 印は ス. ラ リー が 力 を 受 け て 流 れ よ う とす る方 向 を 表 し て い る. 実 験 に 使 用 し た ラ ッ プ 盤 のV溝 2か ら,α ニQ=45°. 角 度 は90° で あ る た め,図. と な る .し た が っ て,θ=45°. ル の 赤 道 面 が ラ ッ プ盤Bに. の所 でボ ー. 丁 度 接 す る こ と に な る.こ の た め,. Fig.10. Number. of revolutions. of each. lap. and spin. θ=45° の 角 度 を 壇 に研 磨 特 性 が 変 化 す る こ と が 予 想 さ れ る. 図9の. 一 点 鎖 線 で示 す よ う に,θ が 領 域1の. 内 外 ラ ッ プ盤B,Cの. 場 合 は,上 側 の. ラ ッ プ 面 に ス ラ リ ー が 行 き 渡 りや す く な. る と 考 え ら れ る.一 方,領. 域IIの 場 合 は,ラ. ッ プ盤B,Cに. ス. ラ リー が そ れ ほ ど 多 く行 き 渡 らな く な る.こ の た め,領 域IIで は 加 工 量 が 減 少 した も の と 推 察 さ れ る. も し,鋼 球 が ラ ッ プ 剤 で 完 全 に 満 た され た 状 態 で 研 磨 が な さ れ る と仮 定 す る と,理. 論 解 析3)に 準 じ た加 工 量 が 得 られ る と. 推 察 され る. 3.2θ. 連続 変 化の研 磨. ボ ー ル の 研 磨 は,真 球 面 か ら 隔 た っ て い る 凸 部 を選 択 的 に 取 り除 く作 業 で あ り,よ り早 く 高 精 度 に加 工 す る こ とが 求 め られ て い る.そ こで,ラ ッ ピ ン グ 中 にお け る 被 研 磨 球 の θを 強 制 的 に 変 化 させ る こ と に よ っ て,真 球 度 が 向 上 す る の か ど うか 検 討. Fig.11. Deviated. diameter. of balls. した. 実 験 は,研 磨 時 間 を60分 重 を0.147N,自. と し,被 研 磨 鋼 球1個. 転 速 度 を1600rpmに. 各 ラ ッ プ 盤 の 回 転 数 を,図10の. 当た りの荷. 設 定 して 行 っ た: よ う に360秒. と し て 時 間 に対 し て 連 続 的 に 変 化 さ せ て,θ 続 的 に 変 化 す る よ う に設 定 した,図10に. を1サ. イ クル. が0〜360°. に連. は,そ の と き の ボ ー. ル の θの 値 も併 記 して い る. ラ ッ プ 剤 の 補 給 は,実 験 開 始 後2.5サ イ ク ル(15分 ご と に 行 っ た.そ. して,総. 研 磨 時 間 が60分. 間)経 過. とな った時点 で実. 験 を 終 了 し た. 図11に,θ. を連 続 的 に変 化 させ た場 合 の 直径 不 同量 を示. す.図11に は,比 較 の た め 素 球,在 来 法(θ=6°),θ 一 定 に して 研 磨 した 場 合 の 結 果 を 併 記 し て い る .. 1348精. 密 工 学 会 誌Vol.65,No.9,1999. を20° Fig.12. Stock removal. of balls. angle ƒÆ. of balls.
(5) 黒 部 ・久保 ・板垣:鋼 球の回転 スピ ン制 御研磨. Fis.13. か ら,θ. Surface. roughness. of balls. を連 続 的 に 変 化 させ た 場 合 の 加 工 量 は,θ. が20° 一. 定 の 場 合 の 結 果 と ほ ぼ 同 じ 値 で あ る こ とが わ か る.一 般 に は, θ を 連 続 的 に 変 え た 場 合,そ の 加 工 量 は θ一 定 の 条 件 で 研 磨 し た 場 合 の 加 工 量 の 平 均 値 と な る は ず で あ る.と こ ろ が,θ を 連 続 的 に変 化 さ せ た 場 合 に は,予 測 値 よ り も大 き な 値 と な っ た. こ の 結 果 は,次 の こ と を物 語 っ て い る.θ を ラ ッ ピ ン グ 中 に 強 制 的 に変 化 さ せ る こ と に よ っ て,理 想 球 面 か ら 隔 た っ た 突 出 部 を 選 択 的 に 除 去 す る 能 力 が 増 大 す る と 考 え られ る. 図13に,θ. を連 続 的 に 変 化 さ せ た 場 合 の 表 面 粗 さ の 測 定 結. 果 を 示 す,図13に. は,素 球 の 値 と在 来 法 で 研 磨 した と き の 値,. そ れ に20° の 場 合 の 値 も 併 記 し て い る.図13か. ら,在 来 法 と. 20° の 場 合 の 表 面 粗 さ の 値 は ほ ぼ等 し い こ と が わ か る.一 方, θを 連 続 的 に 変 化 させ た 場 合 に は,若 干 で は あ る が 前 二 者 に 比 し て 表 面 粗 さ の 値 は 小 さ くな っ て い る. 図14に,研. 磨 し た 鋼 球 の光 学 顕 微 鏡 写 真 を 示 す.図14に. は,比 較 の た め 素 球 の 観 察 結 果 も併 記 し て い る,図14か 来 法 で研 磨 し た 場 合 と θを20°. Fig.14. に 設 定 して 研 磨 し た 場 合 の 表. and profiles of ball surface. 分 布 が そ れ らの 領 域 で 異 な る こ と に 起 因 して い る と考 え ら れ る.. 面 粗 さ は ほ ぼ 同 じ で あ る こ と が わ か る.し か し,θ を 連 続 的 に 変 化 さ せ た 場 合 は,表. Optical micrographs. ら,在. (3)θ. 面 粗 さ の 値 は 幾 分 小 さ く な る.. 連 続 変 化 研 磨 の 場 合 に は,ボ. に 向 上 す る.ま. た,加. ール の真 球 度が 飛躍 的. 工 量 も 比 較 的 多 く,θ. 角一 定 の実. 験 の 場 合 の 最 高 値 と 同 程 度 で あ っ た.. 4.結. 言 謝. 辞. 新 し く製 作 した 回 転 ス ピ ン 制 御 型 研 磨 装 置 を 用 い て,鋼 球 の 研 磨 を 行 っ た.自 転 軸 角 度 θ を 一 定 に して 研 磨 し た 場 合 と θ を 強 制 回 転 させ た 場 合 につ い て,研 磨 特 性 の 比 較 検 討 を 行 っ た. そ の 結 果,以 (1)新. 鋼 球研 磨装 置は金沢 大学工学 部工 作セ ンターで 製作 された も の で あ り 記 し て 謝 意 を 表 す.. 下 の 結 論 が 得 られ た. 参. 規 に 開発 した θ強 制 回 転 研 磨 装 置 は 所 定 の 性 能 を 有. 考. 文. 献. し て い る こ と を 確 認 し た. (2)θ. を 一 定 に して 研 磨 し た 場 合 に は,加 工 量 お よ び 表 面. 粗 さ の 値 が 領 域1(0°<θ<45°)と <90°)で. 領 域II(45°. θ. 明 らか に 異 な る こ とが わ か っ た.ま た,直 径. 不 同 量 もそ れ らの 領 域 で 違 い が み られ た.θ を 一 定 に し て 研 磨 す る 場 合,45°. 以 下 の 値 に θを設定 して研磨 す る. 2)井 戸. ップ剤 の. 受,岩. 守,羽 地. 波 全 書,岩. 波 書 店(1975)92.. 務:ミ ニ ア チ ュア 玉 軸 受,日 刊 工 業 新 開 社,(1961). 147, 3)黒 部 利 次,角. 田久 也,小 野 田. 誠:ス. 報)一 研 磨 機構 の 理 論 的 解 析 一,精 4)黒 部 利 次,角. こ とが 望 ま し い. 領 域1と 領 域11で 研 磨 特 性 が 異 な る の は,ラ. 1)曽 田 範 宗:軸. 田 久 也,小 野 田. 誠:ス. ピン 角 度 制 御 型 ポー ル 研 磨(第1 密 工 学 会 誌,62,12(1996)1773. ピ ン角 度 制 御 型 ボー ル 研 磨(第2. 報)一 窒 化 け い 素球 の研 磨 一,精 密 エ学 会 誌,63,5(1997)726.. 精 密 工 学 会 誌Vol,65.No.9,1999. 1349.
(6)
関連したドキュメント
on the idea above, firstly the trajectories of a stance robot3 axes in the sit-to-stand and the movements are generated with the only consideration of their static influences..
Experiments show that chipping size is influenced by grinding conditions and mechanicalproperty of bonding materials.It is found that the value of maximum normal grinding force
Jurassic Kuruma Group based on the analyses of clay mineral composition and the chemical composition the sedimentary rocks related with the change of paleontological faces and
The advantages of using water jet are that it can remove only soft carious dentin and causes less heat during processing than does mechanical grinding.. He measured Vickers hardness
Spin Angle Control Theoretical Toshiji Ceramic balls conventional machining.. it
黒部 ・杉山:光 コネクタ用セ ラミ ック スフェルール微細穴内壁面 の高速
黒部 ・板 垣 ・森 本:ス ピン角度制御 法による鋼球の精 密研磨.. のボ ール
Key words: rough surface, shape measurement, radial shearing interferometry, laser diode, phase shifting.. 凸 を持つ 物体 では 陰が生 じやすい という欠点 が存 在する.一 方, 光
