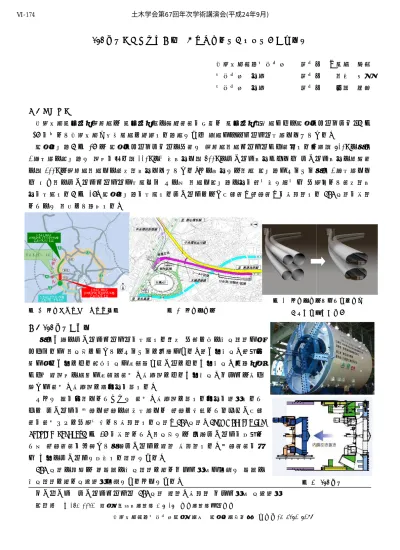

中央環状新宿線 西新宿JCT〜大橋JCT(4.3km)
平成22年3月開通 中央環状新宿線
西新宿JCT〜熊野町JCT(6.7km) 平成19年12月開通
中央環状品川線(9.4km) 平成25年度完成予定 大橋ジャンクション
図-1 大橋ジャンクション位置図
図-4 DSR 工法 図-3 大橋連結路本線分合流区間
（非開削切開き工） 図-2 大橋連結路
DSR 工法による上下２層シールド駆動部（内胴部）の再利用
首都高速道路株式会社 正会員 ○中西 禎之 株式会社 間組 正会員 本山 康貴 株式会社 間組 正会員 岩堀 和馬
１．はじめに
首都高速中央環状品川線は,中央環状線の南側部分を形成し,中央環状新宿線および大橋ジャンクション（図 -1）を介して首都高速３号渋谷線に接続する路線であり,全線がほぼトンネル構造となっている．
大橋連結路（図-2）は,大橋ジャンクションの一部で,品川線本線トンネルから分岐する延長約 610m の上下 2 層構造の連結路で,立坑を含む約 110m の開削区間と約 500m のシールド区間からなり,シールド区間の先端部 の約 200m は品川線本線との分合流区間となっている．この区間では本線,連結路がそれぞれ上下 2 層構造とな り,計４本のシールドトンネルが構築され,その後,本線と連結路の間を非開削で切開き,一体化して分合流区 間を構築する（図-3）．大橋連結路を構築するシールドには、駆動部（内胴部）を再利用する DSR 工法を採用 したので,本稿にて報告する．
２．DSR 工法の概要
上下２層のシールドトンネルを構築する場合,一般に次の施工方法が挙 げられるが,本工事においてはそれぞれに課題がある．①２機施工：発進基 地が狭く２機による同時施工が困難②Ｕターンによる１機施工：街路状況 から回転立坑の設置が困難③分解・再組立による１機施工：コストは最も 低いが,分解・再組立に長期間を要する．
そこで,③を基本としたうえで,分解・再組立に要する期間を短縮するた めに,シールドを外胴と内胴の二重構造とし,内胴に収納したカッター駆動 部を分解せずに一体回収して再利用する工法（DSR 工法：Draw a Shield for Recycle method）（図-4）を採用した．本工事では,下層シールドを掘進し た後,内胴部分を引抜いて上層シールドに転用,再利用する．外胴部分を除 き,１機のシールドで掘削する方法である．
DSR 工法の利点は,①②③の施工方法に対しコスト縮減が可能で,②③の 施工方法に対し工程短縮可能であることである．
キーワード シールドトンネル,DSR 工法,転用・再利用,コスト縮減,工程短縮 連絡先 〒153-0042 東京都目黒区青葉台 3-6-16 ＨＦ青葉台ビル４Ｆ
首都高速道路株式会社東京建設局 大橋建設事務所 ＴＥＬ03-3462-6297 土木学会第67回年次学術講演会(平成24年9月)
‑347‑
Ⅵ‑174
写真-1 内胴引抜き
写真-2 内胴搬送
写真-4 内胴組込み
写真-3 内胴リフトアップ 図-5 リフトアップ施工ステップ
３．ＤＳＲ工法施工ステップ 1）下層シールド内胴引抜き
下層シールド掘進完了後,後部作業デッキ,スクリューコンベア,真円保 持装置,エレクター等の大型部品を取り外し,引抜きスペースを確保した後, 内胴押さえ装置、シール溶接等の外胴・内胴間の接続装置を解除する．シ ールド内にジャッキアップ用架台,その上部に内胴搬送台車を設置する．
センターホールジャッキ（100t×2台）を使用して内胴を引抜き（写真-1）
台車上に据付け,台車が軌条（H300-4条）に乗り移れる高さまでジャッキア ップする．
2）内胴搬送
内胴を積載した台車を軌道上で滑らせる形で搬送する．台車には,下方に スライドジャッキ（100t×12台）,後方に水平ジャッキ（36t×4本）,前方 にクランプ装置（4台）を装備している．台車は水平ジャッキの押し動作（ス トローク0⇒950㎜）で前進し,引き動作（ストローク950⇒0㎜）で盛替える．
その際にクランプ装置を軌条に把持させて台車の逸走を防止する．
搬送手順は①水平ジャッキ軌条把持②クランプ装置軌条把持解除③水平 ジャッキ推進（950㎜）④クランプ装置軌条把持⑤水平ジャッキ軌条把持解
除⑥水平ジャッキ収納のサイクルの繰り返しであり,1時間当たり15ｍ搬送することが可能で,約500ｍのシー ルド区間を約2日かけて搬送する（写真-2）．
3）内胴リフトアップ
内胴を上層シールドに組込むため,台車を立坑に設置したリフトアップ架台に移動し,ステージジャッキ（揚 重能力240t×2台,ストローク3.0ｍ）でリフトアップする．手順は,①ステージジャッキで架台を支持②ステー ジジャッキを3.0mリフトアップ③3.0mリフトアップされた架台の下に、新たな架台の
組立て④ステージジャッキを3.0mリフトアップ（計6.0m）⑤ ③〜④を繰り返し,5回 に分けて13.5mリフトアップする（図-5,写真-3）．
4）上層シールドへの内胴組込み
所定の高さまでリフトアップされた内胴を,あらかじめ立坑上層で組立て られたシールド外胴にセンターホールジャッキ（100t×2台）を使用して組 込む（写真-4）．外胴と内胴のクリアランスは20㎜であり,上下方向の微調整 はリフトアップ架台で行うが左右方向は外胴（発進架台）を移動して行う．
４．おわりに
DSR工法の国内での施工実績は,これまでシールド外径2.6〜4.6ｍ程度の 下水道工事において数例程度であったが,今回初めて10ｍクラスの道路トン
ネルに適用し,円滑に施工できた．今後の大断面シールドの施工法検討の参考となれば幸いである。
①ﾘﾌﾄｱｯﾌﾟ開始前 ②〜④ﾘﾌﾄｱｯﾌﾟ（1 ｽﾄﾛｰｸ完了）および架台組立 ⑤ﾘﾌﾄｱｯﾌﾟ完了
