ア ル ミニ ウ ム の ア ル カ リ性 陽 極 酸 化 に お け るパ ル ス
3
0
0
全文

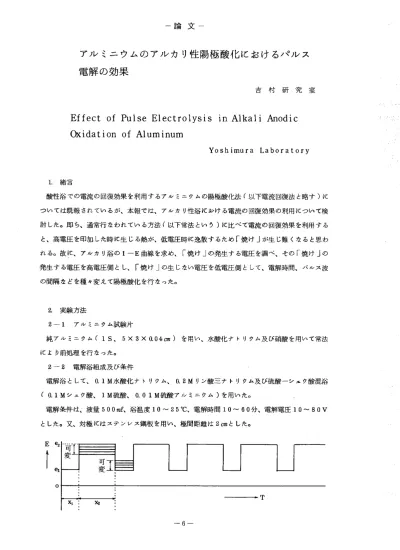

(2) 一 論. 文. 一. 電 流 回 復 法 で は 、 繰 返 え し の電 圧 を 任 意 の比 率 で可 変 す る 方 法 「図1)に 囲 はe1/〈1と e. a実. よ り行 な い 、 可 変 範. な る よ うに 設 定 した 。. 2. 験結 果. 3‑1電. 流 一 電 圧 曲線. ア ル カ リ浴 を 用 い た 場 合 、 試 片 に 「焼 け 」 を生 じ る電 圧 を調 べ る た め に電 流 一 電 圧 曲 線 を 求 め た が 、 水 酸 化 ナ ト リ ウム 浴 の 場 合 は35V付. 近 よ り、 又 、 リ ン酸 三 ナ ト リ ウ ム 浴 で は約65V付. 近 よ り電 流 値 が 急 上 昇 し 「焼 け 」が 発 生 し た 。 3‑2浴. 温 度 と電 解 時 間 と の 関 係. 雷 解 浴 を 冷 却 す る 外 槽 の温 度 を 一 定 「3℃)と. し て30分. 間 陽 極 酸 化 を行 な い 、 電 解 浴 の 温 度. 変 化 を 、 常 法 と電 流 回 復 法 と で 比 較 し た 。 常 法 の 場 合 は、 時 間 の 経 過 に 伴 い 温 度 は 急 上 昇 した が 、 電 流 回復 法 で は ゆ る や か で あ り、 リン 酸 三 ナ ト リ ウ ム浴 で は ほ とん ど変 化 が な か っ た 「図2、3). 3 0. ( 9)遡. 20 (O° )翼 媚. 時 間(min) 図 一3温. 3‑3焼. け の 生 じ る電 圧 で の 膜 厚 と電 解 時 間 との 関 係. リン 酸 三 ナ ト リ ウム 浴 の 場 合 は 、 前 述 の 如 く、 約80Vで 圧 側 を80Vと. 度 一時 間 の関 係. し、 低 電 圧 側 を50Vと. し て30分. 一7一. 「焼 け 」 が 発 生 す る。 従 っ て 、 高 雷. 間 陽 極 酸 化 を 行 な っ た結 果 、 約5〃2の. 皮膜.
(3) 一 論. を生 成 し、 50Vで 3‑4パ. 文. 一. 常 法 に よ り陽 極 酸 化 を 行 な っ た場 合 とほ と ん ど 同 じ結 果 を 得 た(図4)。. ル ス 波 の 間 隔 と膜 厚 と の 関 係. パ・ レス波 の 間 隔 、 即 ち 、 高 電 圧 と低 電 圧 との 印 加 時 間 を 変 化 させ て 、 皮 膜 厚 さ に 及 ぼ す 影 響 に っ い て6 し ら べ た 。 酸 性 浴r硫. 酸 一 シ ュ ウ酸 混 浴)に. っいて. は 、 パ ル ス波 の 間 隔 を 変 化 させ て も、 皮 膜 厚 さへ の 影 響 は ほ とん ど認 め ら れ な か っ た 。 しか し、 ア ・ レヵ!§4 さ. リ囎. リン酸 三 ナ トリ ウム浴)に っい て 蜷. 電 暴. 圧 の時 間 が 長 くな る と皮 膜 厚 さ は減 少 し・ 例 え ば ・2 高 電 圧(70V)が120秒 10秒. 、 低 電 圧(50V)が. の場 合 と、 高 電 圧 が30秒. の 場 合 と で は 約4〃2の 表 一1パ. 、 低 電 圧 が60秒. 差 を 生 じた(表1)。. 3060 図 一4膜. ル ス 波 の 間 隔 と膜 厚 の 関 係. 厚 一時 間 の関係. 22V‑15V. 22V‑15V. 22V‑15V. 120sec‑10sec. 120sec‑60sec. 30sec‑60sec. 1LOノ. 11.0メ. 時 間(min). シ ュ ウ酸 一. 硫. 酸. 11.0ノ. 0.2Mリ. ン酸. μ〃z11.0ノ. ∠勉. 己〃zll.0/6〃z. 彿10.5ノ. 70V‑50V. 70V‑50V. 70V‑50V. 120sec‑10sec. 120sec‑60sec. 30sec‑60sec. 切z. 三 ナ トリウム 6.5ノ. 3‑5常. 乙7?z6.0ノ. 累〃z. 2.5μ. 祝5.0、. μ鋭. 2.5ノ. 〃22.0メ. 〃z. 法 と電 流 回 復 法 との 皮 膜 硬 さ. 常 法 と電 流 回復 法 と に よ り生 成 し た皮 膜 の ひ っ か き硬 さ試 験 を行 な い 比 較 した 。 常 法 で は 、 ひ っか き硬 さ が1α48に. 虫. 対 し、 電 流 回 復 法 で は11.57と. な り、常 法 よ り硬 い 皮 膜 を 生 成 し た 。. 結論. ア・ レカ リ性 浴 に お い て、 電 流 の 回復 現 象 を 利 用 す る と、 酸 性 浴 の 場 合 と同 じ よ う に温 度 規 制 が 容 易 で 、 「焼 け 」 の発 生 を 防 止 す る こ と が 出 来 る 。 従 っ て、 高 電 圧 側 の雷 圧 を 高 く して 陽 極 酸 化 を行 な っ て も 「焼 け 」を 発 生 せ ず 、 短 時 間 で厚 い 皮 膜 を生 成 さ せ る こ とが 可 能 で あ る。 又 、 ア ル カ リ性 浴 は 、 ア ・ レミ ニ ウ ム に対 す る溶 解 性 が 大 きい こ と か ら、 パ ル ス 波 の 間 隔 が 、 皮 膜 厚 さ に 大 き く影 響 す る が 、 低 電 圧 側 の 時 間 を短 か くす る と皮 膜 の溶 解 を 防 止 出 来 る。 こ の 方 法 に よ り得 ら れ た 皮 膜 は 、 常 法 に よ り得 ら れ た 皮 膜 と比 較 し て 、 硬 い 皮 膜 を 生 成 す る こ と が わ か っ た。 「実 験 者. 一8一. 籠島. 健 二).
(4)
関連したドキュメント
[r]
[r]
Hoenerbach,Wβ ≧)aヱ1Z56ゐrz訪 ■ηf5('he乙Trkこzヱz∂ena乙 〜sdew.ZelrdeAな 〜5■7∂ ∂renand
馬鈴薯澱粉はエステル結合したリン酸基を多く含み、リン酸基には種々のカチオンが結
[r]
めた。結果を Table4 に示す。
[r]
Anodic oxidation of aluminum in aqueous solutions containing sulfuric acid and one of various iron complex salts etc.. The various complex salts used were
