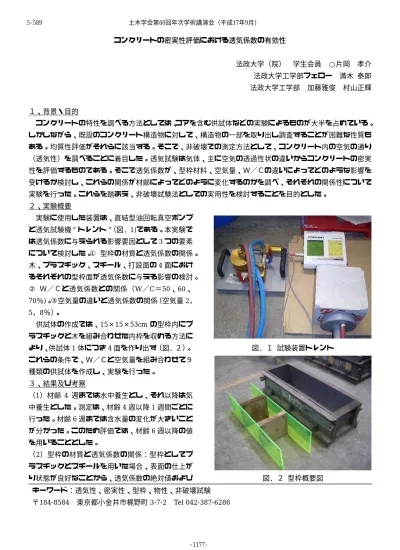

コンクリートの密実性評価における透気係数の有効性
法政大学（院） 学生会員 ○片岡 孝介 法政大学工学部フェロー 満木 泰郎 法政大学工学部 加藤雅俊 村山正輝
１、背景・目的
コンクリートの特性を調べる方法としては、コアを含む供試体などの実験によるものが大半を占めている。
しかしながら、既設のコンクリート構造物に対して、構造物の一部を取り出し調査することが困難な性質も ある。均質性評価がそれらに該当する。そこで、非破壊での測定方法として、コンクリート内の空気の通り
（透気性）を調べることに着目した。透気試験は気体、主に空気の透過性状の違いからコンクリートの密実 性を評価するものである。そこで透気係数が、型枠材料、空気量、Ｗ／Ｃの違いによってどのような影響を 受けるか検討し、これらの関係が材齢によってどのように変化するのかを調べ、それぞれの関係性について 実験を行った。これらを踏まえ、非破壊試験法としての実用性を検討することを目的とした。
２、実験概要
実験に使用した装置は、直結型油回転真空ポンプ と透気試験機 トレント （図．1)である。本実験で は透気係数に与えられる影響要因として3つの要素 について検討した。① 型枠の材質と透気係数の関係。
木、プラスチック、スチール、打設面の4面におけ るそれぞれの型枠面が透気係数に与える影響の検討。
② Ｗ／Ｃと透気係数との関係（W／C＝50、60、
70％)。③空気量の違いと透気係数の関係（空気量2，
5，8％）。
供試体の作成では、15×15×53cm の型枠内にプ ラスチックと木を組み合わせた内枠を収める方法に より、供試体1体につき4面を作り出す（図．２）。
これらの条件で、Ｗ／Ｃと空気量を組み合わせて９ 種類の供試体を作成し、実験を行った。
３、結果及び考察
（1）材齢 4 週までは水中養生とし、それ以降は気 中養生とした。測定は、材齢4週以降1週間ごとに 行った。材齢6週までは含水量の変化が大きいこと が分かった。このため評価では、材齢6週以降の値 を用いることとした。
（2）型枠の材質と透気係数の関係：型枠としてプ ラスチックとスチールを用いた場合、表面の仕上が り状態が良好なことから、透気係数の絶対値および
図．１ 試験装置トレント
図．２ 型枠概要図 キーワード：透気性、密実性、型枠、物性、非破壊試験
〒184-8584 東京都小金井市梶野町3-7-2 Tel 042-387-6286
土木学会第60回年次学術講演会（平成17年9月）
-1177- 5-589
経時変化ともにほぼ同一であることが読み取れた。
木は測定表面が木目などによりざらつきが生じ、値 の変動が大きくなる傾向が見られた。打設時の仕上 げ面は表面仕上げの状態によって値が木と同様の変 化が見られた。コンクリート表面の状態が悪くなる と、透気係数の変動が大きくなる傾向があるが、値 が安定している供試体もあるため一概に言うことは できず、明確な影響は確認できなかった。（図．3)。
（3）空気量と透気係数の関係：図4に示すように、
Ｗ/Ｃ＝60％のコンクリートでは、空気量にほぼ比例 して透気係数も大きくなっている。しかし、他の W/Cのグラフでは逆の結果も得られた。空気量によ る影響は、乾燥により空気量の増加がおこるので、
これらの点を考慮した検討がさらに必要と考える。
また、型枠材料の影響は、小さくプラスチックとス チールは同様の値、打設面は表面仕上げの状態によ るが、他の型枠材料より大きな値となった（図．4）。
（4）W/Cと透気係数の関係：W/Cの違いによる透 気係数は値に多少のばらつきが生じているが、W/C が小さいと透気係数も小さくなる傾向が読み取れた
（表．1）（図．5）。
４、結論
透気試験機 トレント を用いてのコンクリートの透気係数測定は、方法が簡便で非破壊試験方法として 優れていることがわかった。しかし、本研究からコンクリートの透気係数は配合や型枠材料に大きな影響を 受けることが確認できたが、その詳細は明らかに出来なかった。また、ひび割れの有無も影響することから、
これらについてさらに検討をする予定である。
５、参考文献
１）小野聖久、上東泰、原島実、紫桃孝一郎：コンクリートの密実性評価に関する研究、土木学会第 57 回 年次学術講演会、V-522、2002.9
図．3 型枠材料の違いによる透気係数の変化
（W/C=70%，air=2%）
図．4 空気量の違いによる透気係数（W/C=60%）
表．1 全供試体のW/Cによる透気係数の変動 図．5 W/Cの違いによる透気係数（air=5%）
