ループヒートパイプの熱輸送特性に関する研究

(1)

九州大学学術情報リポジトリ

Kyushu University Institutional Repository

ループヒートパイプの熱輸送特性に関する研究

岡本, 篤

https://doi.org/10.15017/1807031

出版情報：Kyushu University, 2016, 博士（工学）, 課程博士バージョン：

権利関係：Fulltext available.

(2)

ループヒートパイプの熱輸送特性に関する研究

岡本篤

(3)

(4)

i

第一章. 序論 ... 1

1.1 研究の意義 ... 1

1.2 従来の研究 ... 4

1.2.1

ループヒートパイプの軌道上実証実験と国内外の技術動向 ... 4

1.2.2

ループヒートパイプの起動特性に関する研究 ... 11

1.2.3

ループヒートパイプ内部の可視化に関する研究 ... 13

1.3 本論文の目的と構成 ... 15

第二章. ループヒートパイプの動作原理と熱力学考察 ... 17

2.1 ループヒートパイプの動作原理... 17

2.2 ループヒートパイプに対する熱力学的考察 ... 21

2.3 ループヒートパイプの作動流体の選定 ... 23

2.4 ループヒートパイプの作動流体封入量の考え方 ... 25

2.5 ループヒートパイプの特徴と宇宙機への適用の利点 ... 27

2.6 第二章の結論 ... 28

第三章. ループヒートパイプの解析モデル ... 30

3.1 最大熱輸送量の評価 ... 30

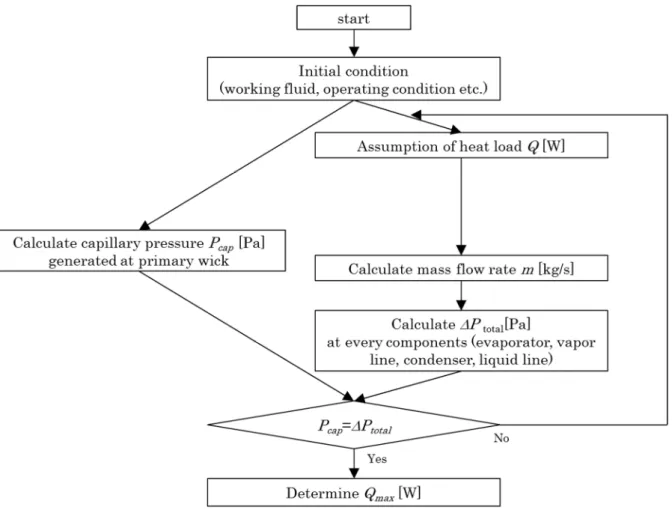

3.1.1 基本事項と解析手順 ... 30

3.1.2 発生毛細管力 ... 32

3.1.3 圧力損失 ... 32

3.1.3.1 蒸発器（プライマリウィック）における圧力損失 ... 32

3.1.3.2 蒸気グルーブ，蒸気管，液管，バイオネット管における圧力損失 ... 33

3.1.3.3 凝縮器における圧力損失 ... 34

3.1.3.4 体積力による圧力損失 ... 36

3.2 動作温度の評価 ... 37

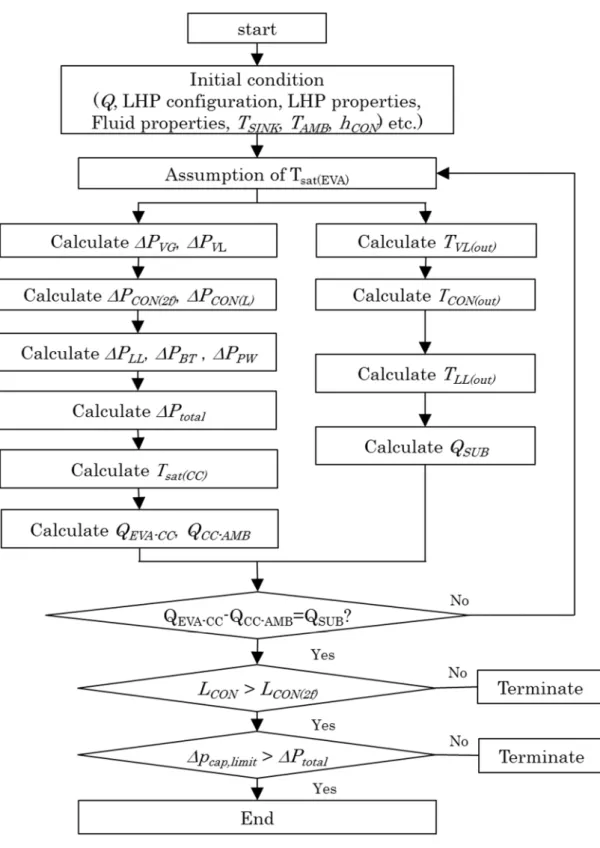

3.2.1 解析手順と熱バランス式 ... 37

3.2.2 蒸発器からリザーバへの熱リーク量 ... 40

3.2.3 配管部における熱伝達 ... 41

3.2.3.1 蒸気管および液管における熱伝達... 41

3.2.3.2 凝縮器配管における熱伝達 ... 42

3.3

第三章の結論 ... 43

(5)

ii

第四章. リザーバ内蔵型ループヒートパイプの軌道上実験 ... 44

4.1 軌道上実験の実施 ... 44

4.2 軌道上実験の実験装置 ... 45

4.3 軌道上実験の実験方法 ... 50

4.4 軌道上実験の実験条件 ... 52

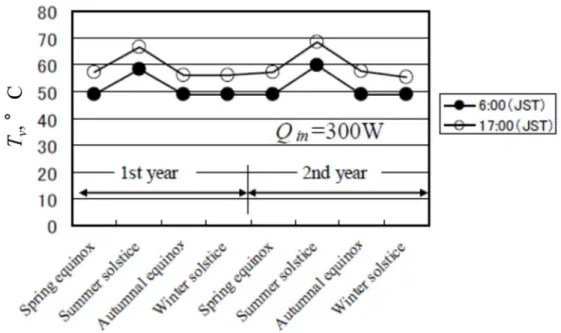

4.5 軌道上実験の結果 ... 52

4.6 軌道上実験の考察 ... 61

4.7 第四章の結論 ... 64

第五章. リザーバ外付け型ループヒートパイプの作動流体の地上可視化実験 ... 65

5.1 中性子ラジオグラフィー技術を利用した可視化実験法 ... 65

5.2 可視化実験の実験装置 ... 67

5.3 可視化実験の実験方法 ... 70

5.4 可視化実験の実験条件 ... 72

5.5 可視化実験の結果と考察 ... 73

5.5.1 定常状態における蒸発器，リザーバ内部の作動流体の分布 ... 73

5.5.2 ドライアウト時の作動流体の挙動 ... 75

5.5.3 セカンダリウィックの効果 ... 78

5.6 第五章の結論 ... 80

第六章. リザーバ外付け型ループヒートパイプの地上実験 ... 81

6.1 宇宙機への適用を想定した地上実験モデルの要求仕様 ... 81

6.2 地上実験モデルの設計検討 ... 82

6.2.1 プライマリウィックの検討 ... 82

6.2.2 ループヒートパイプ各構成機器のサイズ検討 ... 86

6.2.3 セカンダリウィックの検討 ... 88

6.2.4 リザーバ容積および作動流体封入量の検討 ... 92

6.2.5 温度制御用ペルチェ素子の検討 ... 92

6.3 地上実験モデルの実験装置 ... 95

6.4 地上実験モデルの実験方法 ... 98

6.5 地上実験モデルの実験条件 ... 99

6.6 地上実験モデルの実験結果と考察 ... 100

6.6.1 スタートアップ特性 ... 100

6.6.2 基本的な熱輸送特性 ... 101

6.6.3 蒸発器への印加熱負荷変動 ... 104

6.6.4 凝縮器シンク温度変動 ... 105

(6)

iii

6.6.5 動作温度制御 ... 106

6.6.6 シャットダウン機能 ... 111

6.6.7 強制起動 ... 114

6.7 第六章の結論 ... 116

第七章. ループヒートパイプの今後の研究課題と宇宙排熱システムの将来展望 ... 117

7.1 ループヒートパイプの適用アプリケーション（宇宙用途） ... 117

7.1.1 衛星搭載機器の高密度実装による衛星構体の小型化 ... 117

7.1.2 展開型ラジエータによる衛星の大電力化対応 ... 118

7.2 ループヒートパイプの適用アプリケーション（地上用途） ... 120

7.3 ループヒートパイプの今後の研究課題と宇宙用排熱システムの将来展望 ... 121

7.4 第七章の結論 ... 124

第八章. 結論 ... 125

謝辞 ... 128

参考文献 ... 129

記号表 ... 134

付録 ... 137

(7)

1

第一章

.

序論

1.1

研究の意義

宇宙機はロケット等により打ち上げられた後，宇宙空間で過酷な熱環境に曝される．

投入軌道や衛星の姿勢制御により異なるが，一般的に太陽光に直接照射される箇所の温

度は

100°C

以上になり，一方，深宇宙に曝されており太陽光が入射しない箇所の温度

は－100°C以下になる．しかし，宇宙機に搭載されているコンポーネントの許容温度は一般的に－15°C～60°C程度であるため，積極的に制御を行わない場合，コンポーネントの温度が許容温度範囲を逸脱し，正常に機能・性能を発揮できなくなり，最悪の場合には宇宙機のミッションを達成できない事態に陥ってしまうことがある．よって，宇宙機は構成する全ての要素が軌道上において遭遇することが想定される全ての条件下において許容温度範囲に収まるよう熱設計を行う必要がある．また，軌道周回や姿勢変更による外部熱環境の変化や運用モードの切り替えによる内部搭載機器の発熱量の変化により温度サイクルや温度変動が生じるため，設計時にはそれらも考慮することが重要である．

宇宙機の軌道上における熱環境のイメージを図

1.1.1

に示す．軌道上における温度は次式に示される通り，外部から入射する軌道上熱入力（図

1.1.1

に示す通り，太陽光の直接入射，太陽光が惑星表面で反射して宇宙機に入射するアルベド，惑星表面からの赤外放射がある），内部搭載機器の発熱量および宇宙機から外部への放熱量のヒートバランスにより決定される．

= + − ^(1.1.1)

Figure.1.1.1 Spacecraft thermal environment on orbit

(8)

2

現在，宇宙機に搭載される全ての構成機器は，図

1.1.2

に示す様々な熱制御方式を用いて，軌道上で想定されるいかなる状況においても許容温度を逸脱しないよう設計されている．熱制御方式は受動型熱制御方式と能動型制御方式に分けられる．受動型熱制御方式は断熱スペーサやサーマルフィラーにより伝導コンダクタンスを調整したり，塗料等を用いて表面の光学特性を変化させたりフィルムを用いて輻射による熱交換量を制御するものであり，宇宙開発の黎明期においては主要な熱制御方式であり，現在も熱制御の基礎となっている．一方，能動型熱制御方式は，ヒータや冷凍機のように投入電力により加熱量や冷却量を制御するような機器を用いたり，ヒートパイプのように流体を用いて熱輸送を行う方法などが含まれるもので，現在ではほぼ全ての宇宙機において受動型熱制御方式と併用する形でこの能動型熱制御方式が採用されている[1]．

Figure1.1.2 Thermal control methods of spacecrafts

しかし，近年，宇宙機の熱制御系に対する要求が高まってきている．これまで高発熱機器は熱制御の観点から放熱面を設けることができる宇宙機の外部パネルに搭載されてきた．しかし，宇宙機搭載機器の高密度実装化により外部パネルのみに搭載することが難しくなってきており，内部パネル（WEBパネル等）にも高発熱機器を搭載することが要求されてきている．しかし，高発熱機器を非放熱面である内部パネルに搭載する場合，機器の発熱を効率よく排熱しなければ機器の温度が上昇し許容温度上限温度を超えてしまう可能性がある．そのための方策としては，能動熱制御方式であるヒートパイプを適用することが考えられる．宇宙機に適用する熱制御デバイスは，打ち上げ前に地上で実施する設計検証試験において動作する必要がある．内部に封入した作動流体の蒸発・凝縮現象を利用して熱輸送を行うヒートパイプでは，微小重力環境である宇宙空間では凝縮部から蒸発部への液の還流はヒートパイプ内部に設けられた溝（グループ）で

(9)

3

発生する毛細管力によりなされるが，重力場ではその効果は期待できず，蒸発部が凝縮部よりも上方に位置する場合，凝縮液が重力に逆らって蒸発部に還流することができずドライアウトと呼ばれる作動流体が枯渇する現象が発生して熱輸送機能を維持することができない．よって，打ち上げ前に地上（重力環境）で実施する設計検証試験で評価を行うことを考慮すると，ヒートパイプは蒸発部と凝縮部は重力方向に対して水平もしくは蒸発部が凝縮部よりも下方に位置する状態に配置する必要があるが，全てのヒートパイプをそのような制約の中で適切に動作するような状態で配置することは非常に難しいのが現状である．また，内部パネルに搭載された機器の排熱を衛星外表面の放熱面まで熱輸送を行う場合，その必要な熱輸送距離は大型の衛星では少なくとも

3m

以上となる．よって，そのような要求に対応するためには熱輸送特性が重力の影響を受けにくく，大量・長距離熱輸送が可能な熱輸送デバイスが必要となる．また，上述の宇宙機搭載機器の高密度実装化に加えて，衛星電力の大型化にも対応する必要がある．衛星に搭載される機器の発熱のうち，衛星の保温・温度維持に必要な分以外は，宇宙空間に輻射にて排熱する必要がある．その排熱可能量は次式で表される通り，宇宙機の外表面に設けられる放熱面の面積，温度，表面の光学特性により決定される．

= − ^(1.1.2)

よって，宇宙機の総電力が大きくなった場合には各項の値を大きくすることにより排熱量を多くする必要があるが，表面の赤外輻射率は現状技術でも

0.9

程度の高い値の材料が用いられており，その値を技術革新により限りなく

1

に近付けられた場合でも排熱量の増加は約

10%程度である．また，放熱面温度に関しては，放熱量は放熱面温度（絶対

温度）の

4

乗で影響を受けるため放熱面温度を高めることの効果は大きいが，機器の許容上限温度および機器から放熱面まで熱を輸送する際に生じる温度降下等を考慮すると，放熱面温度を高温に維持することは難しい．放熱面の面積に関しては，宇宙機外表面の表面積が最大とりうる面積となるが，宇宙機の電力が大きくなった場合，外表面全てを放熱面として使用した場合でも，必要な熱量を宇宙空間に排熱することが難しくなる．その場合，打ち上げ時はロケットのフェアリング内で収納しておき，軌道上で展開して必要な放熱面積を確保する展開型ラジエータが必要となるが，展開機構を有する必要があるため，宇宙機の主構体から展開されるラジエータまで熱輸送を行う熱輸送デバイスに関しては可撓性を有する必要がある．

上記の通り，宇宙機搭載機器の高発熱密度化，宇宙機の高密度実装化に伴い，宇宙機の熱制御に関する要求が高まっており既存の熱制御方式のみでは対応できなくなりつつある．また，遭遇する熱環境が大きく変動する次世代宇宙機ミッションでは，現状の熱制御技術のみでは対応できないことが予想される．このような状況に応えるため，世

(10)

4

界の宇宙機関では今後益々高度化する熱制御要求に対応することを目的として，次世代熱制御デバイスの研究開発が盛んに行われている．そのような次世代熱制御デバイスの一つとして作動流体の相変化を用いて大容量の熱を長距離輸送可能なループヒートパイプ（Loop Heat Pipe, 以下

LHP）が注目されている．LHP

は

1980

年代前半に旧ソ連で発明されたもので，旧ソ連の崩壊後，技術が公開され，ロシアおよび米国を中心に研究開発が進められてきた．現在では軌道上実証実験を経て実利用ミッションに適用されている例も見られるが，その動作特性が完全に把握・解明されているとは言い難く，

利用方法に関してもまだまだ発展途上段階にある．今後，信頼性の高い

LHP

を安定して供給するためには

LHP

の動作特性をより詳細に把握し，それをベースにして

LHP

の効果的な使用方法および熱制御システムへの

LHP

の適用方法について，検討・評価を行っていく必要がある．

1.2

従来の研究

1.2.1

ループヒートパイプの軌道上実証実験と国内外の技術動向

LHP

は

1980

年代に旧ソビエト連邦で

Maidanik

氏により宇宙機の熱制御系への適用を目的として発明，開発された技術であり[2]，旧ソ連の崩壊後，技術が公開され，ロシアおよび米国を中心に発展した．ロシアは

1989

年に世界で初めて

LHP

の軌道上実証実験を成功させた．ロシアから公開された技術に基づき

CPL（Capillary Pumped

Loop）を中心に開発を行っていた米国[3-6]は 1997

年にスペースシャトルミッションで

初めて

LHP

の軌道上実験を成功させた．ロシアによる

LHP

の軌道上実証実験は

1989

年に打ち上げられた天文衛星

GRANAT

に搭載された実験装置

ALYONA

により実施された[7]．実験装置

ALYONA

を図

1.2.1

に示す．図中，右側に

LHP

の蒸発器が設置され，左側に凝縮器が設置されており，蒸発器と凝縮器が蒸気管および液管でループ状に接続されている．図の右側からの太陽光入射による入熱により

LHP

は起動し，熱は図の左側に設置した放熱面まで輸送される．輸送距離は約

4m

であり，作動流体にはプロピレンが用いられた．実験時の最小熱負荷は

5W

で，最大熱負荷は

100W

である．

ALYONA

の

LHP

は軌道上で問題なく起動し，約

10

年にわたって安定した性能を示し

た．米国による

LHP

の軌道上実験はスペースシャトルミッションを利用して行われ，

1997

年に打ち上げられた

3

機のシャトル（STS-83，STS-94，STS-87）に

LHP

実験装置が搭載された[8]．STS-83，STS-94には

Swales Aerospace

社製の

LHP

が搭載された．空孔径

5.9um

のチタンの焼結金属がウィックとして使用され，作動流体はアンモニアであった．高温状態および低温状態からの異なる熱負荷での起動実験，熱負荷サイクル試験，熱輸送機能喪失後の復帰確認試験など様々な実験が行われた．実験時に不具合は発生せず予定していた全ての実験を実施し，軌道上実験の結果と地上実験の結果はほぼ同等であったと報告されている．STS-87には

Dynatherm

社製の

LHP

が搭載された[9]．空孔径

2.2um

のニッケルの焼結金属がウィックとして使用され，作動流体

(11)

5

はアンモニアであった．

STS-83， STS-94

での実験と同様に，高温状態および低温状態の初期状態からの異なる熱負荷での起動実験や熱負荷サイクル試験が行われた．実験条件によっては，凝縮器内に過冷領域が存在しない状態になったことが報告されているが，

大きな不具合はなく微小重力環境下における

LHP

の熱輸送特性データ取得を実施した．

ロシアおよび米国は軌道上実験により軌道上での

LHP

動作を確認した後，2000 年代より

LHP

を実際に宇宙機の熱制御系に組み込んで利用し始めており，現在では多くの宇宙機の熱制御システムに

LHP

が採用されている．

LHP

適用の一例として，将来の地球の海面の上昇・下降の予測に資する地球の極地方の氷床の拡大／縮小を観測することがミッションである米国の衛星

ICESat

（図

1.2.2）では，搭載ミッション機器である

レーザ高度計（Geoscience Laser Altimeter System, GLAS）の温度制御に従来型ヒートパイプと

LHP

が併用して用いられており，熱制御対象機器の±0.2K以内という高精度な温度制御を実現し，ヒートパイプで集約した熱を距離の離れた場所に位置する放熱面に熱輸送するために

LHP

が採用されている（図

1.2.3）[10-13]．これは，LHP

が有する高い温度制御性と長距離熱輸送が可能という特性を利用した適用例である．国際宇宙ステーションの日本実験棟「きぼう」の船外実験プラットフォームに搭載されている日本のミッション機器である全天

X

線監視装置（Monitor of All-sky X-ray Image,

MAXI）では， CCD

カメラの温度制御を行うペルチェ素子の排熱方式として

LHP

が採

用されているが日本製ではなく米国製（当時

Swales Aerospace

社，現

Orbital ATK

社）

の

LHP

である（図

1.2.4） [14-16]．また，2016

年

2

月に打ち上げられた日本の

X

線天

文衛星

ASTRO-H

には

50mK

以下に冷却する必要がある

X

線検出器の冷却システムに

おいて，機械式冷凍機の排熱に

4

式の

LHP

が採用されているが，これも日本製ではなくスペイン製（IberEspacio社）の

LHP

である（図

1.2.5）[17-20]．

一方，日本では

1990

年代より

LHP

の研究開発はスタートしたが，まだ実用化には至っておらず，現在，軌道上実証フェーズにある．日本初の

LHP

軌道上実証実験は

2006

年

12

月に

H2A

ロケットで打ち上げられた

JAXA

の技術試験衛星Ⅷ型に

LHP

を組み込んだ展開型ラジエータ(Deployable Radiator, DPR)の実験装置を搭載して実施された

（図

1.2.6）[21-23]．展開型ラジエータとは，衛星の大電力化に対応するため，打上げ

時にフェアリング内で収納しておいたラジエータを軌道上で展開して放熱面積を確保するものである．

2

枚のハニカムパネルから構成され，搭載機器の発熱を模擬した発熱パネルからもう一方のラジエータパネルまで熱輸送を行うために

LHP

が使用されている．これはリジッドなエンベロープで構成される従来のヒートパイプでは実現できず，

配管にフレキシブル管を採用しても動作可能であるという

LHP

の特徴を生かした技術である．打ち上げ後，軌道上における

LHP

の安定動作を確認した後，実用化に向けた研究開発のために有益な熱輸送特性データを取得した．

(12)

6 Figure 1.2.1 Experimental system “ALYONA” on GRANAT satellite

(13)

7 Figure1.2.2 ICESat

Figure1.2.3 LHPs for thermal control of laser components on ICESat

Laser component (heat source)

LHP Evaporator

Heat pipe

LHP Condenser

Radiator

(14)

8 Figure1.2.4 MAXI on ISS/JEM and LHP for MAXI

(15)

9 Figure1.2.5 LHPs for X-ray astronomy satellite ASTRO-H

(16)

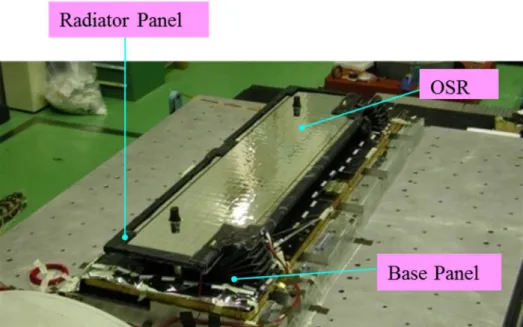

10 Figure1.2.6 LHP-based Deployable Radiator on ETS-Ⅷ

(17)

11

1.2.2

ループヒートパイプの起動特性に関する研究

1.2.1

節に示した通り，

LHP

は宇宙機の熱制御系に組み込んで機器の排熱を行う実利

用が進んでいるものの，LHP は起動特性に不安があることや，同一条件で動作させた場合でも直前の動作における加熱・動作履歴によっては動作温度が異なる，いわゆる動作温度にヒステリシスが見られる場合があることが報告されている．特に起動特性については軌道上で

LHP

が起動できない場合，LHP が熱制御を行う対象の機器の発熱を逃がすことができず機器の温度上昇を招いてしまうため非常に危機的な状況になりうるため起動特性に関しては多くの実験的研究がなされている[24-28]．代表的な研究として，米国の

Kaya

と

Ku

の研究がある．

Kaya

は

LHP

の実験姿勢（オリエンテーション）を固定した状態で低熱負荷での起動実験を繰り返し実施するとともに，LHP のオリエンテーションを変化させて低熱負荷での起動実験を実施し，蒸発器加熱時の蒸発器およびリザーバの温度差に着目し，LHP が起動する際の蒸発器とリザーバの温度差および起動するまでに要した時間を指標として実験データの整理を行って考察している

[29]．その結果， LHP

の姿勢や直前に実施した実験の加熱履歴や動作条件によって

LHP

が起動する際の壁面過熱度（ここでは蒸発器とリザーバの温度差）が異なることや，起動までに要する時間が異なることを報告している．Kuは

Kaya

らの実験や自身の実験結果の考察に基づき，LHPの起動特性は蒸発器内部の気液の初期分布に応じて

4

つに分類できると報告している（図

1.2.7）

．起動特性を決定する要因としては，1) ウィック外周に設けた蒸気グルーブおよび

2)

蒸発器の中心部（蒸発器コア）の加熱開始時の初期状態が

a)

液で満たされている状態，もしくは

b)

蒸気で満たされている状態のいずれであるかにより区分している[30]．蒸気グルーブに関しては，液で満たされている状態の場合は

LHP

の起動のトリガとなる核沸騰を起こすためにある程度の過熱度が必要となるが，蒸気が存在する場合には加熱開始後すぐに沸騰が起こる．また，蒸発器コアについては液で満たされている場合は，蒸発器外周からウィックを通っての蒸発器コアおよびリザーバへの熱リークが少ないが，蒸気が存在する場合には熱リークが多い状態になる．図

1.2.7(a)～(d)の初期条件は表 1.2.1

に示す通りであり，例えば図

1.2.7(a)

はウィック外周の蒸気グルーブは液で満たされておらず蒸気が存在している状態で，蒸発器コアは液で満たされている状態である．この場合，蒸気グルーブが液で満たされていない状態のため，起動のトリガとなる核沸騰を起こすための壁面過熱度はそれほど必要ない．また蒸発器コアが液で満たされているため，蒸発器外周に与えられた熱のウィックを通じた蒸発器コアおよびリザーバへの熱リーク量が少ないため，加熱開始直後に蒸発器とリザーバの温度差が起動に必要な壁面過熱度の条件を満たすことができるためすぐに起動でき，4 種類の中では一番起動特性に優れる．一方，図

1.2.7(d)の場合，

蒸発器コアに蒸気が存在するため蒸発器外周から蒸発器コア，リザーバへの熱リークが大きく，蒸発器とリザーバに温度差をつけるのが難しい状況であることに加えて，蒸気グルーブが液で覆われているため核沸騰の発生に必要な壁面加熱度が大きい．よって，

(18)

12

加熱開始から必要な壁面過熱度を得るまでに長い時間がかかり，LHP の起動にとって一番厳しい初期状態である．起動するまでの蒸発器温度のオーバーシュートは，

LHP

の動作温度と熱制御対象機器の許容上限温度が離れている場合には問題とならないが，上限温度が低い場合には大きなオーバーシュートを許容できず，最悪の場合，LHP が起動する前に蒸発器の過熱，または機器を

OFF

する必要が生じてしまうため

LHP

の起動特性は非常に重要である．

Figure 1.2.7 LHP start-up scenarios

Table 1.2.1 Initial condition for each LHP start-up scenario

Vapor groove Wick core

(a) Situation 1 Vapor Liquid

(b) Situation 2 Vapor Liquid and vapor

(c) Situation 3 Liquid Liquid

(d) Situation 4 Liquid Liquid and vapor

(19)

13

1.2.3

ループヒートパイプ内部の可視化に関する研究

1.2.2

節で述べた通り，

LHP

の起動特性には加熱開始時における蒸発器内部の気液の

初期分布が影響を及ぼす．また起動特性のような過渡特性だけではなく定常特性にも

LHP

内部の気液分布が影響すると考えられるため，その解明を目的として

LHP

内部の可視化実験がいくつか行われている．大串らは

2000

年にパラボリックフライトにより，微小重力下での実験を行った．テフロンウィックと作動流体として

PF5060

（C6F14）

を使用し可視化窓を設けた蒸発器を持つ

LHP

により微小重力実験を行った．これにより，LHP の温度分布や可視化結果から微小重力が

LHP

の動作を停止させることがないと結論づけた[31]．

d’ Entremon

らは

2010

年にチタンウィックと作動流体としてアンモニアを使用した

LHP

蒸発器内部にボアスコープを挿入して内部の可視化を行った．

主に低熱負荷起動時の蒸発器コアにおける気泡の発生や液管への逆流現象を可視化して解明した[32]．ボアスコープによる

LHP

蒸発器の可視化実験のコンフィギュレーシ

ョンを図

1.2.8

に示す．また，

LHP

の逆流発生時の温度挙動およびそのときの可視化画

像をそれぞれ図

1.2.9，図 1.2.10

に示す．

以上のように，これまで

LHP

の可視化研究は数例存在する．しかし，いずれも可視化対象は蒸発器のみであり

LHP

全体の気液分布を可視化したものはない．また，可視化にあたって，可視化窓を設置する，もしくはボアスコープを挿入するために，

LHP

の実際の使用時とは異なるコンフィギュレーションでの実験となっており，実験で得られた観察結果および考察内容が実際の使用状態・条件における挙動として適用できるかについては疑問の余地がある．

Figure 1.2.8 Configuration of visualization test using bore scope

(20)

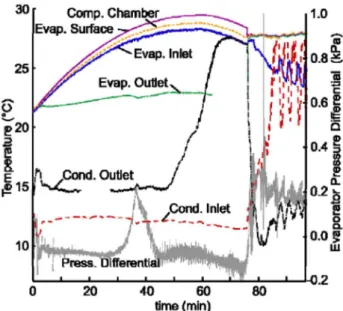

14 Figure 1.2.9 Temperature profile of reverse flow during start-up

Figure 1.2.10 Pictures of reverse flow during start-up

(21)

15

1.3

本論文の目的と構成

LHP

は優れた特性を有しており，従来技術では対応不可能な高度な熱制御要求に対応できることから多くのアプリケーションにとって魅力的な熱制御方式である．宇宙機において

LHP

を実利用するにあたっては高い信頼性が要求されるが，LHP の熱輸送特性に及ぼす重力の影響や起動時における信頼性については十分な研究がなされているとは言い難い．本研究は

LHP

の宇宙機への適用に向けて，重力が

LHP

の熱輸送特性に及ぼす影響を明らかにするとともに，LHP の起動時における信頼性を向上させることを目的としている．本研究はリザーバ内蔵型

LHP

とリザーバ外付け型

LHP

を対象としており，リザーバ内蔵型

LHP

については重力が熱輸送特性に及ぼす影響を把握することを目的として同一の実験装置を用いた軌道上実験と地上実験の結果の比較評価を行った．従来研究でも軌道上実験は行われているが，その多くは実用化に向けた軌道上デモンストレーションを目的としたものであり，軌道上実験に用いる実験装置と同一の装置を用いた地上実験との比較評価により重力の影響を評価して論理的に考察することは行われておらず，本研究で実施する同一実験装置を用いた重力の影響評価結果は意義が大きい．

リザーバ外付け型

LHP

は，リザーバ内蔵型

LHP

の研究開発を通じて得られた知見を反映して開発された小型・高機能タイプの

LHP

である．起動時における信頼性向上を向上させるための方策について検討を行い，その効果を地上実験モデルを用いた評価実験にて評価をするとともに，中性子ラジオグラフィーを用いて

LHP

内部に封入された作動流体の挙動を把握することにより視覚的な評価も実施した．LHP の評価実験においては各構成要素の外壁に貼り付けた温度センサの指示値から内部の作動流体の挙動を予測するのが一般的な手法であり，内部の作動流体の挙動を視覚的に捉える試みはほとんど例を見ない．よって，本研究で実施する中性子ラジオグラフィー技術を用いた

LHP

の熱輸送特性と作動流体の挙動の相関に関する評価結果は今後の

LHP

研究にとって非常に有意義な効果をもたらすものと考える．

本論文は

8

章から構成される．

第一章では序論として本研究の意義，従来の研究の現状と本研究の目的について述べる．

第二章では

LHP

の動作原理などの基本的な事項を解説した後，LHP の設計において重要な事項である作動流体の選定方法および封入量の決定方法について述べる．その後，LHPを宇宙機に適用する利点について説明する．

第三章では

LHP

の解析モデルについて述べる．定常解析モデルのモデル化手法を解説し，さらに最大熱輸送量（熱輸送限界）および動作温度・圧力の計算方法を示す．

第四章ではリザーバ内蔵型

LHP

の軌道上実験について説明し，同一実験装置を用いた地上実験との比較評価により

LHP

の熱輸送特性に及ぼす重力の影響を明らかにする．

第五章では中性子ラジオグラフィー技術を用いた

LHP

の動作時の内部封入作動流体

(22)

16

の挙動について説明し，作動流体の挙動と動作特性の関連性について述べる．

第六章では第四章に示したリザーバ内蔵型

LHP

の開発・軌道上運用を通じて得られた知見および第五章に示した

LHP

の作動流体の可視化実験で得られた知見に基づき開発した宇宙用リザーバ外付け型

LHP

について述べる．まず地上実験モデルの設計検討の内容について述べた後，地上実験結果によりリザーバ外付け型

LHP

の基本的な熱輸送特性および新規に追加した機能である温度制御機能，シャットダウン機能について明らかにする．

第七章では

LHP

を用いた宇宙用排熱システムを提案するとともに，ループヒートパイプに関する今後の研究課題と宇宙用排熱システムの将来展望について述べる．

第八章では本研究で得られた結果を総括する．

(23)

17

第二章

.

ループヒートパイプの動作原理と熱力学考察

2.1

ループヒートパイプの動作原理

LHP

は内部に封入した作動流体の相変化とウィックの毛細管力を駆動力とした作動流体の循環を利用して熱を輸送する熱輸送デバイスである[33-38]．一般的な

LHP

は図

2.1.1

に示すように，蒸発器，蒸気管，凝縮器，液管，リザーバから構成され，内部をい

ったん真空にし，続いて作動流体を封入する．蒸発器の内部には図

2.1.2

に示すようにプライマリウィックと呼ばれる多孔質体が内包されており，外周には蒸気が流れるための溝が設けられている．蒸発器容器に熱が与えられると，その熱が蒸発器内部のプライマリウィックに伝わり作動流体が蒸発する．このときプライマリウィックには円筒の半径方向外側に向かって毛細管力が発生しているため，蒸気の流れは強制的に一方向化される．蒸気はプライマリウィックの外周に設けられた溝（蒸気グルーブ），蒸気管を通って凝縮器に到達する．凝縮器配管は地上実験ではコールドプレート，宇宙用ではラジエータパネルに接触しており，それらと熱交換を行うことにより熱を放熱し作動流体は凝縮する．作動流体は凝縮した後，サブクールされた状態で液管を通って蒸発器に還流する．このサイクルを繰り返すことにより蒸発潜熱を利用した大容量熱輸送が可能となる．なお，作動流体の循環にはポンプ等の外力は必要なく，プライマリウィックで発生する毛細管力を駆動力として作動流体が循環される．蒸発器に与えられる熱量に応じて，

蒸発量すなわち凝縮量が定まるので凝縮器内部での気液界面位置が異なり，余剰な作動流体を貯蔵することを目的として蒸発器近傍にリザーバが設けられる．プライマリウィックはバイオネット管から供給される還流液により常に濡らされた状態になっているが，蒸発器への熱負荷が大きく変動した際には一時的に液体が供給されない，もしくは液の供給量よりも蒸発量が上回る状態になり，ウィックがドライアウトして動作を継続できない可能性がある．そのような状態を防ぐことを目的として図

2.1.2

に示すようにリザーバとプライマリウィックの間にはセカンダリウィックと呼ばれる機構が設けられており，プライマリウィックに液が不足した状態になると，セカンダリウィックで発生する毛細管力によりリザーバからプライマリウィックに液が自動的に供給されるようになっている．

日本では上述の一般的な

LHP

と異なるリザーバ内蔵型

LHP

と呼ばれる

LHP

の研究開発も行われている[39]．リザーバ内蔵型

LHP

の蒸発器の断面図を図

2.1.3

に示す．一般的な

LHP

は蒸発器に接続された形のリザーバを有するのに対して，リザーバ内蔵型

LHP

は蒸発器に接続された形のリザーバは有さず，蒸発器中心部の空間をリザーバとして使用するものである．蒸発器中心部をリザーバと使用するため，一般的な

LHP

に比べて蒸発器ウィックの内径が大きくならざるを得ず，蒸発器が大型化し重量的なデメリットはある．しかし，一般的な

LHP

では蒸発器への熱負荷変動時や凝縮器の熱環境変化時など蒸発器中心部およびリザーバ内部に存在する作動流体の液量が一時的に変動する状況下において，リザーバから蒸発器ウィックに安定して液供給を行う必要があ

(24)

18

るが，リザーバ内蔵型

LHP

の場合，いかなる使用条件においても液が必ずウィックを内包した蒸発器部に存在するため，起動特性に優れ，負荷変動時にもドライアウトする可能性が低いことが特徴的である．微小重力環境下における蒸発器内部の液分布のイメージ図を図

2.1.3

に示すが，仮に液が蒸発器の軸方向の先端側もしくは根元側に偏在してしまった場合，液量が少ない箇所はドライアウトを起こす危険性があるが，そのような事態に備えて，軸方向で液量に分布が出た場合でも，液が十分に存在する場所から液量の少ない箇所に毛細管力により液が移動して蒸発器中心部内での液の偏在を解消することを目的としてウィックの内面にグループを設けている．

LHP

が機能を維持するためには，蒸発器内部のプライマリウィックがループ全体の圧力損失よりも大きな毛細管力を発生し続ける必要がある．LHPの利点の一つとして，プライマリウィックで発生する毛細管力がループ全体の圧力損失と同じになるようにウィック内部に形成される気液界面の曲率半径が自動的に調整されることがある．ループ全体の圧力損失は次式の通り，プライマリウィック外表面の蒸気グルーブ，蒸気菅，凝縮器，液管，プライマリウィックを通過するときの圧力損失に，重力による体積力を足したものとなる．

∆ = ∆ + ∆ + ∆ + ∆ + ∆ + ∆ + ∆ (2.1.1)

一方，プライマリウィックが発生する毛細管力は次式で表される．

∆ = 2 cos /

(2.1.2)

ここで，

[N/m]は作動流体の表面張力， [m]はウィック内に形成されるメニスカスの

曲率半径，

[ ° ]は作動流体とウィックとの接触角である．蒸発器への熱負荷が増大す

ると，質量流量が増え，ループ全体の圧力損失が増大する．それに対応して，メニスカスの曲率半径はループ全体の圧力損失に等しい毛細管力を発生するために小さくなる．曲率半径は蒸発器への熱負荷の増大に応じて小さくなっていき，最終的にはプライマリウィックの空孔径に等しくなる．このとき，プライマリウィックの発生毛細管力が最大となる．

∆ _, = 2 cos /

(2.1.3)

蒸発器への熱負荷がさらに大きくなると，蒸気がプライマリウィックを貫通し，

LHP

の

(25)

19

動作が停止してしまう．よって，通常動作時においては次式で表される条件が満たされなければならない．

∆ ≤ ∆

(2.1.4)

Figure 2.1.1 Schematic of a loop heat pipe

(26)

20 Figure 2.1.2 Cross-section view of an evaporator and a reservoir of the general LHP

Figure 2.1.3 Cross-section view of an evaporator of the reservoir embedded LHP

(27)

21

2.2

ループヒートパイプに対する熱力学的考察

LHP

の各作動点の状態を

P-T

線図，

T-s

線図に示したものをそれぞれ図

2.2.1，図 2.2.2

に示す．図中の番号は図

2.1.1

に示した番号に対応する．蒸発器に熱量

Q

が印加されると，大部分の熱量

Q EVA

はプライマリウィックの外表面における作動流体の蒸発に使われ，残りの熱量はウィックを通過して蒸発器コアに流入する．図

2.2.1

の①における作動流体の状態は飽和蒸気であり，ウィック外周に設けられた蒸気グルーブを通って②に移動する間に加熱されて過熱蒸気となる．ただし，圧力は①よりも蒸気グルーブでの圧損分圧力低い．蒸発器を出た蒸気は蒸気管を通って凝縮器入口（③）に到達する．蒸気管表面は断熱材で覆われているため②－③の過程は圧損の分だけ圧力が降下する等エンタルピー過程と考えてよい．過熱状態で凝縮器に入った作動流体はラジエータで放熱することにより飽和温度まで冷却され（④），さらに圧損により飽和蒸気圧曲線に沿って蒸気は完全に凝縮する．完全に凝縮した作動流体は凝縮器を出るまでの間，継続的に冷却され続けるためサブクール状態で液管に流入する（⑥）．液管も蒸気管同様，断熱材で覆われているが，液の流速は蒸気の流速に比べて非常に遅いため完全断熱とはみなすことができず周囲と熱交換を行うことにより温度が上昇あるいは降下した状態でリザーバに入り（⑦），バイオネット管を通過して蒸発器コアに流入する（⑧）までの間にリザーバの飽和温度まで温度が上昇する．定常動作時においては，蒸発器コアの圧力はリザーバの圧力と同じであり，リザーバの一部として扱うことができるので，リザーバの

P-T

線図上の位置は⑧となる．この場合，次式が成り立つ．

∆ − ∆ = ( / )( − ) (2.2.1)

ここで，はプライマリウィックの蒸気グルーブ側の飽和温度，はリザーバ内の液の飽和温度，

/

は飽和蒸気圧曲線のにおける圧力勾配である．

/

は作動流体の物性値にも関連しており，クラウジウス－クライペリオンの式により次式で表される．

/ = ℎ / ( − ) (2.2.2)

ℎ

は作動流体の蒸発潜熱，は蒸気の体積，は液の体積である．式(2.2.1)は，作動流体が蒸発器を出てリザーバに戻るまでの間に発生する圧力損失による蒸発器とリザーバとの間の圧力差はそのまま飽和温度の差となることを意味しており，もし動作条件

（蒸発器への熱負荷，凝縮器シンク温度等）が変化した場合，リザーバ温度および蒸発器温度（ループの動作温度）は式(2.1.1)，

(2.1.2)， (2.1.3)， (2.1.4)， (2.2.1)を満たす飽和蒸

気圧線上の平衡点に移動する．これが

LHP

の動作温度が決定される仕組みである．

(28)

22 Figure 2.2.1 P-T diagram (Vapor Pressure Curve)

Figure 2.2.2 T-s diagram

(29)

23

2.3

ループヒートパイプの作動流体の選定

LHP

の性能は作動流体の種類に大きく依存するため作動流体選定はとても重要である．選定基準は従来型ヒートパイプと同様であり，作動流体の選定にあたっては，まず動作温度範囲を決定する必要がある．次に，LHPを構成する材料との適合性を考慮しなければならない．作動流体と構成材料との間に適合性がない場合，化学反応により材料に腐食を生じさせたり，不凝縮性ガスを発生させたりする可能性がある． LHP のような密閉型熱制御デバイスの内部で不凝縮性ガスが発生すると動作温度の上昇や熱コンダクタンスの低下などの熱輸送特性の劣化を引き起こすと同時に，寿命を短くする可能性がある[40-42]．主な作動流体と金属材料の適合性を表

2.3.1

に示す．

Table2.3.1 Compatibility between working fluids and metal materials

従来型ヒートパイプでは，作動流体の選定にあたっては，次式で表される液輸送因子

（liquid transport factor or figure of merit（メリット数））M

L [W/m ² ]が使用されている[43- 44]．

= (2.3.1)

は作動流体の表面張力，

ℎ

は作動流体の蒸発潜熱，は液の密度，は液の粘性係数である．このメリット数は以下の理由により従来型ヒートパイプの最大熱輸送能力を予測する際の指標とされている．表面張力が大きいことは発生毛細管力が大きくなり，蒸発潜熱と液密度が大きいことは作動流体の流速が小さいことを意味し，流速が小さく液の粘性が小さい場合，圧力損失が小さくなる．従来型ヒートパイプでは，凝縮した液が蒸発部に還流する際の粘性による圧力損失がヒートパイプ全体の圧力損失の中で支配的であるため，使用する動作温度範囲においてメリット数が大きくなるような物性値を有する作動流体を選定している．

LHP

に関しては，ループ全体の圧力損失に占める蒸気

(30)

24

管における圧力損失が支配的であるため，次式で表される蒸気輸送因子

M V [W/m ² ]が作

動流体の選定基準の一つとして使用できる[45]．

= (2.3.2)

は蒸気の密度，は蒸気の粘性係数である．図

2.3.1

に代表的な作動流体の蒸気輸送因子のグラフを示す．幅広い温度範囲においてアンモニアが一番優れた値を示すことがわかる．しかし，2.2節で述べた通り，LHPの動作温度は作動流体の飽和蒸気圧曲線の勾配

/

に大きく依存するため，作動流体の選定にあたっては蒸気輸送因子だけでは

なく図

2.3.2

に示す使用温度範囲における飽和蒸気圧の勾配等も考慮する必要がある．

Figure2.3.1 Vapor transport factors of working fluid

(31)

25 Figure2.3.2 Saturated vapor pressure

また，LHP の起動特性や動作特性には作動流体の封入量が影響を与えることが知られているため，作動流体の選定に加えて封入量の決定も大変重要である．作動流体の封入量の考え方を次節で述べる．

2.4

ループヒートパイプの作動流体封入量の考え方

2.3

節に示した通り，

LHP

の性能は作動流体の種類に大きく依存するが，作動流体の封入量も

LHP

の起動特性，定常状態における熱コンダクタンス等の熱輸送特性に大きな影響を及ぼすため注意深く決定する必要がある．作動流体の封入量の決定にあたっては余剰液の液だめ機能を担うリザーバの容積も密接に関係する．リザーバの容積に関しては基本的には大きくなることに対しては理論上の制約はないが，実際に宇宙機で使用する際のスペースや質量の観点での制約を受ける．リザーバの最小容積については，作動流体の封入量とあわせて，想定される全ての使用条件において以下の要求を満たす必要がある．

① コールドケース（蒸発器に熱が印加されていない，かつ凝縮器のシンク環境が低温最悪環境の状態で液がリザーバ以外の部分に偏在する条件）において

LHP

のリザーバを除く部分の全体が作動流体で満たされるだけの液量を有すること（図

2.4(a)）

．

② ホットケース（蒸発器に最大熱負荷が印加されている，かつ凝縮器のシンク環境が高温最悪環境の状態でリザーバ以外の部分に存在する作動流体の量が少なくリザー

(32)

26

バ部分に存在する作動流体の量が多くなる条件）において余剰な作動流体を収納できるだけのリザーバ容積を有すること（図

2.4(b)）．

③

LHP

の非動作の最高使用温度において

LHP

が流体圧力でバーストしないだけのリザーバ容積を有すること．

上記の考え方に基づいてコールドケース，ホットケース動作時に必要な液量を式で表すと，各構成要素の容積，作動流体の温度依存性を考慮に入れた物性値を用いて，式

(2.4.1)，式(2.4.2)，式(2.4.3)で表される．また，高温状態において作動流体の液体量が LHP

全体の容積を超えていないことを式(2.4.4)で確認する必要がある．，は液体，

蒸気の容積マージン(0～1 の係数)であり，LHP容積見積り誤差ならびに想定温度範囲逸脱時を考慮して決定する必要がある．に関してはそれらに加えて

LHP

内部で発生する可能性のある不凝縮性ガスも考慮する必要がある．

コールドケース

CC C

V CC loop

C L

cold V V V

M _, ( ) _, ( 1 ) (2.4.1)

ホットケース

) (

] ) 1 (

[ _,

, H LL PW SW CC V H VG VL CON CC

L

hot V V V V V V V V

M (2.4.2)

CON VL VG SW PW liL

loop V V V V V V

V (2.4.3)

非動作時の最高温度における条件

)

max (

, loop CC

L

hottest V V

M (2.4.4)

(a)

コールドケース

(b)

ホットケース

Figure 2.4. Liquid distribution at “Cold case” and “Hot case”

Condenser Liquid

line

Vapor line

CC Primary wick

Secondary wick

Evaporator

Bayonet

Condenser Liquid

line

Vapor line

CC Primary wick

Secondary wick

Evaporator

Bayonet

(33)

27

ここで，

M cold

，

M hot

，

M hottest

はそれぞれコールドケース，ホットケース，非動作時最高

温度における作動流体の質量である．

L,C

，

V, c

はそれぞれコールドケース温度における液，蒸気の密度，

L,H

，

V,H

はそれぞれホットケース温度における液，蒸気の密度，

L,max

は非動作時最高温度における液の密度である．

V loop

，

Vcc

，

V LL

，

V PW

，

V SW

，

V VG

，

V VL

，

V CON

はそれぞれループ部（全容積からリザーバ容積を除した値），リザーバ部，

液管，プライマリウィック，セカンダリウィック，プライマリウィック外周の蒸気グルーブ，蒸気管，凝縮器の容積である．

2.5

ループヒートパイプの特徴と宇宙機への適用の利点

LHP

は様々な優れた特徴を有している．

LHP

の主な特徴およびそれらの特徴を利用した宇宙機に適用した際のメリットを以下に示す[46]．

①動作特性が重力の影響を受けにくい

従来のヒートパイプは，その動作特性が重力の影響を大きく受け，トップヒート（重力場において蒸発部が凝縮部よりも上方に位置する姿勢）では動作できない．よって，

宇宙機に適用するにあたっては，地上での設計検証試験を考慮して重力場でも確実に動作するように配置する必要がありレイアウト上の制約が大きい．それに比べ

LHP

はその動作特性が重力の影響を受けにくいため，地上試験を考慮したレイアウト上の制約がなく，自由に配置することが可能となり，宇宙機の熱設計上，大きなメリットとなる．

②高発熱機器の自由なレイアウトが可能

従来のヒートパイプは内部に液還流用のウィックが設けられた金属コンテナ（容器）

で構成されているため，曲げる等の加工は可能ではあるが，複雑な経路を形成することは難しい．その半面，

LHP

は蒸発器と凝縮器が平滑管で結ばれているため，

3

次元的な経路などヒートパイプでは実現できなかった複雑な排熱パスの確保が可能となる．本特性により，従来，排熱の困難さが原因で宇宙機の内部パネルに搭載できなかった高発熱機器をラジエータパネルから離れた内部パネルに搭載することが可能となり，機器の高密度実装が可能となり宇宙機の小型化を実現することができる．

③高精度な温度コントロールが可能

LHP

は蒸発器の近傍に設けられたリザーバを少ない電力で加熱・冷却制御することにより，ループ全体の動作温度を高精度に制御することができる特性を有している．この特性を利用すれば，発熱量が大きく変動する機器や，惑星探査ミッション等で外部熱環境が目まぐるしく変動するミッションにおいても，熱制御対象機器の温度を少ない電力で一定制御することが可能となり，宇宙機設計の高度化が可能となる．

(34)

28

④シャットダウンが可能

従来のヒートパイプは，熱制御対象機器の温度が低温になった場合でもヒートパイプに温度差がある限り動作し続けるため，その場合，許容下限温度を補償するために保温ヒータが必要となる．それに比べ

LHP

はリザーバを加熱しリザーバ温度を蒸発器温度よりも少しだけ高くすることにより，ループ動作の圧力バランスが崩壊し，作動流体の循環，すなわち熱輸送をストップさせることができる．この特性を利用すれば，熱輸送を行いたくない場合にはわずかな電力により熱輸送をストップさせることができ，保温ヒータの電力低減が可能となる．現在検討が進められている月面着陸機は高温に曝される日照時と非常に低温になる夜間のいずれの時間帯においても熱的に成立させる必要がある．特に太陽電池パネルにより電力を発生できない夜間にいかにヒータ電力を使用せずに機器を保温して許容温度範囲内に制御するかが課題となっているため，LHP を適用すれば機器の排熱が必要な日照時は熱輸送を行い，保温が必要な夜間には熱輸送を停止させることにより，低温／高温いずれの場合にも熱設計が実現できる可能性がある．

2.6

第二章の結論

本章の結論を以下にまとめる．

1) LHP

の動作原理について述べた．

LHP

は作動流体の蒸発潜熱を利用して大量・長距

離熱輸送を行うことができる熱制御デバイスである．日本ではリザーバの位置が異なる

2

種類の

LHP

の研究開発が行われている．蒸発器中心部をリザーバとして使用するリザーバ内蔵型

LHP

はいかなる状況においても蒸発器に液が存在するためリザーバ外付け型

LHP

に比べて起動に対する信頼性は高いという利点を有する一方，配管長が長い場合，リザーバの必要容積が大きくなり，その結果，蒸発器の大型化および蒸発器重量の増大を招くといった欠点もあるため，LHP に求める要求事項に基づき，どちらのタイプの

LHP

が適切か検討を行って選定を行う必要がある．

2) LHP

の動作を

P-T

線図，T-s線図により説明し，熱力学的考察を行った．

3) LHP

の作動流体の選定方法について述べた．作動流体の選定にあたっては，性能の

観点と

LHP

使用材料との適合性の

2

つの観点で検討を行う必要がある．まず性能の観点では，LHP に要求する動作温度範囲の全域にわたって優れた熱輸送特性を示す作動流体を選定することが重要であり，その選定指標として，温度依存性も考慮した物性値により算出されるメリット数について述べた．次に使用材料との適合性については，作動流体が

LHP

に使用されている各材料との適合性がない場合，化学反応により材料に腐食を生じさせたり，不凝縮性ガスを発生させたりする可能性があるため，使用する温度範囲内における作動流体と

LHP

使用材料の適合性をよく調べて，慎重に作動流体を

(35)

29

選定する必要がある．

4)

作動流体の封入量の考え方について述べた．作動流体の封入量の決定とリザーバ容積の設計との間には密接な関係があり，製造時から使用時までの全期間における全てのケースを想定し，リザーバに液が多く存在する高温最悪ケースにおいてもリザーバが液で満たされないという条件と，リザーバに存在する液の量が少なくなる低温最悪ケースにおいてもリザーバが空の状態にならないという条件を同時に満たすような作動流体の封入量およびリザーバの容積を決定する必要がある．

5) LHP

の特徴と宇宙機への適用の利点について述べた．

LHP

は従来型ヒートパイプに

比べて大容量・長距離熱輸送が可能であるとともに，従来型ヒートパイプに比べてその熱輸送特性が重力の影響を受けにくいため，蒸発器と凝縮器の位置関係に制約がないとともに配管の自在なレイアウトが可能である．また，動作温度の高精度な温度制御や熱輸送機能を任意に

ON/OFF

できるといった従来型ヒートパイプが有していない優れた機能を有しており，熱設計の自在性を大幅に向上することができる．
