リリース 8.2
統合ガイド
P/N 302-000-701
REV 01
このドキュメントに記載されている情報は、ドキュメントの出版日現時点の情報です。この情報は予告なく変更されることが あります。 この資料に記載される情報は、現状有姿の条件で提供されています。EMC Corporation は、この資料に記載される情報に関す る、どのような内容についても表明保証条項を設けず、特に、商品性や特定の目的に対する適応性に対する黙示の保証はいた しません。この資料に記載される、いかなる EMC ソフトウェアの使用、複製、頒布も、当該ソフトウェア ライセンスが必要 です。
EMC2、EMC、および EMC のロゴは、EMC Corporation の登録商標または商標です。その他のすべての名称ならびに製品につい
ての商標は、それぞれの所有者の商標または登録商標です。
製品ラインの最新規制のドキュメントについては、EMC オンライン サポート Web サイトの「テクニカル ドキュメントおよび アドバイザリ」セクションにアクセスしてください。
EMC NetWorkerと VMware リリース 8.2 統合ガイド 3
はじめに
第 1 章
改訂履歴第 2 章
概要 VMwareサポートの概要 ... 12 バックアップ / リカバリのタイプ ... 13 ゲスト ベースのバックアップ / リカバリ ... 14 仮想マシンにインストールされる NetWorker に関する推奨事項 ... 14 メリット ... 14 短所... 15 インストール ... 15 構成... 15 ゲスト ベースのバックアップに関する推奨事項と考慮事項 ... 16NetWorker VMware Protection ... 16
メリット ... 16
短所... 16
VADPバックアップ / リカバリ（レガシー）... 17
メリット ... 17
短所... 18
第 3 章
NetWorker VMware Protection NetWorker VMware Protectionについて ... 20システム要件 ... 21 ポート要件... 22 制限事項とサポートされない機能 ... 23 パフォーマンスと拡張性... 25 インストール前の要件 ... 28 DNSの構成... 28 NTP構成 ... 29
EMC Backup and Recoveryアプライアンスのベスト プラクティス .... 29
専用 vCenter ユーザー アカウントと EMC Backup and Recovery 役割の 作成 ... 30
vCenterユーザー アカウントの作成... 30
カスタム役割の作成 ... 30
vSphereクライアント ユーザー アカウント ... 33
EMC Backup and Recoveryアプライアンスのダウンロードおよび導入 .... 34
EMC Backup and Recovery用 OVA のダウンロード... 34
バックアップ / リカバリ用プロキシ割り当て ... 35
EMC Backup and Recoveryアプライアンスの導入 ... 36
外部プロキシの導入 ... 37
EMC Backup and Recoveryアプライアンスのアップグレード... 42
データストアのマッピングの制限 ... 45
［EMC Backup and Recovery 構成］ウィンドウのセットアップ ... 45
［EMC Backup and Recovery 構成］ウィンドウでのインストール後の 構成 ... 48
EMC Backup and Recoveryステータスのタブ ... 49
NMCを使用して VMware 環境をバックアップ ... 52 NetWorkerサーバーの root ユーザーのユーザー権限を設定 ... 52 NMCの VMware Protection にアクセス ... 52 NMCの VMware バックアップ アプライアンス... 54 NMCの VMware 保護ポリシー ... 56 NMCの VMware View... 62 NMC監視ウィンドウからポリシーを手動で開始 ... 67 NMC監視ウィンドウからポリシーを停止 ... 67 NMC監視ウィンドウからポリシー進行状況を表示... 67
NMCでの VMware Backup Appliance の廃止... 67
vSphere Webクライアントを使用した VMware 環境の管理 ... 68
VMware環境のリストア ... 81
FULLVM（イメージ レベル）リストア... 82
ファイル レベルのリストア ... 86
EMC Backup and Recoveryアクティビティの監視 ... 89
最新のタスクの表示 ... 90
アラームの表示 ... 90
イベント コンソールを表示 ... 91
EMC Backup and Recoveryのシャットダウンと起動の手順 ... 92
EMC Backup and Recoveryの容量管理 ... 92
シンまたはシック プロビジョニングされたディスク選択の影響 ... 92
セーブセットのライフサイクル ... 93
チェックポイントおよび EMC Backup and Recovery アプライアンスの ロールバック... 94
EMC Backup and Recoveryアプライアンスの保護 ... 96
相互同期 ... 96
EMC Backup and Recoveryアプライアンスの廃止 ... 97
災害復旧 ... 98
災害復旧ガイドライン... 98
災害復旧向けに EMC Backup and Recovery アプライアンスを準備 .... 98
EMC Backup and Recoveryアプライアンスの災害復旧... 99
EMC Backup and Recoveryアプライアンスおよび Data Domain、 またはテープ デバイスの災害復旧を完了 ... 101
トラブルシューティング... 102
構成に関するチェックリスト... 102
ログ ファイルの場所 ... 103
Windowsシステムでの NetWorker Web サーバの下位レベル ロギングの有効化... 104 時刻同期エラー ... 104 Windows 2008 R2でのクラッシュの作成と分析... 105 外部プロキシの追加 ... 105 NetWorker操作... 105 vCenter Serverの操作... 106 vSphere Webクライアントの操作... 106
EMC Backup and Recoveryアプライアンスのインストール ... 107
EMC Backup and Recoveryアプライアンスの操作 ... 108
EMC Backup and Recoveryのバックアップ操作... 108
EMC Backup and Recoveryリストア操作 ... 111
EMC Backup and Recoveryヘルス チェック ... 112
Data Domain Boostパスワードの変更 ... 112
EMC NetWorkerと VMware リリース 8.2 統合ガイド 5 英語版以外の Windows での vCenter の制限 ... 116 英語版以外の Windows での VADP プロキシ ホストの制限 ... 116 vSphere 5.5サポートの制限事項... 116 転送モード... 117 CBT（更新ブロック追跡）... 118 独立した永続ディスクはバックアップ対象外 ... 118 構成オプション ... 118 タスク 1： VADP プロキシ ホストと Hypervisor リソースの構成 ... 119
Client Backup Configuration Wizardを使用して VADP プロキシ ホストおよび Hypervisor リソースを自動的に構成する ... 119
nsradminを使用した VADP プロキシ ホストと Hypervisor リソースの 構成... 122 タスク 2： バックアップ用の仮想クライアントの構成 ... 126 クライアント バックアップ構成ウィザードを使用した仮想 クライアントの構成 ... 128 ［クライアントのプロパティ］ウィンドウを使用して仮想 クライアントを手動で構成する ... 130 タスク 3： vCenter での VADP ユーザー ロールの作成 ... 131 VADPプロキシ役割の作成 ... 131
NetWorker Hypervisorリソースで指定されているユーザーに、VADP ユーザー役割を割り当てます。... 132 VADPを使用したバックアップ / リカバリに必要な最低限の vCenter権限 ... 132 タスク 4： CBT（更新ブロック追跡）の構成 ... 134 変数 VADP_DISABLE_CBT を使用した CBT の構成 ... 134 nsrvadp_modify_vmコマンドを使用した CBT の構成 ... 135 vSphereクライアント GUI を使用して CBT を有効にする ... 135 VADPソリューションでの VM の管理および監視... 136 VMware環境の変更通知 ... 136
NetWorkerコンソールからの vSphere Web クライアントの起動 （Windows のみ）... 137 VADPバックアップのリカバリ ... 137 VMのファイル ベース リカバリ ... 137 ローカル ホストでのファイル ベース リカバリの実行... 138 CIFSシェアを使用したファイル ベース リカバリの実行 ... 138 ダイレクト リカバリでのファイル ベース リカバリの実行 ... 139 フル VM のイメージ レベル（シングル ステップ）リカバリ... 139 推奨事項と考慮事項 ... 139 NetWorkerユーザー プログラムからのイメージ レベル リカバリの 実行... 141 コマンド ラインからのイメージ レベル リカバリの実行 ... 142 VADPイメージ レベル バックアップと従来のゲスト ベース バックアップが混在する VM のリカバリ... 143 異なる FARM または vCenter へのイメージ レベル リカバリ ... 145 NBDSSL、SAN または Hotadd 転送モードを使用する VM の リカバリ ... 146
Windows 2008で SAN または Hotadd 転送モードを使用する VM の リカバリ ... 146 NetWorker 7.6 SP2よりも前の VM バックアップのリカバリ... 147 VADPのプランニングとベスト プラクティス... 147 VADPバックアップ / リカバリに関する推奨事項と考慮事項 ... 148 アプリケーション レベルの整合性があるバックアップ... 149 物理プロキシか仮想プロキシかの選択 ... 150 VADPスナップショットに関する推奨事項 ... 151 Data Domainシステムに関する推奨事項 ... 154
ネットワークとファイアウォールのポート要件 ... 155 VADPプロキシのメモリ要件 ... 156 VADPマウント ポイントの推奨事項とスペースに関する考慮事項 .. 157 VMでのテープ ドライブのサポート ... 158 転送モードに関する推奨事項と考慮事項 ... 160 パフォーマンスの最適化 ... 163 LUNへの VADP プロキシ アクセス ... 164 VCBと VADP からのアップグレード（NetWorker 8.1 以前）... 166 既存の NetWorker サーバと VCB プロキシのアップグレード ... 166 アップグレード後の vCenter の役割権限の変更 ... 168 NetWorker 7.6 SP2以降へのプロキシ クライアントのみのアップ グレード ... 169 vCenterを使用するためのアップグレード（VM バックアップの ために ESX/ESXi サーバが以前使用されていた場合）... 170 VADPと VCB でのプロキシの領域要件の変化... 170
64ビット Windows ホスト上の Virtual Center でのアップグレード 後の処理 ... 171
第 5 章
ライセンス 仮想環境向けの合理化されたライセンス ... 174 VADP以外の構成の物理 ESX ホスト... 174 ゲスト ベースのライセンス ... 174 NetWorker VMware保護のライセンス ... 175 VADPのライセンス... 176 アップグレード後に既存のライセンスを使用して VADP を サポート ... 176用語
索引
EMC NetWorkerと VMware リリース 8.2 統合ガイド 7 製品ラインを改善するための努力の一環として、EMC ではソフトウェアおよびハー ドウェアのリビジョンを定期的にリリースしています。そのため、このドキュメン トで説明されている機能の中には、現在お使いのソフトウェアまたはハードウェア のバージョンによっては、サポートされていないものもあります。製品のリリース ノートには、製品の機能に関する最新情報が記載されています。 製品が正常に機能しない、またはこのマニュアルの説明どおりに動作しない場合に は、EMC の担当者にお問い合わせください。 注： このマニュアルには、発行時点で正確だった情報が記載されています。EMC オ ンライン サポート Web サイトでは、このマニュアルの新しいバージョンがリリース されている可能性があります。EMC オンライン サポート Web サイトをチェックし、 このマニュアルの最新バージョンを使用していることを確認してください。
目的
このドキュメントでは、NetWorker と VMware の統合について説明します。対象読者
このドキュメントは、NetWorker ドキュメント セットの一部であり、ネットワーク 上でのバックアップのセットアップおよび維持を担当するシステム管理者を対象に しています。日々のバックアップを監視するオペレータにも便利なマニュアルです。関連ドキュメント
次に示す EMC 関連の資料に補足情報が記載されています。 ◆ 「EMC NetWorker インストール ガイド」 すべてのサポート プラットフォームのクライアント、コンソール、サーバの NetWorkerソフトウェアをインストールまたは更新する手順を説明しています。◆ 「EMC NetWorker Cluster Integration Guide」
クラスタ サーバおよびクライアントでの NetWorker ソフトウェアに関する情報 が記載されています。
◆ 「EMC NetWorker 管理ガイド」
NetWorkerソフトウェアを構成および管理する方法を説明しています。
◆ 「EMCNetworker および EMC Data Domain Deduplication Device 統合ガイド」
NetWorker環境での Data Domain デバイスを使用したデータ重複排除バックアッ プおよびストレージの計画および構成に関する情報が記載されています。
◆ 「EMC NetWorker および EMC Avamar 統合ガイド」
NetWorker環境で Avamar を使用するための計画および構成に関する情報が記載 されています。
◆ 「EMC NetWorker NAS デバイス向けスナップショット管理統合ガイド」
NASデバイスのレプリケーション テクノロジーを使用して作成した本番データ
のスナップショット コピーのカタログ化および管理の方法について説明してい ます。
◆ 「EMC NetWorker スナップショット管理統合ガイド」 EMCストレージ アレイのミラー テクノロジーを使用して作成した本番データの スナップショット コピーのカタログ化と管理を行うための機能に関する情報が 記載されています。 ◆ 「EMC NetWorker リリース ノート」 最新の EMC NetWorker ソフトウェアの新機能と変更内容、修正された問題、既知 の制限事項、環境、システム要件に関する情報が記載されています。 ◆ 「EMC NetWorker ライセンス ガイド」 NetWorker製品および機能のライセンスに関する情報が記載されています。
◆ 「EMC NetWorker License Manager 9th Edition Installation and Administration Guide」
NetWorker License Manager製品のインストール、設定、および構成に関する情報 が記載されています。
◆ 「EMC NetWorker エラー メッセージ ガイド」
一般的な NetWorker エラー メッセージに関する情報が記載されています。
◆ 「EMC NetWorker コマンド リファレンス ガイド」
NetWorkerのコマンドおよびオプションに関する参照情報が記載されています。
◆ 「EMC Networker Performance Optimization Planning Guide」
NetWorkerの基本的なパフォーマンス チューニングに関する情報が記載されてい ます。 ◆ 「EMC NetWorker セキュリティ構成ガイド」 このガイドでは、製品を安全に運用するために求められる NetWorker で使用可能 なセキュリティ構成設定、安全な展開、および物理的なセキュリティ制御につい て概要を説明します。 ◆ 「EMC Networker サーバ災害復旧および高可用性ベスト プラクティス ガイド」 NetWorker災害復旧を設計および計画する方法について説明しています。 ただ し、詳細な災害復旧の手順は説明しません。NPG（NetWorker Procedure Generator）の「災害復旧」のセクションでは、詳細な手順を説明しています。
◆ 「EMC NetWorker Updating from a Previous Release Guide」
NetWorkerソフトウェアを以前にインストールされたリリースから更新する方法
を説明しています。
◆ 「EMC NetWorker 管理コンソール オンライン ヘルプ」
NetWorker Management Consoleと NetWorker の［Administration］ウィンドウで 日常の管理タスクを実行する方法を説明しています。
◆ 「EMC NetWorker User オンライン ヘルプ」
NetWorkerサーバの Microsoft Windows クライアント インタフェースである NetWorker Userプログラムを使用して、ネットワーク経由でファイルをバック アップ、リカバリ、アーカイブ、取得する方法を説明しています。
◆ 「EMC NetWorker Online Software Compatibility Guide」
NetWorker、NetWorker のモジュールとオプション、AlphaStor および EMC Backup & Recovery Managerについてサポートされるクライアント、サーバー、ストレー ジ ノードのオペレーティング システムの一覧が記載されています。
EMC NetWorkerと VMware リリース 8.2 統合ガイド 9 「Online Software Compatibility Guide」には、EMC オンライン サポート サイト （support.emc.com）でアクセスできます。［製品ごとのサポート］ページで、［製 品の検索］を使用して NetWorker を検索してから、［インストール、ライセンス、 構成］リンクを選択します。 ◆ テクニカル ノートとホワイト ペーパー 重要なビジネス上の問題や要件に適用される製品の詳細な技術的観点が記載され ています。テクニカル ノートとホワイト ペーパーの種類には、テクノロジーお よびビジネスの考慮事項、応用テクノロジー、詳細な論評、およびベスト プラ クティスの計画が含まれます。
本書で使用されている表記規則
EMCでは、特別な注意を要する事項に次の表記法を使用します。 「通知」は障害に結びつく情報を示します。 注： 重要ではあるが、危険ではない情報を表します。 表記規則 本書では、以下の表記規則を使用します。 標準フォント 処理手順を除く本文で、以下の場合に使用： • インタフェース要素の名前（ウィンドウ、ダイアログ ボックス、 ボタン、フィールド、メニューの名前） • リソース、属性、プール、論理式、ボタン、DQL ステートメント、 キーワード、節、環境変数、関数、ユーティリティの名前 • URL、パス名、ファイル名、ディレクトリ名、コンピュータ名、リ ンク、グループ、サービス キー、ファイル システム、通知 太字 処理手順を除く本文で、以下の場合に使用 : コマンド、デーモン、オ プション、プログラム、プロセス、サービス、アプリケーション、 ユーティリティ、カーネル、通知、システム コール、マニュアル ページの名前 処理手順で、以下の場合に使用： • インタフェース要素の名前（ウィンドウ、ダイアログ ボックス、 ボタン、フィールド、メニューの名前） • 具体的にユーザーが選択する、クリックする、押す、または入力す るもの 斜体 処理手順を含むすべてのテキストで、以下の場合に使用： • 本文内で参照される出版物の完全なタイトル • 強調（新規用語など） • 変数 クーリエ 以下の場合に使用： • エラー メッセージやスクリプトなどのシステム出力 • 本文以外で使用される、URL、完全なパス、ファイル名、プロンプ ト、構文 クーリエ、太字 特定のユーザー入力に使用（コマンドなど） クーリエ、斜体 処理手順で、以下の場合に使用： • コマンド ラインの変数 • ユーザーが入力する変数 < > 山括弧内はユーザーが入力するパラメーターまたは変数を示す ［ ］ オプション値情報の入手方法
EMCのサポート情報、製品情報、ライセンス情報は、次の場所で入手できます。 製品情報 — ドキュメント、リリース ノート、ソフトウェアの更新、または EMC 製 品、ライセンス、サービスに関しては、以下の EMC オンライン サポート サイトをご 覧ください（登録が必要です）。 http://support.emc.com テクニカル サポート — テクニカル サポートが必要な場合は、EMC オンライン サ ポート用 Web サイトにアクセスし、［サポート］を選択します。［サポート］ページ には複数のオプションがあり、その中にサービス リクエストを作成できるオプショ ンがあります。サービス リクエストを開始するには、有効なサポート契約が必要で す。有効なサポート契約の入手方法の詳細や、アカウントに関する質問については、 EMC販売担当者にお問い合わせください。 オンライン コミュニティ Networkerサポート フォーラム：Networker に関するすべての質問のための、オンラ イン サポート フォーラムです。 https://community.emc.com/community/support/networker Networkerオンライン：他のユーザーと交流し、ベスト プラクティスを共有し、最新 の製品情報を入手するためのオンライン フォーラムです。 http://japan.emc.com/networkeronlineご意見
マニュアルの正確性、構成および品質を向上するため、お客様のご意見をお待ちし ております。本書についてのご意見を以下のメール アドレスにお送りください。 [email protected]改訂履歴
次の表に、このドキュメントの改訂履歴を示します。 | 縦棒は、他の選択を示す「OR」を意味する { } 中括弧内は、ユーザーが指定する必要のある内容を示す （例 : x、y、z） ... 省略記号は、例の中で省略した重要でない情報を示す リビジョン 日付 追加または変更されたセクションの説明 01 2014年 6月 18 日 NetWorker 8.2がリリースされました。概要 11
概要
この章では、次のトピックについて説明します。
◆ VMwareサポートの概要 ... 12
◆ ゲスト ベースのバックアップ / リカバリ... 14
◆ NetWorker VMware Protection ... 16
VMware
サポートの概要
Networkerソフトウェアは、VMware 仮想クライアントの 3 種類のバックアップ / リカバ リ ソリューションをサポートしています。以下の各ソリューションでは、vSphere サーバ外部のホストにある NetWorker サーバを使用するか、または vSphere サーバ 内のゲスト ホストで NetWorker サーバを構成することができます。 ◆ ゲスト ベースのバックアップ / リカバリ：このオプションを使用するには、各仮 想マシン ホストに NetWorker クライアントをインストールする必要があります。 物理マシンと同じワークフローが実装されるため、これは広く使用されている VM保護方法です。これは、バックアップの構成とリカバリ オプションが、管理 者が精通している従来の方法に従っていることを意味します。追加の構成要件は ありませんが、物理サーバとリソースの負荷と、各ゲストでの NetWorker のメン テナンスの要件に関する多くの考慮事項があります。◆ NetWorker VMware保護：NetWorker 8.1 で初めて導入された NetWorker 統合 VMware バックアップ / 監視ソリューションです。このソリューションでは、EMC Backup and Recoveryアプライアンス（VMware バックアップ アプライアンス） を vSphere サーバーに導入して NetWorker および vCenter に登録すると、NMC で
VMwareバックアップ アプライアンスを使用してバックアップおよびクローン
ポリシーを作成し、そのバックアップ ポリシーを VM/VMDK に割り当てること ができます。また、vSphere Web クライアントの EMC Backup and Recovery イン ターフェイスには管理オプションが用意されています。ポリシーを実行した後 で、vSphere Web クライアントからイメージ レベル リカバリを実行したり、 EMC Data Protection Restore Clientインターフェイスからファイル レベルのリカ バリを実行したりできます。
◆ VADP（レガシー）：VADP（vStorage APIs for Data Protection）テクノロジーを使用
して、バックアップ処理を NetWorker サーバーから別のバックアップ プロキシ ホストにオフロードします。また、このオプションは、環境の変更時に通知を提 供します。このオプションでは、プロキシ ホストがワークロードを引き継ぐの で、リソースの使用率に関する問題を回避できます。また、VADP では各ゲスト に NetWorker クライアントをインストールする必要がないことから、ゲスト ベースのバックアップ / リカバリよりも保守の負担を軽減できます。しかし、こ のオプションは構成がより複雑になり、追加のハードウェアおよびインフラスト ラクチャも必要になります。
バックアップ / リカバリのタイプ 13
バックアップ / リカバリのタイプ
次の表に、ゲスト ベース、VADP、NetWorker VMware Protection のバックアップ / リ カバリの簡単な比較を示します。

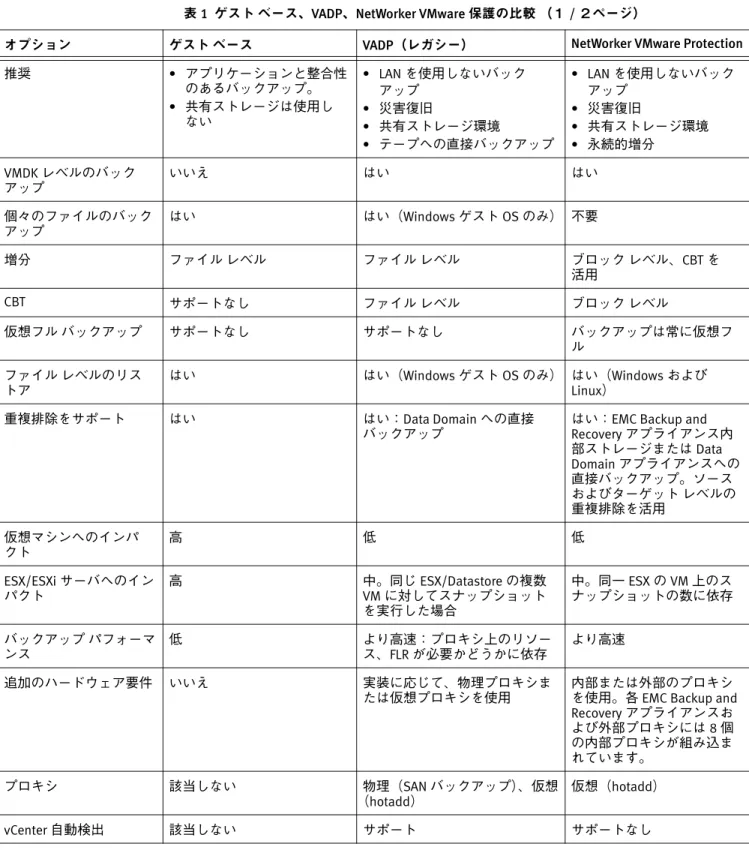

表 1 ゲスト ベース、VADP、NetWorker VMware 保護の比較 （１ / ２ページ）
オプション ゲスト ベース VADP（レガシー） NetWorker VMware Protection
推奨 • アプリケーションと整合性 のあるバックアップ。 • 共有ストレージは使用し ない • LANを使用しないバック アップ • 災害復旧 • 共有ストレージ環境 • テープへの直接バックアップ • LANを使用しないバック アップ • 災害復旧 • 共有ストレージ環境 • 永続的増分 VMDKレベルのバック アップ いいえ はい はい 個々のファイルのバック アップ はい はい（Windows ゲスト OS のみ） 不要 増分 ファイル レベル ファイル レベル ブロック レベル、CBT を 活用 CBT サポートなし ファイル レベル ブロック レベル 仮想フル バックアップ サポートなし サポートなし バックアップは常に仮想フ ル ファイル レベルのリス トア はい はい（Windows ゲスト OS のみ） はい（Windows および Linux） 重複排除をサポート はい はい：Data Domain への直接 バックアップ
はい：EMC Backup and Recoveryアプライアンス内 部ストレージまたは Data Domainアプライアンスへの 直接バックアップ。ソース およびターゲット レベルの 重複排除を活用 仮想マシンへのインパ クト 高 低 低 ESX/ESXiサーバへのイン パクト 高 中。同じ ESX/Datastore の複数 VMに対してスナップショット を実行した場合 中。同一 ESX の VM 上のス ナップショットの数に依存 バックアップ パフォーマ ンス 低 より高速：プロキシ上のリソー ス、FLR が必要かどうかに依存 より高速 追加のハードウェア要件 いいえ 実装に応じて、物理プロキシま たは仮想プロキシを使用 内部または外部のプロキシ を使用。各 EMC Backup and Recoveryアプライアンスお よび外部プロキシには 8 個 の内部プロキシが組み込ま れています。 プロキシ 該当しない 物理（SAN バックアップ）、仮想 （hotadd） 仮想（hotadd） vCenter自動検出 該当しない サポート サポートなし
ゲスト ベースのバックアップ / リカバリ
ゲスト ベースのバックアップ / リカバリ操作は、シンプルで使いやすい実装を提供 します。従来、ほとんどの物理マシンのバックアップ / リカバリ操作にはこの方法 が採用されてきました。したがって、仮想マシンのバックアップでもこの方法を使 用するのは簡単です。使用される仮想テクノロジーに関係なく、VM は、仮想化ハー ドウェア乗でホストされる完全な OS のインストールです。VM は、NetWorker のク ライアント側の仮想マシンで実行される物理的な基本テクニックと同じテクニック を使用して保護できます。物理マシンと仮想マシンには同じ OS サポート ルールが 適用されます。仮想マシンにインストールされる NetWorker に関する推奨事項
NetWorkerソフトウェアを VM にインストールする前に、次の考慮事項を確認してく ださい。◆ ESX外部のホストを NetWorker サーバとして使用しない場合は、NetWorker サーバ
をホストする VM 用の CPU の予約と共有を増やします。
◆ NetWorkerストレージ ノードをホストする VM 用のメモリの予約を増やします。
◆ NetWorkerサーバとストレージ ノードをホストするVMの再起動の優先順位を高く
設定します。
◆ NetWorkerサーバ、NetWorker クライアント、NetWorker ストレージ ノードをホス トする VM に同じ仮想スイッチを接続します。 ◆ NetWorkerクライアントのゲスト ベースの重複排除を活用します。 ◆ すべての VM クライアントのバックアップを同時に開始しないでください。 ESX/ESXiへのインパクトを抑えるようにバックアップを調整してください。
メリット
ゲスト ベースのバックアップの長所は、次のとおりです。 ◆ データベースとアプリケーションのバックアップをサポートしています。この構 成は、ゲスト ホストでの適切な NetWorker データベースまたはアプリケーショ 構成 NetWorkerクライアントは、 クライアント構成ウィザード を使用して構成されます。 NetWorkerクライアントとして のプロキシおよび仮想マシンは、 クライアント構成ウィザードを 使用して構成されます。EMC Backup and Recoveryア プライアンスは Web インタ フェースを使用して登録さ れます VMを EMC NetWorker ク ライアントとして構成し ますか ? はい はい いいえ サポートされる転送 モード 該当しない hotadd|san|nbd|nbdssl hotadd（デフォルト）、nbd （フォールバック） 表 1 ゲスト ベース、VADP、NetWorker VMware 保護の比較 （２ / ２ページ）
ゲスト ベースのバックアップ / リカバリ 15
◆ NetWorkerサーバとクライアントのファイル インデックスにより、保護されてい
るすべてのデータが元の仮想マシンに対して正確に参照されます。
◆ 個々のファイルを VM に直接リストアできます。
◆ 増分バックアップを容易に構成できます。
◆ DRS（Distributed Resource Scheduling）や VMotion などの VMware の高度な機能や
構成がサポートされており、NetWorker のパフォーマンスへのインパクトはあり ません。 ◆ ホスト ベースの重複排除がサポートされています。 ◆ すべての NetWorker ディレクティブがサポートされています。 ◆ リカバリを容易に実行できます。リカバリ プロセスは、ユーザーがファイルを 物理ホストにリカバリするプロセスと完全に同じであり、個々のユーザーが独自 のリカバリを実行できます。
短所
ゲスト ベースのバックアップの短所は次のとおりです。 ◆ イメージ レベルのバックアップ / リカバリがサポートされていません。災害復旧 のサポートでは、ほとんどの場合イメージ レベルのアックアップとリカバリが 使用されます。 ◆ また、ソース ベースの重複排除を使用しても、1 つの仮想マシンにかかるバック アップ プロセスの負荷によって、同じ物理 ESX 上のすべての VM に対して使用 可能なシステム リソースに悪影響が生じます。 ◆ 多大なリソースを使用するバックアップでは、多くの場合、共有ネットワークお よび CPU リソースに高い負荷がかかります。 ◆ 各仮想マシン上にインストールされているクライアント ソフトウェアの管理と 更新が必要です。 ◆ バックアップ処理を発生させるには、仮想マシンの電源がオンになっている必要 があります。 ◆ BMR（ベア メタル リカバリ）がサポートされていません。インストール
インストールの点ではゲスト ベースのバックアップ / リカバリが最も単純です。 NetWorkerクライアント ソフトウェアを仮想マシンにインストールします。仮想マ シンのインストール手順は、物理マシンでホストされるオペレーティング システム の手順と同じです。構成
標準的なファイル システムのバックアップでは、仮想マシンのクライアント構成は、 物理マシンの構成手順と同じです。ゲスト ベースのバックアップに関する推奨事項と考慮事項
1つの仮想マシンでゲスト ベースのバックアップ アクティビティが発生すると、親
の ESX Server に大きな負荷がかかり、その ESX Server 上でホストされている他のす べての仮想マシンに間接的なインパクトを及ぼす可能性があります。それぞれの物 理 ESX Server で実行される同時バックアップ ジョブ数を制限するため、バックアッ プ スケジュールを構成してください。たとえば、さまざまな時点で個々の ESX に与 えるインパクトを最小化し、バックアップのスループットを最大化するために、 NetWorkerバックアップ グループを使用して、複数の ESX で選択した VM をバック アップできます。 NetWorkerには、フル バックアップの必要性を最小限に抑えるかまたは排除するた めに使用できるテクノロジーが組み込まれています。増分バックアップのみを実行 する場合、NetWorker は前回のバックアップ以降に変更されたデータだけをストレー ジ ノードにコピーします。これにより、バックアップに伴う I/O とバックアップ ネットワーク トラフィックの量が大幅に減少します。また、ゲスト ベースの重複排 除を活用して、CPU とメモリの競合を排除することで、ESX 共有リソースへのイン パクトを最小化できます。 このバックアップ テクニックは、データベースとアプリケーションのバックアップ において特に効果的です。VM でのデータベースまたはアプリケーションのバック アップの構成は、基本的には物理マシン上に同じデータベースとアプリケーション のバックアップを構成するのと同じです。このテクニックは、データベースとアプ リケーションのバックアップを簡素化および拡張し、多くの場合、差分機能と VM への直接的なリストアを提供します。データベースに対するゲスト ベースのデータ ベース重複排除もサポートされており、ESX のリソースへのインパクトを最小化す るために役立ちます。
NetWorker VMware Protection
NetWorker VMware保護には EMC Backup and Recovery アプライアンスがあります。こ のアプライアンスを導入および構成すると、NMC でバックアップおよびクローン ポ リシーを設定し、そのポリシーに VM/VMDK を割り当てることができます。
メリット
NetWorker VMware Protectionの長所は、次のとおりです。
◆ 永続的増分がサポートされています。 ◆ 既存の AVE テクノロジーを使用します。 ◆ LinuxおよびWindowsでのVMへの直接ファイル レベル リカバリがサポートされて います。 ◆ 高度なFLRを使用して他のVMからVMへのファイル レベル リカバリを実行します。
短所
VADPバックアップ / リカバリ（レガシー） 17
◆ EMC Backup and Recoveryアプライアンス /VMware Backup Appliance は、VMware VDPまたはサード パーティ バックアップ プラグ インと同じ vCenter で共存する ことができません。
VADP
バックアップ / リカバリ（レガシー）
NetWorkerでは、VM 向けのクライアント バックアップ テクノロジーの他に VMware の VADP テクノロジーを提供しています。 VADPにより、VMware のスナップショット技術（VM のポイント イン タイム コ ピー）を使用して、VADP バックアップ プロキシ サーバ（物理マシンまたは仮想マ シン）からバックアップを実行できます。VADP は、vCenter Server で使用できます。メリット
VADPの長所は次のとおりです。 ◆ ESXから VADP プロキシ サーバにバックアップ プロセスの負荷を移動できます。 ◆ VMware仮想マシン スナップショット テクノロジーの使用によって、バックアッ プ時間を不要にします。 ◆ Microsoft Windowsゲスト オペレーティング システムを実行中の VM 内のすべての ファイルに対して、ALLVMFS セーブセットを使用したバックアップをサポートし ます。 ◆ Microsoft Windowsゲスト オペレーティング システムを実行中の VM に対して、特 定のファイルまたはフォルダのバックアップをサポートします。 ◆ Microsoft Windowsゲスト オペレーティング システムを実行中の VM に対して、増 分および非レベル 0 バックアップをサポートします。 注： 増分および非レベル 0 バックアップでは、ファイルのリカバリを実行できま す。VM 全体のリカバリは、レベル 0 の *FULL* セーブセット バックアップでの みサポートされます。 ◆ VMwareによってサポートされるゲスト オペレーティング システムを実行中の仮 想マシンで、イメージ レベルのバックアップをサポートします。 ◆ イメージ レベルのバックアップから個々のファイルをリカバリできます （Windows NTFS のみ）。 ◆ VMとサーバ間での重複排除をサポートします。 ◆ 同じ ESX 上でホストされているターゲット VM とその他の VM へのバックアップの インパクトが最小化されます。 ◆ 各仮想マシンに NetWorker ソフトウェアをインストールする必要はありません。 ◆ VADPプロキシ サーバをファイバ チャネル アダプタを介して SAN に接続できるた め、LAN を使用しないバックアップを提供します。◆ DRS（Distributed Resource Scheduling）や VMotion などの VMware の高度な機能や 構成がサポートされており、NetWorker のパフォーマンスへのインパクトはあり ません。
短所
VADPの短所は次のとおりです。 ◆ 非 NTFS システムのイメージ レベル バックアップからファイル レベルのリストア はサポートされていません。 ◆ 増分CBTバックアップからのVM全体のイメージ レベルのリカバリはサポートされ ていません。NetWorker VMware Protection 19
NetWorker VMware Protection
この章は、次のトピックで構成されています。
◆ NetWorker VMware Protectionについて ... 20
◆ システム要件... 21
◆ ポート要件... 22
◆ 制限事項とサポートされない機能 ... 23
◆ パフォーマンスと拡張性 ... 25
◆ インストール前の要件 ... 28
◆ 専用 vCenter ユーザー アカウントと EMC Backup and Recovery 役割の作成 ... 30
◆ EMC Backup and Recoveryアプライアンスのダウンロードおよび導入... 34
◆ データストアのマッピングの制限 ... 45
◆ ［EMC Backup and Recovery 構成］ウィンドウのセットアップ ... 45
◆ ［EMC Backup and Recovery 構成］ウィンドウでのインストール後の構成 ... 48
◆ NMCを使用して VMware 環境をバックアップ ... 52
◆ vSphere Webクライアントを使用した VMware 環境の管理... 68
◆ VMware環境のリストア ... 81
◆ EMC Backup and Recoveryアクティビティの監視 ... 89
◆ EMC Backup and Recoveryのシャットダウンと起動の手順 ... 92
◆ EMC Backup and Recoveryの容量管理... 92
◆ チェックポイントおよび EMC Backup and Recovery アプライアンスのロール バック ... 94
◆ 相互同期 ... 96
◆ EMC Backup and Recoveryアプライアンスの廃止 ... 97
◆ 災害復旧 ... 98
◆ トラブルシューティング ... 102
注： このマニュアルでは、VMware Backup Appliance および EMC Backup and Recovery アプライアンスは同一のアプライアンスを表しています。
NMCでは、VMware バックアップ目的の場合はこのアプライアンスを VMware Backup Applianceと呼びます。したがってこのマニュアルでは、NMC のソリュー ションについて説明するときには VMware Backup Appliance を使用します。
vCenter管理者に対し、vSphere Client では、VM（仮想マシン）環境の保護を目的と した場合はこのアプライアンスを EMC Backup and Recovery アプライアンスと呼びま す。したがってこのマニュアルでは、vCenter の観点からこのソリューションを説明 するときには EMC Backup and Recovery を使用します。
NetWorker VMware Protection
について
Networker VMware Protectionとは、NetWorker 8.1 で初めて実装された NetWorker 統合 の VMware バックアップ / 監視 / リカバリ ソリューションのことです。このソ リューションでは NMC を使用して、VMware バックアップ アプライアンスのバック アップおよびクローン ポリシーを作成し、作成したポリシーをデータセンター、ク ラスター、VM、VMDK に割り当てできます。
vSphereサーバに EMC Backup and Recovery アプライアンスを導入し、NetWorker と
vCenterに登録すると、このソリューションが使用できるようになります。ポリシー
バックアップを実行した後で、vSphere Web クライアントから対象バックアップのフ ル リカバリを実行したり、EMC Data Protection Restore Client ユーザー インターフェ イスからファイル レベルのリカバリを実行したりできます。
次の表に、NMC のタスクと、vSphere Web Client および EMC Data Protection Restore Clientのタスクの比較を示します。 表 2 NetWorker VMware データ保護タスク プログラム / 役割 タスク NMC • データ保護ポリシーを作成および編集し、災害復旧向けのバック アップ、クローン、チェックポイント バックアップなどの操作を 実行します。 • VMwareバックアップ アプライアンスにポリシーを割り当て • ポリシーに VM/VMDK を割り当て • ポリシーを開始またはスケジュール設定してポリシーに関連する バックアップおよびクローン操作を実行 注：NMC からポリシーを開始するときには、ポリシーに定義されて いるアクションに応じて、バックアップとクローンの両方を実行でき ます。
VMware vSphere Web Clientの EMC Backup and Recovery ユーザー インター フェイス • NMCで作成したポリシーへの VM/VMDK の割り当て この操作では NMCの使用を推奨しています。 • ポリシー全体（ポリシーに関連するバックアップおよびクローン 操作）を実行するアドホック バックアップ（今すぐバックアップ） の開始 • フル VM バックアップのリストア • VMDKバックアップのリストア • Data Domainシステムからインスタント リストア
注：Windows プラットフォームのみをサポートし、Adobe Flash Player バージョン 11.5 が必要です。
EMC Data Protection Restore Client
• ファイル レベル リストアの実行
注：Windows と Linux の両方のプラットフォームをサポートします。 Linuxプラットフォームには Adobe Flash Player バージョン 11.2 が必 要です。
システム要件 21
システム要件
次の表に、NetWorker VMware Protection に必要なコンポーネントの一覧を示します。 注： EMC Backup and Recovery アプライアンスは、2 種類の容量（0.5 TB および 4 TB OVA）で入手可能です。システム要件に応じて、いずれか 1 個のアプライアンスの みをダウンロードする必要があります。詳細については、34ページの「EMC Backup and Recovery用 OVA のダウンロード」のセクションを参照してください。

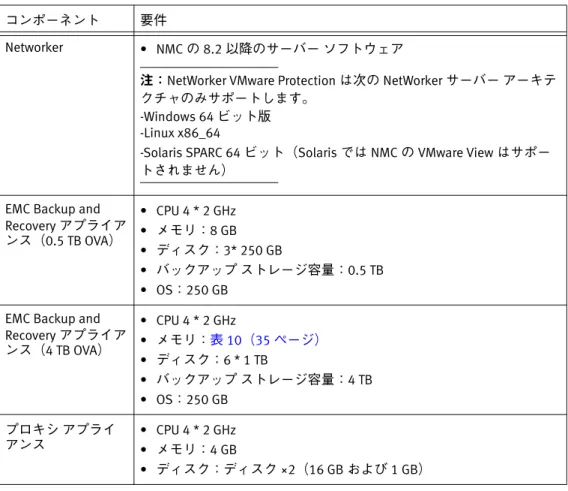

表 3 NetWorker VMware Protection の要件
コンポーネント 要件
Networker • NMCの 8.2 以降のサーバー ソフトウェア
注：NetWorker VMware Protection は次の NetWorker サーバー アーキテ クチャのみサポートします。
-Windows 64ビット版 -Linux x86_64
-Solaris SPARC 64ビット（Solaris では NMC の VMware View はサポー トされません）
EMC Backup and Recoveryアプライア ンス（0.5 TB OVA） • CPU 4 * 2 GHz • メモリ： 8 GB • ディスク： 3* 250 GB • バックアップ ストレージ容量： 0.5 TB • OS： 250 GB
EMC Backup and Recoveryアプライア ンス（4 TB OVA） • CPU 4 * 2 GHz • メモリ： 表 10（35 ページ） • ディスク： 6 * 1 TB • バックアップ ストレージ容量： 4 TB • OS： 250 GB プロキシ アプライ アンス • CPU 4 * 2 GHz • メモリ： 4 GB • ディスク： ディスク ×2（16 GB および 1 GB）
ポート要件
NetWorker VMware Protectionソリューションでは、次の表で説明するポートが必要 です。

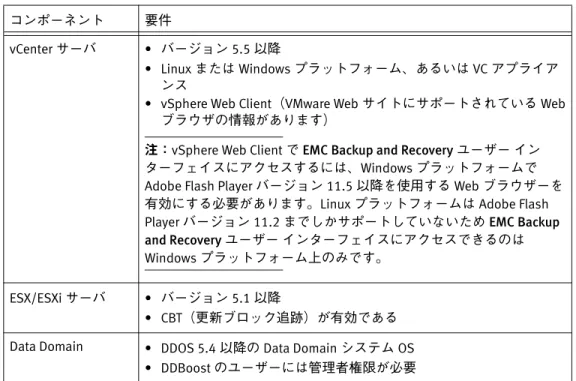

vCenterサーバ • バージョン 5.5 以降
• Linuxまたは Windows プラットフォーム、あるいは VC アプライア ンス
• vSphere Web Client（VMware Web サイトにサポートされている Web ブラウザの情報があります）
注：vSphere Web Client で EMC Backup and Recovery ユーザー イン ターフェイスにアクセスするには、Windows プラットフォームで Adobe Flash Playerバージョン 11.5 以降を使用する Web ブラウザーを 有効にする必要があります。Linux プラットフォームは Adobe Flash Playerバージョン 11.2 までしかサポートしていないため EMC Backup and Recoveryユーザー インターフェイスにアクセスできるのは
Windowsプラットフォーム上のみです。
ESX/ESXiサーバ • バージョン 5.1 以降
• CBT（更新ブロック追跡）が有効である
Data Domain • DDOS 5.4以降の Data Domain システム OS • DDBoostのユーザーには管理者権限が必要
コンポーネント 要件
表 4 受信ポート要件
From（送信者） 接続先 ポート 目的
Data Domain VMwareバックアップ ア
プライアンス
161 SNMPトラップ
NetWorkerサーバー VMwareバックアップ ア プライアンス
8543 NetWorker VMware Protection Webサー ビスによるバックアップの開始およ び監視
NetWorkerサーバー VMwareバックアップ ア プライアンス
7937-9936（RPC） チェックポイント バックアップ
EMC Data Protection Restore Clientインターフェイス
VMwareバックアップ ア プライアンス
8543 FLR（ファイル レベルのリカバリ）
EMC Backup and Recovery 構成 VMwareバックアップ ア プライアンス 8543 VMwareバックアップ アプライアン ス構成 vCenter VMwareバックアップ ア プライアンス
8543 vSphere Webクライアント向け EMC
制限事項とサポートされない機能 23
制限事項とサポートされない機能
NetWorker VMware Protectionソリューションを導入する前に、以下の制限事項とサ ポートされない機能を確認してください。
◆ vCenterサーバーを EMC Backup and Recovery アプライアンスおよび NetWorker サー
バーに登録する場合は、必ずすべてのインスタンスに FQDN のみ、または IP の みを指定します。FQDN と IP の組み合わせは使用しないでください。
◆ vCenterが複数ある場合は、アプライアンスの登録先と同じ vCenter によって管理 される ESX ホストに、EMC Backup and Recovery アプライアンスを導入する必要 があります。上記を実行しない場合、vCenter インベントリから指定された EBR が見つからない内容の接続エラーが表示されます。
◆ EMC Backup and Recoveryアプライアンス内部ストレージまたは Data Domain シス
テムに対してのみバックアップできます。
◆ Data Domainシステムから EMC Backup and Recovery アプライアンス内部ストレー
ジに対して、バックアップのクローンは作成できません。 表 5 送信ポート要件：外部プロキシ 送信元 送信先 ポート 目的 VMwareバックアップ アプ ライアンス DNS 53 名前解決 VMwareバックアップ アプ ライアンス NetWorkerサーバー 8080 NetWorkerで操作の開始 VMwareバックアップ アプ ライアンスおよび外部プロ キシ NetWorkerサーバー 7937-9936（RPC） NetWorkerクライアント通信 VMwareバックアップ アプ ライアンスおよび外部プロ キシ Data Domain 7、22、80、111、 131、163、2049、 2052
Data Domain Management
VMwareバックアップ アプ ライアンス
VMware SSO 7444 SSOに認証
VMwareバックアップ アプ ライアンスおよび外部プロ キシ vCenter 443 vCenterの統合 VMwareバックアップ アプ ライアンスおよび外部プロ キシ ESXサーバー 443、111、902 バックアップ / リカバリの動作 VMwareバックアップ アプ ライアンス 外部プロキシ 28002∼ 28009 （NetWorker 8.2 より前 のバージョン） 28102（NetWorker 8.2 以降） MCSからプロキシの通信 外部プロキシ VMwareバックアップ ア プライアンス 28001、27000、 29000 外部プロキシから MCS および GSAN
◆ EMC Backup and Recoveryアプライアンス内部ストレージから Data Domain システ ムを含むその他のデバイスに対して、バックアップのクローンは作成できま せん。
◆ Data Domainシステムへのバックアップは、別の Data Domain システム、AFTD、
テープにのみクローンを作成できます。
◆ NetWorkerでは、デフォルトの EMC Backup and Recovery アプライアンス（NMC で は VMware バックアップ アプライアンスと表示）は、ターゲット セッション
=50および最大セッション数 =200 という値を使用して作成されます。これら
は、NetWorker で作成されるデバイスの通常のデフォルト値よりも大きな値で す。これらの値が大きくなるのは、各アプライアンスまたは外部プロキシに 8 個のプロキシ エージェントが備わっているためです。
◆ 以前のVMバックアップ ソリューションからNetWorker VMware Protectionソリュー
ションに移行するための自動移行ツールはありません。
◆ NetWorker VMware Protectionソリューションでサポートされている転送モードは、
「hotadd」および「NBD」のみです。hotadd モードがデフォルトの転送モード です。
◆ vSphere Webクライアントの EMC Backup and Recovery ユーザー インターフェイス では英語キーボードのみサポートされます。
◆ NMCの VMware View を使用しており、vCenter 内の 1 台以上の VM の構成が不完全な
場合、マップ ビューは表示されません。この問題を回避するには、不完全な VM 構成を vCenter から削除します。
◆ VMware Protectionソリューションではイメージ レベル バックアップおよびディ スク レベル バックアップのみサポートされます。VM 内の個別フォルダーの バックアップを実行することはできません。
◆ NetWorker VMware Protectionソリューションは、内部 AFTD メタデータが失われた 場合に GSAN にバックアップされているデータの災害時回復をサポートしていま せん。
パフォーマンスと拡張性 25
パフォーマンスと拡張性
NetWorker VMware Protectionソリューションのパフォーマンスと拡張性はさまざまな 要素に応じて異なります。このような要素には、導入する EMC Backup and Recovery アプライアンス、vCenter の数とプロキシの数、大量のコンカレント VM バックアッ プを実行するかどうかなどがあります。次の表にこれらの拡張性の要素を示します。 表 6 拡張性の要素
コンポーネント 推奨される数 注
EMC Backup and Recoveryアプラ イアンスあたり の VM 数（内部ス トレージ）
最大 48 台の VM
EMC Backup and Recoveryアプライ アンスあたりの VM 数（Data Domain バックアップ、外 部プロキシなし） 800∼ 1,000 台の VM VMあたりの平均サイズが 20 ∼ 30 GB とする と、0.5 TB OVA では、Data Domain デバイスの バックアップ時に最大 800 ∼ 1,000 台の VM を 収容できます。EMC Backup and Recovery アプラ イアンスは、最大 8 セッションを並列で実行で きます。VM サイズとデータ変化率を考慮する と、EMC Backup and Recovery アプライアンスは 24時間以内に 800 ∼ 1,000 台の VM のバック アップを完了できます。
EMC Backup and Recoveryアプライ アンスあたりの VM数（Data Domainバック アップおよび 5 個 の外部プロキシ、 48のコンカレン ト セッション）
EMC Backup and Recoveryアプライアンスおよび 5個の外部プロキシでは、約 8 時間で 1,000 台 の VM をバックアップできます。
vCenterあたりの EMC Backup and Recoveryアプライ アンス数
48のコンカレント セッションを処理する単一の
vCenterでより高いパフォーマンスが観測される ため、複数の EMC Backup and Recovery アプライ アンスからバックアップを実行する場合は、 バックアップを調整して vCenter の負荷を減ら すことを推奨しています。
vCenterあたりのプ ロキシの数
5 各 EMC Backup and Recovery アプライアンスには
8個の内部プロキシが組み込まれており、外部
プロキシにより、さらに 8 個のコンカレント セッションが追加されます。したがって 1 個の EMC Backup and Recoveryアプライアンスと 5 個 の外部プロキシを使用してください。 ポリシーあたりの VMの数 1,000 単一のポリシーは、最大 1,000 台の VM まで拡 張できます。ポリシーあたり 48 台を超える VM がある場合、残りの VM はバックアップ中は キューに入れられます。 リストアあたりの VMの数 16 16台を超える VM の場合、VMware API の制限に よって NBD ベースのリストアとなることがあり ます。 FLRあたりのファ イル / ディレクト リの数 最大 5,000 リストアするファイル数が 5,000 を超える場合 は、FLR リストアに大きな影響が及ぶことがあ ります。
さらに、以下のパフォーマンス統計を監視し、環境でパフォーンマンスを最大限に 引き出すためのガイドラインとして、状況に応じて推奨事項とベスト プラクティス を使用してください。
注： 次のマニュアルにある VMware の制限事項も参照してください。
http://www.vmware.com/pdf/vsphere5/r51/vsphere-51-configuration-maximums.pdf
◆ Data Domainシステムに対するバックアップは、EMC Backup and Recovery アプラ
イアンス内部ストレージに対するバックアップよりも高速です。
◆ 0.5 TB OVAと 4 TB OVA のいずれを使用するかを決定します。 • Data Domainシステムを使用する場合は［0.5 TB OVA］を選択 • Data Domainシステムを使用しない場合は［4 TB OVA］を選択
注： Data Domain システムと EMC Backup and Recovery アプライアンス内部スト レージが混在する環境を使用することは推奨されません。
◆ EMC Backup and Recoveryアプライアンスは、最大 8 個の VM を並列でバックアップ できます。最大 48 個の VM バックアップを並列して実行する場合は、最大 5 個 の外部プロキシを増加します。外部プロキシでは、最大 8 個の VM にバックアッ プを作成できます。
◆ パフォーマンスを強化するため、EMC Backup and Recovery アプライアンス（特に
このアプライアンスの内部ストレージから実行されるバックアップとリカバリ） には、専用データストアの使用を推奨します。
◆ すべての VM が単一のデータストアに存在していると、スナップショット作成動
作とバックアップ読み取り動作の実行中に I/O 競合が発生する場合があります。
◆ EMCでは、NetWorker サーバでのキュー操作を削減するため、適切な NetWorker
サーバ並列処理値を設定することを推奨しています。
◆ Data Domainシステムへの各 VM のバックアップでは、Data Domain デバイス上の
セッションが 1 つ使用されます。EMC では、セッション数が最大制限の 60 セッ ションを超える場合は、追加のデバイスを構成しておくことを推奨しています。
◆ 追加の vCenter、EMC Backup and Recovery アプライアンスまたはプロキシを必要
とするセットアップで最高のコンカレント バックアップ パフォーマンスを実現 するため、EMC では vCenter あたり 1 個の EMC Backup and Recovery アプライア ンスと 5 個の外部プロキシを使用することを推奨しています。次の表では、各 種セットアップで予期されるパフォーマンスについて説明します。
表 7 EMC Backup and Recovery アプライアンスあたりの最大コンカレント セッション数
vCenterあたりの導入状況 最大コンカレント セッション数
EMC Backup and Recoveryアプライアンス x1 8 EMC Backup and Recoveryアプライアンス x1 お よび外部プロキシ x1
16
パフォーマンスと拡張性 27 EMC Backup and Recoveryアプライアンス x1 お
よび外部プロキシ x3
32
EMC Backup and Recoveryアプライアンス x1 お よび外部プロキシ x4
40
EMC Backup and Recoveryアプライアンス x1 お よび外部プロキシ x5 48 表 8 コンカレント（同時処理）/ 並列化 コンポーネント コンカレント（同 時処理）カウント 注 vCenterあたり のプロキシの数 5 デフォルト構成の vCenter では、50 のコンカレント セッションで良好なパフォーマンスを実現します。 各 EMC Backup and Recovery アプライアンスには 8 個 の内部プロキシが組み込まれており、外部プロキシ により、さらに 8 個のコンカレント セッションが追 加されます。したがって 1 個の EMC Backup and Recoveryアプライアンスと 5 個の外部プロキシを使 用してください。 ポリシーあたり の VM の数 48 vCenterは一度に 48 個の VM を処理できます。1 つ のポリシーに含まれている VM の数が 48 より多い場 合、残りの VM はバックアップ実行中にキューに入 れられます。
EMC Backup and Recoveryアプラ イアンス
48台のコンカレン ト VM
EMC Backup and Recoveryアプライアンスあたりの最 大コンカレント セッション数は、ターゲット デバイ スに関係なく 48 です。 外部プロキシ 24の VMDK コンカ レント hotadd 外部プロキシに装備されている SCSI コントローラは 2台のみであるため、コンカレント hotadd セッショ ンの数は 24 に制限されます。25 以上の VMDK を バックアップする場合、バックアップでは NBD モー ドが使用されます。 vCenter 50のコンカレント セッション EMCでは、vCenter あたりの最大コンカレント VM バックアップの数として 50 を推奨しています。 vCenterデータベースが SQL で実行されているスタ ンドアロン サーバー上で vCenter が実行されている 場合は、1 個の vCenter で一度に 50 以上の VM を処 理できます。 vCenter 5個の外部プロキ シ（EMC Backup and Recoveryアプ ライアンスに内部 プロキシが含まれ ています） 前述の推奨事項に関連して、EMC ではコンカレント バックアップのための EMC Backup and Recovery アプ ライアンスあたりの外部プロキシの数として 5 を推 奨しています。
表 7 EMC Backup and Recovery アプライアンスあたりの最大コンカレント セッション数
インストール前の要件
EMC Backup and Recoveryアプライアンスの導入前に、インストール前の要件に従い、 以降のセクションで説明するベスト プラクティスを確認します。
◆ 28ページの「DNS の構成」
◆ 29ページの「NTP 構成」
◆ 29ページの「EMC Backup and Recovery アプライアンスのベスト プラクティス」
DNS
の構成
アプライアンスの IP アドレスおよび FQDN（完全修飾ドメイン名）用のエントリー を DNS サーバに追加する必要があります。DNS サーバは、正引きおよび逆引きの両 方をサポートしている必要があります。 重要 DNSを適切に設定しないと多くのランタイムまたは構成の問題を引き起こす場合が あります。 DNS構成を確認するには、コマンド プロンプトを開いて vCenter Server から次のコ マンドを実行します。 1. DNS構成を検証するため、次のように入力します。 nslookup EMC_Backup_and_Recovery_appliance_IP_address DNS_IP_addressnslookupコマンドは、EMC Backup and Recovery アプライアンスの完全修飾ドメ イン名を返します。
2. EMC Backup and Recoveryアプライアンスの完全修飾ドメイン名が正しい IP アド レスに解決されることを確認するため、次のように入力します。
nslookup FQDN_of_EMC_Backup_and_Recovery_Appliance DNS_IP_address
IPが前のコマンドと同じであることを確認します。
3. vCenter Serverアプライアンスの完全修飾ドメイン名が正しい IP アドレスに解決 されることを確認するため、次のように入力します。
nslookup FQDN_of_vCenter DNS_IP_address
これらの nslookup コマンドから返された情報が正しい場合はコマンド プロンプトを 閉じ、情報が誤っている場合は DNS 構成を訂正します。DNS エントリーに短い名前 を構成している場合は、短い名前で追加の参照を実行します。
重要
導入後に、vCenter の EMC Backup and Recovery アプライアンスおよびプロキシと、 NetWorkerホストからの DNS 解決（正引き / 逆引き）を確認します。
インストール前の要件 29
NTP
構成
EMC Backup and Recoveryアプライアンスは VMware ツールを活用し、［ゲスト OS 時 間をホストと同期］オプションをデフォルトで使用して NTP 経由で時間を同期しま す。すべての ESXi ホスト、vCenter サーバー、NetWorker サーバーで NTP が適切に構 成されている必要があります。EMC Backup and Recovery アプライアンスは VMware ツールを介して正確な時間を取得するので、NTP の構成は必要ありません。
注： vSphere Web クライアントの EMC Backup and Recovery ユーザー インターフェイ スで NTP を直接構成した場合、時刻の同期化でエラーが発生します。
NTPの構成についての詳細は、ESXi および vCenter サーバーのマニュアルを参照して ください。
EMC Backup and Recovery
アプライアンスのベスト プラクティス
EMC Backup and Recoveryアプライアンスを導入するときには、以下のベスト プラク ティスに従ってください。
◆ 共有された VMFS5 以上に EMC Backup and Recovery アプライアンスを導入し、ブ
ロック長の制限を回避します。 ◆ IDE仮想ディスクを使用した仮想マシンの導入を回避します。IDE 仮想ディスクを 導入すると、バックアップ パフォーマンスが低下します。 ◆ より高速なバックアップおよびリストアと、ネットワーク ルーティング、ファ イアウォール、SSL 証明書に関する問題の発生を少なくするために hotadd 転送 モードを使用します。hotadd モードをサポートするには、バックアップ対象の 仮想ディスクを保持するストレージへのパスを持つ ESXi ホストに EMC Backup and Recoveryアプライアンスを導入します。
◆ バックアップを計画する際には、EMC Backup and Recovery でディスク タイプが
サポートされていることを確認してください。現時点で EMC Backup and
Recoveryでサポートされていないディスク タイプは次のとおりです。 • 独立型 • RDM独立型（仮想互換モード） • RDM物理互換モード ◆ CBTをサポートするには、次の作業を行います。 • すべての VM が VMware ハードウェア バージョン 7 以降で実行されているこ とを確認します。 • VMでディスクを増設または動的に拡張する場合は、CBT が機能するためには 新規フル バックアップを作成する必要があります。
◆ EMC Backup and Recoveryユーザー インターフェイスを使用して、バックアップ
対象の各 VM に VMware ツールをインストールします。VMware ツールは、バッ クアップ前に、ゲスト OS 上で特定のプロセスを休止させるバックアップ機能を 追加します。また、ファイル レベルのリストアで使用される一部の機能でも VMwareツールが必要になります。
専用 vCenter ユーザー アカウントと EMC Backup and Recovery
役割の作成
EMCでは、厳密に EMC Backup and Recovery 専用の別個の vCenter ユーザー アカウン トをセットアップすることを強く推奨しています。「Administrator」のような一般的 なユーザー アカウントを使用すると、どの「Administrator」のアクションが NetWorkerサーバと実際に通信しているかが不明なため、将来のトラブルシューティ ング作業が難しくなる可能性があるためです。別個の vCenter ユーザー アカウント を使用することにより、vCenter ログを調べることが必要になった場合、不明な点が より明確となります。
vCenter
ユーザー アカウントの作成

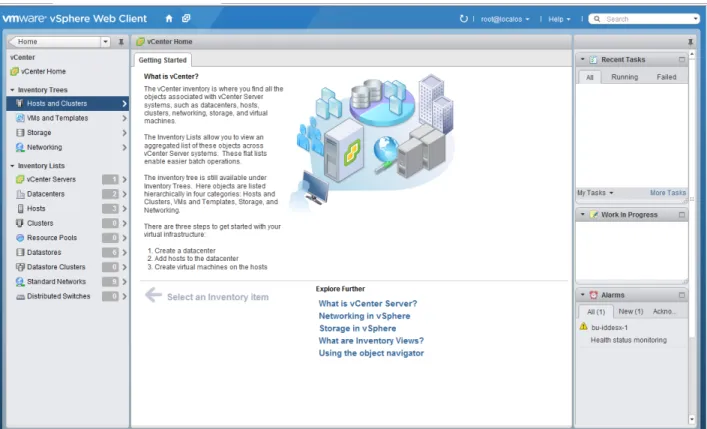

ユーザー アカウントを作成するには、次の手順を実行します。 1. Webブラウザから vSphere Web Client に接続します。https://<IP_address_vCenter_Server>:9443/vSphere-client/
2.［ホーム］＞［管理］＞［SSO ユーザーおよびグループ］に移動します。
3.［ユーザー］タブで緑色の + をクリックします。［新しいユーザー］ウィンドウが
表示されます。
4.［ユーザー名］フィールドにユーザー名を指定します（例：EMC Backup and Recovery）。 5.［パスワード］および［パスワードの確認］フィールドにパスワードを指定しま す。名前、姓、パスワードの各フィールドは空白のままにしておくこともでき ます。 6.［権限］フィールドで、［管理ユーザー］を選択します。 7.［OK］をクリックします。
カスタム役割の作成
必要な権限を使用して役割をカスタマイズするには、次の手順を実行します。 1. vSphere Web Clientで、［管理］＞［役割マネージャ］と移動して、緑の「+」をクリックします。
［役割の作成］ダイアログが表示されます。
専用 vCenter ユーザー アカウントと EMC Backup and Recovery 役割の作成 31 3. 次の表に示されている権限をすべて選択してから［OK］をクリックします。こ の vCenter ユーザー アカウントには、最小限でもこれらの権限が必要です。 表 9 必要な最小 vCenter ユーザー アカウント権限 （１ / ２ページ） 設定 vCenter 5.5で必要な権限 アラート • アラームの作成 データストア • 領域の割り当て • Browse datastore • 低レベルのファイル操作 • Move datastore • Remove datastore • ファイルの削除 • Rename datastore Extension • 拡張機能の登録 • 拡張機能の登録解除 • 拡張機能のアップデート フォルダ • フォルダの作成 グローバル • タスクのキャンセル • メソッドの無効化 • メソッドの有効化 • ライセンス • Log event • カスタム属性の管理 • 設定値 ネットワーク • ネットワークの割り当て • 構成 リソース • 仮想マシンをリソース プールに割り当てる セッション • セッションの確認 タスク • タスクの作成 • タスクの更新 vApp • エクスポート • vAppアプリケーションの構成
仮想マシン 構成 • 既存ディスクの追加 • 新しいディスクの追加 • デバイスの追加または削除 • 高度 • CPU数の変更 • リソースの変更 • ディスク変更の追跡 • ディスクのリース • ホスト USB デバイス • メモリ • デバイス設定の変更 • Rawデバイス • パスから再ロード • ディスクの削除 • 名前の変更 • ゲスト情報のリセット • 設定値 • Swapfileの配置 • 仮想ハードウェアのアップグレード • 仮想ディスクの拡張 ゲスト操作 • ゲスト操作の変更 • ゲスト操作のプログラム実行 • ゲスト操作のクエリー 対話 • Console interaction • VIX APIによるゲスト オペレーティング システムの管理 • 電源オフ • 電源オン • リセット
• VMware Tools install
Inventory • 新規作成
• 登録 • 削除 • 登録解除 プロビジョニング • Allow disk access
• Allow read-only disk access
• 仮想マシン ダウンロードの許可 • Mark as Template スナップショット の管理 • スナップショットの作成 • スナップショットの削除 • スナップショットに戻る 都道府県 表 9 必要な最小 vCenter ユーザー アカウント権限 （２ / ２ページ） 設定 vCenter 5.5で必要な権限
