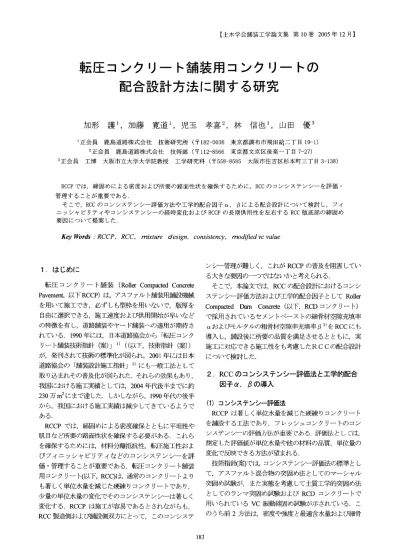

転 圧 コ ン ク リー ト舗 装 用 コ ン ク リー トの 配 合 設 計 方 法 に 関 す る 研 究
7
0
0
全文
(2) 材 率 に よる 関孫 を求 め る程 度 で あ り,RCCの. コ ン シ ステ. 図‑2に 単位 水 量 と修 正VC値. との 関孫 を示 す.単 位 水. ン シ ー や 表 層 機 能 と して の 関孫 を 言 及 す る ま で に は 至 っ. 量 と修 正VC値. て い な い.. 囲 内 で は,最 適 単位 水 量108kg/m3付. 近 にお け る単位 水 量. 1kg/m3の 変化 に 対 応 す る修征VC値. は 約5秒. そ こ で,RCCの て,土. 配 合 とコ ン シ ス テ ン シー の 関係 に つ い. 験)に よ る考 え方 に した が っ. c)コ. な お,本 論 で 示 す 予 備 比 較 試 験 に用 い たRCCの. 配 合 は,. 振 動 敷 均 しや 振 動 ロー ラに よ る転 圧 な ど,実 施 工 の 締 固. 一 般 的 に 採 用 さ れ て い るGmax=20mm,. C=270kg/m3,s/ar43%で. め エ ネ ル ギー に対 応 した適 切 な コ ン シ ス テ ン シー 評 価 法. あ る.. を選 定 す る 必 要 が あ る.RCCの 締 固 め メ カニ ズ ム を考 えた. a)突 固 め に よ る締 固 め試 験 に よ る コ ン シ ス テ ン シー 図‑1に. 場 合,突 固 め は,RCCの. 突 固 め に よ る締 固 め試 験 方 法(KODANA. 12104.5‑b)に. ン シ ステ ンシ ー 評 価 方 法 の選 定. RCCの 配 合 設 計 で は,ア ス フ ァル トフ ィ ニ ッシ ャ に よ る. て 予備 比 較 試 験 を 実 施 した.. RCCPで. の 変 化 とな. っ て い る.. 質 工 学 的 な 突 固 め に よ る締 固 め 試 験 と振 動 台 式 コ. ン シ ステ ン シ ー 試 験(VC試. の 対 数 とは 値 線 関 係 に あ り,本 実 験 の範. 構 成 粒 子 を 大 き な衝 撃 力 に よ って. 鉛 値 方 向 に 強 制 的 に 移 動 させ,粒. よっ て 得 られ た 単 位 水 量 と乾 燥 密 度 との. 子 間 距 離 を 最 小 に して. 空 隙 を排 除 す る と考 え られ る.一 方,振. 関孫 例 を示 す.. 動 力 を用 い る締. 固 め は,振 動 的 に 発 生 す る加 速 度 が 粒 子 の 質 量 に作 用 す る こ とに よ っ て 生成 され る慣 性 力 が,摩 擦 抵 抗 に抗 して. 突 固 め に よ る締 固 め 試 験 で コ ン シ ス テ ン シー を 評 価 す る場 合,最 適 単 位 水 量 付 近 で は,単 位 水 量1kg/m3の は 乾 燥 密 度 で は ほ とん ど変 わ らず,本 単 位 水 量5k蜘3の. 変化. 粒 子 を移 動 させ,空 隙 を低 減 させ る と考 え られ る.ま た,. 実 験 の範 囲 内 で は. 変 化 に 対 して,0.006g/cm3の. 締 固 め仕 事 量 と充 填 率(締. 固 め 率)と. の 関孫 は,エ ネ ル. ギ ー が小 さい 範 囲 で は 充 填 率 の 増 加 が 大 き い が,あ. 変化 に し. る程. か 相 当 しな い こ とが わ か る.. 度 の エ ネ ル ギー が 与 え られ た 後 の 充 填 率 の増 大 は 小 さい. b)VC試. の で,マ ー シ ャル 突 固 め 試 験(仕 事 量1337J/L)や. VC試. 験 に よ る コ ン シス テ ン シー 験 装 置(ス. 3000rpm,錘. ウエ ー デ ン型VB試. り20kg,振. 験 装 置,振. 幅1mm)は,RCDコ. 突 固 め試 験(2465J/L)の. ン ク リー. トに使 用 され て い る もの を準 用 した.た だ し,RCDコ ク リー トと比 較 して,よ. 動数. ラ ンマ. よ うな大 き な エ ネ ル ギー を 与 え. た後 の充填率 によ るコンシステ ンシーの指標 の差異 は小 さ くな る もの と考 え られ る.ち な み にVC振 動 締 固 め試 験. ン. で の エ ネ ル ギー は4J/L/s×60s=240J/Lと. り硬 練 り配 合 に 対 応 で き る よ う. 小 さい4).以 上,. に す るた め,測 定 時 間 は モ ル タル が ア ク リル 円盤 の 全 面. 締 固 め メ カ ニ ズ ム の観 点か らは,RCCの. に接 す る ま で の 時 間 に 変 え て,円 盤 半 分 に モ ル タル が 見. 評価 法 と して は,突 固 め試 験 法 よ りは,振 動 締 固 め試 験. え るま で の 時 間(以. の ほ うが 適 して い る.. 下,修 正VC値)と. した.. コ ン シ ステ ンシ ー. な お,振 動 締 固 め試 験 に お い て は,締 固 め仕 事 量 と充填 率 との 関 係 に着 目 した 國 府 らの研 究 成 果5)を も と に,土 木 学 会 規 準(JSCE‑F508‑1999)6)と ま た,実. も され て い る.. 施 工 に お い て は,一 定 の コ ン シ ス テ ン シ ー を. 得 るた め の 単位 水 量 を的 確 に管 理 す る必 要 が あ る. 修 正VC試. 験 で は,測 定 値 の対 数 は 単位 水 量 と値線 関係. に あ り,単 位 水 量108kg/m3付 す る修 正VC値. は 約5秒. 近 の 単 位 水 量1kg/m3に. 対. の変 化 とな っ て お り,精 度 よ く水. 量 の 変 化 を捉 え る と考 え られ る. 一 方 ,突 固 め に よ る締 固 め試 験 も締 固 め程 度 の管 理 試 図‑ 1単. 位 水量 と乾燥密度 の関係(ラ ンマ突 固め法). 験 と して 実 用 的 に使 用 で き る可 能 性 は あ る が,最 適 含 水 量 付 近 に お け る コ ン ク リー トの 単 位 水 量1kg/m3に す る乾燥 密 度 は0.0019/cm3程. 対応. 度 の 小 さい 変 化 で あ り,単. 位 水 量 を決 定 す る た め の試 験 と して は 適 して い な い と考 え られ る. な お,技 術 指 針(案)の 配 合 設 計 例 で 記 述 され て い るマ ー シ ャル 試 験 法 で の 単 位 水 量 は ,80kg/m3か ら120kg/m3 で あ り,こ れ をW/Cに. 換 算 す る と,単 位 セ メ ン ト量 を. 270kg/m3と す れ ば,W/C=30〜44%と. 大 き く変 化 し,配 合. 設 計 で の コ ン シ ス テ ン シー 評 価 法 と して は,強 度 に 関 す 図‑2単. 位 水量 と修正VC値 との関係. る 考 慮 が 不 足 して い る.. 184.
(3) そ の余 裕 の 度 合 い を示 す 指 標 とな る.ち な み に,一 般 の 表‑1使. 図‑3修. 用材料お よび配合. セ メ ン ト:普 細 骨 材:佐. 通 ボ ル トラ ン ドセ メ ン ト(M社 製 、 比 重3.16、 粉 末 度3250cm2/g) 原 、 上野 原 産 ブ レン ド、祖 粒 率2.79、 比 重2.60、 単 位 容 積 重 量1,72kg/l、. 粗 骨 材:八 混 和 材:減. 王 子 産砕 石 、祖 粒 率6.58、 比 重2.65、 単位 容 積 重 量1.56kg/l、 空 隙 率40.2% 水 剤 ポ ゾ リスNo.8(日 曹 マ ス ター ビル ダ ー ズ 社 製)を セ メ ン ト量の0.25%使 用. 空 隙 率33.0%. 正VC値 と締固 め率. 振 動 締 固 め試 験 で は,図‑3に. 示 す よ うに,修 正VC値. も. 理 論最 大密 度 に対 す る締 固 め の 程 度 を評 価 で き る.な お, 振 動 締 固 め試 験 で は,後 述(図‑8)の. よ うに,強 度 を一 定. とす るW/Cで の ペ ー ス ト充 填 率 αに よ る コ ン シス テ ン シ ー調 整 も可 能 で あ る こ とが 示 唆 され る . 以 上,RCCの. コ ン シ ス テ ン シー 評 価 法 と して は,締 固 め. 性 の み で な く,実 施 工 で の 締 固 め メ カ ニ ズ ム,単 位 水 量 の 変 動 に対 す る コ ン シ ス テ ン シ ー の 評価 精 度 な ど を考 慮 す る必 要 が あ り,本 研 究 で は,RCCの. コ ン シ ス テ ン シー 評. 価 値 と して,振 動 締 固 め試 験 に よ る修 正VC値. を採 用 す る. 図‑ 4修. 正VC値(舗. 設 時)と 締 固 め 度 の 関係. こ と と した. ダ ム コ ン ク リー トの 配 合 で は,α=1.6〜1.8,β=1.2 〜1 .5前. (2)工 学 的 配 合 因子 α,β の 導 入 RCCは,セ. メ ン トペ ー ス トの 量 が 従 来 の コ ン ク リー トに. 後,一. 般 構 造 物 に 用 い る ス ラ ン プ10cm程. ン ク リ ー トで は α=2.1〜2.4,β=2.0〜2.3前. 比 べ て 配 合 上 少 な く,完 全 な コ ン ク リー トマ ト リ ック ス. ま たRCDコ. を 形 成 す る た め に必 要 な 最 少 量,す. 前 後 で あ る.α,β. な わ ち細 骨 材 粒 子 間. の 空 隙 の 量 に近 づ い て い る.. ン ク リー トで は α=1.1〜1.4,β=1.2〜1.6 は 以 下 の 式 で 定 義 さ れ る.. α={W+C/ρc}/{S/Ws×Vs}. RCDコ ン ク リー トの配 合 に 関 して,中 原 らは,こ の よ う. β={W+C/ρc+S/ρs}/{G/WG×VG}. な セ メ ン トペ ー ス トの 余 裕 の 少 な い配 合 に対 して は,セ. こ こ に,. メ ン トペ ー ス トの不 足 に よ る不 完 全 な コ ン ク リー トを避. α:セ メ ン トペ ー ス トの 細 骨 材 空 隙 充 填 率. け るた め に も,骨 材 の 空 隙 を も と に した 配 合 設 計 法 が 適. β:モ ル タル の粗 骨 材 空 隙 充 填 率. して い る と考 え,十 分 に締 固 め た 細 骨 材 お よ び粗 骨 材 粒. W,C,S,G:単. 子 問 の 空 隙 に 必 要 量 の セ メ ン トペ ー ス トお よび モ ル タ ル. Ws,WG:表. を 与 え る方 針 で,各 材 料 の使 用 量 を決 め る方 法 を導 入 し Vs,VG:表 メ ン トペ ー ス トの 細 骨 材 空 隙 充 填 率). と β(モ ル タ ル の粗 骨 材 空 隙 充 填 率)を. 際 に は,施. メ ン ト,細 骨 材,粗. 土 質 工 学 的 配 合 設 計 法 で は,突. 骨 材 の密 度. 固 め に よ る最 適 含 水 比. を 求 め る こ とに 重 点 を 置 き,骨 材 の 空 隙 に 対 す るセ メ ン. な るが,実. トペ ー ス トや モ ル タル の 充 填 性 を評 価 す る こ とが 困 難 で. 工 性 な どか らあ る程 度 の余 裕 を持 っ た セ メ ン. トペ ー ス ト量 お よび モ ル タル 量 が 必 要 で あ り,α,β. 乾 状 態 の 細 骨 材,粗 骨 材 を十 分 締 め 固 め た. ρc,ρs,ρG:セ. とき の 空 隙 率 に 見 合 っ た セ メ ン トペ ー ス ト量 お よび モ ル は そ れ ぞ れ1に. 乾 状 態 の 細 骨 材,粗 骨 材 を十 分 締 め 固 め た. 場 合 の空 隙 率. パ ラ メ ー タ とす. る方 法 で あ る.表 乾 状 態 の細 ・粗 骨 材 を 十 分 締 め 固 め た. タル 量 で あ る と き に,α,β. 位量. 場 合の 単位 容 積質 量. た3). す な わ ち,α(セ. 度 のコ. 後 で あ る.. あ る とい う問 題 点 が あ る.一 方,良. は. 有 す るRCCを. 185. 好 な 強 度 と耐 久 性 を. 作 り上 げ る た め に は,細 骨 材 粒 子 間 の空 隙.
(4) をセ メ ン トペ ー ス トが,粗 骨 材 粒 子 問 の 空 隙 を セ メ ン ト. テ ン シー と して,修 正VC値. モ ル タル が充 填 し,コ ン ク リー トに空 隙 が で き な い よ う. 要 で あ る と判 断 した.. に配 合 設 計 を行 な う必 要 が あ る と考 え られ る.そ. とす る こ とが 必. こで,. RCCの 配 合 設 計 に も α,β を適 用 す る こ と と した.な お, αを構 成 す るW/Cは,強. を50±10秒. 4.コ. ン シス テ ン シ ー の 経 時 変 化. 度 試 験 結 果 を反 映 す る. コ ン シ ス テ ン シー の 経 時 変 化 を調 べ る た め に,以. 3.フ. ィニ ツ シ ャ ビ リテ ィの評 価. 実 験 を 実 施 した.す な わ ち,配 合 を一 般 的 なC=300kg/m3, S/a=45%と. (1)コ ン シ ス テ ン シー と締 固 め 度 実 施 工 で の締 固 め 能 力 か らみ てRCCが. た 場 合,単 位 水 量 の 変 化 と修 正VC値 関係 に あ った.こ. こ とか ら,適 正 な コ ン シ ス テ ン シー を 選 定 す る 必 要 が あ る.試 験 施 工 で使 用 した 表‑1に 示 す 配 合 につ い て,修 正. 目視観 察 の結 果 で は,舗. 設時 の修 正VC値. が40秒. 間 経 過 に よ り変 化 す る.そ. 以 下で. モ ル タル の粗 骨. こ で,季 節 に よ り経 時 的 に コ. 7に 示 す 実 績 デー タ7)で あ る.当 然 の こ とな が ら,夏図‑ 季 は春 ・秋 期 や 冬 期 に 比 べ て コ ン シ ステ ン シー の 経 時 変. ン グ ク ラ ッ ク)が 多 く発 生 した こ とか ら,締 固 め 度 と施 は40〜60秒. 中 β=1.81は. ン シ ス テ ン シ ー が どの よ うに変 化 す る の か を調 べ た の が. ィ ニ ッ シ ャ に よ る敷 均 し時 の 引 きず り(テ ィ ア リ. 工性 と を満 足 させ る修 正VC値. こ で,図. の対 数 と は ほ ぼ値 線. ラ ン トで 練 り混 ぜ て か ら舗 設 ま で の 気 温 な どを含 め た 時. 上 を満 足 させ る舗 設 時 の 修 正VC. 値 は60秒 程 度 以 下 とす る必 要 で あ る こ とが わ か る.ま た,. は,フ. と単 位 水 量 との. 材 空 隙 充填 率 を表 して い る. 一方 ,RCCの コ ン シ ステ ン シー は,コ ン ク リー ト製 造 プ. VC値 と締 固 め 度 との 関孫 例 を図‑4に 示 す.締 固 め度95% 約93%)以. し,練 混 ぜ 値後 の修 正VC値. 関孫 を図‑6に 示 す よ うに整 理 した.単 位 水 量 を変 化 させ 硬 す ぎ る と締 固. め 不 足 とな り,コ ン ク リー ト中 の空 隙 が 強 度 低 下 を招 く. (締固 め率. 化 がや や 大 きい 傾 向 に あ っ た. 程 度 が最 適 で. あ る こ とが 明 らか に な った.. (2)コ ン シ ス テ ン シー と平 た ん性 前 項(1)と は 逆 に,敷 均 し時 のRCCが 軟 らか す ぎ る と ロ ー ラ転 圧 で 不 陸(ウ エ ー ビ ン グ)が 生 じ,舗 装 表 面 性 能 と して の 平 坦 性 を 著 し く損 ね る.こ の 点 か ら も適 正 な コ ン シス テ ン シー を選 定 す る必 要 が あ る.図‑5は,試 設 で 用 い た 種 々 のRCCに (3mプ. つ い て の修 正VC値. 験舗. と平 た ん性. ロ フ ィル メー タ に よ る標 準 偏 差)と の 関孫 を示 し. た もの で あ る.舗 装 設 計 施 工 指 針 で示 され て い る標 準 偏 差 で2.4mm以 値 を約40秒. 下 を満 足 させ るに は,舗 設 時 の 目標 修 正VC 以 上 にす る必 要 であ る こ とが わ か っ た.. 以 上(1)お よ び(2)の 検 討 結 果 か ら,締 固 め度 お よび 平 た ん性 の 双 方 の値 を満 足 させ る た め,舗 設 時 の コ ン シ ス 図‑6コ. 図‑7修 図‑5修. 正VC値(舗. 下の. 設 時)と 平 たん性 σとの 関孫 186. ン シ ス テ ン シー の経 時 変 化. 正VC値 の経 時変化.
(5) これ らの こ とか ら配 合 設 計 に 際 して は,コ. い る.. ンシステ ン. シ ー の 経 時 変 化 を 考 慮 して 舗 設 時 目標 修 正VC値. とな る よ. そ こ で材 料 分 離 抵 抗 性 の指 標 と して,RCC版. う,練 混 ぜ 値 後 の 目標 値 お よび 単位 水 量 を設 定 す る必 要. 転 圧 後 の密 度 比 率(以. が あ る.図‑6で. DL:版 下 部 転 圧 後 密 度,DU:版 上 部転 圧 後 密 度)に 着 目 し,. VC値 を50秒. は,時 間 経 過 を60分,舗. 設 時 目標 修 正. とす れ ば,練 混 ぜ 値後 の 修 正VC値. し,そ の とき の 単 位 水 量 を111kg/m3と. を30秒. と. 下rDL/恥. 上 ・下 部 の. 現 場 デ ー タ(n=60)を. しな けれ ば な らな. ‑. βが 大 き くな れ ば な るほ どDL/DUも 下層 が よ り均 質 なRCC版. 大 き くな り,版 上 ・. が 形 成 され る こ とが わ か っ た7).. ま た,図‑11は,β=1.39お. 定配合選定上の検 討事項. こに. β との 関係 で 整 理 した もの が 図. 10で あ る.. い こ とが わ か る.. 5.暫. と記 述 す る.こ. よび1.81で. の版 上 部 お よび. 下部 で の粒 度 を調 べ た も の で あ る.β が 小 さい ほ うが版 RCCの. 配 合 設 計 にお い て 暫 定 配 合 を選 定 す る 上 で 重 要. とな る配 合 特 性 の うち,施. 下 部 の 材 料 分 離 が 大 き い こ とが わ か る.す. 工性 に関 す る要 因 を含 むRCC. な わ ち,RCC. 版 上 下 の密 度 差 は版 表 面 か らの 振 動 エ ネ ル ギ ー 減 衰 の ほ. の物 性 に最 も関 与 して い る α,β につ い て 検 討 した 結 果. か に βが 小 さい 場 合 は,骨 材 の 材 料 分 離 に よ り粗 骨 材 空. を 以 下 に 示 す.. 隙 を充 填 す るモ ル タル 分 が 不 足 して い る か ら と考 え られ る.. (1)ペ ー ス ト充 填 率 αの 選 定 8は,α. と修 正VC値. 以 上 か ら,RCC版. お 図‑よび そ の 経 時 変 化(30分. 後). の 関孫 を調 べ た もの で,α が 小 さく な る と修 正VC値. は大. の 均 質 性 とい う点 か らは,β が 大 き く. な れ ば な る ほ ど均 質 性 とい う点 で は 望 ま しい こ とが わ か った.し. か し,転 圧 時 の 収 ま り,耐 摩 耗 性 とい う観 点か. き くな り(RCCが 硬 くな り),ま た そ の 経時 変 化 も 大 き く,. ら,施 工 時 に お い て 仮 に97〜98%以. 締 固 め難 く な る こ と が わ か る.ま た コ ン ク リー トの 耐 久. れ る場 合,β. は1.7〜1.9程. 上 のDL/DUを. 度 が 好 ま しい と考 え られ る.. 性 の観 点か らは αは1以 上 が 望 ま しく,経 済 性 も考 慮(α が 大 き くな れ ば 単 位 セ メ ン ト量 が増 え る)し,本. 研 究で. は α≧1を 目標 に す る こ と と した.. (2)モ ル タ ル 充 填 率 βの選 定 a)締 固 め 率 と材 料 分 離 抵 抗 性 RCCは 極 め て 硬 練 りで あ り,本 工 法 の 性格 上,版 厚 深 さ, 幅 員,延 長 方 向 とい っ た3次. 元 とも言 え る 粗 骨 材 の 材 料. 分 離 を 生 じ易 く,そ れ らは ク ラ ッ ク あ る い は骨 材 の 飛 散 とい っ た舗 装 破 損 に進 展 す る可 能 性 が あ る. 9は そ れ らの代 用 と して 同一 骨 材 ・図‑ セ メ ン ト量 につ い て β=1.68(s/a=38%)と. β=2.08(s/a=45%)で. の版 厚 深 さ方 向 の締 固 め 率 変 化 を,5cm毎 に 切 断 した コ ア. 図‑9深. さ方 向の締 固 め率変化(コ ア). に よ り求 め た もの で あ る.同 一 材 料 ・施 工 条 件(敷 均 し: 強 化 型 フ ィニ ッシ ャ,転 圧:10t振 も配 合 特 性値 βが 異 な る と,深. 動 ロー ラ)で. あって. さ方 向 の 密 度 お よび そ の. 分布 形 状 も違 っ て い る傾 向 に あ る.こ れ は換 言 す れ ば, βが材 料 分 離 抵 抗 性 と深 く関孫 して い る こ とを示 唆 して. 図‑8α. と修正VC値 お よびその経時変化. 図‑10β. 187. 要求 さ. とDL/DUと. の 関係.
(6) 図‑ 11β. の違い による版 上下の粒度. b)骨 材 の 表 面 水 量 変 動 に対 す る 鈍 感 さ RCCは,単. 位 水 量 が 少 な い た め,骨 材 の 表 面 水 量 の 変 動. 図‑ 12β. とコンシステンシー鋭敏係数Csと の関孫. に よ り コ ン シ ス テ ン シー が 変 化 し,施 工 性 ・品 質 特 性 に 大 き な影 響 を及 ぼ す.し. た が っ て,モ ル タル 充 填 特 性が. 配 合 を考 慮 した 場 合 に は,β. 十 分 生 か され た 骨 材 の表 面水 量 の 変 動 に鈍 感 な 暫 定 配 合. きず,1.7〜1.9程. を 更 に大 き くす る こ とは で. 度 の β とす る の が 望 ま しい とい え る.. を選 定 す る必 要 が あ る. そ こ で,表 面 水 量 変 動 に 対 す る感 度 を評価 す る指 標 と して 先 の図‑6の. 中 に 示 す 値 線 勾 配(Cs=｜. w｜:コ ン シ ス テ ン シー 鋭 敏係 数8)9),以. 6.ま. とめ. △LogVC/△ 以 上得 られ た 結 論 を ま とめ る と以 下 の よ うで あ る.. 下 「Cs」と称 す). に着 目す れ ばCsが 大 きい ほ ど表 面 水 量 の 変 動 に敏 感 な 配. (1)RCCの. 合 とみ なす こ とが で き る.. 固 め試 験 方 法 に 比 べ て,単 位 水 量 の 変 化 を敏 感 に 評 価 で き る振 動 台 式 コ ン シ ス テ ン シー 試 験 の ほ うが 優 れ て お り,. 12は 今 ま で の 室 図‑ 内 実 験 お よ び 各 現場 の 配 合 設 計 で 得 られ たCsと. コ ン シ ス テ ン シー の 評 価 指 標 と して 修 正VC値 が 適 して い. β との 関係 を,使 用 細 骨材 を大 き く5種 類. る.. ((1)海砂,(2)陸 砂,川 砂,山 砂,(3)天 然砂+水 洗 砕 砂,(4). (2)フ ィニ ッ シ ャ ビ リテ ィ の 点 か ら,締 固 め度 と施 工 性. 水 洗 砕 砂,(5)そ の 他)に 分 別 して示 した も の で あ る.ま た,図‑12の. 縦 軸 と βの ク ラ ス幅 を 対応 させ たCsの. コ ン シ ス テ ン シー を評 価 す る方 法 と して は,突. (引 き ず り:テ ィ ア リ ン グ ク ラ ッ ク)を 満 足 させ る修 正. ヒス. VC値 は舗 設 時 で40〜60秒. トグ ラム も右 隣 に 併 記 して い る.粒 度 ・粒 径 を 考 慮 して. 程 度 が 望 ま しい.ま た,平 た ん. い な い た め,細 骨 材 の種 類 の み でCsの 傾 向 を明 確 に説 明. 性 と コ ン シ ス テ ン シー の 関 係 か ら,平 た ん性 の標 準 偏 差. す る こ とは で きな い が,ヒ ス トグ ラム でCsが6.7×10‑2. σ<2.4mmを. 以 上 の表 面 水 量 に 対 して特 に 敏 感 な3配 合 に着 目す る と,. が あ る.. (1)細か い海 砂(FM=2.27)(×)を 使 用,(2)道 路 用 ス ク リ ー ニ ン グ ス を 混 入(△) ,(3)5〜2.5mm残 留 分 の欠 如(ギ ャ. 以 上 か ら,RCC舗. 設 時 の コ ン シ ス テ ン シー と して は,修 正. VC値 を40〜60秒. の 範 囲 にす れ ば 良好 な フ ィニ ッシ ャ ビ. ッフ粒 度)(□)し. た もの は,Csが. リテ ィ が得 られ る.. 大 き くな る とい っ た 特. 徴 が 認 め られ た.す. な わ ち,上 記(1)〜(3)の特徴 が あ る材. 料 を用 い たRCCは,表. 面 水 量 変 動 が敏 感 に な る 可能 性が. あ る も の と考 え られ る. 一方 ,材 料 ・組 成 な どを 考 慮 せ ず とも,図‑12に 表 面 水 量 の 変 動 に敏 感 な βの範 囲(1.6〜1.9程. 満 足 させ る修 正VC値 は40秒 以 上 に す る必 要. (3)練 混 ぜ 値 後 の修 正VC値. と舗 設 時 目標 修 正VC値. とか ら. 必 要 な 単位 水 量 を推 定 す る こ とが 可 能 で あ る. (4)コ ン シ ス テ ン シー の 経 時 変 化 も 考 慮 した 締 固 め 易 さ か らは,ペ ー ス ト充 填 率 αを1以. よれ ば 度)を. 上 とす る の が,耐 久 性. の 面 か ら も望 ま しい.. 境. に して β を増 減 させ れ ば水 量 変 動 に 鈍 感 に な る傾 向 が伺. (5)骨 材 の 表 面 水 量 変 動 に 対 す る コ ン シ ス テ ン シ ー 鋭 敏. わ れ る.し か し,前 項a)の 検 討 結 果 を 踏 ま え る と,材 料. 係 数Csを. 分 離 抵 抗 性 で あ るモ ル タル 充填 特 性 も具 備 した配 合 とす. れ ば 良 い が,RCC版 底 部 ま で 十 分 に締 固 め で き る よ うにす. るに は β を増 加 させ る ほ うが 有利 で あ る.し た が っ て,. るた め に は,材 料 分 離 抵 抗 性 を考 慮 して,RCCの. 以 上a)お よびb)の 検 討 結 果 か ら,暫 定 配 合 にお け る βの. 充 填 率 βを1.7〜1.9程. 選 定 に お い て,よ. り高 密 度 ・材 料 分 離抵 抗 性 が得 られ る. 188. 小 さ くす るに は,モ ル タル 充 填 率 βを 増 減 させ. モ ル タル. 度 にす る こ とが 望 ま しい..
(7) 7.あ. RCCPの 普 及 促 進 に は,さ. とが き. らに路 盤 な ど構 造 面 で の検 討. も必 要 で あ る.こ れ に 関 して は今 後 別 途 検 討 した い. RCCの コ ン シ ス テ ン シー 評 価 方 法 や 工 学 的 配 合 因子 α,. な お,本. 実 験 の 一 部 は,住 友 大 阪 セ メ ン ト(株)セ. メ. βに よ る配 合 設 計 につ い て 検 討 し,フ ィニ ッシ ャ ビ リテ. ン ト・コ ン ク リー ト研 究 所 の協 力 で 実 施 した.記 して 関係. イや コ ン シ ステ ン シ ー の 経 時 変 化 お よびRCCPの 長 期 供 用. 各位 に感 謝 の意 を 表 す る.. 性 を左 右 す るRCC版 底 部 の締 固 め 要 因 につ い て提 案 した.. 本 論 文 が,RCCP普. 及 の 一 助 に な れ ば 幸 い で あ る.. 参 考文献 1). 日本 道 路 協 会: 転 圧 コ ン ク リー ト舗 装 技 術 指 針. 2). 日本 道 路 協 会: 舗 装 設 計 施 工 指 針, 2001.. (案), 1990.. 6) 土 木 学 会: コ ン ク リー ト標 準 示 方 書 7) 加 形. 3) 中原 康, 横 田慎 一, 平 田重 信: 振 動 ロー ラ締 固 め コ ン ク リ. 4). ー ト工 法 の 開 発 研 究. (その1). 第26号,. 1978.. pp.3944,. , 鹿 島建 設 技 術 研 究 所 年 報 、. pp.812‑817, 8) 加 形. コ ン ク リー トの. 9) 渕 上. No.532,. 年 次 学 術 講演 会,. 1989.. 学, 加 藤 寛 通, 児 玉 孝 喜: 転 圧 コ ン ク リー トの 配 合 設. 計 法 に 関 す る一 検 討, 道 路 建 設, pp.62‑69,. 1990.. 1996.. A. STUDY. ROLLER Mamoru. KAGATA,. ON. THE. MIXTURE. COMPAC1ED Hiromichi. In order to secure an appropriate surface, evaluating. KATOU,. Takayoshi. In this study, It is examined a and. And we proposed compaction. PAVEMENT. KODAMA,. Shinya HAYASHI. and with necessary. properties. on a road. consistency of RCC for the RCCP are important.. the evaluation. j3 which are an engineering. OF. YAMADA. density by compaction. quality and managing. DESIGN. CONCRE1E. and Masaru. using. 1989.. 護 、坂 田廣 介 、加 藤 寛 通: RCCP用. pp.152‑153,. 5) 國 府 勝 郎, 上 野 敦: 締 固 め 仕 事 量 の 評 価 に 基 づ く超 硬 練 り 土 木 学 会 論 文 集,. セ メ ン ト技 術 大 会 講 演集 、. 配 合 設 計 法 に関 す る 一検 討, 土 木 学 会 第44回. 会 報 告 書, pp.89, 1998.. コ ン ク リ ー トの 配 合 設 計,. 〔 規 準 編 〕, 2002.. 学, 坂 田廣 介: 舗 装 用 転 圧 コ ン ク リー トの. 配 合 設 計 法 に 関 す る一 検 討, 第43回. 日本 コ ン ク リー ト工 学 協 会: 超 硬 練 りコ ン ク リー ト研 究 委 員. pp.109‑118,. 護, 渕 上. method of consistency. combination. and mixture. design method. factor.. factors of the RCC bottom area depended on the finisherbility. change of consistency with a passage of time.. 189. and the.
(8)
関連したドキュメント
戦略的 目的 は,方向づけと相互作用 してお り,当事者双方が得 ることので き るパ イの大 きさを示す とい う統合的次元 とパ イの分配 とい う次元 を持 ってい
[r]
[r]
ここで、引用 ( J ）とほ）とを対置することにより、今一度、聖俗それぞれの訴訟
く旧体制を批判する︒ ﹁重臣イデオロギー批判﹂
[r]
No.1～4 の補修工法の実施時期は腐食が発生してからすぐに行われると仮定している。実際 のドックのメンテナンス計画では、劣化度
Therefore, the research presented here describes the shear toughness characteristics of steel fiber reinforced normal-weight and lightweight concrete under the direct
