ホワイト・ペーパー
EMC グローバル・ソリューション
要約
このホワイト・ペーパーでは、CitrixがXenDesktopとEMC® ユニファイド・
ストレージを使用して、Citrix Executive Briefing Center向けの堅牢で効率 的、かつ拡張性の高い仮想デスクトップ・ソリューションをどのように 提供しているかについて説明します。
2011年6月
CITRIX EXECUTIVE BRIEFING CENTER ： EMC ユニファイド・ストレージと
CITRIX XENDESKTOP が実現するミッション・
クリティカルな仮想デスクトップ環境
詳細レビュー
Copyright © 2011 EMC Corporation. All Rights Reserved.
EMC Corporationは、この資料に記載される情報が、発行日時点で正確であ
るとみなしています。この情報は予告なく変更されることがあります。
この資料に記載される情報は、「現状のまま」の条件で提供されています。
EMC Corporationは、この資料に記載された情報に関していかなる種類の表
明または保証をするものではなく、特に市場性の暗黙の保証や特定の目的 の適合性を保証していません。
この資料に記載されるすべてのEMCソフトウェアの使用、複製、頒布も、
当該ソフトウェア・ライセンスが必要です。
EMC製品名の最新のリストについては、http://japan.emc.comサイトで
「EMC Corporationの商標」を参照してください。
その他のすべての名称ならびに製品についての商標は、それぞれの所有者 の商標または登録商標です。
パーツ番号H8773.1-J
目次
エグゼクティブ・サマリー
... 4
ビジネスの課題 ... 4
ビジネス・ソリューション ... 4
Citrix XenDesktop 5 ... 5
概要 ... 5
主なメリット ... 5
Citrix XenDesktop
向けEMC Proven Solution ... 7
概要 ... 7
アーキテクチャ図 ... 7
EMCユニファイド・ストレージ ... 8
EMC FAST スイート ... 8
EMC Unisphere ... 8
Citrix XenDesktop 5 ... 9
Citrix MCS (Machine Creation Services) ... 9
結論
... 10
まとめ ... 10
参考資料 ... 11
EMCドキュメント ... 11
エグゼクティブ・サマリー
カリフォルニア州サンタクララのCitrix Executive Briefing Centerは、世界中の
Citrix販売拠点とパートナー各社のほか、毎月数百回の顧客向けデモをサポー
トしています。Citrixが実施している数多くの製品デモの1つに、仮想デスク トップおよびアプリケーションを同社の最高幹部に提供するために使われて
いるXenDesktop製品の本番環境デモがあります。本番環境にXenDesktopを
実装する際に生じる、効率性、拡張性、および信頼性に関連した課題を解決 するには、デスクトップ・パフォーマンス用に最適化できる共有ストレージ・
インフラストラクチャを導入して、SLAを達成し、要求の厳しい仮想デスク トップ・ユーザー（最高幹部など）の操作性の質を確保する必要があります。
CitrixはXenDesktopの導入に際し、EMC® のユニファイド・ストレージ・
ソリューションを利用して、仮想インフラストラクチャのパフォーマンスを 強化しています。EMCのユニファイド・ストレージ・ソリューションは、
FAST VP、FAST Cache、エンタープライズ・フラッシュ・ドライブなどの
先進的なテクノロジーを使用し、拡張性と信頼性が高く、パフォーマンスが 最適化されたソリューションを提供することによって、ユーザーが定める SLAへの適合を実現します。
仮想デスクトップ環境では、ファイアウォールによって保護された一元的な データセンターにインフラストラクチャが配置され、ローカル・リソースに よって容易に管理できるため、セキュリティの強化と管理のシンプル化が達 成されます。CitrixはXenDesktopとEMCユニファイド・ストレージ・テクノ ロジーを組み合わせることにより、デスクトップ・インフラストラクチャの セキュリティを確保すると同時に、運用コストと設備投資を削減することに も成功しています。
ビジネスの課題
ビジネス・
ソリューション
Citrix XenDesktop 5
企業が競争優位性を確立できるかどうかは、その企業が適切な方法、適切な場 所、かつ適切なタイミングで作業を行えるかどうかにかかっています。Citrix
XenDesktop 5 を使用して、迅速かつ柔軟に仮想デスクトップ環境を実現すると、
企業合併から成長イニシアティブ、戦略（業務移管やオフショアリングなど）
にいたるまでのさまざまなビジネスの変化に、コスト・パフォーマンスの高い 方法ですばやく適応できるようになります。グローバル市場では今、流動性と 即応性の高い仮想組織が求められています。こうした中、XenDesktop を導入す ることで、デスクトップ・コンピューティング・リソース全体を必要な場所に 展開することが可能になります。
Citrix XenDesktopは、場所やデバイスにかかわらず、すべてのユーザーに提供さ
れるオン・デマンド・サービスとしてWindowsデスクトップを生まれ変わらせま
す。Citrix XenDesktop ソリューションがもたらす主なメリットは次のとおりです。
デバイスと場所を問わないReceiver™。XenDesktopユーザーは、Citrix
Receiverを軽量のユニバーサル・クライアントとして使用することで、
最新式のタブレットやスマートフォン、PC、Mac、シン・クライアント などから、個人用デスクトップや会社のアプリケーションにアクセスで きます。これによって、仮想ワーク・スタイル、ビジネス継続性、ユー ザー・モビリティが実現します。
HDX™ユーザー操作。XenDesktop 5では、デバイスやネットワークの種 類を問わずにHDXならではのユーザー操作を実感できます。また、コン ピューティング・ソリューションと比べて帯域幅消費量を最大90%削減で きます。HDXを採用しているため、マルチメディア、リアルタイムのコラ ボレーション、USB周辺機器、3Dグラフィックスなどを使用しているとき でも、ローカル PC に匹敵するデスクトップ操作をお楽しみいただけます。
WAN最適化機能が統合されているため、回線のレーテンシーが高い場合で も、ネットワークの効率性とパフォーマンスを向上させることができます。
FlexCast™による VDI の超越。エンタープライズ環境はさまざまなタイプ
のユーザーで構成され、パフォーマンスとパーソナライズに関する要件 もユーザーのタイプによって異なります。たとえば、ラップトップのオ フライン・モビリティを必要とするユーザーがいる一方で、シンプルさ と標準化を必要としているユーザー、さらには高パフォーマンスと完全 にパーソナライズされたデスクトップを必要とするユーザーもいます。
XenDesktopは、当社独自のCitrix FlexCastデリバリ・テクノロジーを採用
することで、これらすべての要件を単一のソリューションで満たすこと ができます。FlexCast を使用すると、企業の IT 部門は、各ユーザーのパ フォーマンス、セキュリティ、およびモビリティ要件を満たすように最 適化された仮想デスクトップを提供できるようになります。
Windows、Web、SaaS を含む任意のアプリケーション。XenDesktop では、
Windows、Web、SaaS アプリケーションをはじめ、ユーザーが必要とす
る任意のタイプのアプリケーションを提供できます。Windows アプリ ケーションが必要な場合、XenDesktop には、オン・デマンドのアプリ ケーション・デリバリ・ソリューションである XenApp™が用意されてい ます。このソリューションにより、任意の Windows アプリケーションを データセンターで仮想化、一元化、および管理して、あらゆる場所とデ バイスのユーザーにサービスとして直ちに提供することが可能です。
概要
主なメリット
Web および SaaS アプリケーションの場合は、アプリケーションが
Receiverによって単一のインタフェースにシームレスに統合されるため、
ユーザーは一度ログインするだけで、すべてのアプリケーションに安全 にアクセスできるようになります。
オープンで拡張性が高く、実証済み。業界検証済みの拡張性の高さを誇
る XenDesktop 5では、1万個を超えるCitrix対応製品を使用できるため、
今まで以上に管理しやすい高性能なデスクトップ・コンピューティン グ・インフラストラクチャが実現します。オープン・アーキテクチャは、
お客様がすでに導入されているCitrix XenServer、MicrosoftまたはVMware、 ハイパーバイザ、Microsoftシステム管理製品のほか、VNXe™および
VNX™ストレージ製品ファミリを含むどのEMCユニファイド・ストレー
ジ・プラットフォームとも互換性があります。
シングル・インスタンス管理。IT部門はXenDesktopを使用すると、デバ イス、オペレーティング・システム、アプリケーション、およびユー ザー・パーソナライズ設定を分離して、それぞれのマスター・イメージ を1つにまとめて保存できます。数千個もの静的なデスクトップ・イ メージの処理に追われるのではなく、オペレーティング・システムやア プリケーションの管理と更新を一箇所から一度で行うことができます。
この機能によりIT部門は、エンタープライズ環境全体をわずか数日で
Windows 7に一元的にアップグレードできます。シングル・インスタン
ス管理は、パッチ適用とアップグレードの継続的な保守作業を大幅に軽 減するとともに、余分なコピーを除外することによって、データセン ターのストレージ・コストを最大90%削減します。
データ・セキュリティとアクセス制御。XenDesktop を導入した環境では、
IT部門はポリシーに基づいてデータの保存場所を制御し、ユーザーは任 意の場所またはデバイスからデスクトップとアプリケーションにアクセ スできます。XenDesktopでは、データがエンドポイントに配置されるの を防いで、情報管理をデータセンターで一元的に行うことができます。
また、アプリケーション・データをエンドポイントに配置する必要があ る場合は、それらのデータをXenVaultテクノロジーで確実に保護するこ とも可能です。アクセス制御とセキュリティ保護のための豊富な種類の ポリシーが用意されているため、知的財産が保護され、コンプライアン ス要件が確実に満たされるようになります。
Citrix XenDesktop向けEMC Proven™ Solutionは、フラッシュやFAST Cache、
Citrix XenDesktop 5などの先進的なテクノロジーとEMCユニファイド・スト
レージ・プラットフォームを組み合わせることによって、堅牢で効率的、か つ拡張性の高い仮想デスクトップ向けソリューションを提供します。このソ リューションは、ビルディング・ブロック・アプローチを使用して容易に拡 張でき、予測可能な高パフォーマンスと高可用性をコスト・パフォーマンス に優れた方法で実現します。
Citrix XenDesktop 向け EMC Proven Solution
仮想デスクトップ向けEMC Proven Solutionの目的は、EMC VNXシリーズのユ ニファイド・ストレージとXenDesktop 5によって実現する仮想デスクトップ 環境を構築し、この環境の機能性、性能、および拡張性を実証することです。
このソリューションは、1,000人のユーザーをサポートしており、大規模環境 に合わせて容易に拡張できるビルディング・ブロック手法を用いて設計され ています。
このセクションでは、以下に示すソリューションの主な構成要素について簡 単に説明します。
EMCユニファイド・ストレージ EMC FASTスイート
EMC Unisphere™
Citrix XenDesktop 5
Citrix MCS（Machine Creation Services）
図 1 Citrix XenDesktop向けEMC Proven Solutionの全般的な物理アーキテク チャを示しています。
図 1. ソリューション・アーキテクチャ 概要
アーキテク チャ図
ハイパーバイザ
ハイパーバイザ
デスクトップ・ユーザー
（ICAクライアント）
インフラストラクチャ・クラスタ
仮想デスクトップ・
クラスタ
EMCユニファイド・
ストレージ
VNXおよびVNXe製品ファミリをはじめとするEMCユニファイド・ストレー ジ・ソリューションは、ファイルとブロックの両方のデータ・アクセスを 考慮に入れて最適化された、シンプルで効率的、かつ高性能なストレージ・
ソリューションです。EMCユニファイド・ストレージは、Unisphereインタ フェースと多機能のプラグ・イン・テクノロジーを採用して、ストレージの 管理を容易化します。EMC FASTスイートは、ストレージの使用率を飛躍的に 最適化することによって、効率性の改善を図ります。ユニファイド・アレイ はいずれも、ハイ・エンドの機能を使いやすいソリューションにまとめて提 供するのに十分な信頼性と拡張性、柔軟性の高さを兼ね備えています。
ENC FASTスイートにはFAST CacheとFAST VPが含まれています。これらの機
能は、ディスクの使用率を最適化することで、ストレージ・インフラストラ クチャが効率的なトータル・ソリューションの一部として必要なパフォーマ ンスを確実に実現するようにします。
EMC FAST Cacheでは、アレイの拡張キャッシュ・レイヤーとしてフラッシュ・
ドライブを使用できます。FAST Cacheには、ファイル・ストレージとブロッ ク・ストレージの両方で使用できる、アレイ・レベルの機能が用意されていま
す。FAST Cacheは、アレイ上のFAST Cache対応オブジェクトに含まれている
データを64 KB単位で検証します。頻繁にアクセスされるデータはFAST Cache
にコピーされ、そのデータ・チャンクに対する次回以降のデータ・アクセスは
FAST Cacheによって提供されます。これにより、使用頻度の高いデータをフ
ラッシュ・ドライブに直ちにプロモートできるため、使用頻度の高いデータの レスポンス・タイムが大幅に短縮されると同時に、データ・ホット・スポット がLUN内で起こる可能性を低くすることができます。
EMC FAST VPは、ストレージ・プール・レベルのLUN抽象化層の下、つまり以
前のバージョンのFASTよりかなり細分性の高いレベルで動作します。たとえ
ば、FAST VPは800 GBのLUNをまとめてフラッシュ・ドライブに移動させる
のではなく、ストレージ・プール全体を1 GB単位で識別し、監視するように なりました。図 2に示すとおり、データがアクティブになると、FAST VPはこ れらの「ホット」チャンクだけを上位階層（フラッシュなど）に自動的に移動 します。

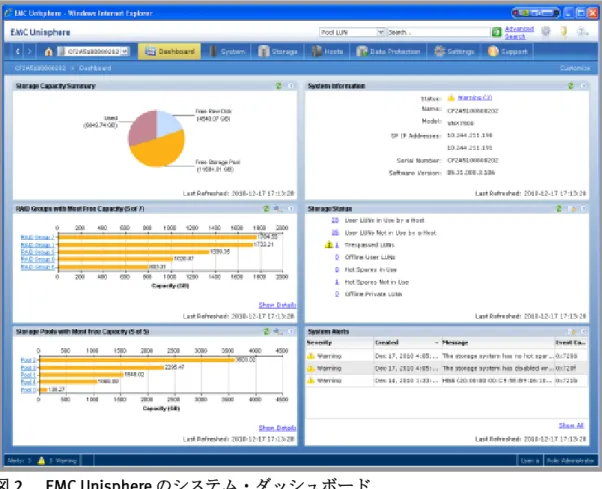

図 2 EMC Unisphereのシステム・ダッシュボードを示しています。このダッ
シュボードには、読みやすいビュー・ブロックに分かれて情報が表示され、
ストレージ容量、レプリケーション情報、ストレージ・プール、システム・
アラートなどに関する情報を確認できます。
EMCユニファイ ド・ストレージ
EMC FAST スイート
EMC Unisphere
図 2. EMC Unisphereのシステム・ダッシュボード
このダッシュボード・ビューはユーザーのニーズに合わせてカスタマイズす ることが可能です。また、ストレージ・プールの作成や LUN の作成といった、
一般的に行うタスクのための使いやすいメニューも用意されています。これ により、日常的なタスクを実行するためのクリック操作を短時間で完了して、
業務効率を高めることができます。
Citrix XenDesktopは、場所やデバイスにかかわらず、すべてのユーザーに提供
されるオン・デマンド・サービスとしてWindowsデスクトップを生まれ変わ らせます。XenDesktopは、あらゆるタイプの仮想デスクトップやWindows、
Web、SaaSの各アプリケーションを、最新のPC、Mac、タブレット、スマー
トフォン、ラップトップ、シン・クライアントなどにすばやく安全に提供しま す。しかも、高精細のHDX™ユーザー操作が同時に実現します。IT部門は
FlexCast™デリバリ・テクノロジーを使用することで、タスク指向の社員、移
動の多い社員、パワー・ユーザー、契約社員など、あらゆるタイプのユーザー に合わせて、仮想デスクトップのパフォーマンス、セキュリティ、およびコス トを最適化できるようになります。IT部門はXenDesktopを使用して、デスク トップ・デリバリを簡略化し、ユーザーによるセルフ・サービスを有効にする ことによって、オフショアリング、M&A、支店展開などのビジネス・イニシア ティブに迅速に適応できます。オープンで拡張性が高く、実証済みのアーキテ クチャが、管理、サポート、統合をシンプルにします。
EMC Proven Solutionは、拡張性をさらに高めるため、Citrix Provisioning Services とCitrix MCS（Machine Creation Services）の両方をサポートしています。MCSは、
XenDesktop 5で導入されたプロビジョニング・メカニズムです。XenDesktopの
管理インタフェースであるDesktop Studioと統合されているMCSを使用すると、
デスクトップのプロビジョニング、管理、および使用停止を、デスクトップ・
ライフサイクル管理全体にわたって一箇所から行うことができます。MCS では、
専用のマシンやプール内のマシンなど、複数のタイプのマシンをDesktop Studio のカタログ内で管理することが可能です。
Citrix
XenDesktop 5
Citrix MCS
(Machine Creation Services)
結論
EMCのソリューションを導入すると、デスクトップ環境、つまり最も高いリス クにさらされている情報を実証済みのアーキテクチャで一元的に管理できます。
EMCユニファイド・ストレージをEMCおよびCitrixの先進的なテクノロジーと 組み合わせて使用することで、仮想デスクトップ環境のパフォーマンスを最適 化して、拡張性を高め、ストレージ・コストを削減できます。EMCでは、Citrix
XenDesktop仮想マシン・ベース・デスクトップ向けのソリューションを構築し、
検証しています。お客様はこれらのソリューションを利用して、環境に配備さ れている数千台の仮想デスクトップをサポートし、拡張することができます。
EMCが Citrix XenDesktop 5に基づく仮想デスクトップ・ソリューションの評価、
設計、実装、および管理を迅速化し、ソリューションに関連したリスクの軽減 とコストの削減を同時に実現するお手伝いをいたします。ソリューションの 詳細については、以下の資料を参照するか、EMC担当営業までお問い合わせく ださい。
まとめ
参考資料
補足情報は、EMC Powerlink® に掲載の以下のドキュメントに記載されています。
これらのドキュメントにアクセスできるかどうかは、お使いのログイン認証 情報によって決まります。アクセスできないドキュメントがある場合は、
EMC担当営業までお問い合わせください。
リファレンス・アーキテクチャ： EMC VNXシリーズ、VMware vSphere 4.1、
およびCitrix XenDesktop 5が実現する仮想デスクトップ向けEMCインフ
ラストラクチャ
リファレンス・アーキテクチャ：EMC VNXシリーズ、VMware vSphere 4.1、
Cisco UCS、およびCitrix XenDesktop 5が実現する仮想デスクトップ向け
EMCインフラストラクチャ
Proven Solutionガイド： EMC VNXシリーズ（FC）、VMware vSphere 4.1、
およびCitrix XenDesktop 5が実現する仮想デスクトップ向けEMCインフ
ラストラクチャ
Proven Solutionガイド： EMCユニファイド・ストレージ（FC）、
Microsoft Windows Server 2008 R2 Hyper-V、およびCitrix XenDesktop 4が 実現する仮想デスクトップ向けEMCインフラストラクチャ
リファレンス・アーキテクチャ： EMC ユニファイド・ストレージ（FC）、
Microsoft Windows Server 2008 R2 Hyper-V、およびCitrix XenDesktop 4が実 現する仮想デスクトップ向けEMCインフラストラクチャ
EMCドキュメント
