VMware 環境向け EMC Avamar
バックアップ
/リカバリ
実績のあるテクノロジー
要約
このホワイト・ペーパーでは、VMware vSphereおよびVMware Viewソリューションのコンポーネントについて説 明するほか、グローバルなソース側でのデータ重複除外を実行するEMC® Avamar®テクノロジーを用いた環
境の保護について説明します。
Copyright © 2009 EMC Corporation. All rights reserved. このドキュメントに記載されている情報は、ドキュメントの出版日現時点の情報です。この情報は予告なく 変更されることがあります。 このドキュメントに記載される情報は、「現状有姿」の条件で提供されています。EMC Corporation は、この ドキュメントに記載されている情報についていかなる種類の表現または保証もいたしかねます。また、特に、 特定の目的のための、市販性または適合性の暗黙の保証を否定します。
目次
エグゼクティブ・サマリー
...4
概要
...4
対象者...4
VMware Virtual Infrastructure...4
VMware vSphere仮想データセンター・オペレーティング・システム ...4
VMware Viewデスクトップ・テクノロジー ...5
VMware Virtual Infrastructureのコンポーネント ...6
仮想化の導入オプション
...7
EMC Avamar：同じデータは二度とバックアップしない...7
VMware向けのAvamar...8ソリューション
...9
仮想インフラストラクチャ向けAvamar ...9 ゲスト・ベースのバックアップ...9vStorage APIs for Data Protectionに基づくイメージ・バックアップ ...11
vCenterの統合...12 VMware View向けのAvamar...13 VMware View環境向けのデータ保護戦略 1 ...13 VMware View環境向けのデータ保護戦略 2 ...14 VMware Viewコンポーネントのリカバリ...15 Avamarの導入オプション...16 一元的な仮想化...16 分散仮想化...16
まとめ
...18
関連ドキュメント
...18
エグゼクティブ・サマリー
VMware 製品は、エンタープライズ・クラス環境および小規模環境のいずれにおいても、仮想化による IT イ ンフラストラクチャの転換、管理、最適化を可能にする、業界初のクラウド・オペレーティング・システム 仮想化スイートを提供します。VMware Virtual Infrastructure は、包括的な仮想化、管理、リソースの最適化、 アプリケーションの可用性、運用の自動化などの機能を 1 つの統合されたソリューションとして提供します。 VMware Virtual Infrastructure は業界で最も広く導入されている仮想化ソリューションのため、データセンター とリモート・オフィスの両方に導入されている仮想マシンを障害から確実に保護することが重要となります。 よって、データ保護の対象範囲を仮想マシンまで拡張することが重要です。VMware Virtual Infrastructure によって 実現される仮想化環境では、データ保護の操作性および信頼性を向上させるための多数の方法がありますが、 それぞれにメリットと課題が存在します。
EMC® Avamar®は、VMware仮想インフラストラクチャ向けに最適化されたエンタープライズ・クラスのバッ
クアップおよびリカバリ/災害復旧ソリューションであり、独自の重複除外テクノロジーを使用して、VMware Virtual Infrastructureのコンポーネントを効率的にバックアップし、仮想環境で生じるバックアップ負荷を軽減 します。
概要
このホワイト・ペーパーでは、Avamar ソリューションの詳細について説明するほか、多様な VMware ポート フォリオ製品に対してデータ保護を実現するためのさまざまな方法を説明します。対象者
このホワイト・ペーパーは主に、VMware View 環境の設計、導入、保護を担当するビジネス・アプリケーショ ン管理者とバックアップ・システム管理者を対象としています。管理者は、VMware View ソリューションを 構成するコンポーネント（Microsoft AD（Active Directory）、VMware View Manager（以前の Virtual Desktop Manager）、VMware Virtual Infrastructure（vCenter と ESX）を含む）に関する実用的な知識を有していること が前提となります。VMware Virtual Infrastructure
VMware vSphere
仮想データセンター・オペレーティング・システム
VMwareのフラッグシップ製品であるVMware Virtual InfrastructureとVMwareの革新的な製品のロードマップ を組み合わせることにより、あらゆる規模のIT環境に最適な仮想データセンターOS（オペレーティング・ システム）が提供されます。仮想データセンターOSは、データセンターを「インターナル・クラウド」にす ることで、柔軟性、速度、リカバリ性、効率性に関するお客様のニーズを満たします。この「インターナル・ クラウド」は、自動管理/修復機能を有する柔軟性に優れた共有ユーティリティであり、コンピューティング・ リソースで構成されるエクスターナル・クラウドと連携することで、アプリケーションを静的にハードウェ アにマッピングする制約がなくなります。仮想データセンターのOSは、ハードウェアや場所に関係なく、 すべてのアプリケーションに対し適切なレベルの可用性、セキュリティ、拡張性を保証します。従来の物理 システムでは 1 つのOSが不可欠だったように、仮想データセンターOSは、今後のビジネス・コンピューティ ングに不可欠なプラットフォームとなります。
図1：VMware vSphere 仮想データセンターOS
VMware View
デスクトップ・テクノロジー
企業は以前にも増してテクノロジーへの依存度を高めていますが、その柔軟性のなさに不満を抱えています。 複数のプラットフォームとデバイスを使用するモバイル・ユーザーや、グローバルに分散するユーザーが増加 し、企業は、Web、デスクトップ、サーバなどを介して複雑にデータとアプリケーションを接続することに 奮闘しています。OS、アプリケーション、ハードウェアが 1 つの目的に使用される前提で開発されているた め、それを改良して管理することに苦労しています。さらに、ユーザーがモバイルを壊したり、置き忘れた 場合は、ユーザーの作業はストップし、セキュリティ侵害の危険性が発生し、知的財産が失われる可能性が あります。そして、再接続は容易な作業ではありません。ユーザーをオンラインに戻すのに数日かかるほか、 IT が失われた情報を回復するのに数週間を要することもあります。 将来のデスクトップの形は、単に1 つの物理 PC ではなく、多様なデバイスや環境が混在となるでしょう。 サーバで実行している仮想デスクトップ、自宅のノートブック、Web メール・アカウントなど、複数の場所 からアプリケーションとデータにアクセスすることが可能になります。エンド・ユーザーは、デスクトップ への接続にどんなデバイスを使用しようとも、あるいはアプリケーションとデータがどこに存在しようとも、 同じビューを確保したいと考えています。つまり、ユーザーはユニバーサル・クライアントを望んでいるの です。一方で IT 部門は、管理の効率化に加え、コスト・パフォーマンスに優れた方法でのデスクトップとア プリケーションの管理を望んでいます。ユニバーサル・クライアントは、仮想デスクトップ・インフラスト ラクチャを含むデスクトップ・コンピューティングの進化型です。 ユニバーサル・クライアントでは、アプリケーション、データ、オペレーティング・システムに関するハー ドウェアの縛りをなくし、ユーザーに提供します。ユーザーは、シン・クライアントやラップトップ、オフィ ス街中かにかかわらず、同じカスタマイズ・ビューを使用できます。あらゆるデバイスに対して、インテリ ジェントにアプリケーションとデータを提供することで、ユーザーは、ツールではなく業務に集中すること が可能になります。ビジネス要件とユーザーニーズとのバランスを考え、アプリケーションやデータがデバ イスではなくユーザーに従うシームレスな環境を構築します。 ハードウェア、OS、アプリケーションが強固に結びついたシングル・システムでは、ビジネス、規制、セキュ リティに関する要件に準拠しつつ、今日のグローバル経済に対応することができなくなっています。ビジネ ス・ニーズを満たすインフラストラクチャを推進するには柔軟性に優れたソリューションが必要となります。 デスクトップの管理を向上させる方法や、次に示す項目を実現する方法を検討する必要があります。 • カスタマイズされたアプリケーションおよびデスクトップ環境をユーザーに提供する• 管理性の高い柔軟性を実現する
• ユーザー・デスクトップ環境を一元的に管理および保護する
図2：VMware View 環境の例
VMware Virtual Infrastructure
のコンポーネント
VMware Virtual Infrastructure は、次の主要コンポーネントで構成されます。
• VMware ESX：物理サーバ上で実行する本番環境で実証済みの仮想化レイヤーであり、複数の仮想マシン にプロビジョニングできるよう、プロセッサ、メモリ、ストレージ、ネットワーク・リソースを抽象化 します。
• VMware VMFS（Virtual Machine File System）：仮想マシン向けの高パフォーマンスのクラスタ・ファイル・ システムです。
• vCenter Management Server：仮想化された IT インフラストラクチャの構成、プロビジョニング、管理を 行うための中央制御ポイントです。
• VI Client（Virtual Infrastructure Client）：管理者とユーザーが任意の Windows PC から VirtualCenter Management Server または個々の ESX にリモート接続できるようにするインタフェースです。
• VMware VMotion™：ダウンタイムなしでサービスの継続的な可用性とトランザクションの整合性を維持 したまま、仮想マシンを別の物理サーバに移行することを可能にします。
• VMware vStorage APIs for Data Protection：ESX ホストや LAN において、バックアップに掛かる負荷を 排除し、仮想マシンでバックアップ・エージェントの実行を不要にしながらも、仮想マシンのデータの イメージ・レベルおよびファイル・レベルのバックアップが可能になります。
仮想化の導入オプション
VMware Infrastructure を実行している物理サーバを、ビジネス・ニーズおよびネットワークの信頼性に応じて、 データセンターに一元的に配置したり、リモート・オフィスにローカルに配置したりすることが可能です。 図3：仮想インフラストラクチャの導入アプローチ • 導入の一元化：VMware Infrastructure は、リモート・オフィスの IT インフラストラクチャをデータセン ター内の仮想プラットフォームに統合します。リモート・オフィスからは、安全なネットワーク接続を 介してサーバおよびデスクトップのワークロードにアクセスできます。これは、高帯域幅でレイテンシー の低いネットワークを導入している企業、または WAN（ワイド・エリア・ネットワーク）を介してアプ リケーションのアクセスを提供している企業に理想的です。これにより、サーバの統合率およびコスト の削減額が最大になります。 • 分散環境の集中管理：VMware Infrastructure は、リモート・オフィスの IT インフラストラクチャを同じ サイト内の仮想プラットフォームに集約します。中央のIT スタッフは、データセンターからリモートで サーバおよびデスクトップのワークロードを管理します。これは、信頼性の低いネットワークを使用して いる企業、または物理サーバをエンド・ユーザーの近くに設置する必要のある企業に対して理想的です。 WAN の速度や可用性に関係なく、アプリケーションのパフォーマンスを維持できます。EMC Avamar：同じデータは二度とバックアップしない
データの転送量を少なくすることで、
VMware、NAS、リモート・オフィス、クライアント
PC などのバックアップを改革
従来のバックアップ・ソリューションでは、フル・バックアップと増分バックアップを繰り返す必要がありま す。これでは、ほとんど同じデータが大量に毎週転送されることになります。不要なデータ転送により、多く の企業は、バックアップが業務開始時間前に終了しない、ネットワーク・トラフィックの増大、そしてバッ クアップ用ストレージが大きくなりすぎるなどの問題に直面します。VMware Infrastructure 環境では、サーバ の統合によりバックアップが同時に進行してしまい、ハードウェアに大きな影響が生じることがあります。 10 年ほど前から、ディスクによるバックアップは従来のバックアップ手法を補完するものとして使用され、 テープの代わりとして導入されても企業が直面するデータ保護の課題を根本から解決することはできません でした。それに対して、グローバルなソース側のデータ重複除外テクノロジーを統合したEMC Avamar バックアップ/ リカバリ・ソフトウェアは、従来のバックアップに付随する課題を解決し、リモート・オフィス、VMware 環境内、データセンターLAN/NAS サーバの保護を迅速かつ効率的に実行できるようにします。 従来のバックアップ・ソリューションとは異なり、EMC Avamar は、ソース側で冗長なデータを特定してから データをネットワーク経由で転送します。新たなデータのみを転送することで、Avamar は日々の必要なネッ トワーク帯域幅を最大で500 分の 1 に削減すると同時に、毎日のフル・バックアップを短時間で実行します。 この機能により、低速で余裕のないネットワークやインフラストラクチャであっても、リモート・オフィス およびデータセンターの災害復旧やバックアップに利用することができます。データは暗号化した上で転送 でき、管理も一元化されるため何百ものリモート・オフィスを効率的かつ容易に保護できます。 Avamarの重複除外により、バックアップに必要なストレージを最大で 50 分の 1 に削減し、コスト・パフォー マンスに優れたディスク・ベースのリカバリを実現できます。Avamarは、EMC NetWorker®などの従来のバッ クアップ・ソフトウェアと連携することも可能です。さらに、Avamarのグリッド・アーキテクチャにより、 オンラインでストレージ容量の拡張が可能で、特許取得済みのRAIN（Redundant Array of Independent Nodes） テクノロジーが高可用性を実現します。
VMware
向けの
Avamar
Avamar ソフトウェアは、仮想マシン内のエージェントまたは VMware vStorage APIs for Data Protection プロ キシ・サーバを使用して、バックアップ・データ量を削減することで、VMware Infrastructure 環境を迅速かつ 効率的に保護します。Avamar は、物理サーバのリソース（CPU、Ethernet アダプタ、メモリ、ディスク・スト レージなど）のボトルネックを解決します。Avamar は、従来のバックアップの負荷を（200%から）最大 2% にまで低減し、バックアップ時間とリソース使用率の大幅な削減を可能にします。 Avamar の主なメリットは次のとおりです。 • 毎日のフル・バックアップに要する時間を最大 10 分の 1 に短縮 • 日常的に必要なネットワーク帯域幅を最大 500 分の 1 に削減 • 必要なストレージ容量を最大 50 分の 1 に削減 • 転送中および保存中のバックアップ・データの暗号化 • 特許取得済みの RAIN テクノロジーによる Avamar ノード間の単一障害点の排除 • 拡張性の高いグリッド・アーキテクチャ • サーバの整合性およびデータの復旧可能性を毎日確認 • シンプルなワン・ステップでのリカバリ
• 柔軟性に優れた導入形態（EMC Avamar Data Store アプライアンス、EMC Avamar Virtual Edition for VMware （仮想アプライアンス）など） • 物理サーバの統合を促進 図 4は、Avamar重複除外テクノロジーを使用したフル・バックアップと従来のバックアップを使用したフル・ バックアップを比較しています。各グラフの左側には、従来のバックアップ・ソリューションを使用した場合 の共有リソース（CPU/ネットワーク/ディスク）の負荷、グラフの右側には、Avamarを使用した場合の共有リ ソースへの負荷を表しています。ゲスト・レベルまたはvStorage APIレベルでAvamarを実行している場合の物 理サーバに与える影響が軽減されるため、ユーザーは、バックアップを予定時間内に終了し、バックアップに 必要なネットワーク帯域幅を気にする必要がありません。
図4：VMware ゲストのバックアップ：Avamar と従来のバックアップの比較
ソリューション
仮想インフラストラクチャ向け
Avamar
データセンター環境が異なれば、異なるソリューションが必要になります。Aavmar は、VMware Infrastructure 環境にさまざまな方法で導入できます。
• ゲスト/ファイル・レベルのバックアップ：Avamar エージェントを仮想マシン内にインストールします。 • vStorage APIs for Data Protection によるイメージ・レベルのバックアップ：Avamar エージェントをプロ
キシ・サーバにインストールします。
ゲスト・ベースのバックアップ
ゲスト・レベルのバックアップは、各仮想マシンに軽量の Avamar エージェントをインストールして行います。 この方法は、物理サーバにインストールするのと同様です。通常、このタイプのバックアップにスクリプトは 必要ありません。Microsoft SQL Server、Exchange、Oracle などの具体的なアプリケーションをサポートする には、基本以上の設定が必要になる場合があります。この手順の主なメリットは次のとおりです。 • 効率の高いデータ重複除外 • 仮想マシンのアプリケーション・データのバックアップ • ファイル・レベルでのリストア • 物理マシンと仮想マシンは同じバックアップ方法 • スクリプトの作成や VMware ソフトウェアの知識は不要 • 毎日同様のバックアップ手順図5：ゲスト・ベースのバックアップ この構成の仮想マシンのリストアは容易に実行できます。図6は、仮想マシンのフル・イメージをリストア する方法を示しています。 図6：仮想マシンまるごとリストア システム全体のリストアを実行するには、オペレーティング・システムとAvamar エージェントがインストー ルされた仮想マシンを作成します。この手順は、テンプレートまたは既製のオペレーティング・システム・
1. テンプレートまたはイメージから新しい仮想マシンを導入します。 2. 仮想マシンの電源をオンにし、Avamar サーバに登録します。 3. 新しい仮想マシンへのリダイレクト・リストアを実行します。
vStorage APIs for Data Protection に基づくイメージ・バックアップ
VMware の vStorage APIs for Data Protection により、LAN を使用しないバックアップが実現し、バックアップ用 の物理プロキシ・サーバが必要なくなります。vStorage API のプロキシ・サーバは、.vmdk バックアップまた はファイル・レベル・バックアップ（Windows および Linux のみ対応）と、イメージ全体またはファイル・ レベルのリカバリを実現します。Avamar は、マウントされた仮想マシンのディスクを Avamar エージェントを 使ってバックアップして、ファイル・レベルと.vmdk レベルの両方でのデータ重複除外を行います。
図7：vStorage API バックアップ
VMware の vStorage APIs for Data Protection は、Avamar エージェント・ソフトウェアおよび AVIM（Avamar Interoperability Module）と連携して動作する一連のユーティリティと API で構成されています。Avamar エー ジェントとAVIM は、プロキシ上で動作して、バックアップ・サービスを提供します。仮想マシンの実際の バックアップは、バックアップ・プロキシ・サーバ上で行われます。1 台のバックアップ・サーバで複数の ESX ホスト上の多数の仮想マシンに対してバックアップ・サービスを提供できます。すべての仮想マシンが、 プロキシによってアクセス可能な SAN（ストレージ・エリア・ネットワーク）に格納されている場合、バッ クアップは効率的に実行されます（hotadd）。
Avamar と vStorage APIs for Data Protection および AVIM の統合は、vStorage API を活用して、スナップショッ トの作成およびスナップショットのマウント/アンマウントを実行します。スナップショットは、実行中の仮 想マシンのポイント・イン・タイム・コピーです。Avamar ソリューションが、指定されたスケジュールとポ リシーに従ってバックアップを開始すると、プロキシ・サーバ上の Avamar エージェントがバックアップ・ アクティビティを開始します。
Avamar と vStorage APIs for Data Protection を使用するメリットは次のとおりです。 • 実行中の仮想マシンのフル・イメージ・バックアップ • 効率的な転送（hotadd）を利用することで、ネットワークを介した仮想ディスク・イメージ全体のコピー を回避 • Windows および Linux 向けのイメージ・レベル・バックアップからのファイル・レベル・リストアの実行 • .VMDK ファイルの内部および相互での重複除外の実行 • 変更されたブロックの追跡による迅速なバックアップ • データの重複除外と圧縮によるネットワーク・トラフィックの最小化 • ほとんどのシナリオに対し、各仮想マシンのバックアップ・エージェントを管理する必要性を排除
vCenter
の統合
Avamar 5.0 は、VMware の vCenter 管理ユーティリティと統合します。vCenter API との統合により、Avamar Management Console で、1 つの vCenter インスタンスまたはグループに対し定期的にクエリーを実行すること ができ、バックアップ/リカバリ・アクティビティの管理を合理化できます。 Avamar が提供するゲスト・レベルおよびイメージ・レベルの両方のバックアップ用の一元化された管理性 について説明します。 Avamar 5.0 と vCenter の統合によって実現される主な機能は次のとおりです。 • 統合により、Avamar UI で仮想マシンおよび関連するグループを検出できる • 個別の仮想マシンまたはグループを追加して、「イメージ」および「ゲスト」バックアップ・ポリシーを 定義できる • 複数の VMware イメージ・プロキシを定義できる • 仮想マシン・イメージまたはゲスト・バックアップ/リストア・オペレーションを開始できる • Activity Monitor でバックアップ/リストア・オペレーションを監視できる • 仮想マシンの保護ステータス（ゲスト/イメージ/なし）を表示できる Avamar 5.0 と vCenter の統合の主なメリットを次に示します。 • 仮想マシンがバックアップされているか、バックアップされていないかを示すシンプルなビュー • どのようにして仮想マシンがバックアップされたのか（ゲスト、仮想マシン、まったくバックアップさ れていない）、いつバックアップされたのかを表示 • 仮想マシンの追加時に自動的にバックアップ・ポリシーを追加
図8：仮想マシンごとのデータ保護レベルを確認
図9：vmdk を異なるストレージにリカバリ可能
VMware View
向けの
Avamar
VMware View 環境向けのデータ保護戦略 1
VMware View 環境全体の保護に関して 2 つの戦略が存在します。VMware View インフラストラクチャを保護 するためにまず考えられる方法は、仮想マシン・デスクトップの格納先となるLUN、および View Manager アプリケーションと構成に関する情報をコピーすることです。これより、環境全体のリカバリが可能となり ます。 このアプローチの要件には、バックアップ・ソリューションに提供するためのVMware View 環境の重複コピー の作成が含まれます。このシナリオにおけるVMware View 環境のリカバリを実行するには、次の手順が必要 となります。 • すべてのコンポーネントの LUN に含まれるデータを、同じサイズの新しいストレージにリストアする • Active Directory、View Manager、ESX を再構築する
• 再構築した Active Directory、View Manager、ESX を、リカバリの対象となるストレージに接続する • アプリケーションを再起動する
VMware View 環境向けのデータ保護戦略 2
VMware Viewインフラストラクチャ全体を保護する 2 つ目のアプローチは、Avamarクライアント・ソフト ウェア・エージェントを使用して、個別にキー・コンポーネントを保護する方法です。これは、バックアップ のためにVMware Viewのデータを 2 重に持たせることを回避したい企業にとって最適なアプローチです。 図10は、主なVMware Viewコンポーネントを保護する手順を示しています。

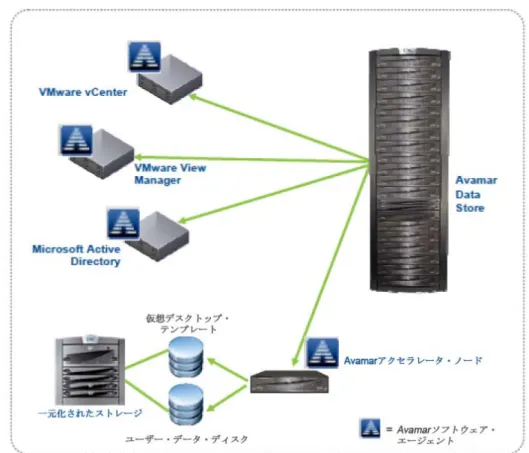

図10：個別コンポーネントの保護
Microsoft AD（Active Directory）
• AD サーバに Windows Avamar クライアントをインストールします。
• AD を同じハードウェアにリストアするのに、Avamar は ntbackup ユーティリティを使用して、バックアップ のためにAD データをエクスポートします。
• AD を異なるハードウェアにリストアするのに、Avamar と EMC HomeBase を組み合わせて使用する必要 があります。（※HomeBase は日本語未対応）。
VMware View Manager サーバ
• VDM View Manager サーバに Windows Avamar クライアントをインストールします。
• Avamar はプレスクリプトを使用して、VDMexport.exe アプリケーションを呼び出し、AD サーバに存在 するLDAP 構成情報をフラット・ファイルにエクスポートします。
注：データベースが異なるサーバに保存される場合、データベース・サーバにデータベース・プラグインを有する Avamar クライアントがもう 1 つ必要になります。 仮想デスクトップ・テンプレート ベスト・プラクティスとして、ユーザーのホーム・ディレクトリと仮想デスクトップのテンプレートを、 一元化された共有ストレージ・デバイスに保存する必要があります。 図11：デスクトップ・テンプレートおよびユーザーのホーム・ディレクトリのデータ保護 Avamar データ保護は、アクセラレータ・ノードを使用して、SAN/NAS ストレージ・デバイスを保護します。 アクセラレータ・ノードは、NFS、CIFS、NDMP のいずれかを使用してストレージ・ソリューションのデータ にアクセスできます。
VMware View
コンポーネントのリカバリ
このソリューションにより、VMware View ソリューションを構成する個別のコンポーネントのリカバリが可能 となります。個別のコンポーネントは、必要なリカバリのレベルに基づき、VMware View ソリューションに 手動で戻すことができます。コンポーネントは次のとおりです。Microsoft AD（Active Directory）
• 「EMC Avamar System Administration Manual」に示されている手順を使用して AD をリカバリします。 • AD を異なるハードウェアにリカバリするのに HomeBase/Avamar ソリューションが必要となることに注意
してください。（※HomeBase は日本語未対応）同じハードウェアにリカバリする場合、「EMC Avamar System Administration Manual」に記載されているように ntbackup を使用します。
VMware vCenter
• vCenter アプリケーションをインストールまたはリカバリします。
• vCenter データベース・アプリケーション（デフォルトでは SQL Server 2005）をインストールまたはリカ バリします。
• Avamar データベース・プラグインを使用して、vCenter データベースをリカバリします。 VMware View Manager サーバ
• View Manager アプリケーションをインストールまたはリカバリします。
• View Manager AD スキーマ・フラット・ファイルをリカバリし、VDMimport.exe ユーティリティを使用 してAD にインポートします。
注：この手順は、スキーマにView Manager 構成データを含まない状態で AD サーバをリカバリした場合にのみ必要
になります。
ESX VMware View サーバ
• デスクトップの仮想化に使用される ESX インフラストラクチャを再構築します。 • ESX サーバに View Manger ESX エージェントをインストールします。
ユーザー・データ・ディスク • ユーザー・データ・ディスクを、一元化されたストレージ・ソリューションにリカバリします。 仮想デスクトップ・テンプレート • 仮想デスクトップ・テンプレートを NFS 共有または直接 ESX インフラストラクチャにリカバリします。 • vCenter を使用してテンプレートをインポートします。
Avamar
の導入オプション
一元的な仮想化

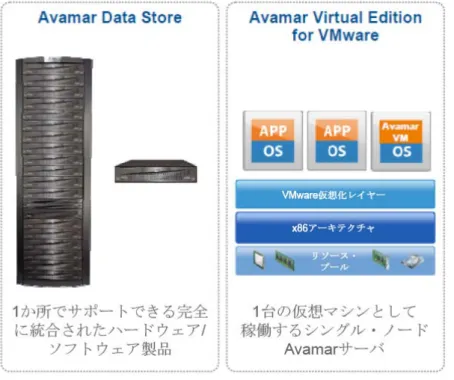

Avamar では、用途やリカバリ要件に合わせてソリューションの導入を柔軟に調整できます。便利な導入オ プションは2 つ存在します。1 つは EMC Avamar Data Store を使用する方法、もう 1 つは EMC Avamar Virtual Edition を使用する方法です。図12：一元化された導入オプション
一元的にアプリケーションが導入および管理されるエンタープライズ仮想環境では、Avamar エージェント がゲストまたはvStorage API レベルで使用され、データは Avamar Data Store に保存されます。Avamar Data Store は、合理化された導入を実現するために、EMC 認定ハードウェアと Avamar ソフトウェアを統合する、 高い可用性を誇る、パッケージ済みのバックアップ/リカバリ・ソリューションです。データは災害復旧のため、 別のサイトにレプリケートできます。
分散仮想化

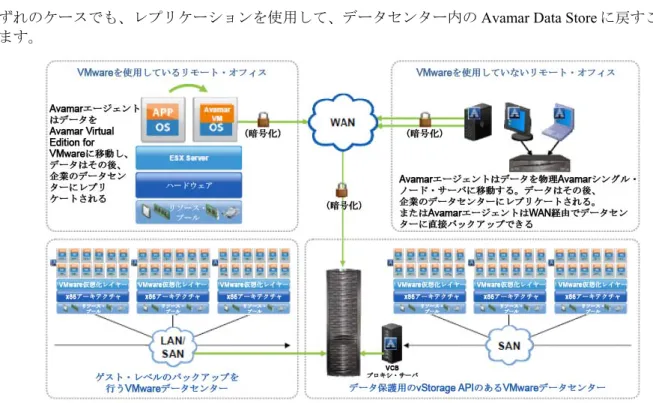

EMC では、リモート・サイトの VMware 仮想インフラストラクチャ向けに、EMC Avamar Virtual Edition for VMware を提供しています。EMC Avamar Virtual Edition for VMware は、業界初のバックアップ/災害復旧用の
仮想化されていないリモート・オフィス環境向けのエントリー・レベルのAvamar Data Store 構成は、迅速な ローカル・バックアップ/リカバリに理想的です。
いずれのケースでも、レプリケーションを使用して、データセンター内のAvamar Data Store に戻すことがで きます。
まとめ
このホワイト・ペーパーでは、VMware Virtual Infrastructure と VMware View ソリューションの個別のコンポー ネントを定義、および Avamar バックアップ/リカバリ・テクノロジーを使用してこうしたコンポーネントを 保護するための多様なアプローチについて説明しました。
VMware Virtual Infrastructureの保護に関して、今日主に採用されているアプローチは、ゲスト・レベルでAvamar クライアント・ソフトウェアを導入し、ソース側で重複除外する方法です。これにより、従来のバックアッ プでかかっていたコストが軽減され、毎日のフル・バックアップを最大 10 倍高速に実行できるようになる ほか、必要なネットワーク帯域幅を大幅に削減できます。またAvamarは、バックアップのボトルネックを 排除することにより、サーバの統合率をあげて、インフラストラクチャ全体のコストを削減します。 2 つ目のアプローチは、Avamar と vStorage APIs for Data Protection を導入し、Avamar 重複除外機能を使用する 方法です。このアプローチにより、ソース側での重複除外のメリットがもたらされるほか、本番サーバから バックアップ/リカバリの負荷がなくなります。Avamar サーバは、オペレーティング・システム、パッチ、 アプリケーションに関する冗長データを排除し、インフラストラクチャ・コストを大幅に削減するため、.vmdk イメージ全体をバックアップする環境で非常に優れた威力を発揮します。
また、VMware View 向けの 2 つのアプローチについても説明しました。最初のアプローチは、LUN の重複し たコピーを作成する方法で、本番アプリケーションに実質的な影響を与えないため、バックアップ・プロセ ス時にアプリケーションにほとんど影響を及ぼしません。ただし、ミラー化されたストレージ・インフラス トラクチャが必要となります。2 つ目のアプローチは、VMware View インフラストラクチャの個別のコンポー ネントをAvamar クライアント・ソフトウェア・エージェントを使用してバックアップすることで、重複した ストレージ・プールを排除する方法です。このシナリオでは、クライアント・エージェントは、バックアップ・ プロセス時に一瞬だけデータベースを停止させる必要がありますが、迅速にデータの重複バックアップを実現 します。いずれのシナリオでも、Avamar ソリューションの優れた重複除外機能により、インフラストラクチャ 全体のコストが大幅に削減されるほか、VMware View 環境を迅速かつ信頼性に優れた方法でリストアするこ とができます。 まとめると、グローバルなソース側のデータ重複除外テクノロジーを搭載した EMC Avamar は、メディア/ ネットワークの要件に関連するインフラストラクチャ・コストを大幅に削減し、バックアップのパフォーマ ンスを向上させることができるほか、多くのケースでアプリケーションの統合率を向上させる効率性を実現 できます。Avamar アーキテクチャにより、データの可用性が向上し、従来のテープ・バックアップと比べて リストア性能が大幅に向上します。
VMware Virtual Infrastructure および VMware View 環境の保護に関するベスト・プラクティス、Avamar バック アップ/リカバリ・ソリューションの ROI（投資収益率）については、EMC 担当営業または EMC パートナー に問い合わせるか、http://japan.emc.com/にアクセスしてください。
関連ドキュメント
このホワイト・ペーパーで説明したテクノロジーに関する関連情報については、次のドキュメントを推奨し ます。
• VMware.com の VMware VMware vSphere および VMware 製品に関するページ http://www.vmware.com/jp/products/vsphere/
http://www.vmware.com/jp/products/view/ • japan.emc.com の Avamar 製品ページ
