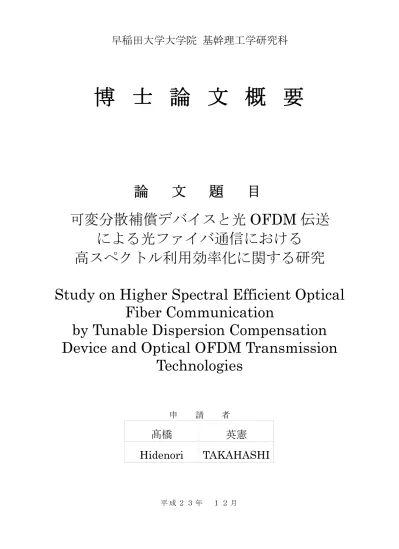

博 士 論 文 概 要

早稲田大学大学院 基幹理工学研究科

博 士 論 文 概 要

論 文 題 目

可変分散補償デバイスと光 OFDM 伝送 による光ファイバ通信における

高スペクトル利用効率化に関する研究

Study on Higher Spectral Efficient Optical Fiber Communication

by Tunable Dispersion Compensation Device and Optical OFDM Transmission

Technologies

申 請 者

髙橋 英憲

Hidenori TAKAHASHI

平 成 ２ ３ 年 １ ２ 月

No. 1

本 論 文 は 波 長 分 割 多 重（W D M）を 用 い た 超 高 速 光 フ ァ イ バ 通 信 技 術 を 実 現 す る た め の 高 周 波 数 利 用 効 率 伝 送 技 術 に 関 す る 研 究 成 果 を 詳 述 し た 技 術 論 文 で あ る 。 石 英 光 導 波 回 路 を 用 い た リ ン グ 共 振 器 型 可 変 分 散 補 償 デ バ イ ス で は 、 新 た に 帯 域 利 用 効 率 を 拡 大 す る 手 法 を 提 案 し 、 そ の 効 果 を 実 証 し た 。 ま た 、 光 直 交 周 波 数 分 割 多 重（ 光 O F D M）伝 送 技 術 を 用 い た 周 波 数 利 用 効 率 向 上 手 法 に 関 し て は 、W D M の 波 長 間 隔 を 狭 め る こ と に よ り 、 周 波 数 利 用 効 率 を 向 上 可 能 で あ る こ と を 実 証 し た 。ま た バ ン ド 多 重 に よ る マ ル チ バ ン ド 光 O F D M 伝 送 方 式 に よ り 、E D FA の み で 中 継 さ れ た 標 準 S M F 伝 送 路 で の W D M 信 号 1 チ ャ ネ ル 当 た り 4 0 0 G b i t / s の 信 号 伝 送 に お い て は 、 世 界 最 高 の 周 波 数 利 用 効 率 で あ る 8 b i t / s / H z を 実 証 し た 。

大 容 量 光 伝 送 技 術 に 対 す る 需 要 は 増 加 の 一 途 を た ど っ て い る が 、 光 フ ァ イ バ 及 び 光 中 継 器 で あ る エ ル ビ ウ ム 添 加 フ ァ イ バ 増 幅 器( E D FA )の 長 距 離 伝 送 可 能 な 帯 域 は 限 定 さ れ て い る た め 、 そ の 動 作 帯 域 を 有 効 利 用 す る 技 術 が 求 め ら れ て い る 。 光 伝 送 シ ス テ ム は 、 光 学 的 な ア ナ ロ グ 部 品 の 他 、 送 受 信 器 に 具 備 さ れ る デ ジ タ ル 信 号 処 理 に よ り 構 成 さ れ る た め 、 光 学 部 品 の 光 学 的 な 帯 域 利 用 効 率 を 向 上 さ せ る 方 法 、 及 び デ ジ タ ル 信 号 処 理 を 用 い て 周 波 数 当 た り の 情 報 量 を 増 加 さ せ る 周 波 数 利 用 効 率 の 向 上 が 必 要 で あ る 。 本 論 文 で は 、2 つ の 側 面 か ら 周 波 数 利 用 効 率 向 上 に つ い て 検 討 を 行 う 。 ま ず 、 光 フ ァ イ バ の 波 長 に 応 じ て 光 波 の 伝 搬 速 度 が 異 な る 現 象 で あ る 波 長 分 散 の 補 償 を 光 学 的 に 行 う 石 英 光 導 波 回 路 を 用 い た 可 変 分 散 補 償 デ バ イ ス に 着 目 し 、 そ の 帯 域 利 用 効 率 の 向 上 手 法 に つ い て 述 べ る 。 ま た 、 送 受 信 の 変 調 方 式 の 観 点 か ら 、 デ ジ タ ル 信 号 処 理 に よ る W D M に お け る 周 波 数 利 用 効 率 の 向 上 と し て 、 光 直 交 周 波 数 分 割 多 重 （ 光 O F D M） 伝 送 技 術 に 着 目 し て 述 べ る 。

現 在 、 光 ネ ッ ト ワ ー ク の ト ラ フ ィ ッ ク 増 加 へ の 対 策 と し て 、 光 フ ァ イ バ 伝 送 シ ス テ ム を 増 設 す る こ と で 対 応 す る こ と が 考 え ら れ る が 、 光 フ ァ イ バ を 新 た に 敷 設 す る こ と は 高 コ ス ト で あ り 、 既 に 敷 設 さ れ て い る 光 フ ァ イ バ の 伝 送 容 量 を 増 加 さ せ る た め の 技 術 が 求 め ら れ て い る 。そ の 一 つ と し て 、W D M１ チ ャ ネ ル 当 た り の 伝 送 速 度 を 増 加 さ せ る こ と に よ り 、 光 フ ァ イ バ 1 本 当 た り の 伝 送 容 量 を 増 加 さ せ る 方 法 が あ る 。 し か し な が ら 、1 チ ャ ネ ル 当 た り の 伝 送 速 度 を 増 加 さ せ る と 、 波 長 分 散 の 影 響 を 大 き く 受 け る た め 、 気 温 変 化 等 に 応 じ て 波 長 分 散 の 補 償 を 微 調 整 す る 必 要 が あ る こ と や 、 光 フ ァ イ バ 伝 送 路 の 支 障 移 転 の 際 に フ ァ イ バ の 長 さ が 変 わ る た め 、 必 要 と な る 分 散 補 償 量 が 変 化 す る 。 よ っ て 通 常 は 分 散 補 償 量 の 異 な る 分 散 補 償 フ ァ イ バ （D C F） の メ ニ ュ ー を 多 数 有 し て お き 、 状 況 に 応 じ て 交 換 す る な ど の 処 置 が と ら れ る が 、 在 庫 の 問 題 や 経 時 変 化 に 対 応 で き な い 問 題 が あ っ た 。 こ れ に 対 し 、 分 散 補 償 量 を 可 変 と で き る 可 変 分 散 補 償 デ バ イ ス が 提 案 さ れ て い る 。 小 型 の 分 散 補 償 デ バ イ ス 1 個 で 、 多 数 の D C F メ ニ ュ ー を 置 き 換 え る こ と が 可 能 と な り 、 且 つ 経 時 変 化 に 応 答 す る こ と が 可 能 と な る 。 し か し な が ら 、 波 長 分 散 の

本 質 は 、 異 な る 波 長 を 有 す る 光 波 の 伝 搬 時 間 差 で あ る た め 、 即 ち そ の 時 間 差 を 模 擬 す る 必 要 が あ る 。W D M 1 チ ャ ネ ル の 帯 域 内 に 生 じ る 程 度 の 時 間 差 で あ れ ば 、 小 型 の デ バ イ ス で 模 擬 で き る も の の 、 数 1 0 n m も の 広 い 帯 域 に 生 じ る 時 間 差 を 一 度 に 模 擬 す る こ と は 不 可 能 で あ る 。 こ の 課 題 を 解 決 す る た め 、W D M チ ャ ネ ル 毎 に 時 間 差 を 与 え て 補 償 す る 手 法 が 提 案 さ れ て い る 。 即 ち W D M チ ャ ネ ル 間 の ガ ー ド バ ン ド に お い て 、 与 え た 群 遅 延 時 間 差 分 を 戻 す こ と で 、 実 質 的 に 各 W D M チ ャ ネ ル に 求 め ら れ る 分 散 補 償 量 を 付 与 で き る 。 よ っ て 本 手 法 を 用 い る 場 合 、W D M チ ャ ネ ル 間 隔 の う ち 、 ガ ー ド バ ン ド を 除 い た 作 帯 域 を 広 げ る こ と で 、 よ り 広 帯 域 な 信 号 に 対 応 す る こ と が で き る 。 本 論 文 で は 、 第 2 章 か ら 第 5 章 に か け て 、 石 英 光 導 波 回 路 に よ り 構 成 さ れ る リ ン グ 共 振 器 型 可 変 分 散 補 償 デ バ イ ス に つ い て 述 べ 、 そ の W D M チ ャ ネ ル 間 隔 に 対 す る 動 作 帯 域 の 拡 大 、 即 ち 帯 域 利 用 効 率 を 向 上 さ せ る 手 法 に つ い て 述 べ る 。

第 2 章 で は 、 リ ン グ 共 振 器 型 可 変 分 散 補 償 デ バ イ ス の 基 本 構 成 及 び 基 本 動 作 に つ い て 述 べ る 。 リ ン グ 共 振 器 型 デ バ イ ス は 、 オ ー ル パ ス 型 の リ ン グ 共 振 器 を 基 本 原 理 と し て お り 、無 限 イ ン パ ル ス 応 答( I I R )フ ィ ル タ で あ る 。よ っ て 原 理 的 に は パ ワ ー ス ペ ク ト ル に は 変 化 は な く 、 群 遅 延 特 性 に お い て 、 共 振 周 波 数 に お い て 大 き な 群 遅 延 の 山 が 生 じ る（ 群 遅 延 ピ ー ク ）。こ の リ ン グ 共 振 器 へ の 結 合 量 を 、マ ッ ハ ・ ツ ェ ン ダ 干 渉 系 （M Z I） を 用 い て 可 変 と す る こ と で 、 群 遅 延 ピ ー ク の フ ィ ネ ス を 変 更 さ せ る こ と が で き 、 す な わ ち 群 遅 延 量 を 変 化 さ せ る こ と が 可 能 と な る 。 さ ら に 、 複 数 の リ ン グ 共 振 器 を カ ス ケ ー ド 接 続 し 、 各 リ ン グ 共 振 器 の フ ィ ネ ス を 制 御 し た 上 で 合 成 す る と 、 の こ ぎ り の 刃 状 の 群 遅 延 特 性 を 形 成 で き る 。 こ の 刃 の 部 分 を W D M チ ャ ネ ル の 信 号 の 帯 域 の 合 わ せ る こ と で 、 各 W D M チ ャ ネ ル の 分 散 を 補 償 す る こ と が 可 能 と な る 。

第 3 章 で は 、 リ ン グ 共 振 器 型 可 変 分 散 補 償 デ バ イ ス の 偏 波 無 依 存 化 に つ い て 述 べ る 。 リ ン グ 共 振 器 型 可 変 分 散 補 償 デ バ イ ス は 石 英 光 導 波 回 路 を 用 い て 作 製 さ れ る が 、 製 造 時 の 応 力 に よ り 、 導 波 路 断 面 の 縦 方 向 及 び 横 方 向 で 屈 折 率 が 異 な る 現 象 が 発 生 す る 。 こ れ に よ り 強 い 偏 波 依 存 性 が 生 じ る こ と が 通 常 で あ る 。 一 方 、 応 力 等 が 無 い 状 態 で も 、 導 波 路 の 断 面 形 状 を 制 御 す る こ と で 、 導 波 路 の 縦 方 向 及 び 横 方 向 に 屈 折 率 差 を 与 え る こ と が 可 能 で あ る 。 本 手 法 を 用 い て 、 応 力 に よ っ て 生 じ た 屈 折 率 差 を 補 償 し 、 偏 波 無 依 存 化 す る 手 法 に つ い て 述 べ る 。

第 4 章 で は 、 リ ン グ 共 振 器 の フ ィ ー ド バ ッ ク ル ー プ に 損 失 を 考 慮 し 、 そ の 振 る 舞 い に つ い て 解 析 及 び 実 験 結 果 を 用 い て 述 べ る 。 反 転 し た 負 の 群 遅 延 ピ ー ク が 生 じ る こ と を 解 析 及 び 実 験 的 に 述 べ る 。

No. 3

第 5 章 で は 、 第 4 章 で 述 べ た 負 の 群 遅 延 ピ ー ク を 用 い て 、 リ ン グ 共 振 器 型 可 変 分 散 補 償 デ バ イ ス の 動 作 帯 域 を 拡 大 し 、 帯 域 利 用 効 率 を 向 上 さ せ る 方 法 に つ い て 述 べ る 。 正 の リ ン グ 共 振 器 を カ ス ケ ー ド 接 続 し て 動 作 帯 域 を 拡 大 す る よ り も 、 よ り 少 な い 数 の リ ン グ 共 振 器 数 で 拡 大 で き る こ と を 解 析 的 及 び 実 験 的 に 示 す 。 ま た 本 方 式 に よ り 拡 大 さ れ た 動 作 帯 域 の 効 果 を 、 伝 送 実 験 を 行 う こ と に よ っ て 示 す 。

第 ６ 章 で は 、 デ ジ タ ル 信 号 処 理 に よ る 波 長 分 割 多 重 伝 送 方 式 に お け る 周 波 数 の 利 用 効 率 向 上 法 と し て 、 光 直 交 周 波 数 分 割 多 重 （ 光 O F D M） 伝 送 方 式 に つ い て 述 べ る 。光 O F D M 変 調 方 式 を 用 い た W D M チ ャ ネ ル の 間 隔 を ク ロ ス ト ー ク 少 な く 隣 接 さ せ る こ と に よ り 、 周 波 数 利 用 効 率 を 向 上 さ せ る 方 法 に つ い て 示 す 。 サ ブ キ ャ リ ア 数 を 制 御 す る こ と に よ り 、 隣 接 す る W D M チ ャ ネ ル と の ク ロ ス ト ー ク を 減 少 さ せ る こ と が 可 能 で あ る こ と を 数 値 解 析 を 用 い て 解 説 す る 。 本 方 式 を 用 い て 、 サ ブ キ ャ リ ア 変 調 を 3 2 - Q A M と し た 周 波 数 利 用 効 率 7 b i t / s / H z の 条 件 で 、 実 際 に 2 4 0 k m の 標 準 シ ン グ ル モ ー ド フ ァ イ バ を 用 い た 長 距 離 伝 送 実 験 に つ い て 説 明 す る 。本 実 験 で 達 成 さ れ た 周 波 数 利 用 効 率 7 b i t / s / H z は 、2 0 0 9年 3 月 時 点 に お け る 、 W D M 1 チ ャ ネ ル 当 た り 4 0 G b i t / s 以 上 の 高 速 伝 送 技 術 分 野 に お い て 、 世 界 最 高 の 値 で あ る 。 本 章 で は そ の 実 験 詳 細 に つ い て 述 べ る 。

第 ７ 章 で は 、 マ ル チ バ ン ド 光 O F D M 伝 送 技 術 を 用 い て 、1 波 長 か ら 4 0 0 G b i t / s の 信 号 を 生 成 し 、E D FA の み で 中 継 さ れ た 標 準 S M F 伝 送 路 を 8 0 k m 伝 送 し た 結 果 に つ い て 述 べ る 。4 0 0 G b i t / s 信 号 を 5 0 G H z 間 隔 で W D M 伝 送 し た こ と に よ り 、 周 波 数 利 用 効 率 は 8 b i t / s / H z で あ る 。E D FA の み で 中 継 さ れ た 標 準 S M F 伝 送 路 で の W D M 信 号 1 チ ャ ネ ル 当 た り 4 0 0 G b i t / s の 信 号 伝 送 に お い て は 、 世 界 最 高 の 周 波 数 利 用 効 率 で あ る 。 本 章 で は そ の 実 験 詳 細 に つ い て 説 明 す る 。

第 8 章 に 結 論 を 述 べ 、 本 論 文 を 総 括 す る 。
