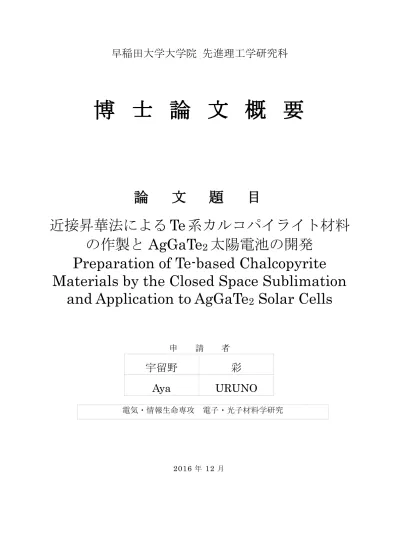

博 士 論 文 概 要

早稲田大学大学院 先進理工学研究科

博 士 論 文 概 要

論 文 題 目

近接昇華法による Te 系カルコパイライト材料 の作製と AgGaTe 2 太陽電池の開発

Preparation of Te-based Chalcopyrite Materials by the Closed Space Sublimation

and Application to AgGaTe 2 Solar Cells

申 請 者

宇留野 彩

Aya URUNO

電気・情報生命専攻 電子・光子材料学研究

2016 年 12 月

福 島 第 一 原 子 力 発 電 所 事 故 以 降 、 環 境 問 題 や エ ネ ル ギ ー 問 題 の 解 決 策 と し て 太 陽 光 発 電 が 注 目 を 集 め て い る 。 現 在 国 内 で 一 番 流 通 し て い る S i 太 陽 電 池 に は 、 S i が 間 接 遷 移 半 導 体 で あ る た め 光 吸 収 係 数 が 小 さ い と い う 問 題 点 が あ る 。そ こ で 直 接 遷 移 型 半 導 体 で あ り 光 吸 収 係 数 が 高 い C d Teや C u ( I n, G a ) S e²と い っ た 材 料 を 用 い た 太 陽 電 池 が 注 目 を 集 め て い る 。C d Te 太 陽 電 池 は 、 市 販 さ れ て い る 太 陽 電 池 の 中 で 世 界 ト ッ プ シ ェ ア を 誇 る も の の ひ と つ で あ り 、 近 接 昇 華 法 と い う 方 法 を 用 い て 作 製 す る こ と で 、2 2 . 1%の セ ル ス ケ ー ル 変 換 効 率 を 記 録( 2 0 1 6 年 4 月 時 点) し て い る 。 日 本 国 内 で は 1 9 8 0 年 代 に 世 界 に 先 駆 け て 商 品 化 に 成 功 し た が 、 毒 性 の あ る C d を 利 用 し て い る こ と が 要 因 の 一 つ と な り 、 現 在 日 本 で は 全 く 普 及 し て い な い 。 カ ル コ パ イ ラ イ ト 構 造 を 持 つ I - I I I - V I2 族 化 合 物 半 導 体 で あ る C u ( I n , G a) S e²も 太 陽 電 池 材 料 と し て 近 年 注 目 を 集 め て お り 、2 2 . 3%の セ ル ス ケ ー ル 変 換 効 率 を 記 録( 2 0 16 年 4 月 時 点)し 、 商 品 化 に も 成 功 し て い る 。 し か し 、 毒 性 の あ る S e を 用 い て い る こ と か ら 安 全 性 に 関 す る 懸 念 は 払 拭 で き て い な い 。 以 上 の こ と か ら 、 よ り 環 境 に 配 慮 し た 新 材 料 を 用 い た 太 陽 電 池 の 開 発 が 急 務 で あ る と 考 え た 。

そ こ で 本 研 究 で は 環 境 に 配 慮 し た 新 材 料 と し て C dを I - I I I 族 元 素 で 置 き 換 え た Te 系 カ ル コ パ イ ラ イ ト 材 料 に 着 目 し 、近 接 昇 華 法 を 用 い て 低 コ ス ト か つ 高 効 率 な 新 し い 太 陽 電 池 デ バ イ ス の 開 発 を 目 指 す こ と を 目 的 と し た 。 近 接 昇 華 法 と は 物 理 的 気 相 蒸 着 法 の 一 種 で あ り 、 原 料 と 基 板 を 数 m m と い う 近 距 離 で 向 か い 合 わ せ に 配 置 し 、 原 料 と 基 板 と の 温 度 差 に よ り 薄 膜 を 形 成 す る 方 法 で あ る 。 装 置 自 体 が 安 価 で あ る こ と 、 原 料 使 用 効 率 が 高 い こ と 等 の 特 長 を 有 し て お り 、 高 品 質 な 薄 膜 を 低 コ ス ト で 作 製 す る こ と が 可 能 で あ る 。

Te 系 カ ル コ パ イ ラ イ ト 材 料 の 中 で も A gG a Te2 は バ ン ド ギ ャ ッ プ が 1 . 3 e V で あ り 、 太 陽 電 池 に 適 し て い る と さ れ る 1 . 4 e V に 比 較 的 近 い 値 を 持 つ た め 、 太 陽 電 池 材 料 と し て 適 し て い る と 考 え ら れ る 。 ま た 、 バ ン ド ギ ャ ッ プ が 2 . 3 e V で あ る A g A l Te2 と の 混 晶 は バ ン ド ギ ャ ッ プ を 1 . 3 e V か ら 2 . 3 e V ま で の 範 囲 で 制 御 可 能 な た め 、 太 陽 電 池 応 用 に 最 適 な 値( 1. 4 e V)へ さ ら に 近 づ け る こ と が で き る 。 し か し 、 Te 系 カ ル コ パ イ ラ イ ト 材 料 で の 混 晶 作 製 は ほ と ん ど 前 例 が な く 、成 長 条 件 の 最 適 化 も 容 易 で は な い 。 そ こ で 、 本 研 究 で は ま ず 、A g G a Te2、A g A l Te2 を 近 接 昇 華 法 よ っ て 作 製 し た 。 特 に 界 面 特 性 は デ バ イ ス 応 用 の た め に 重 要 で あ る と 考 え ら れ る た め 、 様 々 な 基 板 上 に 作 製 し 配 向 性 の 相 違 に つ い て 詳 細 に 解 明 し た 。 そ し て 、 得 ら れ た 知 見 を も と に A g ( G a, A l ) Te2 混 晶 作 製 も 行 っ た 。そ の 結 果 、近 接 昇 華 法 に よ っ て 結 晶 性 の 良 い A gG a Te2、A g A l Te2、A g ( G a, A l ) Te2 が 得 ら れ る こ と を 明 ら か と し た 。

さ ら に 、A g G a Te2 の 太 陽 電 池 の 有 望 性 を 明 ら か に す る た め 、n - S i 基 板 上 に A gG a Te2 を 堆 積 さ せ 、p n ヘ テ ロ 接 合 構 造 を 作 製 す る こ と と し た 。そ の 際 S i と G a

N o . 1

が 反 応 し 、S i 基 板 が 削 ら れ て し ま う 問 題 を 解 決 す る た め 、2 段 階 近 接 昇 華 法 と い う 方 法 を 新 た に 考 案 し た 。 そ し て 、2 段 階 近 接 昇 華 法 に よ っ て 得 ら れ た 高 品 質 な A gG a Te² を 用 い て 、 実 際 に 太 陽 電 池 の 開 発 を 行 っ た 。

本 論 文 は 全 ７ 章 か ら 構 成 さ れ て い る 。 以 下 に 各 章 の 概 要 を 示 す 。

第 １ 章 「 序 章 」 で は 、 研 究 背 景 と し て カ ル コ パ イ ラ イ ト 化 合 物 の 基 礎 物 性 を 述 べ 、 さ ら に C d Te や C u I n S e²な ど の 化 合 物 薄 膜 太 陽 電 池 の 研 究 現 状 を 整 理 し 、Te 系 カ ル コ パ イ ラ イ ト 材 料 の 研 究 の 意 義 や 本 博 士 論 文 の 研 究 目 的 を 明 確 に し た 。 第 ２ 章 「Te 系 カ ル コ パ イ ラ イ ト 材 料 の 状 態 図 に 関 す る 検 討 」 で は 、 本 研 究 の 高 品 質 薄 膜 作 製 に お い て 基 本 と な る カ ル コ パ イ ラ イ ト 材 料 の 擬 2 元 系 状 態 図 に つ い て 論 じ 、 従 来 の C u ( In . G a) S e2太 陽 電 池 よ り も 結 晶 性 の 高 い A g G a Te2 太 陽 電 池 の 作 製 が 期 待 で き る こ と を 明 ら か と し た 。 状 態 図 を 理 解 す る こ と は 、 化 合 物 や 相 の 状 態 を 予 測 す る の に 大 変 重 要 で あ る 。 特 に 本 研 究 の よ う な 3 元 化 合 物 は そ れ ぞ れ の 元 素 の 蒸 気 圧 が 異 な る た め 、 固 溶 体 を 制 御 す る こ と は 難 し い 。 よ っ て ま ず 状 態 図 の 基 礎 と な る 合 金 の 2 成 分 系 状 態 図 や 3 成 分 系 状 態 図 に つ い て 具 体 例 を 挙 げ て 論 述 し た 。 様 々 な カ ル コ パ イ ラ イ ト 材 料 の 擬 2 元 系 状 態 図 の 解 析 も 行 い 、 薄 膜 作 製 に 資 す る カ ル コ パ イ ラ イ ト 構 造 以 外 の 生 成 物 に つ い て 整 理 し た 。

A g2Te - G a2Te3 状 態 図 の 解 析 の 結 果 か ら 、 カ ル コ パ イ ラ イ ト A g G a Te2 は A g2Te と G a2Te3 の モ ル 比 が 約 1 : 1、 か つ 7 0 0℃ 以 下 の 条 件 で 形 成 さ れ る と い う こ と が 明 ら か と な っ た 。ま た C u I n S e2 と は 異 な り 、A g G a Te2 は 高 温 領 域 に お け る 相 転 位 も 存 在 し な い こ と も わ か っ た た め 、A g G a Te2 は 高 温 で の 作 製 に 適 し て お り 、 従 っ て 結 晶 性 の と て も 良 い も の が 得 ら れ や す い と い う 知 見 が 得 ら れ た 。

第 ３ 章 「 近 接 昇 華 法 の 特 徴 」 で は 、Te 系 カ ル コ パ イ ラ イ ト 作 製 に お け る 留 意 点 に つ い て 、 各 元 素 の 蒸 気 圧 曲 線 を 比 較 し な が ら 議 論 し た 。C d Te の 場 合 、Cd と Te の 蒸 気 圧 が 比 較 的 近 い こ と か ら 、 近 接 昇 華 法 を 用 い て も ス ト イ キ オ メ ト リ 制 御 が 容 易 で あ る 。 し か し 、Te 系 カ ル コ パ イ ラ イ ト の 場 合 、 各 元 素 の 蒸 気 圧 が 異 な り 、 ス ト イ キ オ メ ト リ 制 御 が 困 難 で あ る と 推 定 さ れ る 。 本 研 究 で は 原 料 と 基 板 を 密 閉 性 の 高 い ボ ー ト 内 に 納 め 、Te の 蒸 気 を ボ ー ト の 内 部 に 閉 じ 込 め る こ と で こ の 問 題 を 解 決 し 、3 元 化 合 物 で あ っ て も 、 ス ト イ キ オ メ ト リ の 保 た れ た 結 晶 性 の 良 い 薄 膜 の 作 製 に 初 め て 成 功 し た 。

第 ４ 章「Te 系 カ ル コ パ イ ラ イ ト 化 合 物 薄 膜 の 結 晶 成 長 」で は 、A g G aTe2、A g A l Te2、 A g ( G a, A l ) Te2 の 近 接 昇 華 法 に よ る 作 製 に 成 功 し た こ と と そ れ ぞ れ の 薄 膜 の 結 晶 性 に つ い て ま と め た 。 具 体 的 に は サ フ ァ イ ア 基 板 上 、S i 基 板 上 な ど の 様 々 な 基 板 上 に A g G a Te2、 A g A l Te2 薄 膜 を 作 製 し た 。 そ の 結 果 、 S i ( 111)基 板 上 へ は A gG a Te2( 11 2)が 、サ フ ァ イ ア 基 板 上 へ は 一 般 的 に は 配 向 さ れ に く い A g G a T2( 10 3 ) が 配 向 す る こ と が 明 ら か に な っ た 。 さ ら に 極 点 図 解 析 法 を 用 い る こ と で サ フ ァ イ ア と A g G a Te2 の c 軸 方 向 が 揃 っ て 配 向 し て い く こ と が わ か り 、基 板 の 種 類 や 面 方

N o . 2

位 を 変 化 さ せ る こ と で カ ル コ パ イ ラ イ ト 材 料 の 配 向 を 制 御 で き る こ と を 明 ら か に し た 。 近 接 昇 華 法 は 多 結 晶 作 製 に 広 く 利 用 さ れ て い る が 、 本 研 究 で は 他 の 方 法 に 比 べ て 結 晶 性 の 高 い 薄 膜 成 長 を 行 っ て い る 。 第 2 章 で も 述 べ た よ う に A g G a Te² は 高 温 領 域 で の 相 転 位 が 起 き な い こ と か ら 、 単 結 晶 に 近 い 程 度 ま で の 配 向 制 御 が 可 能 と な り 、 高 品 質 な Te 系 カ ル コ パ イ ラ イ ト 材 料 の 作 製 に 成 功 し た と い え る 。 し か し 、G a に よ り S i が 削 ら れ て し ま う こ と か ら 、A g G a Te² は 島 状 に 形 成 さ れ て お り 、 太 陽 電 池 応 用 に 向 け て は 、 こ れ ら の 問 題 を 解 決 す る 必 要 が あ る こ と が 明 ら か と な っ た 。

原 料 と し て A g G aTe² 粉 末 と A g A l Te² 粉 末 を 混 ぜ 合 わ せ た も の を 使 用 す る こ と で 、A g ( G a , A l ) Te2 の 作 製 に も 成 功 し 、 原 料 の A l / ( A l + G a)比 を 制 御 さ せ る こ と で 、 作 製 し た 膜 の A g ( G a^{1 - x}, A l^x) Te²の xの 割 合 を 容 易 に 制 御 で き る こ と も 明 ら か と し 、 A g ( G a, A l ) Te²混 晶 太 陽 電 池 の 実 現 へ の 見 通 し が た っ た 。

第 ５ 章「2段 階 近 接 昇 華 法 に よ る p - A gG a Te²/ n- S i ヘ テ ロ 接 合 構 造 の 作 製 」で は 、 メ ル ト バ ッ ク エ ッ チ ン グ の 抑 制 と 濡 れ 性 の 改 善 を 実 現 し た 2 段 階 近 接 昇 華 法 に つ い て 論 じ た 。 そ の 本 質 は 、 メ ル ト バ ッ ク エ ッ チ ン グ の 原 因 で あ る G a を 含 ま な い A g2Te 中 間 層 を S i 基 板 上 に 形 成 し 、 そ の 後 A g2Te と G a2Te3 を 混 ぜ 合 わ せ た も の を 原 料 と し て 用 い て A g G a Te2を 製 膜 す る こ と で あ る 。A g G a Te2 の 成 膜 温 度 に お い て A g2Te 中 間 層 は G a2Te3と 反 応 し 、A gG a Te2に 変 化 す る こ と が 明 ら か と な っ た 。 そ し て 、 成 膜 条 件 の 中 で も 特 に A g2Te 中 間 層 の 膜 厚 や A g2Te と G a2Te3の ソ ー ス 原 料 比 に つ い て 留 意 し な が ら サ ン プ ル を 作 製 す る こ と で 、S i と の 界 面 が 急 峻 で あ り か つ 高 品 質 な A g G a Te2 単 膜 を 得 る こ と に 成 功 し た 。よ っ て ２ 段 階 近 接 昇 華 法 を 用 い る こ と で 高 品 質 な A g G a Te2 太 陽 電 池 の 作 製 が 出 来 る と い う 知 見 が 得 ら れ た 。 第 ６ 章 「A g G aTe2 太 陽 電 池 の 実 現 」 で は 、A g G aTe2 太 陽 電 池 の 開 発 を 行 い 、 A gG a Te2 膜 の p 型 光 吸 収 層 と し て の 有 望 性 を 明 ら か と し た 。 C - V 特 性 か ら A gG a Te2 の ア ク セ プ タ 濃 度 を 評 価 し た 結 果 、 約 2×1 0^{1 6}c m^{- 3} 程 度 の p 型 薄 膜 で あ っ た 。A g G a Te2が 電 気 的 特 性 の 視 点 か ら も 、 太 陽 電 池 材 料 と し て 有 望 で あ る こ と を 明 ら か に し た 。そ し て 、p - A gG aTe2/ n - S i 構 造 の 太 陽 電 池 デ バ イ ス を 実 際 に 作 製 し た と こ ろ 、 約 3 %の 変 換 効 率 を 得 る こ と に 成 功 し た 。 ま た Z n O : A l / n - Z n I n2S4/ p - A gG a Te2/ M o 太 陽 電 池 構 造 の 作 製 も 行 い 、 将 来 的 な デ バ イ ス 応 用 の た め の 知 見 を 得 る こ と に 成 功 し た 。

第 ７ 章 「 結 論 」 で は 本 研 究 で 得 ら れ た 知 見 に つ い て ま と め た 。A g G a Te2 は 環 境 に 配 慮 し た 太 陽 電 池 と し て 大 変 有 望 な 材 料 で あ る こ と 、2 段 階 近 接 昇 華 法 に よ り 太 陽 電 池 用 薄 膜 の 作 製 が 可 能 な こ と を 明 ら か に し た 。

N o . 3
