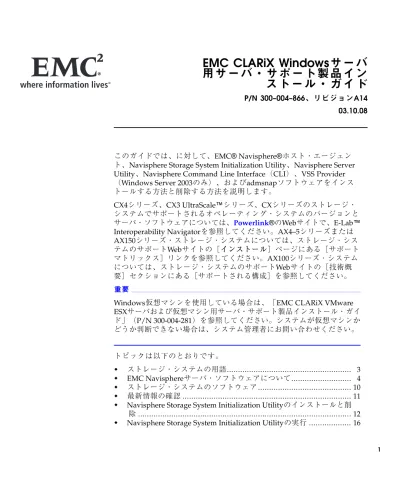

CLARiX Windowsサーバ用サーバ・サポート製品インストール・ガイド

(1)

EMC CLARiX Windows

サーバ

用サーバ・サポート製品イン

ストール・ガイド

P/N 300–004–866、リビジョンA14 03.10.08 このガイドでは、に対して、EMC® Navisphere®ホスト・エージェント、Navisphere Storage System Initialization Utility、Navisphere Server Utility、Navisphere Command Line Interface（CLI）、VSS Provider （Windows Server 2003のみ）、およびadmsnapソフトウェアをインストールする方法と削除する方法を説明します。 CX4シリーズ、CX3 UltraScale™シリーズ、CXシリーズのストレージ・システムでサポートされるオペレーティング・システムのバージョンとサーバ・ソフトウェアについては、Powerlink®のWebサイトで、E-Lab™ Interoperability Navigatorを参照してください。AX4–5シリーズまたは AX150シリーズ・ストレージ・システムについては、ストレージ・システムのサポートWebサイトの［インストール］ページにある［サポートマトリックス］リンクを参照してください。AX100シリーズ・システムについては、ストレージ・システムのサポートWebサイトの［技術概要］セクションにある［サポートされる構成］を参照してください。重要

Windows仮想マシンを使用している場合は、「EMC CLARiX VMware ESXサーバおよび仮想マシン用サーバ・サポート製品インストール・ガイド」（P/N 300-004-281）を参照してください。システムが仮想マシンかどうか判断できない場合は、システム管理者にお問い合わせください。トピックは以下のとおりです。ストレージ・システムの用語... 3 EMC Navisphereサーバ・ソフトウェアについて... 4 ストレージ・システムのソフトウェア ... 10 最新情報の確認 ... 11

Navisphere Storage System Initialization Utilityのインストールと削除 ... 12

(2)

ホスト・エージェントとServer Utilityのどちらをインストールするかの決定 ... 23 ホスト・エージェント、Server Utility、CLIの必要条件 ... 26 Navisphereホスト・エージェントとCLIのインストールまたは削除 ... 28 イベント・モニター構成ファイルの使用 ... 41 Navisphereホスト・エージェントの実行 ... 42

Navisphere Server Utilityのインストールと削除 ... 46

TCP/IPのレジストリ設定の変更 ... 53

Navisphere Server Utilityの実行 ... 56

Admhost Utilityのインストールと削除 ... 62 Admhost Utilityの実行 ... 66 Admsnap Utilityのインストールと削除 ... 70 Admsnap Utilityの実行 ... 74 Navisphere Integratorのインストールと削除 ... 75 Navisphere Integratorの使用 ... 85 InstallAnywhereパッケージを使用したサイレント・インストールおよびアンインストール ... 86

(3)

ストレージ・システムの用語

このドキュメントでは次のストレージ・システム用語を以下のように使用します。  CX4シリーズとは、CX4-120、CX4-240、CX4-480、CX4-960のス トレージ・システムを指します。 Windows2000サーバのNavisphereホスト・ソフトウェアのサポートは、バージョン6.26以前に限られます。Windows 2000サーバで実行されるスクリプトは、CX4の機能全体はサポートしません。詳細は、ESMを参照してください。  CX3シリーズとは、CX3モデル10、CX3モデル20、CX3モデル 40、CX3モデル80のストレージ・システムを指します。  CXシリーズとは、CX300シリーズ、CX500シリーズ、CX700シ リーズのストレージ・システムを指します。  AX4-5シリーズとは、AX4-5SC、AX4-5SCi、AX4-5、AX4-5iのス トレージ・システムを指します。  AX150シリーズのシステムには、AX150SC、AX150SCi、 AX150、AX150iが含まれます。AX100シリーズのシステムには、 AX100SC、AX100SCi、AX100、AX100iが含まれます。  AXシリーズとは、AX150シリーズとAX100シリーズのストレー ジ・システムを指します。

(4)

EMC Navisphere

サーバ・ソフトウェアについて

以下のEMCサーバ・ベースのソフトウェアは、ストレージ・システムまたはアップグレード・キット（AX4-5シリーズまたはAXシリーズ・システムからNavisphere Managerへのアップグレード用）に同梱されているサーバ・サポートCDから入手できます。ご使用のCLARiX®ストレージ・システムでサポートされているサーバ・ソフトウェアおよび必要とされるFLARE®の最小バージョンについては、「ストレージ・システムのソフトウェア」（10ページ）を参照してください。

Navisphere Storage System Initialization Utility Navisphereホスト・エージェント

Navisphere Server Utility Admhost Utility

Admsnap Utility

Navisphere CLI（Command Line Interface） Navisphere Integrator

Navisphere Storage System Initialization Utility

について

ファイバ・チャネル・ストレージ・システムでは、Navisphere® Initialization Utilityを使用してストレージ・システムを検出し、ネットワーク・パラメータ（IPアドレス、サブネット・マスク、デフォルト・ゲートウェイ）を設定します。また、iSCSIのデータ・ポートがWindowsサーバに接続されたCX-3シリーズ、AX4-5シリーズおよびAXシリーズのiSCSIストレージ・システムでは、このユーティリティを使用してこれらのポートのネットワーク・パラメータを設定します。 CXシリーズのストレージ・システムの場合、Initialization Utilityのインストールと実行は、認定サービス・プロバイダが行う必要があります。 Initialization Utilityは、サーバ・サポートCDから実行するか、サーバまたはNavisphereのオフアレイ管理ステーションといった他のホストにインストールすることができます。ホストがストレージ・

(5)

システム管理ポートと同じネットワーク・サブネットに接続されていることが唯一の要件です。

Navisphereホスト・エージェントについて

ホスト・エージェントは、ホスト・エージェント・サービスの開始時に、サーバのHBA（ホスト・バス・アダプタ）をそのサーバと接続されたストレージ・システムに登録します。このアクションにより、HBAごとのイニシエータ・レコードがストレージ・システムに送信されます。イニシエータ・レコードは、ストレージ・システムのデータへのアクセスを制御するために使用します。その後エージェントは、起動時に、またはManagerかCLIから要求があったときに、ストレージ・システムから自動的に情報を取り出します。ホスト・エージェントには以下の機能もあります。オペレーティング・システムのドライブ割り当て情報を、接続されているCLARiX®ストレージ・システムに送信する。ストレージ・システムのイベントを監視し、指定されたイベントが発生した場合には、メール、ポケットベル、モデムによって通知する。 Symmetrix®ストレージ・システムからLUNのWWN（World Wide Name）と容量情報を取得する。

Navisphere Server Utility

について

Server Utilityを使用して、次の機能を実行できます。

ストレージ・システムに対するサーバ情報の更新：サーバ名と IPアドレスをストレージ・システムに送信し、必要に応じてこのデータを後で更新または表示できるようにします。Navisphere Server Utilityバージョン6.20以上を実行中のWindowsサーバで は、Registration Service機能がServer Utilityのインストール後も 引き続き有効な場合、このユーティリティが自動的にサーバの NICまたはHBAをストレージ・システムに登録し、構成が変更（たとえば、新規ボリュームのマウント、新規パーティションの作成）されると必ずサーバ情報を更新します。

 iSCSI接続または双方向CHAPの構成：Microsoft iSCSI Initiator を備えたサーバは、ログオン、ログオフ、iSCSIターゲットの削除などのiSCSI接続の構成と、双方向CHAPの構成を行うことがで

(6)

Initiatorソフトウェアのサポートされている最新バージョンをインストールする必要があります。このオプションは、Navisphere Server Utilityバージョン6.20以上でのみ使用可能です。

Windows Server 2008オペレーティング・システムを実行しているサーバに、Microsoft iSCSI Initiatorソフトウェアをインストールする必要はありません。iSCSI Initiatorソフトウェアは、オペレーティング・システムの一部に含まれています。  サーバのHA（高可用性）を検証する：サーバに各ストレージ・ システムSPへの接続パスが少なくとも1つあり、PowerPath®または他のフェイルオーバー・ソフトウェア（VMwareネイティブ、 DMP、PVリンク、11iV3用のHPネィテブ・フェイルオーバーなど）が稼働していることを確認して、サーバがHA（高可用性）を持つように構成されているかどうかを判別します。このユーティリティは、Sun StorEdge Traffic ManagerやLinuxネイティブのマルチパス（MPIO）など、他のネイティブ・フェイルオーバー・ソフトウェアは検出しません。スナップショット機能の使用：Navisphere Expressを実行しているストレージ・システムでは、ソース・サーバ（ソース仮想ディスクまたはソースLUNに割り当てられたサーバ）でのスナップショットの開始と停止、またはセカンダリ・サーバ（スナップショットに割り当てられたサーバ）でのスナップショットへのアクセス権の許可または削除を行うことができます。

Navisphere Server Utilityは、CDから実行することもストレージ・システムに接続されているサーバにインストールすることもできます。このユーティリティは、ストレージ・システムに接続されている各サーバにインストールすることを強く推奨します。 Navisphere ManagerをインストールしたAX4-5シリーズのストレージ・システムでは、Server Utilityを使用してスナップショットを管理することはで きません。代わりに、admsnapユーティリティをインストールして使用す る必要があります。

Admhost Utility

について

Admhost Utilityは、実行可能プログラムであり、対話式で実行するか、スクリプトから実行します。Microsoft Windows Server 2008、

(7)

Windows Server 2003、またはWindows 2000オペレーティング・システムでのみ動作し、レプリケーション・ソフトウェア・アプリケーション（たとえば、SAN Copy™、SnapView™、MirrorView™/A デバイス）および非レプリケーション・ソフトウェア・デバイスで使用できます。 admhostコマンドを使用して次の操作を実行できます。 新しいストレージ・デバイスをスキャンするデバイスにドライブ名を割り当てるサーバのオペレーティング・システムがストレージ・システムにアクセスできないようにするキャッシュのデータをディスクにフラッシュするすべてのサーバ・デバイスのドライブ名とWWN（World Wide Name）の一覧を表示する

Admsnap Utility

について

Admsnap Utilityは、SnapView®クローンとスナップショットを管理するために、対話方式またはスクリプトで実行できる実行可能プログラムです。Admsnap Utilityは、SnapViewドライバをインストール済みのストレージ・システムに接続されたサーバ上に存在します。特に明記されていない限り、Windowsサーバとは、Windows Server 2008、 Window Server 2003、またはWindows 2000サーバを意味します。

admsnapコマンドを使用して次の操作を実行できます。 新しいストレージ・デバイスをスキャンするデバイスにドライブ名を割り当てるサーバのオペレーティング・システムがストレージ・システムにアクセスできないようにするキャッシュのデータをディスクにフラッシュするすべてのサーバ・デバイスのドライブ名とWWN（World Wide Name）の一覧を表示する現在のスナップショットのデバイスの一覧を表示する SnapViewセッションに割り当ておよび割り当て解除を行う

(8)

Navisphere Managerにアップグレードし、スナップショットを管理する場合は、SnapViewソフトウェアとAdmsnap Utilityを使用する必要があります。 SnapViewとadmsnapの詳細については、Navisphere Managerのヘルプと「EMC SnapView CLI（コマンド・ライン・インタフェース）リファレンス」を参照してください。

VSS Provider

について（Windows 2003のみ）

リリース6.26より、Admsnap UtilityではCLARiX VSS Providerはサポートされていません。このテクノロジーの代わりに、EMC VSS Providerが使用されます。EMC VSS Providerでは、EMC Solutions Enablerキットの一部として入手できるCLARAPIアプリケーションをインストールする必要があります。EMC VSS ProviderとEMC Solutions Enablerキットはどちらも、PowerlinkのWebサイトからダウンロードできます。詳細については、「EMC Admsnapリリース・ノート」、「EMC VSS Provider Release Notes」、「EMC Solutions Enabler Release Notes」を参照してください。

6.26より前のバージョンをインストールする場合は、このガイドのリビジョンA09以前を参照してください。

Navisphere CLI

について

CLIは、Managerの機能を補完または置き換える機能です。コマンド・ライン・インタフェースとして、ストレージ・プロビジョニング、ステータス情報と構成情報の取得、制御などのストレージ・システムの管理操作で使用できます。CLIを使用することで、シェル・スクリプトとバッチ・ファイルにより管理機能を自動化できます。詳細については、「EMC Navisphere Command Line Interface （CLI）Reference Guide」を参照してください。

Navisphere Integrator

について

サードパーティ製の管理ソフトウェアを使用して、EMCストレージ・システムを管理できるようにします。Navisphere Integratorは、ネットワーク管理ソフトウェアとNavisphere SPまたはホスト・エージェント間の通信を行います。Integratorが、LAN（ローカル・エリア・ネットワーク）を介して、ストレージ・システムのSP（スト

(9)

レージ・プロセッサ）上、またはWindows NTやWindows 2000オペレーティング・システム、あるいはいずれかのUNIXオペレーティング・システムが稼働しているホスト（サーバ）上のNavisphereエージェントに接続すると、Navisphereエージェントにより、管理対象に指定されたストレージ・システムが管理されます。 Navisphere Integratorは、次のネットワーク管理ソフトウェア製品で使用できます。 CA Unicenter TNG Framework HP OpenView管理ソフトウェア Tivoli NetView管理ソフトウェア EMC ControlCenter Open Edition

(10)

ストレージ・システムのソフトウェア

表1に、CLARiXストレージ・システムで必要な最低限のFLAREバージョンと、サポートされるサーバ・ソフトウェアを示します。表1 最低限のFLAREバージョンとサポートされているソフトウェア ストレージシステム 最低限のFLAREバージョン サポートされているサーバ・ソフトウェア AX4-5シリーズ 02.23.050.5.5xx （Navisphere ExpressおよびNavisphere Manager） AX4-5シリーズ 02.23.050.5.xxx （Navisphere Express のみ） AX150シリーズ 02.20.xxx.5.yyy AX100シリーズ 02.16.xxx.5.yyy Navisphere Expressを使用したストレージ・システム

— Navisphere Storage System Initialization Utility — Navisphere Server Utility

— VSS Provider — Navisphere CLI

Navisphere Managerを使用したストレージ・システム

— Navisphere Storage System Initialization Utility — Navisphereホスト・エージェント

— Navisphere Server Utility — Admsnap Utility — Admhost Utility — VSS Provider — Navisphere Integrator — Navisphere CLI CX4–120、CX4–240、 CX4–480、CX4–960 04.28.000.5.xxx CX3–10c 03.24.010.5.xxx CX3モデル20システム、 CX3モデル40システム、 CX3モデル80システム 03.22.xxx.5.yyy CX700、CX500シリーズ、CX300シリーズ 02.16.xxx.5.yyy Navisphere Managerを使用したストレージ・システム

— Navisphere Storage System Initialization Utility — Navisphereホスト・エージェント

— Navisphere Server Utility — Admsnap Utility

— Admhost Utility — VSS Provider

— Navisphere Integrator — Navisphere CLI

(11)

Navisphere Storage System Initialization Utility

のインストールと削除

EMCでは、このユーティリティをサーバ上にインストールすることを推奨しています。ただし、Navisphere Storage System Initialization Utilityはサーバ・サポートCDから実行することもできます。重要 Windows仮想マシンを使用している場合は、「EMC CLARiX VMware ESXサーバおよび仮想マシン用サーバ・サポート製品インストール・ガイド」（P/N 300-004-281）を参照してください。システムが仮想マシンかどうか判断できない場合は、システム管理者にお問い合わせください。

インストールの前提条件

Navisphere Storage System Initialization Utilityを使用してストレージ・システムを初期化するには、サーバが次の要件を満たす必要があります。サポートされているバージョンのオペレーティング・システムが実行されていること。初期化するストレージ・システムの10/100管理ポートと同じサブネットに接続されている。このサーバは、ストレージ・システムへのファイバ・チャネル接続を備えたサーバである場合もある。旧バージョンのStorage System Initialization Utilityがインストールされている場合は、更新されたバージョンをインストールする前に削除する必要があります。

Windows

サーバへのNavisphere Storage System Initialization Utilityのインストール

EMCでは、ご使用の構成に適した、最新版のNavisphere Storage System Initialization Utilityソフトウェアをインストールすることを推奨します。PowerlinkのWebサイト（CX4シリーズ、CX3シリーズ、CXシリーズ、AX4-5シリーズ）またはストレージ・システム・サポートWebサイト（AXシリーズ）にあるソフトウェアのダウンロード・ページから最新版をダウンロードできます。サーバ・サポートCD（任意のストレージ・システム）からソフトウェアをインストールすることもできますが、このCDには、ご使用の構成に対応する最新版のソフトウェアが収録されていない可能性があります。

(13)

1. ストレージ・システムと同じサブネット上にあるWindowsサーバに、Administrator（または管理権限を持つユーザー）としてログインします。 2. CX4シリーズ、CX3シリーズ、CXシリーズ、AX4-5シリーズのストレージ・システムに対応したソフトウェアをダウンロードするには、次の手順を実行します。 a. PowerlinkWebサイトの右上にある［Navigator］ドロップ ダウン・メニューから、［ソフトウェアのダウンロードとパッチ］を選択します。

b. ダウンロードするNavisphere Storage System Initialization Utilityのバージョンを選択し、このユーティリティをサーバに保存するオプションを選択します。 c. ソフトウェアを保存したディレクトリで実行可能形式のファイルをダブルクリックし、インストール・ウィザードを起動します。 3. AXシリーズ・ストレージ・システムに対応したソフトウェアをダウンロードするには、次の手順を実行します。 a. ストレージ・システムのサポートWebサイトで、ソフトウェアをダウンロードするリンクを選択します。

b. Navisphere Storage System Initialization Utilityダウンロード・セクションに移動し、ソフトウェアをサーバに保存するオプションを選択します。 c. ソフトウェアを保存したディレクトリで実行可能形式のファイルをダブルクリックし、インストール・ウィザードを起動します。 4. サーバ・サポートCD（任意のストレージ・システム）からソフトウェアをインストールするには、以下を実行します。 a. Windowsサーバのドライブに、ストレージ・システムまたはアップグレード・キット（AX4-5シリーズまたはAXシリーズのシステムをNavisphere Managerにアップグレードする場合に使用）に付属のサーバ・サポートCDを挿入します。サーバ・サポート・メニューが開きます。サーバ・サポート・メニューが表示されない場合は、次のステップに従って開いてください。Windows Server 2008 Coreシステムを使用している場合、サーバ・サポート・メニューは開かれません。実行可能プログラムを起動する方法については、手順

(14)

Windowsタスクバーで、［スタート］＞［ファイル名を指定して実行］を選択します。［ファイル名を指定して実行］ダイアログ・ボックスに、以下の情報を入力します。 ドライブ:\locales\en_US\start.html ここで、<ドライブ>はCDドライブ文字です。［OK］ をクリックします。 b. プロンプトに応じて、言語を選択します。 c. メイン・メニューの［サーバへの製品のインストール］をクリックします。 d. ［製品のインストール］メニューから、［Navisphere Storage System Initialization Utility］をクリックしてインス トール用ウィザードを起動します。

5. Windows Server 2008 Coreシステムの場合は、次の手順に従います。

a. CDドライブ（例：d:）に移動します。

b. Windows Initialization Utilityディレクトリに移動します。 cd windows\navi_storage_system_initialization c. 次の実行可能プログラムを起動します。 Navisphere_Initialization_Wizard.exe 6. インストール画面の指示に従い、Initialization Utilityをインストールします。ユーティリティのUI（ユーザー・インタフェース）、テキストベースのバージョン、コマンド・ラインのバージョンがインストールされます。 7. インストールが完了したら、［完了］をクリックしてウィザードを終了します。 8. Initialization UtilityをCDからインストールした場合は、［メインメニュー］＞［終了］の順に選択し、サーバ・サポート・メ

(15)

ニューを閉じます。CDはこの時点でサーバのCDドライブから取り出せます。

Navisphere Storage System Initialization UtilityのWindowsサーバからの削除

1. 削除するStorage System Initialization Utilityが実行されている Windowsサーバで、Administratorまたは同等の権限を持つユーザーとしてログインします。 2. ［スタート］＞［設定］＞［コントロールパネル］または［スタート］＞［コントロールパネル］の順に選択し、コントロール・パネルを開きます。 3. コントロール・パネルで、［プログラムの追加と削除］または［プログラムと機能］をダブルクリックします。

4. ［Navisphere Storage System Initialization Utility］を選択し、 ［変更と削除］または［プログラムのアンインストールまたは変更］をクリックします。

5. 削除の確認メッセージが表示されたら、［OK］をクリックして ソフトウェア・プログラム削除の手順に従います。

(16)

Navisphere Storage System Initialization Utility

の実行

Storage System Initialization Utilityは、インストールされているサーバまたはサーバ・サポートCDから起動できます。Storage System Initialization Utilityでは、次の3つの方法でコマンドを実行できます。1つ目はUI（ユーザー・インタフェース）バージョン、2つ目はスクリプト実行ができるコマンド・ライン・インタフェース、3つ目はスクリプト実行ができないテキスト・ベースのユーティリティです。処理を続行する前に、ストレージ・システムの電源投入処理が完了していることを確認してください。ストレージ・システムの初期化を行うため、ユーティリティを実行するサーバとストレージ・システムを同じサブネットに接続します。IPアドレスをストレージ・システムに割り当てると、そのサーバとストレージ・システムを別のサブネット上に置くことができます。

WindowsサーバでInitialization Utility UIを起動

サーバからInitialization UtilityのUIバージョンを起動するには、 ［スタート］＞［プログラム］＞［EMC］＞［Navisphere］＞ ［Navisphere Storage System Initialization］の順に選択するか、 または［スタート］＞［すべてのプログラム］＞［EMC］＞ ［Navisphere］＞［Navisphere Storage System Initialization］の 順に選択します。

Windows

サーバでテキスト・ベースまたはコマンド・ラインInitialization Utilityを起動

テキスト・ベース・バージョンを起動するには、コマン ド・プロンプトでcd C:\Program Files\EMC\Navisphere Storage System Initialization Wizardまたはcd C:\Program Files (x86)\EMC\Navisphere Storage System Initialization Wizardと入力 し、次にNaviServerUtilCLI.exeと入力します。

テキスト・ベース・バージョンを起動するには、コマン ド・プロンプトでcd C:\Program Files\EMC\Navisphere Storage System Initialization Wizardまたはcd C:\Program Files (x86)\EMC\Navisphere Storage System Initialization Wizardと入力 し、次に./naviinittoolcliそして「コマンド・ラインのInitialization

(17)

Utilityの使用」（18ページ）の任意のコマンド・ライン・スイッチを入力します。

WindowsサーバでInitialization UtilityをCDから起動

1. Windowsサーバに管理者または管理者権限を持つユーザーとしてログインします。 2. サーバのドライブに、ストレージ・システムまたはアップグレード・キット（AX4-5シリーズまたはAXシリーズのシステムを Navisphere Managerにアップグレードする場合に使用）に同梱されたサーバ・サポートCDを挿入します。サーバ・サポート・メニューが開きます。サーバ・サポート・メニューが表示されない場合は、次のステップに従って開いてください。 Windowsタスクバーで、［スタート］＞［ファイル名を指定して実行］を選択します。［ファイル名を指定して実行］ダイアログ・ボックスに、以下の情報を入力します。 ドライブ:\locales\en_US\start.html ここで、<ドライブ>はCDドライブ文字です。［OK］をク リックします。 3. メイン・メニューから、［CDからの製品の実行］を選択しま す。［製品の実行］ページが表示されます。

4. ユーティリティを起動するには、［Navisphere Storage System Initialization Utility］を選択します。

Initialization Utility

のUIバージョンを使用

ユーティリティは、起動すると、サブネットでサポートされているストレージ・システムを自動的にスキャンします。ストレージ・システム検出操作が完了すると、このユーティリティは、検出されたストレージ・システムを、初期化されているかどうかにかかわらず、ハードウェア・シリアル番号別にすべて一覧表示します。ストレージ・システムのシリアル番号は、フロント・ドアの後ろのSPE シャーシにある青色のラベルに記載されています。ハードウェア・シリアル番号はシャーシの背面にある青色のラベルに記載されています。ハードウェア・シリアル番号はストレージ・システムの背

(18)

インストールしようとしているストレージ・システムが検出処理で見つからなかった場合、ストレージ・システムの管理用ポートが、サーバが存在しているLANに正しくケーブル接続されていることを確認してください。管理用ポートとサーバの両方が同じサブネット上に存在している必要があります。ウィザード画面に従って進み、要求された情報を入力します。ウィザードの完了の詳細については、ウィザードのメニュー・バーの［ヘルプ］をクリックします。 CX4およびCX3シリーズ・ストレージ・システム SPのIPアドレスを初めて入力した場合やSPのIPアドレスを変更した場合は、ユーティリティはストレージ・システムを再起動し、各 SPの後部のSP障害ライトが点滅し始めます。再起動が完了するまで数分かかります。完了すると、各SPのSP障害ライト（LED）は点滅を停止して、オフのままになります。 AX4-5シリーズ・ストレージ・システム SPのIPアドレスを初めて入力した場合やSPのIPアドレスを変更した場合は、ユーティリティはストレージ・システムを再起動し、緑色の動作ライトが点滅してアクティビティを示します。再起動が完了するまで5∼6分かかります。完了すると、各SPの電源ボタンが緑色の点灯状態になります。 AXシリーズ・ストレージ・システム SPのIPアドレスを初めて入力した場合やSPのIPアドレスを変更した場合は、ユーティリティはストレージ・システムを再起動し、各 SPの後部のSPブート/障害ライトが点滅し始めます。再起動が完了するまで数分かかります。完了すると、各SPの後部のSPブート/障害ライトは点滅を停止して、消灯します。

コマンド・ラインのInitialization Utilityの使用

Initialization Utilityのコマンド・ライン・バージョンを起動した後、 naviinittoolcli とともに次のいずれかのスイッチを使用します。 Initialization Utilityのコマンド・ライン・バージョンを起動するには、コマ ンド・プロンプトでcd C:\Program Files\EMC\Navisphere Storage System

Initialization Wizardまたはcd C:\Program Files (x86)\EMC\Navisphere Storage System Initialization Wizardを入力し、次に./naviinittoolcliを入

力します。

(19)

discover[-all] [-xml]

configure–serial シリアル番号 [-file ファイル名] [–ipa SP Aの IPアドレス|–sphosta SP Aのホスト名] [-ipb SP BのIPアドレス |–sphostb SP Bのホスト名] [–mask サブネット・マスク] [–gateway ゲートウェイ・アドレス] [-user ユーザー名] [–password パスワー ド] [–storagename ストレージ名] [-ipv6mode |automatic|disable| [manual [-globalprefix プリフィックス [-ipv6gateway IPv6ゲート ウェイ]] [ -help] ここで、各スイッチと値の意味は次のとおりです。 eula EMCエンドユーザーライセンス契約（EULA）を指定された言語で表示します。 -language <言語> デフォルトの言語は英語です。現在、有効な言語は英語だけです。 discover 部分的に初期化されているストレージ・システムを検出して一覧表示します。 -all _{初期化されているストレー} ジ・システムおよび部分的に初期化されているストレージ・システムを検出して一覧表示します。 -xml _{出力がXML形式であること} を指定します。 configure 指定されたストレージ・システムのネットワーク・パラメータを指定します。 -serial <シリアル番号> 初期化するストレージ・システムのシリアル番号を指定します。 -file <ファイル名> すべてのネットワーク・パラメータが格納されるファイルの名前を設定します。

(20)

-ipa <SP AのIPアドレス> |-sphosta <SP Aのホスト名> SP AのIPアドレス、または指定されたストレージ・システムのSP Aのサーバ名を設定します。

-ipb <SP BのIPアドレス> |-sphostb

spBhostname SP BのIPアドレス、または指定されたストレージ・システムのSP Bのサーバ名を設定します。 -mask <サブネット・マスク> 指定されたストレージ・システムのサブネット・マスクを設定します。 -gatewayゲートウェイ指定されたストレージ・システムのゲートウェイを設定します。 -user <ユーザー名> ストレージ・システムのログイン・ユーザー名を設定します。 -password <パスワード> ストレージ・システムのログイン・パスワードを設定します。 -storagenameストレージ名指定されたストレージ・システムの名前を設定します。 -ヘルプヘルプ画面を表示します。初期化処理は開始されません。

-ipv6mode automatic | disable | [manual –globalprefix prefix –ipv6gateway ipv6gateway] IPv6ネットワークの構成タイプを指定します。詳細については、以下のIPv6構成タイプ・テーブルを参照してください。IPv6はCX4シリーズ・システムでのみサポートされます。

(21)

表2 IPv6構成タイプに基づくIPv6パラメータ値（CX4シリーズ・システムのみ） 既存の構成タイプ （Initialization Utilityを開いたとき に表示されるもの）新しい構成タイプ（構成タイプを変更した後に表示されるもの）無効化自動手動リンク・ローカル：未定* グローバ ルIP： 未定* グローバル・プリフィックス：空白/編集可能無効化すべてのIPv6パラメータが空白で、グレー表示されます。 IPv4が使用されますすべての IPv6パラメータが［未定］に設定されます* ゲート ウェイ: 空白/編集可能リンク・ローカル：表示可能** グローバ ルIP： 表示可能** グローバル・プリフィックス：表示可能/編集可能 ** 自動現在のIPv6パラメータは表示されますが、編集できません。すべてのIPv6パラメータが空白で、グレー表示されます* IPv4が使用されますゲート ウェイ: 表示可能/編集可能 **

(22)

既存の構成タイプ （Initialization Utilityを開いたとき に表示されるもの）新しい構成タイプ（構成タイプを変更した後に表示されるもの）リンク・ローカル：表示可能グローバ ルIP： 表示可能グローバル・プリフィックス：表示可能/ 編集可能手動ゲート ウェイ: 表示可能/ 編集可能すべてのIPv6パラメータが空白で、グレー表示 されます*IPv4 が使用されます現在のIPv6 リンク・ローカル・パラメータが表示されます。他はすべて［未定］に設定されます** *構成タイプを［無効化］から［自動］または［マニュアル］に、あるいは［自動］または［マニュアル］から［無効化］に変更した後、ストレージ・システムを自動再起動することで新しい値が設定されます。再起動が完了すると、Initialization Utilityを再び開いて新しいIPv6の値を表示します。 **構成タイプを［マニュアル］から［自動］に、または［自動］から［マニュアル］に変更した後は、再起動の必要はありません。

(23)

ホスト・エージェントとServer Utilityのどちらをインストールするか

の決定

アプリケーションでの必要に応じて、接続されたサーバにホスト・エージェントまたはServer Utility、または両方をインストールできます。両方のアプリケーションをインストールする場合は、ホスト・エージェントのインストール前か、インストール後にバージョン6.22.20以降のServer Utilityをインストールする必要があります。Server Utility の登録機能が無効になり、ホスト・エージェントが、サーバのNIC またはiSCSI HBAのストレージ・システムへの登録に使用されます。バージョン6.22.20以前のServer Utilityでは、ホスト・エージェントとServer Utilityを同じサーバにインストールすることはできません。ただし、同じストレージ・システムに接続されている別々のサーバにインストールすることはできました。アプリケーションを両方ともインストールせずに、Server Utilityの機能の一部を使用する場合、Server Support CDからServer Utility を実行できます。 Navisphere Expressが稼働するAX4-5シリーズまたはAXシリーズのストレージ・システムを使用する場合、Server Utilityのみインストールできます。ホスト・エージェントは、Navisphere Managerが実行されているCX4シリーズ、CX3シリーズ、CXシリーズ、AX4-5シリーズ、AXシリーズのストレージ・システムでのみサポートされます。表3は、ストレージ・システムに接続しているサーバでのホスト・エージェントとServer Utilityの相違についての説明です。使用するServer Utilityのバージョンによっては、表3に示されている機能の一部は使用できません。

(24)

表3 ホスト・エージェントとServer Utilityの相違 機能ホスト・エージェント Server Utility LUNのマッピングおよびOSの情報をストレージ・システムに転送あり：LUNマッピング情報は、LUNアイコンの横の Manager UIに表示される か、-lunmapinfoを使用して CLIに表示される。 AX4-5シリーズおよびAX シ リーズのストレージ・システムあり：LUNマッピング情報はLUNアイコン の横のManager UIに表示されるか、-lunmapinfo コマンドを使用してCLI に表示される。 Navisphere Expressでは、この情報が［仮想ディスクの管理］ページに表示される。注：Manager UIのホスト名アイコンの横には「手動による登録済み」というテキストが表示され、このサーバの登録にホスト・エージェントを使用しなかったことが示されます。 CX4シリーズ、CX3 シリーズ、および CXシリーズのストレージ・システムなし：LUNマッピング情報はストレージ・システムに送信されない。サーバの名前、ID、IPアドレスのみがストレージ・システムに送信される。注：Manager UIのホスト名アイコンの横には「手動による登録済み」というテキストが表示され、このサーバの登録にホスト・エージェントを使用しなかったことが示されます。自動的に実行し、情報をストレージ・システムに送信あり：ユーザーによる対話処理は不要である。 AX4-5シリーズおよびAX シ リーズのストレージ・システムあり：Registration Service機能を有効または無効にすることにより、ストレージ・システムにサーバ情報を自動送信するかどうかを制御できる（表の最後の「注」を参照）。この機能は、Server Utility のインストール時に自動で有効に設定されるが、 Microsoft UIの［サービス］オプションを使用していつでも停止できる。 CX4シリーズ、CX3 シリーズ、および CXシリーズのストレージ・システムあり：Registration Service機能を有効または無効にすることにより、ストレージ・システムにサーバ情報を自動送信するかどうかを制御できる（表の最後の「注」を参照）。この機能は、Server Utilityのインストール時に自動で有効に設定されるが、Microsoft UIの［サービス］オプションを使用していつでも停止できる。サーバの名前、ID、IPアドレスのみがスト

(25)

機能ホスト・エージェント Server Utility レージ・システムに送信されます。LUNマッピング情報は送信されません。 HA（高可用性）の検証なし：Server UtilityをインストールすることなくCDから Server UtilityのHA検証機能を実行可能にする。 AX4-5シリーズおよびAX シ リーズのストレージ・システム現在はサポートされていない。 CX4シリーズ、CX3 シリーズ、および CXシリーズ・ストレージ・システムあり：HA検証機能は、フェイルオーバー・ソフトウェアがサーバにインストールされているかどうか、ストレージ・システムのサーバと各SP間に動作しているパスが存在するかどうかを検証する。ストレージ・システムへのネットワーク接続が必要あり：ネットワーク接続により、LUNマッピング情報をストレージ・システムから取得できるようになる。 AX4-5シリーズおよびAX シ リーズのストレージ・システムなし：LUNマッピング情報はデータ・パスを経由してストレージ・システムに送信される。 CX4シリーズ、CX3 シリーズ、および CXシリーズのストレージ・システムなし：LUNマッピング情報はストレージ・システムに送信されない。Server Utilityを使用して高可用性レポートをストレージ・システムにアップロードする場合は、ネットワーク接続を利用する必要があることに注意してください。インストールが必要あり：サーバにホスト・エージェントをインストールする必要がある。 AX4-5シリーズおよびAX シ リーズのストレージ・システムなし：CDからServer Utilityの実行が可能である。ただし、ユーティリティはサーバにインストールすることを推奨します。登録サービス機能（上述）を使用する場合は、インストールする必要がある。 CX4シリーズ、CX3 シリーズ、および CXシリーズのストレージ・システムなし：CDからServer Utilityの実行が可能である。ただし、ユーティリティはサーバにインストールすることを推奨します。登録サービス機能を使用する場合は、インストールする必要がある。注：ホスト・エージェントとバージョン6.22.20以降のServer Utilityの両方をインストールすると、Server Utilityの登録サービス機能はインストールされません。バージョン6.22.20以前のServer Utilityでは、ホスト・エージェントとServer Utilityを同じサーバにインストールすることはできません。

(26)

ホスト・エージェント、Server Utility、CLIの必要条件

ホスト・エージェント、CLI、Server Utilityのいずれかを使用するには、サーバが以下の必要条件を満たす必要があります。

サポートされているバージョンのWindows Server 2008、Windows Server 2003、またはWindows 2000オペレーティング・システムが実行されていること。ファイバ・チャネル接続の場合は、EMC CLARiXがサポートするHBAハードウェアが取り付けられ、ドライバがインストールされていること。各ストレージ・システム内の少なくとも1つのSP（可用性を高めるには2つのSP）に直接、スイッチ経由、またはハブ経由で接続していること。各SPにはIP接続が必要です。ホスト・エージェントおよびCLIのみ：ストレージ・システムの少なくとも1つのSP（可用性を高めるには2つのSP）に接続されたTCP/IPネットワーク上に存在すること。TCP/IPネットワーク接続により、サーバがLUNマッピング情報をストレージ・システムに送信できるようになるほか、Navisphere ManagerまたはCLIがネットワーク経由でストレージ・システムと通信できるようになります。サーバのストレージ・システムを管理するために使用する、以下を含むリモート・ホストへのTCP/IPネットワーク接続が構成されていること。 z Manager 6.Xにアクセスするために使用するブラウザを備えたサーバ z ストレージ・マネジメント・サーバ・ソフトウェアを実行し

ているWindows Server 2008、Windows Server 2003、または Windows 2000サーバ

z CLIを実行しているAIX、HP-UX、Linux、VMware ESX Server、NetWare、Solaris、Windows Server 2003、Windows 2000サーバサーバでCLIを使用してリモート・サーバのストレージ・システムを管理する場合は、リモート・サーバ、およびリモート・サーバのストレージ・システムの各SPの両方に接続されたTCP/IPネットワークに、サーバを接続する必要があります。リモート・サーバでは、AIX、HP-UX、Linux、Solaris、Windowsの各オペレーティング・システムを実行できます。

(27)

お使いのホスト・エージェントのバージョンに対して必要な、サーバのオペレーティング・システムと、ストレージ・システムのFLAREおよびAccess Logixソフトウェアのリビジョンについての個別の情報は、EMC Powerlink Webサイトからホスト・エージェントのリリース・ノートを参照してください。このWebサイトへのアクセス方法については、「最新情報の確認」（11ページ）を参照してください。

(28)

Navisphere

ホスト・エージェントとCLIのインストールまたは削除

重要 Windows仮想マシンを使用している場合は、「EMC CLARiX VMware ESXサーバおよび仮想マシン用サーバ・サポート製品インストール・ガイド」（P/N 300-004-281）を参照してください。システムが仮想マシンかどうか判断できない場合は、システム管理者にお問い合わせください。既存のホスト・エージェント構成を変更する場合は、以下のセクションを参照してください。ホスト・エージェントをインストールし、Server Utilityの機能を使用する場合は、「ホスト・エージェントとServer Utilityのどちらをインストールするかの決定」（23ページ）を参照してください。

WindowsサーバへのNavisphereホスト・エージェントのインストール

Windows仮想マシンにホスト・エージェントをインストールするには、バージョン6.26.7以降をインストールする必要があり、仮想マシンにはiSCSIイニシェータ・ソフトウェアがインストールされている必要があります。バージョン6.26.7以前では、Windows仮想マシンにホスト・エージェントをインストールできません。サポートされているWindowsとiSCSIイニシエータのバージョンについては、ESX Server互換性ガイドを参照してください。ご使用の構成に該当する最新バージョンのNavisphereホスト・エージェントソフトウェアをインストールすることを推奨します。 PowerlinkのWebサイト（CX4シリーズ、CX3シリーズ、CXシリーズ、AX4-5シリーズ）またはストレージ・システム・サポートWebサイト（AXシリーズ）にあるソフトウェアのダウンロード・ページから最新版をダウンロードできます。サーバ・サポートCD（任意のストレージ・システム）からソフトウェアをインストールすることもできますが、このCDには、ご使用の構成に対応する最新版のソフトウェアが収録されていない可能性があります。 1. WindowsサーバにAdministratorまたは管理者権限を持つユーザーとしてログインします。

(29)

2. バージョン6.26より前のホスト・エージェントを実行している場合は、インストールを続行する前に削除する必要があります。 3. Navisphere Managerを使用するCX4シリーズ、CX3シリーズ、CX シリーズ、AX4-5シリーズのストレージ・システムに対応したソフトウェアをダウンロードするには、次の手順を実行します。 a. PowerlinkWebサイトの右上にある［Navigator］ドロップ ダウン・メニューから、［ソフトウェアのダウンロードとパッチ］を選択します。 b. ダウンロードする該当のNavisphereホスト・エージェントのバージョンを選択し、ソフトウェアをサーバに保存するオプションを選択します。 c. ソフトウェアを保存したディレクトリで実行可能形式のファイルをダブルクリックし、インストール・ウィザードを起動します。 4. Navisphere Managerを使用するAXシリーズ・ストレージ・システムに対応したソフトウェアをダウンロードするには、次の手順を実行します。 a. ストレージ・システムのサポートWebサイトで、ソフトウェアをダウンロードするリンクを選択します。 b. Navisphereホスト・エージェント/CLIのダウンロードに進み、ソフトウェアをサーバに保存するオプションを選択します。 c. ソフトウェアを保存したディレクトリで実行可能形式のファイルをダブルクリックし、インストール・ウィザードを起動します。 5. サーバ・サポートCD（任意のストレージ・システム）からソフトウェアをインストールするには、以下を実行します。 a. サーバのドライブに、ストレージ・システムまたはアップグレード・キット（AX4-5シリーズまたはAXシリーズのシステムをNavisphere Managerにアップグレードする場合に使用）に付属のサーバ・サポートCDを挿入します。サーバ・サポート・メニューが開きます。サーバ・サポート・メニューが表示されない場合は、次のステップに従って開いてください。Windows Server 2008 Coreシステムを使用している場合、サーバ・サポート・メニューは開かれません。実行可能プログラムを起動する方法については、手順

(30)

Windowsタスクバーで、［スタート］＞［ファイル名を指定して実行］を選択します。［ファイル名を指定して実行］ダイアログ・ボックスに、以下の情報を入力します。 ドライブ:\locales\en_US\start.html ここで、<ドライブ>はCDドライブ文字です。［OK］ をクリックします。 b. メイン・メニューから、［サーバへの製品のインストール］を選択します。［製品のインストール］ページが表示されます。 c. ［Navisphereホストエージェント］を選択します。 6. Windows Server 2008 Coreシステムの場合は、次の手順に従い

ます。 a. CDドライブ（例：d:）に移動します。 b. Windowsホスト・エージェント・ディレクトリに移動します。 cd windows\naviagent c. 次の実行可能プログラムを起動します。 NaviAgent.exe 7. インストール画面の指示に従って、Navisphereホスト・エージェントをインストールします。 Navisphereホスト・エージェント・ソフトウェアがWindows サーバにインストールされます。デフォルトのインストール先フォルダを選択した場合、ソフトウェアは、Windows Server 2008および2003（32ビット）またはWindows 2000システムでは C:\Program Files\EMC\Navisphere Agentディレクトリに、 Windows Server 2008および2003（64ビット）システムの場合は C:\Program Files (x86)\EMC\Navisphere Agentディレクトリに インストールされます。

(31)

Navisphereホスト・エージェントのインストールが終了する と、［Initialize Privileged User List］ダイアログ・ボックス が表示されます。

8. ［Initialize Privileged User List］ダイアログ・ボックスで、以 下を実行します。

 ［Config File］フィールドにファイル・エントリーが入って いる場合、ホスト・エージェント構成ファイルは、以前の Agentのインストールによりサーバ上にすでに存在していま す。［Use Existing File］を選択してこの構成ファイルを使用 するか、または［Browse］を選択して別のファイルを使用し ます。ホスト・エージェント構成ファイルには、このサーバのログイン名のリストが含まれています。Privileged User List に記載されているログイン・ユーザーだけがCLIコマンドをストレージ・システムに送信できます。  ［Config File］フィールドにファイル・エントリーが含ま れていない場合、ホスト・エージェント構成ファイルはこ のサーバ上には存在しません。［Create/Overwrite File］を 選択し、agent.configファイルを参照します。次にユーザー を管理者ユーザーの一覧（このサーバのログイン名）に追加する必要があります。Privileged User Listに記載されているログイン・ユーザーだけがCLIコマンドをストレージ・システムに送信できます。

Privileged User Listには少なくとも1つのエントリーがなければならず、そうでない場合はエラー・メッセージが表示されます。一覧にユーザーを追加するには、以下の手順に従います。［追加］をクリックして［管理者ユーザーの追加］ダイアログ・ボックスを開きます。［ユーザー名］の下の［管理者ユーザーの追加］ダイアログ・ボックスで、管理者など個人アカウントのユーザー名を入力します。［システム名］に、Navisphere Managerを実行するホストの 名前（Host4など）を入力し、［OK］をクリックします。 一覧から管理者ユーザーを削除するには、以下の手順に従います。

(32)

9. ［OK］をクリックし、新しい管理者ユーザーの一覧と新規構成 ファイルの両方またはどちらか一方を保存します。

新しい管理者ユーザーが追加されたホスト・エージェント構成ファイルが保存され、ホスト・エージェントが起動します。 10. ［Navisphere Agent Setup］ダイアログ・ボックスで、［完

了］をクリックします。

コマンド・ライン・ウィンドウが開き、ホスト・エージェントのサービスが開始されていることが示されます。

11. サーバの再起動を求めるプロンプトが表示されたら、［はい］をクリックします。

Microsoft iSCSI Software Initiatorを実行する前に再起動しないと、NICイニシエータはストレージ・システムにログインできません。 12. ホスト・エージェントを更新し、イベント・モニターを使用して いた場合は、前にコピーしたNavimon.cfgファイルから、次の手 順に従ってイベント・モニターの構成をリストアします。 a. エージェントを停止します。 WindowsサーバにAdministratorまたは同等の権限を持つユーザーとしてログインします。［サービス］パネルを開きます。 z デスクトップの［マイコンピュータ］を右クリックして、［管理］＞［サービスとアプリケーション］＞［サービス］の順に選択します。または、 z ［スタート］＞［管理ツール］＞［コンピュータの管理］＞［サービスとアプリケーション］＞［サービス］の順に選択します。［サービス］パネルが開きます。  ［サービス］パネルで、［Navisphere Agent］を右ク リックし、［停止］を選択します。エージェント・サービスの停止要求についての確認メッセージが表示されたら、［はい］をクリックし、［サービス］パネルまたはダイアログ・ボックスを閉じます。

(33)

b. 保存したNavimon.cfgを現実のNavimon.cfgファイルに移動 またはコピーします。 c. エージェントを起動します。 WindowsサーバにAdministratorまたは同等の権限を持つユーザーとしてログインします。［サービス］パネルを開きます。 z デスクトップの［マイコンピュータ］を右クリックして、［管理］＞［サービスとアプリケーション］＞［サービス］の順に選択します。または、 z ［スタート］＞［管理ツール］＞［コンピュータの管理］＞［サービスとアプリケーション］＞［サービス］の順に選択します。［サービス］パネルが開きます。  ［サービス］パネルで、［Navisphere Agent］を右ク リックし、［開始］を選択します。システムのスタートアップ時にホスト・エージェントが自動的に開始されるようにするには、次の手順を実行します。 z ［Navisphere Agent］を右クリックして、 ［Properties］を選択します。 ［Navisphere Agent のプロパティ］ダイアログ・ボッ クスが開きます。 z ［全般］タブを選択します。 z ［スタートアップの種類］で、［自動］を選択します。これで、システムのスタートアップ時にホスト・エージェントが自動的に開始されるようになります。［コンピュータの管理］を閉じます。アプリケーションがストレージ・システムを使用している場合や、SPイベント・ログのサイズが大きくホスト・エージェント構成ファイルが設定されていない場合は、ホスト・エージェントの開始に数分かかることがあります。 13. インストール・ウィザードを終了するには、［完了］をクリッ

(34)

14. マルチホーム・ホスト（複数のNICカードがホストにインストー ルされている）がある場合は、agentID.txtファイルを作成して、 エージェントが正しいNICカードを検出できるようにします。マルチホーム・ホスト・マシンとは、複数のIPアドレスで複数のネットワークに接続するマシンであり、物理的に複数のデータ・リンクに接続しています。それらのデータ・リンクは、同じネットワーク上にある場合もあれば、別々のネットワーク上にある場合もあります。マルチホーム・ホストにNavisphereホスト・エージェントをインストールすると、Navisphereホスト・エージェントは、デフォルトでホスト内の最初のNICにバインドします。マルチホーム・ホストで対象のCLARiXストレージ・システムに正常にホスト・エージェントを登録するには、ホスト・エージェントを特定のNICにバインドするように構成する必要があ ります。そのためには、agentID.txtファイルをセットアップします。 a. 特殊書式設定を追加しないテキスト・エディタを使用して、 agentID.txt（大文字と小文字を区別）という名前のファイ ルを作成します。次のいずれかを実行して、このファイルを保存します。  agentID.txtファイルの保存先に対して、 EV_AGENTID_DIRECTORY環境変数を設定しま す。Navisphereホスト・エージェントが、指定した場所に agentID.txtファイルがあるかどうかを検索します。  EV_AGENTID_DIRECTORY環境変数で場所を指定し ない場合、Navisphereホスト・エージェントは、レジ ストリ・エントリーHKEY_LOCAL_MACHINE\SOFT-WARE\EMC\Agent\1.0\ConfigPathで指定した場所に agentID.txtファイルがあるかどうかを検索します。この場 所は、通常、C:\Program Files\emc\ Navisphere Agent です。 EV_AGENTID_DIRECTORYまたはHKEY_LOCAL_MA-CHINE\SOFTWARE\EMC\Agent\1.0\ConfigPathが存 在しない場合は、C:\ディレクトリにagentID.txtファイ ルを作成してください。 b. 以下の2つの個別の行をagentID.txtファイルに、特殊書式設 定なしで追加します。

(35)

最初の行：ホストの完全修飾ホスト名 2番目の行：Navisphereエージェントで使用する HBA/NICポートのIPアドレス たとえば、ドメインmydomain.com上のホストの名前が host28であり、ホストに2つのHBA/NICがあり（IPアドレ ス192.111.222.2のHBA1/NIC1と、IPアドレス192.111.222.3の HBA2/NIC2）、ホスト・エージェントでNIC 2を使用する場 合、agentID.txtを以下のように構成します。 host28.mydomain.com 192.111.222.3 agentID.txtファイルには、書式設定なしのこれら2つの行しか含めないようにします。前述のとおり、最初の行にはホスト名を含め、2 番目の行にはHBA/NICポートのIPアドレスを含めます。どちらの行も末尾は改行にします。この結果、カーソルは3番目の行にきますが、この行にはテキストはありません。 c. agentID.txtファイルを保存します。 d. ホスト・エージェントを再起動します。 e. ホスト・エージェントが再起動したら、以下のいずれかを実 行して、ホスト・エージェントがagentID.txtファイルに入力 された正しいIPアドレスを使用していることを確認します。  Navisphere Managerで、ホストIPアドレスがagentID.txt ファイルに入力されたのと同じIPアドレスであることを 確認します。このアドレスが同じであれば、agentID.txt ファイルは正しく構成されています。  新規のHostIdFile.txtファイルを表示します。agentID.txt ファイルに入力したIPアドレスが表示されます。 15. ホスト・エージェントをCDからインストールした場合、［メインメニュー］＞［終了］の順に選択して、サーバ・サポート・メニューを閉じます。CDはこの時点でサーバのCDドライブから取り出せます。

(36)

16. Navisphere Agentがインストールされていることを［プログラムの追加と削除］ダイアログ・ボックスを使用して確認します。

Windows

サーバへのNavisphere CLIのインストール

EMCでは、ご使用の構成に適した、最新版のNavisphere CLIソフトウェアをインストールすることを推奨します。PowerlinkのWebサイト（CX4シリーズ、CX3シリーズ、CXシリーズ、AX4-5シリーズ）またはストレージ・システム・サポートWebサイト（AXシリーズ）にあるソフトウェアのダウンロード・ページから最新版をダウンロードできます。サーバ・サポートCD（任意のストレージ・システム）からソフトウェアをインストールすることもできますが、この CDには、ご使用の構成に対応する最新版のソフトウェアが収録されていない可能性があります。 1. Windowsサーバに、Administratorまたは管理権限を持つユーザーとしてログインします。 2. CLIの以前のバージョンがすでにインストールされている場合は、インストールを続行する前に削除する必要があります。既存のバージョンに上書きしてインストールすることはできません。 3. CX4シリーズ、CX3シリーズ、CXシリーズ、AX4-5シリーズのストレージ・システムに対応したソフトウェアをダウンロードするには、次の手順を実行します。 a. PowerlinkWebサイトの右上にある［Navigator］ドロップ ダウン・メニューから、［ソフトウェアのダウンロードとパッチ］を選択します。 b. ダウンロードする該当のNavisphereホスト・エージェント /CLIのバージョンを選択し、ソフトウェアをサーバに保存するオプションを選択します。 c. ソフトウェアを保存したディレクトリで実行可能形式のファイルをダブルクリックし、インストール・ウィザードを起動します。 4. Navisphere Managerを使用するAXシリーズ・ストレージ・システムに対応したソフトウェアをダウンロードするには、次の手順を実行します。 a. ストレージ・システムのサポートWebサイトで、ソフトウェアをダウンロードするリンクを選択します。 b. Navisphere CLIのダウンロードに進み、ソフトウェアをサーバに保存するオプションを選択します。

(37)

c. ソフトウェアを保存したディレクトリで実行可能形式のファイルをダブルクリックし、インストール・ウィザードを起動します。 5. サーバ・サポートCD（任意のストレージ・システム）からソフトウェアをインストールするには、以下を実行します。 a. サーバのドライブに、ストレージ・システムまたはアップグレード・キット（AX4-5シリーズまたはAXシリーズのシステムをNavisphere Managerにアップグレードする場合に使用）に付属のサーバ・サポートCDを挿入します。サーバ・サポート・メニューが開きます。サーバ・サポート・メニューが表示されない場合は、次のステップに従って開いてください。Windows Server 2008 Coreシステムを使用している場合、サーバ・サポート・メニューは開かれません。実行可能プログラムを起動する方法については、手順 6に進んでください。 Windowsタスクバーで、［スタート］＞［ファイル名を指定して実行］を選択します。［ファイル名を指定して実行］ダイアログ・ボックスに、以下の情報を入力します。 ドライブ:\locales\en_US\start.html ここで、<ドライブ>はCDドライブ文字です。［OK］ をクリックします。 b. メイン・メニューから、［サーバへの製品のインストール］を選択します。［製品のインストール］ページが表示されます。 c. ［Navisphere CLI］を選択します。 以前にインストールしたCLIのバージョンを削除しなかった場合は、前のバージョンのソフトウェアが検出されたためにそのソフトウェアを削除するまではインストールを続行できないことを示すメッセージが表示されます。

6. Windows Server 2008 Coreシステムの場合は、次の手順に従います。
