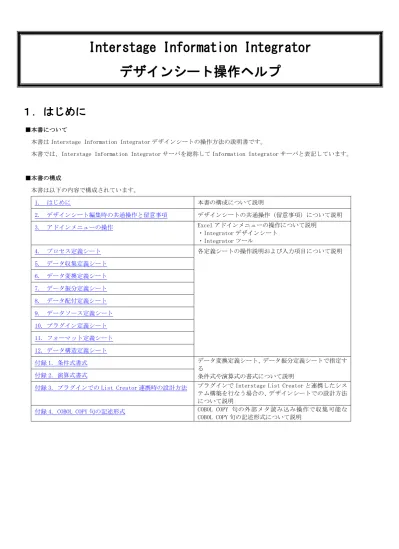

Interstage Information Integrator デザインシート操作ヘルプ

(1)

Interstage Information Integrator

デザインシート操作ヘルプ

１. はじめに

■本書について

本書は Interstage Information Integrator デザインシートの操作方法の説明書です。

本書では、Interstage Information Integrator サーバを総称して Information Integrator サーバと表記しています。

■本書の構成本書は以下の内容で構成されています。 1. はじめに本書の構成について説明 2. デザインシート編集時の共通操作と留意事項デザインシートの共通操作（留意事項）について説明 3. アドインメニューの操作 Excel アドインメニューの操作について説明・Integrator デザインシート・Integrator ツール 4. プロセス定義シート各定義シートの操作説明および入力項目について説明 5. データ収集定義シート 6. データ変換定義シート 7. データ振分定義シート 8. データ配付定義シート 9. データソース定義シート 10. プラグイン定義シート 11. フォーマット定義シート 12. データ構造定義シート付録 1. 条件式書式データ変換定義シート、データ振分定義シートで指定する条件式や演算式の書式について説明付録 2. 演算式書式

付録 3. プラグインでの List Creator 連携時の設計方法プラグインで Interstage List Creator と連携したシステム構築を行なう場合の、デザインシートでの設計方法について説明

付録 4. COBOL COPY 句の記述形式 COBOL COPY 句の外部メタ読み込み操作で収集可能な COBOL COPY 句の記述形式について説明

(2)

■略称

本書に記載されている製品の名称は、以下のように省略して表記します。

なお、本書では、システム名または製品名に付記される登録表示(™または®)は、省略しています。

略称正式名称

III Interstage Information Integrator Windows Microsoft® Windows Vista® Home Basic、

Microsoft® Windows Vista® Home Premium、 Microsoft® Windows Vista® Business、 Microsoft® Windows Vista® Ultimate、 Microsoft® Windows Vista® Enterprise、 Microsoft® Windows® 7 Home Premium、 Microsoft® Windows® 7 Professional、 Microsoft® Windows® 7 Enterprise、 Microsoft® Windows® 7 Ultimate、 Microsoft® Windows® 8.1 、 Microsoft® Windows® 8.1 Pro、 Microsoft® Windows® 8.1 Enterprise、 Microsoft® Windows Server® 2008 Standard、 Microsoft® Windows Server® 2008 Enterprise、 Microsoft® Windows Server® 2008 Datacenter、

Microsoft® Windows Server® 2008 Standard without Hyper-V、 Microsoft® Windows Server® 2008 Enterprise without Hyper-V、 Microsoft® Windows Server® 2008 Datacenter without Hyper-V、 Microsoft® Windows Server® 2008 R2 Foundation、

Microsoft® Windows Server® 2008 R2 Standard、 Microsoft® Windows Server® 2008 R2 Enterprise、 Microsoft® Windows Server® 2008 R2 Datacenter、 Microsoft® Windows Server® 2012 Foundation、 Microsoft® Windows Server® 2012 Essentials、 Microsoft® Windows Server® 2012 Standard および Microsoft® Windows Server® 2012 Datacenter Excel Microsoft® Excel

Word Microsoft® Word

SQL Server Microsoft® SQL Server™ Oracle Oracle® Enterprise Edition、

Oracle® Database Standard Edition、

Oracle® Database Standard Edition One および Oracle® Database Enterprise Edition

Solaris Oracle Solaris

Linux Red Hat Enterprise Linux UNIX Solaris および Linux Linkexpress Linkexpress、

Linkexpress Advanced Edition、 Linkexpress Standard Edition および Linkexpress Enterprise Edition Symfoware Server Symfoware® Server Standard Edition、

Symfoware® Server Enterprise Edition および Symfoware® Server Enterprise Extended Edition SFDC salesforce.com

(3)

■商標

Microsoft、Windows、および Windows Server は、

米国 Microsoft Corporation の米国、およびその他の国における登録商標です。 UNIX は、米国ならびに他の国におけるオープン・グループの登録商標です。 Excel、Word は、米国 Microsoft Corporation の製品です。

SQL Server は、米国 Microsoft Corporation の米国、およびその他の国における商標です。

Oracle と Java は、Oracle Corporation およびその子会社、関連会社の米国およびその他の国における登録商標です。 Linux は、Linus Torvalds 氏の米国、およびその他の国における登録商標、あるいは商標です。

Red Hat、RPM および Red Hat をベースとしたすべての商標とロゴは、Red Hat, Inc.の米国、およびその他の国における登録商標、あるいは商標です。

HULFT は、株式会社セゾン情報システムズの登録商標です。

Salesforce は、株式会社セールスフォース・ドットコムの登録商標です。 Interstage、Linkexpress、Symfoware は、富士通株式会社の登録商標です。

Azure は、米国 Microsoft Corporation の米国、およびその他の国における商標です。

そのほか、本書に記載されている会社名、および製品名は、それぞれ各社の商標、または登録商標です。

平成２８年４月３２版 Copyright FUJITSU LIMITED 2016 B1X1-0300-32Z9(00)

(4)

２. デザインシート編集時の共通操作と留意事項

デザインシート編集時の共通操作と留意事項について以下に説明します。

２.１. シート入力操作

デザインシート内の入力操作は、直接入力またはリスト選択で行います。入力不可のフィールドに対して入力操作を行うと以下のエラーメッセージを表示します。（以下は Excel 2003 の例） [OK]ボタンを押して操作を続行してください。(シート保護の解除については行うことはできません。) また、Excel が提供するメニュー操作（[編集]-[貼り付け]メニューなど）を利用した編集操作は行わないでください。

２.２. 行の追加、削除

行の追加や削除などの操作は、右クリック操作によるデザインシートのメニュー操作で行います。

２.３. セル値のコピー、貼り付け

コピー、貼り付け操作は、右クリック操作によるデザインシートのメニュー操作で行います。「Ctrl+C、Ctrl+V」のショートカットキーによる操作も可能です。【留意事項】以下の表に記載した項目のセルに対する直接の貼り付けは行えません。これらの項目にセル値を貼り付けるときは、次のいずれかの方法で行ってください。・項目のセルをダブルクリックしてセル値を貼り付ける・項目を選択後、ウィンドウ上部の数式バーにセル値を貼り付ける

(5)

定義シート項目名（パラメタ名）プロセス定義シートプロセス定義 ID 説明プロセスグループ順序性制御実行スケジュール種別実行スケジュール（開始）リカバリポイントデータ収集定義シート共通－データ構造_ID データ変換定義シートデータ変換_ID 説明エラーデータ出力ディレクトリデータ変換動作定義－変換エラー時の扱いデータ変換動作定義－メモリサイズデータ変換動作定義－文字コード変換エラー発生時の動作データ変換動作定義－文字コード変換エラー発生時の代替文字データ変換動作定義－_{Unicode 変換エラー発生時の代替文字} データ変換動作定義－数値演算のNULL の扱いデータ変換動作定義－変換時の文字コードの扱いデータ変換動作定義－環境変数変換前データ－データ構造_ID 変換前データ－フォーマットID 変換前データ－改行コードの扱い変換前データ－データチェック－_{NULL チェック（データ一括）} 変換前データ－データチェック－桁溢れチェック（データ一括）変換前データ－データチェック－桁不足チェック（データ一括）変換前データ－データチェック－属性チェック－数値データ（データ一括）変換前データ－データチェック－属性チェック－日本語データ（データ一括）変換前データ－データチェック－属性チェック－日付・時間データ（データ一括）変換前データ－データチェック－属性チェック－バイナリデータ（データ一括）変換前データ－データチェック－属性チェック－ビットデータ（データ一括）変換前データ－データチェック－_{XML チェック（データ一括）} 変換前データ－レコード入力方法－抽出条件変換前データ－レコード入力方法－大文字・小文字の取り扱い（半角）変換前データ－レコード入力方法－大文字・小文字の取り扱い（全角）変換前データ－レコード入力方法－検索対象外文字変換前データ－レコード入力方法－ワード区切り文字変換後データ－データ構造ID 変換後データ－フォーマットID 変換後データ－改行コードの扱い変換後データ－囲み文字の指定変換後データ－データチェック－NULL チェック（データ一括）変換後データ－データチェック－桁溢れチェック（データ一括）変換後データ－データチェック－桁不足チェック（データ一括）変換後データ－データチェック－属性チェック－数値データ（データ一括）変換後データ－データチェック－属性チェック－日本語データ（データ一括）変換後データ－データチェック－属性チェック－日付・時間データ（データ一括）変換後データ－データチェック－属性チェック－バイナリデータ（データ一括）変換後データ－データチェック－属性チェック－ビットデータ（データ一括）変換後データ－データチェック－XML チェック（データ一括）変換後データ－レコード出力－統計行変換後データ－レコード出力－_{UNION キー以外の項目} データ振分定義シート共通－データ構造_ID データ配付定義シート共通－データ構造ID

(6)

２.４. デザインシートの PC 保存

作成したデザインシートは PC に保存して、再利用することができます。保存を行うには、Excel の保存メニューを実行してください。

保存形式は「Microsoft Office Excel ブック(*.xls）」を選択してください。

保存する際のファイル名は「sourceBook.xls」以外の名前にしてください。「sourceBook.xls」で保存すると、[Integrator デザインシート]のメニューから[定義の新規作成]を選択した際にエラーが発生します。

Integrator クライアントがセットアップされた PC で、Excel から保存したデザインシート（Excel ブック）を開いて利用することができます。

２.５. デザインシートの複写

Excel のシート複写の機能を利用して、作成したデザインシートの各シートを複写利用することができます。

２.６. パラメタの定量制限について

各パラメタに指定可能な値については、各パラメタの詳細説明を参照してください。詳細説明で用いる用語の定義は以下の通りです。英字：A～Z(大文字)、a～z(小文字)、#、-、@、_(すべて半角文字) 数字：0～9 の半角数字英数字：英字および数字半角文字：半角で表現できる英数字など(記号を含む) 日本語：全角漢字、全角ひらがな、全角カタカナ、全角英字および全角数字の 2 バイト文字で構成される文字(記号含む) なお、機種依存文字や JIS2004、およびサロゲートペア（上位：0xD800～0xDBFF、下位：0xDC00～0xDFFF）は使用できません。 ※以下のパラメタについては、英字の定義に半角空白、,、.、(、)、'、\、:、/が追加となります。・ディレクトリ名、ファイル名・ファイル転送定義の「データソース ID」、「説明」、「パス ID」以外のパラメタ・プラグイン定義の「プラグイン ID」、「説明」、「環境変数」以外のパラメタ ※各定義の ID、「データボックス」は、先頭文字を英字とする必要があります。 ※特に記述がない限り、英字の大文字と小文字は区別されます。 ※各定義の「説明」については、英字の定義に以下の記号が追加となります。半角空白、!、"、$、%、&、'、(、)、*、+、,、.、/、:、;、<、=、>、?、[、\、]、^、`、{、|、}、~ ※各定義の「説明」は、サーバのロケールが UTF-8 の場合、指定可能文字数以下であってもサーバへの定義登録が IF14020 のエラーメッセージを出力して失敗することがあります。その場合は文字数を減らして定義してください。

２.７. パスワードの入力項目について

デザインシートのパスワードの項目には、以下の文字列は利用できません。・有効桁数 15 桁を超える数値・_{先頭が 0 で始まる数字のみの文字列}

(7)

・数式や Excel の関数を利用した文字列・日付、時刻や通貨など、Excel の標準書式のセルに入力した値に対して表示が変わるような文字列（例：2009/07/13）

２.８. IPv6 アドレスに関する留意事項

IP アドレスが指定可能なパラメタに IPv6 アドレスを指定しないでください。必ず"ホスト名"を指定してください。

２.９. パラメタの先頭にシングルクォートを指定する場合の留意事項

デザインシートのパラメタの先頭にシングルクォート（'）を指定する場合、以下の留意事項があります。・パラメタの先頭にシングルクォートを指定するには、シングルクォートを_{2 つ続けて入力してください。} 例）'富士通'という文字列を指定するには、セルに「''富士通'」と入力します。・先頭にシングルクォートが指定されたパラメタをデザインシートで取得、または参照した場合、シングルクォートが_{1 つだけ} の状態になります。取得または参照後に、シングルクォートを_{2 つにするよう修正してください。}

２.１０. Excel のマクロのセキュリティレベルの設定

デザインシートはExcelのマクロを含んでいます。デザインシートを利用する場合は、Excelのマクロのセキュリティレベルを以下のように設定して利用してください。設定方法はExcelのヘルプを参照してください。 - Excel 2002/2003の場合マクロのセキュリティレベルを「中」に設定して利用してください。「中」に設定した場合、PCに一時保存したデザインシートを開く際にマクロの確認を行うダイアログボックスが表示されます。[マクロを有効にする]をクリックして操作を継続してください。 - Excel 2007/2010/2013の場合マクロの設定を「警告を表示してすべてのマクロを無効にする」を設定してください。PCに一時保存したデザインシートを開くと、セキュリティの警告が表示されます。[オプション...]を選択し、「このコンテンツを有効にする」を選択して操作を継続してください。

２.１１. Excel 2007/2010/2013 利用時の留意事項

Excel 2007/2010を利用している場合、以下の留意事項があります。 1) デザインシートをPCに一時保存する場合、以下のいずれかのファイル形式を選択してください。 - Excelマクロ有効ブック(*.xlsm) - Excel97-2003ブック(*.xls) 2) デザインシートを作成してPCに一時保存を行う際に、以下のメッセージが表示される場合があります。「続行」ボタンを押して操作を続行してください。 [メッセージ内容] 互換性チェック-このブックで使用されている次の機能は、以前のバージョンのExcelではサポートされていません。このブックを以前のファイル形式で保存すると、これらの機能が失われるか、正常に実行されなくなる可能性があります。このままブックを保存する場合は、 [続行]をクリックしてください。すべての機能を維持する場合は、[キャンセル] をクリックし、新しいファイル形式のいずれかでファイルを保存してください。

(8)

また、Excel 2010/2013を利用している場合は、加えて以下の留意事項があります。 3) デザインシートの右クリックメニューに以下のメニューが表示されますが、これらは使用しないでください。 - 貼り付けのオプション - 形式を選択して貼り付け

２.１２. エラー情報出力ファイルを参照する場合の留意事項

デザインシートのエラー情報出力ファイル（IFI_ServerError.txt）を参照する場合に以下の注意事項があります。・デザインシートのエラー情報出力ファイル（IFI_ServerError.txt）を参照している間は、デザインシートの操作（参照・取得・取得の取り消し・削除）は行わないでください。その操作中にエラーが発生した場合、エラー情報出力ファイルへの書き込みが異常終了することがあります。

(9)

３. アドインメニューの操作

３.１. Integrator デザインシート

以下にアドインメニュー“Integrator デザインシート”の構成を示します。以下に“Integrator デザインシート”メニューの機能概要、動作仕様を示します。各メニューの機能機能概要動作仕様定義の新規作成定義を新規に作成します。「3.2 定義の新規作成」を参照してください。定義内容のチェック作成中の定義シートに入力した値（パラメタ）に対して、入力値チェックを行います。・アクティブなシートに対して、入力値チェックを行います。・入力値に誤りがあった場合は、対象の定義名（パラメタ名）と誤りの内容を画面に一覧で表示します。・アクティブなシートがデザインシートでない場合は、本コマンドは選択できません。サーバ接続定義の登録を行う場合に、登録する Information Integrator サーバに接続を行います。・実行すると、ログイン画面が表示されます。接続情報を入力して、サーバへの接続を行います。・接続中の場合は、本コマンドは選択できません。サーバ切断接続中の Information Integrator サーバを切断します。・実行すると、サーバとの接続を切断します。・サーバに接続を行っていない場合は、本コマンドは選択できません。定義をサーバに登録作成した定義を、サーバに登録します。「3.3 定義をサーバに登録」を参照してください。 III Studio 形式で保存作成中の定義情報を、III Studio で読み込み可能な形式でファイルに保存します。・選択した定義を III Studio で読み込み可能な形式でファイルに保存します。・保存する前に、選択した定義に対して定義内容のチェックを行います。・アクティブなブックに対象の定義シートがない場合は、本コマンドは選択できません。本コマンドで保存した定義を III Studio で読み込む手順については III Studio のヘルプを参照してください。ヘルプヘルプを表示します。バージョン情報デザインシートアドインおよび、デザインシートのバージョン情報を表示します。・メニューを選択すると「バージョン情報」ダイアログを表示します。・「バージョン情報」ダイアログに、デザインシートアドインおよび表示中のシートのバージョンを表示します。・表示中のシートがデザインシートの場合はデザインシートのバージョン、デザインシートでない場合は「-」が表示されます。・「バージョン情報」ダイアログの「OK」ボタンを押すと「バージョン情報」ダイアログを終了します。

(10)

３.１.１. 定義内容チェック確認画面

デザインシートの定義の内容に誤りがあった場合、定義内容チェック確認画面が表示され、誤りのある箇所を確認できます。定義チェックは、以下の操作を行った際に実行されます。 [Integrator デザインシート]－[定義内容チェック]を選択した場合：現在表示されているデザインシートについて、定義チェックを行います。 [Integrator デザインシート]－[定義をサーバに登録]を選択した場合：登録対象のデザインシートについて、定義チェックを行います。エラーの行をダブルクリックすると、エラーの原因となったセルが選択状態になり、その原因箇所を特定することができます。 [ファイルに保存]ボタンをクリックすると[名前を付けて保存]ダイアログボックスが表示され、チェック内容を CSV ファイルに保存することができます。 [閉じる]ボタンをクリックすると定義内容チェック確認画面が閉じます。

(11)

３.２. 定義の新規作成

以下にアドインメニュー“定義の新規作成”の構成を示します。以下に“定義の新規作成”メニューの機能概要、動作仕様を示します。各メニューの機能機能概要動作仕様定義の新規作成 > 処理プロセス > プロセス定義処理プロセスのプロセス定義を新規に作成します。・コマンドを実行すると、メニューから選択した定義作成用のシートが新規に作成されます。・Excel ブックを開いている状態では、アクティブな Excel ブックに対して、シートの最後に定義作成用のシートが追加されます。・Excel ブックがない場合は、以下のメッセージを表示して Excel ブックを新規に作成し、定義作成用のシートが新規作成されます。「シートを追加するブックが存在しません。ブックを新規に作成します。」・同じブックには、プロセス定義は一つしか作成できません。アクティブなブックにすでにプロセス定義が存在する場合、本コマンドを実行すると作成できないエラーとなります。定義の新規作成 > 処理プロセス > データ収集定義処理プロセスのデータ収集定義を新規に作成します。・同じブックに、複数の定義を作成することができます。定義の新規作成 > 処理プロセス > データ変換定義処理プロセスのデータ変換定義を新規に作成します。定義の新規作成 > 処理プロセス > データ振分定義処理プロセスのデータ振分定義を新規に作成します。定義の新規作成 > 処理プロセス > データ配付定義処理プロセスのデータ配付定義を新規に作成します。定義の新規作成 > データ構造定義データ変換定義で利用するデータ構造定義を新規に作成します。定義の新規作成 > データソース定義処理プロセスから参照するデータソース定義を新規に作成します。・同じブックには、データソース定義は一つしか作成できません。アクティブなブックにすでにデータソース定義が存在する場合、本コマンドを実行すると作成できないエラーとなります。定義の新規作成 > フォーマット定義処理プロセスから参照するフォーマット定義を新規に作成します。・同じブックには、フォーマット定義は一つしか作成できません。アクティブなブックにすでにフォーマット定義が存在する場合、本コマンドを実行すると作成できないエラーとなります。定義の新規作成 > プラグイン定義処理プロセスから参照するプラグイン定義を新規に作成します。・同じブックには、プラグイン定義は一つしか作成できません。アクティブなブックにすでにプラグイン定義が存在する場合、本コマンドを実行すると作成できないエラーとなります。

(12)

３.３. 定義をサーバに登録

以下にアドインメニュー“定義をサーバに登録”の構成を示します。以下に“定義をサーバに登録”メニューの機能概要、動作仕様を示します。各メニューの機能機能概要動作仕様定義をサーバに登録 > 処理プロセスプロセス定義および、プロセス定義に登録したデータ収集、データ変換、データ振分、データ配付の一連の定義を、処理プロセスとしてサーバに登録します。指定した ID が重複していた場合は、次のようになります。－取得をして「編集中」のシートに対しては、上書きで登録されます。－取得をしていない場合は、登録エラーとなります。・実行すると、アクティブなブックに含まれるプロセス定義と、プロセス定義に記述された各定義（データ収集、データ変換、データ振分、データ配付）を一式でサーバに登録を行います。・アクティブなブックにプロセス定義が存在しない場合は、エラーとなります。・プロセス定義に記述された定義 ID に該当する定義が、同じブック内に存在しない場合はエラーとなります。・いずれかの定義登録がエラーになった場合は、いずれの定義も登録されません。定義をサーバに登録 > データ構造定義作成したデータ構造定義を、サーバに登録します。・実行すると、アクティブなブック内の、データ構造定義がサーバに登録されます。・アクティブなブック内に、データ構造定義が存在しない場合は、エラーとなります。・アクティブなブック内に、複数のデータ構造定義が存在する場合は、すべてのデータ構造定義が登録されます。いずれかの定義登録がエラーになった場合は、いずれのデータ構造定義も登録されません。定義をサーバに登録 > データソース定義作成したデータソース定義を、サーバに登録します。・実行すると、アクティブなブック内の、メニューから選択した定義がサーバに登録されます。・アクティブなブック内に、メニューで選択した定義に該当する定義シートが存在しない場合は、エラーとなります。定義をサーバに登録 > フォーマット定義作成したフォーマット定義を、サーバに登録します。定義をサーバに登録 > プラグイン定義作成したプラグイン定義を、サーバに登録します。

(13)

３.４. Integrator ツール

以下にアドインメニュー“Integrator ツール”の構成を示します。以下に“Integrator ツール”メニューの機能概要、動作仕様を示します。各メニューの機能機能概要動作仕様外部メタ読み込み > List Creator 帳票定義体

Interstage List Creator の帳票定義体で定義されたメタ情報から、データ構造を読み込みます。・メニューを実行すると「ファイルを開く」ダイアログボックスが表示されます。操作手順は3.4.1 List Creator 帳票定義体のメタ読み込み操作手順を参照してください。・指定した帳票定義体に含まれる項目の、項目名および属性情報を読み込み、データ構造定義シートに取り込みます。

・本機能は Interstage List Creator デザイナがインストールされている環境で利用できます。インストールされていない場合、エラーメッセージが表示されます。外部メタ読み込み > データベースデータベースに接続し、データ構造を読み込みます。読み込むことができるデータベースは以下の通り。・Symfoware ・Oracle

・Microsoft SQL Server/SQL Azure

・メニューを実行すると「外部メタ読み込み（データベース）」ダイアログボックスが表示されます。操作手順は3.4.2 データベースのメタ読み込み操作手順を参照してください。・指定した認証情報を使用し、データベースに接続します。・指定したテーブルに含まれる項目の、項目名および属性情報を読み込み、データ構造定義シートに取り込みます。外部メタ読み込み > salesforce.com SFDC に接続し、SFDC オブジェクトからデータ構造を読み込みます。・メニューを実行すると「外部メタ読み込み（salesforce.com）」ダイアログボックスが表示されます。操作手順は3.4.3 SFDC のメタ読み込み操作手順を参照してください。・指定した認証情報を使用し、SFDC に接続します。・指定したオブジェクトに含まれる項目の、項目名および属性情報を読み込み、データ構造定義シートに取り込みます。・本機能は Java 実行環境がインストールされている環境で利用できます。インストールされていない場合、エラーメッセージが表示されます。外部メタ読み込み > CSV ファイル CSV ファイルからデータ構造を生成します。・メニューを実行すると「外部メタ読み込み（CSV）」ダイアログボックスが表示されます。操作手順は3.4.4 CSV ファイルのメタ読み込み操作手順を参照してください。・指定した CSV ファイルのデータから、項目名および属性情報を自動生成し、データ構造定義シートに取り込みます。外部メタ読み込み > COBOL COPY 句ファイル COBOL COPY 句ファイルからデータ構造を生成します。・メニューを実行すると「外部メタ読み込み（COBOL COPY 句）」ダイアログボックスが表示されます。操作手順は 3.4.5 COBOL COPY 句ファイルのメタ読み込み操作手順を参照してください。・指定した COBOL COPY 句ファイルのデータから、項目名および属性情報を自動生成し、データ構造定義シートに取り込みます。ヘルプヘルプを表示します。バージョン情報 Integrator ツールアドインのバージョン情報を表示します。・メニューを選択すると「バージョン情報」ダイアログを表示します。・「バージョン情報」ダイアログに、Integrator ツールアドインのバージョンを表示します。・「バージョン情報」ダイアログの「OK」ボタンを押すと「バージョン情報」ダイアログを終了します。【メタ読み込み共通の動作仕様】・メタ取り込みに成功した場合、新規にデータ構造定義シートが生成され、そこに取り込んだ結果が反映されます。・Excel ブックを開いている状態では、アクティブな Excel ブックに対して、シートの最後に生成されたデータ構造定義シートを

(14)

追加します。・Excel ブックがない場合は、以下のメッセージを表示して Excel ブックを新規に作成し、生成されたデータ構造シートを追加します。「シートを追加するブックが存在しません。ブックを新規に作成します。」

３.４.１. List Creator 帳票定義体のメタ読み込み操作手順

List Creator 帳票定義体からメタ情報を取り込む手順について説明します。

１．[Integrator ツール] - [外部メタ読み込み]から、[List Creator 帳票定義体]を選択します。

２．[ファイルを開く]ダイアログボックスが表示されます。

List Creator デザイナで作成した帳票定義体が格納されているフォルダ（通常は List Creator フォルダの Assets）から、データ構造を読み込む対象の帳票定義体ファイル名を指定します。

３．データ構造定義シートにデータ構造が読み込まれて表示されます。

３.４.２. データベースのメタ読み込み操作手順

データベースからメタ情報を取り込む手順について説明します。

１．[Integrator デザインシート]-[サーバ接続]を選択し、Information Integrator サーバに接続します。２．[Integrator ツール] - [外部メタ読み込み]から、[データベース]を選択します。【留意事項】サーバに接続していない状態で２．の操作を行った場合には、以下のエラーメッセージが表示されます。「外部メタ読込（データベース）を行うには、Integrator サーバに接続してください。」１．の操作でサーバ接続を完了した状態で、手順２を行ってください。３．[外部メタ読み込み（データベース）]画面が表示されます。データベースへの接続情報、メタ取り込み対象のテーブル名などを指定し、[OK]ボタンを押します。

(15)

[外部メタ読み込み（データベース）]ダイアログボックスの項目一覧項目説明 DB 存在場所メタ取り込みの対象となるデータベースの存在場所を以下から選択します。・ローカル Information Integrator サーバと同じサーバにメタ取り込みの対象となるデータベースが存在します。・リモート Information Integrator サーバとは異なるサーバにメタ取り込みの対象となるデータベースが存在します。 DB 種別メタ取り込みの対象となるデータベースの種別を以下から選択します。・ Symfoware ・ ORACLE ・ SQLServer/SQL Azure RDB インスタンス名 [DB 存在場所]が“ローカル”、かつ、[DB 種別]が“Symfoware”でマルチ RDB 運用を行う場合に、インスタンス名を 8 文字以内の英数字で指定します。先頭の文字はアルファベットでなければなりません。動作環境ファイル [DB 存在場所]が“リモート”、かつ、[DB 種別]が“Symfoware”の場合に、 Information Integrator サーバ上に格納している Symfoware のクライアント動作環境ファイルの絶対パスを 255 文字以内の英数字で指定します。 DB ｻｰﾊﾞ/ODBC 名 [DB 種別]に従い、以下を指定します。【Symfoware の場合】ローカル DB から取り込む場合は省略します。リモート DB から取り込む場合は、Symfoware のクライアント動作環境ファイルの SERVER_SPEC の SQL サーバ名を指定します。【その他の DB 種別の場合】 ODBC データソース名を指定します。データベース名 [DB 種別]に従い、以下を指定します。【Symfoware の場合】データベース名を 36 文字以内の英数字、または 18 文字以内の日本語で指定します。【Oracle の場合】 SID 名を 36 文字以内の英数字で指定します。【SQL Server/SQL Azure の場合】 DB 名を 36 文字以内の英数字で指定します。ユーザ ID データベースにアクセスするユーザ ID を 20 文字以内の英数字で指定します。パスワードデータベースにアクセスするパスワードを 30 文字以内の英数字、または以下の記号で指定します。 !"#$%&'(),-./:;<=>?@[\]^_`{|}~および半角空白スキーマ名メタ取り込み対象のテーブルが定義されたスキーマ名を、36 文字以内の英数字および日本語で指定します。 ※英字を指定する場合、大文字、小文字を正しく指定してください。ただし、DB 種別が以下のいずれかであり、かつ、スキーマの生成時にスキーマ名を”（ダブルクォーテーション）で囲んでいなかった場合、本パラメタはすべて大文字で指定してしてください。・ Symfoware ・ ORACLE データソース定義の DB 種別が“ORACLE”の場合、以下の範囲で指定してください。・英数字のみ：30 文字以内・日本語のみ：15 文字以内・英数字、日本語が混在：15 文字以内テーブル名メタ取り込み対象のテーブル名を、36 文字以内の英数字、または 18 文字以内の日本語で指定します。 ※英字を指定する場合、大文字、小文字を正しく指定してください。ただし、[DB 種別]が以下のいずれかであり、かつ、テーブルの生成時にテーブル名を”（ダブルクォーテーション）で囲んでいなかった場合、本パラメタはすべて大文字で指定してしてください。・ Symfoware ・ ORACLE データソース定義の DB 種別が“ORACLE”の場合、以下の範囲で指定してください。・英数字のみ：30 文字以内・日本語のみ：15 文字以内・英数字、日本語が混在：15 文字以内

(16)

項目説明指定した内容を保存するチェックボックスにチェックを入れて[OK]を押し、メタ取り込みに成功した場合、[パスワード]を除く指定値を記録し、次回実行時には値が指定された状態でダイアログボックスを表示します。 OK 指定された値に基づいてメタ取り込み処理を実行します。キャンセルメタ取り込み処理をキャンセルします。ヘルプヘルプを表示します。４．データ構造定義シートにデータ構造が読み込まれて表示されます。【留意事項】 SQL_INTERVALTIME のデータ型を取得可能ですが、デザインシートで利用しないでください。

３.４.３. SFDC のメタ読み込み操作手順

SFDC オブジェクトからメタ情報を取り込む手順について説明します。１．[Integrator ツール] - [外部メタ読み込み]から、[salesforce.com]を選択します。２．[外部メタ読み込み（salesforce.com）]画面が表示されます。 SFDC への接続情報、メタ取り込み対象のオブジェクト名などを指定し、[OK]ボタンを押します。

(17)

[外部メタ読み込み（salesforce.com）]ダイアログの項目一覧項目説明ユーザーID SFDC に接続（ログイン）するユーザーID を指定します。 80文字以内の英数字で指定します。英数字の他に以下の文字が指定可能です。「'、(、)、,、.、/、:」パスワード SFDC に接続（ログイン）するパスワードを指定します。 80文字以内の英数字で指定します。英数字の他に以下の文字が指定可能です。「'、(、)、,、.、/、:」セキュリティトークン SFDC に接続（ログイン）するセキュリティトークンを指定します。 80文字以内の英数字で指定します。英数字の他に以下の文字が指定可能です。「'、(、)、,、.、/、:」接続先 URL SFDCのログイン接続先URLを指定します。 255文字以内の英数字で指定します。英数字の他に以下の文字が指定可能です。「'、(、)、,、.、/、:」省略した場合は、標準の接続先 URL に接続を行います。接続タイムアウト接続タイムアウトをミリ秒で指定します。 0～7200000 の整数値で指定します。省略した場合は「60000」(60 秒)が使用されます。「0」を指定した場合は、接続タイムアウトなしで動作します。接続タイムアウトを超過して SFDC から応答がない場合は、処理を中断します。プロキシを使用する SFDC にプロキシ経由で接続する場合にチェックを入れます。チェックを入れた場合、[プロキシホスト]、[プロキシポート]、[プロキシ認証ユーザ名]、[プロキシ認証パスワード]が入力可能になります。プロキシホストプロキシホスト名を指定します。 127文字以内の英数字で指定します。英数字の他に以下の文字が指定可能です。「'、(、)、,、.、/、:」プロキシポートプロキシポートを指定します。 1～65535の整数値で指定します。省略した場合は、「8080」が使用されます。プロキシ認証ユーザ名プロキシ認証が必要な場合に、ユーザ名を指定します。 80文字以内の英数字で指定します。英数字の他に以下の文字が指定可能です。「'、(、)、,、.、/、:」省略した場合は、プロキシ認証を使用しません。プロキシ認証パスワードプロキシ認証が必要な場合に、パスワードを指定します。 80文字以内の英数字で指定します。英数字の他に以下の文字が指定可能です。「'、(、)、,、.、/、:」本パラメタを指定した場合は、必ず[プロキシ認証ユーザ名]を指定してください。オブジェクト名 SFDCのオブジェクト名を指定します。 255文字以内の英数字（記号は「_」だけ使用可）で指定します。指定した内容を保存するチェックボックスにチェックを入れて[OK]を押すと、[パスワード]、[セキュリティトークン]、[プロキシ認証パスワード]を除く指定値を記録し、次回実行時には値が指定された状態でダイアログボックスを表示します。 OK 指定された値に基づいてメタ取り込み処理を実行します。キャンセルメタ取り込み処理をキャンセルします。ヘルプヘルプを表示します。３．データ構造定義シートにデータ構造が読み込まれて表示されます。

(18)

３.４.４. CSV ファイルのメタ読み込み操作手順

CSV ファイルからメタ情報を取り込む手順について説明します。１．[Integrator ツール] - [外部メタ読み込み]から、[CSV ファイル]を選択します。２．[外部メタ読み込み（CSV）]画面が表示されます。ファイル名、見出し行の有無などを指定し、[OK]ボタンを押します。 [外部メタ読み込み（CSV）]ダイアログの項目一覧項目説明ファイル名読み込みたい CSV ファイルのフルパスを指定します。参照ボタンを押して「ファイルを開く」ダイアログボックスからCSVファイルを選択することができます。見出し行指定したCSVファイルの1行目に見出し行があるかどうかを指定します。・あり見出し行のデータを各項目の項目名として使用します。データが19文字以上の場合には、19文字目以降は切り捨てられます。・なしデータ行であるとみなします。このとき、項目名は、“項目ｎ”(ｎ：1から始まる整数値)となります。文字コード指定したCSVファイルの文字コードを以下から選択して指定します。・ Shift-JIS ・ UTF-8 読込行数指定したCSVファイルを解析する行数を指定します。・全体：CSVファイルのすべての行を解析します。・指定行まで：CSVファイルの先頭行から指定した行数までを解析します。大きなサイズの CSV ファイルに対して「全体」を指定したときは、CSV ファイルの解析に時間がかかります。 OK 指定された値に基づいてメタ取り込み処理を実行します。キャンセルメタ取り込み処理をキャンセルします。ヘルプヘルプを表示します。３．データ構造定義シートに CSV ファイルから解析したデータ構造が表示されます。

３.４.５. COBOL COPY 句ファイルのメタ読み込み操作手順

COBOL COPY 句ファイルからメタ情報を取り込む手順について説明します。

１．[Integrator ツール] - [外部メタ読み込み]から、[COBOL COPY 句ファイル]を選択します。２．[外部メタ読み込み（COBOL COPY 句）]画面が表示されます。

(19)

[外部メタ読み込み（COBOL COPY 句）]ダイアログの項目一覧項目説明ファイル名読み込みたい COBOL COPY 句ファイルのフルパスを指定します。参照ボタンを押して「ファイルを開く」ダイアログボックスからCOBOL COPY句ファイルを選択することができます。形式指定したCOBOL COPY句ファイルの形式を指定します。・固定形式・可変形式・自由形式 OK 指定された値に基づいてメタ取り込み処理を実行します。キャンセルメタ取り込み処理をキャンセルします。ヘルプヘルプを表示します。３．データ構造定義シートに COBOL COPY 句ファイルから解析したデータ構造が表示されます。

(20)

４. プロセス定義シート

４.１. 概要

処理プロセスで行うファンクション定義（データ収集定義、データ変換定義、データ振分定義、データ配付定義）およびプラグインの処理手順の定義を行います。また、処理プロセスに対する実行スケジュールを定義します。ファンクション定義間のデータの関連付けについても本定義シートにて行います。

４.２. 操作方法

以下に操作方法を示します。右クリックメニューボタン名称操作方法基本処理行の追加基本処理(ファンクション処理)の入力行を追加します。 [基本処理行の追加]ダイアログで、追加する行数を指定して[OK]ボタンを押して追加を行います。行の挿入選択した行に、入力行を１行追加します。基本処理行の各項目の入力フィールドで右クリックをした場合に選択することができます。行の削除選択している行を削除します。基本処理行の各項目の入力フィールドで右クリックをした場合に選択することができます。コピー選択しているセルの定義値をコピーします。貼り付け [コピー]操作によってコピーした定義値を、選択しているセルに貼り付けます。詳細表示一部の項目に対して表示／非表示を切り替えます。

(21)

４.３. 項目説明

以下に項目説明を示します。

４.３.１. 共通

項目名(パラメタ名) 概要詳細説明プロセス定義 ID プロセス定義を識別する名前を指定します。本 ID に“CRTPROCID”は使用できません。 31 文字以内の英数字で指定します。説明定義に関する説明など、任意の文字列を指定します。 127 文字以内の英数字および日本語で指定します。プロセスグループ ID 当該プロセス定義が所属するプロセスグループを指定します。 31 文字以内の英数字で指定します。順序性制御同一プロセスについて順序性制御を行うかどうかを指定します。以下から選択して指定します。 (省略値は“保証しない”です。) ・保証する処理受付順に前処理の完了を待って次の処理を実行します。・保証しない前処理の完了を待たずに次の処理を実行します。 ※同一プロセスが同時に実行されてしまう可能性がある場合には、本パラメタに“保証する”を指定してください。実行スケジュール種別プロセスを自動実行する際のスケジュールを指定します。以下から選択して指定します。 (省略値は随時実行(利用者が任意に実行)になります。) ・日次・週次・月次・一定時間間隔繰り返し・イベント監視（応答側ファイル受信・データボックス格納・ディレクトリ監視）実行スケジュール（開始）実行スケジュールの開始日時、繰り返し間隔、イベント監視を指定します。実行スケジュール種別に合わせて指定します。・「日次」の場合は、時と分を以下の形式で指定します。 HH:MM（HH=0～23、MM=0～59）日次を指定した場合は省略できません。・「週次」の場合は、曜日と時間を以下の形式で指定します。 WEEK,HH:MM（WEEK=“月曜日、火曜日、水曜日、木曜日、金曜日、土曜日、日曜日”、HH=0～23、MM=0 ～59）週次を指定した場合は、省略できません。・「月次」の場合は、実行日と時間を以下の形式で指定します。 DD,HH:MM(DD=1～31、HH=0～23、MM=0～59) 月次を指定した場合は、省略できません。・「一定時間間隔繰り返し」の場合は、間隔時間（分）を数字で指定します。 1 ≦ プロセス実行間隔 ≦ 999 一定時間間隔繰り返しを指定した場合は、省略できません。・「イベント監視」の場合は、実行スケジュール（開始）には、何も指定しません。

(22)

項目名(パラメタ名) 概要詳細説明リカバリポイントプロセスに対して、リカバリポイントの有無を指定します。 ※ご利用のデザインシートでは本パラメタは利用できません。必ず本パラメタを省略(空欄)してください。「あり」を指定した場合、リカバリポイントは有効になりませんが、処理プロセス内の全ての配付ファンクションを同時に開始する動作になります。以下から選択して指定します。(省略値は“なし”です。) ・なしプロセス実行中に異常が発生した場合、プロセス状態は必ず異常終了(CMPE)になります。リカバリはプロセス再実行で行います。（※1）なお、収集済みデータがある場合は再収集を行わず、収集済みデータを用いてプロセスを開始します。・あり本指定の場合、「収集後」と「配付前」にリカバリポイントが設定されます。プロセス実行中に異常が発生した場合、データ状態を異常発生ファンクションから直前のリカバリポイントまで復元します。収集完了後から配付ファンクション未到達までの異常であれば、「収集後」のリカバリポイントに戻ります。配付ファンクションでの異常であれば、「配付前」のリカバリポイントに戻ります。異常発生時のプロセス状態は必ず処理中断状態 (TWAT)になります。(※2) リカバリはプロセス再開、またはプロセス取消し(取消し後にプロセス再実行)で行います。（※1）（※1）配付ファンクションのみ、ファンクション再開によるリカバリも可能です。（※2）配付後のプラグイン異常が発生した場合、プロセス状態は異常終了(CMPE)となります。必要に応じて、プラグインのみ再実行してください。

４.３.２. 基本処理(ファンクション処理)

項目名(パラメタ名) 概要詳細説明項番プロセスで実行するファンクションの行番号です。自動設定されます。最大で 1024 行まで追加できます。ファンクション ID プロセスで実行するファンクション処理の ID を指定します。ファンクション ID に指定可能であるのは次の定義 ID となります。・データ収集定義 ID ・データ変換定義 ID ・データ配付定義 ID ・プラグイン定義 ID ・データ振分定義 ID なお、処理プロセスを登録する際には、指定された「ファンクション ID」および「処理の種類」に対応する定義について以下の条件があります。プラグイン定義の場合：対応するプラグイン定義がサーバに登録済みであることその他の定義の場合：対応する定義のシートがブック内に存在すること 31 文字以内の英数字で指定します。処理の種類処理の種類を指定します。以下の中から選択します。・データ収集・データ変換・データ配付・プラグイン・データ振分

(23)

項目名(パラメタ名) 概要詳細説明先行処理の項番実行対象ファンクションの先行処理となるファンクションの項番を指定します。本パラメタは、先行処理が存在しないファンクションのみ省略可能です。先行処理が存在するファンクションに対しては必ず指定してください。 63 文字以内の数字で指定します。複数のファンクションの項番を先行処理とする場合は “,(カンマ)”を使用して“1,2”のように指定します。連続したファンクションの項番を先行処理とする場合は“-(ハイフン)”を使用して“1-10”のように指定します。以下の範囲で指定します。 1 ≦ ファンクションの項番 ≦ 1023 省略すると先行処理が無いものとして実行されます。指定行の「項番」より小さい値を指定してください。混在フォーマット – 変換グループ ID 混在フォーマットの 1 つの入力データに含まれる複数のデータ構造について、共通の変換グループ ID を指定します。 31 文字以内の英数字で指定します。「処理の種類」が「データ変換」の場合に指定可能です。また、該当するデータ変換定義の変換前データのデータ形式が、「混在フォーマット」の場合に指定します。「混在フォーマット」以外の場合は省略してください。注）・Information Integrator サーバで、一意の変換グループ ID を指定してください。別のプロセス定義で、同じデータ構造定義組み合わせの混在フォーマットの場合でも、異なる変換グループ ID を指定してください。・同じ変換グループ ID のデータ変換定義の下記パラメタは、全て同じ設定値となるように定義してください。異なる定義の場合、プロセス定義で同じ変換グループ ID の先頭に定義されたデータ変換定義の下記パラメタが採用されます。－データ変換定義共通部のエラーデータ出力ディレクトリ－データ変換動作定義の全てのパラメタ－変換前データ定義のフォーマット ID および改行コードの扱い－変換後データ定義のフォーマット ID、改行コードの扱い、および囲み文字の指定・複数の混在フォーマットの入力データをプロセス定義で指定する場合、同じ変換グループ ID のファンクションを連続で定義してください。例えば変換グループ ID が A と B 存在し、それぞれのデータ変換ファンクションが 3 個ずつの場合、A-A-A-B-B-B の順番に定義してください。A-A-B-A-B-B などの不連続は不可です。混在フォーマット – 出力対象とする混在フォーマットの入力データに含まれる該当データ構造を出力データとして出力するか否か、指定します。以下から選択して指定します。・する・しない変換データ ID 変換ファンクションの入力データとなる入力変換データ ID を指定します。データ変換処理の先行処理となる変換ファンクションでは省略できません。 31 文字以内の英数字で指定します。 “indataN”の形式で指定します。 N:１からの整数振分データ ID データ振分定義のどのデータを入力データとするかを定義します。データ振分処理の後続処理となるファンクションでは省略できません。 31 文字以内の英数字で指定します。 “OutDataN”の形式で指定します。 N:１から 100 までの整数データボックス実行対象ファンクションで使用するデータボックスを指定します。本パラメタを指定した場合、各ファンクションに指定されたデータボックス ID ではなく本パラメタの値が有効となります。 63 文字以内の英数字で指定します。例外処理 ID プロセスを構成する各ファンクションで異常が発生した場合に実行する例外処理用のプラグイン定義 ID を指定します。 ※ご利用のデザインシートでは本パラメタは利用できません。必ず本パラメタを省略(空欄)してください。 31 文字以内の英数字で指定します。

(24)

項目名(パラメタ名) 概要詳細説明リトライ実施リトライ可能なエラーが発生した場合に、ファンクションをリトライするかを指定します。 “あり”を指定した場合は、転送を含む全てのファンクションをリトライします。以下から選択して指定します。(省略値は“なし”です。) ・ありリトライする・なしリトライしないリトライ回数リトライ可能なエラーが発生した場合のリトライ回数を指定します。以下の範囲で指定します。(省略値は“5”です。) 1 ≦ リトライ回数 ≦ 256(単位：回) リトライ間隔（分）リトライ可能なエラーが発生した場合のリトライ間隔を指定します。以下の範囲で指定します。(省略値は“3”です。) 1 ≦ リトライ間隔 ≦ 9999(単位：分) 排他制御実行するファンクション単位で排他制御を行うかどうかを指定します。処理の種類に“データ収集”、“データ配付”を指定した場合にのみ指定することができます。排他制御の内容はデータ収集定義あるいはデータ配付定義の排他制御の説明を参照してください。 ※ご利用のデザインシートでは必ず「保証しない」を指定してください。以下から選択して指定します。 (省略値は“保証しない”です。) ・保証するシーケンシャルに処理を実行します。・保証しないパラレルに処理を実行します。【留意事項】プロセス定義シートにおけるファンクションの指定について、以下の留意事項があります。・プロセス定義にはデータ収集およびデータ配付ファンクションの指定が必須です。・プロセス定義の先頭ファンクションにはデータ収集を指定し、最終ファンクションにはデータ配付を指定してください。ただし、プラグインについては先頭あるいは最終のファンクションとして指定することができます。先頭のファンクションにプラグインあるいはデータ収集以外を指定した場合、定義登録時にエラーとなります。・プラグイン定義の後続ファンクションがデータ収集の場合、後続ファンクションとして指定できるファンクションは１つだけです。複数ファンクションを指定した場合、定義登録時にエラーとなります・混在フォーマットの変換を行うプロセス定義では、「出力対象とする」パラメタに“しない”を指定したデータ変換定義でも、次のファンクションの「先行処理の項番」にそのデータ変換定義の項番を指定してください。例）以下の例では項番 3 のデータ変換定義の「出力対象とする」パラメタに“しない”が指定されています。この場合でも、後続のデータ配付ファンクションの「先行処理の項番」パラメタには必ず“3”を含めてください。項番ファンクション ID 処理の種類先行処理の項番混在フォーマット変換グループ ID 出力対象とする 1 INPUT_1 データ収集 2 CONVERT_1 データ変換 1 group1 する 3 CONVERT_2 データ変換 1 group1 しない 4 CONVERT_3 データ変換 1 group1 する 5 OUTPUT_1 データ配付 2,3,4

(25)

５. データ収集定義シート

５.１. 概要

データ収集処理に対して、収集対象とするデータの所在、収集手段を定義し、Integrator の格納先としてデータボックスを指定します。格納先はデータボックス名で指定し、データ構造定義シート及びフォーマット定義シートであらかじめ作成した定義を ID で指定します。

収集対象の種別（データベース、ファイル転送、salesforce.com、Interstage Information Storage、Azure Storage(BLOB)、Interstage Service Integrator、ACMS）ごとに、収集対象とするデータの所在、収集手段を定義します。

【留意事項】

ファイル転送で「運用種別」が“応答側”の場合は複数行の指定が有効となります。

(26)

５.２. 操作方法

以下に操作方法を示します。右クリックメニューボタン名称操作方法データベース行の追加データ収集定義の入力行をデータベースの欄に追加します。 [データベース行の追加]ダイアログで、追加する行数を指定して[OK]ボタンを押して追加を行います。ファイル転送行の追加データ収集定義の入力行をファイル転送の欄に追加します。 [ファイル転送行の追加]ダイアログで、追加する行数を指定して[OK]ボタンを押して追加を行います。 salesforce.com 行の追加データ収集定義の入力行を salesforce.com の欄に追加します。 [salesforce.com 行の追加]ダイアログで、追加する行数を指定して[OK]ボタンを押して追加を行います。 salesforce.com の欄が表示されている場合のみメニューが表示されます。 Intrestage Information Storage 行の追加データ収集定義の入力行を Interstage Information Storage の欄に追加します。

[Interstage Information Storage 行の追加]ダイアログで、追加する行数を指定して[OK]ボタンを押して追加を行います。

Interstage Information Storage の欄が表示されている場合のみメニューが表示されます。 Azure Storage(BLOB) 行の追加データ収集定義の入力行を Azure Storage(BLOB)の欄に追加します。 [Azure Storage(BLOB)行の追加]ダイアログで、追加する行数を指定して[OK]ボタンを押して追加を行います。 Azure Storage(BLOB)の欄が表示されている場合のみメニューが表示されます。 Interstage Service Integrator 行の追加データ収集定義の入力行を Interstage Service Integrator の欄に追加します。

[Interstage Service Integrator 行の追加]ダイアログで、追加する行数を指定して[OK]ボタンを押して追加を行います。

Interstage Service Integrator の欄が表示されている場合のみメニューが表示されます。 ACMS 行の追加データ収集定義の入力行を ACMS の欄に追加します。 [ACMS 行の追加]ダイアログで、追加する行数を指定して [OK]ボタンを押して追加を行います。 ACMS の欄が表示されている場合のみメニューが表示されます。行の挿入選択した行に、入力行を１行追加します。連携製品の各項目の入力フィールドで右クリックをした場合に選択することができます。行の削除選択している行を削除します。連携製品の各項目の入力フィールドで右クリックをした場合に選択することができます。コピー選択しているセルの定義値をコピーします。貼り付け [コピー]操作によってコピーした定義値を、選択しているセルに貼り付けます。詳細表示一部の項目に対して表示／非表示を切り替えます。製品追加 salesforce.com など、連携製品の入力欄を追加します。 [連携製品の追加]ダイアログで、追加する製品を選択して[OK]ボタンを押して追加を行います。製品削除 salesforce.com など、連携製品の入力欄を削除します。 [連携製品の削除]ダイアログで、削除する製品を選択して[OK]ボタンを押して削除を行います。

(27)

５.３. 項目説明

以下に項目説明を示します。

５.３.１. 定義の情報

項目名(パラメタ名) 概要詳細説明データ収集定義グループ ID データ収集定義を識別する名前を指定します。本 ID に“CRTPIPTID”は使用できません。 31 文字以内の英数字で指定します。説明定義に関する説明など、任意の文字列を指定します。 127 文字以内の英数字および日本語で指定します。

５.３.２. 共通

項目名(パラメタ名) 概要詳細説明データ構造 ID データ収集で使用するデータ構造定義 ID を指定します。 31 文字以内の英数字で指定します。ファイル転送および ACMS の場合は意味を持ちません。フォーマット ID データ収集で使用するデータのフォーマット定義 ID を指定します。 31 文字以内の英数字で指定します。ファイル転送および ACMS の場合は意味を持ちません。運用種別データ収集定義の運用種別を指定します。以下から選択して指定します。ファイル転送で収集する場合に意味を持ちます。・起動側 Information Integrator サーバ主導でデータを収集する場合に指定します。・応答側相手システム主導で、Information Integrator サーバにデータを収集する場合に指定します。ファイル転送、または Interstage Service Integrator 以外の場合は、“起動側”を指定してください。イベント監視、または ACMS の場合“応答側”を指定してください。収集監視有無データ収集定義としての収集監視有無を指定します。・運用種別が“起動側”、収集監視有無が“なし”：自局主導収集します。・運用種別が“応答側”、収集監視有無が“あり”：収集を契機にプロセス実行します。・運用種別が“応答側”、収集監視有無が “なし”：収集を契機にプロセス実行しません。収集とは独立してプロセスを起動するときに指定します。以下から選択して指定します。運用種別に“起動側”が指定された場合は“あり”は指定できません。・あり収集監視有り。データを収集したタイミングで後続の処理を実行します。・なし収集監視無し。データを収集しデータボックスに蓄積します。プロセスが実行されるまで後続の処理は実行されません。

ファイル転送、または Interstage Service Integrator 以外の場合は、“なし”を指定してください。イベント監視、または ACMS の場合は、“あり”を指定してください。データボックス収集したデータを格納するデータボックスを指定します。 63 文字以内の英数字で指定します。運用種別に“応答側”が指定された場合、相手側システムから通知されるファイル名とあわせる必要があります。ACMS の場合、“運用グループ名_ユーザー名_ ファイル名”の形式で自動的に設定されます。そのため、データボックス名の設定は不要です。データボックス格納方法データボックスの格納方法を指定します。以下から選択して指定します。 (省略値は“集約型”です。) ・集約型データボックスに格納したデータを一つのファイルに集約して、後続の処理で扱います。・個別型データボックスに格納したデータを個々のファイルとして後続の処理で扱います。ACMS の場合は、必ず“個別型”を指定してください。

(28)

項目名(パラメタ名) 概要詳細説明 0 バイトデータの扱い収集したデータが 0 バイトデータの場合の動作モードを指定します。以下から選択して指定します。(省略値は“正常”です。) ・正常収集データが 0 バイトデータの場合、処理を継続します。・異常収集データが 0 バイトデータの場合、収集ファンクションは異常完了し、処理を中断します。・通知収集データが 0 バイトデータの場合、シスログに警告メッセージを出力して、連携処理を続行します。データベース定義および salesforce.com 定義については、指定値によらず常に“正常”として扱います。収集対象が ACMS の場合、以下のように指定してください。 - ESB 連携以外の場合、必ず“正常”を指定してください。 - ESB 連携の場合、必ず“通知”を指定してください。 0 件データの扱い収集したデータが 0 件データ（データなし）の場合の動作モードを指定します。以下から選択して指定します。(省略値は“正常”です。) ファイル転送で収集する場合に意味を持ちます。・正常収集データが 0 件データの場合、0 バイトデータを収集したとみなして処理を継続します。・異常収集データが 0 件データの場合、収集ファンクションは異常完了し、処理を中断します。イベント監視の場合、イベントを待ち合わせるときは “正常”を、イベントを待ち合わせないときは、“異常” を指定してください。データベース定義および salesforce.com 定義については、指定値によらず常に“正常”として扱います。 ACMS の場合は、必ず“異常”を指定してください。 ※プロセス定義の「実行スケジュール種別」が指定された場合で、データ収集が応答側ファイル転送かローカルシステムでのデータ格納により行われる場合、本パラメタの指定によって以下の動作になります。・「正常」を指定した場合は、１回のデータ収集毎にプロセス実行が行われます。・「異常」を指定した場合は、定義している全てのデータ収集が完了した後にプロセス実行が行われます。データボックス抽出方法データボックス抽出方法を指定します。以下から選択して指定します。 (省略値は“格納済”です。) ・格納済格納済状態のデータのみ抽出対象になります。本パラメタ値で収集後は対象データが抽出済状態となるため、再収集時には、抽出対象になりません。・全て格納済および抽出済状態の全データが抽出対象になります。本パラメタ値での収集後は対象データが抽出済状態となりますが、再収集時にも抽出対象となります。マスタデータの抽出時には本パラメタ値を指定してください。ACMS の場合は、必ず“格納済”を指定してください。データ抽出順データボックスに格納されているデータの抽出順を指定します。以下から選択して指定します。 (省略値は“格納順”です。) ・格納順格納された順番に抽出されます。・最新のみ最後に格納されたデータだけが抽出されます。 ※“最新のみ”を指定した場合、「データボックス格納
