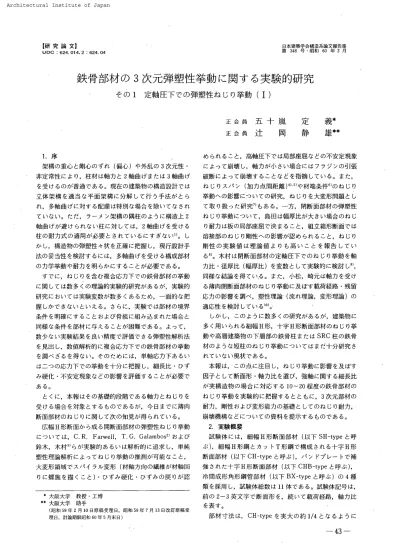

【研 究 論 文 】 UDG ：624
．
014．
2二624．
e4 日本建築 学会 構造系論文 報告 集 第 348 号・
昭和 60 年2月鉄
骨部 材
の
3
次 元 弾 塑 性 挙 動
に
関
す る
実 験 的研 究
その1
定 軸圧 下
での弾 塑性
ね じ り挙動 （
1
）
正 会 員 正 会 員 五十 嵐
辻
岡
定
静
義
＊雄
＊ ＊1．
序 架構の重 心 と剛 心の ずれ （偏 心 ）や外 乱の3
次 元 性・
非定 常性に よ り， 柱材は軸力と2 軸曲げ ま たは 3 軸曲げ を受け るのが普 通で あ る。
現在の建 築 物の構 造 設 計では 立 体 架 構 を適 当な平 面 架 構に分 解して 行 う 手 法が と ら れ， 多 軸 曲 げに対する配 慮は特 別な場 合を除い て な さ れ て い ない。 ただ，
ラー
メ ン架 構の隅 柱の よ うに構 造 上2 軸 曲げ が避け ら れ ない柱に対して は，
2軸 曲げ を受け る 柱の耐 力 式の適 用が必 要と され て い る にす ぎない 1 ）。
し か し， 構 造 物の弾 塑 性々状を 正確に把 握 し， 現 行 設 計 手 法の妥 当性 を検 討 する に は，
多軸 曲 げ を受 ける構 成 部 材 の力 学 挙 動や耐 力 を明ら か にする ことが必 要で ある。
すで に， ね じ りを含む複 合 応 力 下で の鉄 骨 部 材の挙 動 に関し ては数 多 くの理 論 的 実 験 的 研 究 が あるが，
実 験 的 研究に お いて は実 験 変 数が数 多く あ る ため，一
面的な把 握し か で きな いといえ る。
さ らに，
実 験で は部材の境 界 条 件 を明確にする ことおよび骨 組に組み込ま れた場 合と 同 様な条 件を部 材に与え る こと が困 難である。 よっ て，
数 少ない実験 結 果を 良い精度で評価で きる弾塑性 解 析法 を見 出し，
数 値 解 析 的に複合応 力下で の鉄骨 部 材の挙動 を調べ ざるを得ない。 そ の た め には，
単 軸 応 力 下あ るい は 二つ の応 力 下で の挙 動を十 分に把 握し，
細長 比・
ひず み硬 化・
不 安 定 現 象な どの影 響 を評 価 すること が必 要で ある。 とく に，
本 報は そ の基 礎 的 段 階で ある軸 力と ね じ りを 受ける場 合 を対 象 とするもの で ある が，
今日 まで に薄 肉 断 面 部 材の ねじ り に関し て次の知 見が得られてい る。 広 幅H
形 断面か ら成る開断 面 部 材の弾 塑 性ねじ り挙 動 につ いては，
C．
R．
FarweU，
T，
G，
Galambos2iおよび 鈴 木，
木 村31ら が実 験 的ある．
いは解 析 的に追求 し，
単 純 塑 性 理 論 解 析に よっ て ねじ り挙動の推測 が可 能なこと，
大 変 形 領 域でスパ イラル変形 （材軸 方 向の繊 維が材軸回 りに螺 施 を描くこと）・
ひずみ硬 化・
ひず みの戻り が 認 摩 大 阪 大 学 教 授・
工博 林 大 阪 大 学 助 手 〔昭和59年2月10日原 槁 受理日，
昭 和59年7月13日改 訂 原 稿 受 理日，
討 論 期 限 昭SU 60年5月 末日｝ め ら れ るこ と， 高軸圧下で は 局部 座屈 な どの不安定 現 象 によっ て崩 壊し，
軸 力 が 小さい場 合にはフ ラジン の 引 張 破 断によっ て崩 壊する こ となど を指 摘 して いる。 ま た， ね じ りス パ ン （加 力 点 間 距me
）4）・
S） や材 端 条 件6）の ね じ り 挙 動へ の影 響につ い て の研 究，
ね じ りを 大 変 形 問 題と し て取り扱っ た研 究7 ）もあるe一
方，
閉 断 面 部 材の弾 塑 性 ね じ り挙 動につ い て，
島 田は幅 厚 比が大 きい場 合のね じ り耐力は板の局部座屈で決ま ること，
組 立 箱 形 断 面で は 溶 接 部の ね じ り 剛 性へ の影 響 が 認 め ら れ ること，
ね じ り 剛 性の実 験 値は理 論 値 より も高い こ と を報 告し て い るS ｝。 木 村は閉 断 面 部 材の定 軸 圧 下で のね じ り挙 動を軸 力 比・
径 厚 比 （幅 厚 比 ）を変 数とし て実 験 的に検 討し゜｝，
同 様な結 論を得ている。
また，
小 松，
崎 元は軸 力を受け る薄 肉 閉 断 面 部 材のね じ り挙 動に及ぼす 載荷 経 路・
残 留 応 力の影 響を調べ，
塑 性 理 論 （流れ理論，
変 形 理 論 ）の 適 応 性 を検 討し て い る10 ）。
しか し， こ の よ う に数多く の研究が あ る が，
建 築物に 多く用い られ る細 幅H
形， 十字H
形断面 部 材の ね じ り挙 動や高層建 築 物の下 層部の鉄 骨柱またはSRC
柱の鉄 骨 材の よ うな短 柱の ね じ り挙 動につ いて は まだ 十分研 究さ れて いない現 状で あ る。 本 報は，
こ の 点に注目 し，
ねじ り挙 動に影 響を及ぼす 因子と して断 面 形・
軸 力 比 を選び，
強 軸に関 する細 長 比 が実構造物の場 合に対応す る10〜20
程 度の鉄 骨 部 材の ね じ り挙 動を実験 的に把握す る と ともに，
3次 元 部 材の 耐 力，
剛 性お よ び変 形 能 力の基 礎として のね じり耐 力，
崩壊機構な どにっ い て の資 料を提 示 する もの で ある。2．
実 験概 要 試 験 体に は，
細 幅H
形 断 面 部 材 （以 下SH−
type と呼 ぶ）， 細幅H
形鋼と カッ トT
形 鋼で構 成さ れる十 字H
形 断 面 部 材 （以 下CH −
type と呼ぶ），
バ ン ドプレー
トで補 強さ れ た十 字H形断面部材 （以 下CHB −
type と呼ぶ）， 冷 間 成 形 角 形 鋼 管 部 材 （以 下BX −
type と呼ぶ ）の 4種 類を採 用し，
試 験 体 総 数は11体である。
試 験 体 記 号は，
前の 2〜
3英 文 字で断 面 形を，
続い て載 荷 経 路， 軸 力 比 を表す。
部 材寸法は，
CH
−
type を実 大の約 1／4と なるよ うにSH
−
typme 監「．
2eoxloot5．
5xe」
一
ユロOO一
ト
ZO H−
zoexnOK5．
Sle CT−
91 15x100HS 5rB ⊂1聖幽
しyp巳
曹
鹽
一
一
一
一
＋
一
匿
鹽
ト
リ
羅
画
H−
2o0xエリひ xsヨxe 一
蓐隷
画
一
一 …七ゴ
簿
ユ
・ 図一
1 試 験 体 丁 P・
ぴ 1 図一
2 加 力 装 置 表一
1 試 験 体の形 状 寸 法と実 験 条 件 s隈 clm已
n 口 脚 巳tF
し
面
し o旧
λ胃
〜∩
5H・
町05H．
prユ 5ド・
pr519．
叩019．
97719．
8859．
9団 9．
9黔 9．
952o．
550．
550．
550 船Do1870．
，92100．
こ50100，
L50100．
認512．
Z612351 翠．
3144．
5044．
5044 驅 o．
00．
ヨ o．
5 CH・
P こH．
Prユ C日
．
町519．
B7419B25 四 B〃 10．
ODDlDOO 巳 99550．
55055055o η80 7800 78 ヨ 99日2599．
51399〃
516h5L5651655156515 石51 邑65o．
oG．
305 ⊂H巳齟
PTO⊂
囲呂・
PT コ 19．
日仁5 四．
7凋
ア 9．
9ユ巳 933】
o．
55U、
55oJ7 δ 0 15410 ゆ、
02599．
9DO16、
7516．
巳11 ・．
’・い・
・ 1581 0．
ユ alrPIO日
翼
．
PBB 丶一
P了57．
498ア
．
499 ア 剄 ’．
4987．
4997 50日 0320320 32 囗 320320 324 ア9D479D479516コユ 1633b63 ユ 16ユヨ1 0Di5
ユ
30316 ユ3 05
川
眺り
：
D・
e・
いf；
d叩 恤・
冒
1d
しh・
開
hヒhi二
幅 5 a”
d fl“
”
9巳
thi‘
k”
ess1
’
T
λ：：
1
：：凱
1
：”
！：
朧
、：：1
“
1
、：：：： e 、：1
：
1
：巾．
、。、
脚5罵
’
y 表一
一
2 鋼 材の機 械 的 性 質 Sp臼
o ｝悶
巳
nQy悶
コ
ouヨ
【
E旧
：
こ
掣
亀
三H幽
ち 831849 ア 20｝コ 20 ］ 匚HTし！卩2c 圏・
ε
3．
344．
9ア 21｝9235 BX一
し巳
345己
832DE5220 Bo而畦 3093 アア 旨054269 Hete：
：1
：1
：
：llll
°
1
鵠
；肝：
u：：1
：嵩麗
ll
：：1，
n1【
ndicater 2 設 定し，SH −
type はCH −
type を 構 成する細 幅H
形 断 面 部材を その ま ま使い，
BX−
type は CH−
typeと細長比が 等し く な る よ うに し た。 な お，
材 長は ］，
OO
cm を標 準と して い る。
試 験 体の 形状 寸 法と実験 条 件を 図一
1，
表一
1 に示す。
開 断面部材で は ね じ りに伴うフ ランジの反り変 形 を 拘 束する ため，
材 端に プレー
ト （板 厚20mm ）を 溶 接してい る、
な お，
素 材の引 張 試 験 より求め た鋼 材の 機 械 的 性 質を 表一
2に掲 げ る。
加 力 装 置の概 要を図一2
に示す。 試 験 体の下 材 端は反 力フ レー
ム に高 力 ボル トで緊結さ れ，
上材 端に は加 力 用 円板 （総 板 厚40mm ＞が 取 り付けられて い る。
ア ムス ラー
型万能 試 験機によ り加 力 用 円板に ス ラ ス トベ アリング を 介し て一
定 軸 力 （P
｝を，
ま たこ の 円板に巻 付け た ワイ ヤー
ロー
プを相 対する 2カ所に位置 する油圧 ジャ ッキで 引張っ て ね じり外 力 ｛M
〜） を 加え てい る。
な お，
引 張 力 （T
）の増 分は0．
05〜
0，
10t で ある。
荷 重の測 定は引 張 力
，
軸力共ロー
ド セ ル によっ て行い ， 材端の 相 対ね じり角 （θ。）の測 定は円板 外周に てん付 し たスケー
ル の読みで，
材 端の軸 縮み （w ）は円板と反 力フ レー
ム間の距 離の変化をダイ ヤル ゲー
ジで測 定し た 〔図一
3）。
な お，
こ の軸 縮み と 引 張 力により軸力変 動が 生 じる が， 本 実 験の範 囲で は小さ く そ の影 響は無 視しう る。 ひずみ につ い て は，
表一
3に示 す 部 材の 材 端，
材 中央 部およびバ ン ドプレー
ト取り付け位置に1
軸ま た ば3
軸 T rnd煽ca ヒer li 「 8邸
⊥一
1 D
．
5．
1D62 τ T＝
一
，
」
．
o
¶
o卩
…
⊥
Re8Ct｝
o”
Fr δ珊
噸 図一
3 測 定 方 法 表一
3 ひずみゲー
ジ位置1
凵・
コ R；
⊆ 目 陟π
T ⊥ 黝十
董
呶由
・
覦芭
言
匠
・
〜壁
毎
”r1
工
・雫
・、
1
・骨
・葺
SH．
CH．
CHE・
tア
pe田
；
M・
【
冫
pe1
ヨ
1
一
44
一
ひずみ ゲ
ー
ジをてん付 して軸 方 向ひずみt せ ん断ひずみ を求めて いる。
な お， せ ん断ひずみ はウェ ブ，
フ ラ ンジ の中 央 部の み で測定し ている。
3．
実験結果 3−
1，
実 験 経過 と崩 壊 性 状 （a ） 開断面部 材 ：各 試 験 体 と も，
ね じり剛 性が初 期 ね じ り剛 性の 1／3に なっ た点で規 定し た降 伏ね じ りモー
メ ン ト （M
。 。）は， 材 端フ ラ ンジ の圧縮 側で局 部座屈が 発 生す る時の荷 重 とほ ぼ一致
して いる。 な お，SH −
type で はこの局 部 座 屈の材 軸 方 向へ の成 長が観 察さ れ た。
大変形領域に入 る と SH−
type は ウェ ブ，
フ ラ ンジ 共 に材軸方 向の全 域に わ たっ て板 座 屈を生じ，
材 中 央 付 近 の ウェ ブ と両 材 端の フラン ジで座 屈 変 形が著 しい。 し か し，
CH，
CHB・
type で は 材 端フ ランジの座 屈は 生 じ て いた が，
ウェ ブの座屈は 認 め ら れ なか っ た。
ま た，
軸 力比O．3
のCHB −PT
3
試 験 体で は各フ ラン ジの材 軸 方向の ずれに よ り加 力 中に バ ン ドプレー
ト とフ ランジの溶接部に亀裂が入 り， 実 験 終了時に は総て の バ ン ドプレー
トの溶 接 部に破 断 また は亀 裂が生じ た。 （b
） 閉断 面 部 材 ：弾 塑 性 域で の局 部 座 屈は認め ら れ ず， 崩 壊は塑 性 域で の板の局 部座屈に より生 じてい る。
す なわち，材 端 溶 接 部 近 傍で は な く，
材 端より鋼 管径（D
） 以 上入 っ た断 面の平叛
部 分が内側に湾 曲し た後せ ん断 座 屈 し，
角 部の曲げ ね じ りを伴っ て崩 壊 してい る。
3−
2，
荷 重一
変 形 関 係 図一
4に ね じ リ モー
メ ン ト（mz ）と材端ね じり角 （ψz） の関 係 を，
図一
5にねじ り モー
メ ン トと材 端の軸 縮み（e） の関 係の 1例 を 示 す。 こ こ に，
ね じ りモー
メ ン ト （M
。） は開断 面で は完 全 反り拘 束の全 塑 性ね じ り モー
メ ン ト （M。 ， n・
・
O＞ lv で，
閉 断 面で は St，
Venant の全 塑 性ね じ りモー
メン ト（M
。ρ ，n＝0
＞で無 次元化し，ね じ り角 （θ） は全 塑性ね じ り角 （θ。あ るい は θ。p ：全 塑 性ね じ りモー
メ ン トを弾 性ね じ り剛 性で除し た値 （n＝
O））で，
軸縮 み （w ）は降 伏 軸 縮み （Wy ；降伏ひずみ ×材 長 〉でそ れ ぞ れ無 次 元 化して い る 〔注1
〕。 図中の ↓， ▼，
▽ 印は 降 伏 荷重 〔Mzy ），
最 大 耐 力 （Mmt
），
バ ン ドプレー
ト破 表一
4 実 験 結 果 5 岡。
Imle向 区
ez 匸c旧
肚
∫
し匸mHZu しこ川 9貫yrod9Zurod凵
ocn胃
u剛
臼正
凵
呵 虹 鬥lu 5卜
P冊
Z5ヨ
．
5〜
9．
5巳
57、
50．
1341．
q30■ 「
ア．
690．
52 〜H．
PT］ 26P726
．
1634．
50．
1ユ40450o．
0540．
1743．
36D、
75 SH・
pr524 巳．
4 〜407ZB51
ア
0419oo810352306081GH
−
PTO558、
755．
q312 日．
Dq．
13 ヲ 1qg1o、
oo．
419 ア．
69O．
41 CH−
PT］ 55515LO175．
D0．
1］111200．
055D．
73〜 8．
580、
5巳 CH−
PT5100Z7
．
455．
Oコ010 1040299． ．
CHB・
PTD715．
559．
16141．
00．
11ア ｝．
1ア90．
0D．
45510．
OB0、
49 CH3．
円3654158038 卍50 115D731o’
D D翼・
PTロ 19ヨ1．
55 ア03 四 5OD38D4 的 o．
DD．
01012．
3q0 12 B罵罰
町318 ：2．
456．
ア475．
5O．
040Or4 刀 o．
oヨ5D．
245L1、
9ユ o．
ア
4 B跳．
PT51 日805 鱒 oo η 5OD ｝5DqO50 010D435115 ’ 085”
Ote’
1
：；▼
Ktl1ky glu 1．
5 m’
10 D．
5 o 1．
5匸
1、
0 0、
5 o 15 Z10 05 o 15 en【
1．
O a．
5 0 5 山乙
10 5山
10 5 ψ110 5 1D 山 1S 20 図
一
4 ね じ リ モー
メン トー
材 端 ね じ り 角 関 係 〔無 次 元 化 ） ：実 験 値一 一
一 一
：剛塑性解析値 ：弾 塑性 解 析 値1
．
5 11．
0 o．
」 0 t 5 O e 5 図一
5 ね じ リモー
メ ン トー
軸縮み関 係 （無 次 元 化1
：実 験 値 断の位置を示す。
ま た，
表一
4に は実 験 値を示す。
降 伏 荷 重は ね じり剛 性が初 期ね じり剛 性の 1／3に低 下し た点 の荷 重であ る。 各試 験体共初期ね じ り 剛性 （K
。z）に及ぼ す軸 力の影 響は小さ く，
無 視し得る程 度であ る。 な お，
CH−
PT5
試 験体の初 期ね じ り剛 性が高いよ う に見え る の はスラス トベ アリングが有 効に働か な かっ た た めで あ る。
降 伏 荷 重， 最 大 耐 力と も， 軸 力 比が大き く なれ ば低下 する傾 向が窺え，
降 伏 荷 重の低 下よ りも最 大 耐 力の低 下 の方が大であ るこ と が 認 め ら れ る。
これ はP ・
A
効 果（圧 縮力P
によ る見 掛上のSt．
Venant の ね じ り剛性変化 と ね じ り率の積 〉による もの と考え られ る。 よっ て，
どの 断 面 形で も軸 力 比が大き く な る に し た がっ て降伏後の耐 力 上昇 は小さ く，
降伏 比 （Mev
／Mzu
）は 大 き く な る。な お，
降 伏比 は0．
44〜O．86
の 範囲で あっ た。SH ，
BX −
type で は一
般にCH −
type に比べ て耐 力上昇が期 待で き ない こ と，
バ ン ドプレー
トが耐 力上昇に及ぼ す影 響は小さい こと が明ら か と なっ た。 ね じ り を受け る部 材の変 形 能 力の尺 度と して靱 性 率 （e
．．／θ． ）を 取 り 上 げ る。
開 断 面 部 材では，
靱 性 率は 軸力 比が 大 き く なれ ば低 下 しt 同一
軸力 比 でCH
，CHB −
type ＞SH −
type の傾 向に あ る。 ま た，
閉 断 面部材 のBX −
type で は，
本 実 験の範囲において 11，
6−
12．
3と 大き な値を 示 し，
軸力 比に あ ま り左右 さ れ ない。
よっ て，
ね じ りの変形 能 力に対す る軸 力 比の影 響は断 面 形に よっ一 46 一
1、
ot （1 ｝ e．
5 1．
011 ：〕 o、
5 50 、、跳
o 100 、畠
， 50 0 100 【、：
：） 1．
5 T 〔雰） 1．
O O．
5 0 図一6
ねじ リモー
メ ン トー
せ ん 断ひずみ関係 （W−
3断 面 ） て異な る と 言 え る。
3−3．
荷 重一
ひずみ関 係 ね じ りモー
メ ン トと材 中央部 （W −
3）で の フランジ お よ び ウェ ブ中 央に おける せん断ひずみ （γ）との関係 を 図一
6に，
ね じリ モー
メ ン トと材 端 （W −
1）お よ び材 中 央部の フ ラ ンジにお ける せん断Q
ずみある い は軸 方 向ひ ずみの関 係の ユ例を図一
7 に示 す。3−3−1．
材中 央 部のせ ん断ひず み分 布 ウェ ブの せん断ひずみ ：SH −
type で は，
降 伏せ ん断 ひずみ （ん）の約 半 分 位で非 線 型に なる。
こ れ は，
材 端 の塑 性 化が進 展して応 力の再 配 分が生じ た た め である。
な お， 降 伏せ ん 断ひ ずみ は ル＝
2／sG・
（1十 の・
ay／E に よっ て求め た が，
ボア ソ ン比 （の は 0．
3と して他の諸 量は素 材 試 験 結 果に よっ た。
フ ラン ジの せん断ひずみ ：各 試 験 体と も初 期こう 配 に 対 す る 軸 力 比の 影 響は小さ いと言え る。SH ，
CH −
type で は軸力 比が大きいほ ど低荷重で実験 曲 線は非線 型にな り，
最 大 耐 力 時の せん断ひずみは小さ く な る。BX −
type で は ひずみ性 状は ほと ん ど軸 力の影 響 を 受 けず，
ほぼ 同一
の荷 重ひずみ関 係 を示す。
その実 験 曲 線 上に は 明確な［e ）o同
・
PTヨ’
“
’
一
’
’
”
“一
・
…“一
。
．
一
．
一
。
．
ひ
：
”
■
3 5ec亡
煽
OA；
”．
15eet笛O凡
1自O ，島
「 ニ コ鐵
丶
1．
O e，
Y “1 0．
5 匸b， ex−
PT3一
凵・
39ttヒTOn・
門
・
・
匿
・．
N・
1 set むi叩
「
7
ぎ一
冖一
幽
一
一
驢
・
一
一
一
一
．
、 ＼、
ミ
丶
＼
＼
o．
05 100 、、
：
島
’
50 L．
sTtS｝ 」
．
o e．
5 図一
7 ね じ リモー
メ ン トー
せ ん断ひずみ関 係 0．
］
O艦
嵩
0 D・
O．
1 0、
R 0匸
＝D
一
〇．
1一
〇．
2冒
0．
1・
o．
S105：
ill
t
o．
］ D£
審 0＿
一
＿
「
r＿
臥3se仁
ヒ
iDfi o ］s遡
穆 。 ・qxll
D z ｝：
’
2 “PO．
1 0 4s 51 riTO．
o・
｛a｝ IHrtype：
°11i
；：
1
：
ゼ
0．
3 n＝
D．
5 乃fl ＼ 丶 h ρ 50g・
丶
’
丶
、
t
’
メ
’
ボ
、。一
，
1
＼ 丶 ユ0ぴ
：
」F−
o一
〇
．
1：
’
z ｛：
〕
1 0 10S一
D．
1齟
D、
1rO
．
2：
’
2 （x） O．
1一
〇、
3．
04．
0、
5髴
． 7550 妬 30 491譖 ゜ ？5 45 10
皿
3幽
卩 1「
” σ n・
o囗
＿＿
冒
冒
3 5eCtlon》
！
i
’° o・
0．
1．
o．
2 アs 4sfi・
囗 ］ 〔 b ， ⊂ト1■
しypa n l lo一
冒
．
1Se
：
tlon 013 39 50碼
四
54 一 一 1 4 ； 10 〔tlB：
−
PT｛．
同．
3 seCtlOn 75 ビ鱒
li
凵・
1Sectien ｝i
一
〇．
1 渇・
o．
2匿
o．
コ
o凵
．
3 seetien一
〇．
1tl ，−
0．
Z幽
口．
］ 図一
8 軸 方 向ひずみ分 布野
1
夢 叢・三
lii
、
s
’
『1r
’
噛
、
亀
し
Pt−．
1驢
，
ノ’
o11噛
、
／ 93 7ゾ
i
12 3 4 7 10
帳
15CCtlO鬥
rのex−
P丁3ll
碧4512 折れ曲り点は な く，
徐々 に塑 性 化が進 展し て い る。 3−
3−
2．
フ ランジにおける せ ん断ひ ずみ の材 軸 方 向 分 布 SH，
CH −
typeで は材 端 反り 拘束に よっ て，
材 中央 部で せ ん 断ひず み が，
材端で軸 方 向ひず み が卓越 して い る。 これ は既 往 の研 究 結 果と合 致して い る2》 。 部 材が弾 性 状 態にあ る と き，
材 端 近 傍 （W−
1）の せ ん断ひずみ は材 端 反り拘 束により極く微 小 であるが，
部材の塑性 化に伴っ て増 大してい る。 これ は材 端の 降伏に よっ て 反 り拘束が解 除さ れ，St．
Venant
の ね じ．
り成 分 が増 大す る た めである。
ま た， こ の材端のせん 断ひずみ が材 中 央 部に比べ て極 端に小さ く，
し か も材端で軸方 向ひずみ が卓越 し ていること よ り．
材 端での フ ラ ンジの曲 げ塑 性ヒンジ （反り ヒ ンジ）の形成2 ｝が裏 付けられ て いる。
BX −
type で はせ ん断ひずみ の弾 性こ う 配は測 定 位置に関係 な く一
定である。 閉 断 面 部 材はSt
．
Venant の ね じり状 態に あ るか ら である。 また，
塑 性 化は 早 期に材 中央部で生 じ，
材 端に 比べ て材 中央 部で の実 験 曲線は より丸み を帯びて い る。
こ れ は 鋼 管の 冷 間 成 形に よ る残 留 応 力且2〕・
13） と断 面 内の降 伏 応 力 度・
最 大 強さ の不 均 等1‘），
非 円形 薄 形中空管の ね じ りに 伴う断 面 変形］5〕によ る
P ・
△効 果などの影 響であ ろ う。
1．
5 3−
4．
軸方 向ひずみ分 布 性 状図
一8
に材 端，
材 中 央 部で の代表 的な軸方 向ひずみ分 m、
布を示す。 なお， 図中の数 字はね じ りモー
メ ン ト （単位 1、
O tcm ）を表して い る。 3−
4−
1．
純ね じ り モー
メ ン ト載 荷（a ｝ 開 断 面 部 材 二材 端では 反 り拘束に よ り 弱軸 曲げ e
．
5 の場 合と類似の ひず み分 布を 示 し， 材 中 央 部の ひずみは 降 伏 荷 重 以 下では 均等分布し その値は小さい。 しか し，
材 端 降伏以降は，
大変形領 域に お ける ス パ イラ ル変形の た めフランジ に引 張 力が導 入 され，
材 中央 部の フ ランジ ゜ に引張ひずみ が生じて い る。 ま た，SH −
type の材 中 央L5 部で は大変形領 域で の戻り2 ）がフ ラ ン ジの
一
部で認め ら れ る が，
他の 断面 形で は生 じて い ない 。n・
（
b
） 閉 断 面 部 材 ：材 端の角 部に引 張ひずみを， 平 板1
、
D 部 分に圧縮ひずみ を生じ る傾 向にあ る。
ま た，
材 中 央 部 の軸 方向ひずみ は降 伏 荷 重 以 降 引 張 側に ひずみ が増大す る。
。．
s3−
4−−
2．
定 軸 圧 下で の ね じ リ モー
メ ン ト載 荷 （a） 開 断面部材 ；SH −
typeに お い て は，
純ね じ り モー
メン ト載 荷の場 合 と 同 様，
材 中 央 部の フランジで は 引 張ひずみを 生じ るが，
こ の ひずみ は軸力 比 が大きい ほ ど小さ い。 また，
材端でも 純ね じ りの 場 合 と 同様な ひず み性 状を示す が，
軸力 比0．
3の試 験 体で は降 伏 荷 重 以 降 ひずみ の戻り が断面の一
部で認め られ る。 CH−
type で軸力 比 0．
3の場合に は材 中 央 部に お ける 圧 縮ひず み は降 伏荷重 以降減 小し， フラン ジの大 部 分に 引 張ひずみ を生 ずる。
し か し，
軸 力 比O．5
の場 合にはス パ イラ ル変 形が小さい た めこの傾 向は認め られ ない。
ま た， 材 端で は軸 力 比が大き く なる につ れ て フ ラ ンジの ひ ずみ集 中 域は拡 大 する傾 向が あ る。 （b） 開 断 面 部 材 ：材 端，
材 中央 部 と もね じり モー
メ ン トの増 大に伴い圧 縮 側に ひずみ が集 中し，
特に降伏荷 重 以 降 著しい。
4．
考 察と解 析 4−
1．
実験変数の影 響 4−
1−1．
軸力 比 と断 面 形 ねじ りモー
メ ン トー
材 端ね じ り角 関 係に 及 ぼ す断 面 形 な どの影 響を調べ る た め，
図一9
に軸 力 比 0．
0，
0．
3
の M2一
ψ2 曲線を併せて示 す。軸力 比が零の場 合 ：BX
−
type で は， 微 小 変 形 領 域の Mz一
ψ2 曲 線が鋼 材の応 力 度一
ひずみ度曲線と等 価であ る と看な せ る た め，
降伏 以 降の耐 力上 昇は ほ と んどな いが，
開 断 面 部 材 （SH ，
CH
，CHB −
type）で は， 降伏 荷 重 以 降ひずみ硬 化・
大変形 領域で の ス パ イラ ル変形の 影 響で 崩 壊 機 構 （両材端に反りヒ ンジ，
中 央 部にSt．
Venant
の ね じ り ヒ ンジ が形 成さ れた状 態 ）3）が形 成さ れず，
耐 力上昇が 認 め られ る。
加 力 装 置の ね じ り角の許 容 限 界！
〆 ； 5 中 t O fi：
図一
9 ね じ りモー
メ ン トー
材端ね じ り角関係 〔無 次元化 ） （約1．
2rad．
〉で は，
BX−
type の み安定限 界が存 在し てい る が， こ れ は崩 壊 機 構 形 成 後の 板の 局 部 座 屈による もので ある。
微 小 変 形の範 囲で は SH−
type はCH −
type と相似であ る が， ψx が4位か ら挙 動に差が認 めら れ る。 これ は大 変形 領 域での ス パ イラル変 形に伴っ てウェ ブに付加軸力 が導 入 され る た め である。
し たがっ て ウェ ブの圧縮 強 度、
す な わ ち ウェ ブの幅 厚 比 が大き な影 響 因子である と考え られ る。
既往の研究 結果2）’
s） も考え合わ せれ ば，
ウェ ブ 幅 厚 比が 30位で は ひずみ硬化・
スパ イラル変 形に よる 耐 力上昇と ウェ ブの 局部座屈に よる耐 力低 下が組み合わ さ り，
ね じ り変形の増 大と共に曲 線の こ う配が低 下す る 現象を示すが，
ウェ ブ幅 厚 比が15位ではこの現象は認 め られ ない と言え る。
軸 力 比 が 零で ない場 合 ：BX −
type の M 。一
軽 曲 線は軸 力比の影 響を あ ま り受けず，
軸力比が零の場 合 と1
司様で ある。CH
， CHB−
type で は 材 端 降 伏 以 降緩やか に耐 力 は上 昇し最 大 耐 力に至 る。CH −PT
3で は最 大 耐 力が保 持 され たままで変 形が増 大し てい る。CHB −PT
3で は 変 形の進 展によっ て バ ン ドブレー
トの破 断と耐 力低下を 来た し，
除 荷 時には CH−PT
3と 同耐 力に至っ てい る。
よっ て終 局 状 態 （バ ン ドプレー
トが総て破 損し た状 態 ） で は CHB−
type の M 。一
ψ． 曲 線 はCH −
type の それ で近 似しうる と考え られ る。 ま た，SH −
typeの 曲線は微 小 変 形の 範囲で はCH −
type と似か よっ て い る が，
CH 一
一
48
一
type よ り著 しく早 期に最 大 耐 力に達 し
，
不 安 定 状 態に なる。
以 上よ り，SH −
typeとCH −
typeの相 似 性は軸 力 比に 関係な く認め ら れ る が，
こ の 相 似 性が失われ るね じ り モー
メ ン トは軸力 比が大き く なる につれ て低下 する。
ま た， 無 次 元 化さ れ た初 期ね じ り剛 性， 降 伏 荷 重は両 断 面 形 と も一
致して いる。
さ ら に，
BX −
typeは他の断 面 形に比べ て十 分な靱 性 を有 し，
変 形 能 力は軸 力比に影 響 され ないが，
な お，
よ り幅 厚 比の大き な断 面に対す る検 討が必 要で あ る。
4−
1−
2．
バ ンドプレー
ト 初 期ねじ り剛性・
降伏 荷重に対す るパ ン ドプレー
トの 補 剛・
補 強 効 果は明ら かであ る。 最 大 耐 力は降 伏荷重の 補 強 分だけ上昇 し て い るが，
バ ンドプレー
トの大変形 領 域における追 従 性に問題 が あ る。 す な わ ち，
本 実 験のバ ン ドプレー
トの配 置 間隔で補 剛・
補 強 効 果が認め ら れ る が，
大 変 形 領 域に おける バ ン ドプレー
トの破 断を考 慮す れば， 補 強 分を余 力と考え る のが妥 当で あ ろ う。
4−
2．
実 験 結 果と解 析 結 果の比 較 単 純 塑 性 理 論による 2次弾塑性解析3L16レ と両材端反り 拘 束の H形 断 面 部 材の全 塑性ね じ り 耐 力の上 界 値1］）に よ る 2次 剛 塑 性 解 析1G〕 を 行い，
そ の結 果 を 図一
4，
表一
5 に示す。
図 中，
細 線，
1点 鎖 線は弾 塑 性，
剛 塑 性の解析 曲 線を示す。
こ れ ら の結 果より以下の事 項が 明 ら かに な っ た。 荷 重一
変 形 関 係 ；弾塑性解 析 曲線は ほ ぼ実 験 曲 線 を 追 跡で き，
降 伏 後の剛性お よび最大 耐 力 後の挙 動 を 良く近 似 し て いる。 しか し，
開 断 面 部 材で軸 力比が零の場合， 大 変 形 領 域に お け るひずみ硬 化・
ス パ イ ラル 変形に よ り，
実 験 曲 線の耐 力は変形の増大と と もに漸 増す るの に 対 して， 解 析 曲 線ではこ の現 象が全 然 考 慮さ れてい ない た め，
著しい差 異が認め ら れ る。 初 期ね じ り剛性 ：開断 面 部 材 （CH −PT
5，CHB −
type を除く）で 20− 30
％，
閉断 面 部 材で 3〜
9％程 度 解析値の方が実験 値よ り高く なっ てい る。
開 断 面 部 材で 表一
5 解 析 結 果 3pocI肥
鬥
St1「
「
冂
e∬
し
D自
d D監
叩
1己
肥
m卍
网
ヒ
koz 〔n冒
0 ｝ t⊂
−
o匸
P 】τ
pZ庵
Pt⊂
旧
1陶
冂
・
ω t⊂
剛
闘
o ヒ隴
yt⊂
岡
1Ptc得
tγ剛
日
・
ol ω r 崩日
zy阻
dOzpra凶．
刷
ySH
−
Pm5H・
pr3SH．
pr5 コ39．
143 〜9．
q13z9．
161．
00．
93日 D．
9D60．
1030．
囗520．
o】7D．
D．
05］．
D、
0巳9 口．
〜z16．
DJ14．
114z．
24q1．
η q1．
2ア 『〜．
20 認、
303 ヨ．
212 ア．
95z ユ、
5B 〕B．
91 弓o．
ユ巳 z9．
92 〜o．
738z．
5コ 81．
55B 〜．
0ア 0．
12450．
12530．
125aO、
oa〜40．
0752D．
05鴉 D、
440．
429D390．
15自
O．
1540．
1馴 CFトPTO 匚閥rPT3
匸団・
PT57B5 朋 714．
05703．
D51．
oD．
9ユ8D．
B95D．
097D．
o婀 D．
UI2D．
D．
051齟
D、
o巳7 ヨq．
動 3コ．
司3 〕o．
54 巳65ア 已5．
9呂 B5．
5“ 665’ BD．
5969、
D55 ア4ア 岶．
79 訝．
z， 83 1561．
2242．
071po2］ 1，0
．
11 ，1D、
〜5 囗12η 0．
12180．
123Z ロoa150．
07昌ヨ 005〜40450．
己30．
3990．
1530．
1530、
15」 C田臼．
円0 匚肥・
Pu653．
63559．
肥 1．
oD．
9ユ厂 D．
msD．
05ア o・
0．
05〕 ヨ4．
5臼 亅Z．
コ1B 』．
2霍 B3．
5z 自5．
22 〃．
5155．
ユq41．
4363．
1561．
2215 臼DOI5 ア．
z9012 卯 0．
1248O．
oa240．
0755o．
450．
430．
1530．
153 艮X・
PTO 匹X冒
PTJ 臼x．
PT5 円5Lo厂 】978．
4819 且LO6■
幽
「
．
．
冒
．
55」5 齪 」557．
驢1．
．
一
．
．
一
65．
7西 62．
155 ， 凵 31．
74 ヨ1．
’4 ヨ1’臼．
．
幽
．
．
一
D．
033D．
03D．
029o．
9四 “ o．
079400795 H te ≡ 偽〕 n’
L 恥丶
：丁丶
Tp
！He±
「
° Kel區
0 9e門
ユ
P T卩
2K巳
こ
・
P’
O hy Tpgtel印
‘
Dて
t巳
と
卩
iOgly
匪P は材 端の反り拘 束 が 不 完 全で あっ た た めと考 えら れ る。
ま た，
実験 値に対す る計算 値の比率は軸力 比に影 響さ れ ない と言え る。
降伏 荷 重 ：開断 面 部 材におい て，St．
Venant
の全 塑 性ね じ りモー
メ ン ト（M
。 。）は実験 値の 50− 60
％ で可 成り安全 側で あ る が， 弾塑 性 解 析 値は実験 値と良い 対 応 を示し，
80〜
120％ の範 囲に ある。
ま た， 軸 力 比が大き く な るに し た がっ て解 析 値 と 実 験 値の近 似 は 悪 く な る が そ れ ほ ど著しい もの で はない。
なお，CHB −
type の解析 で は バ ン ドプ レー
トの補 剛・
補 強 を考 慮 し てい ないた め，
解 析 値と実 験 値の比 率はCH −
typeに比べ 低下 して い る。 閉 断 面 部 材で は解 析 値は実 験 値の 90〜
116 ％で あ り，
軸 力 比がO．3
以 下では危 険 側の 0．
5では安 全 側の 評 価を与え る。 最 大 耐 力 ：開 断 面 部 材で は， Merchant の上 界 値にょ る解 析 値は，
軸 力 比が零の場 合 実 験 値に対 して60〜
70 ％と安 全 側の，
軸 力 比0．
3， 0．
5の場 合94〜
150％ と一
般に危 険側の評 価を与え る。一
方， 弾 塑 性解析 値は軸 力 比に よらず実 験 値に対し て 60−
90％ と，
特に， 軸 力 比 が零の場 合に は著し く安 全 側の評価 を与え る。
閉 断 面 部 材さは，
解 析 値は実 験 値に対レて 78−
83％ とな り，
軸 力 比が大きい ほどこの比 率は小さ く な る傾 向を示す。 こ れ はひずみ硬 化よ り も冷 間成形に よ る材料特性の不均質 や 断 面変形 が生じ たことによ る耐荷 機 構の変 化に依 存す る と推察さ れ る。
5．
結 語 本 報では，
定 軸 圧下で の ね じ り実 験によ り， 鉄 骨 部 材 の弾塑性ね じ り挙 動に及ぼ す軸力比・
断面形の影 響につ い て考察し た。
対 象と し た強軸細 長 比 12， 17程 度の材 端が反り拘 束さ れてい る鉄 骨 部 材に つ い て次の結 論 を得 た。 （a ） 開 断 面部材で は， 軸力 比 が大きい場合に は崩 壊 機 構 形 成 後ね じ り耐 力の低 下 を 示す が，
軸 力比が小さい 場 合に は ひずみ硬 化・
ス パ イラ ル変 形の影 響で崩 壊に至 ら ない。
幅 厚 比 （d
／t）が 19．
4程 度の角 形 鋼 管 部 材は 軸 力比の大 小に関 係な く全塑性ね じ りモー
メン トで板の 局 部座屈を 生 じて崩壊す る。
（b
） 鉄 骨部材の初 期ね じ り 剛性に及 ぼ す軸力 比の影 響 はノ」、さい。
（c ） 降伏 後の ね じ り剛性の低下は断 面 形に よっ て大 き く異な り， 閉断 面 部 材で は開 断 面 部 材に比べて著しく 低下 す る。
ま た，
開 断 面 部 材では軸 力 比 が 大きい ほどこ の低 下の度 合は大き く な る。
（d
） ね じ り耐 力は軸 力 比が大きく な る ほど低 下し，
降伏比は大き く な る。
す な わ ち， 降 伏後の耐 力 上 昇は小 さ く な る。
ま た， この傾 向は断 面 形に依 存し ない。
〔e ） 部 材の ね じ り変 形 能 力は断 面 形・
軸 力 比の影 響 を大き く受け、
同一
断 面では軸 力 比が大 きい ほ ど小さ くなる。 また
，
十 字H形 断 面 部 材，
冷 間 成 形 角 形 鋼 管 部材 に比べ てH形 断 面 部 材の方が変 形 能 力は小さい。 （f） 剛 性・
耐 力・
変形 能 力に関する結果は細長 比が 20−
40の もの につ い て の従 来の 実 験 結 果と大 差が な く，
細 長 比の影 響を重 視す る 必要は ない。 （9 ）十字 H 形断 面 部 材の弾塑性ね じ り挙 動は，
微 小 変 形 領 域で は幅厚比・
軸力比に関係な くH
形断面部材の 重ね合わ せで評 価で き る。 し か し， 大変形 領 域で は幅 厚 比の 影響に より重ね合わ せ は成 立し ない。
（h
） 閉 断 面 部材で は残 留 応 力・
材料特 性の断 面 内の 不 均 質・
断 面 変 形・
幅 厚 比 が 断 面の降 伏 挙 動に影 響す る。
（i ） バ ン ドプ レー
トは初 期ね じり剛 性の補 剛 お よ び 降伏 荷 重の補 強 として有 効で ある。（
j
） 鉄 骨 部 材の弾 塑 性ね じ り挙 動は，
単 純 塑 性理論 に基づ く弾塑性解 析に よ っ て， 近 似 的に予測 す るこ と が で き る。
謝 辞 こ の研 究につ い て御 尽力い た だいた 竹 中 工 務 店 久 徳 敏 治，
瀬 川 輝 夫の両 氏に深 甚の謝 意を表し ま す。
〔注1
〕耐力，
ね じ り剛 性 （純ね じ りの場 合 ）の算 定 式H
形 断面 部 材 （材 端 完 全 反り拘 束 ）；躍。 。； 副 B
・
‘｝＋（H一
ε∂・
置も／2ト厨
Mo ；
Msp十（H−
t！）／L・
tノ・
B2
／4・
2・
σ y・
（1−
nZ＞Ke2＝Ct
／L／1
］−
2・
α 0／L・
tanh L／（2・
α。）1
角 形 鋼 管 部 材 ：MSP＝
τy・
12
・
t・
（1）一
置）2｝・
V〆f
：：ヲ憂「 Ket＝
C，／Lα。
＝傾
， r。＝
a，／v 〆i
こ こにC
，，C
四 ：St、
Venant
の ね じ り剛 性，Wargner
の 曲 げね じ り剛 性H
，B
，tw
．tx
：H
形 断 面の 断面 寸 法 （背，
フ ラ ンジ幅，
ウェ ブ厚さ，
フ ラ ンジ厚さ） D，
t：角形鋼 管の辺長，
厚さL
：部材長さ n ：軸 力比 σy ：降 伏 応 力度 参 考 文 献 1） 日本建築学会：鋼構造 塑 性 設 計 指 針，
昭 和50年11 月，
2） C
．
R．
Farwell and T．
V．
Galambos：Nonun重form Tor．
一
50
一
sion of Steel Beams in Inelastic Range
，
Proc．
ofASCE
，
Vol．
95，
No．
ST 12，
Dec．
1969，
pp．
2813−
2829．
3） 鈴 木 敏 郎
，
木 村 衛 ：H形鋼の弾 塑 性ね じ り〈 薄 肉 開 断 面材の弾塑 性 解 析2＞，
日本 建 築 学 会 論 文 報 告 集，
第180 号，
昭和 46年2月，
pp、
13−
18．
4） 山 田 稔，
山口 章：軸圧 を受けるH型 鋼 部 材の弾 塑 性 ね じ り変 形 性 状に関す る研 究 （工，
軸圧 比の影 響 ） 日 本 建 築 学 会 大 会 学 術講演梗 概 集 （中国｝，
昭和43年10月，
PP．
993−
994．
5） 山 田 稔．
山口 章：軸圧を受け るH型鋼部 材の弾 塑 性 ね じ り変形性 状に関する研 究 （H ．
Warping拘 束の影 響 及び変 形 解 析 ），
日本 建 築 学 会 近 畿 支 部 研 究 報 告集，
昭 和 44年5月，
PP．
141−
144．
6） 加 藤 勉，
秋 山 宏，
井 上 哲 郎：H形 断 面 材のね じ り耐 力に関 す る 実 験 的 研 究，
日 本 建 築 学 会 関 東 支 部 第44回 ｛48年 度 ）研 究 報告集，
pp，
105−
108．
7＞ 島田静 雄：薄 肉部材の大き なね じれ Torsjonal Stiffness。f Thin Plate Sections
，
土木学会論文 集，
第94号， 昭和38年6月
，
pp、
1−
5．
8） 島田静 雄；鋼 薄 肉 矩 形 断 面のね じれ実験および理 論 的 検
討
Shearing
Strength
of Steel Plates under Toτsion ofBox
・
Girders，
土 木 学 会論 文 集，
第114号，
昭 和40年2月，
pp
．
17−
33，
9｝ 木村 衛 ；薄 肉閉断面部 材の ね じ り挙 動
一
そ の 1・
圧縮一
ねじ り
一，
日本 建 築 学 会 論 文 報告集，
第246号，
昭 和 51年8月
，
PP．
25−
32．
10） S
．
Komatsu and T．
Sakimoto ；Elastic−
Plastic Behaviorof Thin
・
Walled Steel Tubes u皿der Cembined Forces，
Proc
．
ofJSCE，
No．
235，
March，
ユ975，
pp．
125−
136．
ll）K、
S、
Dinoand W．
Metchant：A Procedure forCalculat
・
ing the Plastic Col｝apse of I
−
Sections under Bendingand Torsion
，
The Structural Engineer， Vol．
43，
No．
7，
July
， 1965，
pp，
219−
221．
エ2） 若 林 実，
野 中 泰二郎，
西 川一
正 ：電縫 鋼管の座屈に関 す る実 験 的研究，
京都 大学 防 災研究 所 年 報，
第29号A，
昭 和44年 3月，
pp．
439−
462．
13）五十 嵐 定 義，
中 島 茂 寿 ；角 形 鋼 管の力 学 的 性 状に関す る 基 礎的研究一
管周 方向の残 留 応 力にっ い て一，
日本 建 築 学 会 大 会 学 術 講 演 梗 概 集 （近 畿 ），
昭 和55年 9月，
pp．
1143−
ll44．
14） P
．
C．
Birkemoe；Development ofColumn
Curves
forHSS
，
paper pTesented to the International Symposium ofHollow Structural Sections
，
Toronto．
Canada，
May 25，
1977．
15）池田 健：ね じ りを 受け る非 円 形 薄 肉 管の破 損に就て
，
日本 航 空 学 会 誌
，
7巻61号，
昭和 15年，
pp．
426−
439．
16＞ T
．
V．
Galamb
。s著：鋼構造部材と骨組一
強度と設 計一，
福本口秀士，
西 野文雄共 訳，
丸善，
昭 和45年．
SYNOPSIS
UDC:624.014.2:624.04
EXPERIMENTAL
STUDY
ON
SPATIAL
INELASTIC
BEHAVIOR-OF
STEEL
MEMBERS
Part
1
Inelastic
torsionalbehavior
of steel members under constant axialload
(1)
byDr.SADAYOSHI IGARASHI, Professorof OsakaUniv.,
and SHIZUO TSUJ{OKA,, Assistant of Osaka Univ,,
Members ofA.I.
J.
The
behayior
of the intermecliatesteelb'eam-columns
subjected to torsion combined with constant axial load was studied experimentally.Eleven
specimens weie tested withdiffeTent
combinatiofis ef the cross-sectianal $hapes and theaxial
force
'
'
ratlos
The
results of the experiment and the analysis maybe
summarized asfollows
:(1
>'
The
specimens ofthin-walled open sectien under thehigh
axialforce
ratiofailed
due
to theformation
ofa collapse mechanism and those under the low axial forceratio
did
notfail
as a result of thehaidening and the helixeffect,
Further,
thespecimens of thin-walledclosed sectionfailecl
due
to16cal
bucling.
(
2)
The maximum torqud isaffectedby
theaxial forceratio.
(,3
)･
The
ductility
facto[
is
affectedby
thec[oss-sectional type and theaxiaiforee
[atio,(4)
The band-plateincreasesthe elastic stiffnessand theyieldtorque,'
