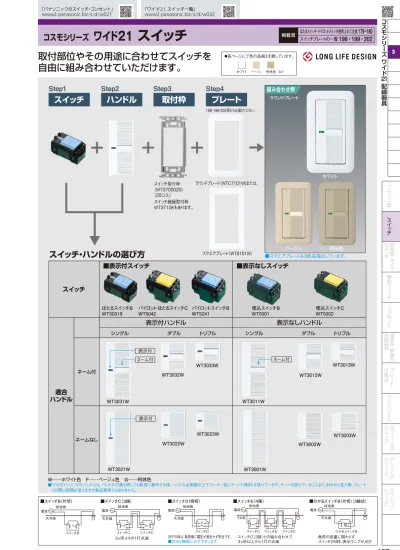

コスモシリーズ ^ワイド 21 スイッチ

スイッチ

■表示付スイッチ ■表示なしスイッチ

適合ハンドル

表示付ハンドル表示なしハンドル

ネーム付

ネームなし

電源接地側

天井面

スイッチB

電源接地側

天井面

スイッチC

0 1

3

スイッチC

1 3

0

2ヵ所よりの1灯点滅

接地側

OFFの時は、負荷側に電圧が発生せず安全です。

●200V機器におすすめします。

電源天井面

スイッチD

電源接地側

スイッチC

0 1

3

スイッチC

0 3

2 4

1

3

スイッチE

1

天井面

スイッチＣ（3路）との組み合わせで、

3ヵ所以上から1灯の点滅

電源天井面

ひかるスイッチB 接地側

PL

負荷の容量に関わらず、

スイッチＯＮ時、表示ランプが点灯

組み合わせ例

取付部位やその用途に合わせてスイッチを自由に組み合わせていただけます。

ラウンドプレート

スイッチ・ハンドルの選び方

198・199・202頁からお選びください。

ラウンドプレート（WTC7101W)または、

スクエアプレート（WT8101W） ●スクエアプレートも3色品揃えしています。

スイッチ取付枠

（WT3700020）

（20コ入）

スイッチ絶縁取付枠 WT3710Kもあります。

ほたるスイッチB ＷＴ50519

パイロットスイッチB ＷＴ5241

埋込スイッチC ＷＴ5002 パイロット・ほたるスイッチC

ＷＴ5042

埋込スイッチB ＷＴ5001

WT3031W

WT3032W

WT3033W

WT3011W

WT3012W

WT3013W

WT3021W

WT3022W

WT3023W

WT3001W

WT3002W

WT3003W

シングルシングル

表示付

ネーム付ネーム付

ダブルトリプルダブルトリプル

W……ホワイト色 F……ベージュ色 G……利休色

ホワイト

利休色 ベージュ

■スイッチＢ（片切） ■スイッチＣ（３路）

Step1 Step2 Step3 Step4

スイッチハンドル取付枠プレート

■ひかるスイッチＢ（片切）（3線式）

■スイッチＤ（両切） ■スイッチＥ（４路）

表示付

掲載頁 ほたるスイッチ・パイロットスイッチ使用上のご注意 スイッチプレートの一覧198・199・202

179・180

● ワイド21シリーズのハンドルは、ハンドルの端を押しても確実に動作する様、ハンドル右側面の上下コーナー部にテーパ（傾斜）を設けています。テーパを設けていることより、斜めから見た際、プレートとの間に隙間が見えますが製品異常ではありません。

「パナソニックのスイッチ・コンセント」

www2.panasonic.biz/s/d/w021

「ワイド21 スイッチ一覧」

●各ページにて色の品揃えを表しています。

ホワイトベージュ利休色

■

■ ■ ■

など

(2)

スイッチ・スイッチハンドル

寸法表示単位：mm

埋込スイッチ（表示なしスイッチ）は、ハンドルの組み合わせにより、ネームなしスイッチ・ネーム付スイッチのいずれにもお使いいただけます。

埋込スイッチ 回路図

●結線図は137頁をご参照ください。

表示なしハンドル

_スイッチ

プレート

スイッチ ネーム付 ネームなし 取付枠

300V AC15A

片切

（Ｂ）

5WT5001 希望小売価格 210円〈税抜〉

◆ J

3路

（Ｃ）

5WT5002

希望小売価格 340円〈税抜〉

◆3 J

両切

（D）

SWT5003K 希望小売価格 720円〈税抜〉

◆2P J

4路

（Ｅ）

SWT50049 希望小売価格 1,100円〈税抜〉

◆4 J

●ダブル

5WT3012W 希望小売価格 145^円^〈税抜〉

SWT3012F(ベージュ) SWT3012G(利休色) もあります。

●ダブル

5WT3002W 希望小売価格 70^円^〈税抜〉

●トリプル 5WT3013W 希望小売価格 145^円^〈税抜〉

●シングル

5WT3001W 希望小売価格 70^円^〈税抜〉

●シングル

5WT3011W 希望小売価格 145^円^〈税抜〉

ネーム付

ホワイト 5WTC7101W 希望小売価格 120^円^〈税抜〉

ベージュ SWTC7101F 利休色 SWTC7101G もあります。

ラウンド

ホワイト 5WT8101W 希望小売価格 120^円^〈税抜〉

ベージュ SWT8101F 利休色 SWT8101G もあります。

スクエア

5WT3700020 希望小売価格 1,300^{円（20コ入）}

〈税抜〉

3 1 0

2 4 1

3

埋込ほたるスイッチ表示付

スイッチがOFFの時緑のランプが点灯

埋込スイッチ表示なし

5WT50519 希望小売価格 460円〈税抜〉

埋込ほたるスイッチB(片切)

AC15A 100V用 J 消費電力0.01W以下

● LED照明について

ほたる点灯時に流れる微少電流により、LED照明がぼんやり点灯、点滅する恐れがありますので、LED照明の仕様（接続可否）をご確認の上接続してください。

組み合わせ例 ラウンド スクエア ^{希望小売価格}_〈税抜〉

・スイッチ WT50519 460円

・ハンドル WT3031W 210円

・スイッチプレート WTC7101W WT8101W 120円

・取付枠 WT3700 65円

● WT3700020（20コ入）希望小売価格 1,300円〈税抜〉

で販売しております。

・スイッチ WT5001 210円

● WT3700020（20コ入）希望小売価格 1,300円〈税抜〉

組み合わせ例

ラウンドスクエア

組み合わせ例

ラウンドスクエア

◆H

5^WT5001^{希望小売価格}²¹⁰^円^〈税抜〉

埋込スイッチB(片切) AC15A 300V J

◆

寸法図

〔A寸法〕

ほたるスイッチＢ・Ｃ 19.5mm ほたるスイッチE 26.5mm スイッチＢ・C 21mm

スイッチD 29mm

スイッチE 26.5mm パイロット・ほたるスイッチＢ・C 30mm パイロット・ほたるスイッチE 29mm ひかるスイッチ 21mm

※ひかるスイッチは44mm

■埋込ほたるスイッチ・

埋込ひかるスイッチ

43.6

22.8A5.6

※

■スイッチＢ、Ｃ

43.6

22.8A5.6

■スイッチD、E

43.6

22.819.55.6 A

■埋込パイロット・

ほたるスイッチＢ、Ｃ

（パイロットスイッチ Ｂ、Ｃも同寸法です）

44

22.823 A5.6

■埋込パイロット・

ほたるスイッチＥ

44

22.8 45.823 A5.6

■スイッチ（ハンドル器具取付状態）

12 A

22.8 22.8 4622.8 46

11.7 12 A

11.7

12 A 11.7

シングルダブルトリプル

44 25.2 24.9

83.5 91.4 101 110

42.4

スイッチがOFFの時 ⇒ 緑ランプが点灯

ほたるスイッチ使用上のご注意

注1）負荷を接続していない状態でも浮遊容量により、ほたるスイッチが薄く点灯することがありますが異常ではありません。

負荷を接続するとほたる表示は正常に点灯するようになります。

注2）ほたるスイッチの多箇所取付時などハイインピーダンスによるほたるのちらつきや不点灯の場合、ほたるスイッ チ用コンデンサを負荷に並列接続してご使用ください。

注3）ほたるスイッチの施工状態確認で負荷が未接続の場合は、テスター測定をすると、約40〜80Vの電圧が 表示されますが、接続される負荷には負担はかかりません。

注4）ほたるスイッチの消費電力については179頁をご覧ください。

注5）トリプルスイッチの場合、上段・下段のハンドル表示窓とスイッチ表示ランプ部との位置が構造上若干ずれるため、 シン グル・ダブルスイッチと表示ランプの見え方に違いがあります。詳しくは179頁の使用上のご注意をご参照ください。

ほたるスイッチ用コンデンサ SWN9986 希望小売価格 870円〈税抜〉

ほたるスイッチ用コンデンサ AC 200V

● 施工方法は179頁をご参照ください。

埋込スイッチ（表示付スイッチ）は、ハンドルの組み合わせにより、ネームなしスイッチ・ネーム付スイッチのいずれにもお使いいただけます。

埋込ほたるスイッチ 回路図

表示付ハンドル

スイッチ プレート

100V用 AC15A

片切

（Ｂ）

5WT50519 希望小売価格 460円〈税抜〉

◆H J

3路

（Ｃ）

5WT50529 希望小売価格 640円〈税抜〉

◆3H J

4路

（Ｅ）

SWT50549 希望小売価格 1,400円〈税抜〉

◆4H J

200V用 AC15A

片切

（Ｂ）

SWT505129 希望小売価格 590円〈税抜〉

◆H（200V） J

3路

（Ｃ）

SWT505229 希望小売価格 750円〈税抜〉

◆3H（200V） J

4路

（Ｅ）

SWT505429 希望小売価格 1,520円〈税抜〉

◆4H（200V） J

●ダブル

SWT3022W 希望小売価格 130^円^〈税抜〉

●トリプル SWT3023W 希望小売価格 130^円^〈税抜〉

●ダブル

5WT3032W 希望小売価格 210^円^〈税抜〉

●シングル

5WT3031W 希望小売価格 210^円^〈税抜〉

表示付ネーム付

●シングル

SWT3021W 希望小売価格 130^円^〈税抜〉

表示付 ホワイト 5WTC7101W 希望小売価格 120^円^〈税抜〉

ラウンド

スクエア

5WT3700020 希望小売価格 1,300^{円（20コ入）}

〈税抜〉

緑LED

3 1 0 緑LED

2 4 緑LED 1 3

緑LED

3 1 0 緑LED

3 1

2 4 緑LED 1 3

コスモシリーズ

ワイド

21

配線器具

3

138 ■

■ ■■ ■ ■ ■ ■ ■ ■ ■ ■

■

■ ■■ ■ ■ ■ ■ ■ ■ ■ ■

(3)

在庫代理店様に在庫を

5 S^{メーカーに一定量} KL^{受注後○営業日以内に} HJ^{受注後○日以内に} ※ 地区により積送期間が異なります。状況により

スイッチ・スイッチハンドル

埋込パイロット・ほたるスイッチ／埋込パイロットスイッチ／埋込ひかるスイッチ表示付

5WT5041 希望小売価格 1,350円〈税抜〉

埋込パイロット・ほたるスイッチB(片切) AC4A 100V用 J 消費電力0.04W以下

● LED照明について

ほたる点灯時に流れる微少電流により、LED照明がぼんやり点灯、点滅する恐れがありますので、LED照明の仕様（接続可否）をご確認の上接続してください。

● センサ付照明器具について

センサやセンサ付照明器具と組み合わせてご使用いただく場合、センサ待機状態（スイッチON、照明消灯）でパイロットランプがぼんやり点灯する場合がありますが異常ではありません。また上記状態でIHクッキングヒーターや掃除機、ドライヤーなどをご使用されますと、パイロットランプの点灯照度が変化する場合があります。

● センサ付照明器具について

センサやセンサ付照明器具と組み合わせる場合、

センサ待機状態（スイッチON、照明消灯）でパイロットランプがぼんやり点灯する場合がありますが異常ではありません。また上記状態でIHクッキングヒーターや掃除機、ドライヤーなどをご使用されますと、パイロットランプの点灯照度が変化する場合があります。

◆HL（4A）

埋込パイロット・ほたるスイッチは、ハンドルの組み合わせにより、ネームなしスイッチ・ネーム付スイッチのいずれにもお使いいただけます。

埋込パイロット・ほたるスイッチ 適合 電流値負荷

回路図

表示付ハンドル

スイッチ プレート

100V 用

片切

（Ｂ）

AC 0.5A

パイプファン等の低容量換気扇用

5WT50412 希望小売価格 1,520円〈税抜〉

◆HL（0.5A） J

0.01

〜 0.5A

AC 4A

5WT5041

希望小売価格 1,350円〈税抜〉

◆HL（4A） J

0.1

〜 4A

3路

（Ｃ）

AC 0.5A

5WT50422 希望小売価格 1,650円〈税抜〉

◆3HL（0.5A） J

0.01

〜 0.5A

AC 4A

5WT5042

希望小売価格 1,500円〈税抜〉

◆3HL（4A） J

0.1

〜 4A

AC 15A

SWT50421 希望小売価格 1,650円〈税抜〉

◆3HL（片切・3路両用） J 0.6

〜 15A

4路

（Ｅ）AC 4A

SWT5044 ※^{2コモジュール} 希望小売価格 3,150円〈税抜〉

◆4HL（4A） J

0.4

〜 4A

200V 用

片切・ 3路両用

AC 4A

SWT5142

希望小売価格 1,600円〈税抜〉

◆3HL（4A）（200V） J 0.1

〜 4A

AC 15A

SWT51421 希望小売価格 1,750円〈税抜〉

◆3HL（200V） J

0.6

〜 15A

4路

（Ｅ）AC 4A

SWT5144 ※^{2コモジュール} 希望小売価格 3,300円〈税抜〉

◆4HL（4A）（200V） J 0.4

〜 4A

埋込パイロットスイッチ ^{●結線図は137頁を}_{ご参照ください。}

300V 片切

（Ｂ）

AC 0.5A

5WT52412 希望小売価格 1,250円〈税抜〉

◆L（0.5A） J

0.01

〜 0.5A

AC 4A

5WT5241

希望小売価格 1,100円〈税抜〉

◆L（4A） J

0.1

〜 4A

3路

（Ｃ）

AC 0.5A

SWT52422 希望小売価格 1,450円〈税抜〉

◆3L（0.5A） J

0.01

〜 0.5A

AC 4A

SWT5242

希望小売価格 1,300円〈税抜〉

◆3L（4A） J

0.1

〜 4A

埋込ひかるスイッチ（3線式） ^{●結線図は137頁を}_{ご参照ください。}

100V用 片切

（Ｂ）AC 15A

SWT5341K 希望小売価格 640円〈税抜〉

◆L（3Ｗ） J

赤LED 緑NL

●4Aより大きな負荷の際は、WT50421（15A）

（3路）をご使用願います。

赤LED 緑NL

緑NL

0 3

1 赤LED

0 緑NL 3 1 赤LED

2

4 緑NL 1

3 赤LED

0 緑NL 3 1 赤LED

2

4 緑NL 1

3 赤LED

赤LED

0 赤LED

3 1

0

3 1 赤LED

赤LED 0

3 1

●シングル 表示付

SWT3021W 希望小売価格 130^円^〈税抜〉

SWT3021F

（ベージュ）

SWT3021G

（利休色）

もあります。

●シングル 表示付

ネーム付

5WT3031W 希望小売価格 210^円^〈税抜〉

SWT3031F

（ベージュ）

SWT3031G

（利休色）

もあります。

●ダブル

SWT3022W 希望小売価格 130^円^〈税抜〉

SWT3022F

（ベージュ）

SWT3022G

（利休色）

もあります。

●ダブル

5WT3032W 希望小売価格 210^円^〈税抜〉

SWT3032F

（ベージュ）

SWT3032G

（利休色）

もあります。

●トリプル

SWT3023W 希望小売価格 130^円^〈税抜〉

SWT3023F

（ベージュ）

SWT3023G

（利休色）

もあります。

●トリプル

5WT3033W 希望小売価格 210^円^〈税抜〉

SWT3033F

（ベージュ）

SWT3033G

（利休色）

もあります。

スクエア

5WT3700020 希望小売価格 1,300^{円（20コ入）}

〈税抜〉

ホワイト 5WTC7101W 希望小売価格 120^円^〈税抜〉

ラウンド

●パイロット・ほたるスイッチ、パイロットスイッチの定格と適合負荷（AC専用）

注）必ず適合負荷電流値範囲内でご使用ください。（発熱の原因となります）

●負荷別適合容量の目安については180頁「パイロットスイッチ使用上のご注意」をご参照ください。

注）パイロット・ほたるスイッチ／パイロットスイッチは必ず適合負荷電流値範囲内でご使用ください。（発熱の原因となります。）選定は下表「定格と適合負荷」をご参照ください。

埋込パイロット・ほたるスイッチ

掲載頁 ほたるスイッチ・パイロットスイッチ使用上のご注意 179・180 スイッチプレートの一覧 198・199・202

スイッチがONの時 ⇒ 赤LEDが点灯スイッチがOFFの時 ⇒ 緑ランプが点灯

・スイッチ WT5041 1,350円

● WT3700020（20コ入）希望小売価格 1,300円〈税抜〉

パイロット・ほたるスイッチE組み合わせ時のご注意

※WT5044、WT5144を取り付ける場合、

スイッチは2コモジュールですのでハンドルは次の組み合わせ以外はご使用になれません。

ハンドルはシングルをご使用ください。

ハンドルはダブルをご使用ください。

●スイッチを2コ取り付ける場合

●スイッチを1コ取り付ける場合

この場合、他のスイッチとの組み合わせはできません。

1コモジュールスイッチ取付可能

WT5044

スイッチがONの時 ⇒ 赤LEDが点灯

埋込パイロットスイッチ

5WT5241

希望小売価格 1,100円〈税抜〉

埋込パイロットスイッチB(片切) AC4A 300V

◆L（4A）J

スイッチがONの時 ⇒ 赤LEDが点灯

埋込ひかるスイッチ（3線式）

SWT5341K

希望小売価格 640円〈税抜〉

埋込ひかるスイッチB (片切)(3線式) AC15A 100V用

◆L（3W）J

注1）負荷容量が小さすぎると赤LEDが点灯しません。

注2）トリプルスイッチの場合0.5Aタイプはスイッチ1コあたり0.3A、4Aタイプはスイッチ1コあたり3A、15Aタイプはスイッチ1コあたり 10A以下でご使用ください。

仕様 0.5A用 4A用 15A用

品番機種

パイロット・ほたる スイッチ

WT50412 WT50422

WT5041 WT5042 WT5142

WT5044 WT5144

WT50421 WT51421

パイロットスイッチ WT52412 WT52422

WT5241

WT5242 − −

適合負荷電流値 0.01〜0.5A 0.1〜4A 0.4〜4A 0.6〜15A

●表示ランプ（ほたる・

パイロット）の見え方の ちがいについて

トリプルスイッチの場合、上段・

下段のハンドル表示窓とスイッチ表示ランプ部との位置が構造上若干ずれるため、シングル・ダブルスイッチと表示ランプの見え方に違いがあります。詳しくは179頁の使用上のご注意をご参照ください。

「ワイド21 スイッチ一覧」

●照明器具の種類によってスイッチOFFへの切替時にひかるスイッチの赤LEDがすぐに消えないことがありますが異常ではありません。

●負荷の電流値に関わらずスイッチON時、表示ランプを点灯させたい場合は、ひかるスイッチ（WT5341K、WN5341K）をおすすめします。※ただし、3線式で片切のみになります。

コスモシリーズ

ワイド

21

配線器具

3

139 ■

■ ■■ ■ ■ ■■ ■ ■ ■ ■

(4)

スイッチ

寸法表示単位：mm

組み合わせ例 スイッチ ハンドル スイッチプレートスイッチ取付枠 SWTC525123W

希望小売価格 700円〈税抜〉

埋込「入」「切」表示スイッチセット

（ホワイト）

ネーム15A 300V AC

ほたるスイッチBを

「入」「切」

表示スイッチと 組み合わせた場合

埋込ほたるスイッチB

ダブルハンドル 適合 5WT3032W 希望小売価格 210円〈税抜〉

ラウンド 5WTC7101W 希望小売価格

120円〈税抜〉

スイッチプレート・

1連用（ホワイト）

スクエア 5WT8101W 希望小売価格

120^円^〈税抜〉

（ホワイト）

5WT3700020 希望小売価格

1,300^{円（20コ入）}

SWTC525133W 〈税抜〉

希望小売価格 700円〈税抜〉

（ホワイト）

ネーム15A 300V AC

ほたるスイッチBと パイロットスイッチBを

「入」「切」

表示スイッチと 組み合わせた場合

埋込ほたるスイッチB 5WT5241 希望小売価格 1,100円〈税抜〉

埋込パイロットスイッチB

トリプルハンドル 適合 5WT3033W 希望小売価格 210円〈税抜〉

あけたらコンセント

「入」「切」表示スイッチセット

^{●ダブル用、}トリプル用は取付枠と他のスイッチとの組み合わせのうえ選定ください。

ラウンド

スクエア

5WTC7101W

希望小売価格 120円〈税抜〉

スイッチプレート・1連用

（ホワイト）

5WT8101W

（ホワイト）

掃除機などの電源に掃除機の電源の抜き差しも腰をかがめなくてすみます。

廊下に

ドライヤーなどの電源に洗面台からの

はね水防止効果もあります。

洗面所に

扇風機や電気暖房器などの電源に一時的にその部屋で使いたい機器のコンセントとして便利。

各居室に

センサ付 照明器具 電源AC

100V

〈接地側〉

0 3

1 L

負荷側は1の端子に結線してください。

25.2

83.5 91.2 110 73101

24.9

21.8 22.5 23.5 21.5

8.2

あけたらコンセント

配線図（WTC5221W）

電源AC 100V 接地側（W）

緑LED L

W

切

12 21

7422.8

44 25.2 24.9

83.5 91.2 101 110

42.4

45.5 22.8

42.4

切

30.1 22.8

42.4

切

37.536

9.5

30.2

10 42.4

23.5 22.5

24.9 25.2

83.5 101 110

10

35.5

28

25.2 24.9 83.5 101 11091.4

42.4 22.5 23.5

46

11.7 21.5 10

12 19

22.7

特長おすすめ

寸法図

普段はワイドな壁スイッチとして照明をON/OFF

便利なコンセントが現れ、

電気製品の電源として使えます。

スイッチハンドルが開いた状態でもＯＮ／ＯＦＦできます︒

スイッチハンドルを開けると

注）アダプタ（大きいプラグ）は差し込みできません。

▶

コンセントを一時的に使いたい部位におすすめします。

センサ機能付照明器具の 電源スイッチとして

ほたるスイッチB ＋コンセント

シングル用（取付枠付）ダブル用（取付枠なし）トリプル用（取付枠なし）

ほたるスイッチC ＋コンセントほたるスイッチB ＋接地コンセント

絶縁枠絶縁枠絶縁枠

◆N ◆N ◆N

磁石（ハンドルを固定します）磁石（ハンドルを固定します）磁石（ハンドルを固定します）

スイッチハンドルを開けた状態

SWTC5221W^{希望小売価格}1,900^円^〈税抜〉

あけたらコンセント（ほたるスイッチB、コンセント）（ホワイト）

ほたるスイッチB AC15A 100V用コンセント 15A 125V AC

SWTC52511W

（シングル用）（ホワイト）

ネーム15A 300VAC

電源スイッチ

（WTC52511W ）

SWTC525123W 希望小売価格 700円〈税抜〉

（ダブル用）（ホワイト）

ネーム15A 300VAC

SWTC525133W 希望小売価格 700円〈税抜〉

（トリプル用）（ホワイト）

ネーム15A 300VAC

あけたらコンセント（ほたるスイッチC、コンセント）（ホワイト）

ほたるスイッチC AC15A 100V用コンセント 15A 125V AC

あけたらコンセント（ほたるスイッチB、接地コンセント）（ホワイト）

ほたるスイッチB AC15A 100V用接地コンセント 15A 125V AC 注）アダプタ（大きいプラグ）は差し込みできません。右記サイズ以下のプラグをご使用ください。 WTC5221W,WTC5222W 平形プラグ（幅32mm×高さ28mm）以下 WTC52211W 平形プラグ（幅28mm×高さ22mm）以下、接地2Pプラグ（幅28mm×高さ30mm）以下

5WTC7101W 希望小売価格 120円〈税抜〉スイッチプレート・1連用（ホワイト） 5WT8101W 希望小売価格 120円〈税抜〉（ホワイト）

ラウンド スクエア

◆H ◆3H ◆H

WTC5221W、WTC5222W、WTC52211W WTC52511W WTC525123W WTC525133W

WTF10016W WTF100152W E スイッチ換気扇・タイマスイッチ機能スイッチコンセント通信系・映像系配線器具プレート・付属品クリアハンドルラフィーネアシリーズグレーシアシリーズクラシックシリーズプラン・一覧

コスモシリーズ

ワイド

21

配線器具

3

140

適合プレート：スイッチプレート

■

■ ■ ■

(5)

在庫代理店様に在庫を

5 S^{メーカーに一定量} KL^{受注後○営業日以内に} HJ^{受注後○日以内に} ※ 地区により積送期間が異なります。状況により

スイッチ

「コスモシリーズワイド21」

スイッチ・コンセントセット

●スイッチスペースは、スイッチ、ハンドルをそれぞれお選びください。

5WTC7101W 希望小売価格 120円〈税抜〉

スイッチプレート・1連用（ホワイト）

5WT8101W 希望小売価格 120円〈税抜〉

（ホワイト）

ラウンド

スクエア

5WTC7101W^{希望小売価格}120^円^〈税抜〉

SWTC7101F（ベージュ） SWTC7101G（利休色）もあります。

5WT8101W^{希望小売価格}120^円^〈税抜〉^{（ホワイト）}

SWT8101F（ベージュ） SWT8101G（利休色）もあります。

5WT8101W^{希望小売価格}120^円^〈税抜〉

（ホワイト）

ラウンド

スクエア

SWTC7101F（ベージュ）もあります。

5WT8101W^{希望小売価格}120^円^〈税抜〉^{（ホワイト）}

SWT8101F（ベージュ）もあります。

ご注意

組み合わせ例

スイッチスペース、コンセントスペースに、適合するスイッチ・ハンドル・コンセント・プレートをお選びください。

スイッチスペース×2＋コンセントスイッチスペース＋コンセント×2

2連にてスイッチ＋コンセントを 組み合わせる場合は、

スイッチ＋コンセントプレート をご使用ください

ほたるスイッチ×2

（WT50519×2）

ハンドル×2

（WT3032W×2）

スイッチ取付枠

（WT3700020）

コンセント

（WTF1502WK）

スイッチ＋

コンセントプレート

（WTC7112W）

ラウンド プレート 組み合わせ例

スイッチ×1コ＋コンセント×1〜2コ取付可能スイッチ×2コ＋コンセント×1コ取付可能

絶縁枠

◆HN

2

◆HN

SWTF10016W^{希望小売価格}1,070^円^〈税抜〉

埋込スイッチ・コンセントセット

（ほたるスイッチＢ、コンセント）（ホワイト）

ほたるスイッチB AC15A 100V用コンセント 15A 125V AC

SWTF10025W^{希望小売価格}560^円^〈税抜〉

埋込スイッチスペース・コンセント（コンセント×2）

（ホワイト）コンセント 15A 125V AC SWTF10025F（ベージュ）

SWTF10025G（利休色）もあります。

SWTF100162W^{希望小売価格}1,760^円^〈税抜〉

埋込スイッチ・コンセントセット

（ほたるスイッチB×2、コンセント）（ホワイト）

ほたるスイッチB AC15A 100V用コンセント15A 125V AC

SWTF100152W^{希望小売価格}380^円^〈税抜〉

埋込スイッチスペース・コンセント

（スイッチスペース×2、コンセント）（ホワイト）

コンセント15A 125V AC

H

^WTF100152F^{（ベージュ）}^{もあります。}

スイッチスペース・コンセント（取付枠付）組み合わせ例スイッチ/コンセントハンドルスイッチプレート SWTF10015W

希望小売価格 380円〈税抜〉

埋込スイッチスペース・コンセント（ホワイト）

コンセント 15A 125V AC SWTF10015F（ベージュ）

スイッチスペースに ほたるスイッチCを 組み合わせた場合

SWTF10025W 希望小売価格 560円〈税抜〉

埋込スイッチスペース・

コンセント（コンセント×2）（ホワイト）

コンセント 15A 125V AC SWTF10025F（ベージュ）

スイッチスペースに ネームスイッチBを 組み合わせた場合

（コンセント、アースターミナル）（ホワイト）

コンセント 15A 125V AC

スイッチスペースに ネームスイッチBを 組み合わせた場合

（スイッチスペース×2、コンセント）（ホワイト）

H

^WTF100152F^{（ベージュ）}^{もあります。}

注）下部のコンセントは変更できません。

（WN1101SWなどの各種シングルコンセントは取付できません。）

スイッチスペースに スイッチB、

スイッチCを 組み合わせた場合

絶縁取付枠（スイッチ＋コンセント用）（化粧カバー付）

スイッチスペースに ほたるスイッチCを 組み合わせた場合 コスモシリーズワイド21 シングルコンセントが 取付可能 SWTF37111W

希望小売価格 180円〈税抜〉

絶縁取付枠（スイッチ＋コンセント用）

（化粧カバー付）（ホワイト）

SWTF37111F（ベージュ）

●化粧カバー付 SWTF37121W 希望小売価格 180円〈税抜〉

絶縁取付枠（スイッチ＋コンセント×2用）

SWTF37121F（ベージュ）

●化粧カバー付

スイッチスペースに ほたるスイッチCを 組み合わせた場合 コスモシリーズワイド21 シングルコンセント2個が 取付可能

絶縁取付枠（コンセント×2＋スイッチ用）

SWTF371211F（ベージュ）もあります。

●化粧カバー付

15A・20A兼用 埋込コンセントと アースターミナルを 組み合わせた場合 スイッチスペースに 埋込「入」「切」表示 スイッチセット取付

コンセントプラグは 厚み20mm以下の ものをご使用ください。

※1

※1 ラウンド

スクエア

※1）適合スイッチ、適合ハンドルは138・139頁をご覧ください。 ※2）適合コンセントは187・188頁のシングルコンセントをご覧ください。

埋込ほたるスイッチC

埋込スイッチB

ダブルハンドル適合

ダブルハンドル適合 トリプルハンドル適合

トリプルハンドル適合 トリプルハンドル×2適合

5WN1101SW 希望小売価格 270円〈税抜〉

埋込接地コンセント 5WT5002 希望小売価格 340円〈税抜〉

埋込スイッチC

15A・20A兼用埋込コンセント 5WT50529 希望小売価格 640円〈税抜〉

SWN1061SW 希望小売価格 340円〈税抜〉

埋込抜け止めコンセント

アースターミナル（フラット形）

SWTC526133W 希望小売価格 1,520円〈税抜〉

5WTC7101W 希望小売価格

120^円^〈税抜〉

スイッチプレート・

1連用（ホワイト）

×2

5WT8101W 希望小売価格

120^円^〈税抜〉

（ホワイト）

スイッチスペース

コンセント

×2

コンセント・

アースターミナル

スイッチスペース×2

コンセント

コンセントスペース

コンセント×2 スペースコンセント×2

スペース

＋

※2

※1

※2

※1

注）下部のコンセントは変更できません。

コスモシリーズワイド

21

配線器具

3

141

適合プレート：スイッチプレート適合プレート：スイッチプレート適合プレート：スイッチプレート適合プレート：スイッチプレート

■ ■

■

(6)

こまめにスイッチ

スイッチのＯＮ・ＯＦＦで、プラグを抜かずにムダな待機電力をカット。

① エアコン用埋込スイッチ付コンセント

② 埋込「入」「切」表示スイッチ〈20A〉＋コンセント

シーズンオフ時の待機電力カットにエアコン用埋込スイッチ付コンセントをご提案します。

高所にあるエアコンのプラグの抜き差しは危険、面倒。

プラグを抜かずにスイッチOFF。

待機電力がカットできます。

シーズンオフ時に使わないエアコンの待機電力をカット。

注）●エアコンに下記の機能が付いている場合、

スイッチ操作で待機電力をカットするとその機能が停止します。

・タイマーによる自動運転機能・リモコン待ち受け機能 ・モニター表示機能・自動掃除機能・自動除霜機能など コードがたれて

見た目が悪い。見た目も

スッキリ！

新開発20Aスイッチの採用で、エアコン用コンセント

（15A・20A兼用）との組み合わせが可能になりました。

100V用

200V用 WTF19227W プレート別売

「入」「切」表示 スイッチD 20A エアコン用 15A・20A兼用

接地コンセント

切 表示：待機電力カット時 入 表示：エアコン使用時

切 表示：待機電力カット時 入 表示：家電製品使用時 スイッチを「切」に

すれば待機電力をカットできます。

キッチン家電やテレビ、温水洗浄便座などに、

こまめにスイッチ

（埋込「入」「切」表示スイッチ〈20A〉）

とコンセントの組み合わせをご提案します。

こまめにスイッチのON/OFFによりコンセントにつながっている家電製品の待機電力をカットできます。

こまめにスイッチ

（埋込「入」「切」表示 スイッチ〈20A〉）

注）必ず家電製品の動作が停止し、主電源を切ってから、「こまめにスイッチ」を操作をしてください。

家電製品の動作が停止し、主電源スイッチを切ってから、「こまめにスイッチ」を操作しないと家電製品が故障するおそれがあります。

●家電製品に下記の機能が付いている場合、待機電力をカットするとその機能が停止します。

〈例〉 ●タイマーや時計機能およびタイマー録画機能 ^●モニター表示機能 ^●リモコン待ち受け機能 ^●待機中のデータ取得機能など

各種コンセント

コンセント コンセント 20Ａ

分岐 ブレーカ

分電盤に通常搭載される分岐ブレーカは20Ａ。

コンセント コンセント 20Ａ

分岐 ブレーカ

こまめにスイッチ

〈20A〉

分岐ブレーカの交換不要。

コンセント コンセント 15Aスイッチ

15Ａ 分岐 ブレーカ

スイッチ定格15Aのため15A分岐ブレーカへの 付け替えが必ず必要です。

こまめにスイッチは定格20Ａなので、コンセント回路で安心してご使用いただけます。

通常のコンセント回路従来の15Ａスイッチとコンセントを

組み合わせてご使用の場合こまめにスイッチ〈20A〉とコンセントを

組み合わせてご使用の場合

ご注意

ライトグリーンコンセント

「こまめにスイッチ」が

どのコンセントとつながっているかが色で判断・区別できます。

「こまめにスイッチ」に対応する

コンセントをライトグリーン色で識別

さらに「こまめにスイッチ」とコンセントの対応が文字でわかるように

「ネームスイッチカード＋プレートシール」をご用意しました。

常時通電 している コンセント

こまめにスイッチ こまめにスイッチ

ネームスイッチカード ^プレート

シールプレート

シール WTF19317W

プレート別売 エアコン用 15A・20A兼用 アースターミナル付 接地コンセント

「入」「切」表示 スイッチB 20A 切 表示：待機電力カット時

入 表示：エアコン使用時

スイッチを「切」にすれば待機電力をカットできます。

注）エアコンが故障するおそれがありますので、必ずエアコンの動作が停止してからスイッチ操作を行ってください。

長期間ご使用にならない場合の待機電力をカットするスイッチです。

エアコンのオン・オフには使用しないでください。

②埋込「入」「切」表示スイッチ〈20A〉とコンセントの組み合わせパターン

電源 AC 100V 接地側（W）

W

電源 AC 100V 接地側（W）

W

スイッチとコンセントを同じプレートに組み合わせて設置。

●１ヵ所にまとめることができます。 ●離れた場所からON/OFFできます。

スイッチとコンセントを別々の位置に設置。

パターン① パターン②

このスイッチを OFFすると

このコンセントに つながっている機器の 待機電力をカット。

このコンセントに つながっている機器の

待機電力をカット。 このコンセントにつながってい

る機器の待機電力をカット。

このコンセントにつながってい る機器の待機電力をカット。

こまめにスイッチ こまめにスイッチ こまめにスイッチ こまめにスイッチ

このスイッチを OFFすると

●結線の イメージ

につながてい トに
