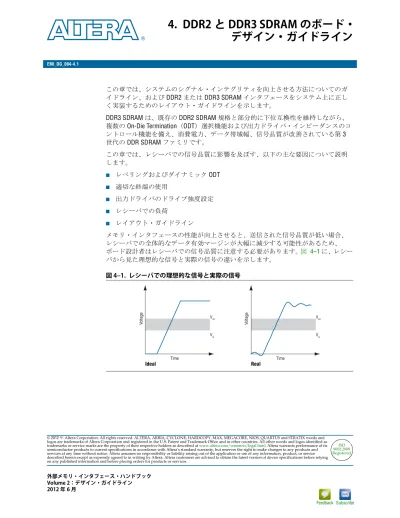

DDR2とDDR3 SDRAMのボード・デザイン・ガイドライン、外部メモリ・インタフェース・ハンドブック、Volume 2、第4章

(1)

EMI_DG_004-4.1

© 2012 年 Altera Corporation. All rights reserved. ALTERA, ARRIA, CYCLONE, HARDCOPY, MAX, MEGACORE, NIOS, QUARTUS and STRATIX words and logos are trademarks of Altera Corporation and registered in the U.S. Patent and Trademark Office and in other countries. All other words and logos identified as trademarks or service marks are the property of their respective holders as described at www.altera.com/common/legal.html. Altera warrants performance of its semiconductor products to current specifications in accordance with Altera's standard warranty, but reserves the right to make changes to any products and services at any time without notice. Altera assumes no responsibility or liability arising out of the application or use of any information, product, or service

ISO 9001:2008 Registered

デザイン・ガイドライン

この章では、システムのシグナル・インテグリティを向上させる方法についてのガイドライン、および DDR2 または DDR3 SDRAM インタフェースをシステム上に正しく実装するためのレイアウト・ガイドラインを示します。 DDR3 SDRAM は、既存の DDR2 SDRAM 規格と部分的に下位互換性を維持しながら、複数の On-Die Termination（ODT）選択機能および出力ドライバ・インピーダンスのコントロール機能を備え、消費電力、データ帯域幅、信号品質が改善されている第 3 世代の DDR SDRAM ファミリです。この章では、レシーバでの信号品質に影響を及ぼす、以下の主な要因について説明します。 ■ レべリングおよびダイナミック ODT ■ 適切な終端の使用 ■ 出力ドライバのドライブ強度設定 ■ レシーバでの負荷 ■ レイアウト・ガイドラインメモリ・インタフェースの性能が向上させると、送信された信号品質が低い場合、レシーバでの全体的なデータ有効マージンが大幅に減少する可能性があるため、ボード設計者はレシーバでの信号品質に注意する必要があります。図 4–1 に、レシーバから見た理想的な信号と実際の信号の違いを示します。 図 4‒1. レシーバでの理想的な信号と実際の信号 Ideal Real V oltage VIH _Voltage VIH VIL VIL Time Time 6? 2012? EMI_DG_004-4.1

(2)

更に、この章では、各種終端方法とそれらがレシーバの信号品質に及ぼす影響を比較します。また、レシーバでのシグナル・インテグリティを最適化するために、 FPGA の適切なドライブ強度設定、および信号品質上のコンポーネント対 DIMM コンフィギュレーションなどのように別のローディング・タイプの効果について説明します。この章の目的は、様々な種類の終端方法間のトレード・オフ、出力ドライブ強度の影響、および負荷について理解し、複数の組み合わせをすばやく検討し、設計に最適な設定を選択することです。

レべリングおよびダイナミック ODT

JEDEC 規格で定められているとおり、DDR3 SDRAM DIMM では、アドレス、コマンド、およびクロックの各信号には必ずフライバイ・トポロジーを使用します。この標準 DDR3 SDRAM トポロジーでは、リード・レベリングとライト・レベリング機能

を備えた UniPHY または ALTMEMPHY 付きの Altera®_{DDR3 SDRAM コントローラを使用}

する必要があります。

ディスクリート DDR3 SDRAM コンポーネントを使用するときに DDR3 SDRAM の完全な互換性を保つため、カスタム PCB 上で JEDEC DDR3 UDIMM フライバイ・トポロジーを模倣することをお勧めします。

1 Arria®_{II、Arria V、および Cyclone}®_{V デバイスは、リード・レベリングおよびライト・}

レベリング機能を搭載した DDR3 SDRAM に対応していないため、標準の DDR3 SDRAM フライバイ・アドレス、コマンド、およびクロック・レイアウト・トポロジーを使用した標準の DDR3 SDRAM DIMM または DDR3 SDRAM コンポーネントには対応していません。

(3)

リード・レベリングおよびライト・レベリング

DDR2 SDRAM と DDR3 SDRAM の主な相違点の 1 つは、レベリング機能の使用です。シグナル・インテグリティを改善してより高周波な動作に対応するために、クロック、コマンドおよびアドレス・バス信号のためのフライバイ終端方式が JEDEC 委員会により定められました。フライバイ・トポロジーでは、クロック、アドレス、およびコマンド信号が DIMM を通過するときに、すべての DRAM でデータとストローブ間にフライト・タイム・スキューを意図的に発生させることで、同時スイッチング・ノイズ（SSN）を減らします（図 4–2 ）。フライバイ・トポロジーによりフライト・タイム・スキューが発生するため、JEDEC 委員会は DDR3 SDRAM に対するライト・レベリング機能を導入しました。このため、コントローラはバイト・レーンごとにタイミングを調整することにより、このスキューを補償しなければなりません。書き込み時には、DIMM 上のコンポーネントに到達するクロックと一致するように、 DQS グループは別々の時刻に起動されますが、メモリ・クロックと DQS 間で定義される t_DQSS± 0.25 tCKのタイミング・パラメータに適合する必要があります。読み出し動作時には、メモリ・コントローラはフライバイ・トポロジーによって生

じる遅延を補正する必要があります。Stratix®_{III、Stratix IV、および Stratix V FPGA に}

は、データを適切にキャプチャするためにアラインメント・レジスタと同期レジスタが I/O エレメント（IOE）に組み込まれています。 DDR2 SDRAM では、ドライブ強度設定は「フル」と「低」の 2 つのみで、それぞれ 18Ω と 40 Ω の出力インピーダンスに対応します。これらの出力ドライブ強度設定は静的設定であり、キャリブレーションされません。そのため、出力インピーダンスは、電圧と温度のドリフトに従って変化します。 図 4‒2. ライト・レベリングを必要とする DDR3 DIMM フライバイ・トポロジー V_TT

Data Skew Calibrated Out at Power Up with Write Leveling

Da

ta

Ske

w

Command, Address, Clock in

(4)

DDR3 SDRAM では、プログラマブル・インピーダンス出力バッファが使用されます。現在、34_{Ω と 40 Ω の 2 つのドライブ強度設定があります。40 Ω ドライブ強度設定} は現在、JEDEC が定義した予約仕様になっていますが、一部のメモリ・ベンダで提供されているため DDR3 SDRAM 上でも使用可能です。出力インピーダンス設定について詳しくは、それぞれのメモリ・ベンダのデータシートを参照してください。ドライブ強度設定は、モード・レジスタ 1（MR1）に定義されているメモリ・モード・レジスタをプログラミングして選択します。出力ドライバ・インピーダンスをキャリブレーションするためには、精度の高い外部抵抗 RZQ は ZQ ピンと VSSQ を接続します。この抵抗の値は 240_{Ω ± 1% でなければなりません。}

DDR3 SDRAM DIMM を使用している場合、RZQ は DIMM にはんだ付けされているので、RZQ のためにボードをレイアウトする必要はありません。出力インピーダンスは初期化中に設定されます。電源投入後に出力ドライバ・インピーダンスをキャリブレーションするには、DDR3 SDRAM に、初期化の一部としてキャリブレーション・コマンドとリセット・プロシージャが必要です。DDR3 SDRAM はコントローラがキャリブレーション・コマンドを発行したときに定期的に更新されます。キャリブレーションされた出力インピーダンスだけでなく、DDR3 SDRAM では、同一の精度の高い外部抵抗 RZQ を介してキャリブレーションされたパラレル ODT にも対応します。この ODT は、DDR3 SDRAM 内でマージされた出力ドライバ構造体を使用することで実行でき、DQ と DQS ピンのピン・キャパシタンスの向上にも役立ちます。DDR3 SDRAM が対応する ODT 値は、RZQ が 240_{Ωの場合、220 Ω、30 Ω、40 Ω、} 60Ω、および 120 Ω となります。 DDR3 SDRAM には、出力ドライバ・インピーダンスと ODT のキャリブレーションに関するコマンドが 2 つあります。1 つ目のキャリブレーション・コマンドである ZQ CALIBRATION LONG（ZQCL）は多くの場合、最初の電源投入時または DDR3 SDRAM がリセット状態にあるときに使用されます。このコマンドにより、出力ドライバ・インピーダンスと ODT が初期温度および電圧状態にキャリブレーションされ、製造によるさまざまなプロセスの変化が補償されます。初期化またはリセット時に、コントローラは ZQCL コマンドを発行した場合、完了までに 512 メモリ・クロック・サイクルがかかります。それ以外の場合は、完了までに 256 メモリ・クロック・サイクルがかかります。コントローラは、通常動作時に、温度または電圧の変化を追跡するために 2 つ目のキャリブレーション・コマンドである ZQ CALIBRATION SHORT （ZQCS）を使用します。ZQCS コマンドの完了には 64 メモリ・クロック・サイクルがかかります。ZQCS コマンドでは修正しきれないほど多くのインピーダンス・エラーがある場合は、ZQCL コマンドを使用してください。 DDR3 SDRAM での ZQ キャリブレーションの使用について詳しくは、Micron 社のアプリケーション・ノート TN-41-02「DDR3 ZQ Calibration」を参照してください。

(5)

ダイナミック ODT

ダイナミック ODT は、DDR3 SDRAM の新機能なので、DDR2 SDRAM では使用できません。ダイナミック ODT では、モード・レジスタ・セット（MRS）コマンドを発行しないで ODT 設定を変更できます。ダイナミック ODT を有効にした場合、書き込み動作がないときには、DDR3 SDRAM は RTT_NORM の終端設定で終端します。書き込み動作があると、DDR3 SDRAM は RTT_WR の設定で終端します。 RTT_NORM および RTT_WR の値は、モード・レジスタMR1 と MR2 をプログラミングすることで事前に設定されます。図 4–3 に、ダイナミック ODT を有効にした場合の ODT の動作を示します。

2 DIMM DDR3 SDRAM コンフィギュレーションでは、ダイナミック ODT は、アクセス中のモジュールでのジッタの減少に役立ち、セカンダリ・モジュールからの反射を最小限に抑えます。

f DDR3 SDRAM でのダイナミック ODT の使用について詳しくは、Micron 社のアプリケー

ション・ノート「TN-41-04DDR3 Dynamic On-Die Termination」を参照してください。

Stratix III および Stratix IV デバイスのダイナミック OCT

Stratix III および Stratix IV デバイスは、すべての I/O バンクの双方向 I/O に対して、オン・オフ・ダイナミック直列および並列終端に対応しています。ダイナミック OCT は、Stratix III および Stratix IV FPGA デバイスの新機能です。ダイナミック並列終端は、双方向 I/O がレシーバとして動作するときにのみイネーブルされ、ドライバとして動作するときはディセーブルされます。同様に、ダイナミック直列終端は、双方向 I/O がドライバとして動作するときにのみイネーブルされ、レシーバとして動作するときはディセーブルされます。ダイナミック OCT のデフォルト設定は、直列終端であり、インタフェースがアイドル状態、つまり、アクティブなリードまたはライトなしの時に、電力を節約されます。 図 4‒3. ダイナミック ODT: 書き込み前後に ODT がアサートされるときの動作 (1) 図 4‒3 の注：

(6)

1 また、OCT のダイナミック・コントロール動作は、バッファの出力イネーブル信号とは分離されます。そのため、UniPHY IP では、読み出しサイクル時にのみ並列 OCT をイネーブルでき、インタフェースがアイドル状態のときは電力が節約されます。データの方向に応じてシグナル・インテグリティが最適化されるので、この機能は任意の高性能双方向パスを終端するのに役立ちます。また、ダイナミック OCT では、 ODT に対応しているメモリ・デバイス（DDR3 SDRAM など）とともに使用されるときは、外部終端抵抗が不要になるため、コストを削減できるだけでなくボード・レイアウトも簡素化できます。

ただし、Stratix III および Stratix IV FPGA デバイスのダイナミック OCT は、前項で説明した DDR3 SDRAM のダイナミック ODT とは異なります。これらの機能を同一のものとして扱うことはできません。

f StratixIII FPGA のダイナミック OCT 機能について詳しくは、「Stratix IIIデバイス・ハンド

ブックVolume 1」の「 Stratix IIIデバイスのI/O機能」の章を参照してください。

f Stratix IV FPGA のダイナミック OCT 機能について詳しくは、「Stratix IV デバイス・ハン

ドブック Volume 1」の「Stratix IVデバイスのI/O機能」の章を参照してください。

図 4‒4. Stratix III および Stratix IV FPGA デバイス間のダイナミック OCT

Driver Receiver Driver Receiver 50 Ω VREF = 0.75 V DDR3 DIMM FPGA 50 3" Trace Length DDR3 Component RS = 15Ω 34 W 100 W 100 W VREF = 0.75 V Driver Receiver Driver Receiver VREF = 0.75 V DDR3 DIMM FPGA 50 W 3" Trace Length DDR3 Component RS = 15Ω 34 Ω 100Ω 100 Ω VREF = 0.75 V 50 Ω Ω

(7)

Stratix V デバイスのダイナミック OCT

Stratix V のデバイスは、ダイナミック OCT 機能をサポートし、より柔軟性を提供します。Stratix V OCT キャリブレーションは、各 OCT ブロックに存在する 1 つの RZQ ピンを使用します。別の OCT 値を実装するために、RZQ ピンのリファレンス抵抗として、次のいずれかを使用できます。 ■ 240Ω リファレンス抵抗 —34 Ω、40 Ω、48 Ω、60 Ω、および 80 Ω の RSOCT 抵抗および 20_{Ω、30 Ω、40 Ω、および 120 Ω の RT}OCT 抵抗を実装します。 ■ 100Ω リファレンス抵抗 —25 Ω と 50 Ω の RSOCT 抵抗、および 50_{Ω の RT}OCT 抵抗を実装します。

f Stratix IV FPGA のダイナミック OCT 機能について詳しくは、「Stratix V デバイス・ハンド

ブックVolume 1」の 「Stratix VデバイスのI/O 機能」の章を参照してください。

DDR2 SDRAM のボード終端

DDR2 は 4 つの異なる終端を含む統治 Stub-Series Terminated Logic（SSTL）、JESD8-15a

に対する JEDEC 規格に準拠しています。 SSTL の一般に使用される 2 つの終端方法は、以下のようにあります。 ■ 直列抵抗を接続したまたは接続しない出力負荷のシングル並列終端（JESD8-15a に記載された Class I） ■ 直列抵抗を接続したまたは接続しない出力負荷のダブル並列終端（JESD8-15a に記載された Class II）選択した信号の種類に応じて、いずれかの終端方法を使用できます。デザインの FPGA および SDRAM メモリ・デバイスに応じて、外部終端方法または内部終端方法を選択できます。システム・コスト削減と PCB レイアウト・デザイン簡素化に対する要件が高まるにつれて、伝送線路上に並列終端を配置せずに、メモリ・インタフェースとメモリ間にポイント・ツー・ポイント接続を使用する場合があります。このケースでは、選択したデバイス上で提供された FPGA 側の On-Chip Termination（OCT）と SDRAM 側の On-Die Termination （ODT）などの内部終端を活用することができます。

(8)

外部並列終端

外部終端を使用する場合は、デザインに最適なトポロジーを決定するために終端抵抗の位置を検討する必要があります。図 4–5 および図 4–6 に、フライバイ・トポロジーと非フライバイ・トポロジーの最も一般的に使用される 2 つの終端トポロジーを示します。フライバイ・トポロジー（図 4–5 参照）の場合は、レシーバの後に並列終端抵抗を配置します。この終端配置により、非フライバイ・トポロジーでの望ましくない終端されていないスタブを解決できます。ただし、このトポロジーを使用すると、コスト増となり配線も複雑になります。Stratix II Memory Board 2 は、並列終端抵抗の配置にフライバイ・トポロジーを使用します。Stratix II Memory Board 2 は、アルテラ内部でのみ使用可能なメモリ・テスト・ボードであり、アルテラのメモリ・インタフェースをテストおよび検証する目的で使用されます。 図 4‒5. 並列抵抗のフライバイ配置 図 4‒6. 並列抵抗の非フライバイ配置 FPGA Driver Board Trace DDR2 SDRAM DIMM (Receiver) Board Trace R_T = 50 Ω VTT FPGA Driver DDR2 SDRAM DIMM (Receiver) R_T = 50 Ω VTT

(9)

非フライバイ・トポロジー（図 4–6 参照）では、ドライバとレシーバの間に（レシーバに近接して）並列終端抵抗を配置します。この終端配置ではボード・レイアウトが簡単になりますが、終端抵抗とレシーバとの間が短い終端されていないスタブとなります。終端されない伝送線路では、レシーバにリンギングと反射が生じます。外部終端を使用しない場合、DDR2 は ODT を提供し、アルテラの FPGA は様々なレベルの OCT のサポートがあります。ボードの消費電力を低減し、必要なボード面積を減らすために ODT と OCT を使用して検討する必要があります。

On-Chip Termination（チップ内終端）

OCT テクノロジは、Arria II GX、Arria II GZ、Arria V、Cyclone III、Cyclone IV、Cyclone V、

Stratix III、Stratix IV、および Stratix V で提供されます。表 4–1 には、各デバイスの　

OCT サポートの範囲をまとめます。SSTL-18 は、アルテラの FPGA で DDR2 メモリ・インタフェースにサポートされる規格であるため、この表では、SSTL-18 規格に関する情報を提供します。チップ内直列終端（R_S）は、出力および双方向バッファでのみサポートされます。キャリブレーション付きの R_Sの値は、 R_UPおよび R_DNピンに接続される Class II の 25Ω および Class I の 50 Ω の抵抗に対してキャリブレーションされ、25 Ω または 50Ω の ± 1% に調整されます。チップ内並列終端（RT）は、入力および双方向バッファでのみサポートされます。R_T の値は RUPおよび RDNピンに接続される 100Ω に対してキャリブレーションされます。キャリブレーションは、デバイス・コンフィギュレーションの最後に実行されます。ダイナミック OCT は双方向 I/O バッファでのみサポートされます。 表 4‒1. On-Chip Termination 方法 終端方法 SSTL-18 FPGA デバイス Arria II GX Arria II GZ Arria V

Cyclone III および Cyclone IV Cyclone V Stratix III および Stratix IV Stratix V(1) カラムと ロウ I/O カラムと ロウ I/O カラムと ロウ I/O カラムと ロウ I/O カラムと ロウ I/O カラムと ロウ I/O カラム I/O キャリブレーションなし直列 On-Chip Termination Class I 50 50 50 50 50 50 50 Class II 25 25 25 25 25 25 25 キャリブレーション付き直列 On-Chip Termination Class I 50 50 50 50 50 50 50 Class II 25 25 25 25 25 25 25 キャリブレーション付き並列 On-Chip Termination Class I および Class II — 50 50 — 50 50 50

(10)

ダイナミック OCT 方法は、Stratix III、Stratix IV、および Stratix V FPGA でのみ使用可能です。ダイナミック OCT 方法によって、直列終端（R_S）と並列終端（R_T）が可能になり、データ転送中にダイナミックにオンおよびオフすることができます。直列終端および並列終端は、インタフェースのリード・サイクルとライト・サイクルに応じて、オンまたはオフになります。ライト・サイクル中に、ライン・インピーダンスにマッチするように R_Sがオン、R_Tがオフになります。Stratix IV FPGA がバスの遠端で終端を実装するので、リード・サイクル中に R_Sがオフ、R_Tがオンになります（図 4–7 ）。

推奨終端方法

表 4–2 に、主要な DDR2 メモリ・インタフェース信号用の推奨終端方法を提供します。信号は、データ（DQ）、データ・ストローブ（DQS/DQSn）、データ・マスク（DM）、クロック（mem_clk/mem_clk_n）およびアドレスとコマンド信号が含まれています。アドレス、コマンド、およびメモリ・クロック・ピンは複数の負荷に接続される複数の DDR2 SDRAM コンポーネントとインタフェースする場合、次の手順に従います。 1. これらの信号の新スルー・レートを取得するために、システムをシミュレートします。 2. シミュレーション結果に基づいて、DDR2 SDRAM データシートからディレーティング tIS と tIH 仕様を使用します。 3. タイミング・ディレーティングは、インタフェースがタイミング要件を失敗した場合、負荷を下げ、これらの信号の重複を考慮し、それ故にタイミングを向上させます。 1 アルテラは、フィジカル終端でなく、ドライブ強度に参照するために、この表に Class I および Class II 終端を使用します。 1 正しい機能を確認にするために、システムのデザインをシミュレートする必要があります。 図 4‒7. メモリ・インタフェースのダイナミック OCT

Stratix III (TX) DDR2 DIMM Stratix III (RX) DDR2 DIMM

Write Cycle Read Cycle

OE OE

VTT VTT VTT

(11)

表 4‒2. 終端推奨値 ( その１ ) (1) デバイス・ ファミリ 信号の種類 SSTL 18 IO 規格 (2)_,(3)_,(4)_,(5)_,(6) FPGA エンド・ ディスクリート終 端 メモリ・エンド終端 1 ( ランク /DIMM) メモリ I/O 規格 Arria II GX DDR2 コンポーネント DQ Class I R50 CAL VTT ディスクリートへの 50 Ω 並列 ODT75 (7) HALF(8)

DQS DIFF(13) _{DIFF Class R50 CAL} VTT ディスクリー

トへの 50 Ω 並列 ODT75 (7) HALF(8)

DQS SE(12) _{Class I R50 CAL} VTT ディスクリー

トへの 50 Ω 並列 ODT75 (7) HALF(8)

DM Class I R50 CAL N/A ODT75 (7) _N/A

アドレスおよ

びコマンド Class I MAX N/A

VTT ディスクリートへ

の 56 Ω 並列 N/A

クロック DIFF Class I R50 CAL N/A ×1 = 100 Ω 差動

(10)

×2 = 200 Ω 差動 (11) N/A

DDR2 DIMM

DQ Class I R50 CAL VTT ディスクリー

トへの 50 Ω 並列 ODT75 (7) FULL(9)

DQS DIFF(13) _{DIFF Class I R50 CAL} VTT ディスクリー

トへの 50 Ω 並列 ODT75 (7) FULL(9)

DQS SE(12) _{Class I R50 CAL} VTT ディスクリー

トへの 50 Ω 並列 ODT75 (7) FULL(9)

アドレスおよ

クロック DIFF Class I R50 CAL N/A N/A =DIMM 上 N/A

Arria V および Cyclone V

DDR2 コンポーネント

DQ Class I R50/P50 DYN

CAL N/A ODT75

(7) _HALF(8)

DQS DIFF(13) DIFF Class I R50/P50

DYN CAL N/A ODT75(7) HALF(8)

DQS SE(12) Class I R50/P50 DYN

CAL N/A ODT75

(7) _HALF(8)

DM Class I R50 CAL N/A ODT75(7) _N/A

アドレスおよ

V_TT ディスクリートへ

クロック DIFF Class I R50 NO CAL N/A ×1 = 100 Ω 差動

(10)

(12)

DDR2 DIMM

CAL N/A ODT75(7) FULL(9)

DYN CAL N/A ODT75

(7) _FULL(9)

CAL N/A ODT75(7) FULL(9)

DM Class I R50 CAL N/A ODT75(7) _N/A

アドレスおよ

クロック DIFF Class I R50 NO CAL N/A N/A =DIMM 上 N/A

表 4‒2. 終端推奨値 ( その２ ) (1) デバイス・ ファミリ 信号の種類 SSTL 18 IO 規格 (2)_,(3)_,(4)_,(5)_,(6) FPGA エンド・ ディスクリート終 端 メモリ・エンド終端 1 ( ランク /DIMM) メモリ I/O 規格

(13)

Cyclone III および Cyclone IV DDR2 コンポーネント DQ/DQS Class I 12 mA VTT ディスクリートへの 50 Ω 並列 ODT75 (7) ハーフ(8) DM Class I 12 mA N/A V_TT ディスクリートへの 56 Ω 並列 N/A アドレスおよ

びコマンド Class I MAX N/A N/A

クロック Class I 12 mA N/A ×1 = 100 Ω 差動 (10) ×2 = 200 Ω 差動(11) N/A DDR2 DIMM DQ/DQS Class I 12 mA _{トへの 50}VTT ディスクリー Ω 並列 ODT75 (7) FULL(9)

DM Class I12 mA N/A

の 56 Ω 並列

N/A アドレスおよ

びコマンド Class I MAX N/A N/A

クロック Class I 12 mA N/A N/A =DIMM 上 N/A

Arria II GZ、Stratix III、Stratix IV、および Stratix V

DDR2 コンポーネント

CAL N/A ODT75

(7) _HALF(8)

DYN CAL N/A ODT75 (7) HALF(8)

DQS SE(12) DIFF Class I R50/P50

DYN CAL N/A ODT75

(7) _HALF(8)

アドレスおよ

V_TT ディスクリートへ

クロック DIFF Class I R50 NO CAL N/A x1 = 100 Ω 差動

(10) x2 = 200 Ω 差動 (11) N/A 表 4‒2. 終端推奨値 ( その３ ) (1) デバイス・ ファミリ 信号の種類 SSTL 18 IO 規格 (2)_,(3)_,(4)_,(5)_,(6) FPGA エンド・ ディスクリート終 端 メモリ・エンド終端 1 ( ランク /DIMM) メモリ I/O 規格

(14)

DDR2 DIMM

CAL N/A ODT75 (7) FULL (9)

DYN CAL N/A ODT75

(7) _FULL(9)

CAL N/A ODT75 (7) FULL (9)

アドレスおよ

クロック DIFF Class I R50 NO CAL N/A N/A = DIMM 上 N/A

表 4‒2 の注： (1) N/A は適用されません。 (2) R は直列抵抗です。 (3) P は並列抵抗です。 (4) DYN はダイナミック OCT です。 (5) NO CAL はきゃリブレーションなしの OCT です。 (6) CAL はキャリブレーション付きの OCT です。 (7) メモリ上の ODT75 対 ODT50 は、オーバーシュート / アンダーシュートの制限された増加に伴い、より多くのアイの開くの効果があります。 (8) HALF は低ドライブ強度です。 (9) FULL はフルドライブ強度です。 (10) x1 はシングル・デバイスの負荷です。 (11) x2 は 2 デバイスの負荷です。例えば、シングル・クロック・ペアでシングル・ランク DIMM 上の 9 デバイスの 2 つを供給することができます。 (12) DQS SE はシングル・エンド DQS です。 (13) DQS DIFF は差動 DQS です。 表 4‒2. 終端推奨値 ( その４ ) (1) デバイス・ ファミリ 信号の種類 SSTL 18 IO 規格 (2)_,(3)_,(4)_,(5)_,(6) FPGA エンド・ ディスクリート終 端 メモリ・エンド終端 1 ( ランク /DIMM) メモリ I/O 規格

(15)

ダイナミック On-Chip Termination

終端方法は、SSTL 18 I/O の JEDEC 規格 JESD8-15a で規定されています。ダイナミック OCT は Stratix III および Stratix IV デバイスで使用可能です。Stratix III FPGA（ドライバ）が DDR2 SDRAM DIMM（レシーバ）に書き込んでいるとき、直列 OCT は伝送ラインのインピーダンスと一致するためにダイナミックにイネーブルされます。その結果、反射を大幅に低減できます。同様に、FPGA が DDR2 SDRAM DIMM を読み出しているときには、並列 OCT は動的にイネーブルされます。

f 終端抵抗の適切な値を設定する方法については、「Stratix IIIデバイス・ハンドブック」

の「Stratix IIIデバイスのI/O機能」の章、および「Stratix IVデバイス・ハンドブック」の I「/O Features in Stratix IVデバイスのI/O機能」の章を参照してください。

FPGA によるメモリへの書き込み

図 4–8 に、FPGA がメモリへの書き込みを実行する時に、ダイナミック直列 OCT 方法を示します。ダイナミック直列 OCT を使用する利点は、ドライバが伝送線路をドライブしているとき、非外部抵抗終端を備えた伝送線路がマッチングすることです。 図 4‒8. メモリ上の ODT を使用するダイナミック直列 OCT 方法 FPGA DDR2 DIMM DDR2 Component R_S = 22 Ω Driver _Driver Receiver 50 Ω

3” Trace Length Receiver

50 Ω

150 Ω

150 Ω 100Ω

(16)

図 4–9 および図 4–10 に、DDR2 SDRAM DIMM への書き込みのシミュレーションと測

定結果を示します。このシステムは、最大ドライブ強度の FPGA で測定された 50_Ω

キャリブレーションされた並列 OCT および DIMM 上の 75Ω ODT の Class I 終端を使用

します。シミュレーションとベンチの両方の測定は、200 pS/div および 200 mV/div で測定されます。

図 4‒9. FPGA によるメモリへの書き込み時の HyperLynx シミュレーション

(17)

表 4–3 は、DDR2 SDRAM DIMM での信号のシミュレーションとボード測定の比較を示します。表 4–3 のデータ、および図 4–9 と図 4–10 は、FPGA がメモリへの書き込みを行うとき、ベンチ測定値はシミュレーション測定値に厳密にマッチングすることを推奨します。それが外部終端の必要性を取り除きながら、双方向 I/O の直列ダイナミック On-Chip Termination 方法を使用して、信号の整合性を維持することを示します。 I/O 規格に応じて、メモリ・インタフェースを設計する際は、表 4–3 に記載されている 4 つのパラメータを考慮する必要があります。シミュレーションとボード測定結果は似ているように見えますが、主なパラメータを測定すると不一致があります。シミュレーションは I/O のデューティ・サイクル歪み、クロストーク、またはボードのパワー・プレーン劣化を完全にモデル化しているわけではありませんが、ボードの性能についての適正な目安となります。メモリ・インタフェースでは、データを正しくキャプチャするための十分なウィンドウがあるかどうか判断するときにアイの幅が重要です。アイの高さについては、大半のメモリ・インタフェースが電圧リファレンス形式の I/O 規格（この場合は、 SSTL-18）を使用しますが、VIL および VIH の上下に十分なアイ開口部がある限り、データを正しくキャプチャするのに十分なマージンがあるはずです。ただし、クロストークなどの影響は考慮されていないため、最適なアイの高さが得られるようにシステムを設計することが重要です。アイの高さは、メモリ・インタフェースを備えたシステム全体のマージンに影響を及ぼします。 f オーバシュートとアンダシュートを決定するときは、メモリ・ベンダに問い合わせてください。信頼性の問題を回避するために、メモリ・ベンダは一般に入力電圧について最大制限を規定します。 表 4‒3. FPGA によるメモリへの書き込み時の信号の比較 (1) アイの幅 (ns) (2) アイの高さ (V) オーバシュート (V) アンダシュート (V) シミュレーション 1.194 0.740 N/A N/A ボード測定 1.08 0.7 N/A N/A 表 4‒3 の注： (1) N/A は適用されません。

(2) アイの幅は、VIH/VIL(ac) = VREF ± 250 mV から VIH/VIL(dc) = VREF ±125 mV に測定されます。ここで、VIH

(18)

FPGA によるメモリからの読み出し

図 4–11 に、FPGA がメモリから読み出しを行う際に、ダイナミック並列終端方法を示します。DDR2 SDRAM DIMM が伝送線路をドライブしているとき、FPGA 側の終端

50Ω プルアップ抵抗が伝送線路とマッチングするため、リンギングと反射が最小に

なります。図 4–12 に、DDR2 SDRAM DIMM からの読み出しのシミュレーションと測

定結果を示します。このシステムは、最大ドライブ強度の FPGA エンドで測定された

50Ω キャリブレーションされた並列 OCT およびメモリ上の 75 Ω ODT の Class I 終端

を使用します。シミュレーションとベンチの両方の測定は、200 pS/div および 200 mV/div で測定されます。

表 4–4 に、シミュレーションと FPGA エンドでの信号のボード測定値との比較を示します。

図 4‒11. メモリ側に直列抵抗を使用したダイナミック並列 OCT 方法

FPGA DDR2 DIMM Full Strength

DDR2 Component

R_S = 22 Ω

Driver _Driver

Receiver

50 Ω

3” Trace Length Receiver

100 Ω 100 Ω 図 4‒12. FPGA によるメモリからの読み出し時の Hyperlynx シミュレーションとボード測定 表 4‒4. FPGA によるメモリからの読み出し時の信号の比較(1)_,(2) アイの幅 (ns) (3) アイの高さ (V) オーバシュート (V) アンダシュート (V) シミュレーション 1.206 0.740 N/A N/A ボード測定 1.140 0.680 N/A N/A 表 4‒4 の注： (1) メモリ DIMM 上のドライブ強度は Full に設定されます。 (2) N/A は適用されません。

(3) アイの幅は、VIH/VIL(ac) = VREF ± 250 m から VIH/VIL(dc) = VREF ±125 mV に測定されます。ここで、VIH

(19)

表 4–4 のデータ、および図 4–13 は、FPGA がメモリからの読み出しを行うとき、ベンチ測定値は、シミュレーション測定値に厳密にマッチングすることを推奨します。それが外部終端の必要性を取り除きながら、双方向 I/O の並列ダイナミック On-Chip Termination 方法を使用して、信号の整合性を維持することを示します。

On-Chip Termination （非ダイナミック）

ODT とメモリ側の直列抵抗を使用する Class I 終端方法で 50Ω の OCT 機能を使用する

場合、出力ドライバは 50_{Ω にチューニングされ、伝送線路の特性インピーダンスが}

マッチングします。図 4–13 は、FPGA の 50Ω の OCT がオンのときに ODT を使用する

Class I 終端方法を示します。

得られた信号品質は、8 mA のドライブ強度設定（ 4–52 ページの「ドライブ強度」を

参照）でのアイ開口部に類似しており、オーバシュートやアンダシュートはありません。図 4–14 は、FPGA 内に 50Ω の OCT を使用した場合のメモリ側（DDR2 SDRAM DIMM）での信号のシミュレーションと測定を示します。

図 4‒13. 50_{Ω OCT を持つ ODT を使用した Class I 終端}

FPGA DDR2 DIMM DDR2 Component R_S = 22 Ω V_REF = 0.9 V Driver _Driver Receiver 50 Ω 3” Trace Length Receiver V VREF 50 Ω 図 4‒14. FPGA によるメモリへの書き込み時の HyperLynx シミュレーションと測定

(20)

表 4–5 は、ODT とメモリ側の直列抵抗を使用した Class I 終端方法の DDR2 SDRAM

DIMM における信号のデータを示します。 FPGA は 50Ω OCT でメモリに書き込みます。

FPGA に 50Ω の OCT 設定を使用すると ODT とメモリ側の直列抵抗を使用する Class I

終端の信号品質がさらに向上し、オーバシュートとアンダシュートが減少します。

50Ω の OCT の設定に加え、Stratix II デバイスには 25 Ω の OCT 設定もあり、これを使

用して Class II 終端の伝送線路での信号品質を向上させることができます。図 4–15

は、FPGA の 25Ω の OCT がオンのときに ODT を使用する Class II 終端方法を示しま

す。 表 4‒5. 50_{Ω OCT と 8 mA のドライブ強度設定に対するシミュレーションとボード測定} 結果 (1) アイの幅 (ns) アイの高さ (V) オーバシュート (V) アンダシュート (V) 50_{Ω OCT のドライブ強度設定} シミュレーション 1.68 0.82 N/A N/A ボード測定 1.30 0.70 N/A N/A 表 4‒5 の注： (1) N/A は適用されません。

図 4‒15. 25-_{Ω OCT を持つ ODT を使用した Class II 終端}

DDR2 DIMM DDR2 Component RS = 22 Ω VREF = 0.9 V Driver 50 Ω 3” Trace Length Receiver R_T = 56 Ω V_TT= 0.9 V FPGA Driver Receiver VV_REF 25 Ω

(21)

図 4–16 は、FPGA 内での 25_{Ω の OCT のドライブ強度を設定した DDR2 SDRAM DIMM} （レシーバ）での信号のシミュレーションと測定を示します。

表 4–6 は、メモリ側の直列抵抗を使用した Class II 終端の DDR2 SDRAM DIMM におけ

る信号のデータを示します。FPGA は 25_{Ω の OCT でメモリに書き込みます。}

この種類の終端方法は、DRAM のデータ（DQ）、データ・ストローブ（DQS）、データ・マスク（DM）、およびメモリ・クロック（CK）などの双方向信号のみに対して使用されます。

Class II の外部並列終端

ダブル並列（Class II）終端方法は、HSTL I/O のための JESD8-6、SSTL-2 I/O のための JESD8-9b、SSTL-18 I/O のための JESD8-15a などの JEDEC 規格に規定されます。FPGA （ドライバ）が DDR2 SDRAM DIMM（レシーバ）に書き込んでいるときには、伝送線路は DDR2 SDRAM DIMM で終端されます。同様に、FPGA が DDR2 SDRAM DIMM を読み出しているときには、DDR2 SDRAM DIMM はドライバとなり、伝送線路は FPGA （レシーバ）で終端されます。この種類の終端方法は、一般に DRAM のデータ（DQ）およびデータ・ストローブ（DQS）信号などの双方向信号に対して使用されます。 図 4‒16. FPGA によるメモリへの書き込み時の HyperLynx シミュレーションと測定 表 4‒6. 25_{Ω の OCT と 16 mA のドライブ強度設定に対するシミュレーションとボード} 測定 (1) アイの幅 (ns) アイの高さ (V) オーバシュート (V) アンダシュート (V) 25-Ω の OCT のドライブ強度設定 シミュレーション 1.70 0.81 N/A N/A ボード測定 1.47 0.51 N/A N/A 表 4‒6 の注： (1) N/A は適用されません。

(22)

FPGA によるメモリへの書き込み

図 4–17 に、FPGA がメモリへ書き込みを行う際に、Class II 終端方法を示します。 Class II 終端を使用する利点は、いずれかのドライバが伝送線路をドライブしているとき、レシーバ端に終端抵抗があるため、伝送線路がマッチングし、リンギングと反射が減少することです。図 4–18 および図 4–19 に、DDR2 SDRAM DIMM への書き込みのシミュレーションと測定結果を示します。このシステムは、ソース直列抵抗を DIMM で測定した、ドライブ強度設定が 16 mA の Class II 終端を使用します。シミュレーションはアイ開口部が良好なクリーンな信号を示しますが、DDR2 SDRAM で規定される 1.8 V 信号のわずかなオーバシュートとアンダシュートが存在します。オーバシュートとアンダシュートは、ドライバに所要ドライブ強度以上の設定を使用した伝送線路のオーバドライブ、または伝送線路の特性インピーダンスより高い外部抵抗値を使用したレシーバ側での過剰終端に起因します。オーバシュートとアンダシュートが、メモリ・ベンダの DDR2 SDRAM データシートに記載された絶対最大定格仕様を超えない限り、信頼性が損なわれることはありません。次に、シミュレーション結果と実際のボード・レベルでの測定結果の相関が取られます。 図 4‒17. メモリ側に直列抵抗を使用した Class II 終端方法 図 4‒18. FPGA によるメモリへの書き込み時の HyperLynx シミュレーション R_T = 50 Ω V_TT= 0.9 V R_T = 50 Ω V_TT= 0.9 V FPGA DDR2 DIMM DDR2 Component R_S = 22 Ω V_REF = 0.9 V V_REF Receiver Driver Receiver 16 mA 50 Ω 3” Trace Length DDR2 DIMM S = 22 Ω R DDR2 Component Ω Receiver Ω Receiver Driver

(23)

図 4–19 に、Stratix II Memory Board 2 から取得した測定結果を示します。FPGA は 16 mA のドライブ強度を使用して、Class II 終端伝送線路上で DDR2 SDRAM DIMM をドライブします。表 4–7 は、DDR2 SDRAM DIMM での信号のシミュレーションとボード測定の比較をま示します。シミュレーションを詳細に調べると、50% ～ 50% の理想的なデューティ・サイクルを示しますが、ボード測定でのデューティ・サイクルは理想的ではなく、53% ～ 47% 前後なので、シミュレーションと測定したアイの幅が違います。さらに、ボード測定は 72 ビットのメモリ・インタフェース上で行われますが、シミュレーションはシングル I/O で実行されます。 図 4‒19. FPGA によるメモリへの書き込み時のボード測定 表 4‒7. FPGA によるメモリへの書き込み時の信号の比較(1) アイの幅 (ns) (2) アイの高さ (V) オーバシュート (V) アンダシュート (V) シミュレーション 1.65 1.28 0.16 0.14 ボード測定 1.35 0.83 0.16 0.18 表 4‒7 の注： (1) FPGA のドライブ強度は 16 mA に設定されています。 (2) アイの幅は VREF ± 125 mV から測定されます。ここで、VIHと VIL は、SSTL-18 に対する JEDEC 規格に従って決定されます。

(24)

FPGA によるメモリからの読み出し

図 4–20 に、FPGA がメモリから読み出しを行う際に、Class II 終端方法を示します。 DDR2 SDRAM DIMM が伝送線路をドライブしているとき、FPGA 側の終端プルアップ抵抗が伝送線路とマッチングするため、リンギングと反射が最小になります。 図 4‒20. メモリ側に直列抵抗を使用した Class II 終端方法 RT = 56 Ω V_TT= 0.9 V RT = 56 Ω V_TT= 0.9 V

VREF VREF = 0.9 V Driver Driver Receiver 50 Ω 3” Trace Length Receiver

(25)

図 4–21 および図 4–22 には、DDR2 SDRAM DIMM に最大ドライブ強度を設定した、 FPGA 側での信号のシミュレーションと測定を示します。シミュレーションでは、ソース直列抵抗伝送線路による Class II 終端方法を使用します。FPGA は DIMM に最大ドライブ強度を設定して、メモリから読み出します。

図 4‒21. FPGA によるメモリからの読み出し時の HyperLynx シミュレーション

(26)

表 4–8 は、FPGA がメモリ（ドライバ）を読み出しているときに、FPGA から見た信号のシミュレーションとボード測定の比較を示します。シミュレーションと測定の両方ともオーバシュートやアンダシュートのないクリーンな信号と良好なアイ開口部を示します。しかし、FPGA によるメモリからの読み出し時のアイの高さは、FPGA によるメモリへの書き込み時よりも小さくなります。アイの高さの縮小は、DIMM の直列抵抗での電圧低下によるものです。メモリのドライブ強度設定がすでに最大に設定される場合は、メモリ・ドライブ強度を増やしてアイの高さを大きくすることはできません。1 つのオプションは、FPGA がメモリから読み出すときに DIMM の直列抵抗をなくすことです（ 4–54 ページの「コンポーネント対 DIMM」の項を参照）。また、メモリ付近にある外部並列抵抗をなくして、メモリ・ドライバの負荷を低減する方法もあります。DIMM コンフィギュレーションの場合には、直列抵抗が DIMM の一部であるので、後のオプションはよりよい選択です。また、FPGA がメモリに書き込まれている場合、容易に終端抵抗として使用する ODT 機能をオンにして、FPGA がメモリから読み出される場合オフにすることができます。 Class II 終端方法の結果は、DDR2 SDRAM メモリ用のデータ・ストローブやデータなどの双方向信号に最適であることを示します。レシーバの終端はドライバに戻る反射を除去し、レシーバでのリンギングを抑制します。

Class I 外部並列終端

シングル並列（Class I）終端方法とは、レシーバ側の近くに終端が配置されたことです。この終端方法は、一般に DDR2 SDRAM に対する単方向信号（例えば、クロック、アドレス、コマンド信号）を終端するために使用されます。ただし、ボードが制約されている場合はこの形式の終端方法は、時々データ（DQ）信号やデータ・ストローブ（DQS）信号などの双方向信号に使用されます。双方向信号の場合、メモリ側または FPGA 側のいずれかに終端を配置できます。この項では、メモリ側の終端を使用した ClassI 終端方法についてのみ説明します。メモリ側の終端では、信号がメモリのレシーバに達したときにインピーダンスがマッチングします。ただし、FPGA がメモリを読み出しているときには、FPGA 側には終端がないためインピーダンスのミスマッチが発生します。この項では、この終端方法の信号品質について説明します。

FPGA によるメモリへの書き込み

FPGA がメモリに書き込んでいるとき（図 4–23 ）には、メモリ側で伝送線路が並列終端され、伝送線路に対してインピーダンスがマッチングするためレシーバ側の反射が最小になります。この終端方法の利点は、1 本の外部抵抗しか必要ないことです。あるいは、外部抵抗の代わりに ODT 抵抗を使用して、この終端方法を実装することもできます。 表 4‒8. FPGA によるメモリからの読み出し時の信号の比較(1)_,(2) アイの幅 (ns) アイの高さ (V) オーバシュー ト (V) アンダシュー ト (V) シミュレーション 1.73 0.76 N/A N/A ボード測定 1.28 0.43 N/A N/A 表 4‒8 の注： (1) DDR2 SDRAM DIMM のドライブ強度は最大強度に設定されています。 (2) N/A は適用されません。

(27)

ODT 抵抗と外部終端抵抗の比較について詳しくは、 4–30 ページの「ODT による Class I 終端」を参照してください。

図 4–24 は、メモリ側に抵抗を使用した Class I 終端のメモリ（DDR2 SDRAM DIMM）での信号のシミュレーションと測定を示します。FPGA は 16 mA のドライブ強度設定でメモリに書き込みます。

表 4–9 は、メモリ側に直列抵抗と外部抵抗を使用して、Class I および Class II 終端方法の DDR2 SDRAM DIMM での信号の比較を示します。FPGA（ドライバ）がメモリ（レシーバ）に書き込みます。 図 4‒23. メモリ側に直列抵抗を使用した Class I 終端方法 R_T = 56 Ω VTT = 0.9 V FPGA DDR2 DIMM DDR2 Component R_S = 22 Ω VREF Driver Driver Receiver 50 Ω 3” Trace Length Receiver VREF = 0.9 V 図 4‒24. FPGA によるメモリへの書き込み時の HyperLynx シミュレーションとボード測定 表 4‒9. FPGA によるメモリへの書き込み時の信号の比較(1) _{( その１ )} アイの幅 (ns) アイの高さ (V) オーバシュート (V) アンダシュート (V) 外部並列抵抗を使用した Class I 終端方法 シミュレーション 1.69 1.51 0.34 0.29 ボード測定 1.25 1.08 0.41 0.34 外部並列抵抗を使用した Class II 終端方法

(28)

表 4–9 は、Class I 終端方法の全体的な信号品質は、Class I 終端方法ではアイの高さが約 30% 高い点を除いて、Class II 終端方法の信号品質と同程度のことを示します。アイの高さが大きくなるのはドライバの負荷が軽減されたためです。これは Class I 終端方法では FPGA 側に並列終端抵抗がないためです。ただし、アイの高さを大きくすると、以下のようなコストを伴います。Class I 終端方法では、Class II 終端方法を使用した場合と比べて、信号のオーバシュートとアンダシュートが 50% 増大します。オーバシュートとアンダシュートを低減するために、ドライバにかかる負荷の低下に合わせて FPGA のドライブ強度を減らすことができます。ドライブ強度が信号品質に与える影響について詳しくは、 4–52 ページの「ドライブ強度」を参照してください。

FPGA によるメモリからの読み出し

4–26 ページの「FPGA によるメモリへの書き込み」で説明したように、Class I 終端ではレシーバの近くに終端が配置されます。ただし、この終端方法を使用して双方向信号を終端させる場合、レシーバはドライバにもなります。例えば、DDR2 SDRAM では、データ信号はレシーバでありドライバです。図 4–25 に、メモリ側抵抗を使用する Class I 終端方法を示します。FPGA がメモリから読み出します。ボード測定 1.35 0.83 0.16 0.18 表 4‒9 の注： (1) FPGA のドライブ強度は 16 mA に設定されています。 図 4‒25. メモリ側に直列抵抗を使用した Class I 終端方法 表 4‒9. FPGA によるメモリへの書き込み時の信号の比較(1) _{( その２ )} アイの幅 (ns) アイの高さ (V) オーバシュート (V) アンダシュート (V) R_T = 56 Ω VTT = 0.9 V

DDR2 Component R_S = 22 Ω V_REF = 0.9 V Driver Driver Receiver 50 Ω 3” Trace Length Receiver Receiver V_REF

(29)

FPGA がメモリを読み出すとき（図 4–25 ）、FPGA では伝送線路は終端されず、インピーダンスのミスマッチとそれによるオーバシュートやアンダシュートが発生します。図 4–26 に、Class I 終端の FPGA 側（レシーバ）における信号のシミュレーションと測定を示します。FPGA は DDR2 SDRAM DIMM に最大ドライブ強度を設定して、メモリを読み出します。表 4–10 は、メモリ側に直列抵抗と外部抵抗を使用した Class I および Class II 終端方法での FPGA における信号の比較を示します。 FPGA（レシーバ）がメモリ（ドライバ）を読み出します。 FPGA が Class I 終端方法を使用してメモリを読み出すとき、アイの高さと幅の点で信号品質は Class II 終端方法と同程度です。表 4–10 に、レシーバ（FPGA）に終端がない場合はインピーダンスのミスマッチが生じ、Class II 終端方法には見られない反射とリンギングが発生することを示します。したがって、アルテラではコマンド、ア 図 4‒26. FPGA によるメモリからの読み出し時の HyperLynx シミュレーションとボード測定 表 4‒10. FPGA によるメモリからの読み出し時の信号の比較(1)_,(2) アイの幅 (ns) アイの高さ (V) オーバシュート (V) アンダシュート (V) 外部並列抵抗を使用した Class I 終端方法 シミュレーション 1.73 0.74 0.20 0.18 ボード測定 1.24 0.58 0.09 0.14 外部並列抵抗を使用した Class II 終端方法 シミュレーション 1.73 0.76 N/A N/A ボード測定 1.28 0.43 N/A N/A 表 4‒10 の注： (1) DDR2 SDRAM DIMM のドライブ強度は最大強度に設定されています。 (2) N/A は適用されません。

(30)

ODT による Class I 終端

現在、ODT は SDRAM、グラフィックス DRAM、および SRAM などのメモリの共通機能になりつつあります。ODT はボード終端コストを削減し、ボード配線を簡素化するのに役立ちます。ここでは、DDR2 SDRAM の ODT 機能と ODT 機能を使用したときの信号品質について説明します。

FPGA によるメモリへの書き込み

DDR2 SDRAM はビルトイン ODT を備えており、外部終端抵抗は不要です。メモリの ODT 機能を使用するには、メモリ初期化時にメモリをコンフィギュレーションして ODT 機能をオンにする必要があります。DDR2 SDRAM の場合、ODT 機能は拡張モード・レジスタをプログラムして設定します。DDR2 SDRAM の初期化時に拡張モード・レジスタをプログラムし、さらに DDR2 SDRAM の ODT 入力ピンを High にドライブして ODT をアクティブにする必要があります。

f ODT 機能の設定方法、および DDR2 SDRAM の ODT ピンをドライブするためのタイミン

グ要求について詳しくは、それぞれのメモリ・データシートを参照してください。 DDR2 SDRAM の ODT 機能は、ダイナミックに制御されます。すなわち、FPGA がメモリに書き込んでいる間にオンになり、FPGA がメモリを読み出すときはオフになります。DDR2 SDRAM の ODT 機能には、50_{Ω、75 Ω、および 150 Ω の 3 つ設定がありま} す。外部並列終端抵抗がなく ODT 機能がオンの場合、この終端方法は 4–26 ページの「Class I 外部並列終端」で説明した Class I 終端に類似したものになります。図 4–27 に、DDR2 SDRAM の ODT がオンになっているときの終端方法を示します。 図 4‒27. ODT による Class I 終端方法 FPGA DDR2 DIMM DDR2 Component RS = 22 Ω V_REF = 0.9 V Driver Driver Receiver 50 Ω 3” Trace Length Receiver V V_REF 16 mA

(31)

図 4–28 は、メモリ側の直列抵抗伝送線路で 50_{Ω の ODT を使用した、メモリ（レ} シーバ）における信号のシミュレーションと測定を示します。 FPGA は 16 mA のドライブ強度設定でメモリに書き込みます。

表 4–11 は、外部抵抗とメモリ側で直列抵抗および ODT を使用した Class I 終端方法の DDR2 SDRAM DIMM から見た信号の比較を示します。FPGA（ドライバ）がメモリ（レシーバ）に書き込みます。 DDR2 SDRAM で ODT 機能がイネーブルされると、アイの幅が改善されます。アイの高さがいくらか劣化しますが、これは重要ではありません。ODT がイネーブルされているときに、信号品質が最も大きく改善されるのは、オーバシュートとアンダシュートの減少で、メモリ・デバイスでの潜在的な信頼性の問題を軽減するのに役立ちます。メモリ ODT の使用は外部抵抗も不要にするので、ボード・コストの低下、ボード配 図 4‒28. FPGA によるメモリへの書き込み時のシミュレーションとボード測定 表 4‒11. FPGA によるメモリへの書き込み時の信号の比較 (1)_,(2) アイの幅 (ns) アイの高さ (V) オーバシュート (V) アンダシュート (V) ODT を使用した Class I 終端方法 シミュレーション 1.63 0.84 N/A 0.12 ボード測定 1.51 0.76 0.05 0.15 外部並列抵抗を使用した Class I 終端方法 シミュレーション 1.69 1.51 0.34 0.29 ボード測定 1.25 1.08 0.41 0.34 表 4‒11 の注： (1) FPGA のドライブ強度は 16 mA に設定されています。 (2) N/A は適用されません。

(32)

FPGA によるメモリからの読み出し

アルテラの Arria GX、Arria II GX、Cyclone シリーズ、および Stratix II シリーズのデバイスは、パラレル ODT を装備されていません。 FPGA によるメモリからの読み出し時に

DDR2 SDRAM の ODT 機能がオフになる場合の終端方法は、4–34 ページの図 4–31 に

示した非並列終端方法と似ています。

非並列終端

非並列終端方法は、HSTL I/O のための JESD8-6、SSTL-2 I/O のための JESD8-9b、および SSTL-18 I/O のための JESD8-15a などの JEDEC 規格で規定されています。このよう

な直列のみの終端方法を頻繁に試みる設計者の意図は、多くの場合は VTT電源の必要性をなくすことです。これは、通常、FPGA と DDR2 インタフェース間の任意の信号に対して推奨されていない終端になります。しかし、完全に並列終端を避けることを図れば、発生可能な課題を明確にし、ここで参照ポイントとしてこのトピックの情報は含まれています。

FPGA によるメモリへの書き込み

図 4–29 は、メモリをドライブしている FPGA の非並列終端伝送線路を示します。 FPGA が伝送線路をドライブしているとき、メモリ側（DDR2 SDRAM DIMM）の信号は、信号劣化（例えば、立ち上がり / 立ち下がり時間の劣化）が生じることがあります。これは、メモリ側に並列終端がないので、インピーダンスのミスマッチによるものです。また、様々な要因（例えば、トレース長やドライブ強度）のために、レシーバ端で見られる劣化がシステム障害に至るほど大きい場合もあります。システムでの各終端方法の効果を理解するために、ボードを設計する前後にシステム・レベルのシミュレーションを実行する必要があります。 図 4‒29. 非並列終端方法 FPGA DDR2 DIMM DDR2 Component R_S = 22 Ω V V_REF V_REF = 0.9 V Driver Driver Receiver 50 Ω 3” Trace Length Receiver

(33)

図 4–30 には、533 MHz で 16 mA のドライブ強度オプションを使用した非並列終端方法で、FPGA がメモリへの書き込みの HyperLynx シミュレーションと測定を示します。測定点は、DDR2 SDRAM DIMM 上にあります。シミュレートされ測定された信号から、十分なアイ開口部だけでなく DDR2 SDRAM で規定される 1.8 V 信号の大きなオーバシュートおよびアンダシュートがあることが分かります。シミュレーションと測定から、オーバシュートは 1.8 V よりも約 1 V 高く、アンダシュートはグランドよりも約 0.8 V 低くなります。このオーバシュートとアンダシュートは、メモリ・ベンダの DDR2 SDRAM データシートに記載されている絶対最大定格仕様を超えているので、信頼性の問題を引き起こす可能性があります。

表 4–12 は、FPGA による DDR2 SDRAM DIMM への書き込み時に、非並列および Class II 終端方法の DDR2 SDRAM DIMM での信号の比較を示します。

図 4‒30. FPGA によるメモリへの書き込み時の HyperLynx シミュレーションとボード測定 表 4‒12. FPGA によるメモリへの書き込み時の信号の比較 (1) アイの幅 (ns) アイの高さ (V) オーバシュート (V) アンダシュート (V) 非並列終端方法 シミュレーション 1.66 1.10 0.90 0.80 ボード測定 1.25 0.60 1.10 1.08 外部並列抵抗を使用した Class II 終端方法 シミュレーション 1.65 1.28 0.16 0.14 ボード測定 1.35 0.83 0.16 0.18 表 4‒12 の注： (1) FPGA のドライブ強度は Class II の 16 mA に設定されます。

(34)

非並列終端方法での信号の形状はクリーンではありませんが、主要パラメータを考慮すると、アイの幅と高さは Class II 終端方法の場合と同程度です。非並列終端方法を使用する場合の主な欠点は、オーバシュートとアンダシュートです。レシーバに終端がないので、信号がレシーバに到達したときにインピーダンスのミスマッチが生じるため、リンギングや反射が発生します。また、FPGA に 16 mA のドライブ強度を設定しても、伝送線路がオーバドライブされ、オーバシュートやアンダシュートが発生します。ドライブ強度の設定を下げると、オーバシュートとアンダシュートが小さくなり、レシーバでの信号品質が改善されます。ドライブ強度が信号品質に与える影響について詳しくは、 4–52 ページの「ドライブ強度」を参照してください。

FPGA によるメモリからの読み出し

非並列終端方法では（図 4–31 ）、メモリが伝送線路をドライブしているとき、抵抗 RSはソース終端抵抗として機能します。DDR2 SDRAM ドライバには、次の 2 つのドライブ強度設定が用意されます。 ■ 出力インピーダンスが約 18Ω の最大強度 ■ 出力インピーダンスが約 40Ω の低強度 DDR2 SDRAM DIMM が伝送線路をドライブするとき、22Ω のソース直列抵抗とドライバ・インピーダンスの組み合わせと伝送線路の特性インピーダンスがマッチングしなければなりません。それによって、レシーバ（FPGA）での信号のオーバシュートとアンダシュートが減少します。 図 4‒31. FPGA によるメモリからの読み出し時の非並列終端方法

DDR2 Component R_S = 22 Ω V_REF_F V_REF = 0.9 V Driver Driver Receiver 50 Ω 3” Trace Length Receiver Receiver

(35)

図 4–32 は、メモリがメモリ側に直列抵抗を持つ非並列終端の伝送線路をドライブするときに、FPGA（レシーバ）での信号のシミュレーションと測定を示します。表 4–13 に、FPGA によるメモリからの読み出し時に非並列および Class II 終端方法の FPGA での信号の比較を示します。 4–32 ページの「FPGA によるメモリへの書き込み」のように、非並列終端方法における信号のアイの幅と高さは、Class II 終端方法と同程度ですが、欠点はオーバシュートとアンダシュートです。伝送線路に終端がないためオーバシュートとアンダシュートが発生しますが、 4–32 ページの「FPGA によるメモリへの書き込み」で説明したほど大きくありません。これはソース（メモリ側）に、ドライバに返される反射を減衰させ、FPGA 側での反射の影響をさらに軽減する直列抵抗が存在するためです。 図 4‒32. FPGA によるメモリからの読み出し時の HyperLynx シミュレーションとボード測定 表 4‒13. FPGA によるメモリからの読み出し時の信号の比較(1)_,(2) アイの幅 (ns) アイの高さ (V) オーバシュート (V) アンダシュート (V) 非並列終端方法 シミュレーション 1.82 1.57 0.51 0.51 ボード測定 1.62 1.29 0.28 0.37 外部並列抵抗を使用した Class II 終端方法 シミュレーション 1.73 0.76 N/A N/A ボード測定 1.28 0.43 N/A N/A 表 4‒13 の注： (1) DDR2 SDRAM DIMM のドライブ強度は最大強度に設定されています。 (2) N/A は適用されません。

(36)

メモリ側の直列抵抗をなくすと（図 4–33 ）、メモリ・ドライバのインピーダンスは伝送線路とマッチングしなくなり、終端されていない FPGA 側から返される反射を減衰させる直列抵抗がドライバに存在しなくなります。図 4–34 は、メモリに最大ドライブ強度を設定した非並列終端方法の FPGA における信号のシミュレーションと測定を示します。表 4–14 は、メモリ（ドライバ）から FPGA（レシーバ）への書き込み時に、メモリ側に直列抵抗がある場合とない場合の非並列終端の違いをまとめたものです。 図 4‒33. FPGA によるメモリからの読み出し時の非並列終端方法

FPGA DDR2 Component Full Strength

V_REF V_REF = 0.9 V Driver Driver Receiver 50 Ω 3” Trace Length Receiver 図 4‒34. FPGA によるメモリからの読み出し時の HyperLynx シミュレーションと測定 表 4‒14. メモリ側に直列抵抗ありとなしの非並列終端(1) アイの幅 (ns) アイの高さ (V) オーバシュート (V) アンダシュート (V) 直列抵抗なし シミュレーション 1.81 0.85 1.11 0.77 ボード測定 1.51 0.92 0.96 0.99 直列抵抗あり シミュレーション 1.82 1.57 0.51 0.51 ボード測定 1.62 1.29 0.28 0.37 表 4‒14 の注： (1) メモリのドライブ強度は最大強度に設定されています。
