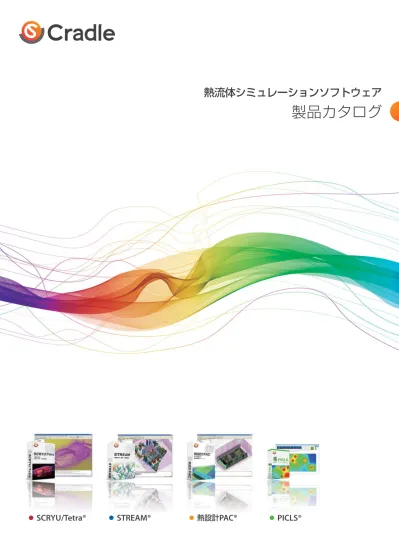

熱流体解析ソフトウェア｜製品カタログ

熱流体シミュレーションソフトウェア

製品カタログ

STREAM®

ものづくりにおける

CAE

の位置づけ

STREAM®

・

SCRYU/Tetra®

の違い

熱流体シミュレーションとは

熱流体シミュレーションソフトウェアは、空気の流れや熱の移動など を計算できるツールです。試作品を作ることなく、コンピュータ上で さまざまな状況を予測できるため、製品開発の構想段階から利用でき ます。また、試作品が作れないもの、実験が困難なものに対しても、完 成時の状況を予測できます。さらに、通常目に見えない流れや熱を視 覚的に表現することで、設計者以外の人に対して、高い性能や、製品意 図などを伝える手段として利用できます。 今日のものづくりの現場では、市場のニーズに即した高付加価値製品をいち早く世に送り出すことが求められます。同時に実際に

起こり得る状況をいかに予想し対策を講じているかも、製品開発では重要な命題となっています。そこで

CAE

（

computer aided

engineering

）を利用してコンピュータ上でさまざまな状況をあらかじめシミュレーションすることが、現在のものづくりにおいて

必要不可欠な手法となっています。

ソフトウェアクレイドルのSTREAM・熱設計PAC（以下、STREAMシ リーズ）とSCRYU/Tetraはメッシュ分割方法が異なります。STREAM シリーズは直交構造格子を採用し、SCRYU/Tetraは非構造格子を採用 しています。 直交構造格子は、解析対象物をさいの目状にメッシュ分割するため、 メッシュの作成が手軽に行えます。球や円柱などの丸みを帯びた部 分は階段状に表現されます。そのため、細かい形状が結果に影響しな い電子機器の放熱解析や建築の室内空調解析などにSTREAMシリーズ が利用されます。 非構造格子は四面体、五面体、六面体を用いてメッシュ分割をする ため、オリジナル形状の外形線にフィットする様にメッシュを作成 します。そのため、車体の空力性能を求める解析や、ファンの翼形状・ 枚数の検討、管内の流れ解析などの「形状がキーとなるようなシミュ レーション」にSCRYU/Tetraが用いられます。 3D CADオリジナル形状 直交構造格子系ソフトウェア 非構造格子系ソフトウェア オリジナルの外形線に フィットする様にメッシュ 分割 さいの目状に メッシュ分割

2

タイプのメッシュ分割方法

熱流体シミュレーションを

活用するタイミング

熱流体シミュレーションソフトウェアは、製品開発のフロントロー ディングには欠かせないツールです。コンセプトデザインの段階か ら製品性能に直結する“流れ”や“熱”の問題を確認することにより、 設計品質を高めることができます。また、詳細設計の段階では、解析 はより実物に近い状況で行われ、気流や温度などについて詳細な情報 を提供します。設計者はこの詳細な情報から、製品トラブルの具体的 な原因を把握し、量産化の前に対策ができます。性能的に余裕がある ところが見つかれば、製品のコストダウンにも、その情報を利用でき ることになります。 仕様作成 設計の自由度 設計の自由度 コンセプトデザイン コスト 問題の複雑さ 粗設計 詳細設計 検証・評価 量産 図）ものづくりにおける一連の設計プロセス リフト量：2mm 5mm 10mm 図）複数ケースの解析比較分析例 エンジン吸気ポートのバルブリフト量による圧力の比較

熱流体シミュレーションソフトウェアと主な周辺ツール

ソフトウェアクレイドルでは、熱流体シミュレーションソフトウェアをはじめ、下記のラインナップで開発・設計者に役立つツール を開発・販売しております。

ソフトウェアクレイドルの製品

STREAM®

SCRYU/Tetra®

熱設計

PAC®

P4 構造格子系（直角・円筒座標） 非構造格子系（四面・五面・六面体要素） 電子機器筐体の熱設計専用パッケージ P4 P8

I/F Option for

Autodesk® Revit®

BIM CADアドイン オプション機能

I/F Option for

ArchiCAD

BIM CADアドイン オプション機能

WindTool

風環境評価指標算出・集計 ツール

Optimization

MOGAを用いた最適解探索 オプションツール

CradleViewer®

シミュレーション結果表示 ビューワー

HeatPathView

熱移動経路探索ツール

Structural Analysis

線形静解析の構造解析オプション

SmartBlades®

ファンの翼形状検討オプションツール

CAD data repair

モデル修正オプション

I/F Option for GT-SUITE

エンジン1D-3Dシミュレーション連成 オプション

I/F Option for Abaqus®

流体-構造双方向連成オプション

建築系ツール

STREAM, 熱設計PAC用ツール

STREAM, SCRYU/Tetra共通ツール SCRYU/Tetra用ツール

•オフィス内温熱環境設計 •屋外風環境評価（ビル風） •ヒートアイランドの評価 •電源装置の放熱設計 •電子機器などの防塵・防滴対策 •自動車の空力シミュレーション •ファン・ポンプなど回転機器の評価 •キャビテーション、エロージョン発生予測 •冷蔵庫・洗濯機などの家電製品設計 •排気口やノズルの流れシミュレーション • LED素子（電子デバイス）の熱検討 •基板の放熱設計 •放熱フィンや材質の検討 •ファン付筐体放熱設計 •部品のレイアウトの熱干渉チェック •基板サイズの検討 •層数、銅箔厚の検討 •配線パターン（残銅率）による放熱効果 •サーマルビアの位置,数量検討

PICLS®

基板専用リアルタイム熱解析ツール P12

Autodesk、Revitは、米国および／またはその他の国々における、Autodesk, Inc.、その子会社、関連会社の登録商標または商標です。

SC R Y U /T e tra 製品一 覧 シミュ レ ー シ ョ ン の 流 れ 他 社 連 携 ソ フ ト ウ ェ ア CA E とは ？ PI CL S STRE AM ｜ 熱設 計 PA C 主 な 共 通 機能 機能 一 覧

ElectronicPartsMaker

半導体パッケージ部品作成ツール

STREAM

は、電子機器、建築土木などさまざまな業界で使われ続け、既に

30

年以上の実績を誇る汎用の熱流体シミュレーションソフ トウェアで、進化し続ける圧倒的な使い易さと高速演算が特長のツールです。一方、熱設計

PAC

は汎用の

STREAM

を基に、熱設計に 必要な物理機能のみを搭載し、使い易さを追求したツールで、シンプルさとパワフルさを兼ね備えているのが特徴です。

本当に長く付き合えるツールですか？

STREAM

・熱設計

PAC

は確かな実績を備え、最先端技術に挑戦し続けているツールです

多彩な形状再現方法*1 計算に利用するモデル形状は、メッシュに沿い、斜めの面や曲面 を階段状に表現するボクセル法、CAD形状の再現性を向上させ るカットセル法に加え、非構造格子で定義される任意形状の物 体をオーバーセッ ト法 に より重 ね 合 わ せ てCADの オリジ ナル の 形 状 を そ の ま ま 利 用することもでき ます。 移動物体*1 剛体が移動することによって引き起こされる流れを計算する ことができます。平行移動・回転・伸縮の動作に加え、発熱・ 吸熱、流体の吹出し・吸込みなどの条件も設定することが可能 で す。 ま た 移 動 す る 物 体 は 別 の メ ッ シ ュ で 作 成 されているため、 移 動 量 な ど の 制 限 が 非 常 に 少 な いのが特徴です。 マルチブロック*1 変数カスタマイズ 部品ライブラリ 大規模計算 直交構造格子を採用することで、複雑なモデルであってもモデ ル修正の必要がほとんどなく、メッシュ分割の難易度がモデル 形状や規模に左右されることがありません。また、並列処理に よる 高 速 演 算 が 可能で、並列数に 応じ て 計 算 速 度 が 向 上す る 効 率 の高いソルバーに なっています。 パラメータスタディ パラメータスタディツールは、複数の部品に複数の条件を設定 し比較検討する際に、条件の個数とその条件を指定するだけで、 必要数の計算を自動実行するツールです。初期の簡便な設定の み で 条 件 が 異 な る 多 く の 結 果 を 得られ、多数のモ デ ル を 作 成 す る 際 の ヒ ュ ー マ ン エ ラ ー も 減 ら す ことができます。 3.0 2.5 2.0 1.5 1.0 0.5 0.0 2.4 2.5 2.6 2.7 2.8 2.9 3.0 3.1 3.2 if（条件式A）then 処理A else if（条件式B）then 処理B else 処理C endif *1 STREAM®のみの機能になります。 地下鉄駅構内の風速分布

ElectronicPartsMaker

無償（一部有償）で提供するこのツールは、QFP、SOP、BGAなど の半導体パッケージをパラメータ指定にて詳細形状で作成した り、Delphiモデル、2抵抗モデルなどの熱抵抗モデルで簡易モデル として作成が可能 です。半導体パッ ケージメーカーが 内 部 の 情 報 を 開 示 せ ず に 熱 抵 抗 モデルとして利用 者に提供すること ができます。 放射 物体間の温度差および放射率の設定により、赤外線などの放射に よる熱移動を考慮できます。計算方法として、VF(形態係数)法と フラックス法*1が選択できます。放射の透過・吸収・拡散・反射 も考慮することが できます。フラッ クス法では、指向 性も考慮すること ができます。

HeatPathView

通常の熱流体解析の結果処理では、各部品の温度やマクロな放 熱量は捉えることができますが、その情報だけでは放熱経路は分 かりません。HeatPathViewは、解析対象全体の熱の移動経路と 移動量を経路図や グラフ、表 など で 表示することがで き、放 熱経 路のボ トルネックなども 容易に発見するこ とができるツール です。 配線パターン読み込み プリント配線基板の配線パターンによる伝熱条件を詳細に計算す るため、電気CADが出力するガーバーデータを読み込み、熱流体 解析のモデルとしてインポートすることができます。ガーバーデー タを利用すること により、配 線 の 偏 り に よ る 伝 熱 の 影響などを考慮し た、より現 実 的な 計算が可能です。 熱回路網モデル Delphiモデル（多抵抗熱回路網モデル）を 用いて高精度の計算が可能です。 スリットパンチングモデル 開口率を設定するだけで、部品の圧力損失 特性を考慮した計算が可能です。 ペルチェモデル ペルチェモジュールの能力特性を考慮した 計算を行うことが可能です。 ヒートパイプモデル 発熱部品から放熱部品へのヒートパイプに よる熱輸送をモデル化した計算が可能です。 ファンモデル ファン形状を作成すること無く、P-Q特性や 旋回成分などを考慮した計算が可能です。 ヒートシンク ピンフィン、プレートフィン形状をパラメー タ指定で簡単に作成可能です。 SC R Y U /T e tra 製品一 覧 シミュ レ ー シ ョ ン の 流 れ 他 社 連 携 ソ フ ト ウ ェ ア CA E とは ？ PI CL S STRE AM ｜ 熱設 計 PA C 主 な 共 通 機能 機能 一 覧 LED電球グローブの透過率の違いによる温度比較

BIM

*1

BIM2.0に 対 応 す る イ ン タ ーフ ェース を ご 用 意 して い ま す。

Autodesk® Revit®お よ びGRAPHISOFT ArchiCADは 対 象 部 品

の選択やツリー構造の維持、簡略化を行えるダイレクトインター フェース（オプショ ン）のほか、BIM標 準のIFCフォーマッ トを読み込むこと ができます。

PMV,SET*

 換気効率*1 快 適 性 指 標 であるPMV,SET*をすでに計算済み の 温 度、湿 度、 MRTなどから結果処理機能として算出することができます。また、 実時間変換も可能な換気効率指標（SVE）は、ボタン１つで設定が で き、2室 のうち1 室など、範囲を選 択することも可能 です。 空調部品｜

CFD

パーツ*1 室内空調で良く利用される、天井カセットエアコンやアネモ、ブ リーズラインなどのモデル形状のほか、空気調和・衛生工学会か ら提供されるCFDパーツ（吹出特性など）をインポートすることも 可 能 で す。 ま た、 空調機モデルでは 単純な加熱、冷却 のほか、実際の運 転を模擬した様々 なパラメータを設 定することができ ます。 植栽モデル（流れ・熱）*1 植栽の抵抗係数と葉面積密度を設定することで植栽による空気 抵抗を考慮できます。シラカシなど良く使われるものはパラメー タも推奨値として用意しています。また温度固定や吸熱量の設 定により、葉 の 蒸 発潜熱による冷却 効果を模擬するこ とも可能です。屋 外風環境やヒート アイランドの解 析 に利用できます。 照度解析*1 建物の開口部からの昼光照度のほか、指向性を考慮した人工照 明まで計算することができます。壁など物体表面は拡散反射と して扱われます。一般的に建物では開口部が大きいほど熱損失 が大きくなる傾向 にあり、熱と光 の バランス検討など をSTREAM内 で 完 結させることがで きます。 湿度結露*1 空気の湿度解析のほか、壁面の温度による表面結露の発生と蒸 発、または時間あたりの結露量（蒸発量）の把握などが可能です。 さらに、固体内の湿分移動にも対応しており、透湿性の物体や内 部結露などの検討 にも利用すること ができます。 日射｜

ASHRAE

*1 プリセットされている全世界の気象データ（ASHRAE）や、任意の 緯度経度および日時を入力することにより、各時間の太陽高度、 方位角を自動で算出し、日射による影響を詳細に検討することが で き ま す。 ま た、 物体側は日射の吸 収率や反射率、曇 りガラスのような 拡散透過をする物 体など、様々な設 定が可能です。

Windtool

（

16

風向一括設定）*1 屋外風環境指標の1つである、村上手法の風環境評価を自動で行 うツールです。ベースとなる形状と風環境評価に必要なパラメー タを指定することで、自動的に16風向の計算を行い、計算結果か ら風環境ランクを 算出します。もち ろん、風向別に詳 細な気流の分布や 圧力分布などを見 ることも可能です。 *1 STREAM®のみの機能になります。

電界*1 流体力とは別に電荷を持った粒子などに外力を与える電界の影 響を考慮できます。粒子の電荷と壁面の電位などを設定するこ とで、静電塗装の付着箇所制御などに応用することができます。 逆に静電気を帯び た粒子が壁に付着 しない流速の検討 などにも利用でき ます。 凝固融解*1 水から氷、氷から水など、流体と固体の相変化を考慮することが できます。凝固している部分の影響で流れが変化したり、流れの 状況に応じて融解する速度が変わるなどの影響に加え、融解時 の潜熱も考慮が可 能です。製氷機の 水が氷になるよう な計算をすること ができます。 発泡樹脂流動*1 住宅の断熱材や冷蔵庫の断熱用途などで使われる発泡樹脂を充 填していく挙動が計算できます。注入速度や圧力、注入位置など の検討において、充填される様子を３次元で把握することができ、 実測より短時間で 多くの情報を得る ことができます。 粒子追跡*1 粒子特性（粒径・密度・沈降速度）に応じた挙動および、粒子と 流体との作用反作用を考慮した解析ができます。質量粒子では 重力による沈降や慣性力、荷電粒子では電界力による移動、粒子 から壁面付着時の 液化、粒子の蒸発、 それに伴う潜熱の 考慮、液体内での 気泡としての利用 など様々な応用が 可能です。 ズーミング*1 着目部分は一部でありながら、周辺の広い範囲の影響を受ける場 合、着目部分のみの解析に、周辺の解析結果を境界条件として利 用し、計算負荷を抑えることができます。外部の影響が大きい電 子機器筐体の内部 だ け の 計 算 でも、 外部の計算結果か ら得られた境界条 件を設定すること ができます。 ジュール熱*1 電 気 抵 抗 の あ る物 体に電 流 を 流 すことによって発 生 する熱 （ジュール熱）を考慮することができます。配線などの導体の設 定と電流値や電圧値を指定することで、自動的に配線が発熱体と して機能します。 自由表面*1 気体と液体の界面形状を計算する機能です。MARS法とVOF法の 2種類があり、気体と液体両方、液体だけなど計算対象も選択で きます。土木分野での津波のような広範囲の現象から、電子機器 分野でのはんだ付 けなどの細かい現 象まで様々な解析 に対応しています。 プリンター送紙モデル*1 プリンター内の紙送りによる熱の移動を計算することができま す。紙が移動することによる別の部品への熱伝導や、紙から空気 への放熱、紙自体の熱伝導を考慮する事ができます。この機能 を 利 用すると、プ リンター機器全体 規模での大規模解 析でも、紙 送りの 影響を考慮した計 算が可能になりま す。 SC R Y U /T e tra 製品一 覧 シミュ レ ー シ ョ ン の 流 れ 他 社 連 携 ソ フ ト ウ ェ ア CA E とは ？ PI CL S STRE AM ｜ 熱設 計 PA C 主 な 共 通 機能 機能 一 覧

SCRYU/Tetra

は、表面形状を的確に捉えるためにハイブリッドメッシュを採用した汎用の熱流体シミュレーションソフトウェアで す。洗練されたメッシュ作成機能と高速演算、低メモリー消費、そして総合的な使い易さが特長的で、ストレスなく短時間で結果を 得られます。

解析作業にストレスを感じていませんか？

安定性とスピードを追究した結果、ストレスなく短時間で結果を得られます

高速自動メッシュ作成 八分木とアドバンシング・フロント法の組み合わせにより、高速 かつ品質の良いメッシュを自動作成します。計算精度に関係する 境界層要素も自動で作成でき、流路の幅に連動した厚みの設定 も可能です。メッ シュ作成は並列処 理 に よ り 高 速 化 が可能で、大 規模 メッシュにも対応 しています。 ダイナミカル、要素移動 流体力を受ける剛体が受動的に移動・回転をする状態の解析が 可能です。6自由度の移動と回転が可能で、ばねなどの拘束条件、 物体の接触も設定することができます。逆流防止弁など、より現 実に近い状態の解 析を行うことが可 能です。

CAD

データの修正 計算に利用するCADデータに不具合がある場合、SCRYU/Tetra内 でその修正が可能です。また、CADで設定された部品名や色情 報をもとに境界条件の設定を行うことができます。モデルに足 りない領域などが ある場合には、直 方体や円柱といっ た形状を後から付 加することも可能 です。 解適合解析 定常解析時に流れや圧力の変化が大きいところに自動的にメッ シュを追加していく機能です。ソルバーの計算結果からプリプ ロセッサが自動起動し、再メッシュを行います。最初は粗いメッ シュから始め、目 標要素数の入力を 行うことで、そ の 計算に最適なメッ シュを自動作成し ます。複雑な形状 をした管内流れな どに利用すること ができます。 キャビテーション 水中で高速回転するプロペラなど、液体の圧力が小さくなるとこ ろで生じるキャビテーション(気化現象)を計算することができま す。キャビテーションの発生は圧力値をもとにしたキャビテーショ ンモデルを適用し て発生を予測しま す。 ま た、エ ロ ー ジョン など、キャ ビテーションに起 因する問題にも対 応しています。 自由表面 気体と液体の界面形状を計算する機能です。VOF法（界面捕獲法） による計算は、高速かつ精度の高い計算が可能で、移動境界機能 や重合格子、粒子追跡などとの併用も可能です。船舶の波の影響 やガソリンタンク の揺れの影響検討 などに利用するこ とができます。 八分木からメッ シュを自動作成 境界層メッシュ を挿入（自動） 上図：パターン認識と除去 下図：ソリッドの重なり除去

要素移動、不連続接合 ファンやタービンのような回転体の回転移動や、自動車や列車の ような物体同士がすれ違う平行移動といった物体の移動を伴っ た流れの計算が可能です。また、回転移動と平行移動を組み合わ せることで、より複 雑で多様な物体移 動も計算すること が可能です。

FSI

オプション（

Abaqus

®

)

SCRYU/Tetraと構造解析ソフトウェアAbaqusによる双方向の流 体構造連成(FSI)ができます。流体力を受けて物体が変形し、また その変形によって流れが変わる様な解析が可能です。 ※FSIを行うためには、

I/F Option for Abaqus

が必要となります（有償）

SmartBlades®

ファン形状(CADデータ)作成∼流れ計算∼結果処理の一連作業 を自動的に行うことができます。ファン形状は数値パラメータ(羽 枚数、径、レーキ角、スキュー角など)を指定するだけで、簡便に作 成することができ ます。 ※バージョン12以降無償 オプションとして搭載 圧縮性流体 超音速流れや体積の膨張・収縮が大きい現象など、非圧縮性流 体として扱えない問題に対応します。圧縮性流体の扱いは圧力 ベースの計算手法の他に、高マッハ数でも安定して計算すること ができる密度ベー スの計算手法も用 意しており、解 析 対象や現象などに 応じて使い分ける ことができます。 重合格子 複数の計算格子(静止領域と移動領域)を重ね合わせることで、伸 縮や回転移動では不可能だった領域の自由な移動設定が可能で す。また物体の接触や複数の移動領域の重ね合わせなどにも対応 しています。エン ジンポートのバル ブ開閉や、歯車同 士が噛み合うギア ポンプの解析など に利用できます。 構造解析オプション（

Structural Analysis

） SCRYU/Tetraで計算した圧力や温度の結果を利用して、物体の変 形や熱応力を計算することができます。SCRYU/Tetraに付属する 構造解析ソフトウェアは線形の静解析の範囲が解析対象となり ます。 ※本機能を使用するため には、Extension Option (Structural Analysis) （有 償）が必要となります。 ターボ機械向け機能 ターボ機械のインペラとベーンなどの周期的なモデルから1ピッ チ形状だけを抜き出して解析モデルにすることができます。ま た1ピッチの結果を子午面表示で確認できます。2つの領域のピッ チが異なる場合で も対 応 可 能 で す。 1ピッチ モ デ ル に することで、計 算 負荷の軽減が期待 できます。 流体音解析 風切り音のような流体の圧力振動により発生する音のほか、共 鳴によって発生する音などを予測することができます。LESや弱 圧縮性機能を併用し精度の高い計算が可能になっています。流 体 音 の 計 算 結 果 は、FFT（高速フー リエ変換）による 周波数分析も可能 です。 SC R Y U /T e tra 製品一 覧 シミュ レ ー シ ョ ン の 流 れ 他 社 連 携 ソ フ ト ウ ェ ア CA E とは ？ PI CL S STRE AM ｜ 熱設 計 PA C 主 な 共 通 機能 機能 一 覧

沸騰モデル 壁面の沸騰熱伝達を考慮した解析が可能です。沸騰による壁面 の熱伝達は温度や気泡の状態で変化し一定ではありません。計 算で細かい気泡を再現するのは計算負荷が大きいため、沸騰して 気泡が付いている 状態を模擬したモ デルを利用し、少 ない計算負荷で熱 伝達の複雑な現象 を計算できます。 湿度結露 表面の温度と空気の水蒸気量の関係から物体表面の結露量を求 めることができます。定常解析では単位時間あたりの結露発生 量、非定常解析では累積結露量などを出力することができます。 また、結露面から の蒸発も同時に計 算 が 可能 な ため、 自動車フロントガ ラスの霜取り(デフ ロスタ）などに利 用できます。 分散混相流 バブルジェットや曝気槽など多数の気泡・液滴・粒子（分散相） を含む混相流を解析できます。分散相を流体（連続相）と見なす 多流体モデルです。各相の体積率分布や速度分布を出力するこ とができます。 圧力損失モデル パンチングメタルやスリット、スポンジのような多孔体を、その形 状のまま計算することが困難な場合、流体がそれらを通る時の圧 力損失をモデルとして考慮することができます。速度のべき乗で 任意に設定できる ほか、開口率での 設定、圧力損失が 影響する方向など も考慮することが できます。 凝固融解 水が氷に、または氷が水になるような凝固融解の現象を計算する ことができます。凝固により流れが変わったり、逆に流れの状態 により融解の速度が変わるなどの検討が可能です。潜熱も考慮 で きるため、より 現実的な計算が可 能です。 液膜モデル 粒子追跡機能の拡張機能で、液体が壁面に到達したときに液膜 （壁面上の水分）に変化させる機能です。壁面で液膜になったも のは、壁面の角度などにより流れ、あるところでは溜まっていき ます。計算結果は 液膜の厚さとして 出力されます。 粒子追跡 粒子特性（粒径・密度・沈降速度）に応じた挙動および、粒子と 流体との作用反作用考慮した解析ができます。質量粒子では重 力による沈降や慣性力、荷電粒子では電界力による移動、粒子か ら壁面付着時の液 化、粒 子 の 蒸 発、 それに伴う潜熱の 考慮、液体内での 気泡としての利用 など様々な応用が 可能です。

GT-SUITE

との連成 GT-SUITEとSCRYU/Tetraの連成が可能です。吸排気系の全体流 れをGT-SUITEで計算し、各部の細かい流れをSCRYU/Tetraで補間 することで系全体の計算精度を向上できます。 ※本機能を使用するため には、I/F Option for GT-SUITE（有償）が必要とな ります。

人体熱モデル（

JOS

） 人体熱モデルと流体解析を組み合わせてることで人体表面の温 度を知ることができます。温度や流速など人体の周囲環境に加 えて年齢、着衣量および血流による熱の輸送など、人体の生理現 象を考慮した解析 ができます。 ※SCRYU/Tetraに搭載さ れている人体熱モデル は、早稲田大学田辺研 究室等により開発された JOS、およびJOS-2を採用 しています。 ファンモデル ファン形状を作ることなく、ファンのP-Q特性などを考慮した条件 設定が可能です。また軸流ファンのP-Q特性からだけでは分から ない旋回成分についても、日本機械学会の研究分科会で考案さ れた「無次元旋回 力係数モデル」を 採 用し、より現 実 に近い計算をする ことができます。 放射 物体間の温度差および放射率の設定により、赤外線などの放射 による熱移動を考慮できます。計算方法として、VF(形態係数)法 とフラックス法が選択できます。放射の波長依存、透過・吸収・ 屈 折・拡 散・反 射 も考慮することが できます。フラッ クス法では、指向 性も考慮すること ができます。

HeatPathView

通常の熱流体解析の結果処理では、各部品の温度やマクロな放 熱量は捉えることができますが、その情報だけでは放熱経路は分 かりません。HeatPathViewは、解析対象全体の熱の移動経路と 移動量を経路図や グラフ、表 など で 表示することがで き、放熱経路のボ トルネックなども 容易に発見するこ とができるツール です。

LES

乱流モデルのうち、細かい渦などのみモデル化し、その他を直接 的に計算する方法です。計算負荷は大きくなりますが、より実際 に近い解析が可能です。特に時間変動の影響が大きく、細かい渦 まで捉える必要の ある騒音解析など に良く利用されま す。また計算負荷 が小さい乱流モデ ル（RANS）とのハ イブリッドモデル も利用できます。 ジュール発熱 電 気 抵 抗 の あ る物 体に電 流 を 流 すことによって発 生 する熱 （ジュール熱）を考慮することができます。配線などの導体の設 定と電流値および電圧値を指定することで、自動的に配線が発 熱体として機能し ます。 ズーミング 着目部分は一部でありながら、周辺の広い範囲の影響を受ける 場合、着目部分のみの解析に、周辺の解析結果を境界条件として 利用し、計算負荷を抑えることができます。例えば、車両の空力 解析のようなもの に利用できます。

FluidBearingDesigner

流体軸受け（動圧軸受け）の溝パターンおよびメッシュを生成する 機能です。ジャーナル、スラストなどの溝形状に加え、多孔質など の素材も利用することができます。計算結果からは軸力や抵抗 係数など、流体軸 受け設計に必要な パラメータを得る ことができます。 解析モデルA： 風洞内部の計算 解析モデルB: 車周りの計算 SC R Y U /T e tra 製品一 覧 シミュ レ ー シ ョ ン の 流 れ 他 社 連 携 ソ フ ト ウ ェ ア CA E とは ？ PI CL S STRE AM ｜ 熱設 計 PA C 主 な 共 通 機能 機能 一 覧

部品のレイアウトの熱干渉チェック 配線パターン（残銅率）による放熱効果 サーマルビアの位置、数量検討 基板サイズの検討 層数、銅箔厚の検討 自然空冷、強制空冷 輻射熱の考慮 ヒートシンク、放熱プレートによる冷却 筐体接続による冷却 外部ファイルインターフェース 部品ライブラリの登録、再利用 簡単操作（

2

次元操作、プリポスト一体

GUI

） レポート出力 リアルタイム解析 設計者が手軽に基板の熱解析を行うことができるツールです。

2

次元操作で簡単

&

高速に答えを出せるため、シミュレーションに不慣れ な設計者でもすぐに利用することが可能です。また作成した基板データは、

STREAM

や熱設計

PAC

へ出力することができるため、基板設 計から機構設計へ解析データをシームレスに渡すことができます。

基板専用リアルタイム熱シミュレーションツール

2

次元操作で簡単

&

高速に基板の熱シミュレーションが行えます

PICLS®の特徴

PICLS®でできること

PICLS®の主な機能

プレビュー 3D表示でレイアウトの確認 基板カット 任意形状の基板作成,基板の切り抜き レイヤー表示 レイヤーごとの表示確認 リアルタイム表示 部品の移動に追随した結果表示 外部ファイルインターフェース IDF3.0のインポート/エクスポート Gerberデータのインポート 簡易筐体の考慮 筐体接続による冷却

http://www.cradle.co.jp/picls/

TIM 筐体 放熱プレート プレートフィン 部品ライブラリ 作成者 メンバー 登録 共有 V2.0 V2.0

シミュレーションの流れ

−

STREAM®

（熱設計

PAC®

）、

SCRYU/Tetra®

STEP.1

 

Preprocessor

STEP.2

 

Solver

STEP.3

 

Postprocessor

プリプロセッサでは、モデルの作成（またはインポート）、条件の設定、およびメッ シュの作成を行います。 プリプロセッサで設定した情報をもとに計算を行います。ソフトウェアクレ イドルのソルバーは安定した計算ができるように計算中にさまざまなコント ロールをしています。計算中、ユーザーは計算状況をモニタで確認できます。 計算時間は、プリプロセッサで作成されたメッシュの数に依存します。大規 模メッシュによる解析を行う場合には膨大な計算時間が必要となりますが、 並列計算用ソルバーを用いて並列処理をすることで計算時間の短縮化が可 能です。 ソルバーによる計算が終了すると、可視化用データが出力されま す。その可視化用データをもとにポストプロセッサで流れや温 度、圧力などの結果を確認できます。表示した結果は、静止画、 動画、CradleViewer®用ファイルとして、簡単に出力ができます。 Preprocessor Postprocessor Solver モデル作成 3D形状インポート モデラーによる形状作成 条件設定 物性値、発熱、流れ などの条件を設定 メッシュ粗密設定 メッシュ作成 ■…ユーザーによる入力操作  ■…自動処理 ※並列計算についての詳細は、P14「HPC Solution」をご参照ください。

プリ

プロセッサ

ポスト

プロセッサ

ソルバー

計 算 可視化結果 確認・編集・出力 多彩な描画機能（一例）  - ベクトル図 - コンター図  - 流線図 - オイルフロー  - 等値面 - 流跡線図（SCRYU/Tetraのみ） SC R Y U /T e tra 製品一 覧 シミュ レ ー シ ョ ン の 流 れ 他 社 連 携 ソ フ ト ウ ェ ア CA E とは ？ PI CL S STRE AM ｜ 熱設 計 PA C 主 な 共 通 機能 機能 一 覧

主な機能のご紹介

HPC

（

High Performance Computing

）

Solution

ソフトウェアクレイドルの並列計算技術による大規模高速演算

並列計算技術を利用することによって、限られた検討期間内に複数のシミュレーションを行えます。また、計算時間を短縮するこ

とで、より多くのメッシュを必要とする詳細モデルについても検討が可能となります。

MPI

（

Message Passing Interface

）を用いた

分散メモリ処理により、大規模問題にも効率よく計算を行います。

主な

CAD

インターフェース

主要な

3

次元

CAD

のネイティブデータをはじめ、汎用性の高い中間フォーマットの読み込み機能を標準で搭載しています（一部有償

オプションもあり）。外部からのさまざまなデータに対しても、煩わしいデータ変換作業などをすることなく解析作業に取り組めます。

CADなどの形状データ名 対応ソフトウェア 拡張子 V12対応バージョン

CATIA V5 STST HDHD SCTSCT CATPart, CATProduct, CGR R10∼R24 CATIA V4 STST HDHD SCTSCT model, exp, session, dlv, dlv3 4.x.x全て

Creo Elements/Pro (Pro/E) ST_{ST HD}HD _SCTSCT prt, asm, xpr, xas 13∼Creo/Parametric 3.0 SOLIDWORKS _{STST HDHD SCTSCT} sldprt, sldasm (2008-2014はAdd in対応) 95∼2015

UG NX _{STST HDHD SCTSCT} prt 11∼NX9

SolidEdge STST HDHD SCTSCT par, psm, asm 10∼ST7 Autodesk® Inventor® STST HDHD SCTSCT ipt,iam V9∼V2015 Autodesk® Revit® / ArchiCAD Add in 対応 (I/F Option 機能) 有償オプション

IGES / VDAFS / ACIS STST HDHD SCTSCT iges,igs / vda / sat, sab, asat, asab すべて /すべて / R1∼R21 Parasolid / STEP ST_{ST HD}HD _SCTSCT x_t,xmt_txt, (x_b,xmt_binはSCTのみ) / stp,step V7.1∼V26 / AP203,AP214 IFC / SHAPE / 3ds ST_ST ifc / Shp (Polyline , polygon) / 3ds

STL _{STST HDHD SCTSCT} stl すべて

NASTRAN / Abaqus / ANSYS nas / inp / cdb

-DesignSpace dat

-Plot3D / CGNS fmt,p2dfmt,p3dfmt,dat / cgns

-DXF ST_{ST HD}HD _SCTSCT dxf (3D-face) , (Polymesh, 2DはSTのみ)

IDF brd,emn V2∼V3

GERBER phd, gbr, drd, drl RS274D, RS274X, ECAD, Excellon

Parasolid, STL _{STST HDHD SCTSCT} x_t, (xmt_txt,x_b,xmt_binはSCTのみ) / stl ST系: V22∼V26、SCT: V26 / すべて NASTRAN / CGNS nas / cgns インポート エクス ポート ST ST SCT SCT ST ST HDHD SCT SCT SCT SCT SCT SCT ST ST HDHD SCT SCT

SCRYU/Tetra® V12

STREAM® V12

※CADシステム名は一般に各社の商標または登録商標です プロジェクター：2500万要素 オープンカー：7400万要素 シロッコファン：3200万要素 競技場：7000万要素 4 8 16 32 64 128 256 2.3 4.6 9.2 17.1 25.6 48.3 70.589.7 165.8 2.4 4.8 9.3 16.9 25.5 51.0 74.1 99.3 181.3 2 4 8 16 32 64 128 256 2.2 4.0 7.79.8 11.512.313.4 13.223.1 34.8 52.7 92.0 3.9 7.1 9.711.112.812.5 13.2 23.7 36.5 50.4 100.8 倍率 倍率

便利な処理機能（一例）  - 自動レポート作成ツール - 独自のGUI  - 2D→自動モデル作成ツール 

最適化オプション

多目的遺伝的アルゴリズムを用いた最適化オプションツー ルです。複数の最適化したい項目（目的関数）を、複数の 形状や条件（設計変数）の組み合わせから予測します。最 適化項目は最大値、最小値のほか、指定値で設定すること も可能です。実験計画法と応答曲面を利用し、高精度の 最適解探索が可能です。

VB

インターフェース

マイクロソフト社の提供する

COM

技術を利用し、

COM

を

サポートする

Microsoft® Offi

ce

製品や

VB

（

Visual Basic

）を

利用してアプリケーションをコントロールできます。製品 に付属している自動化のフロー作成・実行ができるツール、

scWorkSketch

を用いると、オリジナルの自動処理を簡単 に作成できます。また作成した自動処理をテンプレート化 し再利用することも可能です。

CradleViewer®

ポストプロセッサ上で表示させたシミュレーション結果の 描画状態をファイルに保存し、簡易ビューワーで表示する ことが可能です。解析結果の見たい方向や視点距離を、 マウスやタッチ操作

*

で確認できます。

CradleViewer®

は 無償で提供しており、ポストプロセッサがない環境でも、

CradleViewer®

を通して情報の共有化が図れます。 最適解分布 * Windows7、または Windows8のマルチタッチ対応モニターを利用することで、2本 指によるタッチ操作にも対応しています。

ポストプロセッサ

ポストプロセッサは、計算結果から設計上必要なエンジニア リングデータを容易に得ることができます。実機では、計 測の困難な複雑な形状や物体内部の状態も簡単に把握で きます。これらの情報は、熱や流れの状況を把握しやすい ように多彩な表現方法で可視化でき、情報共有やディスカッ ション、およびプレゼンテーションなどで大きな力を発揮し ます。 便利な処理機能（一例）  - 自動アニメーション作成機能 - 子午面展開表示機能  - 結果比較機能 - 演算機能（積分、関数登録） GUI（結果比較） SC R Y U /T e tra 製品一 覧 シミュ レ ー シ ョ ン の 流 れ 他 社 連 携 ソ フ ト ウ ェ ア CA E とは ？ PI CL S STRE AM ｜ 熱設 計 PA C 主 な 共 通 機能 機能 一 覧

他社連携ソフトウェア

1.

電磁場解析

ソフトウェア

2.

音響解析

ソフトウェア

3.

構造解析

ソフトウェア

電磁場解析ソフトウェアから出力される電磁界による発熱分布 の影響を考慮した発熱量をもとに熱流体で解析ができます。 SCRYU/Tetraから出力されるデータをもとに、音響解析ツールを用い て流体の影響も考慮した騒音・音響解析に取り組めます。 SCRYU/Tetra、およびSTREAMから出力されるデータをもとに、 構造解析ツールを用いて、熱や流れの影響も考慮した構造解析に 取り組めます。

JMAG-Designer

Actran

ANSYS

Femtet®

Femtet®

I-DEAS

LMS Virtual.Lab

Abaqus®

NASTRAN

EMsolution®

FlowNoise

ADVENTURECluster

【開発元】株式会社JSOL（日本） 【開発元】MSC Software Corporation（米国） 【開発元】ANSYS Inc.（米国） 【開発元】ムラタソフトウェア株式会社（日本） 【開発元】ムラタソフトウェア株式会社（日本） 【開発元】Siemens PLM Software（米国）

【開発元】Dassault Systèmes S.A.（フランス）

【開発元】サイエンスソリューションズ株式会社（日本） 【開発元】CEDIC（韓国） FLDUTIL FlowNoise用File .f ld File .CGNS File FLDUTIL .csv .f ld File SCRYU/Tetraの解析結果 （温度コンター） EMsolutionでの発熱分布 SCRYU/Tetraの解析結果 （流速ベクトル） Femtet熱応力解析結果 （変位分布） SCRYU/Tetraの解析結果 Actranの解析結果 Lighthill Volume音源の寄与 Lighthill Surface音源の寄与

4.

熱環境解析

ソフトウェア

5.

部品・物性値

ライブラリ

6.

最適化

ソフトウェア

7.

可視化

ソフトウェア

※Optimus、modeFRONTIER（SCRYU/Tetraのみ）については、  ダイレクトインターフェースで繋がっています。

※上図は『2013 ASHRAE Handbook of Fundamentals』からの抜粋です。

*1 National Institute of Standards and Technology

*2 American Society of Heating, Refrigerating and Air-Conditioning Engineers（米国暖房冷凍空調学会）

熱環境解析ソフトウェアから出力される表面温度分布をSTREAM での境界条件として利用し、風速・気温の分布を解析できます。 外部部品・物性ライブラリから必要な情報を呼び出し、ソフトウェア クレイドルの解析ツールで解析条件として利用できます。 ソフトウェアクレイドル の解 析ツールから出力されるfl d データ（可視化用データ）を読み込み、可視化・結果の編集 を行えます。 最適化ソフトウェアを用いてソフトウェアクレイドルの 解析ツールを用いた自動化や最適化に取り組めます。

ThermoRender

Isight

Optimus®

modeFRONTIER®

【開発元】エーアンドエー株式会社（日本）

【開発元】Dassault Systems Simulia Corp.（フランス）

【開発元】Noesis Solutions（ベルギー） 【開発元】ESTECO S.p.A （イタリア）

CFD

パーツ

Refprop

日射物性データベース ファン特性ライブラリ 【提供元】空調機器 部品データベース BIM・CFDパーツ化小委員会 【提供元】NIST*1  【提供元】ASHRAE*2 【提供元】山洋電気株式会社（日本）

FieldView

EnSight

AVS

【開発元】Intelligent Light（米国） 【開発元】CEI

(Computational Engineering International, Inc.)（米国）

【開発元】Advanced Visual Systems Inc.（米国）

.fl d File .inp File ThermoRenderの計算結果 ThermoRender+STREAM の計算結果 SC R Y U /T e tra 製品一 覧 シミュ レ ー シ ョ ン の 流 れ 他 社 連 携 ソ フ ト ウ ェ ア CA E とは ？ PI CL S STRE AM ｜ 熱設 計 PA C 主 な 共 通 機能 機能 一 覧 ASHRAEハンドブックに掲載されている日射物性観測地点

機能一覧

モデル作成環境

CADインターフェイス（インポート）

Parasolid, STEP, STL, IGES, ACIS, CATIA V5, CATIA V4, Creo Elements/Pro(Pro/Engineer), SOLIDWORKS, NX, SolidEdge, Inventor,

DXF（2D, 3D-face）, VDAFS, XGL, IDF, NASTRAN, PRE, SHAPE, 3DS, IFC, MDL

ガーバデータ（RS-274D, RS-274X）

Parasolid, STEP, STL, IGES, ACIS, CATIA V5, CATIA V4, Creo Elements/Pro(Pro/Engineer) , SOLIDWORKS, NX, SolidEdge, Inventor, DXF（2D, 3D-face）, VDAFS, XGL, IDF, MDL

ガーバデータ（RS-274D, RS-274X）

Parasolid, STEP, STL, IGES, ACIS, CATIA V5, CATIA V4, Creo Elements/Pro(Pro/Engineer) , SOLIDWORKS, NX, SolidEdge, Inventor,

DXF（3D-face）, VDAFS, Abaqus, NASTRAN, ANSYS, I-DEAS,

Design Space, Plot3D, CGNS CADインターフェース（エキスポート） Parasolid, STL, MDL Parasolid, STL, MDL STL, NASTRAN (.nas) , ANSYS (.cdb) , _{CGNS , Parasolid}

形状作成 直方体, 六面体, 円柱, 円錐台 , 球 , 点, パネル（直交, 四辺形）, スケッチ面による2.5次元モデル, 配管部品, ファンモデル（平面, 軸流, ブロア）, 電子部品（筐体, 放熱フィン, スリット, ペルチェ素子, ヒートパイプなど） 空調部品（天カセ 4方向 , 天カセ 2方向 , 壁掛け, 床置き, アネモ, ブリーズラインなど） 直方体, 六面体, 円柱, 円錐台, 球, 点 , パネル（直交 , 四辺形） , スケッチ面による2.5次元モデル, 配管部品, ファンモデル（平面 , 軸流, ブロア）, 電子部品（筐体, 放熱フィン, スリット, ペルチェ素子, ヒートパイプなど） 直方体, 円柱, 球, パネル 形状編集・修正 ブール演算（和, 差, 積, 切断） 形状単純化（デフォルメ, 穴埋め, 突起物削除, R面除去）, コピー, 鏡面コピー, ラッピング ブール演算（和, 差, 積, 切断） 形状単純化（デフォルメ, 穴埋め, 突起物削除, R面除去）, コピー, 鏡面コピー, ラッピング ブール演算（和, 差, 積, 切断） データクリーニング, 形状単純化, コピー , ソリッド・シートの加工, 座標変換, ラッピング 部品ライブラリ化機能 ● ● 格子作成機能 四面体 ● 五面体（プリズム, ピラミッド） ● ● 六面体 ●（円筒座標時） ●（手動） 直方体 ● ● ●（内部Hexaメッシュ利用時） カットセル ● 条件設定機能 ウィザードによる対話型設定 ● ● ● デフォルト条件変更保持機能 ● ● 未利用ダイアログの非表示機能 ● ● ● 未設定部分の一括設定 ● ● ● 物性値ライブラリ（登録可） ● ● ● 複合材生成機能 ● ● ●（積層パネル） 操作・制御環境 VBインターフェース ● ● ● 連続実行機能 ● 操作ヒストリー機能 ● キーボードマップ登録機能 ● マウス操作汎用化機能 ● ● ● ズーミング ● ● 格子関連 構造格子 ●（直角座標 , 円筒座標） ●（直角座標） ●（インポートのみ） 非構造格子 ● マルチブロック ● ● カットセル ● 重合格子 ●（移動物体機能による） ● 移動物体 ● 解適合格子生成 ● 不連続接合 ● ALE（回転, 移動, 伸縮）境界 ● ダイナミカル要素移動 ● 数値解法 有限体積法 ● ● ●

圧力補正解法 SIMPLEC, SIMPLE SIMPLEC SIMPLEC, SIMPLE, 修正SIMPLEC

移流項精度 1次／3次（QUICK/WENO）精度風上差分 1次／3次（QUICK/WENO）精度風上差分 1次／2次（MUSCL/QUICK）精度風上差分 マトリックスソルバー _{ILUCGS, FMGCG, FMGCGS}MICCG, ILUCR, MICCG, ILUCR, ILUCGS, FMGCG, FMGCGS _AMGCG-STAB, MILUCG-STAB, AMG,

粗格子補正CG-STAB 密度ベースソルバー ●（近似リーマン解法 Rotated-RHLL, Roe, HLL） 定常計算／非定常計算 ● ● ● 流れ解析 非圧縮性流体 ● ● ● 圧縮性流体 ● ● 非ニュートン流体 ● ● 浮力考慮（ブジネスク近似） ● ● ● 多種流体 ● ● 混合ガス解析 ● ● 発泡樹脂流動 ● 乱流モデル 標準 k-εモデル, RNG k-εモデル, MP k-εモデル, 線形低レイノルズ数 k-εモデル(AKN), 非線形低レイノルズ数 k-εモデル, 温度場二方程式(NK) k-εモデル(高レイノルズ), 温度場二方程式(AKN) k-εモデル(低レイノルズ), LES 標準 k-εモデル, 線形低レイノルズ数 k-εモデル(AKN) 標準 k-εモデル, RNG k-εモデル, MP k-εモデル, 線形低レイノルズ数 k-εモデル(AKN), 線形低レイノルズ数 k-εモデル(GPC), 非線形低レイノルズ数 k-εモデル, Realizable k-εモデル, SST k-ωモデル, MPAKN線形低レイノルズ数 k-εモデル, Spalart & Allmaras 1方程式モデル,

LKE k-kL-ω 3方程式モデル, SST-SASモデル, DES, VLES, LES

熱解析 熱伝導（流体内／固体内） ● ● ● 熱伝達（対流熱伝導／乱流熱伝達） ● ● ● 熱伝達（沸騰熱伝達） ● 熱放射（VF（形態係数）法） ● ● ● 熱放射（フラックス法） ● ● パネル熱伝導／熱伝達／熱放射 ● ● ● 日射発熱 ●（直達/天空） ● ジュール発熱 ● ● 平均放射温度（MRT）算出 ● ● 拡散解析 拡散係数指定 ● ● 沈降速度指定 ● 熱拡散効果 ● ● 換気効率指標 空気齢, 空気余命, 換気口寄与率 ● 快適性指標 PMV／SET* ● ● 湿度・結露解析 相対湿度／絶対湿度 ● ● 結露量算出 ● ● 固体内湿分移動 ● 空気密度による露点変化影響 ● 反応解析 化学反応 ● ● 燃焼 ●渦消散モデル, PPDF ●渦消散モデル 凝固・融解 ● ● CVD表面反応 ● 粒子解析 マーカー粒子 ● ● 質量粒子 ● ● 反応粒子 ● ● 荷電粒子 ● ●（ユーザー関数） 噴霧モデル ● ● 液膜モデル ● 結露量変換 ● ● 流体体積率変換 ●（MARS法のみ） 混相流解析

自由表面 ●（VOF法, MARS法） ●（VOF法, 改良MAC法）

分散混相流 ● キャビテーションモデル ●

P

repr

oc

essor

S

olv

er

流れ条件 流速 ● ● ● 体積流量 ● ● ● 質量流量 ● ● ● 圧力（表面圧力、全圧） ● ● ● 自然流入／流出 ● ● ● 空調機モデル ● ファンモデル ● ● ● 造波、消波 ●（MARS法のみ） ● 熱条件 温度固定 ● ● ● 発熱量 ● ● ● 熱伝達係数 ● ● ● 接触熱抵抗 ● ● ● 壁条件 no-slip（静止壁） ● ● ● free-slip（対称壁） ● ● ● 対数則 ● ● ● べき乗則 ● ● 壁面粗度 ● ● ● 圧力条件 圧力固定 ● ● ● 圧力損失 ● ● ● 多孔質体 ● ● 発生条件 体積力／圧力損失 ● ● ● 発煙（拡散物質） ● ● 乱流生成 ● ● 加湿 ● 植栽 ● その他条件制御 変数テーブル／関数機能 ● ● ● ユーザー関数機能（要コンパイル） ● ● 計算制御 ジョブ管理機能 ● ● ● 計算状況オンラインモニタ ● ● ● 計算終了メール通知機能 ● ● ● VBインターフェース ● ● ●

出力図化ファイル ソフトウェアクレイドル図化ファイル（FLD, iFLD） ソフトウェアクレイドル図化ファイル（FLD, iFLD） ソフトウェアクレイドル図化ファイル（FLD, iFLD） 連携ソフトウェア

Abaqus, NASTRAN, ANSYS, I-DEAS, ADVENTURECluster, JMAG , EMSolution,

Autodesk Revit, ArchiCAD, EnSight, FieldView

EnSight, FieldView

Abaqus, NASTRAN, ANSYS, I-DEAS, ADVENTURECluster, JMAG, EMSolution,

LMS Virtual.Lab, ACTRAN, FlowNoise, KULI, Flowmaster, AVS

構造解析 線形静解析_{双方向連成解析 ●（Abaqus}● _） 描画機能 メッシュ図, ベクトル図, コンター図 ● 等値面, 流線図, 流跡線図 ● 形状表現 ●（ニュートラルファイル, STLファイル, Wavefront OBJファイル） グラフ表示 ● 鏡面, 周期コピー ● 渦中心表示 ● 子午面表示 ● 描画位置指定 任意平面, 形状表面, 全領域, 円筒面 ● 流線, 等値面 ● 流跡線 ●（SCRYU/Tetra®のみ） スケーリング機能 ● 任意点（ピック機能） ●（スカラー値, ベクトル値） 特殊表現 オイルフロー ●（カット面上, 表面上） テクスチャマッピング ●（カット面上, 表面上） ライティング, 光沢,グラデーション ●（プリセット, 任意） 半透明, 水表現, 影 ● 動画機能 アニメベクトル ● アニメ流線 ● 断面スイープ ● マーカーパーティクル ●（乱流拡散考慮可） 視点自動移動 ●（視点, 注視点設定可） キーフレームアニメーション ● サイクル間補間アニメーション ● 結果分析機能 変数登録（関数登録） ● 積分機能（面積積分／体積積分） ●（スカラー積分, ベクトル積分） 結果比較表示 ●（クリッピング機能） 射影面積の算出 ● 極大極小位置自動探索機能 ● CSVによる実験データの取り込み ● カラーバー変更機能 ●（プリセット, 任意） 画像出力 BMP, JPG, PNG ●（サイズ, 解像度調整可） CradleViewer® ●（定常／非定常解析対応, Offi ceアプリケーションへの埋め込み） AVI ● VRML ● 操作・制御環境 指定領域限定読込機能 ● OpenGLコントロール ● VBインターフェース ● マウス操作汎用化機能 ● 立体視 ●（サイドバイサイド）

S

olv

er

P

ostpr

oc

essor

稼働環境対応表

製品名 対応OS※ 推奨環境 解析の目安 コンパイラ環境（ユーザー関数） Windows Vista Windows 7 Windows 8.1 Windows 10 Windows Server 2008 *1 Windows Server 2008 R2 *1 Windows Server 2012 *1 Windows Server 2012 R2 *1

RedHat Enterprise Linux 5, 6 (64 bit) *2*3

SUSE Linux Enterprise Server 11 (64 bit) *2

【メモリ】 2GB以上 【ハードディスク】 空き容量10GB以上 使用メモリ： 約1000万要素／5.5GB 最大要素数     20億 最大並列数（実績）  4096 Windows版

 Intel Visual Fortran Composer XE 2015 Linux版

 GFortran（GNU Fortran compiler）  （Linux標準） 【メモリ】 2GB以上 【ハードディスク】 空き容量10GB以上 使用メモリ： 約1000万要素／3.5GB 最大要素数（実績）   15億 最大並列数（実績）  4096 Windows版

 Microsoft Visual Studio 2013 Linux版

 GCC（GNU Compiler Collection）  （Linux標準）

※V12以降は全てのOSにおいて64bitのみの対応となります。

*1 I/F Option for Abaqusは、HPC Pack環境上ではサポートできません。

*2 ソルバーおよびSCRYU/Tetraプリプロセッサ一部機能にのみ対応。Itanium用64 bit版はサ

Windows、Windows Vistaは、米国Microsoft Corporationの米国およびその他の国における商標または登録商標です。

Windowsの正式名称はMicrosoft® Windows® Operating Systemです。

Microsoft Visual Studioは、米国Microsoft Corporationの米国およびその他の国における商標または登録商標です。

LinuxはLinus Torvalds氏の米国およびその他の国における登録商標または商標です。

機能一覧

SC R Y U /T e tra 製品一 覧 シミュ レ ー シ ョ ン の 流 れ 他 社 連 携 ソ フ ト ウ ェ ア CA E とは ？ PI CL S STRE AM ｜ 熱設 計 PA C 主 な 共 通 機能 機能 一 覧

France Tokyo USA Osaka Taiwan India

所在地・関連会社

ソフトウェアクレイドルは、国内だけでなく海外にも現地法人や販売代理店、技術提携先を設け、グロー バルにお客様をサポートできる体制を整えております。 株式会社ソフトウェアクレイドル 本社 〒530-0001 大阪市北区梅田3-4-5 毎日インテシオ Tel: 06-6343-5641 Fax: 06-6343-5580 東京支社 〒141-0032 東京都品川区大崎1-11-1 ゲートシティ大崎ウエストタワー Tel: 03-5435-5641 Fax: 03-5435-5645 Email: [email protected] Web: www.cradle.co.jp 子会社・関連会社

Cradle North America Inc.（アメリカ） www.cradle-cfd.com

Cradle North America Inc. France Offi ce（フランス） www.cradle-cfd.com

Applied Thermal Fluid Analysis Center, Ltd. （台湾） www.atac.tw

ContraVolts InfoTech Pvt. Ltd.（インド） www.contravolts.com

販売代理店

三菱重工マシナリーテクノロジー株式会社（広島） www.mhimt.co.jp

CEDIC Co., Ltd. （韓国） www.cedic.biz

Shanghai HONGYUAN information technology Co., Ltd. （中国） www.hongyuantek.com

Nanjing Tianfu Software Co., Ltd. （中国） www.njtf.cn

Global Computing S.A. de C.V.（メキシコ） www.globalcomputing.com.mx

Shanghai Union Building Technology Co., Ltd. （中国） www.yntec.cn

Beijing FEAonline Engineering Co., Ltd. （中国） www.feaonline.com.cn

KITE GROUP s.r.l. （イタリア） www.kitegroup.eu

Cosmos Italia s.r.l. （イタリア） www.cosmositalia.it

Arcadia Srl （イタリア） www.arcadia2003.com

ANALYSIS Y SIMULACION S.L.（スペイン） www.analisisysimulacion.com

CFD Engineering Hungary Ltd.（ハンガリー） www.cfdengineering.hu

RMC MUHENDISLIK Ltd.（トルコ） www.rmc.com.tr

本社（大阪）

東京支社

Cradle North America Inc.
