Oracle Application Server Forms Services利用ガイド, 10gリリース2（10.1.2）

(1)

Oracle® Application Server Forms Services

利用ガイド 10g リリース 2（10.1.2） 部品番号部品番号部品番号 部品番号 : B25065-02 2006 年 8 月

(2)

原本名 : Oracle Application Server Forms Services Deployment Guide, 10g Release 2 (10.1.2) 原本部品番号 : B14032-03

原本著者 : Orlando Cordero

原本協力者 : Suvarna Balachandra, Nishad Desai, Pam Gamer, Art Housinger, Phil Kuhn, Chris Lewis, Hiro Nozaki, Gururaja Padakandla, Ganesh Puram, Slava Podokshik, Grant Ronald, Ananth Satyanarayana, Naseer Syed, Sudarshan Upadhya, Robin Zimmermann

制限付権利の説明このプログラム（ソフトウェアおよびドキュメントを含む）には、オラクル社およびその関連会社に所有権のある情報が含まれています。このプログラムの使用または開示は、オラクル社およびその関連会社との契約に記された制約条件に従うものとします。著作権、特許権およびその他の知的財産権と工業所有権に関する法律により保護されています。独立して作成された他のソフトウェアとの互換性を得るために必要な場合、もしくは法律によって規定される場合を除き、このプログラムのリバース・エンジニアリング、逆アセンブル、逆コンパイル等は禁止されています。このドキュメントの情報は、予告なしに変更される場合があります。オラクル社およびその関連会社は、このドキュメントに誤りが無いことの保証は致し兼ねます。これらのプログラムのライセンス契約で許諾されている場合を除き、プログラムを形式、手段（電子的または機械的）、目的に関係なく、複製または転用することはできません。このプログラムが米国政府機関、もしくは米国政府機関に代わってこのプログラムをライセンスまたは使用する者に提供される場合は、次の注意が適用されます。

U.S. GOVERNMENT RIGHTS

Programs, software, databases, and related documentation and technical data delivered to U.S. Government customers are "commercial computer software" or "commercial technical data" pursuant to the applicable Federal Acquisition Regulation and agency-specific supplemental regulations. As such, use, duplication, disclosure, modification, and adaptation of the Programs, including documentation and technical data, shall be subject to the licensing restrictions set forth in the applicable Oracle license agreement, and, to the extent applicable, the additional rights set forth in FAR 52.227-19, Commercial Computer Software--Restricted Rights (June 1987). Oracle Corporation, 500 Oracle Parkway, Redwood City, CA 94065.

このプログラムは、核、航空産業、大量輸送、医療あるいはその他の危険が伴うアプリケーションへの用途を目的としておりません。このプログラムをかかる目的で使用する際、上述のアプリケーションを安全に使用するために、適切な安全装置、バックアップ、冗長性（redundancy）、その他の対策を講じることは使用者の責任となります。万一かかるプログラムの使用に起因して損害が発生いたしましても、オラクル社およびその関連会社は一切責任を負いかねます。

Oracle、JD Edwards、PeopleSoft、Retek は米国 Oracle Corporation およびその子会社、関連会社の登録商標です。その他の名称は、他社の商標の可能性があります。このプログラムは、第三者の Web サイトへリンクし、第三者のコンテンツ、製品、サービスへアクセスすることがあります。オラクル社およびその関連会社は第三者の Web サイトで提供されるコンテンツについては、一切の責任を負いかねます。当該コンテンツの利用は、お客様の責任になります。第三者の製品またはサービスを購入する場合は、第三者と直接の取引となります。オラクル社およびその関連会社は、第三者の製品およびサービスの品質、契約の履行（製品またはサービスの提供、保証義務を含む）に関しては責任を負いかねます。また、第三者との取引により損失や損害が発生いたしましても、オラクル社およびその関連会社は一切の責任を負いかねます。

(3)

はじめに

... xi 対象読者 ... xii ドキュメントのアクセシビリティについて ... xii 関連ドキュメント ... xii 表記規則 ... xii サポートおよびサービス ... xiii

1 概要

概要

1.1 Oracle インターネット・プラットフォーム ... 1-2 1.1.1 Oracle Application Server ... 1-2 1.1.2 Oracle Developer Suite ... 1-2 1.1.3 Oracle Database 10g ... 1-2 1.2 Oracle Application Server Forms Services ... 1-2 1.2.1 Forms Services の新機能 ... 1-3 1.3 OracleAS Forms Services のアーキテクチャ ... 1-3 1.4 OracleAS Forms Services のコンポーネント ... 1-4 1.4.1 Forms Listener Servlet ... 1-4 1.4.2 Forms ランタイム・プロセス ... 1-4 1.5 Forms Listener Servlet ... 1-5

2 Forms Services セキュリティの概要

セキュリティの概要

2.1 OracleAS Forms Services のセキュリティについて ... 2-2 2.1.1 OracleAS Forms Services のシングル・サインオン ... 2-2 2.1.2 ユーザーのクラスとその権限 ... 2-2 2.1.3 保護されるリソース ... 2-2 2.1.3.1 動的ディレクティブ ... 2-3 2.1.3.2 Oracle Internet Directory における動的リソースの作成 ... 2-3 2.1.3.3 シングル・サインオン使用時のデータベース・パスワードの期限切れ ... 2-3 2.1.4 権限およびアクセス強制 ... 2-3 2.1.5 Oracle Identity Management Infrastructure の使用 ... 2-3 2.2 OracleAS Forms Services のセキュリティの構成 ... 2-3 2.2.1 Oracle Forms の Oracle Identity Management オプションの構成 ... 2-3 2.2.2 OracleAS Security Framework の Oracle Forms オプションの構成 ... 2-4

(4)

3.2 構成ファイル ... 3-3 3.2.1 Oracle Forms 構成ファイル ... 3-4 3.2.1.1 default.env ... 3-4 3.2.1.2 formsweb.cfg ... 3-4 3.2.1.3 base.htm、basejini.htm、および basejpi.htm ... 3-4 3.2.1.4 ftrace.cfg ... 3-5 3.2.2 Oracle Application Server Containers for J2EE （OC4J）構成ファイル ... 3-5 3.2.2.1 web.xml ... 3-5 3.2.2.2 Oracle Forms OC4J ファイルのディレクトリ構造 ... 3-5 3.2.3 Oracle HTTP Listener の構成ファイル ... 3-6 3.2.3.1 forms.conf ... 3-6 3.2.4 標準フォントとアイコン・ファイル ... 3-6 3.2.4.1 Registry.dat ... 3-6 3.2.5 WebUtil 構成ファイル ... 3-6 3.2.5.1 デフォルトの webutil.cfg ... 3-6 3.2.5.2 デフォルトの webutilbase.htm ... 3-7 3.2.5.3 デフォルトの webutiljini.htm ... 3-7 3.2.5.4 デフォルトの webutiljpi.htm ... 3-7 3.3 アプリケーションの配布 ... 3-7 3.3.1 アプリケーションの配布 ... 3-7 3.3.2 パラメータの指定 ... 3-8 3.3.3 Oracle Enterprise Manager での構成セクションの作成 ... 3-9 3.3.3.1 Oracle Application Server Forms Services アプリケーションへのアクセスに

使用する URL の編集 ... 3-10 3.3.4 ランフォーム・パラメータにおける特殊文字の指定 ... 3-10 3.3.4.1 現行リリースのデフォルト動作 ... 3-10 3.3.4.2 前リリースの動作 ... 3-11 3.3.4.3 現行リリースでの前リリースの動作取得 ... 3-11 3.3.4.4 テンプレート HTML ファイルの考慮事項 ... 3-12 3.3.4.5 静的 HTML ページの考慮事項 ... 3-12 3.4 クライアント・ブラウザのサポート ... 3-12 3.4.1 Oracle JInitiator ... 3-13 3.4.2 構成パラメータとベース HTML ファイルをクライアント・ブラウザに連結する方法 ... 3-13

4 Forms Services の構成

の構成

4.1 Oracle Application Server Forms Services での Forms アプリケーションの起動方法 ... 4-2 4.2 Oracle Enterprise Manager と Oracle Forms ... 4-2 4.2.1 Forms セッション管理のための Enterprise Manager Application Server Control の

使用方法 ... 4-3 4.2.2 Forms Services の管理に使用する Oracle Enterprise Manager Grid Control の構成 ... 4-3 4.2.3 Application Server Control コンソールによる Forms Services へのアクセス ... 4-4 4.3 Forms Services の構成 ... 4-4 4.3.1 Application Server Control コンソールによるパラメータの構成 ... 4-5 4.3.1.1 ファイルを指定するパラメータ ... 4-5 4.3.2 構成セクションの管理 ... 4-5 4.3.2.1 名前を付けた構成の複製 ... 4-6

(5)

4.3.2.2 名前を付けた構成の削除 ... 4-6 4.3.3 パラメータの管理 ... 4-7 4.3.4 デフォルトの Forms 構成パラメータ ... 4-8 4.3.4.1 システムのデフォルトの構成パラメータ ... 4-8 4.3.4.2 ランフォーム・パラメータ（serverArgs パラメータ） ... 4-10 4.3.4.3 HTML ページ・タイトル、BODY タグの属性、フォームの前後に追加する HTML ... 4-12 4.3.4.4 アプレット・パラメータまたはオブジェクト・パラメータ ... 4-12 4.3.4.5 JInitiator のパラメータ ... 4-14 4.3.4.6 Sun 社の Java Plug-in のパラメータ ... 4-14 4.3.4.7 Oracle Enterprise Manager の構成パラメータ ... 4-14 4.3.4.8 Oracle Internet Directory の構成パラメータ ... 4-15 4.4 Oracle Enterprise Manager による環境変数の構成 ... 4-15 4.5 ユーザー・セッションの管理 ... 4-17 4.5.1 新規ユーザー・セッションの許可 ... 4-17 4.5.2 新規ユーザー・セッションの禁止 ... 4-17 4.5.3 Forms Services インスタンスでのユーザー・セッションの終了 ... 4-18 4.6 アプリケーションの URL セキュリティの管理 ... 4-18 4.6.1 Oracle Forms テスト・フォームの保護 ... 4-19 4.7 ユーザー独自のテンプレート HTML ファイルの作成 ... 4-21 4.8 Oracle Forms アプリケーションへの Graphics の挿入 ... 4-21 4.8.1 Oracle Graphics 6i および Oracle Database 9.0.1.4.0（64 ビット） ... 4-21 4.8.2 Reports Server による Graphics 6i の構成 ... 4-21 4.9 Forms Services で使用するアイコンとイメージの配置 ... 4-22 4.9.1 Application Server Control を使った Registry.dat の管理 ... 4-22 4.9.2 アプリケーション・アイコンの配置 ... 4-22 4.9.2.1 アイコンの Java アーカイブ・ファイルへの格納 ... 4-23 4.9.2.2 Registry.dat へのアイコン変更の追加 ... 4-23 4.9.3 スプラッシュ画面イメージおよびバックグラウンド・イメージ ... 4-24 4.9.4 アイコンとイメージを含むカスタム JAR ファイル ... 4-25 4.9.4.1 イメージの JAR ファイルの作成 ... 4-25 4.9.4.2 JAR ファイル内でのファイルの使用 ... 4-25 4.9.5 アイコンおよびイメージの検索パス ... 4-25 4.9.5.1 DocumentBase ... 4-26 4.9.5.2 CodeBase ... 4-26 4.10 言語検出の有効化 ... 4-27 4.10.1 言語検出の指定 ... 4-27 4.10.2 インライン IME サポート ... 4-27 4.10.3 言語検出機能の仕組み ... 4-28 4.10.3.1 マルチレベルの継承 ... 4-28 4.11 キー・マッピングの有効化 ... 4-28 4.11.1 fmrweb.res のカスタマイズ ... 4-29 4.11.1.1 変更の例 : 入力マッピングと実行マッピングのスワッピング ... 4-29 4.11.1.2 例外または特殊なキー・マッピング ... 4-29 4.11.1.2.1 [F2] のマッピング ... 4-30 4.11.1.2.2 KEY-ENTER-TRIGGER を起動する [Enter] のマッピング ... 4-30 4.11.1.2.3 ナンバー・キーのマッピング ... 4-30 4.11.1.2.4 Web フォームを終了する [Esc] キーのマッピング ... 4-31

(6)

5.2 パフォーマンス / スケーラビリティのチューニング ... 5-2 5.3 HTTPD プロセス数の制限 ... 5-2 5.4 高い値の MaxClients ディレクティブの設定 ... 5-3 5.5 OC4J のロード・バランシング ... 5-3 5.6 Forms Listener Servlet での HTTPS の使用方法 ... 5-5 5.7 サーバー要件 ... 5-5 5.8 クライアント要件 : Oracle JInitiator での HTTPS の使用 ... 5-5 5.9 ユーザー ID/ パスワード非表示機能の使用方法 ... 5-6 5.10 認証プロキシを使用した Oracle Forms アプリケーションの実行 ... 5-6 5.11 Oracle Forms Services と SSL ... 5-7 5.11.1 SSL を使用する Oracle HTTP Server の構成 ... 5-7 5.11.2 SSL を使用する Oracle Web Cache の構成 ... 5-8 5.11.3 SSL を使用するフォームの実行 ... 5-9 5.11.4 ロード・バランシング・ルーターを使用した SSL の構成 ... 5-10

6 Oracle Application Server Single Sign-On での

での

での Forms Services の使用

での

の使用

6.1 概要 ... 6-2 6.2 OracleAS Single Sign-On、Oracle Internet Directory、および Forms で使用可能な機能 ... 6-2 6.2.1 Oracle Internet Directory にリソースがない場合のリソースの動的な作成 ... 6-2 6.2.2 Oracle Internet Directory でのデフォルト・プリファレンス（Forms リソースの定義）

のサポート ... 6-3 6.2.3 Forms と OracleAS Single Sign-On での動的ディレクティブのサポート ... 6-3 6.2.4 OracleAS Single Sign-On で実行される Forms のデータベース・パスワード期限切れの

サポート ... 6-3 6.3 Oracle Forms で使用される OracleAS Single Sign-On コンポーネント ... 6-4 6.4 アプリケーションでの OracleAS Single Sign-On の有効化 ... 6-4 6.4.1 ssoMode ... 6-5 6.4.2 ssoDynamicResourceCreate ... 6-5 6.4.3 ssoErrorURL ... 6-6 6.4.4 ssoCancelUrl ... 6-6 6.4.5 Forms から SSO 情報へのアクセス ... 6-6 6.5 Oracle Forms と Reports の統合 ... 6-7 6.6 認証フロー ... 6-7

7 JVM プーリング

プーリング

7.1 概要 ... 7-2 7.2 JVM プーリングの例 ... 7-2 7.3 設計時の考慮事項 ... 7-3 7.3.1 以前のバージョンの Java Importer について ... 7-3 7.3.2 Java コードの再インポート ... 7-3 7.3.3 複数の JVM 間での静的変数の共有について ... 7-4 7.4 JVM コントローラについて ... 7-4 7.5 JVM プーリングの管理 ... 7-6 7.5.1 Enterprise Manager Application Server Control による JVM コントローラの

管理について ... 7-6 7.5.2 コマンドラインによる JVM コントローラの管理について ... 7-7

(7)

7.5.3 新規 JVM コントローラの作成 ... 7-7 7.5.4 JVM コントローラの削除 ... 7-8 7.5.5 Enterprise Manager Application Server Control による JVM コントローラの

プロパティの編集 ... 7-9 7.5.6 デフォルト JVM コントローラのプロパティの指定 ... 7-9 7.5.7 Enterprise Manager Application Server Control による JVM コントローラの

起動と停止 ... 7-10 7.5.7.1 JVM コントローラの起動または再起動 ... 7-10 7.5.8 JVM コントローラの使用コマンド ... 7-11 7.5.8.1 コマンドの制限 ... 7-11 7.5.8.2 コマンドラインによる JVM コントローラの起動 ... 7-11 7.5.8.3 JVM コントローラの停止 ... 7-12 7.5.9 JVM コントローラの構成ファイル ... 7-12 7.5.9.1 起動オプションの優先順位 ... 7-13 7.5.10 JVM コントローラのコマンドの例 ... 7-13 7.5.11 Forms 構成ファイル設定 ... 7-14 7.5.12 起動の例 ... 7-15 7.5.13 複数の JVM コントローラについて ... 7-16 7.5.14 子 JVM について ... 7-16 7.5.14.1 子 JVM の例 ... 7-16 7.6 JVM コントローラのロギング管理 ... 7-17 7.6.1 ロギングの有効化と無効化 ... 7-17 7.6.1.1 デフォルトのロギング・プロパティの指定 ... 7-17 7.6.1.2 ログ・ファイルのディレクトリの指定 ... 7-18 7.6.1.3 ログ・ファイルへのアクセス ... 7-18 7.6.1.4 JVM コントローラのログ・ファイルの削除 ... 7-19 7.7 JVM プーリングのエラー・メッセージ ... 7-19

8 トレースと診断

トレースと診断

8.1 Forms Trace について ... 8-2 8.2 Forms Trace の構成 ... 8-2 8.2.1 URL パラメータ・オプションの指定 ... 8-4 8.3 Forms Trace の開始 ... 8-5 8.4 Forms Trace 出力の表示 ... 8-5 8.4.1 Translate ユーティリティの実行 ... 8-6 8.5 トレース可能イベントのリスト ... 8-6 8.5.1 イベントの詳細のリスト ... 8-8 8.5.1.1 ユーザー・アクション・イベント ... 8-8 8.5.1.2 Forms Services のイベント ... 8-9 8.5.1.3 イベントの詳細 ... 8-9 8.5.1.4 3 層イベント ... 8-9 8.5.1.5 その他のイベント ... 8-10 8.6 Forms Services のトレース・メトリックの監視 ... 8-10 8.7 Servlet Logging Tools ... 8-10 8.7.1 ロギングの有効化 ... 8-11 8.7.1.1 URL でのロギングの指定 ... 8-11 8.7.1.2 Oracle Enterprise Manager でのロギングの指定 ... 8-11 8.7.1.3 Forms Servlet を起動する URL での完全診断の指定 ... 8-12

(8)

8.7.3.1 （なし） ... 8-12 8.7.3.2 /session ... 8-12 8.7.3.3 /sessionperf ... 8-12 8.7.3.4 /perf ... 8-13 8.7.3.5 /debug ... 8-13

9 エンド・ユーザー監視の構成

エンド・ユーザー監視の構成

9.1 エンド・ユーザー監視について ... 9-2 9.2 エンド・ユーザー監視の構成 ... 9-2 9.2.1 エンド・ユーザー監視の使用要件 ... 9-2 9.2.2 エンド・ユーザー監視を使用する Web Cache の構成 ... 9-3 9.2.3 Enterprise Manager Grid Control で監視する Web Cache インスタンスの指定 ... 9-3 9.2.4 デフォルトの最小ヒット数のしきい値の変更 ... 9-4 9.2.5 不適切なレスポンス時間を排除する設定の変更 ... 9-4 9.3 エンド・ユーザー監視の有効化 ... 9-4 9.3.1 formsweb.cfg の変更 ... 9-4 9.4 その他の情報 ... 9-5

10 パフォーマンス・チューニングに関する考慮事項

パフォーマンス・チューニングに関する考慮事項

10.1 Forms Services の組込み最適化機能 ... 10-2 10.1.1 Forms Services の監視 ... 10-2 10.1.1.1 Forms Services インスタンスの監視 ... 10-2 10.1.1.2 Forms イベントの監視 ... 10-3 10.1.1.3 ユーザー・セッションのメトリックの監視 ... 10-3 10.1.1.4 メトリック情報のソート ... 10-3 10.1.1.5 検索 ... 10-3 10.1.2 Forms Services Web ランタイム・プーリング ... 10-3 10.1.2.1 事前起動パラメータの構成 ... 10-4 10.1.2.2 ランタイム・プーリングの起動 ... 10-4 10.1.3 Forms Services のユーティリティ ... 10-5 10.1.3.1 Forms Services のユーティリティを使用するには : ... 10-5 10.1.4 クライアント・リソース要件の最小化 ... 10-5 10.1.5 Forms Services リソース要件の最小化 ... 10-5 10.1.6 ネットワーク使用量の最小化 ... 10-6 10.1.7 ネットワークを介して送信されるパケットの効率の拡大 ... 10-6 10.1.8 クライアントでのアプリケーション画面の効率的なレンダリング ... 10-6 10.2 OracleAS Forms Services アプリケーションのチューニング ... 10-7 10.2.1 データ・サーバーに対する Oracle Application Server Forms Services の位置 ... 10-7 10.2.2 アプリケーションの起動時間の最小化 ... 10-8 10.2.2.1 Java ファイルの使用 ... 10-8 10.2.2.1.1 Oracle JInitiator ... 10-8 10.2.2.1.2 その他のすべての場合（Sun 社の Java Plug-in など） ... 10-9 10.2.2.2 キャッシュの使用 ... 10-9 10.2.3 必須ネットワーク帯域幅の削減 ... 10-10 10.2.4 パフォーマンスを改善するためのその他の方法 ... 10-11 10.3 Web Cache と Forms の統合 ... 10-12

(9)

11 OracleAS Forms Services へのアップグレード

へのアップグレード

11.1 OracleAS Forms Services アップグレード項目 ... 11-2 11.2 OracleAS Forms Services に関連するコンポーネント ... 11-2 11.3 OracleAS Forms Services アップグレード・タスク ... 11-3 11.3.1 アップグレードに関する推奨事項およびトラブルシューティングのヒント ... 11-3 11.3.2 OracleAS Forms Services アプリケーション・モジュールのアップグレード ... 11-4 11.3.3 Common Gateway Interface（CGI）から Oracle Forms Servlet へのアップグレード .... 11-4 11.3.4 静的 HTML 開始ファイルから汎用アプリケーション HTML 開始ファイルへの

アップグレード ... 11-5 11.3.4.1 OracleAS Forms Services での静的 HTML ファイルの使用 ... 11-6 11.3.5 Forms 6i Listener から Forms Listener Servlet へのアップグレード ... 11-7 11.3.6 Forms Listener Servlet アーキテクチャから OracleAS Forms Services への

アップグレード ... 11-9 11.3.7 ロード・バランシングのアップグレード ... 11-10 11.3.8 使用方法 ... 11-10 11.3.8.1 Forms Servlet によるアイコン・イメージの配置 ... 11-10 11.3.8.2 Oracle Reports に対する統合されたコールから Oracle Reports の使用への

アップグレード ... 11-11 11.3.8.3 OC4J での Forms Listener Servlet 別名の作成 ... 11-11 11.3.8.4 Listener Servlet 管理ページへのアクセス ... 11-12 11.4 OracleAS Forms Services のアップグレードの検証 ... 11-12

A

Oracle Forms Services のトラブルシューティング

のトラブルシューティング

A.1 インストールの確認 ... A-2 A.1.1 Web Form Tester の使用 ... A-2 A.1.2 ポート情報の確認 ... A-2 A.2 FRM-XXXXX エラーの診断 ... A-3 A.2.1 Oracle Forms アプレット ... A-3 A.2.2 JInitiator Java コンソール ... A-3 A.2.3 FRM-92XXX エラー・メッセージ ... A-3 A.2.3.1 FRM-92010 ... A-5 A.2.3.2 FRM-92050 ... A-5 A.2.3.3 FRM-92100 ... A-6 A.2.3.4 FRM-92101 ... A-7 A.2.3.5 FRM-92102 ... A-7 A.2.3.6 FRM-92120 ... A-8 A.2.3.7 FRM-92150/FRM-92160 ... A-8 A.3 スタック・トレースを使用したサーバーのクラッシュの診断 ... A-8 A.3.1 スタック・トレースについて ... A-8 A.3.2 スタック・トレースの構成と使用 ... A-9 A.3.2.1 環境の確認 ... A-9 A.3.2.2 Solaris のスタック・トレースについて ... A-9 A.3.2.3 Windows のスタック・トレースについて ... A-9 A.4 クライアント・クラッシュの診断 ... A-9 A.4.1 クライアント・クラッシュの診断について ... A-9 A.4.2 ハングしているアプリケーションの診断 ... A-10 A.4.2.1 アプリケーションがハングする原因 ... A-10 A.4.2.2 Java スレッド・ダンプの作成 ... A-10

(10)

A.6.1 Java のメモリーの使用方法 ... A-11 A.6.2 初期 Java ヒープの設定 ... A-11 A.6.3 メモリー・リークについて ... A-11 A.6.3.1 Java でのメモリー・リーク ... A-12 A.6.3.2 メモリー・リークの特定 ... A-12 A.6.4 キャッシングによるパフォーマンスの向上 ... A-12 A.6.5 OJDK でのパフォーマンス向上 ... A-13 A.7 トラブルシューティングのヒント ... A-13 A.8 さらに調査が必要な場合 ... A-14

B

JInitiator

B.1 Oracle JInitiator を使用する理由 ... B-2 B.2 Oracle JInitiator の利点 ... B-2 B.3 Oracle JInitiator の使用方法 ... B-2 B.4 サポートされる構成 ... B-2 B.4.1 Windows 98、NT、2000 および XP ... B-2 B.5 システム要件 ... B-3 B.6 Netscape Navigator での Oracle JInitiator の使用方法 ... B-3 B.7 Microsoft Internet Explorer での Oracle JInitiator の使用方法 ... B-3 B.8 Oracle JInitiator プラグインの設定 ... B-4 B.8.1 Oracle JInitiator マークアップのベース HTML ファイルへの追加 ... B-4 B.8.2 Oracle JInitiator ダウンロード・ファイルのカスタマイズ ... B-4 B.8.3 Oracle JInitiator をダウンロード可能にする ... B-4 B.9 Oracle JInitiator プラグインの変更 ... B-4 B.9.1 Oracle JInitiator キャッシュ・サイズの変更 ... B-5 B.9.2 Oracle JInitiator ヒープ・サイズの変更 ... B-5 B.9.3 Oracle JInitiator 用のプロキシ・サーバー設定のチェックおよび変更 ... B-5 B.9.4 Oracle JInitiator 出力の表示 ... B-5 B.10 ベース HTML ファイルの変更 ... B-6

C

サンプル構成ファイル

C.1 デフォルトの formsweb.cfg ファイル ... C-2 C.2 プラットフォーム固有の default.env ファイル ... C-5 C.2.1 デフォルトの Windows 用 default.env ファイル ... C-5 C.2.2 デフォルトの Solaris 用 default.env ファイル ... C-7 C.3 base.htm ファイル、basejini.htm ファイル、および basejpi.htm ファイル ... C-8 C.3.1 ベース HTML ファイル内のパラメータと変数 ... C-9 C.3.1.1 使用方法 ... C-10 C.3.2 デフォルトの base.htm ファイル ... C-10 C.3.3 デフォルトの basejini.htm ファイル ... C-11 C.3.4 デフォルトの basejpi.htm ファイル ... C-12 C.4 web.xml ... C-14 C.4.1 デフォルトの web.xml ファイル ... C-14 C.5 forms.conf ... C-16 C.5.1 デフォルトの forms.conf ... C-16 C.6 Registry.dat ... C-17

(11)

C.6.1 デフォルトの Registry.dat ... C-18 C.7 デフォルトの jvmcontroller.cfg ... C-19 C.8 デフォルトの webutil.cfg ... C-20 C.9 デフォルトの webutilbase.htm ... C-21 C.10 デフォルトの webutiljini.htm ... C-23 C.11 デフォルトの webutiljpi.htm ... C-25

索引

(12)

(13)

はじめに

(14)

Web に配布するソフトウェア開発者を対象としています。

ドキュメントのアクセシビリティについて

オラクル社は、障害のあるお客様にもオラクル社の製品、サービスおよびサポート・ドキュメントを簡単にご利用いただけることを目標としています。オラクル社のドキュメントには、ユーザーが障害支援技術を使用して情報を利用できる機能が組み込まれています。HTML 形式のドキュメントで用意されており、障害のあるお客様が簡単にアクセスできるようにマークアップされています。標準規格は改善されつつあります。オラクル社はドキュメントをすべてのお客様がご利用できるように、市場をリードする他の技術ベンダーと積極的に連携して技術的な問題に対応しています。オラクル社のアクセシビリティについての詳細情報は、Oracle Accessibility Program の Web サイト http://www.oracle.com/accessibility/ を参照してください。ドキュメント内のサンプル・コードのアクセシビリティについてドキュメント内のサンプル・コードのアクセシビリティについてドキュメント内のサンプル・コードのアクセシビリティについてドキュメント内のサンプル・コードのアクセシビリティについてスクリーン・リーダーは、ドキュメント内のサンプル・コードを正確に読めない場合があります。コード表記規則では閉じ括弧だけを行に記述する必要があります。しかし JAWS は括弧だけの行を読まない場合があります。外部外部外部 外部 Web サイトのドキュメントのアクセシビリティについてサイトのドキュメントのアクセシビリティについてサイトのドキュメントのアクセシビリティについてサイトのドキュメントのアクセシビリティについてこのドキュメントにはオラクル社およびその関連会社が所有または管理しない Web サイトへのリンクが含まれている場合があります。オラクル社およびその関連会社は、それらの Web サイトのアクセシビリティに関しての評価や言及は行っておりません。

表記規則

本文では、次の表記規則を使用します。表記規則表記規則表記規則表記規則意味意味意味意味太字太字太字太字太字は、操作に関連するグラフィカル・ユーザー・インタフェース要素、または本文中で定義されている用語および用語集に記載されている用語を示します。イタリックイタリックは、特定の値を指定するプレースホルダ変数を示します。固定幅フォント固定幅フォントは、パラグラフ内のコマンド、URL、例に記載されているコード、画面に表示されるテキスト、または入力するテキストを示します。

(15)

サポートおよびサービス

次の各項に、各サービスに接続するための URL を記載します。

オラクル社カスタマ・サポート・センター

オラクル製品サポートの購入方法、およびオラクル社カスタマ・サポート・センターへの連絡方法の詳細は、次の URL を参照してください。 http://www.oracle.co.jp/support/

製品マニュアル

製品のマニュアルは、次の URL にあります。 http://otn.oracle.co.jp/document/

研修およびトレーニング

研修に関する情報とスケジュールは、次の URL で入手できます。 http://www.oracle.co.jp/education/

その他の情報

オラクル製品やサービスに関するその他の情報については、次の URL から参照してください。 http://www.oracle.co.jp http://otn.oracle.co.jp 注意注意注意 注意 : ドキュメント内に記載されている URL や参照ドキュメントには、 Oracle Corporation が提供する英語の情報も含まれています。日本語版の情報については、前述の URL を参照してください。

(16)

(17)

1

概要

このマニュアルでは、Oracle Application Server Forms Services を使用したアプリケーションの配布について説明します。アプリケーションをインターネット上に配布することを選択した場合、その実現方法に関して多くのことを決定する必要があります。このマニュアルでは、これらの決定に関する情報を提供します。また、アプリケーションを Web に配布するシステムを構成するための提案およびメソッドを提供します。この章には、次の項が含まれています。 ■ 第 1.1 項「Oracle インターネット・プラットフォーム」 ■ 第 1.2 項「Oracle Application Server Forms Services」 ■ 第 1.3 項「OracleAS Forms Services のアーキテクチャ」 ■ 第 1.4 項「OracleAS Forms Services のコンポーネント」 ■ 第 1.5 項「Forms Listener Servlet」

(18)

1.1 Oracle インターネット・プラットフォーム

インターネット・プラットフォーム

Oracle インターネット・プラットフォームは、Oracle Database 10g でデータを管理し、Oracle Developer Suite でアプリケーションを作成して、Oracle Application Server でアプリケーションを実行します。この Oracle インターネット・プラットフォームは、あらゆるタイプのアプリケーションを作成し、Web へ配布できる完全なソリューションです。これらの Oracle ツールによって、拡張と高度な利用が可能なインフラストラクチャが提供されるため、ユーザー数の増加に容易に適応できます。 Oracle のシンプルかつ完全な統合インターネット・プラットフォームは、次の 3 つのコア製品で構成されます。

■ 第 1.1.1 項「Oracle Application Server」 ■ 第 1.1.2 項「Oracle Developer Suite」 ■ 第 1.1.3 項「Oracle Database 10g」

1.1.1 Oracle Application Server

Oracle Application Server は、スケーラブルでセキュアな中間層のアプリケーション・サーバーです。OracleAS を使用すると、Web コンテンツの配信、Web アプリケーションのホスティング、バックオフィス・アプリケーションへの接続を行うことができます。Forms Services は Oracle Application Server の必須要素として、インターネット・コンピューティングの利点を最大限に実現するテクノロジを提供します。

1.1.2 Oracle Developer Suite

Oracle Developer Suite は、Oracle Application Development Tools、Oracle Business Intelligence Tools、Oracle XML Developer's Kit（XDK）、そして Oracle Application Server Portal Developer Kit（PDK）をスイートとして統合した製品です。

Oracle Developer Suite は、J2EE、XML、SOAP、UDDI、UML などのインターネット標準に 基づいて、Oracle Application Server と Oracle Database 10g 用のアプリケーションを作成する 生産性の高い環境を提供します。

1.1.3 Oracle Database 10g

Oracle Database 10g は、世界で最も一般的な RDBMS の新世代の製品です。Oracle Real Application Clusters 10g の無限のスケーラビリティと業界随一の信頼性、スタンバイ・データ ベース・テクノロジの利点を採り入れた新しい高可用性テクノロジ（Oracle Data Guard）、ビルトイン OLAP、データ・マイニング機能、そして ETL 機能など数多くの最新機能が盛り込まれています。

Oracle Application Server は、Oracle Database 10g と、Oracle 開発ツールで作成されたアプリ ケーションにとって最適なアプリケーション・サーバーです。Oracle Application Server では、共通技術スタックを使用して、データとアプリケーション・ロジックを中間層にキャッシュすることで、Oracle Database を透過的に拡張できます。

1.2 Oracle Application Server Forms Services

Oracle Application Server Forms Services は、Oracle Application Server の一部として、Forms Services の新規および既存のアプリケーションを World Wide Web に配布できる新世代のツールです。

Forms Services は、Forms アプリケーションを複数層環境に配布するために最適化された包括的なアプリケーション・フレームワークです。Web の使用やアクセスが簡単なことを利用し、 Web に単なる静的な情報公開メカニズムを超えた、複雑で動的なアプリケーションをサポートできる環境としての機能を与えます。

(19)

OracleAS Forms Services のアーキテクチャ

1.2.1 Forms Services の新機能

の新機能

Forms 6i の Web Server に搭載されていた機能の大半は、Oracle Application Server で提供され るコンポーネントに引き継がれています。たとえば、ロード・バランシング、セキュリティ、スケーラビリティ、HTTP/S 通信処理、Java サーブレットの配布機能は、すべて OracleAS で提供される Oracle HTTP Server や Oracle Application Server Containers for J2EE（OC4J）などの各種コンポーネントによって実行されます。

OracleAS の Forms Services コンポーネントは、Forms Developer アプリケーションに定義されたビジネス・ロジックの実行や Oracle Database との接続など、Forms Developer アプリケーション固有のプロセスをすべて処理します。Java アプレットは、クライアントのユーザー・インタフェースを提供します。

Forms Services には、次のような新しい特長があります。

■ ランタイム・プーリング（第 10.1.2 項「Forms Services Web ランタイム・プーリング」を

参照）

■ Oracle Enterprise Manager の向上した Web インタフェース（第 6.4 項「アプリケーションでの OracleAS Single Sign-On の有効化」を参照）

■ OracleAS Single Sign-On の向上（第 6 章「Oracle Application Server Single Sign-On での

Forms Services の使用」を参照）

■ 運用管理を容易にする Oracle Enterprise Manager との統合の向上（第 8 章「トレースと診

断」および第 9 章「エンド・ユーザー監視の構成」を参照）

■ トレースとロギングの改善（第 10 章「パフォーマンス・チューニングに関する考慮事項」

を参照）

■ Java 仮想マシン（JVM）プーリング（第 7 章「JVM プーリング」を参照）

1.3 OracleAS Forms Services のアーキテクチャ

のアーキテクチャ

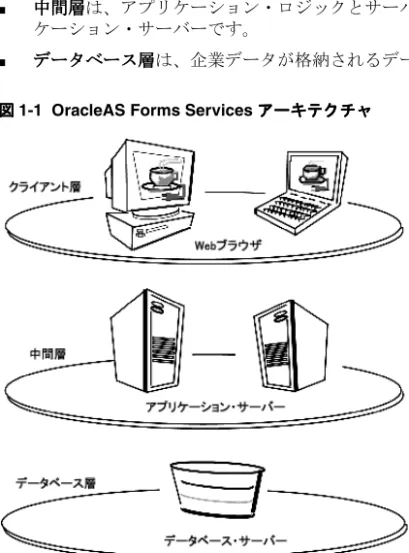

Forms Services では、3 層のアーキテクチャを使用してデータベース・アプリケーションを配布します。図 1-1は、Forms Services アーキテクチャを構成する 3 つの層を示しています。 ■ クライアント層クライアント層クライアント層クライアント層には、アプリケーションを表示する Web ブラウザが含まれます。 ■ 中間層中間層中間層中間層は、アプリケーション・ロジックとサーバー・ソフトウェアが格納されるアプリケーション・サーバーです。 ■ データベース層データベース層データベース層データベース層は、企業データが格納されるデータベース・サーバーです。図図図

(20)

1.4 OracleAS Forms Services のコンポーネント

のコンポーネント

Oracle Application Server Forms Services は、複雑なトランザクション型の Forms アプリケーションをインターネット上に配布する中間層のアプリケーション・フレームワークです。開発者は、Forms Developer を使用して新規のアプリケーションを作成し、Forms Services を使用してインターネットへ配布できます。また、開発者は従来のクライアント / サーバー型アプリケーションを、そのアプリケーション・コードを変更することなく 3 層のアーキテクチャに移行することもできます。

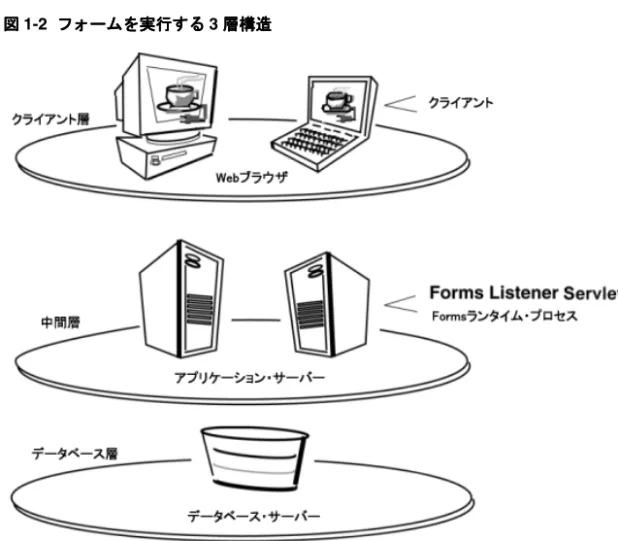

OracleAS Forms Services は、次の図 1-2に示す 3 つの主要コンポーネントで構成されます。

■ クライアントクライアントクライアントクライアント（クライアント層に常駐） ■ Forms Listener Servlet（中間層に常駐） ■ Forms ランタイム・プロセスランタイム・プロセスランタイム・プロセスランタイム・プロセス（中間層に常駐）

図図図

図 1-2 フォームを実行するフォームを実行するフォームを実行する 3 層構造フォームを実行する層構造層構造層構造

1.4.1 Forms Listener Servlet

Forms Listener Servlet は、Java クライアントと Forms ランタイム・プロセス間でブローカとしての役割を果たします。Forms Listener Servlet は、Java クライアント・プロセスから接続リクエストを受け取ると、Java クライアント・プロセスに代わって Forms ランタイム・プロセスを開始します。

1.4.2 Forms ランタイム・プロセス

ランタイム・プロセス

Forms ランタイム・プロセスは、アプリケーション・ロジックと処理を管理します。また、 Java クライアントのためにデータベース接続を保持します。クライアント / サーバー・モードでの実行に使用されたのと同じフォーム、メニューおよびライブラリ・ファイルを使用します。 Forms ランタイム・プロセスは次の 2 つの役割を果たします。クライアント・ブラウザクライアント・ブラウザクライアント・ブラウザクライアント・ブラウザと通信する場合は、クライアント・ブラウザからのリクエストを処理するサーバーとしての役割を果たし、メタデータをクライアントに送信してユーザー・インタフェースを伝えます。データデータデータデータベース・サーバーベース・サーバーベース・サーバーベース・サーバーと通信する場合は、リクエストされたデータをデータベースに問い合せるクライアントとしての役割を果たします。

(21)

Forms Listener Servlet

1.5 Forms Listener Servlet

OracleAS Forms Services は Forms Listener Servlet（Java サーブレット）を使用して、Forms ランタイム・プロセスの開始と終了、Forms ランタム・プロセスとの通信を行います。Forms ランタイムは、特定の Forms アプリケーションに含まれているコードを実行します。Forms Listener Servlet は、クライアントごとに Forms ランタイム・プロセスの生成を管理し、クライアントとそれに対応する Forms ランタイム・プロセス間のネットワーク通信を管理します。 Forms Listener Servlet は、Oracle Forms の以前のリリースで提供されている Forms Listener に代わるものです。図 1-3は、クライアントが HTTP リクエストを送信し、Forms Server プロセスから HTTP レスポンスを受信する仕組みを示しています。HTTP Listener は、クライアントのネットワーク・エンドポイントとしての役割を果たし、他のサーバー・マシンやポートがファイアウォールで公開されないようにします。図図図

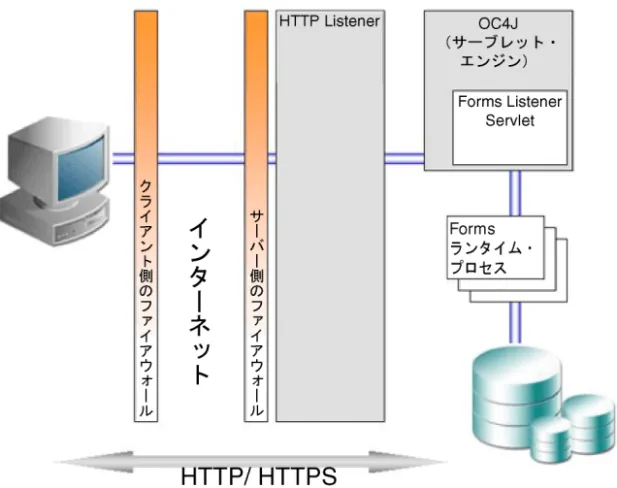

図 1-3 Forms Listener Servlet を使用したアーキテクチャを使用したアーキテクチャを使用したアーキテクチャを使用したアーキテクチャ

注意注意注意

注意 : Forms Listener Servlet は、すでに OracleAS のインストール・プ ロセスで設定されているため、構成する必要はありません。

(22)

(23)

2

Forms Services セキュリティの概要

セキュリティの概要

Web コンテンツへのユーザー・アクセスを制御し、システムへの侵入者からサイトを保護する機能は非常に重要です。この章では、OracleAS Forms Services におけるセキュリティのアーキテクチャと構成について説明します。

■ 第 2.1 項「OracleAS Forms Services のセキュリティについて」 ■ 第 2.2 項「OracleAS Forms Services のセキュリティの構成」

2.1 OracleAS Forms Services のセキュリティについて

のセキュリティについて

この項では、シングル・サインオンを有効化する場合に、Forms アプリケーションの保護に使用できる OracleAS Portal の機能について説明します。

2.1.1 OracleAS Forms Services のシングル・サインオン

のシングル・サインオン

Oracle Application Server Forms Services のシングル・サインオンは、Oracle HTTP Server の Oracle モジュール mod_osso を通じて利用できます。mod_osso は、Oracle Application Server Single Sign-On に対してユーザーを認証し、次に Oracle Internet Directory をユーザー・リポジトリとして使用してから Forms アプリケーションのリクエストを Forms Servlet に転送します。

Forms アプリケーションでは、データベース接続文字列がアプリケーションのリクエストとともに渡されます。渡されない場合は、ログイン・ダイアログが表示されます。OracleAS Single Sign-On 環境でデータベース接続情報を取得するには、ユーザーの OracleAS Single Sign-On 名、認証されたユーザー名およびユーザーが起動をリクエストしているアプリケーション名を結合して作成される一意キーの値を、Forms Servlet を使用して Oracle Internet Directory に問い合せます。

リソース・アクセス記述子（RAD）は、各ユーザーおよびアプリケーションに対して定義される、必要なデータベース接続情報を含む Oracle Internet Directory のエントリです。Forms Servlet は RAD からデータベース接続情報を読み取って、Forms Web アプリケーションを起動するコマンドラインとともに渡します。Forms 認証はまだデータベース中心ですが、mod_ osso およびForms Servlet は Web ベースの OracleAS Single Sign-On 環境に統合されています。

2.1.2 ユーザーのクラスとその権限

ユーザーのクラスとその権限

従来、Forms アプリケーションでは、アプリケーション・ユーザーの認証と許可にデータベースが使用されています。OracleAS Single Sign-On で Oracle Application Server Forms Services を使用するには、ユーザー・アカウントとその接続情報が Oracle Internet Directory で利用可能である必要があります。Oracle Internet Directory では、PL/SQL、Java または Oracle

Delegated Administration Services を使用した複数の方法でユーザー・データが供給されます。 Oracle Delegated Administration Services は、OracleAS Single Sign-On ユーザーおよび委任管理者用の Web ベースのユーザー・インタフェースであり、権限を持つ Oracle Internet Directory のセルフサービス・データの管理に使用します。

Oracle Internet Directory でユーザー・アカウントを作成した後は、ユーザーによる Forms アプリケーションの初回リクエスト時に、（このアプリケーションに必要なデータベース接続情報をユーザーが知っていることを前提として）リソース・アクセス記述子（RAD）のエントリを動的に作成できます。

もうひとつの選択肢は、Oracle Delegated Administration Services で作成可能な RAD のエントリを使用することです。デフォルトの RAD エントリには、Oracle Application Server Single Sign-On で認証されるすべてのユーザーがアクセスできます。特定の Forms アプリケーションを Web で実行しているときに、すべてのユーザーが同じデータベース接続情報を共有している場合はデフォルトの RAD を使用します。このように、ユーザーはその OracleAS Single Sign-On 接続情報によって個別に認証されますが、デフォルトの RAD エントリで定義されたアプリケーションでは、すべてのユーザーが共通のデータベース接続を共有します。

2.1.3 保護されるリソース

保護されるリソース

Forms アプリケーションに対して OracleAS Single Sign-On を有効化する場合、次の機能で Forms アプリケーションを保護できます。

(25)

OracleAS Forms Services のセキュリティの構成

2.1.3.1 動的ディレクティブ

動的ディレクティブ

動的な mod_osso ディレクティブでは、同一の Oracle Application Server Forms Services インスタンスから、OracleAS Single Sign-On で保護された Forms アプリケーションと OracleAS Single Sign-On で保護されない Forms アプリケーションの両方が実行され、同一の構成ファイルと Forms Servlet が使用されます。アプリケーションに対するシングル・サインオンは、 forms/server/formsweb.cfg 構成ファイルのアプリケーション定義にあるOracleAS Single Sign-On パラメータを使用して有効化します。

2.1.3.2 Oracle Internet Directory における動的リソースの作成

における動的リソースの作成

Oracle Application Server Forms Services の以前のリリースでは、特定のアプリケーションおよびユーザーで RAD 定義が見つからない場合は、エラー・メッセージが表示され、認証済にもかかわらずユーザーはその Forms アプリケーションを実行できませんでした。Oracle Application Server Forms Services のこのリリースでは、RAD 定義が存在しない場合は、 Oracle Application Server Forms Services を構成して、ユーザーがリアルタイムにこのアプリケーションの RAD を作成できるようになりました。

2.1.3.3 シングル・サインオン使用時のデータベース・パスワードの期限

シングル・サインオン使用時のデータベース・パスワードの期限

切れ

Oracle Application Server Forms Services の以前のリリースでは、データベース・パスワードが期限切れの場合、Oracle Internet Directory の RAD 情報は更新されませんでした。そのため、ユーザーは、Forms アプリケーションへの接続時にデータベース・パスワードを更新していました。Oracle Application Server Forms Services のこのリリースでは、Forms によるデータベース・パスワードの更新に伴って Oracle Internet Directory の RAD 情報も自動的に更新されます。Oracle Application Server Forms Services のこの機能を使用するために、追加構成を行う必要はありません。

2.1.4 権限およびアクセス強制

権限およびアクセス強制

ユーザーによる Oracle Application Server Forms Services URL の初回リクエスト時など（パートナ・アプリケーションからのリクエスト時も含む）、Oracle Application Server Forms Services における OracleAS Single Sign-On サポートの認証フローの詳細は、第 6.6 項「認証フロー」を参照してください。

2.1.5 Oracle Identity Management Infrastructure の使用

の使用

Oracle Application Server Forms Services では、最小限の構成で Oracle Internet Directory との統合が強化されています。Forms アプリケーションに OracleAS Single Sign-On を構成するとき、Oracle Application Server Forms Services では、構成と相互作用の大部分が Oracle Internet Directory で処理されます。OracleAS Single Sign-On および Oracle Internet Directory の構成の詳細は、第 6 章「Oracle Application Server Single Sign-On での Forms Services の使用」を参照してください。

2.2 OracleAS Forms Services のセキュリティの構成

のセキュリティの構成

OracleAS Forms Services のセキュリティの構成は、Oracle Enterprise Manager 10g Application Server Control コンソールで行われます。画面ごとにオンライン・ヘルプを利用できます。詳細は、第 4 章「Forms Services の構成」および第 6 章「Oracle Application Server Single Sign-On での Forms Services の使用」を参照してください。

2.2.1 Oracle Forms の

の

の Oracle Identity Management オプションの構成

オプションの構成

Oracle Internet Directory でリソースを動的に作成したり、Oracle Internet Directory リソースを持たないユーザーが共通リソースを使用できるように、OracleAS Forms Services を構成することができます。

詳細は、第 6 章「Oracle Application Server Single Sign-On での Forms Services の使用」を参照してください。

(26)

2.2.2 OracleAS Security Framework の

の

の Oracle Forms オプションの構成

オプションの構成

Oracle Forms の構成と保護の詳細は、次の各章を参照してください。

■ 第 4 章「Forms Services の構成」

■ 第 5 章「HTTP Listener と OC4J での OracleAS Forms Services の使用方法」 ■ 第 6 章「Oracle Application Server Single Sign-On での Forms Services の使用」 ■ 第 8 章「トレースと診断」

(27)

3

Oracle Forms アプリケーションの配布の基本

アプリケーションの配布の基本

この章では、Oracle Forms の構成に必要な基本ファイル、Forms Services が Oracle

Application Server で実行される仕組み、および Forms アプリケーションを配布する際の手順について説明します。インストールの完了後、この章に記載されている情報を使用して、初期構成の変更や必要な変更を行うことができます。

この章には、次の項が含まれています。

■ 第 3.1 項「OracleAS Forms Services のアクション」 ■ 第 3.2 項「構成ファイル」

■ 第 3.3 項「アプリケーションの配布」

(28)

3.1 OracleAS Forms Services のアクション

のアクション

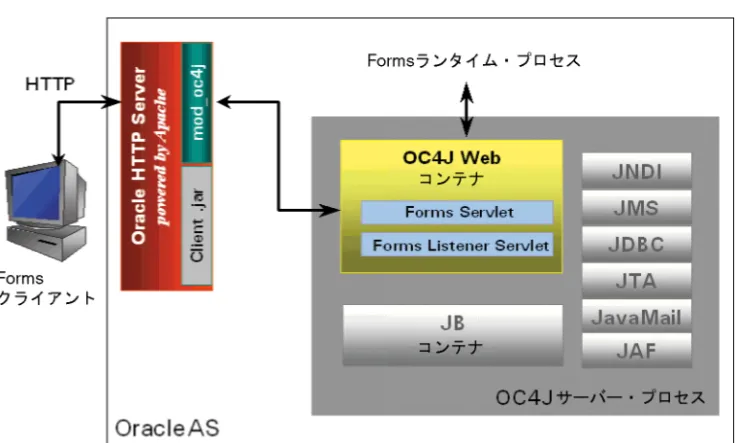

この項では、Forms Servlet を使用して初期の HTML ページを生成することを前提に、Forms Services が OracleAS で実行される仕組みと、構成ファイルが使用される仕組みを説明します。説明をわかりやすくするために、Web サーバーが mycomputer.com と呼ばれるコンピュータのポート 7777 で実行されていると想定します。また、Oracle Application Server のインストール・プロセス時に作成した標準構成には、一切変更を行っていないことを前提にします。ユーザーが Oracle Application Server Forms Services アプリケーションを実行すると、次の一連のイベントが発生します。

1. ユーザーは Web ブラウザを起動し、次のような URL を指定します。 http://mycomputer.com:7777/forms/frmservlet?config=myapp&form=hrapp

この場合、実行される（トップ・レベルの）フォーム・モジュールは hrapp で、使用する構成セクションは myapp です。

2. Oracle HTTP Server Listener はリクエストを受信します。Oracle HTTP Server Listener は、パス /forms/frmservlet が forms.conf ファイル（Forms Servlet）の OC4J マウント・ディレクティブの 1 つに一致したため、そのリクエストを OC4J に転送します。

3. OC4J は、そのリクエストを Oracle Application Server Forms Services アプリケーション（コンテキスト・ルートは /forms）にマップします。次に、（web.xml ファイルで指定し

た frmservlet のマッピングを使用して）そのリクエストを Forms Servlet にマップします。 4. Forms Servlet（OC4J で実行している）が、そのリクエストを次のように処理します。 ■ サーブレットの構成ファイル（デフォルトでは formsweb.cfg）をオープンします。そのパラメータが設定されていない場合は、デフォルトの構成ファイル（ORACLE_ HOME/forms/server/formsweb.cfg）が使用されます。 ■ formsweb.cfg ファイルで使用する構成セクションを決定します。URL には問合せパラメータ config=myapp が含まれているため、[myapp] セクションが使用されます。 ■ 使用するベース HTML ファイルを決定します。このときの判断基準は、（a）リクエストを発行しているブラウザ、（b）ブラウザを実行しているプラットフォーム、（c） formsweb.cfg ファイルの各種パラメータの設定（baseHTMLie、baseHTMLjinitiator、 baseHTMLjpi、baseHTML および IE）です。 ■ ベース HTML ファイルを読み取り、次のように変数を置換した後、コンテンツを HTML ページとしてユーザーの Web ブラウザに送り返します。

Forms Servlet は変数（%myParam% など）を検出すると、一致する URL 問合せパラメータ（&myParam=xxx など）を検索し、そのパラメータが見つからないときは formsweb.cfg ファイ

ル内で一致するパラメータを検索します。一致するパラメータが見つかると、変数（%myParam%）はそのパラメータの値で置換されます。

たとえば、ベース HTML ファイルにはテキスト %form% が含まれています。この例では、このテキストが値 hrapp と置換されます。

1. Forms Servlet がどのベース HTML ファイルを選択したかに応じて、Web ブラウザに送り返される HTML ページには、Forms アプレット（シン・クライアント）を起動する Applet、Object または Embed タグが含まれます。Forms アプレットは JVM（Web ブラウザのネイティブ JVM か、Oracle JInitiator や Sun 社の Java Plug-in などのプラグ・イン JVM のいずれか）で実行されます。

2. 選択したベース HTML ファイルがプラグイン用（Oracle JInitiator か Sun 社の JDK Java Plug-in）であり、ユーザーがそのプラグインをまだコンピュータにインストールしていない場合は、そのプラグインをインストールするように指示されます。JInitiator の場合のダウンロード先は、仮想パス /forms/jinitiator（forms.conf ファイルで定義された仮想パス）です。

(29)

構成ファイル 3. Forms アプレットを起動するには、その Java コードを最初にロードしておく必要があります。アプレットの場所は、アプレットのコードベースとアーカイブ・パラメータで指定されます。たとえば、ユーザーが Oracle JInitiator で実行している場合、そのアプレット・コードはファイル http://mycomputer.com:7777/forms/java/frmall_jinit.jar からロードされます。 /forms/java の formsweb.cfg ファイルにおける仮想パスの定義により、アプレット・コードは Web サーバーからロードできます。注意注意注意 注意 : Forms アプレット・コード（frmall_jinit.jar など）がネットワークを介してロードさ れるのは、ユーザーが Oracle Application Server Forms Services アプリケーションを最初に実行したとき（または、新しいバージョンの Oracle Application Server Forms Services が Web サーバーにインストールされたとき）のみです。それ以外の場合は、ローカル・ディスクの Web ブラウザ（または Java Plug-in）のキャッシュからロードされます。 4. Oracle Application Server Forms Services アプレットが実行されると、URL

http://mycomputer.com:7777/forms/lservlet にあるForms Listener Servlet に接続して Forms セッションを起動します。

5. Oracle HTTP Server Listener はリクエストを受信します。Oracle HTTP Server Listener は、パス /forms/lservlet が forms.conf ファイル（Forms Listener Servlet）の OC4J マウント・ディレクティブの 1 つに一致したため、そのリクエストを OC4J に転送します。

6. Forms Listner Servlet（lservlet）は、Forms セッションに Forms ランタイム・プロセス（frmweb.exe または frmweb）を起動します。

7. Forms アプレット（ユーザーの Web ブラウザで動作している）と Forms ランタイム・プロセス間の通信は、Forms セッションが終了するまで Listener Servlet を介して継続します。

8. コマンドライン（実行するフォーム名の指定など）が Forms ランタイム・プロセスに渡されます。ここでは、アプレット・パラメータ serverArgs として指定されます。ベース HTML ファイルの serverArgs 値の一部分は %form% であり、hrapp で置換されています。そのため、実際には、ランタイム・プロセスはファイル hrapp.fmx のフォームを実行します。

このファイルは、（Application Server Control コンソールの「Forms Web 構成」ページで指定された）workingDirectory か、環境ファイル（デフォルトでは default.env）で定義された FORMS_PATH 環境設定の指定ディレクトリの 1 つに格納されている必要があります。「Forms Web 構成」ページではディレクトリも指定できます（例 : form=c:¥<path>¥myform）。 9. Forms セッションは、次のいずれかが起きた場合に終了します。 ■ トップ・レベルのフォームが終了した場合（exit_form 組込み関数をコールする PL/SQL トリガー・コードなどにより）。この場合、保存していない変更があれば、ユーザーはその変更を保存するように指示されます。exit_form(no_validate) は、プロンプトなしでフォームを終了します。 ■ ユーザーが Web ブラウザを終了した場合。この場合、保存されていない更新は失われます。

3.2 構成ファイル

構成ファイル

この項では、Forms アプリケーションの構成に必要な基本ファイルについて説明します。構成の詳細は、第 4 章「Forms Services の構成」を参照してください。この項は、次の項目に分かれています。 ■ 第 3.2.1 項「Oracle Forms 構成ファイル」

■ 第 3.2.2 項「Oracle Application Server Containers for J2EE （OC4J）構成ファイル」 ■ 第 3.2.3 項「Oracle HTTP Listener の構成ファイル」

(30)

3.2.1 Oracle Forms 構成ファイル

構成ファイル

Oracle Forms 構成ファイルを使用すると、Forms のパラメータを指定できます。このパラメータは Application Server Control コンソールで管理します。これらの構成ファイルには次のものが含まれます。 ■ default.env ■ formsweb.cfg ■ base.htm、basejini.htm、および basejpi.htm ■ ftrace.cfg

3.2.1.1 default.env

場所 : forms/server このファイルには Forms ランタイムの環境設定が含まれており、ORACLE_

HOME/forms/server ディレクトリに格納されています。Solaris では、default.env に PATH と LD_LIBRARY_PATH を挿入する必要があります。

3.2.1.2 formsweb.cfg

場所 : forms/server これは、Forms Servlet の構成ファイルで、次の内容が含まれています。 ■ Forms ランタイムのコマンドライン・パラメータの値、使用する環境ファイルの名前（envFile 設定）。 ■ インストール時に設定するサーブレット構成パラメータのほとんどの設定。変更が必要な場合は、これらのパラメータをカスタマイズできます。ベース HTML ファイル内の変数（%variablename%）は、formsweb.cfg ファイルに指定された適切なパラメータ値によって置換されます。URL リクエストがある場合は、その問合せパラメータの値によって置換されます。

Oracle Enterprise Manager Application Server Control コンソールで formsweb.cfg ファイルを管理します。

formsweb.cfg の詳細は、第 4.3.1 項「Application Server Control コンソールによるパラメータの構成」を参照してください。

3.2.1.3 base.htm、

、

、basejini.htm、および

、および

、および basejpi.htm

場所 : forms/server

ベース HTML ファイル（base.htm、basejini.htm および basejpi.htm）は、Oracle Forms アプリケーションの起動に使用する HTML ページを生成するとき、Forms Servlet によりテンプレートとして使用されます。注意注意注意 注意 : ファイルが存在する場所は、ORACLE_HOME ディレクトリを基準 とした相対パスで示しています。Windows では、フォワード・スラッシュを「¥」マークに置き換える必要があります。注意注意注意 注意 : 構成ファイルや環境ファイルを手動で編集する場合は、Oracle Enterprise Manager がすべての変更を読み取れるように Oracle Enterprise Manager を再起動する必要があります。Oracle Enterprise Manager を再起動しない場合、これらのファイルに手動で加えた変更は、その後 Oracle Enterprise Manager で加えた変更によって上書きされます。

(31)

構成ファイル構成の変更は、formsweb.cfg ファイルで行い、ベース HTML ファイルを編集しないようにしてください。ベース HTML ファイルを変更する必要がある場合は、ユーザー自身のバージョンを作成し、適切な設定変更をして formsweb.cfg ファイルから参照します。サンプルのベース HTML ファイルを確認するには、第 C.3 項「base.htm ファイル、 basejini.htm ファイル、および basejpi.htm ファイル」を参照してください。

3.2.1.4 ftrace.cfg

場所 : forms/server

このファイルを使用すると、Forms Trace を構成できます。Forms Trace は、Oracle Forms の以前のリリースで利用できた Forms Runtime Diagnostics（FRD）と Performance Event

Collection Services（PECS）の機能に代わるものです。Forms Trace により、フォームの実行パス（たとえば、ユーザーがフォームの使用時に行った手順など）をトレースできます。

Oracle Enterprise Manager Application Server Control コンソールで Forms Trace を管理します。

ftrace.cfg の詳細は、第 8 章「トレースと診断」を参照してください。

3.2.2 Oracle Application Server Containers for J2EE （

（

（OC4J）構成ファイル

）構成ファイル

デフォルトでの Forms Services は、formsapp.ear と呼ばれる EAR（Enterprise Archive）ファイルにパッケージした J2EE 準拠アプリケーションとして配布することにより、OC4J 用に構成されています。この EAR ファイルは Oracle Application Server のインストール・プロセス時に配布されます（Oracle Forms の構成を選択した場合）。配布時には、EAR ファイルが OC4J インスタンスのアプリケーション・ディレクトリに解凍されます。

この項では、次の項目について説明します。

■ web.xml

■ Oracle Forms OC4J ファイルのディレクトリ構造

3.2.2.1 web.xml

場所 : j2ee/OC4J_BI_FORMS/applications/formsapp/formsweb/WEB-INF/web.xml Once Forms Services がインストールされて構成されると、web.xml ファイルは ORACLE_HOME のディレクトリ j2ee/OC4J_BI_FORMS/applications/formsapp/formsweb/WEB-INF に格納されます。このファイルでは、Forms Servlet と Forms Listener Servlet 用に、別名

frmservlet と lservlet が定義されます。

web.xml の詳細は、第 C.4 項「web.xml」を参照してください。

3.2.2.2 Oracle Forms OC4J ファイルのディレクトリ構造

ファイルのディレクトリ構造

Oracle Application Server のインストールおよび構成時に、Forms EAR ファイル

（formsapp.ear）が OC4J_BI_FORMS OC4J インスタンスに配布されます。その結果、次のようなディレクトリ構造になります。

+ 記号の付いた名前はディレクトリです。

ORACLE_HOME/j2ee/OC4J_BI_FORMS/applications/formsapp +META-INF

-application.xml (defines the structure of the ear file) +formsweb

+WEB-INF

-web.xml (forms & listener servlet definitions, including servlet parameters) -orion-web.xml (virtual directory mappings and context parameter, only used in iDS) +lib

Oracle Application Server Forms Services利用ガイド, 10gリリース2（10.1.2）
