高 強 度 テ ラ ヘ ル ツ 波 パ ル ス を 用 い た 実 時 間 イ メ ー ジ ン グ

高 強 度 テ ラ ヘ ル ツ 波 パ ル ス を 用 い た 実 時 間 イ メ ー ジ ン グ

筑 波 大 学 服 部 利 明

１ は じ め に

テ ラ ヘ ル ツ 波 は 波 長 が 30 m か ら 3 mm 程 度 の 電 磁 波 で あ り ， そ の 波 長 程 度 の 空 間 的 な 分 解 能 を 有 す る 。 そ の た め イ メ ー ジ ン グ ^{1 )}を 行 う こ と に よ り ， 単 な る 強 度 測 定 や 波 形 測 定 と 比 較 し て ，得 ら れ る 情 報 量 が 大 幅 に 増 加 し ， ま た そ の 結 果 ， 対 象 物 の 直 観 的 な 把 握 を 行 う こ と が で き る 。 し か し ， そ の 実 現 の た め に は 障 害 も 多 い 。 通 常 ， 十 分 に 高 出 力 の テ ラ ヘ ル ツ 波 源 や 十 分 に 高 感 度 の 検 出 器 が 簡 単 に 利 用 で き な い た め ， 画 像 の 取 得 に は 非 常 に 時 間 が か か る こ と が 多 い 。 テ ラ ヘ ル ツ イ メ ー ジ ン グ に 関 す る 論 文 等 で 報 告 さ れ て い る 多 く の テ ラ ヘ ル ツ 画 像 は 数 10 分 以 上 の 時 間 を か け て 取 得 さ れ て い る 。 本 稿 の テ ー マ で あ る 実 時 間 で の 画 像 取 得 の た め に は ， 高 出 力 の テ ラ ヘ ル ツ 波 源 を 用 い ， か つ 高 感 度 ・ 高 速 の 画 像 検 出 器 ま た は 検 出 法 を 用 い な け れ ば な ら な い 。 波 源 と 検 出 器 ま た は 検 出 法 の 組 み 合 わ せ は い く つ か あ り う る が ， こ こ で は お も に テ ラ ヘ ル ツ 波 パ ル ス と 電 気 光 学（EO）サ ン プ リ ン グ 法 の 組 み 合 わ せ に つ い て 述 べ る こ と と し ， そ の 他 の 方 法 に つ い て は ， 最 後 に 簡 単 に 触 れ る こ と と す る 。

２ 高 強 度 テ ラ ヘ ル ツ 波 パ ル ス

実 時 間 イ メ ー ジ ン グ に 用 い ら れ る 高 強 度 の テ ラ ヘ ル ツ 波 パ ル ス は ， お も に 増 幅 さ れ た フ ェ ム ト 秒 レ ー ザ ー パ ル ス を テ ラ ヘ ル ツ 波 発 生 装 置 に 照 射 す る こ と に よ っ て 得 ら れ る 。 フ ェ ム ト 秒 レ ー ザ ー パ ル ス と し て は ， モ ー ド 同 期 チ タ ン サ フ ァ イ ア レ ー ザ ー （ 中 心 波 長 約 800 nm） の 出 力 を 再 生 増 幅 し た も の が 通 常 用 い ら れ る 。 レ ー ザ ー パ ル

ス の 典 型 的 な 特 性 は ， パ ル ス 幅 が 100 か ら 200 fs， パ ル ス エ ネ ル ギ ー が 100 J か ら 1 mJ，繰 り 返 し 周 波 数 が 10 Hz か ら 数 10 kHz 程 度 で あ る 。

テ ラ ヘ ル ツ 波 発 生 装 置 と し て は ， い く つ か の タ イ プ の も の が 用 い ら れ る 。 低 出 力 の テ ラ ヘ ル ツ 波 パ ル ス の 発 生 に よ く 用 い ら れ て い る 光 伝 導 ア ン テ ナ は ， 照 射 光 パ ル ス の 強 度 に 対 し て 容 易 に 飽 和 す る の で ， 大 出 力 の テ ラ ヘ ル ツ 波 を 得 る た め に は 大 面 積 に す る 必 要 が あ る 。 半 導 体 基 板（ お も に 半 絶 縁 性 GaAs）に 3 cm 程 度 の 間 隔 で ２ つ の 電 極 を 取 り 付 け た だ け の 大 口 径 光 伝 導 ア ン テ ナ ^{2 , 3 )}が よ く 用 い ら れ る が ， 半 導 体 微 細 加 工 技 術 を 用 い て 櫛 形 電 極 構 造 を 形 成 し た 大 口 径 光 伝 導 ア ン テ ナ ^{4 )}も 報 告 さ れ て い る 。 ど ち ら の 場 合 も ， 半 導 体 に 超 短 光 パ ル ス を 照 射 す る こ と に よ り 生 成 さ れ る キ ャ リ ア が 印 加 電 場 に よ り 加 速 さ れ る こ と に よ っ て 生 じ る 電 流 か ら 電 磁 パ ル ス が 発 生 す る 。

も う 一 つ の 方 法 と し て ，ZnTe な ど の EO 結 晶 を 用 い た 光 整 流 法 ^{5 )}も 利 用 さ れ て い る 。 光 整 流 は 一 種 の 非 線 形 光 学 過 程 で あ り ， 超 短 光 パ ル ス の 広 い ス ペ ク ト ル の 中 の 周 波 数 成 分 の 間 の 差 周 波 の 電 磁 波 を 発 生 さ せ る も の で あ る

6 )。ま た 最 近 は EO 結 晶 と し て LiNbO3を 用 い た パ ル ス 面 傾 斜 型 の 光 整 流 ^{7 )}に よ り ， 格 段 に 強 力 な テ ラ ヘ ル ツ 波 パ ル ス が 得 ら れ る よ う に な っ て き た の で ， 今 後 は 広 く 用 い ら れ る よ う に な る で あ ろ う 。 上 記 の い ず れ の 方 法 に よ っ て も ，1 ピ コ 秒 程 度 の 間 に 電 場 が 半 周 期 か ら 数 周 期 の 振 動 を す る 超 短 電 磁 パ ル ス が 得 ら れ る 。

３ 実 時 間 イ メ ー ジ ン グ の 例

テ ラ ヘ ル ツ 波 パ ル ス を 用 い る と ， そ の 時 間 波 形 を 測 定 す る こ と で ， い わ ゆ る テ ラ ヘ ル ツ 時 間 領 域 分 光 法

（THz-TDS）に よ り 広 帯 域 の コ ヒ ー レ ン ト な 分 光 情 報 が 得 ら れ る 。THz-TDS で は 波 形 測 定 法 と し て 光 伝 導 ス イ ッ チ と EO サ ン プ リ ン グ が 用 い ら れ る が ， こ の う ち EO サ ン プ リ ン グ は テ ラ ヘ ル ツ 波 の 電 場 を 光 の 強 度 に 変 換 す る こ と に よ り 測 定 す る 方 法 で あ る の で ， 光 の 2 次 元 検 出 器 を 用 い て そ の ま ま 2次 元 化 す る こ と に よ り ， テ ラ ヘ ル ツ

波 の 実 時 間 イ メ ー ジ ン グ が 実 現 で き る 。 プ ロ ー ブ 光 の 遅 延 時 間 を 止 め た 測 定 で は ， あ る タ イ ミ ン グ に お け る 電 場 分 布 （ い わ ゆ る ス ナ ッ プ シ ョ ッ ト ） が 得 ら れ ， 遅 延 時 間 を ス キ ャ ン す れ ば 時 間 変 化 や ス ペ ク ト ル 情 報 も 得 ら れ る 。 た だ し ， イ メ ー ジ ン グ 測 定 で は テ ラ ヘ ル ツ 波 が 空 間 的 に 広 が る こ と に よ り 電 場 が 小 さ く な る こ と と ， 波 形 測 定 で 用 い ら れ る 高 感 度 な バ ラ ン ス 検 出 法 の 利 用 が 困 難 で あ る こ と か ら ， 上 記 の よ う な 高 強 度 の テ ラ ヘ ル ツ 波 パ ル ス が 必 要 と さ れ る 。

図 1 に EO サ ン プ リ ン グ を 用 い た 実 時 間 テ ラ ヘ ル ツ イ メ ー ジ ン グ の 装 置 配 置 の 例 を 示 す ^{8 )}。ZnTe 等 の EO 結 晶 に テ ラ ヘ ル ツ 波 パ ル ス が 入 射 す る と そ の 電 場 に よ り EO 結 晶 に 複 屈 折 性 が 生 じ る 。 そ こ に 入 射 し た プ ロ ー ブ 光 パ ル ス は ， 複 屈 折 性 に よ り 偏 光 状 態 に 変 化 を 受 け る 。 そ れ を 波 長 板 や 検 光 子 と CCD 等 の イ メ ー ジ 検 出 器 に よ り 観 測 す る 。 単 純 な ク ロ ス ニ コ ル 配 置 （ 偏 光 子 と 検 光 子 が 直 交 し た 配 置 ） で は ， テ ラ ヘ ル ツ 電 場 の 2 乗 に 比 例 し た 信 号 が 得 ら れ る の で ，電 場 に 線 形 な 検 出 を お こ な う た め に ， 何 ら か の 工 夫 が 必 要 で あ る 。 我 々 は ， 図 1 の よ う に 検 光 子 を 回 転 さ せ る 方 法 を 用 い て い る ^{8 , 9 )}。 こ の 配 置 で は ， 検 光 子 を 透 過 す る プ ロ ー ブ 光 強 度 I の 入 射 光 強 度 I0に 対 す る 比 は ，





 ²

I0

I (1)

の よ う に 表 さ れ る 。 こ こ で，，， は そ れ ぞ れ テ ラ ヘ ル ツ 電 場 に よ っ て 生 じ た 複 屈 折 性 に よ る プ ロ ー ブ 光 の 位 相 変 化 ，EO 結 晶 の 残 留 複 屈 折 性 等 に よ る 位 相 変 化 ， 検 光 子 の 回 転 角 ， 光 学 系 全 体 の 不 完 全 性 に よ る 偏 光 解 消 度 で あ る 。 こ の う ちが 観 測 し た い 量 で あ る 。 一 般 にと

は 光 学 系 に よ っ て 決 ま っ て お り ， ま た 画 像 の 中 の 各 点 ご と に 異 な る 。 テ ラ ヘ ル ツ 波 が 入 射 し て い な い と き に を 変 化 さ せ な が ら 上 記 の 量 を 測 定 す る こ と で ， 各 点 ご と の 較 正 曲 線 を 求 め る こ と が で き ， そ れ に よ り 高 精 細 な テ ラ ヘ ル ツ 画 像 を 得 る こ と が で き る 。 図 2に ， こ の 手 法 に よ る 画 像 補 正 の 効 果 を 表 す 画 像 を 示 し た 。

図 2 は 集 光 し た ハ ー フ サ イ ク ル ・ テ ラ ヘ ル ツ パ ル ス の

電 場 分 布 の ス ナ ッ プ シ ョ ッ ト で あ り ， き れ い な リ ン グ 状 の 分 布 が 観 測 さ れ て い る 。 こ れ は ハ ー フ サ イ ク ル パ ル ス を 集 光 し た と き の 特 徴 で あ り ， シ ミ ュ レ ー シ ョ ン に よ る 再 現 も 可 能 で あ る ^{1 0 )}。ま た ，遅 延 時 間 を 変 え な が ら こ の よ う な 画 像 を 取 得 し ， 各 点 ご と に フ ー リ エ 変 換 を 施 す こ と で ， 各 周 波 数 成 分 の 空 間 分 布 を 得 る こ と が で き る ^{11 )}。 そ の よ う な テ ラ ヘ ル ツ 波 パ ル ス の 時 間 空 間 的 振 る 舞 い は ， テ ラ ヘ ル ツ 波 を ガ ウ ス ビ ー ム と 仮 定 す る こ と で ， お お よ そ の 理 解 を 得 る こ と が で き る ^{1 2 )}。次 に ，こ の よ う な 電 場 分 布 に 対 し て 空 間 的 な コ ヒ ー レ ン ト 波 面 合 成 を お こ な い ， そ の 実 時 間 観 測 を お こ な っ た 結 果 に つ い て 記 す ^{9 )}。

図 3に 示 す よ う な 7つ の ユ ニ ッ ト か ら な る テ ラ ヘ ル ツ 波 エ ミ ッ タ ー を 用 い た 。 そ れ ぞ れ の ユ ニ ッ ト は 櫛 形 電 極 構 造 を 持 つ 光 伝 導 ア ン テ ナ で あ る ^{4 )}。 各 ユ ニ ッ ト に は 独 立 に 電 圧 を 印 加 で き る 。 す べ て の ユ ニ ッ ト に 同 一 の 電 圧 を 印 加 し 全 体 に フ ェ ム ト 秒 レ ー ザ ー パ ル ス を 照 射 す れ ば ， 全 体 と し て 単 一 の 大 き な エ ミ ッ タ ー と し て 働 き ， そ の 出 力 を 集 光 す る と ， 回 折 限 界 で 決 ま る サ イ ズ の ス ポ ッ ト に 集 光 さ れ る 。そ の 結 果 が 図 4 の 上 段(a)－(c)で あ る 。そ れ に 対 し て ， 中 央 の ユ ニ ッ ト の み 印 加 電 圧 の 向 き を 反 転 さ せ る と ，図 4 下 段(d)－(f)の 結 果 が 得 ら れ る 。特 に 電 場 振 幅 が ピ ー ク に な る 時 間 0 ps に 注 目 す る と ，中 央 ユ ニ ッ ト の 電 圧 を 反 転 さ せ る こ と に よ り ， テ ラ ヘ ル ツ 波 の ス ポ ッ ト サ イ ズ が 小 さ く な っ て い る こ と が わ か る 。 こ れ は ， 回 折 限 界 を 超 え る ス ポ ッ ト サ イ ズ が 実 現 さ れ た こ と を 表 し て お り ， い わ ゆ る 超 解 像 効 果 で あ る 。 こ こ で は 示 さ な い が ， 周 波 数 分 解 し た 画 像 か ら は そ の 効 果 が よ り 明 瞭 に わ か る 。

EO サ ン プ リ ン グ に よ る テ ラ ヘ ル ツ イ メ ー ジ ン グ 法 を 用 い る と ， 原 理 的 に は フ ェ ム ト 秒 パ ル ス の 1 シ ョ ッ ト の 間 に テ ラ ヘ ル ツ 波 発 生 か ら イ メ ー ジ ン グ 検 出 ま で が す べ て 終 わ る こ と に な る 。（ も ち ろ ん イ メ ー ジ デ ー タ の 読 み 出 し な ど の エ レ ク ト ロ ニ ク ス に 時 間 が か か る の で ， フ ェ ム ト 秒 で す べ て が 終 了 す る と い う こ と で は な い 。）こ れ を 実 際 に お こ な っ た 例 に つ い て 以 下 に 述 べ る 。こ の 方 法 で は ， ま ず プ ロ ー ブ 光 パ ル ス の 遅 延 時 間 を 1か 所 に 固 定 し て 測

定 を お こ な う こ と に な る が ， テ ラ ヘ ル ツ 波 の 電 場 が ピ ー ク に な る 時 間 よ り は ， 電 場 の 時 間 変 化 が 最 大 に な る 時 間 に 固 定 し た ほ う が ， よ り 高 周 波 成 分 が 多 く 含 ま れ ， そ の 結 果 ，高 い 空 間 分 解 能 が 得 ら れ る ^{1 3 )}。ま た ，我 々 の レ ー ザ ー シ ス テ ム は 繰 り 返 し が 1 kHz で あ る の で ，レ ー ザ ー 1 シ ョ ッ ト ご と に 画 像 が 取 得 で き る よ う に ， 毎 秒 1000 コ マ の 画 像 取 得 が 可 能 な 高 速 ビ デ オ カ メ ラ を 用 い た 。 こ れ を レ ー ザ ー シ ス テ ム と 同 期 さ せ る こ と に よ り ， レ ー ザ ー1 シ ョ ッ ト ご と に 1 枚 の テ ラ ヘ ル ツ イ メ ー ジ が 取 得 で

き ^{1 4 )}，さ ら に そ れ を 連 続 し て お こ な う こ と に よ り ，毎 秒

1000 コ マ の 高 速 テ ラ ヘ ル ツ ビ デ オ を 取 得 す る こ と が で

き た ^{1 5 )}。図 5 に は ，そ の シ ス テ ム を 用 い て 金 属 棒 の 運 動

す る 様 子 を と ら え た も の を 示 す 。 こ こ で は ， 動 き が よ く わ か る よ う に ，4 ms ご と の 画 像 を 示 し て い る 。

上 に 記 さ な か っ た が ，CMOS 検 出 器 を 用 い て 画 像 デ ー タ の 実 時 間 演 算 を お こ な う こ と で ノ イ ズ を 減 尐 さ せ る こ と が で き る ^{1 6 )}。ま た テ ラ ヘ ル ツ 波 の 波 形 測 定 で 通 常 用 い ら れ て い る バ ラ ン ス 検 出 法 を 2次 元 検 出 器 の 出 力 に 対 し て デ ジ タ ル 演 算 に よ っ て 実 現 す る こ と も お こ な わ れ て い

る ^{1 7 )}。

４ そ の 他 の 高 強 度 テ ラ ヘ ル ツ 波 源 に よ る 実 時 間 イ メ ー ジ ン グ

高 強 度 テ ラ ヘ ル ツ 波 パ ル ス と EO サ ン プ リ ン グ を 用 い た 実 時 間 テ ラ ヘ ル ツ イ メ ー ジ ン グ 法 は ， テ ラ ヘ ル ツ 波 が 超 短 パ ル ス で あ る こ と の 特 徴 を う ま く 生 か し た イ メ ー ジ ン グ 法 で あ る が ， 連 続 波 の テ ラ ヘ ル ツ 波 源 と 比 較 的 高 感 度 の イ メ ー ジ 検 出 器 を 用 い た 実 時 間 イ メ ー ジ ン グ 法 も い く つ か 報 告 さ れ て い る 。 そ れ ら に つ い て ， 簡 単 に 紹 介 す る 。

量 子 カ ス ケ ー ド レ ー ザ ー に よ る テ ラ ヘ ル ツ 波 発 生 は さ か ん に 研 究 さ れ て お り ， 周 波 数 に よ っ て は 1 mW を 超 え る 連 続 波 発 振 が 可 能 で あ る 。 そ の 出 力 を ， こ ち ら も 最 近 開 発 が 進 ん で い る マ イ ク ロ ボ ロ メ ー タ ア レ ー で 検 出 す る こ と に よ り ，実 時 間 イ メ ー ジ ン グ が 行 わ れ て い る ^{1 8 )}。マ

イ ク ロ ボ ロ メ ー タ ア レ ー は ， 小 型 で あ る が 比 較 的 感 度 が 高 く ， 室 温 で 動 作 す る 。 テ ラ ヘ ル ツ ガ ス レ ー ザ ー は ， 大 出 力 の 連 続 テ ラ ヘ ル ツ 波 源 と し て 古 く か ら 使 わ れ て い る 。 焦 電 型 イ メ ー ジ 検 出 器 な ど に よ っ て イ メ ー ジ ン グ を 行 う こ と が で き る ^{1 9 )}。自 由 電 子 レ ー ザ ー は 大 型 な 装 置 で あ る が ， テ ラ ヘ ル ツ 帯 で 非 常 に 大 き な 出 力 が 得 ら れ る の で ， 各 種 の 熱 的 検 出 器 ^{2 0 )}を 用 い て イ メ ー ジ ン グ が で き る 。

５ ま と め

テ ラ ヘ ル ツ 波 を 用 い た イ メ ー ジ ン グ 技 術 は ， 今 後 ま す ま す 応 用 範 囲 が 広 が っ て い く こ と で あ ろ う 。 空 港 な ど で の セ キ ュ リ テ ィ 検 査 ， 生 産 現 場 に お け る 製 品 検 査 ， 医 療 診 断 ， 美 術 品 ・ 文 化 財 の 検 査 な ど ， い ろ い ろ な 場 面 で の 応 用 が す で に 進 ん で い る 。 今 後 ま す ま す の 発 展 が 期 待 さ れ る 。 本 稿 で お も に 述 べ た 実 時 間 テ ラ ヘ ル ツ イ メ ー ジ ン グ 手 法 は ， ど ち ら か と い う と そ の よ う な 現 場 で の 測 定 手 段 に は 不 向 き で あ り ， 今 の と こ ろ 実 験 室 で の 利 用 に と ど ま っ て お り ， 基 礎 科 学 の 幅 広 い 分 野 で 用 い ら れ て い く こ と で あ ろ う 。 た と え ば ， メ タ マ テ リ ア ル や そ の 他 の 微 細 構 造 近 傍 の 近 接 場 の 分 布 を 調 べ た り ， テ ラ ヘ ル ツ 波 発 生 器 の 特 性 を 調 べ た り す る た め に は ， 強 力 な 手 段 と な る 。 ま た ， さ ま ざ ま な 現 場 に お け る 諸 問 題 の 基 礎 づ け の た め に も 有 用 で あ り ， 広 く 用 い ら れ て い く と 期 待 さ れ る 。

参 考 文 献

1) B. B. Hu and M. C. Nuss, “Imaging with terahertz waves ,” Opt. Lett. 20, 1716-1718 (1995).

2) T. Hattori, K. Tukamoto, and H. Nakatsuka ,

“Time-resolved study of intense terahertz pulses generated by a large-aperture photoconductive antenna,” Jpn. J. Appl. Phys. 40, 4907-4912 (2001).

3) M. Usami, T. Iwamoto, R. Fukasawa, M. Tani, M.

Watanabe, and K. Sakai, “Development of a THz spectroscopic imaging system ,” Phys. Med. Biol.

47, 3749-3753 (2002).

4) T. Hattori, K. Egawa, S. Ookuma, and T. Itatani ,

“Intense terahertz pulses from large -aperture antenna with interdigitated electrodes ,” Jpn. J.

Appl. Phys. 45, L422-L424 (2006).

5) T. Yasuda, T. Yasui, T. Araki, and E. Abraham ,

“Real-time two-dimensional terahertz tomography of moving objects,” Opt. Commun.

267, 128-136 (2006).

6) 服 部 利 明 「 非 線 形 光 学 入 門 」 裳 華 房(2009).

7) A. Doi, F. Blanchard, H. Hirori, and K. Tanaka,

“Near-field THz imaging of free induction decay from a tyrosine crystal ,” Opt. Express 18, 18419-18424 (2010)

8) T. Hattori and M. Sakamoto, “Deformation corrected real-time terahertz imaging,” Appl.

Phys. Lett. 90, 261106 (3 pages) (2007).

9) T Hattori, M. Masuda, M. Sakamoto, K. Egawa, T.

Itatani, and A. Ohi, ”T-ray profile synthesis using photoconductive emitter array,” Proc. of SPIE Vol. 6772, 67720J (8 pages) (2007).

10) R. Rungsawang, K. Ohta, K. Tukamoto, and T.

Hattori, “Ring formation of focused half -cycle terahertz pulses,” J. Phys. D 36, 229-235 (2003).

11) T. Hattori, K. Ohta, R. Rungsawang, and K.

Tukamoto, “Phase-sensitive high-speed THz imaging,” J. Phys. D 37, 770-773 (2004).

12) T. Hattori, R. Rungsawang, K. Ohta, and K.

Tukamoto, “Gaussian beam analysis of temporal waveform of focused terahertz pulses ,” Jpn. J.

Appl. Phys. 41, 5198-5204 (2002).

13) R. Rungsawang, K. Tukamoto, and T. H attori,

“Electric field imaging using intense half -cycle terahertz pulses,” Jpn. J. Appl. Phys. 44, 1771-1776 (2005).

14) R. Rungsawang, A. Mochiduki, S. Okuma, and T.

Hattori, “Single-shot terahertz imaging,” in

"Ultrafast Phenomena XIV" (Springer 2005) pp.750-752.

15) R. Rungsawang, A. Mochiduki, S. Ookuma, and T.

Hattori, “1-kHz real-time imaging using a half-cycle terahertz electromagnetic pulse ,” Jpn.

J. Appl. Phys. 44, L288-L291 (2005).

16) F. Miyamaru, T. Yonera, M. Tani, and M. Hangyo ,

“Terahertz two-dimensional electrooptic sampling using high speed complementary metal-oxide semiconductor camera ,” Jpn. J. Appl.

Phys. 43, L489-L491 (2004).

17) X. Wang, Y. Cui, W. Sun, J. Ye, and Y. Zhang ,

“Terahertz real-time imaging with balanced electro-optic detection,” Opt. Commun. 283, 4626-4632 (2010).

18) A. W. M. Lee and Q. Hu, “Real-time, continuous-wave terahertz imaging by use of a microbolometer focal-plane array,” Opt. Lett. 30, 2563-2565 (2005).

19) Y. Ueno, R. Rungsawang, I. Tomita, and K. Ajito,

“Terahertz images of biologica l molecules:

Frequency dependence of spatial resolution using a tunable terahertz laser source ,” Jpn. J. Appl.

Phys. 47, 1315-1320 (2008).

20) B. A. Knyazev, V. S. Cherkassky, Y. Y. Choporova, V. V. Gerasimov, M. G. Vlasenko, M. A.

Dem'yanenko, and D. G. Esaev, “Real-time imaging using a high-power monochromatic terahertz source: Comparative description of imaging techniques with examples of application,” J. Infrared Milli. Terahz. Waves online first (2011).

Real-Time Imaging using Intense Terahertz Pulses

Toshiaki Hattori

Institute of Applied Physics, University of Tsukuba ハ ッ ト リ ト シ ア キ

所 属 ： 筑 波 大 学 大 学 院 数 理 物 質 科 学 研 究 科 教 授

図 1 実 時 間 テ ラ ヘ ル ツ イ メ ー ジ ン グ 測 定 の 模 式 図

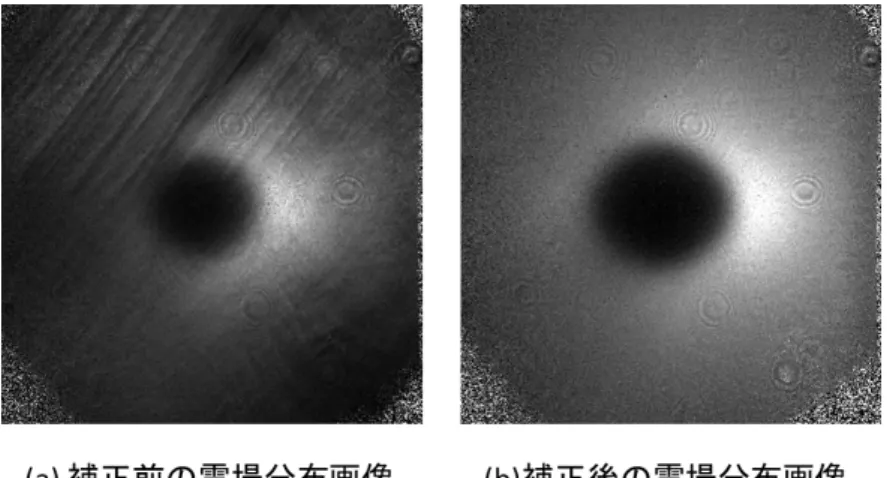

図 2 検 光 子 回 転 に よ る 画 像 補 正 の 効 果

図 3 櫛 形 構 造 電 極 エ ミ ッ タ ー 配 列 の 構 成

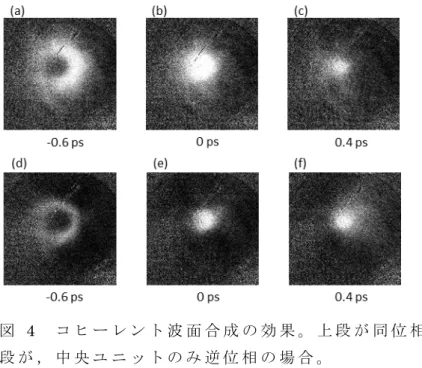

図 4 コ ヒ ー レ ン ト 波 面 合 成 の 効 果 。 上 段 が 同 位 相 ， 下 段 が ， 中 央 ユ ニ ッ ト の み 逆 位 相 の 場 合 。

図 5 毎 秒 1000 コ マ の 高 速 テ ラ ヘ ル ツ ビ デ オ に よ る 金 属 棒 の 運 動 の よ う す
