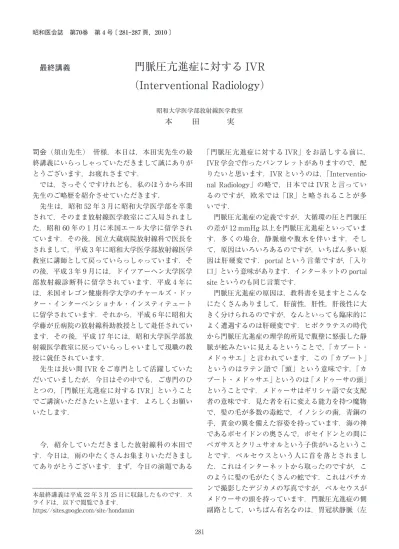

門脈圧亢進症に対するIVR（Interventional Radiology）

(1)

司会（須山先生）　皆様，本日は，本田実先生の最終講義にいらっしゃっていただきまして誠にありがとうございます，お疲れさまです．　では，さっそくですけれども，私のほうから本田先生のご略歴を紹介させていただきます．　先生は，昭和 52 年 3 月に昭和大学医学部を卒業されて，そのまま放射線医学教室にご入局されました．昭和 60 年の 1 月に米国エール大学に留学されています．その後，国立大蔵病院放射線科で医長をされまして，平成 3 年に昭和大学医学部放射線医学教室に講師として戻っていらっしゃっています．その後，平成 3 年 9 月には，ドイツアーヘン大学医学部放射線診断科に留学されています．平成 4 年には，米国オレゴン健康科学大学のチャールズ・ドッター・インターベンショナル・インスティテュートに留学されています．それから，平成 6 年に昭和大学藤が丘病院の放射線科助教授として赴任されています．その後，平成 17 年には，昭和大学医学部放射線医学教室に戻っていらっしゃいまして現職の教授に就任されています．　先生は長い間 IVR をご専門として活躍していただいていましたが，今日はその中でも，ご専門のひとつの，「門脈圧亢進症に対する IVR」ということでご講演いただきたいと思います．よろしくお願いいたします．　今，紹介していただきました放射線科の本田です．今日は，雨の中たくさんお集まりいただきましてありがとうございます．まず，今日の演題である「門脈圧亢進症に対する IVR」をお話しする前に， IVR 学会で作ったパンフレットがありますので，配りたいと思います．IVR というのは，「Inter ven tio-nal Radiology」の略で，日本では IVR と言っているのですが，欧米では「IR」と略されることが多いです．　門脈圧亢進症の定義ですが，大循環の圧と門脈圧の差が 12 mmHg 以上を門脈圧亢進症といっています．多くの場合，静脈瘤や腹水を伴います．そして，原因はいろいろあるのですが，いちばん多い原因は肝硬変です．portal という言葉ですが，「入り口」という意味があります．インターネットの portal site というのも同じ言葉です．　門脈圧亢進症の原因は，教科書を見ますとこんなにたくさんありまして，肝前性，肝性，肝後性に大きく分けられるのですが，なんといっても臨床的によく遭遇するのは肝硬変です．ヒポクラテスの時代から門脈圧亢進症の理学的所見で腹壁に怒張した静脈が蛇みたいに見えるということで，「カプート・メドゥサエ」と言われています．この「カプート」というのはラテン語で「頭」という意味です．「カプート・メドゥサエ」というのは「メドゥーサの頭」ということです．メドゥーサはギリシャ語で女支配者の意味です．見た者を石に変える能力を持つ魔物で，髪の毛が多数の毒蛇で，イノシシの歯，青銅の手，黄金の翼を備えた容姿を持っています．海の神であるポセイドンの奥さんで，ポセイドンとの間にペガサスとクリュサオルという子供がいるということです．ペルセウスという人に首を落とされました．これはインターネットから取ったのですが，このように髪の毛がたくさんの蛇です．これはバチカンで撮影したデジカメの写真ですが，ペルセウスがメドウーサの頭を持っています．門脈圧亢進症の側副路として，いちばん有名なのは，胃冠状静脈（左

門脈圧亢進症に対する IVR

（Interventional Radiology）

昭和大学医学部放射線医学教室

本

田

実

最終講義

本最終講義は平成 22 年 3 月 25 日に収録したものです．スライドは，以下で閲覧できます． https://sites.google.com/site/hondamin

(2)

胃静脈）からの食道静脈瘤です．食道静脈瘤の破裂で吐血するということがよく知られています．この傍臍静脈が拡張して腹壁の静脈につながって，それが拡張したのが「メドゥーサの頭」です．それと，この後胃静脈と脾門近くの短胃静脈というのがありまして静脈瘤の入口になります．あとでお話しする B-RTO は，胃腎シャントの出口である左腎動脈からアプローチします．正常の場合は，胃冠状静脈（左胃静脈）は肝臓の方へ向かって流れているわけですが，肝硬変によって門脈圧が上がりますと，逆流し側副路を形成するわけです．そして消化管内腔に静脈瘤として顔を出して出血をするということです．　この例はいろいろな側副路が見えています．肝硬変による HCC の TAE の時に撮った cone-beam CT 像です．傍臍静脈がカプート・メドゥサエにつながっていくわけです．それと，この左胃静脈から胃食道静脈瘤へつながっています．それからここに胃腎シャントが見えます．　今日，お話しするのは，「門脈圧亢進症に対する IVR」ということですが，3 つあります．PTO， TIPS，B-RTO，これらは英語の略なのですけれども，それを一つ一つ説明していきます．

　まず PTO ですが，“Percutaneuos Transhepatic Ob liter ation”という英語の略です．Percutaneuos というのは「経皮」です．それから Transhepatic というのは「経肝」，肝臓を経るということです． Ob ltie ration は静脈瘤を塞栓する，潰すということです．PTO は，1974 年に Lunderquist が行いました．この頃はまだ超音波が普及していない頃で，透視下に門脈めがけて針を刺して，左胃静脈から食道静脈瘤の所までカテーテルを進めてそれを塞栓するという手技です．止血は得られたのですが再発が多いということであまり行われなくなりました．近年，あとでお話しする B-RTO の硬化剤であるエタノラミン・オレートを併用することによって再発が少なくできるということで，最近見直されつつある治療法です．今は超音波ガイド下に門脈を見ながら刺すことができます．PTO はこのぐらいにしておきまして，次に TIPS と B-RTO について，お話しします． 2 つとも私がこの 20 年間行っている手技です．　TIPS（図 1）は“Transjugular Intrahepatic Porto-syste mic Shunt”という英語の略で日本語に訳すと

「経頸静脈的肝内門脈大循環短絡術」です．頭文字をとって「TIPS」と言っています．これはシャレになっていまして，tips という言葉はコンピュータ用語で「マニュアルに書かれていない技法」，tip という言葉は，「助言」「ヒント」「秘訣」「コツ」という意味があります．それに引っかけて「TIPS」と言っているわけです．頸静脈をまずセルジンガー法で穿刺して，ガイドワイヤーを用いてカテーテルを右の肝静脈まで入れます．長い針を右の肝静脈から門脈めがけて刺します．ですからもう一度セルジンガー法を行うということです．ガイドワイヤーを門脈の中に通し，バルーンカテーテルでその穴を大きくして，そのままだと閉じてしまうので，ステントという金属の筒を入れてその穴を保持します．そうしますと，肝硬変による門脈圧亢進がある患者さんでは食道静脈瘤の方へ流れていたのが，肝へ向って流れるようになり，門脈圧が下がって食道静脈瘤が小さくなり，出血が止まり腹水が減るという治療法です．TIPS の歴史は古く，1968 年に Roesch 先生が UCLA にいらっしゃった時に犬で行いました．ただその頃は，ステントはありませんので，チューブ状のものを用いて行っていました．2 週間ぐらいで閉塞してしまうということで，人間には応用されませんでした．少し時代がたって，1982 年に Cola-pinto という人が，食道静脈瘤の出血患者さんに

Expandable stent Heptatic vein

Portal vein

図 1　経頚静脈的肝内門脈大循環短絡術（TIPS） http://www.keepingyouwell.com/CareAndServices/ InterventionalRadiology/LiverFailureTIPS.aspx から改変して引用

(3)

TIPS を行いました．この時はバルーンカテーテルだけで拡張しました．すると，門脈圧は下がって出血が止まるということで一見よかったのですが，再発が多いということであまり普及しませんでした．そして 1986 年になりまして，Palmaz が，Palmaz stent を作りました．これは風船のついたカテーテルで拡張させるステントですが，それを犬に用いて TIPS を行いました．約 1 年間，開存したということで，ステントを用いれば長持ちするのではないかということになりまして，1988 年，その Palmaz stent を用いて，ドイツのフライベルグ大学の Richter らが，静脈瘤出血と腹水の患者さんに対して世界初の臨床例の TIPS を行いました．その時は，頸静脈からカテーテルを入れて門脈めがけ針を刺すのですが．経皮経肝門脈造影（PTP）を併用しまして，バスケットで針を捕まえるという方法で行いました．Palmaz stent を用い短絡路ができて，門脈圧が 38 から 18 mmHg まで下がったということです．そして，患者さんは腹水も減って出血も止まったのですが，12 日後に ARDS で亡くなっています．これが，世界初の画期的な TIPS の第 1 例です．Richter は，その後ハイデルベルグ大学に移りまして，まだ若いのですが，今，教授だと思います．これは，日独放射線医交流計画の集まりがハイデルベルグであった時に撮った写真です．　TIPS の歴史を簡単にもう一度振り返りますと， Roesch が犬で行ったのが 69 年，Colapinto が 82 年， 85 年に Palmaz が犬に行い，Roesch も Z ステントでブタに行ったのですが，臨床例は 1988 年 Richter が行いました．日本では 1992 年の 2 月に大阪市立大学の山田教授が行いまして，私もその同じ年の 8 月 15 日に TIPS を行いました．これが昭和大学で行った症例の報告です．この方はアルコール性肝硬変で，食道静脈瘤からの出血を繰り返している患者さんで，TIPS を行った時に門脈血栓もあったのですが，TIPS を行うことによってその門脈血栓が溶けてなくなりました．この患者さんは約 9 年間生存しました．　Roesch は UCLA からオレゴン大学に移るのですが，そのオレゴン大学には，「Inter ven tio nal Radio-logy の父」といわれている Dotter 教授がいました． 1964 年に世界初の血管拡張術を行ったのがこの Dotter 先生ですが，その先生を記念した研究所がオレゴン大学にありまして，そこに，TIPS を行った 1992 年の 11 月に留学しました．その時の写真です．これが Roesch 先生で，一緒に行った内科の西田先生，それからこれが Keller 先生です．ここに Dotter の写真があります．ここにはいろいろ Dotter にまつわる J 型のガイドワイヤーやステントの原型などが置かれています．今行われている IVR の基礎となるようなことは，ほとんど Dotter 先生が行っているのです．ノーベル賞にもノミネートされたことがあります．その研究所でブタに TIPS を行いました．これは，Roesch 先生が日本に 94 年にいらした時，昭和大学に寄ってくださった時の写真です．　次に TIPS の VTR がありますので，紹介したいと思います．＊　（VTR 視聴） NA（本田氏）　経頸静脈的肝内門脈大循環短絡術 （TIPS）は，1969 年 Roesch らの動物実験に始まり，

1989 年，Richter らが Palmaz stent を用いた臨床例を報告してから，世界的に行われるようになりました．わが国では，1992 年，山田らが臨床報告して以来行われるようになりました．私も第 1 例目を 1992 年に行いました．欧米では，外科手術にとって代わる門脈圧亢進症の治療法として認識され，肝移植待ちの食道胃静脈瘤出血症例に対し盛んに行われています．また，内視鏡的硬化療法に比べ，再出血率が低いという報告もあります．わが国では健康保険適用でないためもあり限られた症例に行われているにすぎません．欧米はアルコール性肝硬変が多いのに対しわが国は肝炎ウイルスによる肝硬変が多いという違いもあります．なお，山田らは表の 7 つを TIPS の適応として挙げています．セルジンガー法による内頸静脈穿刺，肝静脈造影，門脈穿刺，バルーン拡張，ステント留置という一連の TIPS の手技は，IVR のテクニックの集大成といっても過言ではありません．　では，実際の症例で手技を解説します．症例は，アルコール性肝硬変による難治性腹水のため TIPS を行った 48 歳の男性です．まず，SMA portogram で門脈右枝の起始部の位置を確認します．右頸部を消毒し胸鎖乳突筋と鎖骨が作る三角形の頂点を局所麻酔します．皮膚小切開後，二重針で右乳頭方向をめがけ右内頸静脈を穿刺します．血液の逆流を確認

(4)

しガイドワイヤーを挿入し，ヘッドハンターまたはシェファードフック型の 5-Fr カテーテルにより，右肝静脈造影を行います．Roesch Uchida trans ju-gular liver access set を用意します．14G ニードル固定用カニューラとそれをカバーする 10-Fr カテーテル，ラジオペークマーカー付き 10-Fr シースおよびダイレーター，スタイレット針とその長さに合わせた 5-Fr カテーテルから構成されています．スタイレット針の先端だけが 5-Fr カテーテルより出るようになっています．セットを組み立てると，カニューラの先端の方向と手元のツバの方向が一致するようになります．スタイレット針がセットの先端から出ます．ダイレーターを使い 10-Fr シースを挿入します．セットを右肝静脈に挿入し押さえつけるようにしっかり固定します．5-Fr フレンチカテーテルを被せたスタイレット針をセット内に挿入し，ツバの方向を前方に向け，SMA portogram で確認した門脈右枝の起始部の位置をめがけ穿刺します．スタイレット針を抜き血液の逆流を確かめて，フロッピーガイドワイヤーを門脈内に進めます．門脈造影を行い，門脈圧測定を行います．この症例の門脈圧は，max 33 mmHg でした．次に，アンプラッツ・スーパースティッフ・ガイドワイヤーを挿入し，バルーンカテーテルで，門脈側，肝実質，肝静脈側の順に拡張します．この症例では，8 mm 径 40 mm 長のバルーンがついたカテーテルを使用しました．バルーンのくびれの位置を目安にしてステントの長さを決定します．この症例では 8 mm 径 80 mm 長の SMART stent を使用しました．透視でステントが拡張したことを確認しました．造影の結果，肝静脈側のカバーが不十分なため，8 mm 径 40 mm 長の SMART stent を，stent in stent で追加しました．最後に門脈造影と門脈圧測定を行いました．門脈圧は max 24 mmHg に低下しました．なおこの症例は，TIPS 後腹水が消失し 2 週間後に退院となりました．　TIPS の合併症の表を示します．このうち肝性脳症は 5 ～ 35％の頻度で認められますが，ほとんど内科的治療でコントロールできます．最後に，山田班による TIPS 症例の集計を示します．食道胃静脈瘤の改善および腹水の減少が高頻度に認められます．内視鏡的治療が困難な静脈瘤出血例と難治性腹水症例に対し，TIPS による治療を行うべきと考えます．＊　それではスライドに戻ります．今の復習ですが，門脈をめがけて右の肝静脈から針を刺しまして，ガイドワイヤーが通りましたらバルーンカテーテルで拡張します．そして次にステントを入れまして，ステントが拡張すると，ここに道ができるわけです．新しい短絡路ができる．そうすると，肝臓の中を通って大循環に門脈血が流れるようになります． TIPS は，欧米ではルーチンに行われている手技なのですが，日本ではいまだ保険適用がとれていません．TIPS は，先進医療を申請しているこの 4 施設で行われています．昭和大学も先進医療を申請している施設の 1 つです．　これは去年の門脈圧亢進症学会で発表した TIPS の成績です．TIPS は，日本では限られた施設でしか行われていません．1 つの施設でそんなにたくさん行われているわけでないのですが，私は 44 例に TIPS を行いましたのでそれを振り返ってみました．そのうち 25 例は難治性の胸・腹水です．静脈瘤に対しては 19 例です．静脈瘤に対する TIPS というのは最近はほとんど行っていません．静脈瘤の内視鏡的治療が盛んで，TIPS が依頼される症例はほとんどありません．難治性腹水はときどき相談を受けます．アルコール性肝硬変が 16 例で，ビールス性が 28 例です．圧倒的に Child C が多いです．Child-Pugh Score が高い症例は TIPS の適応ではないのですが，日本では，ほかにやることがないということで，Child C の患者さんがどうしても多くなってしまいます．去年の 2 月の時点で，カプラン・マイヤー法によって平均生存期間と中間生存期間を算出しました．これが全体です．赤が全体で，青が胸・腹水症例，緑が静脈瘤です．そして全体で見ると，だんだん生存率は悪くなっていくのですが，平均生存期間が 54.6 か月，中間生存期間は 3 年です．胸腹水患者さんを見ますと，平均生存期間が 44.9 か月，中間生存期間は 29 か月です．それから静脈瘤では平均生存期間は 57.1 か月，中間生存期間は 41 か月です．Child 分類では，当然のことながら A，B， C の順に悪くなっています．それからアルコール性と非アルコール性を比べますと，アルコール性のほうが予後がいいといいますか，少し長生きします．　まとめますと，この表のようになります．中間生存期間でいいますと全体は 36 か月，胸腹水は 29 か

(5)

月，静脈瘤は 41 か月です．5 年以上の生存例は胸腹水群で 3 例，静脈瘤群で 6 例あります．最長は静脈瘤群で 140 か月ということで 10 年以上生存しています．肝不全がいちばん多い死因なのですが，胸腹水群よりも静脈瘤群のほうが死亡率が高いという結果になっています．それから，門脈圧は当然のことながら TIPS 後に下がります．肝性脳症は，胸腹水群で 4 例，静脈瘤群で 5 例認められましたが，内科的治療で改善しています．ただ，特に肝静脈側に狭窄がよく起こるのですが，それに対して，バルーンカテーテルで拡張術を繰り返すということが，どちらの群でも行われています．TIPS 路が閉塞した症例は 4 例あるのですが，そのうち，もう 1 回 TIPS を行い，違う道を作った症例が 3 例あります．これは，難治性腹水に対する TIPS と腹水穿刺の予後を比較した報告ですが，TIPS 群のほうが有意差をもって生存率がよいということです．日本では難治性腹水に対する TIPS 50 例の報告があります．日本医大の金川先生の報告です．生存例の腹水は 90％以上改善しまして，2 年の累積生存率が 52％です．Child-Pugh Score の改善，PS の改善，QOL 改善が得られます．欧米では，難治性腹水に対する治療として TIPS が推奨されています．今までの報告をまとめますと，中間生存期間は 12.7 か月という悪い報告例もあるのですか，32 か月，24 か月，24 か月です．私たちの成績は 29 か月で，他の報告に劣らない中間生存期間になっています．結語ですが，全体の TIPS 症例の中間生存期間は 36 か月，胸腹水群は 29 か月，静脈瘤群は 41 か月で，10 年以上生存例もあります．難治性腹水は TIPS のよい適応と思われます．　これは，北之園先生がいるロチェスター大学のデータです．欧米では，2000 年の初めぐらいから，ステントグラフトとも言うのですが，カバードステントが使われるようになっています．この方が長期開存が得られるということで，カバードステントを用いるというのが TIPS の常識になっています． Viatorr stent という TIPS 用のステントが欧米では手に入ります．残念ながら日本では手に入りません．世界広しといえども Viatorr stent が使えない国は日本だけです．これで TIPS の話を終わりにいたしまして，次に B-RTO の話をします．

　B-RTO（図 2）は Balloon-occluded Retrograde

Trans venous Obiliteration という英語なのですが，それの頭文字を並べて B-RTO と言っています．日本語に訳せば「バルーン閉塞下逆行性経静脈的塞栓術」です．B-RTO の適応は，胃腎シャントを伴った孤立性の胃の静脈瘤です．それ以外の静脈瘤に対しては内視鏡的な治療が優先されます．孤立性の静脈瘤は，穹窿部の静脈瘤で Lg-f と略されますが， B-RTO の適応です．これだけ見てもシャントがあるか分かりませんが，CT を行えば短絡路（シャント）があるかないかというのはすぐ分かります．胃腎短絡を伴った胃の静脈瘤が B-RTO の治療対象です．B-RTO に関係するといいますか胃の静脈瘤に関係する静脈の名前ですが，まず左胃静脈です．それから後胃静脈，短胃静脈です．これらが入口になりまして胃腎シャントに出ていくということです．もちろん左胃静脈から食道静脈瘤の方へ流れる経路もあるわけです．　この手技は内科の金川先生が 1990 年に始めました．食道静脈瘤の内視鏡的治療に用いるエタノラミン・オレートを用いたというのは，内科の先生らしい発想だと思います．B-RTO で胃静脈瘤が治療できたと発表したのですが，「せっかくできた側副血行路をどうして潰してしまうんだ」「そんなことをしたら腹水がたまったり食道静脈瘤ができる」など反論が起こりました．挙げ句の果てには「胃の静脈瘤の出血なんか見たことない」というような人まで現れたということで，なかなか普及しませんでした．これが B-RTO 第 1 例目です．1990 年です． 1991 年に『日本消化器病学会雑誌』に発表した写図 2　バルーン閉塞下逆行性経静脈的塞栓術（B-RTO）

(6)

真です．胃腎シャントがありまして，そこにバルーンカテーテルを置いて，食道静脈瘤の治療に用いる硬化剤であるエタノラミン・オレート（EO）を用いて，静脈瘤を血栓化させるということです．副腎静脈が拡張したものだと考えられていますが，胃腎シャントの出口にバルーンカテーテルを留置し， EO を流します．EO はもともと 10％ですがそれを同量の造影剤と混ぜて 5％にします．この EO は，もともとは食道静脈瘤の内視鏡的な治療である EIS （内視鏡的硬化療法）に用いるために開発された薬です．溶血を起こすので，溶血による腎不全の懸念があります，それを予防するためにハプトグロビンを併用します．EO を犬の静脈に入れますと，1 時間後に血管内皮細胞が脱落して，6 時間後に壁在血栓が発達し，24 時間後には完全に閉塞します．金川先生は 30 分後に EO を回収していたのですが，最近はバルーンカテーテルを膨らませたまま一昼夜置くという方法が普及しています．　私が初めて B-RTO を行ったのが 94 年です．胃腎シャントを伴う胃の静脈瘤があるのですが，TIPS をまず行いました．門脈圧は高くありません．高くないところに TIPS でシャントを作るというのは少し問題なわけです．6 か月後に，せっかく開けた TIPS の経路が血栓化し，閉塞してしまいました．そして静脈瘤も少しもよくならないということでした．これではだめだということで，TIPS 路を再開通し，B-RTO と併用しました．バルーンカテーテル 2 本を TIPS 路からと，左の腎静脈からそれぞれ入れまして，静脈瘤を挟み打ちにして，EO を流すと，血栓化を得ることができました．これが B-RTO 第 1 例で，胃腎シャントを伴う胃の静脈瘤には TIPS は有効でないということを，身を持って体験しました．　B-RTO を 70 例以上行っていますが，3 月 11 日に行った症例を供覧します．ここに胃の静脈瘤があります．CT を見ていきますと，どうやらここの所が，左の腎静脈につながっているようです．流入路は左胃静脈で，食道の周りの静脈瘤の方にも流れています。胃の静脈瘤が，どこへ出てくるかというと左の腎静脈です．このような情報が CT でありましたので，バルーンカテーテルをその出口の所に入れました．瘤が大きくて，20 mm 径のバルーンを使いました．そしてバルーン閉塞下に造影したところ，下横隔静脈および細い静脈が写りました．写真の 1 番です．まずこれをコイルで詰めました．詰めて造影すると，2 番，3 番とまた違う血管が造影されました．3 番は下横隔静脈から心膜静脈につながっています．この 3 番を選ぶのが大変でした．その 3 つの側副路を塞栓後造影したところ，胃の静脈瘤が写るようになりましたので，cone-beam CT を撮りました．「これなら EO を流してもよかろう」ということで，EO を流しました．そして一昼夜このままにして次の日に抜去しました．1 週間後の CT では，胃の静脈瘤は血栓化しています．　先週フロリダのタンパという所で米国 IVR 学会があったのですが，その時に B-RTO の発表をしました，演題名は，「肝性脳症に対する B-RTO」です．B-RTO の適応は胃腎シャントを伴った胃の静脈瘤がまず第一なのですが，いわゆる猪瀬型肝性脳症の治療にも用いることができます．症例は 22 例ありまして，ほとんどが C 型肝炎ウイルスの患者さんです．それで Child 分類は B が多いということです．どのようなシャントがあるかといいますと，胃腎シャントが 9 例で，脾腎シャントが 5 例，両方が 2 例でした．それから精巣静脈または卵巣静脈に出ているのが 5 例，それから奇静脈に出ているのが 1 例でした．それぞれに対してその出口にバルーンカテーテルを挿入しまして，EO とコイルで塞栓しました．テクニカルサクセスは 100％で，肝性脳症は 20 例で改善し，不変が 1 例，再発が 1 例です．合併症は，造影剤の extravasation が 2 例，それから門脈血栓が 2 例です．どちらも臨床的に問題となるような後遺症は来していません．　これは大きな胃腎シャントがある症例で肝性脳症を来しています．胆嚢と重なった所に大きな門脈瘤があります．SMA porto gram と脾動脈造影の静脈相を見ますと，胃腎シャントのため，肝内の門脈は細くなっています．B-RTO を行いまして，まずバルーンで出口を閉塞して，大きな瘤がありましたので，EO だけでなくコイルを併用しました．B-RTO 後にはアンモニアの値も著明に低下し，CT で胃腎シャントの血栓化が認められています．面白いことに，門脈瘤も血栓化しました．これは胃腎シャント内に入れたコイルです．B-RTO 前にはこんなに細かった門脈が，B-RTO 後には少し太くなって肝血流が改善しています．

(7)

　次の症例は，脾腎シャントの症例で，肝性脳症です．この患者さんは少し複雑で，出口が 3 つありましたのでそれぞれにバルーンカテーテルを挿入して，3 本のバルーンカテーテルを使いました．最後はこのような形になっています．細かい側副路はコイルで塞栓し，大きな短絡路は EO で塞栓しました．そうすると，B-RTO 後に，この屈曲蛇行した短絡路が血栓化し，血中アンモニア値も下がり肝性脳症が改善しました．20 か月後に，HCC の TAE のために門脈造影を行った時の cone-beam CT です．脾腎シャントは写らないのですが，逃げ道として傍臍静脈が著明に拡張しています．　3 例目は，右の精巣静脈が出口の症例です．出口のことを「排血路」と言います．屈曲蛇行した静脈瘤が右下腹部に認められ，右精巣静脈に注いでいます．門脈は細いです．SMA portogram を撮りますと，肝内の門脈はほとんど写らず，右の精巣静脈から下大静脈に注いでいるのが分かります．右内頸静脈からアプローチしまして，バルーン閉塞下に EO を注入しました．次の日 SMA portogram を撮りますと , 見えなかった門脈が見えるようになりまして，門脈血流が改善しています．排血路は血栓化しましたが，合併症として門脈内に血栓を認めました．しかし臨床的に肝機能悪化はなく，無症状でした．血中アンモニア値は著明に減少しました．　ディスカッションですが，TIPS は自験例でもありましたように，胃腎シャントを伴う胃の穹窿部の静脈瘤に対しては無力です．さらに，肝性脳症がある患者さんに TIPS は禁忌といってもいいと思います．それに対して B-RTO は，出口である排血路を塞栓することによって，門脈血流は遠肝性から求肝性に変わり，肝機能がよくなり．肝性脳症も改善するという，猪瀬型肝性脳症には良い治療だということができます．結論として，B-RTOは portosystemic encephalopathy の ﬁrst-line treat ment になり得るということを発表しました．　以上，この 20 年近くにわたって TIPS と B-RTO を行ってきたのですが，これらの手技のどちらも保険適用ではありません．TIPS は難治性腹水に対しては非常によい治療法だと思いますが，保険が使えないということでなかなか行うチャンスがありません．欧米では入院費が高いということもあると思うのですが，吐血の患者さんが入院するといきなり TIPS を行うそうです．ほかの検査を行わずに緊急で TIPS を行って門脈圧を下げてしまいます．TIPS は門脈圧を下げるという理に合った治療で，欧米では特殊な手技ではなくなっています．それに対して B-RTO は，シャントの出口を塞ぐ，静脈瘤を血栓化させるということで，門脈圧は下がらないわけです．ですから，胃の静脈瘤は治ったけれど食道静脈瘤が悪化することは当然起こります．もう 1 つの B-RTO の適応として，猪瀬型の肝性脳症があります．静脈瘤および短絡路を血栓化させるというのが B-RTO です．1 日かけて徐々に血栓化させる薬（EO）を用いるというところが B-RTO の特徴です． B-RTO は日本で盛んに行われています．先週のタンパの米国 IVR 学会で，米国人による B-RTO の発表がありました．これが最終講義最後のスライドです．オレゴン大学の Keller 先生と一緒に撮った写真です．タンパの町には，市電が走っていまして，のどかなリゾート地です．タンパに行った途端風邪をひきまして，お聞き苦しい点があったかもしれません．　それでは，今日はどうもありがとうございました．（拍手）司会　本田先生に，最終講義として，『門脈圧亢進症に対する IVR』ということで詳しいお話をいただいて，また実際の症例をたくさん見せていただきまして，たいへん勉強になりました，ありがとうございました．　それでは，せっかくの機会ですので，何かご質問がある方，いらっしゃいますでしょうか，何でも結構です，特にないですかね．　また，先生は，定期的に 4 月からもいらっしゃっていただけるということですので，何か本田先生にお聞きになりたいことあるような方は，直接お話に来ていただければと思います．
