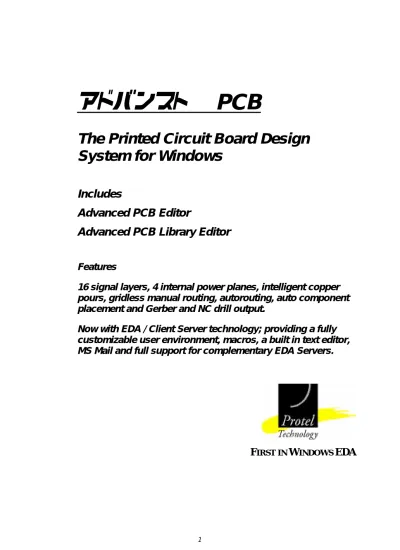

PCB
The Printed Circuit Board Design
System for Windows
Includes
Advanced PCB Editor
Advanced PCB Library Editor
Features
16 signal layers, 4 internal power planes, intelligent copper
pours, gridless manual routing, autorouting, auto component
placement and Gerber and NC drill output.
Now with EDA / Client Server technology; providing a fully
customizable user environment, macros, a built in text editor,
MS Mail and full support for complementary EDA Servers.
Software, documentation and related materials:
Copyright © 1988, 97 Protel International Pty Ltd.
All rights reserved. Unauthorized duplication of the software, manual
or related materials by any means, mechanical or electronic, including
translation into another language, except for brief excerpts in published
reviews, is prohibited without the express written permissions of Protel
International Pty Ltd.
Unauthorized duplication of this work may also be prohibited by local
statute. Violators may be subject to both criminal and civil penalties,
including fines and/or imprisonment.
Protel and the Protel logo are registered trademarks of Protel
International Pty Ltd. EDA/Client, Advanced PCB, Advanced Route,
Advanced Place, Advanced SB Route, Advanced PLD, Advanced
Digital Simulator, Advanced Analog Simulator and Advanced
Schematic are trademarks of Protel International Pty Ltd.
Windows is a trademark of Microsoft Corporation. Microsoft and
MS-DOS are registered trademarks of Microsoft Corporation. HP-GL is a
registered trademark of Hewlett Packard Corporation. PostScript is a
registered trademark of Adobe Systems, Inc. All other products and
names are trademarks of their respective owners.
