2-4 立方体供試体の主応力差が割裂圧と 割裂方向に与える影響

N/A
N/A
Protected

Academic year: 2022

シェア "2-4 立方体供試体の主応力差が割裂圧と 割裂方向に与える影響"

Copied!
3
0
0

読み込み中.... (全文を見る)

全文

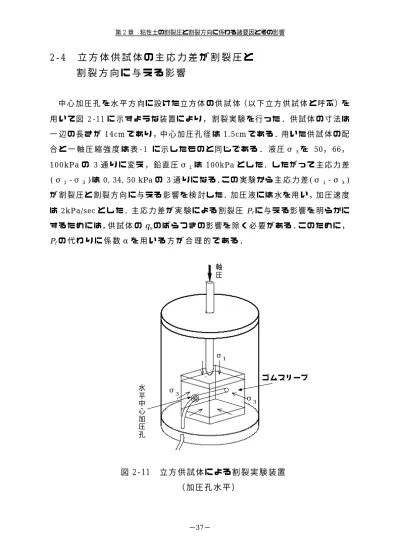

(1)第2章. 2‑4. 粘性土の割裂圧と割裂方向に係わる諸要因とその影響. 立方体供試体の主応力差が割裂圧と 割裂方向に与える影響. 中 心 加 圧 孔 を 水 平 方 向に 設 け た 立 方 体 の 供 試 体( 以 下 立 方 供 試 体 と 呼 ぶ )を 用 い て 図 2‑11 に 示 す よ う な装 置 に よ り , 割 裂 実 験 を 行 っ た . 供 試 体 の 寸 法 は 一 辺 の 長 さ が 14cm で あ り ,中 心 加 圧 孔 径 は 1.5cm で あ る .用 い た 供 試 体 の 配 合 と 一 軸 圧 縮 強 度 は 表 ‑1 に 示 し た も の と 同 じ で あ る . 液 圧 σ 3 を 50, 66, 100kPa の 3 通 り に 変 え , 鉛 直 圧 σ 1 は 100kPa と し た . し た が っ て 主 応 力 差 (σ 1 ‑σ 3 )は 0, 34, 50 kPa の 3 通 り に な る .こ の 実 験 か ら 主 応 力 差(σ 1 ‑σ 3 ) が 割 裂 圧 と 割 裂 方 向 に 与 え る 影 響 を 検 討 し た .加 圧 液 に は 水 を 用 い ,加 圧 速 度 は 2kPa/sec と し た .主 応 力 差 が 実 験 に よ る 割 裂 圧 P f に 与 え る 影 響 を 明 ら か に す る た め に は,供 試 体 の q u の ば ら つ き の影 響 を 除 く 必 要 が あ る .こ の た め に , Pf の 代 わ り に 係 数 α を 用 い る 方 が 合 理 的 で あ る . 軸圧 σ1 水 平中 心加圧 孔. ゴ ムスリ ーブ σ3. σ3. 図 2‑11 図‑10立 方 立供 体試 供体 試に 体よ にる よ割 る割 裂裂実 実 験験 装装 置置 (加圧孔水平). −37−.

(2) 第2章. 粘性土の割裂圧と割裂方向に係わる諸要因とその影響. 1.0. 係 数. α. 0.8 0.6 0.4 0.2. 立方供試体. 0.0 0. 10. 20. 30. 40. 50. 60. 主応力差(σ1 ‑σ3 )(kPa). 図 2‑12 主 応 力 差 と 係 数 α と 関 係 図‑11 主応力差と係数αの関係. 図 2‑12 に は こ の よ う に 考 え て 求 め た 主 応 力 差 と 係 数 α と の 関 係 を 示 し た も の で あ る .こ の 図 を み る と ,主 応 力 差 が 大 き い ほ どα の 値 が 小 さ く な り ,α は か な り 小 さ く な る 可 能 性 が あ る こ と が わ か る .こ の 原 因 と し て 割 裂 前 の ク ラ ッ ク の 発 生 圧 P n に 着 目 し て み る.主 応 力 差 の あ る 場 合 は 図 2‑13 に 示 す 孔 壁 の a お よ び a’点 に お け る 弾 性 理 論 上 の 接 線 応 力 σ θ は 主 応 力 差 が ゼ ロ の 場 合 の 値 で あ る 2σ 3 よ り も 小 さ く ,( 3σ 3 ‑σ 1 ) と な る . 加 圧 孔 の 液 圧 を ク ラ ッ ク 発 生 時 点 の 液 圧 P n と し た と す る と,孔 壁 面 に は 間 隙 水 圧 u=P n が 作 用 し ,供 試 体 に は 引 張 強 度 σ t が 存 在 す る の で ,孔 壁 面 に ク ラ ッ ク が 入 る 孔 内 圧 P n は 次 式 の よ うになる.. Pn = ( 3 s. 3. −σ. 1. ) −u +σ. = (3s. 3. −σ. 1. ) − Pn + σ. t. ( 2 -6) t. こ の 式 は 次 の 式 (2-7)の よ う に 変 換 で き る .. Pn = ( 3 s. 3. −σ. 1. −38−. )/ 2 + σ t /2. (2-7).

(3) 第2章. 粘性土の割裂圧と割裂方向に係わる諸要因とその影響. σ1. B A. a. σ3. 液圧. P. 割裂面. σ3. a'. A' B'. σ1. 図 2‑13. 立方供試体の応力状態と割裂方向. 式 (2-7)の P n は 割 裂 に な る 前 の ク ラ ッ ク発 生 時 点の 液 圧 で あ る .こ の P n は 主 応 力 差 が ゼ ロ に 相 当 す る 式 (2-1)の P n よ り 小 さ い .式 (2-7)か ら 主 応 力 差が 大 き い ほ ど 小 さ い Pn で ク ラ ッ ク が 発 生 す る こ と が わ か る . こ の ク ラ ッ ク 発 生 圧 Pn は σ 1 が σ 3 よ り 大 き く な る ほ ど 小 さ く な り ,P n は σ 3 以 下 に な り う る .P n は ク ラ ッ ク 発 生 時 点 の 孔 内 圧 で あ る が , 割 裂 は ク ラ ッ ク か ら 伸 展 す る た め , Pn が 小 さ い ほ ど 割 裂 圧 も 小 さ い と 考 え ら れ る. し た が っ て , 図 2‑12 に 示 し た よ う に主応力差が大きいほど係数αが小さくなったものと思われる. 主 応 力 差 の あ る 場 合 に は ,割 裂 の 方 向 は 図 2‑1 3 に 示 す よ う に σ 3 に 直 角 な 鉛 直 方 向 の A A’ 面 に な る . 一 方 , 主 応 力 差 が ゼ ロ の 場 合 に は 2 ‑3‑ 2 の 場 合 と 同 一 条 件 と な り , 割 裂 方 向 は 45°BB’面 に 発 生 す る .. −39−.
