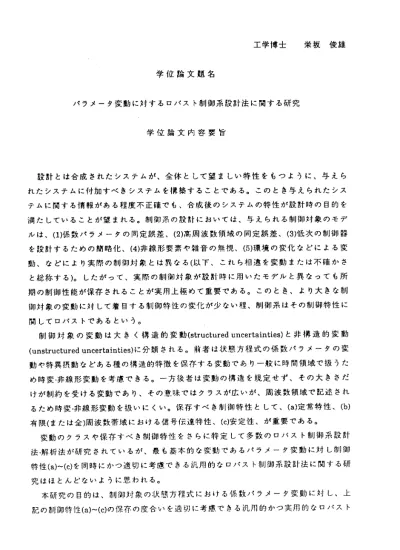

学 位 論 文 題 名
工 学 博 士 栄 坂 俊 雄
バ ラ メ ー タ 変動 に 対 す る ロバ ス ト 制 御 系 設計 法 に 関 す る研 究
学 位 論 文 内 容 要 旨
設 計 と は 合 成 さ れ た シ ス テ ム が 、 全 体 と し て 望 ま し い 特 性 を も っ よ う に 、 与 え ら れ た シ ス テ ム に 付 加 す べ き シ ス テ ム を構 築 す る こ とで あ る 。 こ の とき 与 え ら れ たシ ス テ ム に 関 す る 情 報 が あ る 程 度 不 正 確 でも 、 合 成 後 のシ ス テ ム の 特 性が 設 計 時 の 目的 を 満 た してい ること が望ま れる 。帯I亅往 卩系の 設計に おいて は、 与えら れる制 御対象 のモデ ル は 、(1)係 数 パ ラメ ー タ の 同 定誤 差 、(2)高 周 波数 領域 の同定 誤差、 （3）低次 の制御 器 を 設 計 す る た め の 簡 略 化 、(4)非線 形 要 素 や 雑 音の 無 視 、(5)環 境 の 変化 な ど に よ る 変 動 、 な ど によ り 実 際 の 制往 卩 対 象 と は異 な る （ 以 下、 こ れ ら 相 違 を変 動ま たは不 確かさ と 総 称 す る ） 。 し た が っ て 、 実 際 の 制御 対 象 が 設 計時 に 用 い た モ デル と 異 な っ ても 所 期 の 制 御 性 能 が 保 存 さ れ る こ と が 実 用上 極 め て 重 要で あ る 。 こ の とき 、 よ り 大 きな 制 御 対 象 の 変 動 に 対 し て 着 目 す る 制 御 特性 の 変 化 が 少な い 程 、 制 御 系は そ の 制 御 特性 に 関 してロ バスト である という 。
制 御 対 象 の 変 動 は 大 き く 構 造 的 変 動(structured uncertaint,ies)と 非 構造 的 変 動 (unstructured uncertainties)に分 類 さ れ る 。前 者 は 状 態 方程 式 の 係 数バラ メータ の変 動 や 特 異 摂動 な と ． あ る種 の 構 造 的 特徴 を 保 存 す る変 動 で あ り 一 般に 時間 領域で 扱うた め 時 変 ・ 非 線 形 変 動 を 考 慮 で き る 。 ー方 後 者 は 変 動の 構 造 を 規 定 せず 、 そ の 大 きさ だ け が 制 約 を 受 け る 変 動 で あ り 、 そ の 意味 で は ク ラ スが 広 い が 、 周 波数 領 域 で 記 述さ れ る た め 時 変・ 非 線 形 変 動を 扱 い に く い。 保 存 す べ き制 御 特 性 と し て、(a)定常特 性、(b) 有 限 （ ま た は 全 ） 周 波 数 帯 域 に お け る 信 号 伝 達 特 性 、(c)安 定 性 、 が 重 要 で あ る 。 変 動 の ク ラ ス や 保 存 す べ き 制 御 特 性 を さ ら に 特 定 し て 多 数 の ロ バ ス ト 制 御 系 設 計 法 ・ 解 析 法 が 研 究 さ れ て い る が 、 最 も基 本 的 な 変 動で あ る バ ラ メ ー夕 変 動 に 対 し制 御 特 性（a）〜 （c） を同 時にか つ適切 に考慮 できる 汎用 的なロ バスト 制御系設計法に関する研 究 はほと んと ないよ うに思 われ る。
本 研 究 の 目 的 は 、 制 御 対 象の 状 態 方 程 式に お け る 係 数 パラ メ ー 夕 変 動に 刔 し 、 上 記 のrり 御特 性（a）〜 （c） の保 存の度 合いを 適切に 考慮できる汎用的かつ実用的な口バスト
制御系設計法 を構築することである。以下 に論文の構成に従い、本研究の主要な成果 を示す。
第1章 は緒諭であり、 本研究の背景、動機、目的 、意義を明らかにし、論文の 構成 を示す。
第2章では従 来の主な口バスト制御系設 計法↓こついて概観し、分類する。またこれ に基づぃて本 研究の位置付けを示す。さら に、ロバスト制御系の設計法として重要と 思われる条件 を(a）べースとする設9f法、(b)ロバスト制御方策、それぞれについてつ ぎのようにま とめた。すなわち、(a)べースとする設計法に望まれる性質として、（1） 多 様な 変動のクラスが 表現できること、(2)広いク ラスの制御系を包含し、理論 限界 ま での 制御特性を実現 できること、(3)与えられた 口パスト性実現条件を満足す る制 御 器を 容易に導出でき ること、(4)従来の研究で得 られた結果を容易に取り入れ られ ること、(b)ロ バスト制御方策に望まれる性質として、（1）広いクラスの実際的な変動 に 効果 があり、その効 果の度合いを調節できること 、(2)与えられた変動のクラ スに
（保守的にならず）必要かつ十分に対応するロパスト性実現条件であること、(3)ロバス ト性と他の制御仕様が設計上（できれぱ制御器の構造上も）分離できること、(4)実用上 重要な次の言 昔問題、すなわち、制御器の 次数の指定、過大なゲインや操作量飽和、
デ イジ タル 化に 伴 う問 題、 現場 での調整、などに 適切な対応（必要なら合理的 なト レードオフ） ができること、が重要である 。またこの観点から本研究で開発した設計 法の特徴を示した。
第3章 では最小位相特 性を持つ制御対象のパラメ ー夕変動に対する実用的なロ バス ト制御系設言「法であるロパスト・モデル・マッチングを体系的に整理し、残されている 問 題を 指摘 する 。 さら に非 最小 位相特性を持つ制 御対象に適用できるように拡 張す る。すなわち、3.1においてロバスト・モデル・マッチングの目的・原理・特徴を示し、3．2 で 設計 に必要な基本的 概念の定義を行う。これらの 準備のもとで、3.3で最小位 相系 の制御対象に 対する設計法の標準的設計手 順を示す。さらに実用上重要ないくっかの 応 用的 問題を扱う。ま た3.4では従来提案されてい るHoo制御や2‑Delay制御の手 法を 用い、非最小 位相特性を持つ制御対象に適用できるロバスト・モデル・マッチング設計 法を提案する。
第4章ではデュアル・モデル・マッチングによる新しい口バスト制御系設計法を提案 する。まず、4.1でデュアル・モデル．マッチングの原理を示す。っぎに4．2では、これ に基づぃてロ バストな定常特性を得るため の制御器の必要十分条件を導出し、従来得 られていた安 定有理関数行列による既約分 解表現による必要十分条件と比較してその 特徴を示す。さらに4，3において口バスト・モデル・マッチングの原理を、一般的2自由
92
度制御系設計法であるデュアル・モデル・マッチングによって実現するロバスト制御系 設計法を提案する。
第5章では 第3章お よび第4章で示し た設計法を用い、電気位置サ―ボのロバスト制 御系 設計法 を確立 する。5.1で電気 位置サ―ボ系におけるロバスト制御問題について 整理し従来の研究を紹介する。5.2でロバスト・モデル・マッチングおよびデュアル・モ デル．マッチングを適用した設計手順をまとめる。5．3では前節の設計手順を現実のDC モータに適用した実際の設計例を示す。5.4で本設計例について数値シミュレーション およ び実験 によっ て検討 する。5.5では新たにEdge定理に基づくロバスト安定性の必 要十分条件を導出した。これを用い電気位置サーボ系は、ロバスト・モデル・マッチン グおよびデュアル・モデル・マッチングの適用によって、任意の有界なパラメー夕変動 に対 して、 常にロバスト安定化可能であることを明らかにする。また5．6で従来の設 計 法 と の 比 較 を 行 い 本 設 計 法 の 特 徴 を 示 す 。5.7は 本 章 の ま と め で あ る 。 第6章では これまでと立場を替え、デイジタル市u御系の制御器の有限語長実現によ る量 子化誤 差を扱う。有限語長実現は制御器のパラメータ変動として捉えることがで き、その対策は制御器に関するロバスト市Ij御系構成問題として位置付けることができ る。 すなわ ち自分自身の変動に対してロバストな制御系構成問題であり、制御対象の 変動に対するロバスト帛lJ御系構成問題より難解な問題である。まず6.1で問題を整理 する 。っぎ に6．2で制御系における2種類の量子化誤差を定義する。6.3で設計の考え 方を 提示し 、6.4でそ の1つの 実現法 を示す 。6.5で2つの設計 例を用いた数値シミュ レ ― シ ョ ン に よ っ て そ の 有 効 性 を 検 討 す る 。6.6は 本 章 の ま と め で あ る 。 第7章 は 結 言 で あ り 研 究 の 成 果 を ま と め 、 今 後 の 課 題 に つ い て 述 べ る 。
学 位 論 文 審 査 の 要 旨
主査 教授土谷武士 副査 教授長谷川淳 副査 教授島 公脩
副査 教授田川遼三郎（旭川工業高等専P1 学校長）
制 御 系 の 設 計 に お い て は 、 与 え ら れ る 制 御 対 象 の モデ ルは 、1 兼々 な 嬰 因 によ り実 際の 制御 対 象と は異 なる 。し たがって、実際の制
i恥J ．象が設計 時 に 用 い た モ デ ル と 異 な っ て も 所 期 の 制 御 性 能 が 保 存 さ れ る 、 い わ ゆ る ロ バ ス ト な 制 御 系 を 実 現 す る こ と が 実 用 上 極 め て 重 要 で あ る 。
これま で、制御対象のモデルの変動のクラスや保存すべきiliI 亅御特性を 特定して多 数のロノくスト制御系設言11 法および解析法が研究され ているが、
最 も 基 本 的 な 変 動 で あ る 制御 対象 の状 態方 程式 にお ける バラ メー 夕変 鋤 に 対 し、 次の 基本 的制 御 特性 、す なわ ち、
(a）定常特性、(b) 過渡特性、(c) 安 定 性 、 を 同 時 に 適 切 に 考 慮で きる 汎用 的な 口バ スト 制御 系設 計法 は提 案 さ れていない 。
制 御 対 象 の バ ラ メ ー 夕 変 動 に よ る 制 御 系 の 内 部 変 数 の 変 化 は 、 あ る 種 の 外 乱 に よ っ て 等 価 的 に 置 き 換 え る こ と が で き る 。 し た が っ て 、 こ の 等 価 外 乱 か ら 制 御 量 ま で の 伝 達 関 数 行 列 を で き る だ け ゼ 口 に 近 づ け る こ と
（ 近 似 ゼ ロ イ ン グ ） に よ っ て 、 ロ バ ス ト な 制 御 系 を 得 る こ と が で き る 。
本 論 文 は 、 こ の こ と に 着 目 し 、 希 望 す る 目 標 値 応 答 特 性 を 実 現 す る と と も に 、 制 御 系 の 自 由 度 を利 用し て、 等価 外乱 に対 する 近似 ゼ口 イン グ を 達成するこ とによって、′ヾラメー夕変動に対し、上記の制御特性（a ）〜（c ） を 適切 に考 慮で きる 汎 用的 かつ 実用 的な ロバスト制御系設計 法をヰ雑築した ものである 。
第
1章は 緒論 であ り、 本研 究の 目的 、意 義を明らかにし、論文のt 尚成を 示している 。
94
第2章 で は 、 従 来 の 主 な 『 」 バ ス ト4iIj御 系 設 計 法 に つ い て 概 観 し 、 本 研 究 の 位 置 付 け を 示 す と と も に 、 口 バ ス ト 制f0系 設 計 法 の 、 考 慮 す べ き 重 要 な観点に ついて考察している。
第3章 で は ま ず 、 最 小 位 相 特 性 を 持 つ0iI川I対 象 の バ ラ メ ー 夕 変 動 に 対 す る 実 用 的 な 口 バ ス トlilj御 系 設 計 法 で あ ろ 口 バ ス ト ， モ デ ル ・ マ ッ チ ン グに つ い て 、 多 入 力 多 出 力 系 の標 準 的設 計‑T:lilttを ・ よと めて いる 。 さら に、 以下 の 拡 張的 問題 、 すな わち 、（1） 非厩 小位 棚 系のi川j．1｜対 象へ の適 用 、(2)厳 密に ロ バ ス ト な 定 常 特 性 の 実 現 方 法 、 （3） 口 バ ス トim賞 器 の 低 次 元 化 、(4） 制 御 器 の 榊 造 の 改 良 、 に つ い て 考 察 し 、 そ れ ぞ れn♀ 決 方 法 を 提 案 し て い ろ 。 第4章 で は 、 線 形 制 御 系 を 包 含 す る 設 計 法 で あ ろ デ ュ ア ル ・ モ デ ル ・ マ ツ チ ン グ を 基 に 、H2お よ びI‑Iooノ ル ム を 導 入 し た 新 し い 口 バ ス ト ホlJ御 系 設 計 法 を 提 案 し て い る 。 ま た 一 般rJル フ イ ー ド ′ ヾ ックi川3・0系 にお いて ロバ ス トな定常 特性を実現する方法を明ら かにしている。
第5章 で は 、 第3章 およ び 第4牽 で 示し た設 ゑ｜ 法 をJ；卩 い 、新 たに 口バ ス ト 安 定 化 の た め の 必 要 十 分 条 件 を 導 入 し て 、 電 気 位 遙 サ ー ボ の 口 バ ス ト 制 御 系 設 計 法 を 確 立 し て い る 。 ま た 、rI． 鏘 ： 機 シ ミ ュ レ ー シ ョ ン と 実 験 に よ り 、 摩 擦 や ト ル ク 外 乱 な ど の 非 線 形 要 素 に 対 す る 効 釆 も 含 め 、 提 案 し た 設 計 法 の 有 効 性 を 確 認 し て い る 。 ま た 、 第3章 お よ び 第4章 で 示 し た 設 計 法 の特徴を 諭じている。
第6章 で は 、 デ イ ジ タ ルif0御 系 に お い て 、iIiUi卸 器 の 有 限 語 長 実 現 に 起 因 し て 発 生 す る 量 子 化 誤 差 を 、J粲f1E畳 に ヵ ‖ わ る タ．1乱 とみ な すこ とに より 、 量 子 化 誤 差 の 影 響 を 受 けに く い4ilJij；IJアル ゴ リズ ムの 設計 指 針を 与え 、計 算 機シミュ レーションによりその有効1坐を検i正している。
第7章 は結言であり本研究の成果を 総括している。
こ れ を 要 す る に 、 本 論 文 は 、 パ ラ メ ー 夕 変 動 に 灯 す る 新 し い 体 系 的 口 バスト iliU iitli系設言1書I法を提案したものであり、4il鬮1工学の遊展に寄与すると こ ろ 大 で あ る 。 よ っ て 著 者 は 工 学1噂‑1の ギ ：f立 を 授 与 さ れ る 資 キ 各 あ るも の と認める 。
