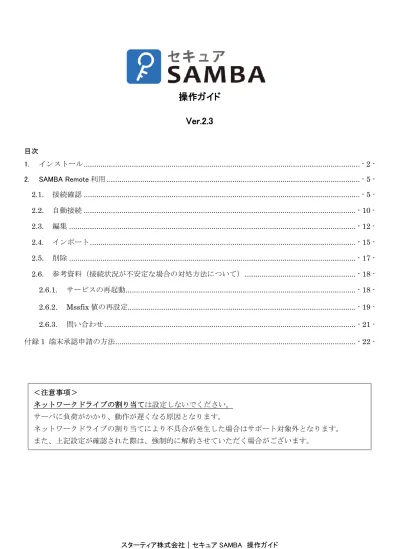

操作ガイド
Ver.2.3
目次 1. インストール ... - 2 - 2. SAMBA Remote 利用 ... - 5 - 2.1. 接続確認 ... - 5 - 2.2. 自動接続 ... - 10 - 2.3. 編集 ... - 12 - 2.4. インポート ... - 15 - 2.5. 削除 ... - 17 - 2.6. 参考資料(接続状況が不安定な場合の対処方法について) ... - 18 - 2.6.1. サービスの再起動 ... - 18 - 2.6.2. Mssfix 値の再設定... - 19 - 2.6.3. 問い合わせ ... - 21 - 付録1 端末承認申請の方法 ... - 22 - <注意事項> ネットワークドライブの割り当ては設定しないでください。 サーバに負荷がかかり、動作が遅くなる原因となります。 ネットワークドライブの割り当てにより不具合が発生した場合はサポート対象外となります。 また、上記設定が確認された際は、強制的に解約させていただく場合がございます。SAMBA Remote(Mac)編
PC にソフトをインストールすることによって、OpenVPN でセキュア SAMBA へ接続することができます。 【注意】OpenVPN 接続は仮想 IP を使用します。ローカル環境にて IP 設定が被らない事をご確認下さい。 万が一仮想 IP とローカル環境 IP が被るとローカル環境内接続が行えなくなります。 P プラン・・・「10.61.0.128 ~ 254」、S プラン・・・「10.7X.0.128 ~ 254」(X は 0~9 で振り分けられた値) ① セキュア SAMBA の URL にアクセスし、ログインを行います。 https://xxxxx.securesamba.com/sambaweb/ ※「xxxxx」部分は会社様によって異なります。 ② 「Mac OS 版ダウンロード」ボタンをクリックします。1. インストール
xxxxx③ ファイルを任意の場所に保存します。
④ ダブルクリックで圧縮ファイルを解凍し、「setup」ファイルをクリックします。
⑥ 「続ける」ボタンをクリックします。
⑧ 「閉じる」をクリックします。
2.1. 接続確認
① 「Finder」または「Launchpad」を開き、アプリケーションの「SAMBA Remote」を開きます。
「Finder」の場合 「Launchpad」の場合
2. SAMBA Remote 利用
② プロファイル名称を選択し、「接続」をクリックします。
③ パスワード確認画面が表示されます。
④ 確認画面が表示されます。 ご自分のパソコンのユーザー名、パスワードを 入力して「OK」ボタンをクリックします。 ※「クリップボードへ」をクリックすると、接続ログの内容がコピーされ、テキスト等に貼り付けることで確認出来ます。 ※「切断」をクリックすると SAMBA Remote を切断します。 ⑤ 画面上に VPN 接続情報が表示されます。 xx.xx.xx.x .xxxxx PC ユーザー名
⑥ マウント先確認画面が表示されます。 ※複数の第 1 階層フォルダに権限がある場合、または管理者・サブ管理者アカウントの場合※ 権限のあるフォルダが表示されますので、いずれかを選択し「OK」ボタンをクリックします。 ⑦ ショートカットアイコンがデスクトップ上に表示されます。 こちらのアイコンをクリックして頂くと、該当フォルダへの接続が可能です。 xx.xx.xx.x xx.xx.xx.x
■ショートカットアイコン以外での接続方法 ① 「Finder」を開き、左側のサイドバー一覧の「共有」項目の中にセキュア SAMBA の仮想 IP アドレスが 表示されていることを確認します。 ② セキュア SAMBA の仮想 IP アドレスをダブルクリックし、接続できることを確認します。 ※「仮想 IP アドレス」については管理者に確認してください。 また、権限を与えられているフォルダが表示されることを確認します。 ※フォルダ権限設定後、第 1 階層については最大 60 秒、第 2 階層以降については即時反映されます。 xx.xx.xx.x xx.xx.xx.x
2.2. 自動接続 自動接続は PC 起動時に、SAMBA Remote を自動で接続させる機能です。 OS 起動時にアプリケーションを起動し、選択した接続先へ自動接続を行うことができます。 ※レジューム機能(何らかの理由で接続を中断された場合の自動再接続)はございません。 ① SAMBA Remote を起動したら、「プロファイル情報」をクリックします。 ② 自動接続するプロファイルを選択し、「パスワード」と「自動接続遅延」を入力して「保存」をクリックしてください。 ※PC が起動するまで時間を要する場合は、「自動接続遅延」で起動時間以上の秒数を設定して、「保存」を クリックしてください。 xxxxx. xx.xx.x.x
③ ユーザー一覧の左側にある「自動接続」枠にチェックを入れ「OK」をクリックします。
④ 自動接続が設定され、スタート画面に戻ります。
2.3. 編集 プロファイルやプロキシの設定を行います。 ① 「プロファイル情報」をクリックします。 ② 「プロファイル情報」画面が表示されます。 xxxx x xxxxx. xxxx x xx.xx.x.x
③ プロファイル情報を編集し、「保存」ボタンをクリックします。 ■「基本情報」タブ No 項目 説明 入力制限 1 プロファイル名称 複数のプロファイルを識別するための名称 になります。 - 2 ユーザ名称 ユーザ ID を表示します。 - 3 パスワード SAMBA Remote を起動した際、パスワード の入力を省略したい場合入力します。 管理画面で設定したパスワードと同 じもの 4 VPN サーバ IP アドレス VPN 接続後の LAN 上のセキュア SAMBA サ ーバの IP アドレスを表示します。 - 5 サーバ名称 セ キ ュ ア SAMBA サ ー バ の ホ ス ト 名 (例:sambays.digitalink.ne.jp)を表示します。 - 6 ポート VPN 接続に使用するポートを表示します。 - 7 Protocol UDP、TCP 8 Expansion - - 9 Mssfix の値を下げる。 Mssfix を利用するかどうかを設定します。 チェックボックス 10 Mssfix Mssfix 設定値を表示します。 Mssfix 利用チェックボックスが On の場合の み編集できます。 - 11 認証設定 - - 12 CA 証明証 CA 認証を最初の 5 文字まで表示します。 - 13 Active Directory - - 14 サービスを利用する。 ActiveDirectory を利用する場合チェックしま す。 チェックボックス xxxxx. xx.xx.x.x
No 項目 説明 入力制限 16 自動接続遅延 自動接続設定をしている場合、PC 立ち上が りから何秒後にセキュア SAMBA に接続する かを設定します。 ■「プロキシ」タブ No 項目 説明 入力制限 1 プロキシ設定 - なし、マニュアル 2 マニュアル設定 手動で設定する場合、以下を設定してく ださい。 IP アドレス ポート - 3 認証設定 会社様ごとに合わせて認証設定を行って ください。 なし、ベーシック認証、ダイジェスト認 証、NTLM 認証 4 プロキシユーザ設定 プロキシユーザの設定がある場合、以下 を設定してください。 ユーザ名称 パスワード -
2.4. インポート 一度 SAMBA Remote をインストールしている場合、プロファイルの登録は管理画面からダウンロードしたプロファイル 情報ファイルのインポートによって行います。 ※SAMBA Remote をインストールした場合には、対象のプロファイル情報が反映されます。 ① 「プロファイル情報」画面を表示した状態で「インポート」をクリックします。 ② ①でダウンロードした「setup_mac」フォルダを指定して「開く」ボタンをクリックします。
③ 「インポート完了しました。」とメッセージが表示されるので「OK」ボタンをクリックします。
2.5. 削除
① 削除したいプロファイルを選択した状態で「削除」ボタンをクリックします。
② 確認画面が表示されるので「OK」ボタンをクリックします。
③ 対象のプロファイルが削除されます。 2.6. 参考資料(接続状況が不安定な場合の対処方法について) セキュア SAMBA への接続が不安定な場合、以下のいずれかの方法を実施する事により、改善される可能性が ございます。 2.6.1. サービスの再起動 ※セキュア SAMBA を使用する為のサービスを再起動する事で接続状況が改善される可能性がございます。 実施する場合、サーバーとの接続が一旦切断されますのでご注意ください。 その際は、再度接続してご利用ください。 ① 管理画面から「サーバー管理」を選択し、「サービス監視」をクリックします。
② 「SAMBA サービス」を選択し、再起動します。
③ 「OpenVPN サービス」を選択し、再起動します。
2.6.2. Mssfix 値の再設定
※ご利用いただいている回線環境により、VPN の設定で使用する MTU の値に影響がございます。 よって、現在設定いただいている Mssfix 値が適切な値でない可能性がございます。
SAMBA Remote のデフォルトの設定(Mssfix の値)を調整して頂くことで改善する場合がございます。
② 「プロファイル情報」を選択します。 ③ 対象のプロファイルを選択し、「Mssfix の値を下げる。」にチェックをいれます。 xxxx x xx.xx.x.x xxxxx.
④ 「Mssfix」の値を下げます。(値は、10 ずつ下げる事を推奨しております。) ※初期値は、1300 となります。 ⑤ 「保存」を選択し、プロファイル情報を保存します。 2.6.3. 問い合わせ 上記手順を実施しても接続状況が改善されない場合は、サポートへお問い合わせください。 xxxx x xxxx x xx.xx.x.x xxxxx. xx.xx.x.x xxxxx.
管理者がサーバー設定で「個体識別番号認証」を「使用する」に設定している場合、利用者はサービスを使用するにあた り、端末承認申請を管理者に提出し承認を得る必要があります。
※Google chrome、FireFox、バージョン 12 以降の safari での Java サポートが終了したため、
ブラウザでの端末認証は、Internet Explorer、safari(※ただし、バージョン 11 まで)のみの対応となっております。
① セキュア SAMBA ログイン画面より、ユーザー名とパスワードを入力後、「端末申請」のボタンをクリックしてください。
② 端末申請の画面が表示されたら、必要事項を記入の上、申請ボタンをクリックしてください。
付録 1 端末承認申請の方法
③ 確認メッセージが表示されますので、OK をクリックしてください。
⑤ 申請者のメールアドレス宛てに下記のようなメールが送信されます。
⑥ 管理者が申請内容を確認し承認すると、メールアドレス宛てに以下のようなメールが送信されます。
⑦ 申請した端末でログインできることを確認してください。
