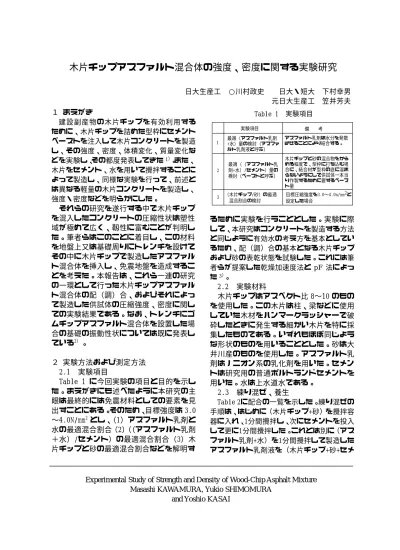

木片チップアスファルト混合体の強度、密度に関する実験研究

１ まえがき

建設副産物の木片チップを有効利用する ために、木片チップを詰めた型枠にセメント ペーストを注入して木片コンクリートを製造 し、その強度、密度、体積変化、質量変化な どを実験し、その都度発表してきた

。また、

木片をセメント、水を用いて攪拌することに よって製造し、同様な実験を行って、前述と は異なる軽量の木片コンクリートを製造し、

強度・密度などを明らかにした。

それらの研究を遂行する中で木片チップ を混入したコンクリートの圧縮性状は塑性 域が極めて広く、靱性に富むことが判明し た。筆者らはこのことに着目し、この材料 を地盤上又は基礎周りにトレンチを設けて その中に木片チップで製造したアスファル ト混合体を挿入し、免震地盤を造成するこ とを考えた。本報告は、これら一連の研究 の一環として行った木片チップアスファル ト混合体の配（調）合、およびそれによっ て製造した供試体の圧縮強度、密度に関し ての実験結果である。なお、トレンチにゴ ムチップアスファルト混合体を設置した場 合の基礎の振動性状については既に発表し ている

。

２ 実験方法および測定方法  2.1 実験項目

 Table 1 に今回実験の項目と目的を示し た。まえがきにも述べたように本研究の主 眼は最終的には免震材料としての要素を見 出すことにある。そのため、目標強度は 3.0

〜4.0N/mm

とし、（1）アスファルト乳剤と 水の最適混合割合（2） （（アスファルト乳剤

＋水）/セメント）の最適混合割合（3）木 片チップと砂の最適混合割合などを解明す

るために実験を行うこととした。実験に際 して、 本研究はコンクリートを製造する方法 と同じように有効水の考え方を基本としてい るため、配（調）合の基本となる木片チップ および砂の表乾状態を試験した。これには筆 者らが提案した乾燥加速度法と

法によっ た

。

2.2 実験材料

木片チップはアスペクト比 8〜10 のもの を使用した。この木片は柱、梁などに使用 していた木材をハンマークラッシャーで破 砕したときに発生する細かい木片を特に採 集したものである。いずれもほぼ同じよう な形状のものを用いることとした。砂は大 井川産のものを使用した。アスファルト乳 剤はノニオン系の乳化剤を用いた。セメン トは研究用の普通ポルトランドセメントを 用いた。水は上水道水である。

2.3 練り混ぜ、養生

 Table  2に配合の一覧を示した。練り混ぜの 手順は、はじめに（木片チップ+砂）を攪拌容 器に入れ、1分間攪拌し、次にセメントを投入 して更に1分間攪拌した。これとは別に（アス ファルト乳剤+水）を1分間攪拌して製造した アスファルト乳剤液を（木片チップ+砂+セメ

木片チップアスファルト混合体の強度、密度に関する実験研究

日大生産工 ○川村政史  日大・短大 下村幸男 元日大生産工 笠井芳夫

Experimental Study of Strength and Density of Wood-Chip Asphalt Mixture Masashi KAWAMURA, Yukio SHIMOMURA

and Yoshio KASAI

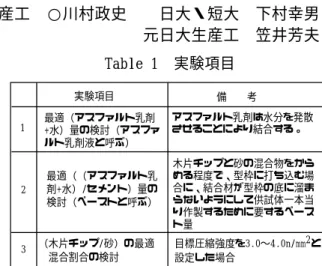

Table 1  実験項目
