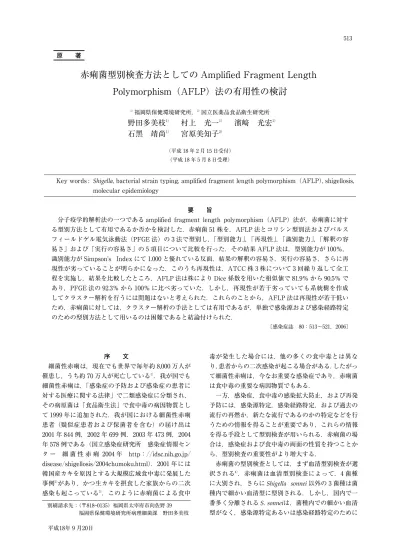

感染症学雑誌第80巻第5号

(1)

赤痢菌型別検査方法としての Amplified Fragment Length

Polymorphism（AFLP）法の有用性の検討

1）福岡県保健環境研究所，2）国立医薬品食品衛生研究所

野田多美枝

１）

村上光一

１）

濱

光宏

１）

石黑靖尚

１）

宮原美知子

２）（平成 18 年 2 月 15 日受付）（平成 18 年 5 月 8 日受理）

Key words : Shigella, bacterial strain typing, amplified fragment length polymorphism（AFLP）,shigellosis, molecular epidemiology

要旨

分子疫学的解析法の一つである amplified fragment length polymorphism（AFLP）法が，赤痢菌に対する型別方法として有用であるか否かを検討した．赤痢菌 51 株を，AFLP 法とコリシン型別法およびパルスフィールドゲル電気泳動法（PFGE 法）の 3 法で型別し，「型別能力」，「再現性」，「識別能力」，「解釈の容易さ」および「実行の容易さ」の 5 項目について比較を行った．その結果 AFLP 法は，型別能力が 100％，識別能力が Simpson s Index にて 1.000 と優れている反面，結果の解釈の容易さ，実行の容易さ，さらに再現性が劣っていることが明らかになった．このうち再現性は，ATCC 株 3 株について 3 回繰り返して全工程を実施し，結果を比較したところ，AFLP 法は株により Dice 係数を用いた相似値で 81.9％から 90.5％であり，PFGE 法の 92.3％から 100％に比べ劣っていた．しかし，再現性が若干劣っていても系統樹を作成してクラスター解析を行うには問題はないと考えられた．これらのことから，AFLP 法は再現性が若干低いため，赤痢菌に対しては，クラスター解析の手法としては有用であるが，単独で感染源および感染経路特定のための型別方法として用いるのは困難であると結論付けられた．〔感染症誌 80：513∼521，2006〕序文細菌性赤痢は，現在でも世界で毎年約 8,000 万人が罹患し，うち約 70 万人が死亡している１）．我が国でも細菌性赤痢は，「感染症の予防および感染症の患者に対する医療に関する法律」で二類感染症に分類され，その病原菌は「食品衛生法」で食中毒の病因物質として 1999 年に追加された．我が国における細菌性赤痢患者（疑似症患者および保菌者を含む）の届け出は 2001 年 844 例，2002 年 699 例，2003 年 473 例，2004 年 578 例である（国立感染症研究所感染症情報センター細菌性赤痢 2004 年 http：!!idsc.nih.go.jp! disease!shigellosis!2004chumoku.html）．2001 年には韓国産カキを原因とする大規模広域食中毒に発展した事例２）があり，かつ生カキを摂食した家族からの二次感染も起こっている３）．このように赤痢菌による食中毒が発生した場合には，他の多くの食中毒とは異なり，患者からの二次感染が起こる場合がある．したがって細菌性赤痢は，今なお重要な感染症であり，赤痢菌は食中毒の重要な病因物質でもある．一方，感染症，食中毒の感染拡大防止，および再発予防には，感染源特定，感染経路特定，および過去の流行の再燃か，新たな流行であるのかの特定などを行うための情報を得ることが重要であり，これらの情報を得る手段として型別検査が用いられる．赤痢菌の場合は，感染症および食中毒の両面の性質を持つことから，型別検査の重要性がより増大する．赤痢菌の型別検査としては，まず血清型別検査が選択される４）．赤痢菌は血清型別検査によって，4 菌種 に大別され，さらに Shigella sonnei 以外の 3 菌種は菌 種内で細かい血清型に型別される．しかし，国内で一 番多く分離される S. sonneiは，菌種内での細かい血清 型がなく，感染源特定あるいは感染経路特定のために原著別刷請求先：（〒818―0135）福岡県太宰府市向佐野 39 福岡県保健環境研究所病理細菌課野田多美枝

(2)

は，さらなる型別検査が要求される．それらには，表 現型別検査では，コリシン型別（S. sonneiのみ），ファー ジ型別および薬剤感受性試験，遺伝子型別検査では，プラスミド解析，リボタイピングおよびパルスフィールドゲル電気泳動（PFGE）法などがある４）．一般に遺伝子型別検査の方が，表現型別検査より優れているとされるが，赤痢菌の遺伝子型別検査としては，現在 PFGE 法が多用されている５）６）．しかし，PFGE 法は検査に約 1 週間の日数を要し，操作も煩雑であるといった問題点もあり，細菌性赤痢の感染拡大防止のための迅速な対策を行うには，PFGE 法の能力を上回る新たな型別検査方法が必要である．

Amplified fragment length polymorphism （AFLP）法７）

は，菌から抽出した DNA を 2 種類の制限酵素で消化し，得られた DNA 断片のうち特定のもののみを選択的に polymerase chain reaction （PCR）で増幅した後，正確な DNA 断片の長さを DNA 自動シークエンサー等により測定して多型を解析する方法であり，検査に要する日数が PFGE 法のおよそ半分でかつ，識別能力が高いことなどが報告されている．また本法は，従来から植物の遺伝子解析８） に利用されており，細菌の分野では，Campylobacter に対する疫学的研究９） やメチシリン耐性 Staphylococcus aureusの遺伝子型別についての報告１０）_{などがあり，優} れた型別方法であるとされている．しかし，すべての細菌に有用であるとされる型別検査方法はなく，他の細菌に応用可能な型別検査が赤痢菌に有用であるかどうかは実際に検討してみないと不明であり，さらに有用性の検討は，一定の基準に基づいて正確および公正に能力を評価することが大切であると考えられる１１）．そこで我々は，一定の基準に基づいてこれらの長所を持つとされる AFLP 法の能力を，コリシン型別法および PFGE 法の能力と比較することにより，赤痢菌の型別検査としての有用性を明らかにすることを目的として検討を行った． 材料と方法 1．供試菌株患者の渡航先や分離時期など，明らかに由来の異なる患者からの分離株 31 株と，国内同一集団感染事例株 10 株および American Type Culture Collection （ATCC）株 10 株の計 51 株を用いた．菌種の内訳 は，S. sonneiは ATCC 株 5 株および同一集団感染事 例株 10 株を含む患者分離株 37 株の計 42 株，S. boydii は ATCC 株 5 株，S. flexneri は患者分離株 3 株および S. dysenteriaeは患者分離株 1 株である（Table 1）． 2．AFLP 法

AFLP 法は，DNA の抽出，DNA の制限酵素による切断，制限酵素断片へのアダプターのライゲーショ

ン反応，二段階の PCR による選択的な DNA 断片の増幅（preselective PCR および selective PCR），PCR 産物のシークエンサーによる泳動，ソフトウエアによる泳動データの解析の各段階からなっている．

赤痢菌の DNA の抽出は，菌株を LB Broth Lennox （Difco 社）を用いて 35℃，24 時間振とう培養したものから，DNA 抽出キットの ISOPLANT（Nippon Gene 社）を用いて行った．DNA 溶液中の RNA を除くため，キット添付の RNase A で反応させ，終了後はフェノール!クロロホルム!イソプロピルアルコール（25：24：1）（Nippon Gene 社）処理を行い，再度エタノール沈殿を実施したものを，AFLP 法のサンプル DNA とした． DNA の制限酵素による切断，制限酵素断片へのアダプターのライゲーション反応，および二段階の PCR は，Applied Biosystems 社の AFLP microbial finger-printing の試薬キットを使用した．AFLP 法を赤痢菌に応用するにあたり，初めはこの試薬キット添付のプロトコールに準拠した反応条件で行った．しかし，検出される DNA フラグメントの本数が少なく，かつ蛍光強度（ピークの高さ）が弱いため，反応条件を変更した．以下には，変更後実施した方法を記載している．酵素混合液は 1 サンプル当たり，10×T4 DNA Li-gase Buffer with ATP（New England Bio Labs 社）を 0.1µL，0.5M NaCl を 0.1µL，5U!µL MseI（第一化学）を 0.2µL，50U!µL EcoR I（タカラバイオ社）を 0.1µL，100U!µL T4 DNA Ligase（New England Bio Labs 社）を 0.1µL，および滅菌蒸留水 0.4µL を混合して作成し，スピンダウンの後，氷冷した．制限酵素ライゲーション反応用のプレミックス液は，1 サンプル当たり 10×T4 DNA Ligase Buffer with ATP を 1 µL，0.5M NaCl を 1µL，1mg!mL 牛血清アルブミンを 0.5µL，MseI Adaptor pairs を 1µL，EcoR I Adaptor pairs を 1µL，および酵素混合液を 1µL 混合し作成し た．MseI Adaptor pairs と EcoR I Adaptor pairs は， あらかじめ 95℃5 分間の熱処理後，室温で 10 分間放置したものをスピンダウンの後使用した．このプレミックス液 5.5µL に，サンプル DNA 0.1µg を溶解した滅菌蒸留水 5.5µL を加えた．この溶液をサーマルサイクラーで 23℃，8 時間，ついで 60℃，20 分間反応させた．サーマルサイクラーは PCR Thermal Cycler SP TP 400（寶酒造株式会社）を用いた．この反応液に，10 倍希釈した TE buffer を 189µL 加えて反応希釈液とした．

反応希釈液を 4µL，EcoR I preselective Primer （Core sequence）を 0.5µL，MseI preselective Primer （Core sequence）を 0.5µL，AFLP Amplification Core Mix を 15µL，それぞれ混合し，preselective PCR を

(3)

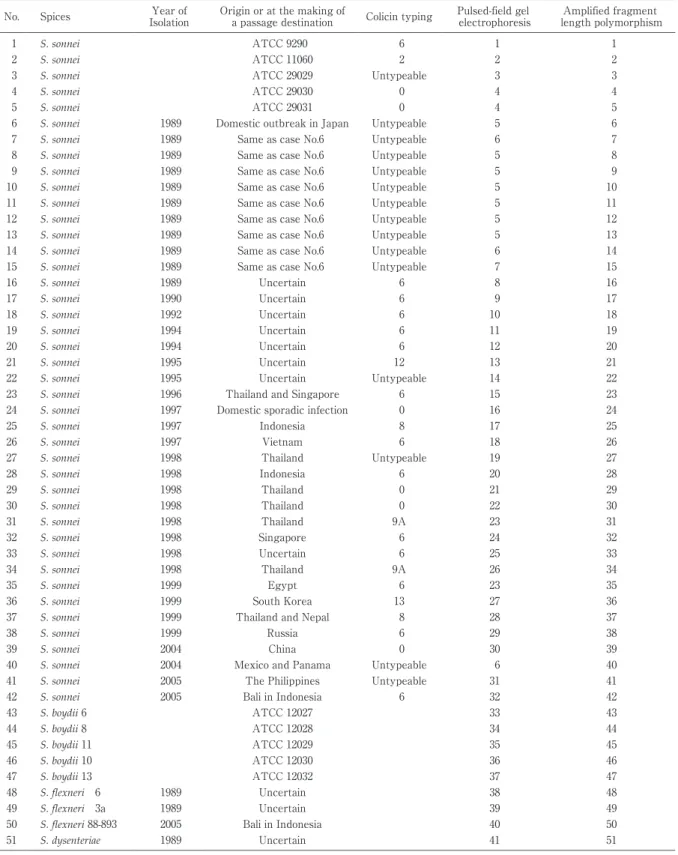

Table 1 Typing results for each isolate or strain using colicin typing, pulsed-field gel electrophoresis, and amplified f rag-ment length polymorphism

Amplified fragment length polymorphism Pulsed-field gel

electrophoresis Colicin typing

Origin or at the making of a passage destination Year of Isolation Spices No. 1 1 6 ATCC 9290 S.sonnei 1 2 2 2 ATCC 11060 S.sonnei 2 3 3 Untypeable ATCC 29029 S.sonnei 3 4 4 0 ATCC 29030 S.sonnei 4 5 4 0 ATCC 29031 S.sonnei 5 6 5 Untypeable Domestic outbreak in Japan

1989 S.sonnei 6 7 6 Untypeable Same as case No.6

1989 S.sonnei 15 16 8 6 Uncertain 1989 S.sonnei 16 17 9 6 Uncertain 1990 S.sonnei 17 18 10 6 Uncertain 1992 S.sonnei 18 19 11 6 Uncertain 1994 S.sonnei 19 20 12 6 Uncertain 1994 S.sonnei 20 21 13 12 Uncertain 1995 S.sonnei 21 22 14 Untypeable Uncertain 1995 S.sonnei 22 23 15 6 Thailand and Singapore

1996 S.sonnei 23 24 16 0 Domestic sporadic infection

1997 S.sonnei 24 25 17 8 Indonesia 1997 S.sonnei 25 26 18 6 Vietnam 1997 S.sonnei 26 27 19 Untypeable Thailand 1998 S.sonnei 27 28 20 6 Indonesia 1998 S.sonnei 28 29 21 0 Thailand 1998 S.sonnei 29 30 22 0 Thailand 1998 S.sonnei 30 31 23 9A Thailand 1998 S.sonnei 31 32 24 6 Singapore 1998 S.sonnei 32 33 25 6 Uncertain 1998 S.sonnei 33 34 26 9A Thailand 1998 S.sonnei 34 35 23 6 Egypt 1999 S.sonnei 35 36 27 13 South Korea 1999 S.sonnei 36 37 28 8 Thailand and Nepal

1999 S.sonnei 37 38 29 6 Russia 1999 S.sonnei 38 39 30 0 China 2004 S.sonnei 39 40 6 Untypeable Mexico and Panama

2004 S.sonnei 40 41 31 Untypeable The Philippines

2005 S.sonnei 41 42 32 6 Baliin Indonesia 2005 S.sonnei 42 43 33 ATCC 12027 S.boydii6 43 44 34 ATCC 12028 S.boydii8 44 45 35 ATCC 12029 S.boydii11 45 46 36 ATCC 12030 S.boydii10 46 47 37 ATCC 12032 S.boydii13 47 48 38 Uncertain 1989 S.flexneri　6 48 49 39 Uncertain 1989 S.flexneri　3a 49 50 40 Baliin Indonesia 2005 S.flexneri88-893 50 51 41 Uncertain 1989 S.dysenteriae 51 行った．反応条件は，72℃ 2 分間処理後，熱変性 94℃ 20 秒間，アニーリング 56℃ 30 秒間，伸長 72℃ 2 分間，反応サイクルは 20 回で行った．サーマルサイクラーは，GeneAmp PCR System Model 9600（Perkin-Elmer 社）を用いた．Ramp times は 0.01 に設定した．

次いで，得られた PCR 産物の 5µL を 10 倍希釈した TE buffer 45µL で希釈した．この PCR 産物希釈液 1.5µL にプライマー AFLP EcoR I-O を 0.5µL，プラ イマー AFLP MseI-A を 0.5µL，および AFLP Core Mix 7.5µL を混合し，selective PCR を行った．反応

(4)

条件は，94℃ 2 分間の後，熱変性 94℃ 20 秒間，アニーリング 66℃ 30 秒間，伸長 72℃ 2 分間，アニーリングの温度は 1 サイクルで 1℃ ずつ下げていき，10 反応サイクル，熱変性 94℃ 20 秒間，アニーリング 56℃ 30 秒間，伸長 72℃ 2 分間の反応サイクルを 20 回行った．その後，60℃ 30 分間反応させた．サーマルサイクラーは，GeneAmp PCR System Model 9600 を用いた．Selective PCR 用のプライマーは，試薬キットで 64 通りの組み合わせが可能であるので，DNA フラグメントの検出本数や蛍光強度（ピークの高さ）の強さをあらかじめ検討した．すなわち selective PCR 用のプライマーの，AFLP EcoR I および AFLP MseI の組み合わせ，O―O，O―A，O―T，O―G，O―C，A―C， G―A，および T―C の 8 通りについて，S. sonneiおよ び S. boydiiの ATCC 株を用いて AFLP 法を行い，そ の結果，2 菌種ともに検出された DNA フラグメントの本数が多く，蛍光強度（ピークの高さ）が強かった プライマー AFLP EcoR I―O，プライマー AFLP MseI ―A の組み合わせを選択し，その後の実験に使用することとした．

この selective PCR 産物を 2µL，脱イオンホルムアミド（Amresco 社）とブルーデキストラン溶液 5 対 1 の溶液を 2µL，Gene Scan Size Standard を 0.5µL 混合し，95℃ 3 分間加熱し，その後，氷で急冷した．この溶液 2µL を，Genescan ソフトウエアを搭載した 377 DNA Sequencer（ABI 社）を用いて泳動した．泳動ゲルには ABI PRISM Geluxe 377-48（ABI 社）を用いた．菌株間の相同性の解析（系統樹作成）は， Fingerprinting II ソフトウエア（Bio Rad 社）を用いて行った． 3．PFGE 法およびコリシン型別法 PFGE 法は，制限酵素 XbaI（タカラバイオ社）を 用い，泳動時間を 5 秒∼55 秒，22 時間として我々の既報１２）に従って行い，コリシン型別法は厚生省監修，微生物検査必携，細菌・真菌検査，第 3 版１３）に従った． 4．評価方法コリシン型別法と PFGE 法および AFLP 法とを，菌の型別方法を評価する項目として多用される「型別能力」，「再現性」，「識別能力」，「解釈の容易さ」および「実行の容易さ」の 5 項目１１）について比較した． ①型別能力被検菌株のうち型別可能であった菌株の割合を示した． ②再現性 AFLP 法は，菌の培養，DNA 抽出から泳動まです べての工程の検査実施日を変えて，S. sonnei ATCC 株 No.9290，No.29029，No.29031 の 3 株を 3 回繰り返して実験を行った．PFGE 法も，同様に検査実施日を変えてこれらの ATCC 株 3 株について 3 回実施した．再現性は，Dice 係数１４）より得られた相似値を用いて比較した．Dice 係数は，F＝2nXY!（nX＋nY）で表され，nXは分離株 X からの DNA フラグメント総数，nY は分離株 Y からの DNA フラグメント総数，nXYは 2 つの分離株で同じ分子量のフラグメントの数を示す．この F 値が 1.0 であれば，泳動パターンが同一である． ③識別能力明らかに由来の異なる菌株同士を異なる型に型別する能力を，Simpson s Index１５）で評価した．集団発生事例株 10 株は，No.11 を代表株とみなして Simpson s Index を求めた．PFGE 法および AFLP 法は得られたバンドおよびフラグメントの出現パターンを比較し 1 本でも異なれば異なる型とした． ④解釈の容易さ最終的な反応結果を得て，評価するまでの手順の容易さを比較した．コリシン型別はペトリ皿上の阻止帯の有無を確認し，阻止パターン表１３）と比較した．PFGE 法は泳動像を写真撮影し，これを目視で比較した． AFLP 法は，数値で表される泳動データを Finger-printing II に取り込んで，相同性の解析を行った．菌株間の泳動パターンの比較は Dice 係数を用い，系統樹作成は unweighted pair-group method using aver-age linkaver-age（UPGMA）法で行った． ⑤実行の容易さ検査に要する日数および費用で比較した．検査に要する費用は，必要な機器，ランニングコスト等を考慮して総合的に判断した．成績コリシン型別法，PFGE 法および AFLP 法の型別結果は，Table 1に示す．コリシン型別法は，供試菌 株中の S. sonnei 42 株のうち 27 株を 7 型に型別し た．PFGE 法は供試菌株 51 株を 41 型に，AFLP 法は供試菌株 51 株を 51 型に型別した．AFLP 法では，35 から 492 base pairs の長さのフラグメントが，株により 22 から 56 本，平均すると 37 本のフラグメントが検出された．

Fingerprinting II ソフトウエア（Bio Rad 社）を用いて，相同性の解析を行い，作成した系統樹を Fig. 1 に示す．AFLP 法では，PFGE 法で識別できなかった株（P4，P6，P23）を別の型に識別でき，また今回は一つのフラグメントでも異なれば異なる型としたので，同一感染事例株 10 株もすべて別の型となった． S. sonneiと他の 3 菌種は明らかに異なるクラスターに 分類され，S. sonneiの集団感染事例株 10 株は相似値 80％でみると，同一のクラスターに分類された．ま た今回，S. sonneiとの比較のために他の 3 菌種も用い

(5)

Fig.1　Amplified fragment length polymorphism patterns and dendrogram of51 Shigella isolates.The dendrogram was constructed with Fingerprinting I I (Bio Rad)by unweighted pair-group method us-ing average linkage. The percentage of similarity calculated by the Dice coefficient is shown above the dendrogram.

ているが，用いた菌株数が少ないため菌種内および菌 種間の詳細な解析は難しいものの，S. flexneriの新し

い血清型とされている S. flexneri 88-893１６）_{は S. flexneri}

(6)

Table 2 Evaluation oftyping

Ease ofperformance＊5

Ease ofinterpretation＊4

Discriminatory power＊3

Reproducibility＊2 Typeability＊1 Typing Excellent Excellent 0.693 NT＊6 64.3 Colicin Good Excellent 0.998 92.3― 100 100.0 PFGE Good Good 1.000 81.9― 90.5 100.0 AFLP

＊1_Proporti_on（%）of_strai_ns_typeabl_e.

＊2_Percentage_of_si_mi_l_ari_ty_cal_cul_ated_by_Di_ce_coef_f_i_ci_ent_among_each_of_three_strai_ns_i_n_tri_pl_i_cate. ＊3_Si_mpson’_s_Index.14）

N：totalnumber ofstrains in the sample population. S ：totalnumber oftypes described.

nj：number ofstrains belonging to the jth type.

＊4_，＊5_These_j_udgments_represent_the_vi_ews_of_the_authors._See_the_text_f_or_detai_l_s. ＊6_Not_tested.

＝1− 1

N（N−1）

Σ

nj（nj−1） S

j＝1

Table 3 Reproducibility of pulsed-field gel electrophoresis and amplified fragment length polymorphism ATCC 29031 ATCC 29029 ATCC 9290 Trial Third Second Third Second Third Second Pulsed-field gelelectrophoresis

100 100＊2 First ATCC＊1₉₂₉₀ 100 Second 100 92.3 First ATCC 29029 92.3 Second 100 100 First ATCC 29031 100 Second

Amplified fragment length polymorphism

85.4 82.5 First ATCC 9290 90.5 Second 86.8 87.5 First ATCC 29029 82.5 Second 82.5 81.9 First ATCC 29031 90.4 Second

＊1_Ameri_can_Type_Cul_ture_Col_l_ecti_on.

＊2_Percentage_of_si_mi_l_ari_ty_cal_cul_ated_by_Di_ce_coef_f_i_ci_ent,

Dice coefficient：2nXY/（nX＋ nY）

nX：totalnumber ofDNA fragments from isolate X.

nY：totalnumber ofDNA fragments from isolate Y.

nXY：totalnumber ofDNA fragments identicalin two isolates.

一のクラスターに分類された．コリシン型別法と PFGE 法および AFLP 法とを，菌の型別方法を評価する項目として多用される１１）「型別能力」，「再現性」，「識別能力」，「解釈の容易さ」および「実行の容易さ」の 5 項目について比較した結果を，Table 2に示す． 1．型別能力型別能力は，型別不能が少ないほど能力が高いとされる．PFGE 法および AFLP 法は，すべての株が型別でき型別能力は 100％であり優れていた．コリシン型別法の型別能力が 64.3％と低くなっているのは，供試菌株の中には同一事例の株が 10 株含まれており，その株が型別不能であったためと考えられる．そのため集団感染事例の 10 株を 1 株として，コリシン型別法の型別能力を計算すると 33 株のうち 27 株を 7 型に型別でき 81.8％となった． 2．再現性 PFGE 法の再現性は，株により 92.3％から 100％， AFLP 法の再現性は 81.9％から 90.5％であった（Ta-ble 3）．再現性は AFLP 法よりも PFGE 法が優れていた． 3．識別能力識別能力は Simpson s Index で 0.900 以上が望ましいとされている１５）が，AFLP 法および PFGE 法の Simpson s Index は 0.900 以上であり，識別能力は AFLP 法および PFGE 法とも優れていた．コリシン型別は，Simpson s Index が 0.693 となり，識別能力は劣っていた． 4．解釈の容易さコリシン型別法および PFGE 法は，結果の判定に

(7)

は，コンピュータや高価な解析ソフトは必ずしも必要ではないが，AFLP 法は結果の出力時だけではなく，解析時に専用の解析ソフトが必要不可欠である．これらのことから，解釈の容易さはコリシン型別法および PFGE 法が AFLP 法より優れていた． 5．実行の容易さ検査に要する日数で比較すると，AFLP 法はコリシン型別法および PFGE 法のおよそ半分の日数で検査が終了し優れていた．次に検査に要する費用は，AFLP 法および PFGE 法は，多数の高価な機器が必要であるが，コリシン型別法は高価な機器は必要とせず，試薬等のランニングコストもコリシン型別法が一番廉価であった．これらを総合的に判断すると，実行の容易さはコリシン型別法が一番優れていた．考察今回，赤痢菌に対する型別方法として AFLP 法の能力を評価する目的で実験を行った． Arbeit１１）は，型別方法の能力を評価する場合，対象として互いに関連のない株を多く用いて評価するのが良く，型別方法の評価基準としては，型別能力，再現性，識別能力，解釈の容易さ，および実行の容易さを用いることが適当であるとしている．満田１７）も評価基準としてはこれらの項目を用いており，これらの対象および項目で型別能力を評価することが，最も正確，公正であると考えられ，我々もこの評価基準に準拠し，赤痢菌に対する型別方法としての AFLP 法の能力を評価した．その結果，AFLP 法はコリシン型別法および PFGE 法に比較し，型別能力および識別能力が優れている反面，結果の解釈の容易さ，実行の容易さ，さらに再現性が劣っていることが明らかになった． AFLP 法のこれらの評価結果のうち，最重要と考えられる再現性については，Desai ら１８），Dijkshoorn ら１９），および Valsangiacomo ら２０）は「再現性のある結果が得られた」と報告している．再現性を検討する場合，AFLP 法の DNA 抽出，種々の酵素反応（DNA の制限酵素による切断，制限酵素断片へのアダプターのライゲーション反応，二段階の PCR），PCR 産物のシークエンサーによる電気泳動，ソフトウエアによる泳動データの解析の段階のうちの，どの段階の再現性を検討したかを明らかにするとともに，結果を数値等の検証可能な形で表すことが重要と考えられる．しかし，前述の Desai ら１８）の報告では，種々の酵素反応および電気泳動段階の検討と，DNA 抽出段階の検討の 2 通りで再現性を検討しているが，検討に用いた菌株数および数値による結果が明記されていない． Dijkshoorn ら１９）_{の報告では，少なくとも DNA 抽出の} 段階を含め 6 株を用いて 6 回の再現性の検討を行っているが，その結果は同一菌株内での泳動パターンが「indistinguishable」との表記のみで，DNA 抽出段階以降の検討方法や数値による結果が明記されていない．同じく Valsangiacomo ら２０）の報告では，DNA 抽出段階からの検討でも十分な再現性があったとされているが，DNA 抽出段階以降の検討方法や用いた菌株数および数値による結果が明記されていない．一方，数値による結果を表記している報告をみると，Huys ら２１）は「再現性が 95.5％から 98.5％であった」と報告しているが，これは 1 株のみでの検討であり，リファレンス株として電気泳動毎に同時に泳動したもので， DNA 抽出から電気泳動までの全工程の再現性を検討したものではない．全工程を検討したものでは，Duim ら９）は 8 株を用いて 5 回の再現性の検討を行い，平均値や偏差は記載していないものの「90％から 98％の再現性が得られた」と報告しており，AFLP 法の全工程における再現性が，特段高いものでないことがわかる．また，Bagley ら２２）も DNA 抽出から電気泳動までの全工程において，6 株を用いて 2 回の再現性の検討を行い，その結果は「11.3％のフラグメントが再現性のないフラグメントであった」と報告している．我々は DNA 抽出から電気泳動までの全工程において，3 株を用いて 3 回の繰り返し実験を行った．その結果， AFLP 法の再現性は，81.9％から 90.5％であり，平均すると 85.6％であった．これは再現性のないフラグメントが 14.4％であったことと同義で，11.3％のフラグメントに再現性がなかったとする Bagley ら２２）の結果と同程度の結果であると考えられる．このように AFLP 法では，評価項目中最も重要と考えられる再現性が低いことは，型別方法として致命的とも考えられ，実際の赤痢菌感染症事例に即時的に応用することは難しいと考えられる． AFLP 法の再現性が低い要因は，検査の不安定さにあると考えられ，この不安定さを招く原因は，泳動毎に変化するフラグメントの蛍光強度２１），次に酵素類の製品差あるいはロット差２３），および DNA の抽出方法による差２３）の 3 点が既に報告されている．フラグメントの蛍光強度の変化に関して，我々は，電気泳動のみによる変動を調べるため，一つの selective PCR 反応産物を，3 回別々に電気泳動を実施した．その結果，泳動毎にフラグメントの強度が若干変化するため，データとして選択されるフラグメントが泳動毎に異なり，再現性は 90.3％から 91.3％で平均 90.6％であった（データ不掲載）．Duim ら９）の報告でも，AFLP 法の再現性を調べると電気泳動毎に同じ菌株でも 2∼ 10％の異なったフラグメントが現れたとされていて，我々の結果とほぼ同じ結果が述べられている．同様に，Huys ら２１）の報告でも泳動毎にデータの変動が

(8)

起こることが指摘されている．このように AFLP 法は，DNA 抽出，種々の酵素反応，および電気泳動のそれぞれの段階が，おのおの，再現性に影響を及ぼしていると考えられる．今回 AFLP 法は，同一ストレインを原因菌とすると推測される集団感染事例株 10 株をも，10 型に分類した．このことは，菌株の変異によって多くの型に分類された１１）のか，あるいは AFLP 法の再現性の低さと同根の，検査の不安定さに起因するものかの判断が難しい．実際の単独の集団感染事例の場合，被検菌株の疫学的関連を即座に判断せねばならず，一つの型が一つのストレインを表す型別方法が実用的である．しかし， AFLP 法の場合，今回検討に用いた集団感染事例株は，フラグメントが一本でも異なれば異なった型とみなした場合は，すべて異なった型と型別してしまった．これらの型がどの程度近縁であれば，同一ストレインであるのかを判断するためには，相似値にカットオフ値を設定せねばならないが，検査の不安定さによりカットオフ値を即座に設定することが難しい．このため，実際の感染症事例に即時的に応用することにはこの面からも難点がある．一方で AFLP 法は，赤痢菌以外の細菌では，電気泳動の結果から系統樹を作成しクラスター解析に利用されているものがある．そのなかでは，菌種の分類学的検討が行われ，菌種内でのストレイン分類や，他の菌種との遺伝的な類似性が調べられ成果をあげている９）２１）．電気泳動の結果から系統樹を作成することは， PFGE 法でも行われるが，フラグメント数は AFLP 法の方がはるかに多く，かつフラグメントの長さが数値として系統樹作成ソフトに取り込めるため，PFGE 法より正確な系統樹が作成できる．また，Duim ら９）も報告しているが，クラスター解析の場合には系統樹の全体像から各菌株の関連を判断するので，AFLP 法の再現性が若干低いことの影響は少ない．実際に，今 回は S. sonnei以外の 3 菌種に関しては，用いた菌株数 が少ないため，菌種内および 3 菌種間の詳細なクラス ター解析は難しかったが，S. sonnei は他の 3 菌種とは 明らかに異なるクラスターに分類された．これらのことから AFLP 法は，遺伝子型の近縁度を調べ菌株の分類を行うクラスター解析などの手法としては有用であるが，PFGE 法に比較し再現性が若干劣るため，疫学的関連を即座に判断する必要のある感染症や食中毒発生時に，赤痢菌の遺伝子型別検査方法として単独で用いることは難しいと考えられる．今回の検討により，従来明らかでなった AFLP 法の赤痢菌に対する，型別方法としての能力の位置付けと AFLP 法の問題点が明らかになったことは有意義なことである．今後は，AFLP 法の再現性を向上させる手法を開発するか，あるいは赤痢菌に応用可能な PFGE 法より高い能力を持つ型別方法を開発することが必要と考えられる． 謝辞：S. flexneri 88-893 を血清型別して頂きました，東 京都健康安全研究センター松下秀博士，ならびに貴重な菌株をご提供いただきました福岡市保健環境研究所川内良介先生に深謝いたします．また本研究遂行に当たり御高配をたまわりました，福岡県保健環境研究所吉村健清所長に深謝するとともに，本論文作成に際し御助言頂きました，福岡県保健環境研究所堀川和美博士，竹中重幸博士に感謝いたします．文献

1）World Health Organization : Guidelines for the control of shigellosis, including epidemics due to

Shigella dysenteriaetype 1, Geneva, 2005.

2）寺嶋淳，田村和満，広瀬健二，泉谷秀昌，渡辺治雄，宮原美知子：輸入カキが原因と推定さ れる Shigella sonnei による食中毒の発生，病原微 生物検出情報 2003；24：3. 3）増本喜美子，森屋一雄，隅元星子：生カキによると推察される細菌性赤痢―佐賀県，病原微生物検出情報 2003；24：3―6.

4）Janda JM, Abbott SL：The genus Shigella. In : Janda JM, Abbott SL（eds）.The enterobacteria （Lippincott-Raven）. New York, 1998；p. 66― 79.

5）浜本昭裕，木下和久，須山尚史，石井良和，河

野茂：長崎市内で発生した Shigella sonnei によ る集団赤痢について．感染症誌 2004；74： 1004―11.

6）Terajima J, Tamura K, Hirose K, Izumiya H, Mi-yahara M , Konuma H , et al.： A multi-prefectural outbreak of Shigella sonnei infections associated with eating oysters in Japan. Micro-biol Immunol 2004；48：49―52.

7）Vos P, Hogers R, Bleeker M, Reijans M, van de Lee T, Hornes M, et al.：AFLP : a new tech-nique for DNA fingerprinting. Nucleic Acids Res 1995；23：4407―14. 8）佐々木卓治：ゲノム解析研究に用いる PCR．渡邊昭，他編，植物細胞工学シリーズ 7．細胞工学別冊（新版植物の PCR 実験プロトコール核酸の単離法とゲノム・遺伝子発現の最新解析法）．秀潤社，東京，1997；p. 26―31.

9）Duim B, Wassenaar TM, Rigter A, Wagenaar J：High-resolution genotyping of Campylobacter strains isolated from poultry and humans with amplified fragment length polymorphism finger-printing. Appl Environ Microbiol 1999；65： 2369―75.

10）Grady R, Desai M, O Neill G, Cookson B, Stanley J：Genotyping of epidemic methicillin-resistant

(9)

Staphylococcus aureus phage type 15 isolates by fluorescent amplified-fragment length polymor-phism analysis. J Clin Microbiol 1999；37： 3198―203.

11）Arbeit RD：Laboratory procedures for the epi-demiologic analysis of microorganisms. In : Mur-ray PR, Baron EJ, Jorgensen JH, Pfaller MA, Yolken RH（eds）. Manual of clinical microbiol-ogy（American Society for Microbiology）. Washington, DC, 1996；p. 190―208.

12）Murakami K, Horikawa K, Otsuki K：Genotypic characterization of human and environmental isolates of Salmonella choleraesuis subspecies choleraesuis serovar Infantis by pulsed-field gel electrophoresis. Microbiol Immunol 1999；43： 293―6.

13）小川正之，中村武雄：赤痢菌．微生物検査必携

編集委員会編，微生物検査必携細菌・真菌検査．日本公衆衛生協会，東京，1987；p. D14―29.

14）Nei M, Li WH：Mathematical model for study-ing genetic variation in terms of restriction en-donucleases. Proc Natl Acad Sci USA 1979； 76：5269―73.

15）Hunter PR, Gaston MA：Numerical index of the discriminatory ability of typing systems : an application of Simpson s index of diversity. J Clin Microbiol 1988；26：2465―6. 16）松下秀，山田澄夫，工藤泰雄：新しい型抗原 を有すると考えられる Shigella flexneri につい て．感染症誌 1992；66：503―7. 17）満田年宏：感染対策のための分子疫学入門．メディカ出版．大阪，2002；p. 2―11.

18）Desai M, Tanna A, Wall R, Efstratiou A, George R, Stanler J：Fluorescent amplified-fragment length polymorphism analysis of an outbreak of group A streptococcal invasive disease. J Clin Microbiol 1998；36：3133―7.

19）Dijkshoorn L, Aucken H, Gerner-Smidt P, Jans-sen P, Kaufmann ME, Garaizar J, et al.：Com-parison of outbreak and nonoutbreak

Acinetobac-ter baumannii strains by genotypic and

pheno-typic methods. J Clin Microbiol 1996；34： 1519―25.

20）Valsangiacomo C, Baggi F, Gaia V, Balmelli T, Peduzzi R, Piffaretti JC：Use of amplified frag-ment length polymorphism in molecular typing of Legionella pneumophila and application to epi-demiological studies. J Clin Microbiol 1995； 33：1716―9.

21）Huys G, Coopman R, Janssen P, Kersters K： High-resolution genotypic analysis of the genus

Aeromonas by AFLP fingerprinting. Int J Syst

Bacteriol 1996；46：572―80.

22）Bagley MJ, Anderson S, May B：Choice of methodology for assessing genetic impacts of environmental stressors : Polymorphism and re-producibility of RAPD and AFLP fingerprints. Ecotoxicology 2001；10：239―44.

23）Jones CJ, Edwards KJ, Castaglione S, Winfield MO, Sala F, van de Wiel C, et al.：Reproducibil-ity testing of RAPD, AFLP and SSR markers in plants by a network of European laboratories. Molecular Breeding 1997；3：381―90.

Amplified Fragment Length Polymorphism Genotyping of Shigellae and Comparison to Pulsed-field Gel Electrophoresis and Colicin Typing

Tamie NODA１）

, Koichi MURAKAMI１）

, Mitsuhiro HAMASAKI１）

, Yasuhisa ISHIGURO１）

& Michiko MIYAHARA２）

1)_{Fukuoka Institute of Health and Environmental Sciences,}2)_{National Institute of Health Sciences}

Shigella is an etiological agent of communicable and food-borne disease worldwide, so it is important to develop typing for Shigella in epidemiological studies. We compared amplified fragment length polymor-phism (AFLP), molecular epidemiological typing, to pulsed-field gel electrophoresis (PFGE) and colicin typing in typeability, reproducibility, discriminatory power, ease of interpretation, and ease of use for 51 Shigella iso-lates to determine AFLP applicability to Shigella. AFLP showed less reproducibility and ease of interpreta-tion although it was superior to PFGE and colicin typing in typeability and discriminatory power. Specifying the reproducibility of these typing methods, the intrastrain similarity of AFLP was 81.9％―90.5％ in each of three strains tested in triplicate trials, while PFGE showed higher similarity, ranging from 92.3％―100％. AFLP created a phylogenetic tree and classified four Shigella species taxonomically, despite its lower repro-ducibility. These results suggest that AFLP is inferior to PFGE as molecular typing for Shigella epidemi-ologically in outbreaks or sporadic cases, although AFLP can create a phylogenetic tree for taxonomical pur-poses.
