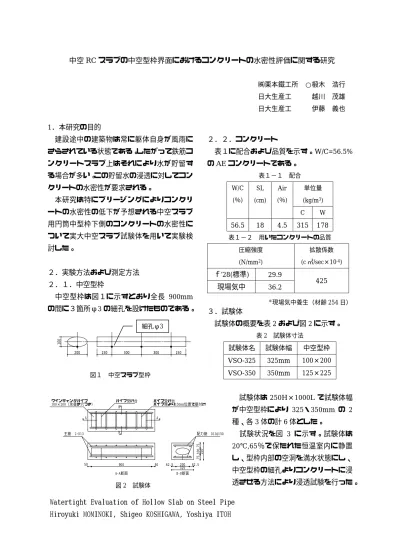

1．本研究の目的
建設途中の建築物は常に躯体自身が風雨に さらされている状態である。したがって鉄筋コ ンクリートスラブ上はそれにより水が貯留す る場合が多い。この貯留水の浸透に対してコン クリートの水密性が要求される。
本研究は特にブリージングによりコンクリ ートの水密性の低下が予想される中空スラブ 用円筒中型枠下側のコンクリートの水密性に ついて実大中空スラブ試験体を用いて実験検 討した。
２．実験方法および測定方法 ２．１．中空型枠
中空型枠は図１に示すとおり全長 900mm の間に３箇所φ3 の細孔を設けたものである。
２．２．コンクリート
表１に配合および品質を示す。W/C=56.5%
の AE コンクリートである。
表１−１ 配合 単位量
(kg/m3) W/C(％) SL (cm)
Air (％)
C W
56.5 18 4.5 315 178 表１−２ 用いたコンクリートの品質
圧縮強度
(N/mm2)拡散係数
(c㎡/sec×10
-4)ｆ’28(標準) 29.9
現場気中 36.2 425
３．試験体
試験体の概要を表 2 および図 2 に示す。
表
2 試験体寸法試験体名 試験体幅 中空型枠
VSO-325 325mm 100×200 VSO-350 350mm 125×225試験体は 250H×1000L で試験体幅 が中空型枠により 325・350mm の 2 種、各 3 体の計 6 体とした。
試験状況を図 3 に示す。試験体は 20℃,65％で保たれた恒温室内に静置 し、型枠内部の空洞を満水状態にし、
中空型枠の細孔よりコンクリートに浸 透させる方法により浸透試験を行った。
100
200 150 300 300 150
図１ 中空スラブ型枠
中空 RC スラブの中空型枠界面におけるコンクリートの水密性評価に関する研究
Watertight Evaluation of Hollow Slab on Steel Pipe Hiroyuki MOMINOKI, Shigeo KOSHIGAWA, Yoshiya ITOH
㈱栗本鐵工所 ○椴木 浩行 日大生産工
○越川 茂雄日大生産工
○伊藤 義也図
2 試験体50 100×200（水抜き穴つき）
7510075 250
62.5 62.5
900 50 200
325
配力筋 D13@150
B‑B断面 A
B
B A
主筋 2‑D13
A‑A断面
パイプ受け台 パイプ受け台
パイプ端より150mm位置で据付け ワインディングパイプ
細孔φ3
※
現場気中養生（材齢
254日）
水密性の評価は水位測定用パイプの水頭高 さの変化を目視測定し行った。また、透水試験 期間中は試験体下面のコンクリートの含水率 変化の測定も行った。
なお、今回の対象は実大スラブの部材を考慮 し、試験体周囲に防水処理を行い、側面からの 水の蒸発を抑えている。
４．実験結果および考察 ４．１．水密性について
図４に浸透期間 200 日の水頭高さの 変化を示す。この結果によれば高さが 100,125mm と 2 種類の中空型枠を用 いたコンクリートの水頭高さの減少は 約 2mm 以下とごく小さく、ほぼ同等 の水密性を示した。良質のコンクリー トを用いたことと、あらかじめ設けた 細孔周辺がコンクリート打設時には脱 水型枠の作用が働き、コンクリートの 品質の確保および硬化後には脱水され 中空型枠内に滞留した水の自己養生作 用による緻密効果と考えられる。
４．２．表面コンクリートの含水率変 化について
図５に浸透期間と含水比の関係を示す。
この結果によれば浸透期間 200 日まで の含水比変化は試験体の種類にかかわ らずほぼ同じ性状で試験開始 50 日以 降ほぼ一定値となることを示した。また含
水比の減少は約 2%以下と若干であった。この ことはコンクリートが十分緻密であることを 示すものである。
５．まとめ
本研究で得られた主な成果をまとめると以 下のとおりとなる。
１.細孔を有する中空型枠周囲のコンクリート の水密性は中空型枠の大きさにかかわらず充 分な水密性を有する。
２.コンクリートの含水比は中空型枠の種類に かかわらず、その減少は浸透期間 200 日で 2%
と小さい。
謝辞：本研究の遂行において大学院生 山口晋君, 卒業研究生 金飛雄馬君,鈴木剛君など多くの学 生の協力を得ました。ここに記し各位に謝辞を表 します。
図
3 試験状況チューブパイプ
250
1000
パイプピッチ 水投入口
水位測定→
防水処理（側面のみ）
0 1 2 3 4 5 6 7
0 50 100 150 200
浸透期間（日）
コンクリート表面 含水比We（%）
VSO350h-1 VSO350h-2 VSO350h-3 VSO325h-3 VSO325h-5 VSO325h-4
図５ 浸透期間と含水比の関係
-2.5 -2.0 -1.5 -1.0 -0.5 0.0
0 50 100 150 200 250
浸透期間（日）
水頭変化(mm)
VSO350h-1 VSO350h-2 VSO350h-3 VSO325h-3 VSO325h-5 VSO325h-4
