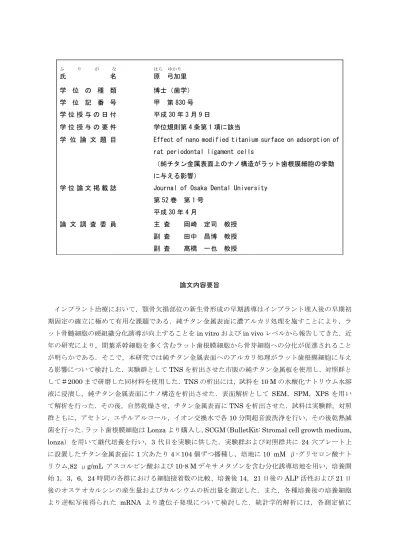

ふ り が な
氏 名
はら ゆかり
原 弓加里
学 位 の 種 類 博士（歯学）
学 位 記 番 号 甲 第 830 号 学 位 授 与 の 日 付 平成 30 年 3 月 9 日
学 位 授 与 の 要 件 学位規則第 4 条第 1 項に該当
学 位 論 文 題 目 Effect of nano modified titanium surface on adsorption of rat periodontal ligament cells
（純チタン金属表面上のナノ構造がラット歯根膜細胞の挙動 に与える影響）
学 位 論 文 掲 載 誌 Journal of Osaka Dental University 第 52 巻 第 1 号
平成 30 年 4 月
論 文 調 査 委 員 主 査 岡崎 定司 教授 副 査 田中 昌博 教授 副 査 髙橋 一也 教授
論文内容要旨
インプラント治療において，顎骨欠損部位の新生骨形成の早期誘導はインプラント埋入後の早期初 期固定の確立に極めて有用な課題である．純チタン金属表面に濃アルカリ処理を施すことにより，ラ ット骨髄細胞の硬組織分化誘導が向上することを
in vitroおよび
in vivoレベルから報告してきた．近 年の研究により，間葉系幹細胞を多く含むラット歯根膜細胞から骨芽細胞への分化が促進されること が明らかである．そこで，本研究では純チタン金属表面へのアルカリ処理がラット歯根膜細胞に与え る影響について検討した．実験群として
TNSを析出させた市販の純チタン金属板を使用し，対照群と して＃2000 まで研磨した同材料を使用した．TNS の析出には，試料を
10 Mの水酸化ナトリウム水溶 液に浸漬し，純チタン金属表面にナノ構造を析出させた．表面解析として
SEM，SPM，XPSを用い て解析を行った．その後，自然乾燥させ，チタン金属表面に
TNSを析出させた．試料は実験群，対照 群ともに，アセトン，エチルアルコール，イオン交換水で各
10分間超音波洗浄を行い，その後乾熱滅 菌を行った．ラット歯根膜細胞は
Lonzaより購入し，
SCGM（BulletKit: Stromal cell growth medium,
lonza）を用いて継代培養を行い，3
代目を実験に供した．実験群および対照群共に
24穴プレート上
に設置したチタン金属表面に
1穴あたり
4×104個ずつ播種し，培地に
10 mMβ-グリセロン酸ナト
リウム,82 μg/mL アスコルビン酸および
10-8 Mデキサメタゾンを含む分化誘導培地を用い，培養開
始
1，3，6，24時間の各群における細胞接着数の比較、培養後
14，21日後の
ALP活性および
21日
後のオステオカルシンの産生量およびカルシウムの析出量を測定した．また，各種培養後の培養細胞
より逆転写後得られた
mRNAより遺伝子発現について検討した．統計学的解析には，各測定値に
Student
