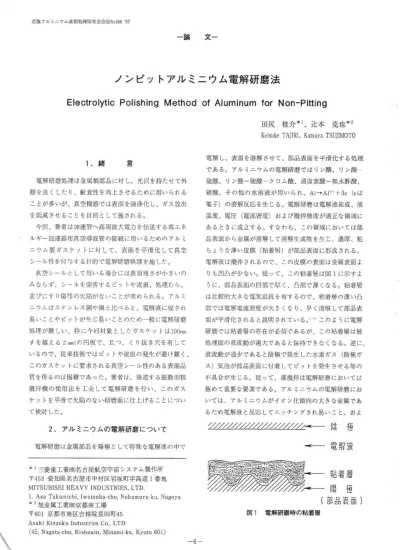

ノ ン ピ ッ トア ル ミニ ウ ム 電 解 研 磨 法
5
0
0
全文
(2) 近畿 アル ミニウム表而処理研究会会誌M8897 諮冊 一 口. び、 電 解 液 が 粘 ち ょ う(特 の 場 合)で. 文一. に リ ン酸 一硫 酸 一 ク ロ ム酸 系. 4.振. あ る こ と か ら、 ピ ッ トが 生 じ易 く処 理 が 難 し. い 。 ま た 、 金 属 部 品 は酸 化 性 の 強 い溶 液 中 で 正 電 圧 を 印 加 され る の で ア ル ミニ ウ ム 表 面 に は酸 化 層(酸. 動 羽 根捜 拝 機 と そ の電 解 研 磨 へ の適 用. 電 解 研 磨 に お け る 実 用 的 な液 撹 絆 方 法 と して は 被 処 理. 化 アル ミ. 部 品 の 揺 動 に よ る掩 拝 が 用 い られ る こ とが 多 い が 、 この. ニ ウム)が 形 成 され る。こ の確 認 を後 述 の よ うに オー ジ ェ. 方 法 で は 平 板 部 品 に 対 して は陰 極 ガ ス 気 泡 に よる ピ ッ ト. 電子分光で行 った。. や 流痕 が 発 生 す る リス クが 高 い。 これ は、 ビ ー カ 内 で マ グ ネ チ ッ クス タ ー ラ を用 い てi麗拝 した 場 合 と 同様 に 、 電. 3.電. 解 液 と処 理 条 件 解 液 中 全 体 に陰 極 ガ ス 気 泡 が 分 散 し、 これ らの 気 泡 が被 処 理 部 品 表 面 に付 着 す る 確 率 が 高 くな る た め で あ る 。 そ. 文 献 曲 を も と に51の ビ ー カ テ ス トで 電 解 液 の 選 定 と 適 正 条 件 の探 索 を 行 った 。 供 試体 は ア ル ミニ ウ ム の 平 板. こ で 著 者 は 、4.1項 に述 べ る振 動 羽 根 撹 拝 機(市. 小 片 を用 い、 掩 拝 は マ グ ネ チ ッ クス ター ラ に よ っ た 。 そ. を用 い て撹 拝 す る電 解 研 磨 方 法 を試 み た 。. の 結 果 、 純 ア ル ミニ ウム に対 し次 に示 す 液 組 成 と処 理 条. 4.1振. 動羽根挽拝機. 振 動 羽根 掩 拝 機 と は軸 に 複 数 の 薄 い 金 属板(羽. 件 で 鏡 面 様 の 研 磨 面 を得 る こ とが で きた が 、供 試 体 に は. 販 品). 根 板). 電 解 液 中 全 体 に 分散 した 陰 極 ガ ス の付 着 に よ る ピ ッ トが. を取 り付 け た もの を掩 拝 子 と し、 こ れ を振 動 モ ー タ ー で. 発 生 す る こ とが 多 く(図2)、. 駆 動 して 数 十 サ イ ク ル で 上 下 振 動 させ る こ と に よ り、 あ. 液 撹 絆 方 法 の 開発 が ガ ス. ケ ッ ト電 解研 磨 法 実 用 化 にお け る重 要 課 題 で あ る こ とが. た か も"う ち わ"で. 改 め て認 識 され た。. へ 吐 出 して 液掩 拝 を行 う もの で あ る。 こ の 液 流 は 振 動 を. あ お ぐ よ う な形 で 液 を 羽 根 板 の前 方. 伴 って い る 。 掩 搾 子 の 外 観 を図3に 示 す 。吐 出 され た液 は 最 も抵 抗 の 少 な い 流 路 を 通 っ て 戻 り、 主 と して 羽 根 板 の 側 方 か ら吸 い込 まれ て 再 び 羽根 板 前 方 へ 吐 出 され る。. 図2陰. (1)液. 極 ガ ス 気 泡 に よ る ピ ッ トの 発 生. 組成 リ ン 酸(85%濃 硫 酸(98%濃. 度)800cc〃 度)200cc〃. 無 水 ク ロ ム 酸50rl〃 (2)液. 温度 78〜86℃. (3)電. 流密度 0.10〜0.15A/c㎡. (4)電. 解時 間 3分 以 上. こ の 液 組 成 と 処 理 条 件 を も と に ガ ス ケ ッ トの 電 解 研 磨. 図3振. 法 開 発 を進 め た。. 一7. 動羽根撹搾機 の挽絆子.
(3) 近 畿 ア ル ミニ ウ ム 表 面 処 理研 究 会 会 誌No188'97. 4.2振. 動 羽根 挽 絆 機 の 電 解 研 磨 へ の 適 用. 文. 一 口 払岡. 被処 理i塁品 「. π鞭/瀟. ＼. 振 動 羽 根 撹 拝 機 は 、 そ の 振 動 周 波数 を液 の 比 重 や 粘 度 に適 合 し た値 に セ ッ トす る こ と に よ り、 羽 根 板 前 方 に均 一 で振 動 を伴 った 強 い 液 流 動 を生 じさせ る こ とが で きる. 一 陰極ガ ス気泡. 。. 従 っ て 、 羽根 板 前 方 の適 切 な 位 置 に被 処 理 部 品 を置 くこ. 一 陰極複. と に よ っ て 、 電 解 研 磨 に必 要 な 粘 着 層 を 破壊 せ ず 、 か つ 陰 極 ガ ス気 泡 の 付 着 を防 止 す る の に適 度 な 強 さの 液 流 に 被 処 理 部 品 を さ らす こ とが で き る。 ま た 、 液 の振 動 が 陰 一 電謝 萱. 極 ガス 気 泡 を被 処 理 部 品 表 面 に付 着 しに く くす る 効 果 も あ る。 具 体 的 な適 用 方 法 の一 つ は 図4に 示 す よ うに 、被 処 理 部 品 と陰 極 板 を共 に羽 根 板 前 方 に置 く方 法 で あ る。 発 生 し た陰 極 ガ ス は 被 処 理 部 品 に 近 づ くこ と な く液 流 に. ≠. 乗 っ て 運 び去 られ る 。 も う一 つ の 適用 方 法 は 図5に 示 す よ うに 、 振 動 羽 根 掩 拝 機 に よ っ て 、 羽根 板 前 方 の 吐 出 流. 一 振動 羽損撹拝機 の羽損複. と、 そ の 戻 り流 を電 解槽 内 を分 割 した 形 で 発 生 させ 、 吐 出流 中 に 被 処 理 部 品 を 、戻 り流 中 に 陰 極 板 を置 く方 法 で. 両 面 の研 磨 が 可 能 で あ る こ と、 よ り大 きい 部 品 に適 用 可. 流 ・出 吐. よ う な方 法 に比 べ 、 よ り均 一 に. ▽＼. あ る。 この 方 法 は図4の. 一 被処 理部品. 能 で あ る こ と、 お よ び、 陰 極 ガス 気 泡 が被 処 理 部 品 近 く 戻り流. に到 達 す る前 に よ り脱 泡 しや す い とい う利 点 が あ る。 こ の 方 法 につ い て は 以 下 に詳 し く説 明 す る。. 陰 極板. 羽 根 板 か ら吐 出 され た 電 解 液 は 最 も抵 抗 の 少 な い 流 路 を 通 って 戻 る た め 、 振 動 羽 根 掩 拝 機 を単 に電 解 槽 内 に置 い た だ け で は電 解 槽 内 を う ま く分 割 した 流 れ は得 られ な 陰 極ガス気泡. い 。 そ こで 、 槽 内 を 分 割 す る流 れ を作 る ため に次 の 手 段. レ. を用いる。. 電 留憎. イ.電 解 槽 の 横 幅 の 約 半 分 の 長 さの 羽 根 板 を用 い た振 動 羽根 撹 搾 機 の 撹 拝 子 を電 解 槽 の 手 前 側 中央 に 置 く。 ロ.電 解 槽 の コ ー ナ ー は 丸 み を持 たせ 、 戻 り流 が で き. 一振動 羽根撹拝 機の羽損叛. や す くす る 。 ハ.振 動 羽 根 撹 拝 機 の 一 番 下 側 の 羽 根 板 と電 解 槽 の槽. 図5電. 解 研 磨方 法(2)の概 念 図. 底 との 間 、 お よ び一 番 上 側 の 羽 根 板 と液 面 と の 間 を小 さ く して そ の 部 分 か らの 液 の 戻 り を防 止 す る 。 二.・必 要 に応 じて 吐 出 流 と戻 り流 との 間 に仕 切 板 を設 け る。. る 。 電 解 研 磨 中 に発 生 し た陰 極 ガ ス 気 泡 は こ の戻 り流 に 乗 っ て 流 れ 、 被 処 理 部 品 か ら遠 ざ か る 。 この と き、 図 の. ピ ッ トや 流 痕 の発 生 を防 止 す る メ カニ ズ ム は次 の 通 り で あ る(図5に. 通 って 流 れ、 前 方 の 槽 壁 に達 して 方 向 を変 え戻 り流 と な. よ り説 明 す る)。. 羽 根 板 前 方 に吐 出 され た液 流 は 被 処 理 部 品 の まわ りを. よ うに 陰 極 板 を戻 り流 の 流 れ 方 向 か ら少 し傾 け て 配 置 す る こ とに よ り、 陰 極 板 と電 解 槽 の壁 面 との 間 の流 れ が 速 くな り、 陰 極 ガス は壁 面 側 の 流 れ に吸 い 込 まれ 易 くな る 。.
(4) 近 畿 ア ル ミニ ウ ム 表 面 処 理研 究 会 会 誌M88'97 一 口 諮冊. 文 一. 陰 極 ガ ス気 泡 を 運 び 去 っ た戻 り流 は循 環 して再 び 羽 根 板. こ の電 解 液 中 で ア ル ミニ ウム と電 位 が 同 程 度 で あ り、. か ら吐 出 さ れ被 処 理 部 品 ま わ りに 到達 す るが 、 そ の 頃 ま. 部 品 との 問 で 有 害 な腐 食 電流 を生 じな い 。. で に は 、 電 解 液 中 の 陰 極 ガ ス気 泡 の 多 くが 既 に大 気 中 へ. (3)振動 羽根 撹 拝 機. 脱 泡 して い る と考 え ら れ る 。 脱 泡 さ れ ず に 電 解 液 中 に. 寸 法160㎜ ×110m瓢 ×0.4m皿tのSUS304製. 残 っ た 陰 極 ガ ス気 泡 も被 処 理 部 品 に加 わ る液 流 の力 や振 動 に よ り被 処 理 部 品 に付 着 す る の が 防 止 され 、 ピ ッ トや. (4)温調 シ ス テ ム. 流 痕 を発 生 させ る こ と は ない 。 5.電. 羽根 板 を. 6枚 取 り付 け た撹 絆 予 を使 用 。. 水 槽 内 に 電 解 槽 を 入 れ 、 蒸 気 お よ び冷 却 水 で 間接 的 に加 熱 ・冷 却 を 実施 。. 解 研 磨 工程 、 装 置 と そ の 品 質 (5)電源. 5.1電 解 研 磨 工 程. 直 流 電 源 を使 用(50V、100A)。. 電 解 研 磨 の 工 程 を図6に 示 す 。. (6)通電 治 具. 電 解 研 磨 は 最 終 工 程 と して実 施 し、 製 品 の 清 浄 度 確 保 と傷 の 防 止 を 図 って い る。. 純 ア ル ミニ ウ ム 製 の 通 電 治 具 を使 用 。 (7)記録計 電圧 ・電 流 を モ ニ タ し、 記 録 す る 。. 素材. 5.3電. 解研磨条件 適 用 した 処 理 条件 の 代 表 例 を次 に 示 す 。. パ フ 研 磨(#800番). 撹 拝 機 の振 動 数:45サ 切 断. 液 温 度:82℃. 械加 工. ・. イ ク1レ. 電 流 密 度:0.12A!c㎡. 溶剤 脱 脂. 電 圧:8.4V 時 間:4分. ア ル カ リ脱 脂. 5.4得. られ た 品 質 電 解 研 磨 に よ る外 観 の変 化 、研 磨 量 、 表 面 粗 さ の. デオ キ シ ダイ ズ. 変 化 等 につ い て 調 べ た 。 5.4.1外. 水 洗 ・乾 燥. 観および品 質. 電 解 研 磨 面 は鏡 面 状 で あ り、 ピ ッ ト、 流 痕 、 む ら等 の 欠 陥 は認 め られ な か っ た。. 電 解 研磨. なお 、研 磨 量 は 、 電 解 研 磨 前 後 の 板 厚 測 定 の 結. 洗 浄 ・乾 燥 図6電. 果 、片 面 約5〜7μmで 5.4.2表. 解研磨工程. あ っ た。. 面粗 さ サ ー フ コ ム 表面 粗 さ計 を用 い て 電 解 研 磨 前 後 の. 5.2電. 解 研 磨 装置. 部 品 の 表 面 粗 さ を測 定 し た。 電 解 研 磨 前 後 でRa. 電 解 研 磨 装 置 は 次 の 機 器 か ら構 成 され る。. が0。09!zm→0.03,αm、Rmaxが1.31μm→O.76. (1)電角 皐番 曹. μmと 平 滑 化 さ れ て い た 。 粗 さの チ ャ ー トを 図7. ステ ン レス 製 で 内 面 に テ フ ロ ン ラ イ ニ ング を施 し て い る 。 内 寸 は350mm×500mm×460mmHで. あ る。 約. 70召 の 電 解 液 を 入 れ る 。 (2)電極(陰 極) 陰 極 板 と して 純 チ タ ン板 を使 用 した。 純 チ タ ンは. に示 す。 真 空 シ ー ル性 に つ い て は 、 高 エ ネ ル ギ ー 加 速 器 研 究 機 構iの2.5GeV電 子 線 形 加 速 器(KEKB 入 射 器)立. 体 回 路 の一 部 に組 み込 み 、 実 用 状 態 で. の 漏 れ 検 査 と試 運 転 を実 施 した 。.
(5) 近 畿 ア ル ミニ ウ ム表 面 処 理 研 究 会会 誌No188'97 一 鮎 口冊. 電解 研 磨後. 文 一. ア ル ミ ニ ウ ム 表 面 に お け るSバ. 電 解研 磨 前. MHz)高. ン ド(2.856. 周 波 の ス キ ン デ プ ス は1.5μmで. あ り、. 高 周 波 電 流 の流 れ る領 域 の方 が 酸 化 物 層 厚 さ よ り も深 く高 周 波 電 力 の 伝 送 に支 障 を き た さな い と考 え ら れ る 。 ま たRFコ. ン タク トは フ ラ ン ジ締 結 時 、. フ ラ ン ジの テ ー パ ー面 に よ る圧 力 で 酸 化 物 層 よ り 深 い 部 分 ま で テ ー パ ー 面 が 食 い 込 む こ と に よ り保 証 さ れ る 。 従 っ て 、 電解 研 磨 に よる 表 面 の 酸 化物. 図7電. 解研 磨前後 の表 面粗 さ測定デー タ 層 形 成 は ガ ス ケ ッ ト性 能 に 影 響 を 与 え な い と 考 え. 電 解 研 磨 処 理 を 施 さ な い ガ ス ケ ッ ト(軽 い パ フ. る。 な お 、研 磨 した ア ル ミニ ウ ム 表 面 に 空 気 中 で. 研 磨 を施 した 板 材 使 用)を 試 験 的 に使 用 した 加 速. 自 然 に 形 成 さ れ る 表 面 酸 化 物 層 は 文 献'に. ユ ニ ッ トで は 、 導 波 管 組 込 箇 所 の半 数 に近 い 部分. 1nn1程. で 真 空 漏 れ が あ っ た。 表 面 粗 さ、 特 に圧 延 方 向 の. 度 と い わ れ て い る 。 図8の. な お 、 分 析 装 置 は ア ル バ ッ ク ・フ ァ イ ㈱ 製 モ デ. こ れ に対 し 、電 解 研 磨 処 理 を施 した ガス ケ ッ ト. ルPHI670を. は 、約500枚 を使 用 し た が 、 何 れ も リー ク は な く. 用 い た 。 試 験 条 件 は 次 の 通 り。. 真 空 度:3.2×10‑1̀ITorr(base). 良 好 な シー ル性 を 示 した 。. 1.2×10一8Torr(etching). 面酸 化 物 層 厚 み の 測 定. エ ッ チ ン グ ガ ン:3keV/8.9nA(Ar+). 電 解 研 磨 前 後 に お け る 、 アル ミニ ウ ム ガ ス ケ ッ. φ0.5mm(luster1×1mm). トの表 面 酸 化 物 層 の 変 化 を調 べ る た め に オ ー ジ ェ 電 子 分 光 分 析(AES)を. ア ル ミニ ウ ム. 素 材 測 定 結 果 は ほ ぼ この 値 と 一 致 した 。. 傷 が 原 因 と思 わ れ る,. 5.4.3表. よる と. ス パ ッタ ビー ム. 試 料 角 度:30。. 実 施 した 。 測 定 結 果 を図 6.む. 8に 示 す 。. す. び. 振 動 羽 根撹 絆 機 を用 い た ア ル ミニ ウ ム の 電 解 研 磨 法 に つ い て述 べ た 。 この 電 解 研 磨 法 は 、 ア ル ミニ ウム に限 ら ず 、 ピ ッ トや 流痕 の ない 高 度 な 品 質 要 求 の あ る電 解 研 磨 に 広 く適 用 で きる もの と期 待 され る 。. 参 !)大. 図8ガ. ス ケ ッ ト電解 研 磨 前 後 の 酸化 物 層 厚 み 測 定 結 果. 谷 南 海 男:金. 考. 文. 献. 属 表面 加 工 理 論. 第4版. 、 槙 書 店. (1978)P.167〜P.1740 2)金 属 表 面 技 術 協 会 編:金. 属 表 面技 術 便 覧. 第7版. 、 日. (オー ジ ェ分 光) 刊 工 業 新 聞 社(1972)P.127〜P.155。. 測 定 した サ ン プ ル は 、電 解研 磨 前 のパ フ研 磨 し た ア ル ミニ ウ ム 素材 と、 電 解 研 磨 後1ケ. 月 ほ ど保. 存 した 製 品 で あ る 。 使 用 し た 測 定 装 置 の ス パ ッ タ ・レ ー ト14nm/分. と、 ス パ ッ タ 率 のAl・0・換 算. よ り、 電 解 研 磨 前 の ア ル ミニ ウム 素 材 で は 、 酸 化 物 層 は 約0.6nm、. 電 解 研 磨 した ガ ス ケ ッ トで は 約. 200nmと 推 定 され る。. 3)小 久 保 定 次 郎 著:「 老 鶴 圃(1987)改 4)伊 藤 伍 郎:腐 (1979)P.272. ア ル ミ ニ ウ ム の 表 面 処 理 」、 内 田. 訂6版P.43〜P.55 食 科学 と防食技 術. 第9版. 、 コ ロ ナ社.
(6)
関連したドキュメント
そのため本研究では，数理的解析手法の一つである サポートベクタマシン 2) （Support Vector
Spin Angle Control Theoretical Toshiji Ceramic balls conventional machining.. it
When the electric power is supplied to electrode set into the polishing compound, the grain moves and causes the polishing action to the workpiece surface.- The developed
Frequency resonances are obtained for ten kinds of commercial flat healds those differ in their length, thickness or material by using an impact hummer equipped with a load sensor and
平板ガラス (Sample plate) に銅箔の高圧電極 (HV electrode) ，接地電 極 (GND electrode) を接着し，高圧電極のリード線 (Lead wire)
心部 の上 下両端 に見 える 白色の 太線 は管
再生可能エネルギーの中でも、最も普及し今後も普及し続けるのが太陽電池であ る。太陽電池は多々の種類があるが、有機系太陽電池に分類される色素増感太陽 電池（ Dye-sensitized
その次の段階は、研磨した面を下向きにして顕微鏡 観察用スライドグラスに同種のエポキシ樹脂で付着 させ、さらにこれを
