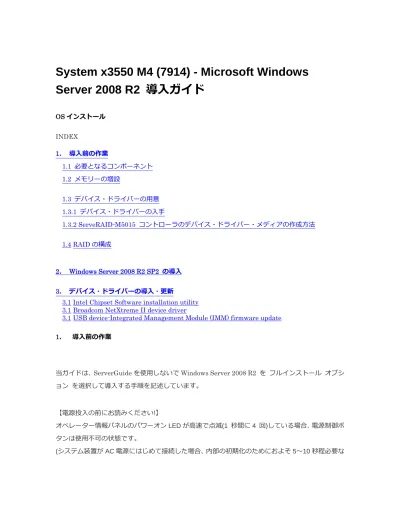

System x3550 M4 (7914) - Microsoft Windows Server 2008 R2 導入ガイド
OSインストール
INDEX
1． 導入前の作業
1.1 必要となるコンポーネント 1.2 メモリーの増設
1.3 デバイス・ドライバーの用意 1.3.1 デバイス・ドライバーの入手
1.3.2 ServeRAID-M5015 コントローラのデバイス・ドライバー・メディアの作成方法
1.4 RAIDの構成
2． Windows Server 2008 R2 SP2 の導入
3． デバイス・ドライバーの導入・更新
3.1 Intel Chipset Software installation utility 3.1 Broadcom NetXtreme II device driver
3.1 USB device-Integrated Management Module (IMM) firmware update 1． 導入前の作業
当ガイドは、ServerGuideを使用しないでWindows Server 2008 R2 を フルインストール オプシ ョン を選択して導入する手順を記述しています。
【電源投入の前にお読みください!】
オペレーター情報パネルのパワーオンLEDが高速で点滅(1 秒間に4 回)している場合、電源制御ボ タンは使用不可の状態です。
(システム装置がAC電源にはじめて接続した場合、内部の初期化のためにおよそ5～10秒程必要な
場合があります)
この場合、低速で点滅(1 秒間に1 回)する状態になるまで、しばらくお待ちください。
1.1 使用するコンポーネント
OS導入前に用意が必要なもの
(1) Windows Server 2008 R2 DVD
(2) DVDが読み取り可能な光学ドライブ
System x3550 M4は、CD/DVDドライブが標準では搭載されておりません。
DVDメディアよりインストールを行う場合には、別途オプションとして搭載する必要がありま す。
(3) ServeRAID-M5110 デバイス・ドライバー
OS導入後に必要になるデバイス・ドライバー
(1) Intel Chipset Software installation utility
(2) Intel-based Gigabit and 10 Gigabit Ethernet Driver
※デバイス・ドライバーについては「1.3 デバイス・ドライバーの準備」で説明します。
※OS標準にてインストールされているデバイス・ドライバーに関しても、Web上に最新のものが 存在した場合は、アップグレードすることをお勧めいたします。
1.2 オプションの増設
System x3550 M4では、メモリーはソケット1に最小で1個のDIMMが取り付けられています。
サーバーは、CPUにつき少なくとも1つのDIMMを必要とします。2CPU構成にされる場合は最低 2つのDIMMを必要とします。
取り付け順序などを含む注意事項に関しては、最新のシステムガイド、またはマニュアルをご確認 ください。
※取り付け順序は、System x3550 M4のトップカバーにも印刷されています。
また、System x3550 M4では、光学ドライブ(CD/DVDドライブ)が標準では搭載されておりません。
DVDメディアよりインストールを行う場合には、別途オプションを搭載する必要があります。
※詳細に関しては 最新のシステムガイド、マニュアルをご参照ください。
1.3 デバイス・ドライバーの用意
当ガイドで使用するデバイス・ドライバーと、その入手方法について説明します。
当ガイドで使用したデバイス・ドライバーなどは、以下のとおりです。最新版がある場合は FixCentralより最新版をご利用下さい。
(1) ServeRAID-M5110 Controller Driver
IBM ServeRAID M Series and MR10 Series SAS controller driver v5.2.112 for Microsoft Windows Server 2003/2008
https://www-947.ibm.com/support/entry/myportal/docdisplay?lndocid=MIGR-5082161 ibm_dd_sraidmr_5.2.112_windows_32-64.exe
(2) Chipset driver
Intel Chipset Software Installation Utility v9.2.3.1020 for Windows 2003/2008 https://www-947.ibm.com/support/entry/myportal/docdisplay?lndocid=migr-5089856 intel_dd_inteldp_9.2.3.1020_winsvr_32-64
(3) Ethernet controller driver
Intel-based Gigabit and 10 Gigabit Ethernet Drivers for Windows
https://www-947.ibm.com/support/entry/myportal/docdisplay?lndocid=migr-5087582 intc_dd_nic_16.4_windows_32-64.exe
1.3.1 デバイス・ドライバーの入手方法（FixCentral）
Web サイトから、必要となるデバイス・ドライバーのパッケージファイルをダウンロードして入手 します。
ダウンロードしたファイルが、ZIP形式で圧縮されている(拡張子が.zipになっている)場合、ファイ ルを展開してください。
CDまたはDVDイメージである(拡張子が.isoになっている)場合は、お手持ちのPCについている
CD-R/DVD-Rドライブに対応し、かつiso imageを書き込み可能なライティングソフトにてCDを
作成してください。※詳細についてはライティングソフトの供給元にお問い合わせください。
【入手方法】
1. Fix Centralにアクセスし、ご利用の機種などを選択してください。
Fix Central
http://www-933.ibm.com/support/fixcentral/
System x3550 M4の場合は、以下のように順番に項目を選択して、逐次[次へ進む]ボタンを押しま
す。
製品グループ:
[Systems]
[System x]
[System x 3550 M4]
[7914]
オペレーティング・システム:
[Windows Server 2008 x86-64 & 2008 R2]
2. 表示されるフィックスの一覧より、必要となるドライバー パッケージすべてにチェックをいれ て、[次へ進む]ボタンを押してください。
必要となるドライバーについては、「1.3 デバイス・ドライバーの用意」を参照してください。
3. 使用条件が表示されます。
内容を確認して、使用条件に同意される場合は[同意します]ボタンを押します。
4. ダウンロード画面が表示されます。
画面右側の[ダウンロード・オプションの変更]をクリックすることで、ダウンロード方法を変更する ことができます。
※当ガイドでは、[ブラウザー (HTTP) を使用したダウンロード]にチェックを入れております。
5. 必要なパッケージをクリックして、ダウンロードして下さい。
Fix Centralの使用方法詳細については、Fix Central使用ガイドをご参照ください。
Fix Central使用ガイド
http://www.ibm.com/software/jp/support/fixcentral/
また、各機種毎のダウンロードファイル一覧はこちらからご覧いただくことも可能です。
技術情報 デバイス・ドライバー一覧
http://www.ibm.com/jp/servers/eserver/xseries/tech/firmdriver/list_x.shtml
1.3.2 ServeRAID-M5110 コントローラのデバイス・ドライバー・メディアの作成方法
System x3550 M4 (7194) は、標準で ServeRAID-M5110コントローラ が搭載されております。
Windows Server 2008 R2のインストールを行う前にServeRAIDアダプターのデバイス･ドライバ ー・メディアを用意しておく必要があります。
ここでは、「1.3.1 デバイス・ドライバーの入手」で、Web からダウンロードしたドライバー･フ ァイルから作成しています。
また、ドライバー･ファイル類はUSBメモリーに保存しています。
1. 「1.3.1 デバイス・ドライバーの入手」でダウンロードした
"ibm_dd_sraidmr_5.2.112_windows_32-64.exe"のファイル（ファイル名はバージョンにより変化し ます）を、Windowsマシン上でダブルクリックして実行してください。
2. インストーラが起動して、「Querying System Package Information」画面が表示されますの で、「Extract to Hard Drive」をチェックして、[Next >]ボタンを押してください。
3. ファイル展開する場所を選択して、[OK]ボタンを押してください。
4. 3.で展開して作成されたファイルをすべて、USBメモリーなどの媒体にコピーします。
以上でRAIDコントローラのドライバー･メディアの作成は終了です。
続けて「1.4 RAIDの構成」を開始してください。
1.4 RAIDの構成
System x3550 M4 (7194)は、標準で ServeRAID-M5110 コントローラが搭載されております。
※オプションの搭載、適用状況により構成可能なRAIDレベルが異なります。
System x3550 M4 (7194) ではOSのインストールを行う前にRAIDの構成を行う必要があります。
OSの導入前のRAIDの構成はOSに依存しない、uEFI上の「LSI MegaRAID ＜ServeRAID M5110＞Configuration Utility」もしくは、ServeRAIDアダプターBIOS上の「WebBIOS」設定 ツールを起動して行います。
ここではWebBIOSを使用したRAID-5構成手順について記述しております。
※RAID-10のようなスパンアレイの構成手順やホットスペアの指定などについては下記ガイドを ご参照下さい。
MegaRAID ストレージ・マネージャー 導入ガイド
http://www.ibm.com/jp/domino04/pc/support/Sylphd07.nsf/jtechinfo/SYJ0-0257271 1.
サーバーの電源を入れると、System xのロゴが表示されます。しばらくして画面下に「<F1> Setup」
と表示されたら、「F1」キーを押して「Setup Utility」を起動します。
2.
Setupユーティリティー「System Configuration and Boot Management」画面が表示されますの で「System Settings」を選択します。
3.
「Adapters and UEFI Drivers」を選択します。
4.
「Please press ENTER to compile the list of driversr」が選択されておりますので「Enterキー」
を押します。
5.
「LSI EFI SAS Driver」の項より「PciRoot(0x0)/Pci(0x3,0x2)/Pci(0x0,0x0)」を選択して「Enter」
キーを押します。※ハードウェア構成によって、表記が異なっている場合がございます。
6.
WebBIOSかコマンドライン・インターフェースどちらを起動するか選択する画面が表示されます
ので「1」を入力して「Enter」キーを押しWebBIOSを起動を選択します。
7.
アダプターの選択画面が表示されますので「ServeRAID-M5110」にチェックが付いていることを 確認し、「Start」ボタンを押します。
8.
左側のメニューから「Configuration Wizard」を選択します。
9.
「New Configuration」を選択して「Next」ボタンを押します。
10.
既存の構成は破棄されますという警告が表示されますが、今回は新規作成なので「Yes 」を押しま す。
11.
この画面はオプションの ServeRAID-M5100用 SSD Caching Enabler（P/N：90Y4318） を適用
している場合のみ表示されます。
この画面が表示された場合は「Virtual Drive Configuration」を選択して「Next」ボタンを押しま す。
12.
「Manual Configuration」を選択して「Next」ボタンを押します。
13.
左側のDrives の画面でアレイに含めるディスクを選択し「Add To Array」ボタンを押します。(Ctl キーやShiftキーでHDDを一度に複数選択できます)
14.
DriveGroupsにアレイに含めるディスクがすべて表示されたことを確認し、「Accept DG」ボタン
を押します。ここでは３台のHDDが右側に表示されています。
15.
右側のDrive Group0が確定されサイズが表示されたら「Next」ボタンを押します。
（ここのサイズは単にドライブ容量の合計値です）
16.
Span Definitionの画面が表示されます。ここではDrive Groupはひとつしかありませんのでその まま「Add to SPAN」ボタンを押します。
（スパンアレイの作成を行われる場合は、MegaRAID ストレージ・マネージャー 導入ガイドをご 参照ください）
17.
右側のSpanエリアにDrive Group:0が移ったことを確認し「Next」ボタンを押します。
18.
Virtual Drive Difinition の設定画面が表示されます。RAID Level の確認とSelect Size の入力は 必須ですので必ず指定してください。「Update Size」ボタンを押すことにより、各RAIDレベル で指定可能なMaxサイズを設定することができます。各RAIDレベルで指定可能なMaxサイズは 右側に緑の字で表示されております。Max値より小さいサイズを指定することによりVirtual Disk を複数作成できます。ここではRAID-5で１つの仮想ディスクを作成しますのでMax値を入力して います。その他の項目につては基本的にデフォルト値で問題ありませんが詳しくはUser's Guideを ご参照下さい。
各設定値指定後、「Accept」ボタンを押します。
19.
選択したWrite Policy の説明と確認の画面が表示されますので「Yes」ボタンを押します。
20.
Drive Group 0の下に仮想ディスク VD 0 が作成されたことを確認し「Next」ボタンを押します。
21.
構成のプレビュー画面が表示されますので確認して「Accept」ボタンを押します。
アレイが構成されたPhysical Driveは緑色で表示されております。
22.
構成保存の確認画面が表示されますので「Yes」ボタンを押します。
23.
仮想ドライブをInitializeする確認画面が表示されます。今回は、新規作成ですので「Yes」ボタン を押してInitializeを行います。
24.
Initializeが行われます。(Backgroundで行われるためすぐにイニシャライズ画面は終わり次の画面 になります)
25.
「Home」ボタンをして戻ります。
26.
3本のディスクでRAID-5のVirtual Drive(仮想ドライブ)の作成が完了した画面です。
27
「Exit」を選択してWebBIOSを終了します。
28.
確認画面が表示されますので「Yes」ボタンを押します。
29.
以下の画面が表示されますのでEnterキーを押します。
30..
「Esc」キーを2回押すとuEFIの最初の設定画面「System Configuration and Boot Management」
に戻ります。
ここでさらに「Esc」キーを押して終了します。
※その際「Do you want to exit Setup Utility ?」と表示されますので、「Y」キーを押してくださ い。
以上でServeRAID-M5110 コントローラを搭載している場合のRAIDの構成は終了です。
続けて「2. Windows Server 2008 R2 の導入」を開始してください。
2． Windows Server 2008 R2 の導入
Windows Server 2008 R2 R2 を フルインストール オプション を選択して導入する場合について 記述しております。
1. サーバー本体の電源を投入し、直ちにWindows Server 2008 R2のDVD-ROM をドライブに挿 入すると、サーバーはDVD-ROM からブートします。
2. 「Windows のインストール」ウィンドウが表示されるまでお待ちください。表示されたら、言 語とその他の項目を選択して[次へ]ボタンを押してください。
※ここでは、初期設定のまま導入を行います。
「インストールする言語」 :日本語
「時刻と通貨の形式」 :日本語(日本)
「キーボードまたは入力方式」 :Microsoft IME
「キーボードの種類」 :日本語キーボード(106/109 キー)
3. 「今すぐインストール」のメッセージが表示されます。矢印のマークを押してください。
4. インストールするWindows の選択画面が表示されます。
購入した Windows のエディションを選択し、[次へ]ボタンを押してください。※プロダクト キー
の入力は、OS導入後、Windows のライセンス認証時に行います。
5. 「マイクロソフト ソフトウェア ライセンス条項」が表示されます。
内容を確認の上「条項に同意します」にチェックを入れて、[次へ]ボタンを押してください。同意で きない場合にはインストールはできません。
6. 「インストールの種類」画面が表示されますので、「新規インストール（カスタム）」を押して ください。
7. 「Windows のインストール場所を選択してください。」画面が表示されます。
・Windows Server 2008 R2 ではServeRAID-M5110のドライバーを含んでいないためここではデ ィスクが認識されておらずインストール場所の選択ができません。
ドライバーのインストールが必要となりますので下記手順にてインストールして下さい。
<重要!> ServeRAID-M5110 のドライバーのインストール手順
※ここでは 「1.3.2 ServeRAID-M5110 コントローラのデバイス・ドライバー・メディアの作 成方法」でUSBメモリーに作成したデバイス・ドライバー・メディアを使用します。
（1）
「1.3.2 ServeRAID-M5110 コントローラのデバイス・ドライバー・メディアの作成方法」で作成 したRAIDコントローラのドライバー･メディアを、System x3550 M4 (7194) に接続して「ドライ バーの読み込み」を押してください。
（2）
「ドライバーの読み込み」ウィンドウが表示されたら[参照]ボタンを押します。
（3）
該当するドライバーの格納されているフォルダを選択します。
Windows Server 2008 R2 を導入する場合は、USBメモリー(リムーバブル ディスクとして認識さ れます)の「¥win2k8R2-64」フォルダを選択し、[OK]ボタンを押します。
読み込まれたドライバーの一覧が表示されます。
（4）
インストールするドライバー(ここでは"ServeRAID-M5110 SAS/SATA Controller")を選択して、
[次へ]を押してください。
ドライバーの読み込みに成功するとインストール先の一覧にServeRAID上のディスクが表示され ます。
8. ここではまだインストール可能なパーティションを作成していないので、「ディスク 0 未割り 当て領域」を選択して「ドライブ オプション」を押し、インストール可能なパーティションの作成 を行います。
※認識順などによっては、必ずしもディスク 0とならない場合もあります。その場合は適宜読み替 えてください。
「ディスク 0 未割り当て領域」が選択されている状態で、「ドライブ オプション (詳細)」を押し てください。続いて「新規」を押してください。
9. 作成するパーティションのサイズを入力し[適用]ボタンを押してください。
「Windowsのインストールの警告（「Windowsのすべての機能が正常に動作するように、
システム ファイル用に追加のパーティションが作成されることがあります。）」が表示された場合、
[OK]ボタンを押して下さい。
10. 作成されたパーティション（プライマリ）を選択して、[次へ]ボタンを押すと、インストールが 開始されます。
インストール中に数回、自動的に再起動されます。インストールが完了するまでしばらくお待ちく ださい。
11. インストール完了後、最初にログオンする前にパスワードを変更する必要があります。
「ユーザーは最初にログオンする前にパスワードを変更しなければなりません。」のメッセージが 表示されたら、[OK]ボタンを押してください。
12. Administratorの新しいパスワードを入力して、矢印のボタンを押してください。
正しく変更されると「パスワードは変更されました。」と表示されるので、「OK」を押してくださ い。
13. ログオン後に、「初期構成タスク」ウィンドウが表示されます。
コンピュータ名やネットワークの設定などは、自動的に行われています。これらの変更が必要であ れば、ここで行うことができます。
以上の手順で Windows Server 2008 R2 のセットアップ が正しく完了しました。
3． デバイス・ドライバーの導入・更新
Windowsの「デバイスマネージャー」からデバイス・ドライバーの適用状況を確認します。
Windows Server 2008 R2 の導入が完了した段階で、デバイス・ドライバーなどの不足によりデバ
イス マネージャ上で以下の様な「ほかのデバイス」が表示されます。
この項では不足しているデバイス・ドライバーのインストール方法を示します。既にインストール されているデバイス・ドライバーに関しても、Web上に最新のものが存在した場合は、アップグレ ードすることをお勧めいたします。
3.1 Intel Chipset Software installation utility
System x3550 M4 (7194) のシステムボードのデバイス・ドライバーを適用します。デバイス マネ ージャ上のほかのデバイスでは「基本システム デバイス」、「SM バス コントローラ」に適用さ れます。
1. 「1.3デバイス・ドライバーの用意」で用意した”intel_dd_inteldp_9.2.3.1020_winsvr_32-64” の ファイル をCD-RやUSBメモリー等のメディアを使い、System x3550 M4 (7194) 上でファイル をダブルクリックして起動してください。
2. インストーラが起動し、「Querying System Package Information」画面が表示されますので、
「Perform Update」がチェックされていることを確認して、[Next >]ボタンを押してください。
3. 「Package and System Match Ready to Update System」画面が表示されますので、[Update]
ボタンを押してください。
4. 「Success」画面が表示されるまでお待ちください。表示されたら[Exit]ボタンを押してください。
デバイス マネージャ上でほかのデバイスに 表示されていた「基本システムデバイス」「」SMバ ス コントローラー」にドライバーが適用され、ほかのデバイスから消えたことが確認できます。
3.2 Intel-based Gigabit and 10 Gigabit Ethernet Drivers for Windows
System x3550 M4 (7194) のオンボードEthernetアダプタのデバイス・ドライバーを適用します。
デバイス マネージャ上のほかのデバイスでは「イーサネット コントローラ」に適用されます。
1. 「1.3デバイス・ドライバーの用意」で用意した”intc_dd_nic_16.4_windows_32-64.exe ” のファ イル をCD-RやUSBメモリー等のメディアを使い、System x3550 M4 (7194) 上でファイルをダ ブルクリックして起動してください。
2. インストーラが起動し、「Querying System Package Information」画面が表示されますので、
「Perform Update」がチェックされていることを確認して、[Next >]ボタンを押してください。
3. 「Package and System Match Ready to Update System」画面が表示されますので、[Update]
ボタンを押してください。
4. 「Success」画面が表示されるまでお待ちください。表示されたら[Exit]ボタンを押してください。
デバイス マネージャ上でほかのデバイスに 表示されていた「イーサネット コントローラ」にド
ライバーが適用され、ほかのデバイスから消えたことが確認できます。
<注意!> QoSパケットスケジューラの設定について
USB Remote NDIS Network Deviceのドライバーが自動で適用され、システムのパフォーマンス
が低下する場合があります。
この現象は、USB Remote NDIS Network Deviceに対して、QoSパケットスケジューラが設定が されている場合に発生しうる可能性があります。
そのため、USB Remote NDIS Network DeviceのプロパティからQoSパケットスケジューラの設 定を外します。
手順については以下をご参照ください。
<QoSパケットスケジューラ確認手順>
1. 「スタート」→「管理ツール」より「サーバー マネージャ」 を起動して、"ネットワーク接続 の表示"を選択します。
2. "IBM USB Remote NDIS Network Device"と表示されている「ローカル エリア接続」を右クリ ックして「プロパティ」を選択してください。
3. 「ローカル エリア接続のプロパティ」ウィンドウが表示されますので、「ネットワーク」タブ を表示させます。
4. "この接続は次の項目を使用します"の項に表示される一覧のうち、"QoS パケット スケジューラ"
のチェックをはずして、[OK]ボタンを押してください。※QoSパケットスケジューラの項目自体が 無い場合は、この手順は必要ございません。
以上
