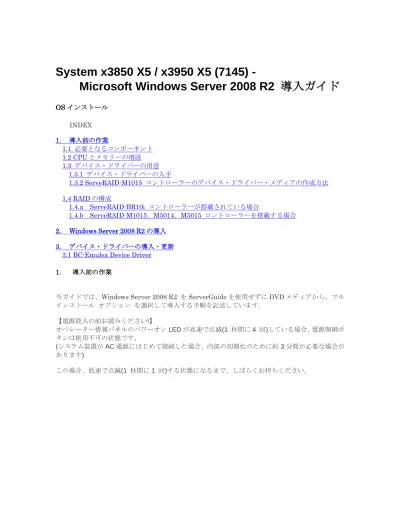

System x3850 X5 / x3950 X5 (7145) -
Microsoft Windows Server 2008 R2 導入ガイド
OS インストール INDEX 1． 導入前の作業 1.1 必要となるコンポーネント 1.2 CPU とメモリーの増設 1.3 デバイス・ドライバーの用意 1.3.1 デバイス・ドライバーの入手 1.3.2 ServeRAID-M1015 コントローラーのデバイス・ドライバー・メディアの作成方法 1.4 RAID の構成 1.4.a ServeRAID-BR10i コントローラーが搭載されている場合 1.4.b ServeRAID-M1015、M5014、M5015 コントローラーを搭載する場合 2． Windows Server 2008 R2 の導入 3． デバイス・ドライバーの導入・更新 3.1 BC-Emulex Device Driver1． 導入前の作業
当ガイドでは、Windows Server 2008 R2 を ServerGuide を使用せずに DVD メディアから、フル インストール オプション を選択して導入する手順を記述しています。 【電源投入の前お読みください!】 オペレーター情報パネルのパワーオン LED が高速で点滅(1 秒間に 4 回)している場合、電源制御ボ タンは使用不可の状態です。 (システム装置が AC 電源にはじめて接続した場合、内部の初期化のために約 3 分間が必要な場合が あります) この場合、低速で点滅(1 秒間に 1 回)する状態になるまで、しばらくお待ちください。
1.1 必要となるコンポーネント 導入には以下のメディア、ドライブ、ソフトウェアが必要になります。 OS 導入前に用意が必要なもの (1) Windows Server 2008 R2 DVD (2) DVD が読み取り可能な光学ドライブ System x3850 X5 / x3950 X5 (7145) は、CD/DVD ドライブが標準では搭載されておりません。 DVD メディアよりインストールを行う場合には、別途オプションとして搭載する必要があります。 (3) ServeRAID-M1015 Controller Driver
ServeRAID-M1015 コントローラー を搭載する場合にのみ必要となります。 OS 導入後に必要になるデバイス・ドライバー
(1) BC-Emulex Device Driver
System x3850 X5 / x3950 X5 (7145) に標準で搭載されている Emulex 10Gb Ethernet アダプター には、SFP+トランシーバー は搭載されておりません。
当アダプターをご利用いただく場合には、別途SFP+トランシーバー をオプションで搭載する必要
があります。
1.2 CPU とメモリーの増設
System x3850 X5 / x3950 X5 (7145) は、最小構成で 2 つの CPU が搭載されています。CPU をさ らに追加する場合は、2 つの QPI ラップカード(49Y4379)を取り付ける必要があります。
System x3850 X5 / x3950 X5 (7145) では、最小構成で "メモリー拡張カード 1" と "メモリー拡張 カード 7" が搭載されています。
そして、それぞれのメモリ拡張カードの "スロット 1" と "スロット 8" に、最小で 2 個の DIMM が取り付けられています。
追加の DIMM を増設する場合は、同タイプかつ同サイズの DIMM を 2 枚で 1 ペア として組み 合わせて導入する必要があります。 System x3850 X5 / x3950 X5 (7145) には、1 ペアの DIMM を装着したメモリー拡張カードを CPU 1 つにつき少なくとも 1 枚以上、取り付ける必要があります。 取り付け順序などの詳細に関しては 最新のシステムガイド、マニュアルをご参照ください。 ※取り付け順序は、System x3850 X5 / x3950 X5 (7145) のトップカバーにも印刷されています。 1.3 デバイス・ドライバーの用意 当ガイドで使用するデバイス・ドライバーと、その入手方法について説明します。 1.3.1 デバイス・ドライバーの入手
ド ラ イ バ ー や フ ァ ー ム ウ ェ ア を 更 新 す る 場 合 、OS 導 入 後 に UpdateXpress System Pack
Installer(UXSPI)を利用することで一括して更新することができます。
UpdateXpress System Pack Installer の使用方法の詳細については、下記のガイドをご参照くださ い。
System x BladeCenter UpdateXpress System Pack Installer ガイド
http://www.ibm.com/jp/domino04/pc/support/Sylphd08.nsf/jtechinfo/SYJ0-02FE011 また、 Web サイトから必要となるデバイス・ドライバーのパッケージファイルを、個別にダウン ロードして入手することもできます。 当ガイドでは、デバイス・ドライバーを個別に入手する方法について説明します。 【入手方法】 1 Fix Central にアクセスし、ご利用の機種などを選択してください。 Fix Central http://www.ibm.com/support/fixcentral/ System x3850 X5 の場合は、以下のように逐次、項目を選択して[次へ進む]ボタンを押していきま す。 製品グループ: [System x] [System x3850 X5] [7145] オペレーティング・システム: [Windows Server 2008R2] ※1 ※1…ご利用の OS に合わせて選択してください。
Fix Central の使用方法詳細については、Fix Central 使用ガイドをご参照ください。 Fix Central 使用ガイド http://www.ibm.com/software/jp/support/fixcentral/ 2 表示されるフィックスの一覧より、必要となるドライバー パッケージすべてにチェックをいれて、 [次へ進む]ボタンを押してください。 必要となるドライバーについては、「1.3.1 必要となるデバイス・ドライバー」を参照してください。 ※過去のバージョンが必要である場合は、"置き換えたフィックスが含まれるようにします"(include superseded fixes)のリンクをクリックして、古いバージョンを表示させてください。 3 使用条件が表示されます。 内容を確認して、使用条件に同意される場合は[同意します]ボタンを押します。 4 ダウンロード画面が表示されます。 画面右側の[ダウンロード・オプションの変更]をクリックすることで、ダウンロード方法を変更する ことができます。 ※当ガイドでは、[ブラウザー (HTTP) を使用したダウンロード]にチェックを入れました。 5 必要なパッケージをクリックして、ダウンロードして下さい。 ダウンロードしたファイルは、必要に応じて展開しておいてください。 ・ZIP 形式のファイル(例:XXXX.zip) アーカイバーなどを使用してファイルを展開してください。 ・CD または DVD イメージ・ファイル(例:XXXX.iso) お手持ちの PC についている CD-R/DVD-R ドライブに対応し、かつ iso image を書き込み可能なラ イティング・ソフトにてCD を作成してください。※詳細についてはライティング・ソフトの供給 元にお問い合わせください。 ・EXE 形式のファイル（例:XXXX.exe） OS 上で実行することによりインストーラーが起動します。ウィザード形式で画面に従って導入する ことが可能となっております。
1.3.2 ServeRAID-M1015 コントローラーのデバイス・ドライバー・メディアの作成方法 System x3850 X5 / x3950 X5 (7145) に標準で搭載されている ServeRAID-BR10i コントローラ ー をご利用の場合、または ServeRAID-M5014、M5015 コントローラー を搭載される場合は、 Windows Server 2008 R2 が標準でドライバーを持っているため、事前にデバイス･ドライバー・メ ディアを用意しておく必要はありません。 これらの ServeRAID アダプターをご利用の場合は、「1.4 RAID の構成」の手順へ進んでください。 System x3850 X5 / x3950 X5 (7145) に ServeRAID-M1015 コントローラー を搭載される場合、 Windows Server 2008 R2 のインストールを行う前に ServeRAID-M1015 コントローラー のデ バイス･ドライバー・メディアを用意しておく必要があります。
ServeRAID-M1015 コントローラー のデバイス･ドライバー・メディアの作成手順は以下のとお りです。
ここでは、「1.3.1 デバイス・ドライバーの入手」で、 Web サイトからダウンロードしたドライバ
ー･ファイルより作成しています。また、ドライバー･ファイルはUSB メモリに保存しています。
1. 「1.3.1 デバイス・ドライバーの入手」でダウンロードした " ServeRAID M Series and MR10 Series SAS Controller Driver v4.17.2 for Microsoft Windows" のファイルを、Windows マシン上 でダブルクリックして実行してください。
2. インストーラが起動して、「Querying System Package Information」画面が表示されますので、
「Extract to Hard Drive」をチェックして、[Next >]ボタンを押してください。 3. ファイルを展開する場所を選択して、[OK]ボタンを押してください。 4. 3.で展開して作成されたファイルとフォルダをすべて、USB メモリーなどのメディアにコピー します。 以上で ServeRAID-M1015 コントローラー のドライバー･メディアの作成は終了です。 続けて「1.4 RAID の構成」の手順へ進んでください。 1.4 RAID の構成 System x3850 X5 / x3950 X5 (7145) では OS のインストールを行う前に RAID の構成を行う必要 があります。
OS 導入前の RAID の構成は、OS に依存しないコントローラーBIOS 上の設定ツールを起動して行 う必要があります。 System x3850 X5 / x3950 X5 (7145) は、標準で ServeRAID-BR10i コントローラー が搭載され ています。 また、 ServeRAID-M1015、M5014、M5015 コントローラー などを搭載することも 可能です。※各 ServeRAID アダプター では、サポートされる RAID レベルがそれぞれ異なりま す。 ご利用になられる ServeRAID アダプター によって、構成を行うための設定ツールが異なります。 それぞれの環境にあわせて構成を行ってください。
1.4.a ServeRAID-BR10i コントローラが搭載されている場合
ここでは ServeRAID-BR10i コントローラー での RAID 1 構成を、「LSI Corp Config Utility」 で行います。
1. System x3850 X5 / x3950 X5 (7145) の電源 ON にして、「Press Ctrl-C to start LSI Logic Configuration Utility」とメッセージが表示されたら、<Ctrl>キーと<C>キーを同時に押します。
<注意!> 「Press Ctrl-C to start LSI Logic Configuration Utility」のメッセージが表示されない場 合
この場合、以下の手順で「Start Options」にて「Legacy only」の優先順位を一時的に上げます。 1-a. System x3850 X5 / x3950 X5 (7145) の電源を ON にします。
1-b. IBM System x のロゴが表示され、しばらくして画面下に「<F1> Setup」と表示されたら、 <F1>キーを押して「Setup Utility」を起動します。
1-c. 「Boot Manager」を選択して、<Enter>キーを押します。 1-d. 「Add Boot Option」を選択して、<Enter>キーを押します。 1-e. 「Legacy Only」を選択して、<Enter>キーを押します。 1-f. <ESC>キーを 2 回押して、uEFI 設定画面の最初に戻ります。 1-g. 「Start Options」を選択して、<Enter>キーを押します。 1-h. 「Legacy Only」を選択して、システムを再起動します。
1-i. 「Press Ctrl-C to start LSI Logic Configuration Utility」とメッセージが出てきたら<Ctrl> キーと<C>キーを同時に押します。
※RAID の構成後、システムを再起動してください。
<参考> 以下の方法でも「LSI Corp Config Utility」を呼び出すことが可能です。
電源ON 後、IBM System x のロゴが表示されます。しばらくして画面下に「<F1> Setup」と表示
されたら、<F1>キーを押して「Setup Utility」を起動します。
「System Configuration and Boot Management」画面が表示されます。「System Settings」を選 択して<Enter>キーを押してください。
「System Settings」画面が表示されます。「Adapters and UEFI Drivers」を選択して<Enter>キ ーを押してください。※「Please press ENTER to refresh this page」と表示された場合は、<Enter> キーを押してください。
「Adapters and UEFI Drivers」画面が表示されます。「LSI Logic Fusion MPT SAS Driver」の項
より「PciRoot(0x0)/Pci(0x1C,0x0)/Pci(0x0,0x0)」を選択して<Enter>キーを押してください。※ハ
2. 「LSI Corp Config Utility」という画面が表示されます。「SR-BR10i」を選択して、<Enter> キーを押してください。
3. 「Adapter Properties -– SAS1068E」の画面で「RAID Properties」を選択して、<Enter>キー を押してください。
4. 「Create IM Volume」、「Create IME Volume」、「Create IS Volume」のいずれかを選択して、 <Enter>キーを押してください。
ここではハードディスク 2 個で RAID1 の構成にするために、「Create IM Volume」を選択します。
5. 「Create New Array -- SAS1068E」の画面から RAID 構成を行いたいハードディスクに対して RAID Disk の列の「No」を選択して<Space>キー、<＋>キー、もしくは<->キーを押してくださ い。
※以下のメッセージが表示されたら、<D>キーを押してハードディスクに残っているデータの上書
きを選択してください。ディスク内のデータは消去されます。さらにWorning 画面が表示される場
合は、<Enter>キーを押してください。
6. 対象のハードディスクの RAID Disk の項が「Yes」に変わったことを確認します。
7. 続いて RAID を構成する残りのハードディスクに対しても、同様に RAID Disk の列の「No」 を選択して<Space>キー、<＋>キー、もしくは<->キーを押してください。
8. RAID 構成を行うすべてのハードディスクの RAID Disk の項が「Yes」になっていることを確 認して、<C>キーを押してください。
9. 「Save changes then exit this menu」を選択して、<Enter>キーを押してください。RAID の 構成が行われます。
RAID の構成状況は、「View Array」の画面から確認できます。
「Adapter Properties -- SAS1068E」の画面から「RAID Properties」を選択して<Enter>キーを押
すことで、「View Array」の画面を表示できます。
10. 「Are you sure you want to exit?」のメッセージが表示されるまで<Esc>キーを押します。 メッセージが表示されたら「Exit the Configuration Utility and Reboot」を選択、<Enter>キーを
押して、「LSI Corp Config Utility」を終了します。
※その際「The action required is 'Stop Controller' Action now?」と表示された場合は、<Enter> キーを押してください。
以上で ServeRAID-BR10i コントローラー での RAID の構成は終了です。 続けて「2. Windows Server 2008 R2 の導入」の手順へ進んでください。
1.4.b ServeRAID-M1015、M5014、M5015 コントローラーが搭載されている場合 ここでは ServeRAID-M5015 コントローラー が搭載されている状態での RAID 5 構成を、 「WebBIOS」で行います。 ※ ServeRAID-M1015、M5014 コントローラー が搭載されている場合も手順ド同じです。詳細 については、以下のガイドもあわせてご参考ください。 MegaRAID ストレージ・マネージャー 導入ガイド http://www.ibm.com/jp/domino04/pc/support/Sylphd07.nsf/jtechinfo/SYJ0-0257271
1. System x3850 X5 / x3950 X5 (7145) の電源を ON にして、「Press <Ctrl><H> for WebBIOS」 のメッセージが表示されたら、<Ctrl>キーと<H>キーを同時に押します。
<注意!> 「Press <Ctrl><H> for WebBIOS」のメッセージが表示されない場合
この場合、以下の手順で「Start Options」にて「Legacy only」の優先順位を一時的に上げます。 1-a. System x3850 X5 / x3950 X5 (7145) の電源を ON にします。
1-b. IBM System x のロゴが表示され、しばらくして画面下に「<F1> Setup」と表示されたら、 <F1>キーを押して「Setup Utility」を起動します。
1-c. 「Boot Manager」を選択して、<Enter>キーを押します。 1-d. 「Add Boot Option」を選択して、<Enter>キーを押します。 1-e. 「Legacy Only」を選択して、<Enter>キーを押します。 1-f. <ESC>キーを 2 回押して、uEFI 設定画面の最初に戻ります。 1-g. 「Start Options」を選択して、<Enter>キーを押します。 1-h. 「Legacy Only」を選択して、システムを再起動します。
1-i. 「Press <Ctrl><H> for WebBIOS」のメッセージが表示されたら、<Ctrl>キーと<H>キーを 同時に押します。
※RAID の構成後、システムを再起動してください。
<参考> 以下の方法でも「WebBIOS」を呼び出すことが可能です。
電源ON 後、IBM System x のロゴが表示されます。しばらくして画面下に「<F1> Setup」と表示
されたら、<F1>キーを押して「Setup Utility」を起動します。
択して<Enter>キーを押してください。
「System Settings」画面が表示されます。「Adapters and UEFI Drivers」を選択して<Enter>キ ーを押してください。※「Please press ENTER to refresh this page」と表示された場合は、<Enter> キーを押してください。
「Adapters and UEFI Drivers 」 画 面 が 表 示 さ れ ま す 。「 LSI EFI SAS Driver 」 の 項 よ り
「PciRoot(0x0)/Pci(0x3,0x0)/Pci(0x0,0x0)」を選択して<Enter>キーを押してください。※ハードウ ェア構成によって、表記が異なっている場合がございます。
2. アダプター選択画面が表示されますので[Start]ボタンを押してください。※アダプターが複数
枚搭載されている場合はRADI 構成を行うアダプターの「Adapter No.」にチェックを入れておき
ます。
3. 「 MegaRAID BIOS Configuration Utility 」 が 起 動 し ま す の で 、 左 側 の メ ニ ュ ー か ら 「Configuration Wizard」を選択します。
4. 「New Configuration」を選択して[Next]ボタンを押してください。
その際、「You have chosen to clear the configuration.This will destroy all vertual drives.All data on all virtual drives will be lost.Are you sure you want to clear the configuration?」というハード
ディスク内のデータ消去ついての確認メッセージが表示されることがありますが、その場合は[Yes]
ボタンを押してください。
5. 「Manual Configuration」を選択して[Next]ボタンを押してください。 6. 「Drive Group Definition」の画面が表示されます。
「Drives」の画面でアレイに含めるハードディスクを選択します。RAID 構成を行うハードディス クのみをすべて選択して[Add To Array]ボタンを押してください。 ※必ずハードディスクのみを選択してください。Backplane が選択されている場合はエラーとなる 場合があります。 7. 右側の「Drive Groups」に選択したハードディスクが表示されたら、[Accept DG]ボタンを押し てください。続けて[Next]ボタンを押してください。 8. 「Span Definition」の画面が表示されます。
「Array With Free Space」から事前に作成した Drive Group を選択して、[Add to SPAN]ボタン
を押してください。右側の「Span」に Drive Group が表示されたら、[Next]ボタンを押してくだ
9. 「Virtual Drive Definition」の画面が表示されます。
「RAID Level」と「Select Size」は必須ですので必ず指定してください。
「Select Size」で指定可能な MAX 値は、右側の"Next LD, Possible RAID Levels"として、
それぞれRAID 0 の場合(R0)、RAID 5 の場合(R5)と表示されています。
各設定値指定後、[Accept]ボタンを押してください。
10. 右側の Drive Group 0 の下に VD 0 が作成されていることを確認して、[Next]ボ タンを押してください。
11. 「Configuration Preview」の画面が表示されますので、内容を確認して[Accept]ボ タンを押してください。
12. 「Save this Cnfiguration?」と確認メッセージが表示されますので、[Yes]ボタンを 押して構成を保存します。
13. 「All data on the new Virtual Drives will be lost. Want to Initialize?」と確認メッ セージが表示されますので、[Yes]ボタンを押して初期化を行います。 ※初期化処理はBackground で行われます。 14. 初期化完了後、[Home]ボタンを押してください。Virtual Drive が作成されている ことを確認してから「Exit」を押して「MegaRAID BIOS」を終了させてください。 ※その際「Exit Application」と表示されますので、[Yes]ボタンを押してください。 以上で ServeRAID-M1015、M5014、M5015 コントローラー を搭載している場合の RAID の構成は終了です。 続けて「2. Windows Server 2008 R2 の導入」の手順へ進んでください。
2． Windows Server 2008 R2 の導入
Windows Server 2008 R2 は 64bit 版のみとなります。
ここでは Windows Server 2008 R2 Datacenter Edition を選択して導入を行っています。
1. サーバー本体の電源を投入し、直ちに Windows Server 2008 R2 の DVD-ROM をドライブに挿 入し、DVD-ROM からブートします。 2. 「Windows のインストール」ウィンドウが表示されるまでお待ちください。表示されたら、言 語とその他の項目 を選択して[次へ]ボタンを押してください。 ※ここでは、初期設定のまま導入を行います。 「インストールする言語」 :日本語 「時刻と通貨の形式」 :日本語(日本) 「キーボードまたは入力方式」 :Microsoft IME 「キーボードの種類」 :日本語キーボード(106/109 キー) 3. 「今すぐインストール」のメッセージが表示されます。矢印のマークを押してください。 4. インストールする Windows の選択画面が表示されます。 購入した Windows のエディションを選択し、[次へ]ボタンを押してください。 ※プロダクト キーの入力は、OS 導入後、Windows のライセンス認証時に行います。 5. 「マイクロソフト ソフトウェア ライセンス条項」が表示されます。 内容を確認の上「条項に同意します」にチェックを入れて、[次へ]ボタンを押してください。※同意 できない場合にはインストールはできません。 6. 「インストールの種類」画面が表示されますので、「新規インストール(カスタム)」を選択してく ださい。 7. 「Windows のインストール場所を選択してください。」画面が表示されます。 ここではまだインストール可能なパーティションを作成していないので、「ディスク 0 未割り当て 領域」を選択して「ドライブ オプション」を押して、インストール可能なパーティションの作成を 行います。※認識順などによっては、必ずしも ディスク 0 とならない場合もあります。その場合 は適宜読み替えてください。 <注意!> ServeRAID-M1015 コントローラー を搭載している場合
この場合、Windows Server 2008 R2 は ServeRAID-M1015 コントローラー のドライバーを持っ
ていませんので、別途ドライバーを導入する必要があります。 (ドライバーがないため「ディスク 0 未割り当て領域」が表示されず、パーティションの作成やイ ンストール場所の選択ができません) 以下の手順で「1.3.3 ServeRAID-M1015 コントローラーのデバイス・ドライバー・メディアの作 成方法」で作成した ServeRAID-M1015 コントローラー のドライバーを読み込みませてくださ い。※ここではUSB メモリーを使用してドライバーを読み込ませています。
a.
「Windows の イ ン ス ト ー ル 場 所 を 選 択 し て く だ さ い 。」 画 面 が 表 示 さ れ て い る 状 態 で
ServeRAID-M1015 コントローラー のドライバー･メディア(USB メモリー)を System x3850 X5 / x3950 X5 (7145) に接続して、「ドライバの読み込み」を押してください。
b.
「ドライバの読み込み」ウィンドウが表示されたら[参照]ボタンを押します。 c.
該当するドライバの格納されているフォルダを選択して[OK]ボタンを押します。
※Windows Server 2008 R2 を導入する場合は、USB メモリー("リムーバブル ディスク"として認 識されます)の「¥win2k8r2-64」フォルダを選択します。
d.
インストールするドライバー(ここでは"ServeRAID M1015 SAS/SATA Controller")を選択して、[次 へ]を押してください。ドライバーの導入が開始されます。 ドライバーの導入後、ディスクが正しく認識されていることを確認してUSB メモリーを取り外しま す。 8. 「ディスク 0 未割り当て領域」が選択されている状態で、「ドライブ オプション (詳細)」を押 してください。続いて「新規」を押してください。 9. 作成するパーティションのサイズを入力して[適用]ボタンを押してください。※システムが使用 するパーティションが別途作成される場合があります。 10. 作成されたパーティションを選択して、[次へ]ボタンを押すと、インストールが開始されます。 インストール中に数回、自動的に再起動されます。インストールが完了するまでしばらくお待ちく ださい。
11. インストール完了後、最初のログオンを行う前にパスワードを変更する必要があります。 「ユーザーは最初にログオンする前にパスワードを変更しなければなりません。」のメッセージが表 示されたら、[OK]ボタンを押してください。 12. Administrator の新しいパスワードを入力して、矢印のボタンを押してください。 正しく変更されると「パスワードは変更されました。」と表示されるので、「OK」を押してください。 13. ログオン後に、「初期構成タスク」ウィンドウが表示されます。 コンピュータ名やネットワークの設定などは、自動的に行われています。これらの変更が必要であ れば、ここで行うことができます。 ※プロダクト キーの入力は、OS 導入後、Windows のライセンス認証時に行います。必要に応じ てWindows のライセンス認証を行ってください。 以上の手順で Windows Server 2008 R2 のセットアップ が正しく完了しました。 <スタート> - <すべてのプログラム> - <アクセサリ> - <システム ツール> - <システム情報>で、OS 名が「Microsoft Windows Server 2008 R2 Datacenter」と 表示されることで正しく導入されたこ とを確認できます。
<注意!> QoS パケットスケジューラの設定について
Windows Server 2008 R2 を導入後、システムのパフォーマンスが低下する場合があります。
この現象は、 USB Remote NDIS Network Device に対して、QoS パケットスケジューラが設定が
されている場合に発生する可能性があります。
そのため、 USB Remote NDIS Network Device のプロパティから、QoS パケットスケジューラの
設定をあらかじめ外しておきます。 手順については以下をご参照ください。 <QoS パケットスケジューラ確認手順>
1. 「スタート」→「管理ツール」より「サーバー マネージャ」 を起動して、"ネットワーク接続 の表示" を選択します。
2. " USB Remote NDIS Network Device" と表示されている「ローカル エリア接続」を右クリック して「プロパティ」を選択してください。※下図では、「ローカル エリア接続」になります。 3. 「ローカル エリア接続のプロパティ」ウィンドウが表示されますので、「ネットワーク」タブを 表示させます。 4. "この接続は次の項目を使用します"の項に表示される一覧のうち、"QoS パケット スケジューラ" のチェックをはずして、[OK]ボタンを押してください。※"QoS パケットスケジューラ" の項目自体 が無い場合は、この手順は必要ございません。
3． デバイス・ドライバーの導入・更新 Windows Server 2008 R2 の導入が完了した段階で、デバイス・ドライバーなどの不足によりデバ イス マネージャー上で以下の様な「ほかのデバイス」が表示されます。 この項では不足しているデバイス・ドライバーのインストール方法を示します。既にインストール されているデバイス・ドライバーに関しても、 Web サイト上に最新のものが存在した場合は、更 新されることをお勧めいたします。 ※Emulex 10Gb バーチャルファブリックアダプターが 2 つの「イーサネット コントローラー」と して認識され、「ほかのデバイス」に表示されています。 <注意!> 「ほかのデバイス」に、8 つの「イーサネット コントローラー」が表示される場合につい て
uEFI 設定にて Emulex 10Gb バーチャルファブリックアダプターの「vNIC」機能を「Enable」に
設定されている場合は、下図のように 8 つの「イーサネット コントローラー」デバイスとして 認識されます。※「Diable」に設定されている場合は 2 つの「イーサネット コントローラー」
デバイスとして認識されます。
<参考!> 「vNIC」の機能を無効にするには
「vNIC」機能を「Disable」に設定することできます。手順については以下をご参照ください。
<Emulex 10Gb バーチャルファブリックアダプターの「vNIC」設定手順>
1. System x3850 X5 / x3950 X5 (7145) の電源を ON にします。
2. IBM System x のロゴが表示され、しばらくして画面下に「<F1> Setup」と表示されたら、<F1> キーを押して「Setup Utility」を起動します。
3. 「System Settings」を選択して、<Enter>キーを押します。
5. 設定を行う Port を選択し、「vNIC」の項を<Enable>から<Disable>に変更します。変更後に <Save>してください。
6. もう片方の Port についても<Disbale>に設定されていることを確認します。 7. uEFI 設定画面の最初に戻り、<Exit>してください。
3.1 BC-Emulex Device Driver
System x3850 X5 / x3950 X5 (7145) に標準で搭載されている Emulex 10Gb バーチャルファブリ ックアダプター のデバイス・ドライバーを適用します。デバイス マネージャー上のほかのデバイ スでは「イーサネット コントローラー」に適用されます。※この作業により、Emulex 10Gb バー チャルファブリックアダプター のチーミングツールも導入されます。
「vNIC」の機能を「Enable」に設定されている場合(8 つの「イーサネット コントローラー」が表示さ れている場合)も同様の手順で適用します。
1. 「1.3 デバイス・ドライバーの用意」で準備し ”elx_dd_nic_ibm1212-4.6.203.1-6_windows_32-64” のファイルをCD-R や USB メモリ等のメディアを使い、System x3850 X5 / x3950 X5 (7145) 上に 移動またはコピーを行い、ファイルをダブルクリックして起動してください。
2. インストーラが起動し、「Querying System Package Information」画面が表示されますので、 「Perform Update」がチェックされていることを確認して、[Next >]ボタンを押してください。 3. 「Package and System Match Ready to Update System」画面が表示されますので、[Update] ボタンを押してください。
4. 「Success」画面が表示されるまでお待ちください。表示されたら[Exit]ボタンを押してください。 デバイス マネージャ上でほかのデバイスに 表示されていた「イーサネット コントローラー」に ドライバーが適用され、ほかのデバイスから消えたことが確認できます。
<注意!> Emulex 10Gb バーチャルファブリックアダプター について
System x3850 X5 / x3950 X5 (7145) に標準で搭載されている Emulex 10Gb Ethernet アダプター には、SFP+トランシーバー は搭載されておりません。
当アダプターをご利用いただく場合には、別途SFP+トランシーバー をオプションで搭載する必要
があります。
以上
