目次:
1. 導入前の作業
1.1 使用するコンポーネント 1.2 オプションの増設 1.3 RAIDの構成
2. Windows Server 2012 R2の導入
1. 導入前の作業
当カイドは、ServerGuideを使用しないでWindows Server 2012 R2をGUI使用サーバー（Server Core イン ストールではなく）として導入する手順を記述しています。
システムに搭載されているRAIDアダプターとして、ServeRAID-M1115コントローラーが搭載されている環境 における導入手順を紹介しています。
【電源投入前にお読みください!】
前面ベゼルの左側に配置されているパワーオンLEDを確認します。
パワーオンLEDが高速で点滅（1秒間に4回）している場合、サーバーを完全に始動させる準備ができていませ んので電源制御ボタンは使用不可の状態です。
低速で点滅（1秒間に1回）する状態へ遷移するまでしばらくお待ちください。
システム装置をAC電源へ接続した場合、まずは高速で点滅する状態になります。

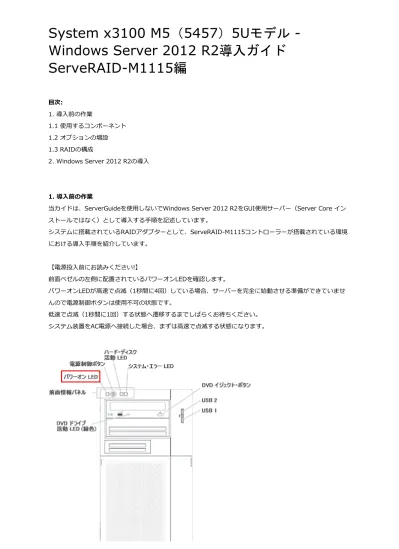

System x3100 M5（5457）5Uモデル -
Windows Server 2012 R2 導入ガイド
ServeRAID-M1115編
1.1 使用するコンポーネント
当ガイドで紹介する導入手順では、次のメディア、ドライブ、ソフトウェアを使用します。
(1)System x3100 M5本体とオプション
当ガイドでは、以下の構成となります。
・System x3100 M5（5457F3J） 1台
・1TB 7200rpm 6Gbps NL 2.5型 SATA SFF HS HDD(81Y9730) 2台
(2) Windows Server 2012 R2 DVD
(3) デバイス・ドライバー各種
当ガイドで使用する各種デバイス・ドライバーと、その入手方法について説明します。
ハードウェア・コンポーネントのデバイス・ドライバーは、OSが標準で持つものについては自動的にデバイ ス・ドライバーが適用され、認識します。
下記のハードウェア・コンポーネントについては、OSが持つデバイス・ドライバーに含まれませんので、個別 に適用する必要があります。
デバイス・ドライバーを適用するタイミングは、ハードウェア・コンポーネントの種類によって異なります。
OSが標準で持つデバイス・ドライバーについても、IBM Webサイトにて最新版が公開されている場合がありま す。
最新のものが公開されている場合は更新されることをお勧めします。
下記のハードウェア・コンポーネントおよびデバイス・ドライバーは、OS標準にデバイス・ドライバーが含ま れておらず、個別に適用する必要のあるものです。
□CHIPSET-INF
・Intel Chipset Software Installation Utility
※ 更に最新のものが存在する場合は最新版をご利用をください。
※ デバイス・ドライバーの入手方法
ドライバーやファームウェアを更新する場合、OS導入後にUpdateXpress System Pack Installer(UXSPI)を利 用することで一括して更新することができます。
UpdateXpress System Pack Installerの使用方法の詳細については、下記のガイドをご参照ください。
IBM System x BladeCenter UpdateXpress System Pack Installerガイド
http://www.ibm.com/jp/domino04/pc/support/Sylphd08.nsf/jtechinfo/SYJ0-02FE011
また、IBM Web サイトから必要となるデバイス・ドライバーのパッケージファイルを、個別にダウンロードし て入手することもできます。
デバイス・ドライバーを個別に入手する方法について以下をご参照ください
Fix Centralにアクセスし、ご利用の機種などを選択してください。
Fix Central
http://www.ibm.com/support/fixcentral/
System x3100 M5の場合は、以下のように項目を選択して[次へ進む]を選択します。
製品グループ: [System x]
以下から選択 System x: [System x 3100 M5]
以下から選択 System x 3100 M5: [5457]
オペレーティング・システム: [Windows Server 2012 R2]
※ダウンロードを行うためには、IBM IDによるサインインが必要です。Fix Centralの使用方法詳細につ いては、Fix Central使用ガイドをご参照ください。
Fix Central使用ガイド
http://www.ibm.com/software/jp/support/fixcentral/
1.
表示されるフィックスの一覧より、必要となるドライバー パッケージすべてにチェックをいれて、[次へ 進む]を選択します。
当ガイドの手順で必要となるドライバーについては、「1.1 使用するコンポーネント」の「(4) デバイ ス・ドライバー各種」を参照してください。
2.
【入手方法】
必要なパッケージを選択して、ダウンロードして下さい。
5.
1.2 オプションの増設
メモリー・モジュールの取り付け手順など、各種注意事項に関しては、最新のシステムガイド、System x 資 料、または「インストールとサービスのガイド」をご参照ください。
システム・ガイド
http://www.ibm.com/systems/jp/x/system/guide.shtml
IBM System x 資料 IBM System x3100 M5
http://publib.boulder.ibm.com/infocenter/systemx/documentation/index.jsp?
topic=/com.ibm.sysx.5457.doc/c_product_page.html
IBM System x3100 M5 Type 5457 インストールとサービスのガイド System x3100 M5 Type 5457 2014.6
http://www.ibm.com/jp/domino04/pc/support/Sylphd10.nsf/jtechinfo/SYM0-018E32C
1.3 RAIDの構成
Windows Server 2012 R2のインストールを実施する前に、ServeRAID-M1115でRAIDを構成します。
RAIDの構成は、uEFIの設定からWebBIOS Configuration Utility(以下、WebBIOS CU)を用います。
ここでは、WebBIOS CUから、ハードディスク(1TB 7200rpm 6Gbps NL 2.5型 SATA SFF HS HDD(81Y9730))2台でRAID1を構成するシナリオを説明します。
WebBIOS CUにおける詳細なRAID構成手順などにつきましては、以下のマニュアルをご参照ください。
ServeRAID-MR Software USER’S GUIDE
ftp://ftp.software.ibm.com/systems/support/system_x_pdf/ibm_doc_sraidmr_10.03_software-user- guide.pdf
MegaRAIDストレージ・マネージャー 導入ガイド v13.11.01.07
http://www.ibm.com/jp/domino04/pc/support/Sylphd08.nsf/jtechinfo/SYJ0-0257271
ServeRAID-M1115の装着手順などにつきましては、以下のマニュアルをご参照ください。
押下します。
Setupユーティリティー「System Configuration and Boot Management」画面から「System Settings」を選択し、[Enter]キーを押下します。
2.
「System Settings」画面が表示されますので、「Adapters and UEFI Drivers」を選択して[Enter]
キーを押下します。
3.
※ハードウェア構成によって、表記が異なっている場合があります。
※「Please press ENTER to compile the list of drivers」画面が表示される場合があります。その場合 は[Enter]キーを押下すれば以下の画面が表示されます。
WebBIOS CU、もしくはコマンドライン・インターフェースの選択画面が表示されますので、[1]キーを 押下してWebBIOS CUを起動します。
5.
「Adapter Selection」画面が表示されますので、「ServeRAID M1115 SAS/SATA Controller」に チェックが付いていることを確認し、「Start」を選択します。
※複数のアダプターが搭載されている場合には、搭載されているアダプターの一覧が表示されます。
6.
「MegaRAID BIOS Config Utility Foreign Configuration」画面が表示されますので、「Configuration Wizard」を選択します。
※新しいハードディスクをご利用の場合、新しいハードディスクは「JBOD」と表示されます。
※以下の画面は、新しいハードディスク(SAS 300GB x2台)が「JBOD」と表示された時の一例です。
7.
「MegaRAID BIOS Config Utility Configuration Wizard」画面が表示されますので、「New Configuration」を選択して、「Next」を選択します。
8.
「MegaRAID BIOS Config Utility Confirm Page」画面が表示されますので、「Yes」を選択します。
9.
「One or more JBOD drives detected in the system. If you wish to convert those drives to Unconfigured good,...」画面が表示されますので、JBOD drivesを全て選択して「Next」を選択しま す。
※JBOD drivesの選択は、[Shift]キー+[↑]、もしくは[↓]キーで複数選択可能です。
※以下の画面は、新しいハードディスク(SAS 300GB x2台)が「JBOD」と表示された時の一例です。
10.
「MegaRAID BIOS Config Utility Configuration Wizard」画面が表示されますので、「Manual Configuration」を選択し、「Next」を選択します。
11.
RAID構成したいディスクを選択して「Add To Array」を選択します。
※[Shift]キー+[↑]、もしくは[↓]キーで複数選択可能です。
12.
「Drive Groups」に「Add To Array」で追加したディスクが表示されたことを確認し、「Accept DG」
を選択します。
13.
「Drive Group0」にサイズが表示されますので、「Next」を選択します。
14.
「MegaRAID BIOS Config Utility Configuration Wizard-Span Definition」画面が表示されますの で、「Add to SPAN」を選択します。
15.
「Span」に「Drive Group0...」が表示されますので、「Next」を選択します。
16.
「MegaRAID BIOS Config Utility Configuration Wizard-Virtual Drive Definition」画面が表示されま す。ここでは「RAID Level」の選択と「Select Size」の入力が必須となります。当ガイドではRAID1で 最大サイズを構成しますので、「RAID Level」はRAID1を選択します。「Select Size」は
「UpdateSize」を選択することで、最大サイズが設定されますので、「UpdateSize」を選択します。
※各RAIDのレベルで指定可能な最大サイズは右下に緑色の文字で表示されています。最大サイズより小 さいサイズを指定することにより、Virtual Diskを複数作成可能です。
※その他の項目については、基本的にデフォルト値で問題ありませんが、詳細については「1.3 RAIDの 構成」に記載のマニュアルをご参照ください。
17.
「MegaRAID BIOS Config Utility Confirm Page」画面が表示されますので、「Yes」を選択します。
19.
「Drive Group 0」の下に「VD0」が表示されていることを確認し、「Next」を選択します。
20.
「MegaRAID BIOS Config Utility Wizard-Preview」画面が表示されますので、構成を確認 し、「Accept」を選択します。
21.
「Save this Configuration?」画面が表示されますので、「Yes」を選択します。
22.
「All data on the new Virtual Drives will be lost. Want to Initialize?」画面が表示されますの で、「Yes」を選択します。
23.
Virtual DrivesのInitializeはバックグラウンドで実施され、すぐに終了し以下画面が表示されます。当ガ イドでは作成したVirtual DrivesにOSをインストールしますので、「Set Boot Drive(current=NONE)」
24.
「Set Boot Drive(current=0)」と表示されることを確認し、「Home」を選択します。
25.
「MegaRAID BIOS Config Utility Physical Configuration」画面が表示されますので、「Exit」を選択 します。
26.
「Exit Application」画面が表示されますので、「Yes」を選択します。
27.
「The action required is 'Restart Controller' Action now?」画面が表示されますので、[Enter]キーを 押下します。
28.
「Settings were changed. Do you wish to save it ?」画面が表示されますので、[Y]キーを押下しま す。
以上でRAIDの構成は終了です。
30.
2. Windows Server 2012 R2の導入
当ガイドでは、Microsoft Windows Server 2012 R2のDVDメディアと以下のLenovo版のDVDメディアを使用 して、uEFIモードで導入確認を行なっております。
00FF286 Windows Server 2012 R2 Essentials(1-2CPU) IBM版(日本語) 00FF258 Windows Server 2012 R2 Datacenter(2CPU) IBM版(日本語)
System x3100 M5のファームウェアはuEFIに準拠しているため、uEFIに対応しているWindows Server 2012 R2を導入する際、通常はuEFIモードで導入されます。
し、DVDメディアからブートします。
<注意!>Windows Server 2012 R2のDVDメディアからのブート方法について
Windows Server 2012 R2のDVDメディアからブートするには、IBM System x ロゴが表示されたタ イミングで[F12]キーを押下します。
「Select one time Boot Device」では、次回起動するデバイスを一覧から選択することができます。
【uEFIモードで導入する場合】
[CD/DVD Rom]を選択して、[Enter]キーを押下してください。
※当ガイドでは、uEFIモードで導入を行っております。
【BIOSモードで導入する場合】
[Legacy Only]を選択して[Enter]キーを押下してください。
Windowsのインストール開始画面が表示されるまでお待ちください。画面が表示されたら、言語とその 他の項目を選択して[次へ]を選択します。
※当ガイドでは、初期設定のまま導入を行っています。
「インストールする言語」 :日本語(日本)
「時刻と通貨の形式」 :日本語(日本)
「キーボードまたは入力方式」 :Microsoft IME
「キーボードの種類」 :日本語キーボード(106/109 キー) 2.
インストールの種類を選択する画面が表示されます。当ガイドでは、「カスタム: Windowsのみをイン ストールする (詳細設定)」を選択します。
7.
Windowsのインストール場所を選ぶ画面が表示されます。この段階ではパーティションが作成されてい ないので、インストール可能なパーティションの作成を行います。
当ガイドでは、「ドライブ 0 の割り当てられていない領域」を選択して[次へ]を選択します。自動で パーティションが作成されます。
※認識順などによって、必ずしもドライブ 0とならない場合があります。その場合は適宜読み替えてくだ さい。
※任意にパーティションを作成されたい場合は、[新規]を選択し、作成するパーティションのサイズを入 力して[適用]を選択します。
※作成したパーティションとは別に、システムが使用するパーティションも作成されます。
8.
※種類が「オフライン」と表示される場合があります。その場合には「このドライブにWindowsをイン ストール...」を選択します。
その後、「ドライブをオンラインするには[OK]をクリック...」の画面が表示されますので[OK]を選択し ます。これにて上記の画面が表示されます。
インストールが開始されます。インストール中は、数回、自動的に再起動されます。インストールが完了 するまでしばらくお待ちください。
9.
インストール完了後、コンピューターへサインインするためにAdministratorアカウントのパスワードを 設定する必要があります。
画面の指示に従って、Administratorのパスワードを設定してください。
10.
パスワードを設定するとサインイン画面へ遷移します。[Ctrl] + [Alt] + [Del]キーを押下して Administratorアカウントでサインインします。
サインインすると、初期設定が自動的に実行されます。
11.
コンピュータ名やネットワークの設定などは、自動的に行われています。
これらの変更が必要な場合、以下の方法で変更を実施ください。
サインイン後に、「サーバー マネージャー」が表示されます。
コンピュータ名の変更やネットワークの設定、OSの再起動や停止などは、「サーバー マネージャー」の
<ローカル サーバー>の項目にて行うことができます。
12.
デバイス・ドライバーの導入・更新
ステップ「12.」の段階で、デバイス・ドライバーなどの不足によりデバイス マネジャー上で「ほかのデ バイス」が表示されます。この項では不足しているデバイス・ドライバーのインストール方法を示しま す。既にインストールされているデバイス・ドライバーに関しても、Web上に最新のものが存在した場 合は、アップグレードすることをお勧めいたします。
13.
(1) 「1.1 使用するコンポーネント」で準備した "intc_dd_inteldp_9.4.0.1027_windows_
32-64.exe"のファイル（ファイル名はバージョンにより変化します）を、CD-RやUSBメモリーキーなど のメディアを使用してIBM System x3250 M5上にコピーします。コピー後、ファイルをダブルクリック して実行します。
(2) インストーラが起動し、「Querying System Package Information」画面が表示されますの で、[Perform Update]がチェックされていることを確認して、[Next >]を選択します。
(3) 「Package and System Match Ready to Update System」画面が表示されますので、[Update]を 選択します。
(4) 「Success」画面が表示されるまでお待ちください。表示されたら[Exit]を選択します。これで適用 完了です。
(5) デバイス マネージャー上に
付きで表示されていた「PCI データ取得およびシグナル処理コントローラー」、「SM バス コントロー ラー」にドライバーが適用され、「ほかのデバイス」の項から消えたことが確認できます。
以上の手順でWindows Server 2012 R2のセットアップが完了しました。
<参考!>導入したWindows Server 2012 R2のEditionを確認する方法について
導入したWindows Server 2012 R2のEditionについては、以下の方法で確認することができます。
・Server Core インストール環境の場合
「コマンドプロンプト」や「Windows PowerShell」にて、"systeminfo"コマンドを実行してOS名を 確認してください。
「Microsoft Windows Server 2012 R2 Datacenter」などと 表示されることで、OSが正しく導入され たことを確認できます。
導入したWindows Server 2012 R2が、uEFI/BIOSモードのどちらで導入されているのかについては、
以下の方法で確認することができます。
・Server Core インストール環境の場合
「コマンドプロンプト」や「Windows PowerShell」にて、以下の方法で確認できます。
1."diskpart"コマンドを実行します。
2."list disk"コマンドを実行して、OSが導入されているディスクのGPTの項目を確認します。それぞれ 以下のとおりです。
「*」と表示されている場合は、uEFIモード。
「 」(空白)になっている場合は、BIOSモード。
確認したら、"exit"コマンドを実行して"diskpart"を終了します。
・GUI 使用サーバー環境の場合
「サーバー マネージャー」より、以下の方法で確認できます。
1.「サーバー マネージャー」を起動して、<ツール> - <コンピューターの管理>を開きます。
2.<ディスクの管理>の項目を開き、Windows Server 2012 R2が導入されたディスクを右クリックし てプロパティを開きます。
3.<ボリューム>タブを開いて[パーティションのスタイル]の項目を確認します。それぞれ以下のとおり です。
「GUID パーティション テーブル (GPT)」と表示されている場合は、uEFIモード。
「マスター ブート レコード (MBR)」と表示されている場合は、BIOSモード。
