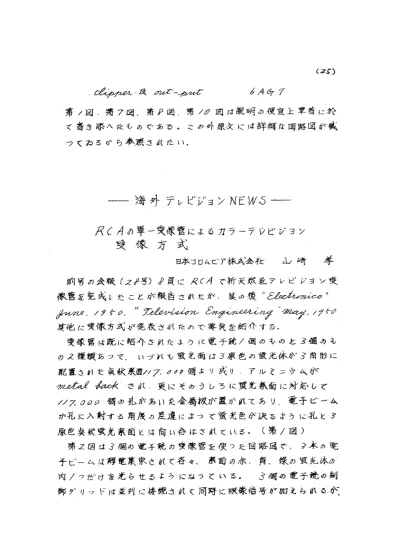

(25) Clipper及out‐put 6AG7 第1図、第7図、第8図、第10図は説明の便宜上筆者に於 て書き添へたものである。この外原文には詳細な回路図が載 つてゐるから参照されたい。 --海外テレビジョンNEWS--RCAの單一受像管によるカラーテレビジョン 受像方式 日本コロムビア株式会社 山崎孝 前号の会報(28号)8頁にRCAで新天然色テレビジョン受 像管を完成したことが報告されたが、其の後“Electronico” June, 1950, “Television Engineering” May, 1950 其他に受像方式が発表されたので要点を紹介する。 受像管は既に紹介されたように電子銃1個のものと3個のも の2種類あつて、いづれも蛍光面は3原色の蛍光体が3角形に 配置された点状素面117,000個より成り、アルミニウムが metal backされ、更にそのうしろに蛍光素面に対応して 117,000個の孔があいた金属板が置かれてあり、電子ビーム が孔に入射する角度の差異によつて蛍光色が決るように孔と3 原色点状蛍光素面とは向い合はされている。(第1図) 第2図は3個の電子銃の受像管を使つた回路図で、3本の電 子ビームは静電集束されて各々、素面の亦面の赤、青、緑の蛍光体の 内1つだけを光らせるようになつている。3個の電子銃の制 御グリツドは並列に接続されて同時に映像信号が加えられるが、 (25) Clipper及out‐put 6AG7 第1図、第7図、第8図、第10図は説明の便宜上筆者に於 て書き添へたものである。この外原文には詳細な回路図が載 つてゐるから参照されたい。 --海外テレビジョンNEWS--RCAの單一受像管によるカラーテレビジョン 受像方式 日本コロムビア株式会社 山崎孝 前号の会報(28号)8頁にRCAで新天然色テレビジョン受 像管を完成したことが報告されたが、其の後“Electronico” June, 1950, “Television Engineering” May, 1950 其他に受像方式が発表されたので要点を紹介する。 受像管は既に紹介されたように電子銃1個のものと3個のも の2種類あつて、いづれも蛍光面は3原色の蛍光体が3角形に 配置された点状素面117,000個より成り、アルミニウムが metal backされ、更にそのうしろに蛍光素面に対応して 117,000個の孔があいた金属板が置かれてあり、電子ビーム が孔に入射する角度の差異によつて蛍光色が決るように孔と3 原色点状蛍光素面とは向い合はされている。(第1図) 第2図は3個の電子銃の受像管を使つた回路図で、3本の電 子ビームは静電集束されて各々、素面の亦面の赤、青、緑の蛍光体の 内1つだけを光らせるようになつている。3個の電子銃の制 御グリツドは並列に接続されて同時に映像信号が加えられるが、
(26) カソードには3.58MCの周期で3原色の選出信号が加えら れるので、3本のビームは順次に発射される。120°づつの3 色の選出は位相差を與えるのには遅延線路が用いられる。 第3図は1個の電子銃の受像管を使つた回路図で電子ビーム は蛍光面の点状素面の中で小さく円形に回転させるので、3角 形に配置された赤、青、緑の蛍光体を順次に光らせ自動的に色 の選出が行はれる。回転偏向を與えるのには3.58MCの2相 回転磁界を作つて、ビームに加え、選出位相の調製は回転偏向 コイルの機械的位置を変えることにより行はれる。 3.58MCの第3高調波10.74MCの信号をカソードへ加 え、この振幅及位相を変化させて選出機関を制御する。 両受像管共、蛍光面は平面であるため、画面の上、下、左、右 端での輝点のボケを補正するのに、水平及び垂直偏向の鋸歯状 波より得た制御電圧を以てビームの集束を自動的に調節してい る。1個の電子銃の受像管を用いた受像機は色の同期、ビーム の回数、附加電源等のために真空管10球を27球の白黒受像 機に追加し、3個の電子銃のものは19球を追加している。 第1図 色を決定するビームの角度 (26) カソードには3.58MCの周期で3原色の選出信号が加えら れるので、3本のビームは順次に発射される。120°づつの3 色の選出は位相差を與えるのには遅延線路が用いられる。 第3図は1個の電子銃の受像管を使つた回路図で電子ビーム は蛍光面の点状素面の中で小さく円形に回転させるので、3角 形に配置された赤、青、緑の蛍光体を順次に光らせ自動的に色 の選出が行はれる。回転偏向を與えるのには3.58MCの2相 回転磁界を作つて、ビームに加え、選出位相の調製は回転偏向 コイルの機械的位置を変えることにより行はれる。 3.58MCの第3高調波10.74MCの信号をカソードへ加 え、この振幅及位相を変化させて選出機関を制御する。 両受像管共、蛍光面は平面であるため、画面の上、下、左、右 端での輝点のボケを補正するのに、水平及び垂直偏向の鋸歯状 波より得た制御電圧を以てビームの集束を自動的に調節してい る。1個の電子銃の受像管を用いた受像機は色の同期、ビーム の回数、附加電源等のために真空管10球を27球の白黒受像 機に追加し、3個の電子銃のものは19球を追加している。 第1図 色を決定するビームの角度
(27) 第2図 單電子銃色彩受像管回路 第3図 3電子銃色彩受像管回路 (27) 第2図 單電子銃色彩受像管回路 第3図 3電子銃色彩受像管回路
