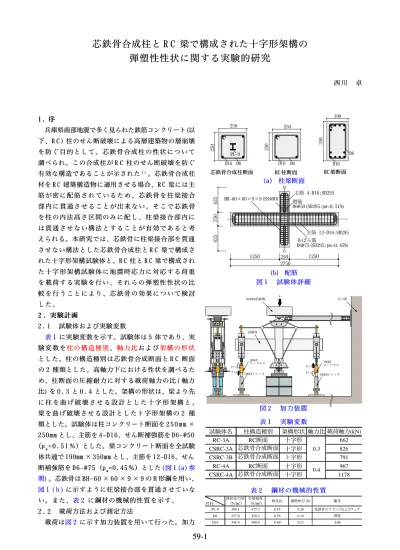

芯鉄骨合成柱とRC梁で構成された十字形架構の弾塑性性状に関する実験的研究 [ PDF
5
0
0
全文
(2) 実験に用いた値 正しい値. Rp. CSRC-3A CSRC-3B 0.34% 0.53% 0.38%. 0.45%. RC-4A 0.50% 0.42%. 3 . 1 破壊性状. 東側 9. CSRC-4A. 10 歪ゲージ. 320. RC-3A. 60. 表 3 各試験体の R p 一覧 0.53%. 60. N HA. 100 1 11 3. はすべて R = 2 R p で柱. 西側. 100 12 2. 梁接合部パネルに曲. 4. ( ×Rp) 16. げひび割れを生じ. 4. 2. 0. 8. 6. 10. 14. 7. 5 13. 14 6. 8. は曲げひび割れは生. δ. P. -4. た。ど た。 どの試験体も梁. P. δ. 60. rotation angle R. 8. 12. ｌ. -8 -12. 歪ゲージ. 320. 12. 4. 十字形架構試験体. 東側. δ R = − l. HB. 15. 力比 0 . 3 の試験体は. number of cycles. 図 3 載荷プログラム. 図 5 歪ゲージ貼付位置. 図 4 部材角 R の定義. じ た も の の 、降 、降伏に は 至 ら な か っ た 。軸 。軸. 16. 60. -16. 西側. どちらも柱に曲げひ. は柱に所定の鉛直荷重を載荷し一定に保持した状. び割れが生じたものの柱は曲げ破壊しなかった。. 態で、梁 態で、 梁材端に地震時応力に対応する逆対称な変. R C - 3 A は R = 4 R p ( 1 回目 回目) ) で柱梁接合部パネルのかぶ. 動荷重を載荷した。加力サイクルは 動荷重を載荷した。 加力サイクルは図 図 3 に示すよう. りコンクリートが剥落し、R りコンクリートが剥落し、 R = 1 0 R p ( 2 回目 回目) ) で制御が. な漸増変位振幅で行った。R な漸増変位振幅で行った。 R p は弾性限部材角であ. 不能になり実験を終了した。CSRC-3A 不能になり実験を終了した。 CSRC-3A は R=6Rp ( 1 回. り、十 り、 十字形架構試験体は柱断面の終局曲げ耐力発. 目 ) で柱梁接合部パネルのかぶりコンクリートが剥. 揮 時 の 変 形 量 で あ る 。た 。た だ し 芯 鉄 骨 合 成 柱 断 面 の. 落し、R 落し、 R = 8 R p ( 2 回目 回目) ) で制御が不能になり実験を終. 終局曲げ耐力は一般化累加強度 2 ) によった。 によった。R R C 柱断. 了した。軸力比 了した。 軸力比 0 . 4 の試験体はどちらも R = 4 R p で柱. 面の終局曲げ耐力は文献 面の終局曲げ耐力は 文献 3 ) によった。 によった。ト字形試験 ト字形試験. 梁接合部のかぶりコンクリートが剥落し柱が曲げ. 体は梁の終局曲げ耐力 3 ) 発揮時の変形量である。 発揮時の変形量である。部 部. 破壊した。RC-4A 破壊した。 RC-4A は R=6Rp(1 回目 回目) )で、 で、CSRC-4A CSRC-4A は R=-. 材角 R の定義を の定義を図 図 4 に示す。 に示す。表 表 3 に各試験体の部材. 6 R p ( 1 回目 回目) ) で柱主筋が座屈し、 で柱主筋が座屈し、軸力保持不能とな 軸力保持不能とな. 角 R p の一覧表を示す。 の一覧表を示す。なお、 なお、今回の実験に用いた 今回の実験に用いた. り実験を終了した。ト字形架構試験体の り実験を終了した。 ト字形架構試験体の C S R C - 3 B は. Rp の値は CSRC-3B および RC-4A の 2 体の試験体に関. R = 2 R p ( 1 回目 回目) ) で柱面から 4 0 c m のところにひび割れ. して計算ミスがあり、誤った値を用いた。 して計算ミスがあり、 誤った値を用いた。表 表 3 の上. が生じた。R が生じた。 R = 8 R p ( 1 回目 回目) ) で梁下面のかぶりコンク. 段 の 値 が 実 験 に 用 い た 値 、下 、下 段 の 値 が 正 し い 値 で. リートが剥落し、R リートが剥落し、 R = 1 2 R p ( 2 回目 回目) ) で梁の主筋および. ある。歪ゲージの貼付位置を ある。 歪ゲージの貼付位置を図 図 5 に示す。. あばら筋が露出し、R あばら筋が露出し、 R = - 1 2 R p ( 2 回目 回目) ) で梁が曲げ破. 3 . 実験結果および考察. 壊し実験を終了した。. 150. 100 Load P(kN). Load P(kN). 50 0. CSRC-4A. 100. 50. Load P(kN). 100. 150. 150. CSRC-3A. 0. 50 0. -50. -50. -50. -100. -100. -100. -150. -4. -2 0 2 Rotation Angle R(%). 4. 150. -4. -2 0 2 Rotation Angle R(%). 4. -150. -4. -2 0 2 Rotation Angle R(%). 150. RC-3A. 100. 50. Load P(kN). Load P(kN). 100. -150. CSRC-3B. 0. RC-4A. 梁の終局曲げ耐力 3 ). 50. 柱の終局曲げ耐力 芯鉄骨合成柱 2 ). 0. -50. -50. -100. -100. -150. -150. 4. R C 柱 3 ) 柱梁接合部の. -4. -2 0 2 Rotation Angle R(%). 4. 終局せん断耐力 3 ) -4. -2 0 2 Rotation Angle R(%). 図 6 荷重変形関係. 59-2. 4. ●. 柱主筋座屈点.
(3) 3 . 2 荷重変形関係. 実験が終了した段階および梁端荷重 P が最 大値. 図 6 に荷重変形関係を示す。 に荷重変形関係を示す。R R C 柱試験体は 柱試験体は文献 文献. の 8 5 ％まで低下した段階までに架構が吸収した累. 2 ) で鉄骨の効果を無しとした柱梁接合部の終局せ. 積エネルギーを、図 積エネルギーを、 図 1 0 に示すような理想弾塑性型. ん断耐力および柱の終局曲げ耐力 3 ) に達している。. のエネルギーと等価になるようにし、塑性変形倍. 芯鉄骨合成柱試験体は柱梁接合部の終局せん断耐. 率 µ を算定した。 を算定した。図 図 1 0 中の c P p は柱の終局曲げ耐. 力には達しているが柱の終局曲げ耐力. 力発揮時の梁端荷重であり、R 力発揮時の梁端荷重であり、 R p は弾性限部材角で. 2). には達して. い な い 。ト 。ト 字 形 架 構 試 験 体 は 柱 梁 接 合 部 の 終 局 せ. ある。. ん断耐力および梁の終局曲げ耐力. 3 . 5 . 1 P ≧ 0 . 8 5 P m a x までの変形能力 までの変形能力 . 3). に達している。. 図 1 1 に梁端荷重 P が最大値に達した後 8 5 % まで. 図 7 に軸力比別 に 各 試 験 体 の 軸 縮 み の 履歴を示. 低下したときの部材角 R85 示す。 示す。軸力比 軸力比 0.3 では RC-. す。RC-3A,CSRC-3A す。 RC-3A,CSRC-3A を比較すると、 を比較すると、RC-3A RC-3A は R=6Rp(1. 3A が 4Rp(1 回目 回目) ) 、CSRC-3A が 2Rp(1 回目 回目) ) であり、. 回目)) まで、 回目 まで、CSRC-3A CSRC-3A は R=4Rp(1 回目 回目) ) まで安定して. 軸力比 0.4 では RC-4A RC-4A、 、CSRC-4A は共に 2Rp(1 回目 回目)). いる。その後、 いる。 その後、両試験体とも急激な軸縮み量の増加 両試験体とも急激な軸縮み量の増加. であった。梁端荷重が最大値に達した後 であった。 梁端荷重が最大値に達した後 8 5 % まで低. が見られた。RR C - 4 A と C S R C - 4 A は共に柱軸力載荷時 が見られた。. 下したときの塑性変形倍率 µ を各試験体毎に を各試験体毎に図 図1 2. に 2 m m 程度の軸縮みを生じた。 程度の軸縮みを生じた。共に 共に R = 4 R p ( 1 回目 回目) ). (a)に示す。 (a) に示す。軸力比 軸力比 0 . 3 の C S R C - 3 A は R C - 3 A を下回. までは安定していたが、R までは安定していたが、 R = 4 R p ( 2 回目 回目) ) から軸縮み. り、軸力比 り、 軸力比 0.4 の CSRC-4A は RC-4A の 1.5 倍程度の. 量が増加し、共に 量が増加し、 共に R = 6 R p ( 1 回目 回目) ) で急激に縮み量が. 変形能力を有している。. 増加した。CC S R C - 3 B は縮み量が少なく終始安定し 増加した。. 3 . 5 . 2 実験終了までの変形能力 . た。. 図 1 2 ( b ) に実験終了までの塑性変形倍率 µ を各試. 3 . 4 架構のエネルギー吸収能力. 験体毎に示す。P 験体毎に示す。 P ≧ 0 . 8 5 P m a x までの場合と同様に、. 図 8 に示す梁端荷重 - 梁鉛直変位関係の曲線グラ. 実験終了までにおいても軸力比 0 . 3 では、 では、C CSRC-3A. フの縦軸正側部分の面積（着色してある部分 フの縦軸正側部分の面積 （着色してある部分) ) を各. は RC-3A を下回り、 を下回り、軸力比 軸力比 0.4 では、 では、CSRC-4A CSRC-4A は RC-. 部材角ごとに求め、これを履歴面積 部材角ごとに求め、 これを履歴面積( ( A r e ) とし、 とし、図 図. 4 A の 2 倍以上の変形能力を有している。. 9 に示す。 に示す。これにより架構のエネルギー吸収能力に これにより架構のエネルギー吸収能力に. 3 . 6 芯鉄骨の負担軸力に関する考察. ついての考察を行う。RC-3A ついての考察を行う。 RC-3A 、C S R C - 3 A を比べると、. 芯鉄骨合成柱試験体の上下の柱の内法長さ部分. 履歴面積の値は C SRC-3A の方が大きく、 の方が大きく、最大値は 最大値は 30. には鉄骨が内蔵されており、鉄骨の両側フランジ. ％ほど高い。RR C - 4 A 、C S R C - 4 A を比べると、 ％ほど高い。 を比べると、履歴面 履歴面. にはそれぞれ芯鉄骨材端より 6 0 m m の位置に歪ゲー. 積の値は C S R C - 4 A の方が大きく、 の方が大きく、最大値は 最大値は 3 0 ％ほ. ジを貼付している。この歪ゲージのうち、 ジを貼付している。 この歪ゲージのうち、接合部側 接合部側. ど 高 い 。こ 。こ の こ と か ら 芯 鉄 骨 合 成 柱 を 用 い る こ と. の材端から 6 0 m m の位置にある 2 つのゲージ つのゲージ( (図 5 参. でエネルギー吸収能力は向上するといえる。C でエネルギー吸収能力は向上するといえる。 CSRC-. 照 ) の値の平均値を芯鉄骨の圧縮歪とし、 の値の平均値を芯鉄骨の圧縮歪とし、これを用 これを用. 3 B は終始高いエネルギー吸収能力を有した。. いて芯鉄骨の負担軸力を求めた( いて芯鉄骨の負担軸力を求めた ( ※歪ゲージの値は. 3 . 5 架構の変形能力. 弾性域を超えていないので( 弾性域を超えていないので ( 3 . 1 ) 式、( 3 . 2 ) 式で芯鉄. 2. CSRC-3B 0. 2.5. -2. 2. 2. 2. 1.5. 1.5. 1.5. CSRC-4A. -8 0. 2. 4. 6. 8. Number of cycle. 10. 1. Are (kNm). -6. Are (kNm). CSRC-3A. 1. 0.5. 0.5. 0. 0. Rp. 0.5. 2Rp. 4Rp. 6Rp. 8Rp. 10Rp. 0 Rp. 12Rp. 2Rp. 4Rp. 6Rp. 8Rp. 10Rp. 12Rp. Rp. RC-4A. -6. δ. -8 -10. 0. 2. 4. 6. 8. Number of cycle. 10. 12. 2. 1.5. 1.5. 1. 0.5. 図 7 柱の軸縮み. 2Rp. 4Rp. 6Rp. 8Rp. Rotation Angle R(%). 10Rp. 12Rp. 1. 10Rp. 12Rp. Rp. 2Rp. 4Rp. 6Rp. 8Rp. Rotation Angle R(%). 図 9 履歴面積の推移. 59-3. 12Rp. 0 Rp. 図 8 履歴面積モデル. 10Rp. 0.5. 0. (b) 軸力比 0.4. 8Rp. RC-4A. 2. Are (kNm). -4. Are (kNm). CSRC-4A. 6Rp. 2.5. RC-3A. P. 4Rp. Rotation Angle R(%). 2.5. 0. 2Rp. Rotation Angle R(%). Rotation Angle R(%). 2. -2. 1. 12. (a) 軸力比 0.3 Axial displacement δ(mm). 2.5. CSRC-3A. RC-3A. -4. -10. 2.5. CSRC-3B. Are (kNm). Axial displacement δ(mm). 3 . 3 柱の軸縮み.
(4) 表 4 載荷軸力と上側柱芯鉄骨の負担軸力の関係. 12Rp(2) 12Rp(1) 10Rp(2) 10Rp(1). CSRC-3A CSRC-3B CSRC-4A. 8Rp(2) 8Rp(1) 6Rp(2) 6Rp(1). cPp Load P (kN). 4Rp(2) 4Rp(1). Rp(2) Rp(1) Rotation Angle R (%). µRp. 図 10 10 µ 算定モデル 30. µ. n=0.3. n=0.4. RC-3A. n=0.3 24.7. 25. 30. 20. 15. 15. 10. 10. 4.1. 1.7. 2.5. RC-4A. CSRC-4A. 4.1. 0. µ. n=0.3. CSRC-3B. n=0.4. 100. n=0.3. 28.8. 25. 20. 5. CSRC-3A. 図 11 11 R85(P ≧ 0.85Pmax). 芯鉄骨の負担軸力. Rp. 12.8 9.2. 8.9. CSRC-3A. RC-4A. CSRC-4A CSRC-3B. RC-3A. (a)P ≧ 0.85Pmax 時まで. CSRC-3A. RC-4A. Ne sNe / Ne 826kN 10.1% 791kN 10.6% 1178kN 8.5%. sNe : 実験時に芯鉄骨が負担した軸力(kN) Ne : 実験時の載荷軸力(kN) sNe / Ne : 実験時の載荷軸力に対する芯鉄骨の 負担軸力の割合(％). CSRC-4A. 80 70 60 50. 30. 0 RC-3A. sNe 83.2kN 83.8kN 100.6kN. 90. CSRC-3A. 40. 3.9. 5. sN 135kN 135kN 180kN. sA /A : 柱全断面積に対する芯鉄骨の 断面積の割合(%) sN : コンクリートおよび主筋が芯 鉄骨と同様に歪むとした場合 の芯鉄骨の計算負担軸力(kN) (kN) 110. 2Rp(2) 2Rp(1). E. sA / A 2.3% 2.3% 2.3%. Rp(1). Rp(2). 2Rp(1) 2Rp(2) 4Rp(1) 4Rp(2) 6Rp(1) 6Rp(2) 8Rp(1) 8Rp(2). 部材角R ＊()内の数字は繰り返し数. CSRC-4A CSRC-3B. ( b ) 実験終了まで. 図 1 3 芯鉄骨の負担軸力の履歴 て、( 3 . 1 ) 式および および( ( 3 . 2 ) 式により芯鉄骨の負担軸力. 図 1 2 塑性変形倍率. の履歴を求め、これを の履歴を求め、 これを図 図 1 3 に示す。 に示す。C C S R C - 3 A は負. 骨の負担軸力を求めることができる) 骨の負担軸力を求めることができる )。. ε 0 = (ε 1 + ε 2 ) 2. (3.1). sNe = ε 0 × sE × sA. (3.2). 担軸力の低下が著しいのに対して、C 担軸力の低下が著しいのに対して、 C S R C - 4 A は著し い負担軸力の低下が見られず柱が曲げ破壊を起こ すまで安定している。このことから すまで安定している。 このことから C S R C - 3 A は鉄骨. 柱に軸力を載荷した直後における芯鉄骨の負担軸. 下側のコンクリートが鉄骨の応力を支えきれなく. 力の割合を表 力の割合を 表 4 に示す。. なったため、芯鉄骨は軸力を十分に負担できな. 3 . 6 . 1 芯鉄骨の負担軸力の割合. かったと考えられる。. 芯鉄骨は柱軸方向にもコンクリートに内包され. 4 . まとめ. て お り 、柱 、柱 に 加 え ら れ た 軸 力 は 直 接 に は 芯 鉄 骨 に. 芯鉄骨を柱梁接合部内に貫通させない構法を用. 伝 達 さ れ ず 、芯 、芯 鉄 骨 の 上 方 の コ ン ク リ ー ト を 介 し. いた芯鉄骨合成柱と R C 梁で構成された十字形架構. て伝達される。鉄骨はコンクリートとの付着によ. の実験を行った結果、以下の知見を得た。 の実験を行った結果、 以下の知見を得た。. る 軸 力 の 伝 達 は あ ま り 期 待 で き な い た め 、 芯鉄骨. ( 1 ) 柱の内法高さ区間に芯鉄骨を挿入した場合、 柱の内法高さ区間に芯鉄骨を挿入した場合、芯 芯. の負担軸力の大きさは鉄骨の上方のコンクリート. 鉄 骨 の 軸 力 負 担 に 確 実 性 が 見 ら れ な か っ た 。確実 。 確実. から伝達される力で決まると考えられる。. に負担させるためには何らかの工夫が必要である。 ( 2 ) 芯鉄骨合成柱と R C 梁で構成された架構は、 梁で構成された架構は、芯鉄 芯鉄. sE ⋅ sA sN = N × （3.3 3.3） ） sE ⋅ sA + cE ⋅ cA + rE ⋅ rA. 骨が軸力を負担できた場合は芯鉄骨の存在により 架構の変形能力およびエネルギー吸収能力の点で. ( 3 . 3 )式で求められる計算値 ) 式で求められる計算値 s N と実験値 s N e の差が. 上回った。これにより芯鉄骨に確実に軸力を負担. 大 き い こ と か ら 、柱 、柱 の 内 法 長 さ の み に 芯 鉄 骨 を 配. さ せ る 配 置 と す れ ば 、芯 、芯 鉄 骨 合 成 柱 を 用 い る こ と. 置した芯鉄骨合成柱と R C 梁で構成された架構の場. で架構の耐震性能を向上させることが期待できる。. 合、芯 合、 芯鉄骨は大きな軸力を負担することができて. ( 3 ) 梁の曲げ破壊を先行させたト字形試験体は 梁の曲げ破壊を先行させたト字形試験体は芯鉄 芯鉄. い な い こ と が わ か る 。確 。確 実 に 大 き な 軸 力 を 負 担 さ. 骨の存在によって接合部パネル内のコンクリート. せるには何らかの工夫が必要となってくる。. が 破 壊 さ れ る こ と も な く 、柱 、柱 の 軸 縮 み お よ び 架 構. 3 . 6 . 2 芯鉄骨の負担軸力の履歴. エ ネ ル ギ ー 吸 収 能 力 、変 、変 形 能 力 に お い て 優 れ た 性. 3 . 5 節の架構の変形能力の考察では、 節の架構の変形能力の考察では、C CSRC-3A は. 能を示した。. R C - 3 A に比べて劣っており、 に比べて劣っており、C C S R C - 4 A にも劣ってい. 参考文献 1 ） 堺純一、 堺純一、松井千秋、 松井千秋、南宏一、 南宏一、平川葉子 平川葉子： ： 芯鉄骨合成柱の耐震性能に. る。この要因を調べるために以下の考察を行う。. 関する実験的研究、日本建築学会構造系論文集、 関する実験的研究、 日本建築学会構造系論文集、第 第 5 2 6 号、 号、p pp201-. C S R C - 3 A 、C S R C - 4 A について、 について、接合部側の芯鉄骨材 接合部側の芯鉄骨材 端から 6 0 m m の位置にある歪ゲージのデータを用い. 208、 208 、 1999 年 12 月 2 ) 日本建築学会 日本建築学会： ： 鉄骨鉄筋コンクリート構造計算規準 鉄骨鉄筋コンクリート構造計算規準・ ・ 同解説 3 ) 日本建築学会 日本建築学会： ： 鉄筋コンクリート構造計算規準 鉄筋コンクリート構造計算規準・ ・ 同解説. 59-4.
(5)
(6)
関連したドキュメント
仕上の構成 仕上の構成は、表面処理、主仕上、仕上下地及び附合物よりなるものとする。 ｱ「 表面処理 」とは 、仕上表面の保護又は意匠
（2）主応力ベクトルに着目した解析の結果 図 10 に示すように，主鉄筋表面から距離 d だけ離れ たコンクリートの主応力に着目し、section1
（4）以上の如き現状に鑑み，これらの関係 を明らかにする目的を以て，私は雌雄において
名の下に、アプリオリとアポステリオリの対を分析性と綜合性の対に解消しようとする論理実証主義の
Fig, 1.5 Comparison between result of plastic strain field by crystal plasticity FEA and fatigue test on crack initiation s ite in Ni alloy, a mapped region showing the grain
To accomplish the aim, the following investigations has been conducted; 1 explication of dominant factor determining fatigue crack initiation life in practical high strength
そこでこの薬物によるラット骨格筋の速筋（長指伸筋:EDL)と遅筋（ヒラメ筋:SOL)における特異
振動流中および一様 流中に没水 した小口径の直立 円柱周辺の3次 元流体場 に関する数値解析 を行った.円 柱高 さの違いに よる流況および底面せん断力
