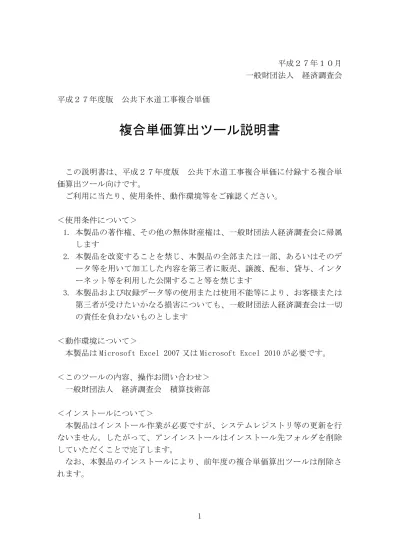

1 平成２７年１０月一般財団法人経済調査会平成２７年度版公共下水道工事複合単価

複合単価算出ツール説明書

この説明書は、平成２７年度版公共下水道工事複合単価に付録する複合単価算出ツール向けです。ご利用に当たり、使用条件、動作環境等をご確認ください。＜使用条件について＞ 1. 本製品の著作権、その他の無体財産権は、一般財団法人経済調査会に帰属します 2. 本製品を改変することを禁じ、本製品の全部または一部、あるいはそのデータ等を用いて加工した内容を第三者に販売、譲渡、配布、貸与、インターネット等を利用した公開すること等を禁じます 3. 本製品および収録データ等の使用または使用不能等により、お客様または第三者が受けたいかなる損害についても、一般財団法人経済調査会は一切の責任を負わないものとします＜動作環境について＞

本製品は Microsoft Excel 2007 又は Microsoft Excel 2010 が必要です。＜このツールの内容、操作お問い合わせ＞一般財団法人経済調査会積算技術部＜インストールについて＞本製品はインストール作業が必要ですが、システムレジストリ等の更新を行ないません。したがって、アンインストールはインストール先フォルダを削除していただくことで完了します。なお、本製品のインストールにより、前年度の複合単価算出ツールは削除されます。

(2)

2 はじめにはじめに次のことを必ず確認して下さい □Microsoft Excel は動きますか？ □Microsoft Excel のバージョンは 2007 又は 2010 ですか？→ 起動してすぐに表示されるロゴでも確認できますし、起動した後「Office ボタン」→「Excel のオプション」→「リソース」→「バージョン情報」でも確認できます。 □Microsoft Excel のマクロのセキュリティーを変更できますか？→変更方法は次頁を参考にして下さい。元のセキュリティーの状態を忘れないようにして下さい。 ▼マクロのセキュリティー変更 ▼インストール手順 ▼複合単価算出ツールを使う ▼故障かな？と思ったら ▼ご利用上の注意点について ▼操作方法

Sample

(3)

3 ▼マクロのセキュリティー変更 Microsoft Excel のバージョンが 2007 の場合いつでも戻せるように、元のセキュリティーの状態を忘れないようにして下さい。左上のボタンから「Excel のオプション」をクリックします「セキュリティセンター」→「セキュリティセンターの設定」をクリックします。 ① ② ③ ④ ⑤

(4)

4 「すべてのマクロを有効にする（推奨しません。危険なコードが実行される可能性があります）」を選択します。また、「ＶＢＡプロジェクトオブジェクトモデルへのアクセスを信頼する」にチェックを入れます。「ＯＫ」ボタンを押した後、エクセルを閉じます（保存はしてもしなくても構いません） ※何れもセキュリティーを解除する方法です。本製品を使用後は、元の状態に戻しておくことをお勧めします ⑥ ⑦ ⑧ ⑨

(5)

5 Microsoft Excel のバージョンが 2010 の場合いつでも戻せるように、元のセキュリティーの状態を忘れないようにして下さい。左上メニュー欄から、「ファイル」をクリックします。左端のメニュー欄から「オプション」をクリックします。その後は、上記の 2007 の場合の「セキュリティーセンター」からと同じ手順になります。 ※何れもセキュリティーを解除する方法です。本製品を使用後は、元の状態に戻しておくことをお勧めします ① ②

(6)

6 ▼インストール手順 1.ＣＤ内の「Setup.exe」をダブルクリックして案内にしたがってインストールします 2.「次へ」をクリックします。 3.インストール先フォルダを指定して、「次へ」をクリックします

(7)

7 4.インストールが正常に完了すると成功した旨のメッセージが表示されます。「完了」をクリックします ※ディスクトップにショートカット（複合単価算出ツール）が作成されます ▼複合単価算出ツールを使うディスクトップのショートカットをダブルクリックして起動します。

(8)

8 ▼故障かな？と思ったら現象対応メニューのボタンを押しても何も反応がない。動かないマクロが無効になっている可能性があります。「マクロのセキュリティー変更」を試して下さい。「マクロが有効を有効にする」を選択しないと動きません。動作についての不明点等ございましたら、下記宛ご連絡ください。一般財団法人経済調査会積算技術部下水道調査室 E-mail [email protected] または 03(3542)9473 ※業務の都合上、できるだけメールでお願いします ※お使いのパソコンの OS、エクセルのバージョン、状況をお知らせください ▼ご利用上の注意点 ①作業中のエクセルファイルがないようにしてください複合単価算出ツールが終了する際に、エクセルを強制的に終了するようになっています。したがって作業中のエクセルがある場合、保存されずに終了してしまうことがあります。 ②ウィンドウの移動で、画面右上にコマンドメニューが無くなります作業中にウィンドウを変更すると、コマンドメニューの表示が消えることがあります。再度、メニューを起動することで解消することができます。 ③計算シートで#N/A や#VALUE!、#REF!、＃NAME が表示されることがありますある特定の条件下では計算できないため、上記の表示があります。

(9)

9 ▼操作方法 Ⅰ．起動する Ⅱ．単位当り単価を計算する Ⅲ．計算結果を一覧印刷する Ⅳ．間接工事費と一般管理費等を計算する付帯工の計上にあたっての操作上の注意 A-1、A-4、A-8 の掘削量は、（A-10）付帯工の掘削量を勘案して算出されています（舗装工は舗装①として、舗装厚 0.4ｍ、As 舗装厚 0.1ｍがデフォルトとして登録されています）。したがって、手順として以下の２通りがあります。 ① （A-10）付帯工を作成してから、A-1、A-4、A-8 を作成する ② A-1、A-4、A-8 を作成してから、（A-10）付帯工を作成するできるだけ細かく行いたい、付帯工の厚さがデフォルトと異なる場合は①を、デフォルトでよろしければ②の方法が有効です。（A-10）付帯工は、舗装の種類が６種類（内、A-1 等への反映は３種類）の作成ができるようになっております。

(10)

10 Ⅰ．起動する ◎画面上のショートカット「複合単価算出ツール」をダブルクリックして起動します。注意事項　ご利用に当り、下記の注意事項、使用条件、動作環境をご確認ください。　最後に次に進むボタンかあります。

　本資料で記述する、Microsoft、Windows Vista、Windows 7、Excel2007、Excel2010は、米国Microsoft Corporationの米国及びその他の国における登録商標または商標です。　本資料で使用する以下の項目は、公益社団法人日本推進技術協会の著作物の使用として、一般財団法人経済調査会が著作物使用許諾を受けております。「2015年度版　推進工事用機械器具等損料参考資料」に記載の鋼製金物の購入価額及び損料率を使用した複合単価の計算。＜複合単価利用上の注意事項＞ 1)複合単価の利用にあたっては，積算の簡素化を図る目的で条件等を標準化しているため，各工種の条件等を十分確認して下さい 2)工種によって，材料費を別途計上にしている場合がありますので，注意事項を確認して下さい 3)土留工等は，積算上の組合せ計算をしているもので，構造計算を保証するものではないことに注意して下さい 4)複合単価は，当会の考え方に基づいて計算しているため，計算結果を利用してお客様または第三者が受けたいかなる損害について，一般財団法人経済調査会は一切の責任を負わないものとします＜複合単価の算出＞複合単価を算出するにあたっての基準および根拠資料は以下のとおりです。 1)積算基準「下水道用設計標準歩掛表　平成27年度」公益社団法人日本下水道協会 2)材料単価および賃料「積算資料（平成27年10月号）」一般財団法人経済調査会発行 3)労務単価平成27年度公共工事設計労務単価 4)機械経費 ①建設機械損料「平成27年度版建設機械等損料表」一般社団法人日本建設機械施工協会発行 ②推進工事用機械器具「2015年度版積算資料　推進工事用機械器具等基礎価格表」一般財団法人経済調査会発行 ③推進工事用機械器具損料「2015年度版推進工事用機械器具等損料参考資料」公益社団法人日本推進技術協会発行 5)市場単価「土木施工単価（平成27年秋号）」一般財団法人経済調査会発行 ◎注意事項をお読みいただき、「OK」をクリックします。平成２７年度版公共下水道工事複合単価（管路編）複合単価算出ツール（A-1）管きょ工（開削）（A-2）マンホール工（A-4）取付管及びます工（A-5）管きょ工（小口径推進）（A-6）管きょ工（中大口径推進）（A-8）立坑工（A-9）地盤改良工（薬液注入工）（A-9）地盤改良工（高圧噴射攪拌工）（A-10）付帯工（A-20）管きょ更生工　反転・形成 ◆計算結果一覧（付録）間接工事費および一般管理費等の計算終　　了一般財団法人　経済調査会 ◎メニュー画面が表示されます。

(11)

11 Ⅱ．単位当り単価を計算する平成２７年度版公共下水道工事複合単価（管路編）複合単価算出ツール（A-1）管きょ工（開削）（A-2）マンホール工（A-4）取付管及びます工（A-5）管きょ工（小口径推進）（A-6）管きょ工（中大口径推進）（A-8）立坑工（A-9）地盤改良工（薬液注入工）（A-9）地盤改良工（高圧噴射攪拌工）（A-10）付帯工（A-20）管きょ更生工　反転・形成 ◆計算結果一覧（付録）間接工事費および一般管理費等の計算終　　了一般財団法人　経済調査会 ◎起動すると、下水道複合単価計算メニューが表示されます。計算したい項目をクリックします。 ※ 計算結果一覧は登録済みの値が表示されますここでは、（A-1）管きょ工（開削）を例にします。 ◎(A-1）管きょ工（開削）をクリックします。 ◎「複合単価条件の選択」画面が表示されます。ここでは新規作成を例にします。 ◎新規条件の作成にチェックを入れ、「OK」を押します。 ◎作成済みのものは「既存条件の表示」にチェック入れ OK をクリックすると表示されます。計算シートの操作①、②をご覧ください

(12)

12 計算シートの操作① ＜（A-10）付帯工を除く＞黄色のセルは選択セル、水色のセルは実数入力セルです ①都道府県名を選択します ②名称欄に名称を入力します（自由に入力ください。名称は条件名となります） ③管種から順次、必要事項を選択および入力します

(※) 「(A-1)管きょ工(開削)」、「(A-2)マンホール工」、「(A-4) 取付管およびます工」、及び「(A-8)立坑工」においてのみ、単位当たり内訳数量は表示されます。舗装番号はデフォルトで舗装①が登録されています。舗装条件を追加・修正する場合は、（A-10）付帯工を作成することで、舗装 ①～③まで選択することができます。単位当り単価が表示されます ①都道府県を選択します ②名称を入力します ③必要事項を入力しますメニューに戻る、計算結果一覧表示は右肩にあるメニューで操作します単位当り内訳数量が表示されます(※)

(13)

13 計算シートの操作②-1 ＜（A-10）付帯工のみ＞黄色のセルは選択セル、水色のセルは実数入力セルです ①都道府県名を選択します ②運搬距離を入力します ③必要数量を入力します ④区画線工は、「区画線の数量設定」ボタンをクリックし区画線設置工数量入力画面にて数量入力を行います ②運搬距離を入力します ①都道府県を選択します ③必要数量を入力します合計の価格が表示されます

(14)

14 計算シートの操作②-2 ＜（A-10）付帯工のみ＞ここでは、舗装構成を設定して価格を算出します。 ⑤「舗装①シート」を選択します舗装③シートまであります。舗装①等は、A-1 等での舗装番号となります。 ⑥歩車道区分、舗装構成を設定します舗装①にはデフォルトで設定されています。追加・修正可能です。 ⑦数量は、A-10 シートに入力します ①歩車道区分を入力します ②舗装構成を入力します価格が表示されます

(15)

15 Ⅲ．計算結果一覧を印刷する ◎計算画面の右肩のメニューの計算結果一覧をクリックします ◎計算結果一覧が表示されます ※（A-10）付帯工は、複数の条件が保存できません Ⅳ.間接工事費と一般管理費等を計算する ◎必要事項を入力すると間接工事費と一般管理費等が計算されます。 ※ 終了時に保存されません。保存をしたい場合は、名前を付けて保存します
