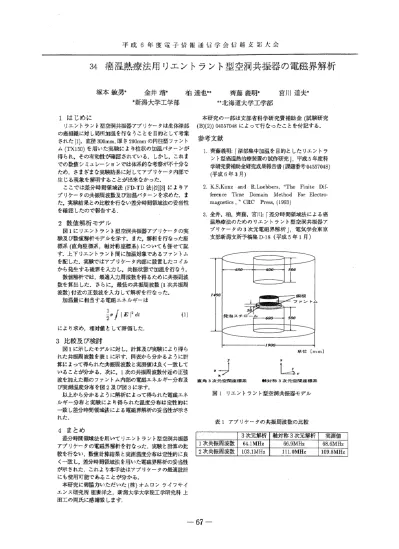

平成6年度電子情報通信学会信越支部大会

34癌温熱療法用リエントラント型空洞共振器の電磁界解析

1はじめに

塚本敏男*  金井靖*

      *新潟大学工学部

柏達也・*

 リエントランi型空洞共振器アプリケータは生体深部 の癌組織に対し局所加温を行なうことを目的として考案 された[ユ].直径30。㎜,厚さ200mmの円柱型ファント ム(TX 150)を用いた実験により柱状の加温パターンが 得られ,その有効性が確認されている.しかし,これま での数値シミュレーションでは体系的な考察が不十分な ため,さまざまな実験結果に対してアプリケータ内部で 生じる現象を解明することが出来なかった.

 ここでは差分時閾領域法(FD−TD法)[2][3]によリア プリケータの共振周波数及び加温パターンを求めた.ま た,実験結果との比較を行ない差分時間領域法の妥当性 を確認したので報告する,

2数値解析モデル

 図1にリエントラント型空洞共振器アプリケータの実 験及び数値解析モデルを示す.また,解析を行なった座 標系(直角座標系,軸対称座標系〉についても併せて記 す.上下リエントラント間に加温対象であるファンFム を配した.実験ではアプリケータ内部に設置したコイル から発生する磁界を入力し,共振状態で加温を行なう.

 数値解析では,最適λ力周波数を得るために共振周波 数を算出した.さらに,最低の共振周波数(1次共振周 波数)付近の正弦波を入力して解析を行なった.

 加温量に相当する電磁エネルギーは 1・/1El・dt

により求め,相対値として評価した,

(ユ)

3比較及び検討

 図1に示したモデルに対し,計算及び実験により得ら れた共振周波数を表1に示す.同表から分かるように計 算によって得られたi共振周波数と実測値は良く一致して

いることが分かる.次に,1次の共振周波数付近の正弦 波を加えた際のファントム内部の電磁エネルギー分布及 び実測温度分布を図2及び図3に示す.

 以上から分かるように解析によって得られた電磁エネ ルギー分布と実験により得られた温度分布は定性的に 一致し差分時間領域法による電磁界解析の妥当性が示さ れた.

4まとめ

 差分時聞領域法を用いてリエントラント型空洞共振器 アプリケータの電磁界解析を行なった,実験と計算の比 較を行ない,数値計算詰果と実測温度分布は定性的に良 く一致し,差分時間領域法を用いた電磁界解析の妥当性 が示された,これより本手法はアプリケータの最適設計 にも使用可能であることが分かる.

 本研究に御協力いただいた〔株)オムロンライフサイ エンス研究所鹿妻洋之,新潟大学大学院工学研究科上 田工の両氏に感謝致します,

  齊藤義明*  宮川道夫

**

k海道大学工学部

 本研究の一部は文部省科学研究費補助金(試験研究

(B)(2))04557048によって行なったことを付記する.

参考文献

ユ.齊藤義明:「深部集中加温を目的としたリエントラ  ント型癌温熱治療装置の試作研究」,平成5年度科  学研究費補助金研究成果報告書(課題番号04557048)

 (平成6年3月)

2.K.S.Kunz and R.Luebbers,も The Finite Dif−

 ference Time Domain Method F〈)r Electro−

 magnetics, , CRC Press,(1993)

3.金井,柏,齊藤,宮川:「差分時間領域法による癌  温熱療法のためのリエントラント型空洞共振器ア  プリケータの3次元電磁界解析」,電気学会東京  支部新潟支所予稿集D−18(平成5年1月)

          ・ジ

直角3次元空間座標系

単位 [mm]

   ぼ    L玉.

軸対称3次元空間座標系 図1リエントラント型空洞共振器モデル

表1アプリケータの共振周波数の比較

3次元解析 軸対称3次元解析 実測値 ユ次共振周波数 64,1MHz 66.9MHz 68.6MHz 2次共振周波数 103.IMHz U1.OMHz 109.8MHz

一67一

(2)

平成6年度電子情報通信学会信越支部大会

  

@ 

@ 

  

@ 

@ 

@ 

ヨ  α

Omm

      厚み方向評       目       乞    ¥径方向      壱         \・X

(a)電磁エネルギー分布(3次元解析)

  

@ 

@ 

@ 

@ 

≠p5⊂

      厚み方向目        乞   150mm       』        o     半径方向

         \       r

(b)電磁エネルギー分布(軸対称3次元解析)

      17.5℃

   (c>実測温度分布   図2計算及び実験結果

(比誘一電率73,導電率o.511s/m])

10.O℃

200mm

 厚み方向

300mm

  半径方向

       \x

(a)電磁エネルギー分布(3次元解析)

半径方向

  Z

Omm

厚み方向

        \

      「

(b)電磁エネルギー分布(軸対称3次元解析)

      20.5℃

   (c)実測温度分布  図3計算及び実験結果

(比誘電率73,導電率0,75[S/m])

     ヒ 鑛鐸魑■■㈱

一68一
