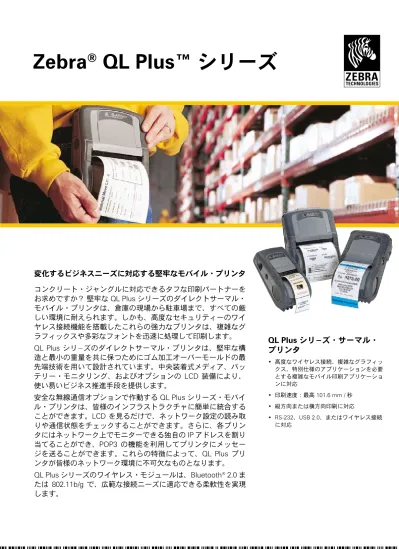

Zebra
®
QL Plus™ シリーズ
変化するビジネスニーズに対応する堅牢なモバイル・プリンタ
コンクリート・ジャングルに対応できるタフな印刷パートナーを
お求めですか？ 堅牢な QL Plus シリーズのダイレクトサーマル・
モバイル・プリンタは、倉庫の現場から駐車場まで、すべての厳
しい環境に耐えられます。しかも、高度なセキュリティーのワイ
ヤレス接続機能を搭載したこれらの強力なプリンタは、複雑なグ
ラフィックスや多彩なフォントを迅速に処理して印刷します。
QL Plus シリ−ズのダイレクトサーマル・プリンタは、堅牢な構
造と最小の重量を共に保つためにゴム加工オーバーモールドの最
先端技術を用いて設計されています。中央装着式メディア、バッ
テリー・モニタリング、およびオプションの LCD 装備により、
使い易いビジネス推進手段を提供します。
安全な無線通信オプションで作動する QL Plus シリーズ・モバイ
ル・プリンタは、皆様のインフラストラクチャに簡単に統合する
ことができます。LCD を見るだけで、ネットワーク設定の読み取
りや通信状態をチェックすることができます。さらに、各プリン
タにはネットワーク上でモニターできる独自の IP アドレスを割り
当てることができ、POP3 の機能を利用してプリンタにメッセー
ジを送ることができます。これらの特徴によって、QL Plus プリ
ンタが皆様のネットワーク環境に不可欠なものとなります。
QL Plus シリーズのワイヤレス・モジュールは、Bluetooth
®2.0 ま
たは 802.11b/g で、広範な接続ニーズに適応できる柔軟性を実現
します。
QL Plus シリ−ズ・サーマル・
プリンタ
高度なワイヤレス接続、複雑なグラフィッ
•
クス、特別仕様のアプリケーションを必要
とする複雑なモバイル印刷アプリケーショ
ンに対応
印刷速度：最高 101.6 mm / 秒
•
縦方向または横方向印刷に対応
•
RS-232、USB 2.0、またはワイヤレス接続
•
に対応
法執行での利用
電子違反切符
手書きによる違反切符に代えて、電子違反切符
システムと QL Plus プリンタを使用すれば、人
手を使ったデータ入力による遅れや間違いをな
くし、コストを削減します。
ディストリビューションでの利用
フォークリフトに装着して印刷
QL 420 Plus プリンタのモバイル・マウント・
オプションで、フォークリフトの運転者が製品
識別ラベル、ビン・ラベル、発送ラベルなどを
利用現場で印刷できます。出荷事務所にラベル
を取りに駆け戻る必要はありません。
ヘルスケアへの利用
標本用ラベル
ヘルスケア施設では、標本用のラベルをその
収集時点で印刷でき、また、バーコード付きラ
ベルを印刷して患者のカルテに使えますから、
危険な誤情報が発生する危険性を減らします。
小売り薬局用ラベル
小売の薬局は、薬局内のどこででも QL Plus を
使って処方薬をスキャンし、患者の情報をバー
コード付ラベルに印刷することができますか
ら、処方薬が間違って入れられる危険性を最小
限に抑えます。
小売店での利用
値付け
無線 LAN を通じて、製品がある場所で値下げ
ラベルを印刷し貼付することによって、小売り
業者は、不安定な市場変化に、より頻繁に対応
することができます。
棚ラベル
QL Plus を使って棚ラベルを必要に応じて 1 枚
でも何枚でも印刷できます。無駄をなくし効率
を高めます。
ルートアカウンティング
/
フィールドサービスでの利用
QL Plus プリンタを使用すれば、再出荷ラベル
やサービス証明ラベルの添付が必要な場所でラ
ベルの印刷ができます。
出荷・入荷での利用
受取証明
/在庫記録の更新
配達が届く度に、QL Plus で印刷されたバーコ
ード・ラベルを貼付して製品の到着を記録し、
全プロセスを通じてこれらのラベルをスキャン
することで追跡をすることができます。
製造業での利用
パレットのラベル付け
半端な数量の注文製品を取り出すためにパレッ
トを崩す場合、従業員は、その半端な数量の注
文製品にラベル付けし、パレットのラベルをリ
アルタイムで貼り直して在庫の正確さを維持す
ることができます。
アプリケーション
QL Plus シリーズのご紹介！
毎日接続できる、耐久設計！
市場におけるいかなるモバイル・プリン
タよりも多様な機能装備：
堅牢で軽量なプリンタ
過酷な条件に対応するゴム注入プラ
•
スチック・オーバーモールド設計
最高 1.524 m の落下ショックに何度
•
も耐え損傷を受けません
重量 0.907 kg 以下で無理なく持ち
•
運び
装着、即使用可能！
中央ロック式の用紙装着
•
バーを反転させるだけで、使い易い
•
剥離機能を発揮
現在のニーズと
未来の成長に対応する
柔軟なソフトウェアと通信
複雑なグラフィックス、フォント、
•
特注のアリケーションをサポート
USB によるケーブル経由の高速ファ
•
イル転送
現在または後でアップグレード可能
•
なワイヤレス
ワイヤレス・プロトコルに対する豊
•
富なサポート
ZPL
•
®、XML または EPL
TMコマンドを
使用することで、他の Zebra 製品ラ
インとの統合が容易
ワイヤレス・モバイルプリンタを
追加することで
固定式プリンタ環境を拡張。
Zebra QL Plus シリーズ・プリンタ
固定式の大型プリンタでは決して行けない場所、例えば それが小売店の売り場通路でも、病院の巡回中でも、あ るいは小売り薬局のカウンター上でも、51 mm ラベル、 チケット、およびレシートの印刷ができます。スマート な形状で 470 g と軽量のネットワーク対応可能なラベル/ レシート用モバイル・プリンタである QL 220 Plus は、 ストラップで固定するかクリップ留めすることで、移動 が容易です！最大印刷エリア
• 幅：48.0 mm • レシート長さ：連続 ラベル長さ：813 mm解像度
8 dots / mm (203 dpi)最高印刷速度
76.2 mm / 秒メモリ容量
16 MB RAM; 8 MB フラッシュ製品サイズ
• 幅：90.7 mm • 奥行き：75.2 mm • 高さ：181.6 mm (ベルト・クリップ無しで) • 重量 (バッテリー付き)：0.47 kgメディア仕様
ラベルと台紙幅：16.0 mm~55.4 mm 定評のある Zebra QL 320 Plus モバイル・プリンタは、最 高 76.2 mm までの印刷幅なら、柔軟な 802.11b/g 無線モ ジュールを初めて提供し、進化するニーズと無線の基準 を満たします。厳しい製造環境や出荷・入荷環境に耐え られる堅牢設計にお任せください。最大印刷エリア
• 幅：73.7 mm • レシート長さ：連続 ラベル長さ：813 mm解像度
8 dots / mm (203 dpi)最高印刷速度
101.6 mm / 秒メモリ容量
16 MB RAM; 8 MB フラッシュ製品サイズ
• 幅：116.8 mm • 奥行き：78.7 mm • 高さ：203.2 mm • 重量 (バッテリー付き)：748 gメディア仕様
ラベルと台紙幅：31.75 mm~79.2 mm Zebra の QL 420 Plus モバイル・プリンタで、101.6 mm ラベルないしレシートでの利用に、ワイヤレス印刷の柔 軟性を持たせてください。倉庫、流通、およびルートア カウンティングの厳しさに耐えるよう、堅牢に造られた QL 420 Plus は、フォークリフトや車での印刷を可能にす るモバイル装着のオプションを提供します。最大印刷エリア
• 幅：103.9 mm • レシート長さ：連続 ラベル長さ：813 mm解像度
8 dots / mm (203 dpi)最高印刷速度
76.2 mm / 秒メモリ容量
16 MB RAM; 8 MB フラッシュ製品サイズ
• 幅：152.4 mm • 奥行き：76.2 mm • 高さ：190.5 mm • 重量 (バッテリー付き)：907 gメディア仕様
ラベルと台紙幅：50.8 mm~104.6 mmQL 420 Plus™
QL 320 Plus™
QL 220 Plus™
Zebra QL Plus シリーズ・プリンタ
ワイヤレス接続
ニーズに最適なワイヤレス接続をお選びく
ださい
:
802.11b/g – 最新かつ最強の WLAN 接続
•
Bluetooth 2.0 – 低消費電力による近距
•
離接続
ケーブル接続 – 他のモバイルプリンタよ
•
りも多彩なターミナル接続
802.11i、VPN、および WPA/WPA2 など
•
の高度ワイヤレス・セキュリティー基
準に対応
Zebra は、アプリケーション・ニーズの
•
変更に応じてお客様の QL Plus プリンタ
をアップグレードすることが可能
高度な印刷機能
印刷可能 ASCII 文字による通信
•
メインフレーム、ミニ、PC ホスト互換
•
グラフィック、フォントラベルテンプレ
•
ート、フォーマットのダウンロード機能
指定フィールドでの自動シリアル番号
•
選択
フラッシュ・ファイルシステムの管理、
•
ファームウェアおよびアプリケーション
情報の取得、セキュリティおよびネーッ
トワーキングの設定、動作パラメータの
設定を管理する先進ユーティリティ
プログラム可能なオドメータ
•
電力制御
•
ケース
保護ケースを付けて QL Plus モバイル・プリンタをほこりや 雨から守ってください。追加の保護層を付け加えることで、 お求めいただいたプリンタは、最も厳しい条件にも対応でき ます。QL Plus スタンド
QL Plus シリーズ・モバイルプリンタのユーザーは、使わな い時にプリンタを置いてくスポットをご購入いただけます。 これらの便利なプリンタ・スタンドは、オプションを切り替 える時や、プリンタをプログラムする間にプリンタを置いて おける便利なスポットです。 ユーザーは、上記の QL 220 Plus でお分かりいただけるよう に、平面でプリンタを支えるキックスタンドをご注文いただ けます。このキックスタンドは、上向きに反転させて、持ち 運び用のハンドルとして使うこともできます。モ バ イ
ル・マウント
標準の QL 420 Plus モバイル・マウントキットを使えば、フ ォークリフトやトラックに取付台を置くことができ、移動中 に QL 420 Plus を簡単に収納しておけます。取り付け表面が 小さい場合は、柔軟性のある RAM マウント方式のハンディ ーマウント (Handi-Mount) をご注文いただけます。さらにフ ァンフォールド式のメディア・ビンをこの台に取り付けるこ とができ、QL 420 Plus のメディア容量を拡張できます。QL Plus シリーズ・リチウムイオン・チャージャー
ファスト・チャージャー：約 2~5 時間で一度に 1 台の QL Plus シリーズ・リチウムイオン・バッテリーを充電。 4 連チャージャー：約 2~5 時間で一度に 4 台までの QL Plus シリーズ・リチウムイオン・バッテリーを充電。モ バ イ
ル・メディア
Zebra は、Zebra プリンタで最高のパフォーマンスを確保で きるように特別設計された、既存および特製のレシート用 紙、ラベル、およびタグを提供します。特注オプションに は、透かし、事前印刷されたロゴ、および契約条件が含まれ ます。Zebra はまた、高品質の耐熱、防水、耐紫外線コーテ ィングにより、魅力的で信頼性の高い印刷を提供します。詳 細につきましては、最寄りの Zebra 認定リセラーにお問い合 わせになるか、+1 877 275 9327 までお電話ください。リチウムイオン・バッテリー
リチウムイオン (Li-Ion) 電池は、最新のモバイルバッテリー 技術であり、スペアをお持ちになることで、常に充電と準備 完了の状態を確保できます。モバイル・アクセサリー
その他所在地 米国：カリフォルニア、ジョージア、ロードアイランド、テキサス、ウィスコンシン ヨーロッパ：フランス、ドイツ、イタリア、オランダ、ポーラ ンド、スペイン、スウェーデン アジア太平洋：オーストラリア、中国、日本、インド、シンガポール、韓国 ラテンアメリカ：アルゼンチン、ブラ ジル、フロリダ (米国)、メキシコ アフリカ/中東： ロシア、南アフリカ、アラブ首長国連邦 GSA#: GS-35F-0268N P1026289 (4/10) *仕様は通告なく変更されることがあります。
©2010 ZIH Corp.すべての商品名と番号は Zebra の商標であり、Zebra、Zebra のロゴ、および ZPL は ZIH Corp. の登録商標です。全権所有。Bluetooth は Bluetooth SIG, Inc. の登録商標です。RAM は National Products, Inc.の 登録商標です。ThingMagic は ThingMagic, LLC.の登録商標です。UFST は Monotype Imaging, Inc. の商標であり、その他の国における登録商標です。GS1 DataBar は GS1 US., Inc. の商標です。その他の商標はすべて各々の 所有者の財産です。 www.zebra.com
標準機能
16 MB RAM / 8 MB フラッシュ・メモリ • 印刷方式：ダイレクトサーマル方式 • 過酷な条件に対応するゴム注入プラスチック・オー • バーモールド設計 LCD にある低バッテリー電圧表示ライトまたはゲー • ジによるバッテリー・モニター リチウムイオン・バッテリー • OpenACCESS • TM デザインとセンターロック式メデ ィア装填 Encore • ® および Cameo® のメディアとケーブルに対 する下位互換性 Label Vista • TM および Windows® のプリンタドライバ QuickFlip • TM ピールと提示モード 32-bit プロセッサ •動作特性
環境 動作温度：-15 • º C〜50º C 保管温度：-25 • º C〜70º C 動作時湿度：10%〜80% 結露なきこと • 保管時湿度：10%〜90% 結露なきこと • 防水性は IP14 基準に準拠し、オプションのソフトケ • ースでは IP54 相当 電気 7.4 V リチウムイオン・バッテリー (2.1 Ah QL 220 •Plus、QL 320 Plus；4.2 Ah QL 420 Plus) 外部チャージャー (オプション) • コミュニケーション・インタフェース機能 ワイヤレス・セキュリティー機能 (VPN ないし WPA/ • WPA2 のこと) 8 pin din (RS232C) • 選択可能なボーレート：9600〜115.2 Kbps • Xon/Xoff またはハードウェア・フロー制御 • Bluetooth (オプション) • ワイヤレス LAN (802.11b/g) • USB 2.0 • 規格認定 FCC および CE クラス B 適合、CSA 認定済み設計、CB スキーム・レポート、NOM 認定済み、C-Tick 認可
ZebraLink™ ソリューション
ソフトウェア ZebraDesigner • TM Pro ZebraNet • TM Bridge Enterprise Label Vista • Zebra Mobile SDK • プリンタ言語 & ファームウェア CPCL-Native • ZPL II-x.8 • EPL2 • XML • Wavelink Avalanche • ® 対応 Motorola • ® MSP 対応 FTP または ESFTP によりファイルのミラーリング •メディア特性
ラベル/レシート 最大ロールサイズ (外径)： • QL 220 Plus: 55.9 mm • QL 320 Plus/QL 420 Plus: 66.7 mm • コア・サイズ (QL 220/320/420 Plus): 交換可能 • 19.1 mm 或いは 34.9 mm タグレシートの厚さ：2.5 mil〜6.0 mil • ラベルの厚さ：2.5 mil〜6.5 mil • 用紙タイプ：ロールフィード、ダイカット、ライナ • ーレス、レシート、ファンフォールド (QL 420 Plus) 印刷の品質とプリンタの性能を最高なものにするには、 ZebraTM の純正用品をご使用くださいフォント
/グラフィックス/バーコード
フォントおよび文字セット 5 常駐フォント (拡大縮小及び回転可能) 12〜48 pt • Label Vista ソフトウェアからダウンロード可能な • ソフト・フォント 国際文字セット (オプション) • グラフィックス特長 グラフィック、ライン、ボックス描画機能；PCX 対応バーコード記号体系
1 次元バーコード：コード 39、コード 93、コード •128；Codabar、Interleaved 2-of-5；FIM Postnet、 UPC-A、UPC-E、2 & 5 デジット・アドオン； EAN-8、13、2 & 5 デジット・アドオン；MSI/ Plessey；UCC/EAN 128
2 次元バーコード：Aztec、Data Matrix、GS1 •
DataBarTM (RSS) ファミリー (12 バーコード)、
MaxiCode、PDF417、QR コード Monotype Imaging, Inc.のUFST® を含む
オプションおよびアクセサリー
802.11b/g WLAN (wireless local area network) • または Bluetooth 2..0 用紙幅自動感知機能 • ライナーレス印刷 • リチウムイオン・バッテリー予備パック • バッテリー・チャージャー (AC/DC) • インターナショナル文字セット • ファンフォールド・メディアビン (QL 420 Plus のみ) • モバイルマウント (QL 420 Plus のみ) • バッテリーエリミネーター • ソフトケース • キックスタンド • XML 対応アプリケーションおよびドキュメンテー • ションのユーティリティ CD
仕様一覧
*
国際本部／アメリカ地区本部 Zebra Technologies Corporation 333 Corporate Woods Parkway Vernon Hills, IL 60061-3109 U.S.A. 電話： +1 847 793 2600 または +1 800 423 0442 ファックス： +1 847 913 8766 Japan Office: 7F Hanzomon Duplex B's, 2-2-22 Kojimachi, Chiyoda-ku, Tokyo 102-0083, Japan 電話： +81.3.3511.8541 ファックス： +81.3.3511.8543 アジア太平洋地区本部Zebra Technologies Asia Pacific Pte Ltd 120 Robinson Road
#06-01 Parakou Building Singapore 068913
電話： +65 6858 0722 ファックス： +65 6885 0838
