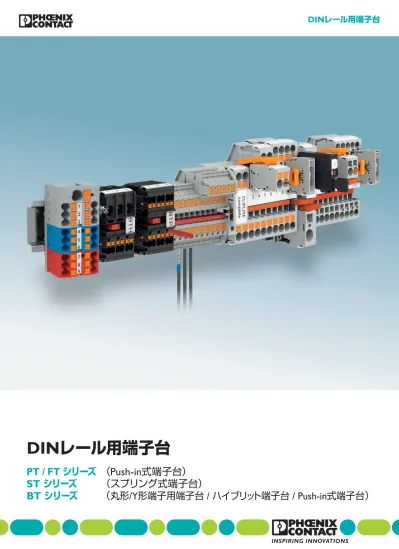

DINレール用端子台 2019改訂

DINレール用端子台

DIN

レール用端子台

PT / FT

シリーズ

（Push-in式端子台）

ST

シリーズ

（スプリング式端子台）

Push-in式/スプリング式端子台 PT、FT、STシリーズ

標準端子台

PT/FT/ST

MPT/MSB/MSDB

小型端子台

PTTB/FTTB/STTB

2段端子台

PT-3L/ST-3L

3段端子台

P.5

P.6

P.7

P.8

大電流用端子台

PTPOWER

側面接続端子台

PTV

PT-PE/FT-PE/ST-PE

アース端子台

MPT 1P/PT 1P/ST 1P

プラグ端子台

P.9

P.11

P.12

P.13

プラグ

PP-H/SP

Push-in式分岐ブロック

PIFIX

ピックオフ端子台

機能付き端子台

組立端子台付きボックス

P.14

・P.15

P.16

P.17

P.18

丸形/Y形端子用端子台 BTシリーズ

BTHシリーズ

BTPシリーズ

BT5.5/BT14/BT38シリーズ

P.21

P.22

P.23

アクセサリ

終端板

D-PT/D-ST

FBSブリッジバーシステム

記銘板 / プリンタ

チューブマーキング

フェルール用

P.25

P.26

P.27

P.28

終端止め

CLIPFIX

フェルール

DINレール

P.28

P.29

P.30

工具

圧着工具

ストリッパ

自動機器

P.31

P.31

P.32

その他

施工方法

P.33

目  次

PT / FT / ST

シリーズ

*1：当社イメージです。 *2：作業工数削減、スペース削減、保守・メンテナンス低減などを効率化と考えています。 ※バルーンの大きさは、製品バリエーションの豊富さを意味しています。

▋

Push-in

式

/

スプリング式端子台とねじ式端子台の比較

製品機能、バリエーション、作業性、規格などについてねじ式端子台と比較し、どのような優位性があるか

検討を行いました。その結果Push-in式端子台PTシリーズは最も優位性が高いと考えられます。

※グレー背景箇所はPTシリーズに比べ優位性が低いと考えられます。

接続方式       特長 フエニックス・コンタクト 他社

Push-in

式

Push-in

式 スプリング式 ねじ式端子台

PT

シリーズ プッシュボタン有

FT

シリーズ プッシュボタン無

ST

シリーズ 制御盤内の省スペース化 50%削減 50%削減 50%削減 設置面積が大きい 電線の接続作業工数削減 50%削減 50%削減 50%削減 熟練度が大きく影響 電線の接続作業方法 工具不要のPush-in式 工具不要のPush-in式 ⊖ドライバでワンタッチ ⊕ドライバでねじ締め 電線接続作業のための熟練度 熟練度不要 熟練度不要 作業者の上達スピードが早い 初心者と熟練者の差が大きい 電線接続時の増締め作業 増締め不要 増締め不要 増締め不要 増締め必須 ねじ締め付け後のマーキング必要 電線接続作業による疲労 挿し込むだけのため低疲労 挿し込むだけのため低疲労 ワンタッチ作業のため握力不要 ねじ締め時の継続的な握力必要 電線を外す時の工具選定 ⊕、⊖ドライバなどの選定不要_{ペン先でも脱着可能} ⊖ドライバ ⊖ドライバ ⊕、⊖ドライバ 電線接続後の定期メンテナンス メンテナンス不要 メンテナンス不要 メンテナンス不要 ねじの緩み確認 増締め必須 ねじ締め付け後のマーキング必要 電線接続後の導通確認 テストアダプタ使用可能_{テストポイント使用可能} テストアダプタ使用可能_{テストポイント使用可能} テストアダプタ使用可能 ねじ部にタッチ可能 作業時の感電対策 フィンガーセーフ構造 ドライバ使用時は感電注意 ドライバ使用時は感電注意 感電対策無し要注意 渡り配線の接続作業効率 ブリッジバーを挿し込むだけ ブリッジバーを挿し込むだけ ブリッジバーを挿し込むだけ 丸/Y端子で渡り配線作成、共締めの ため作業工数必要 製品バリエーション 2線式だけでなくプラグ端子台、断路端子台、熱電対端子台など用途に合わせた機能を備えた端子台が_{多数あります。最大8色のカラーバリエーション} 限定的用途の端子台のみ_黒色のみ マーキングと取付けの容易さ 9.5mm記銘板を上部から取付け可能 9.5mm記銘板を上部から取付け可能 6.2mm記銘板を上部から取付け可能 9.5mm記銘板を横からスライド取付け 端子台組立後の専用カバー カバー不要 カバー不要 カバー不要 専用カバー必要

海外規格の認定・準拠、取得状況 IEC, UL, CSA, CE, TUV, JIS,など IEC, UL, CSA, CE, TUV, JIS,など IEC, UL, CSA, CE, TUV, JIS,など JIS, UL、CSAが主

▋

各端子台の機能と効率化イメージ

*1

ねじ式端子台

STシリーズ

FTシリーズ

PTシリーズ

効率化

*2

機能

PT

シリーズは製品バリエーションが 豊富で高機能を有した端子台です。

Push-in

式

/

スプリング式端子台シリーズ

PT / FT / ST

シリーズ

基本情報

▋

部品構成

▋

基本種類

▋

製品サイズ

▋

型式説明

端子台を組み立てる際は下図を参考にしていただき、関連部品のページをご参照の上お選びください。

電線接続孔に１つの電線を挿入することを基本としているため、3つの種類をご用意しています。

使用条件に合わせてお選びください。

各端子台の仕様が記載されているサイズ記号につい

てご説明します。

各端子台の型式についてご説明します。

No.

製品名称

参照ページ

①

端子台

P. 5∼15

②

終端板

P. 25

③

終端止め

P. 28

④

記銘板

P. 27

⑤

ブリッジバー

P. 26

⑥

DINレール

P. 30

2線式（1対1）

3線式（1対2）

※弊社呼称：TWIN

4線式（2対2）

※弊社呼称：QUATTRO

L

W

H

PT 2,5-TWIN

無し

：2線式

TWIN

：3線式

QUATTRO ：4線式

電線の公称断面積

PT

：Push-in式端子台

FT

：Push-in式

（ボタン無し）

端子台

ST : スプリング式端子台

①

④

②

⑤

③

⑥

基本的な部品構成

※上図は当社専用組立端子台ソフト  「CLIPPROJECT」で作成 内部回路図 内部回路図 内部回路図 ：電線接続孔 ：ブリッジバー接続孔

PT / FT / ST

シリーズ

標準端子台

▋

概要

▋

製品仕様

最も多く使用される標準端

子台です。

電線サイズ、定格電圧/電流、

接 続 線 数をご確 認の上、お

選びください。

シリーズ 接続_線数 型式 製品番号 製品仕様 裸線接続時*1 剝線長さ

[mm]

発注単位

[

個

]

適合電線

[mm

2

]

定格 製品サイズ

[mm]

裸撚線 _{フェルール}スリーブ付 電圧

[V]

電流

[A]

W

H

L

PT

シリーズ 2線 PT 1,5/S 3208100 0.14∼1.5 0.14∼1 500 17.5 3.5 32 45 8（10） 50 PT 2,5 3209510 0.14∼2.5 0.14∼2.5 800 24 5.2 36.5 48.5 8（10） 50 PT 4 3211757 0.2∼4 0.25∼4 800 32 6.2 36.5 56 10（12） 50 PT 6 3211813 0.5∼6 0.5∼6 1000 41 8.2 43.5 57.7 12 50 PT 10 3212120 0.5∼10 0.5∼10 1000 57 10.2 50.5 67.7 18 50 PT 16 N 3212138 0.5∼16 0.5∼16 1000 76 12.2 52.6 75.4 18 50 3線 PT 1,5/S-TWIN 3208155 0.14∼1.5 0.14∼1 500 17.5 3.5 32 54 8（10） 50 PT 2,5-TWIN 3209549 0.14∼2.5 0.14∼2.5 800 24 5.2 36.5 60.5 8（10） 50 PT 4-TWIN 3211771 0.2∼4 0.25∼4 800 32 6.2 36.5 66.5 10（12） 50 PT 6-TWIN 3211929 0.5∼6 0.5∼6 1000 41 8.2 43.5 74.2 12 50 PT 10-TWIN 3208746 0.5∼10 0.5∼10 1000 57 10.2 50.5 88.9 18 50 PT 16-TWIN N 3208760 0.5∼16 0.5∼16 1000 76 12.2 52.6 100.2 18 25 4線 PT 1,5/S-QUATTRO 3208197 0.14∼1.5 0.14∼1 500 17.5 3.5 32 63.2 8（10） 50 PT 2,5-QUATTRO 3209578 0.14∼2.5 0.14∼2.5 800 24 5.2 36.5 72.2 8（10） 50 PT 2,5/S-QUATTRO 3211019 0.14∼1.5 0.14∼1.5 500 17.5 5.2 36.7 48.6 8（10） 50 PT 4-QUATTRO 3211797 0.2∼4 0.25∼4 800 32 6.2 36.5 77 10（12） 50 PT 6-QUATTRO 3212934 0.5∼6 0.5∼6 1000 41 8.2 43.5 90.5 12 50

FT

シリーズ 2線 FT 1,5/S 3271300 0.14∼1.5 0.14∼1 500 17.5 3.5 32 45 8（10） 50 FT 2,5 3270040 0.14∼2.5 0.14∼2.5 800 30 5.2 36.5 48.5 8（10） 50 FT 4 3271050  0.2∼4 0.25∼4 800 30 6.2 36.5 56 10（12） 50 FT 6 3270251 0.5∼6 0.5∼6 1000 41 8.2 43.5 57.7 12 50 3線 FT 1,5/S-TWIN 3271309 0.14∼1.5 0.14∼1 500 17.5 3.5 32 54 8（10） 50 FT 2,5-TWIN 3270050 0.14∼2.5 0.14∼2.5 800 24 5.2 36.5 60.5 8（10） 50 FT 4-TWIN 3271060  0.2∼4 0.25∼4 800 32 6.2 36.5 66.5 10（12） 50 FT 6-TWIN 3270260 0.5∼6 0.5∼6 1000 41 8.2 43.5 74.2 12 50 4線 FT 1,5/S-QUATTRO 3271317 0.14∼1.5 0.14∼1 500 17.5 3.5 32 63.2 8（10） 50 FT 2,5-QUATTRO 3270059 0.14∼2.5 0.14∼2.5 800 24 5.2 36.5 72.2 8（10） 50 FT 4-QUATTRO 3271070  0.2∼4 0.25∼4 800 32 6.2 36.5 77 10（12） 50 FT 6 -QUATTRO 3270269 0.5∼6 0.5∼6 1000 41 8.2 43.5 90.5 12 50

ST

シリーズ 2線 ST 1,5 3031076 0.08∼1.5 0.14∼1.5 500 17.5 4.2 36.5 48.5 10 50 ST 2,5 3031212 0.08∼2.5 0.14∼2.5 800 24 5.2 36.5 48.5 8（10） 50 ST 4 3031364 0.08∼4 0.14∼4 800 32 6.2 36.5 56 8（10） 50 ST 6 3031487 0.2∼6 0.25∼6 1000 41 8.2 43.5 69.5 12 50 ST 10 3036110 0.2∼10 0.25∼10 1000 57 10.2 50.3 71.5 18 50 ST 16 3036149 0.2∼16 0.25∼16 1000 76 12.2 51.5 80 18 50 ST 35 3036178 2.5∼35 2.5∼35 1000 125 16 59 100 25 10 3線 ST 1,5-TWIN 3031128 0.08∼1.5 0.14∼1.5 500 17.5 4.2 36.5 60.5 10 50 ST 2,5-TWIN 3031241 0.08∼2.5 0.14∼2.5 800 24 5.2 36.5 60.5 8（10） 50 ST 4-TWIN 3031393 0.08∼4 0.14∼4 800 32 6.2 36.5 71.5 8（10） 50 ST 6-TWIN 3036466 0.2∼6 0.25∼6 1000 41 8.2 43.5 90.5 12 50 ST 10-TWIN 3035288 0.2∼10 0.25∼10 1000 57 10.2 50.3 97 18 25 ST 16-TWIN 3035328 0.2∼16 0.25∼16 1000 76 12.2 51.5 107.8 18 25 4線 ST 1,5-QUATTRO 3031186 0.08∼1.5 0.14∼1.5 500 17.5 4.2 36.5 63.2 10 50 ST 2,5-QUATTRO 3031306 0.08∼2.5 0.14∼2.5 800 24 5.2 36.5 72 8（10） 50 ST 4-QUATTRO 3031445 0.08∼4 0.14∼4 800 32 6.2 36.5 72 8（10） 50 *1：フェルール使用時の剝線長さは、P. 29をご参照ください。（ ）内は裸線接続時の最大の剥線長さです。 *2：黄色マーカー部：PT 2,5シリーズおよびFT 2,5シリーズは、定格電流/電圧=24A/800Vで信号線の標準端子台として最適です。

・材 質

：PA（ポリアミド） UL94 V 0

・使用/保存温度 ：-40∼85℃ / -60∼130℃

・適用レール

：35mm幅（詳細はP. 30）

・推奨記銘板 ：PT, FT ･･･9.5mm幅（詳細はP. 27）

 ST ･･･････6.2mm幅（詳細はP. 27）

・対応規格

：JIS C 8201-7-1/ IEC 60947-7-1準拠

・その他規格

*1

：

_{u C V j P}

m

 

_y

l

_{F x}

PTB IECEx

など

・RoHS対応

：

 *1：製品により規格は異なります。

PT / FT / ST

シリーズ

小型端子台

▋

概要

▋

端子台の使用方法

▋

製品仕様

標準端子台に比べ、長さ（L）、

高さ（H）寸法が小さい小型

端子台です。

15mm幅のレールに装着します。

15mmレール取付けタイプ

シリーズ 接続_線数 挿入_位置 型式 製品番号 製品仕様 _{裸線接続時}*1 剝線長さ

[mm]

発注単位

[

個

]

適合電線

[mm

2

]

定格 製品サイズ

[mm]

裸撚線 フェルール 電圧

[V]

電流

[A]

W

H

L

PT

シリーズ 2線 上面 MPT 1,5/S 3248100 0.14∼1.5 0.14∼1 500 17.5 3.5 28.1 33.55 8（10） 50 MPT 2,5 3248125 0.14∼2.5 0.14∼2.5 500 24 5.2 32.3 36 8（10） 50

ST

シリーズ 2線 上面 MSB 2,5 3244012 0.08∼2.5 0.14∼2.5 800 24 5.2 30 32 8 50 側面 MSBV 2,5 3249017 0.08∼2.5 0.14∼2.5 800 24 5.2 30 32 8 50 4線 上面 MSDB 2,5 3244216 0.08∼2.5 0.14∼2.5 800 24 10.4 30 32 8 50 側面 MSDBV 2,5 3249143 0.08∼2.5 0.14∼2.5 800 24 10.4 30 32 8 50 *1：フェルール使用時の剝線長さは、P. 29をご参照ください。（ ）内は裸線接続時の最大の剥線長さです。

ねじ取付けフランジタイプ［M3ねじ適応（ねじは付属していません）］

シリーズ 接続_線数 挿入_位置 型式 製品番号 製品仕様 _{裸線接続時}*1 剝線長さ

[mm]

発注単位

[

個

]

適合電線

[mm

2

]

定格 製品サイズ

[mm]

裸撚線 フェルール 電圧

[V]

電流

[A]

W

H

L

MSB

シリーズ 2線 上面 MSB 2,5-M 3244067 0.08∼2.5 0.14∼2.5 800 24 5.2 22 32 8 50 MSB 2,5-F *2 3244041 0.08∼2.5 0.14∼2.5 800 24 5.2 22 32 8 50 側面 MSBV 2,5-M 3249062 0.08∼2.5 0.14∼2.5 800 24 5.2 22 32 8 50 MSBV 2,5-F *2 3249059 0.08∼2.5 0.14∼2.5 800 24 5.2 22 32 8 50 4線 上面 MSDB 2,5-M 3244258 0.08∼2.5 0.14∼2.5 800 24 10.4 22 32 8 50 MSDB 2,5-F *2 3244232 0.08∼2.5 0.14∼2.5 800 24 10.4 22 32 8 50 側面 MSDBV 2,5-M 3249198 0.08∼2.5 0.14∼2.5 800 24 10.4 22 32 8 50 MSDBV 2,5-F *2 3249172 0.08∼2.5 0.14∼2.5 800 24 10.4 22 32 8 50 *1：フェルール使用時の剝線長さは、P. 29をご参照ください。 *2：ねじ取付け用のフランジ付き端子台です。末尾が“-M”の端子台と組み合わせてご使用ください。

マウント取付けタイプ［取付孔：φ3.5mm、板厚：0.6∼1.5mm］

シリーズ 接続_線数 挿入_位置 型式 製品番号 製品仕様 _{裸線接続時}*1 剝線長さ

[mm]

発注単位

[

個

]

適合電線

[mm

2

]

定格 製品サイズ

[mm]

裸撚線 フェルール 電圧

[V]

電流

[A]

W

H

L

ST

シリーズ 2線 上面 MSB 2,5-RZ 3244164 0.08∼2.5 0.14∼2.5 800 24 5.2 22 32 8 50 4線 MSDB 2,5-RZ 3244339 0.08∼2.5 0.14∼2.5 800 24 10.4 22 32 8 50 *1：フェルール使用時の剝線長さは、P. 29をご参照ください。

レール取付けタイプ

■ PTシリーズ

■ MSBシリーズ

［渡り配線をする時は、電線接続孔にEBブリッジバーを挿入します。電線とブリッジバーは共締めできません。］

マーキングの下に

ブリッジバーが

入ります。

2線式

（上面接続）

4線式

（上面接続）

挿入方向

・上面

・側面：型式に

 "V"付き

マウントタイプ

ねじ取付けタイプ

側面 取付孔：φ3.5mm 板厚：0.6∼1.5mm M3ねじ適応 （ねじは付属していません） 上面 内部回路図 内部回路図 内部回路図

・材 質

：PA（ポリアミド） UL94 V 0

・使用/保存温度 ：-40∼85℃ / -60∼130℃

・適用レール

：15mm幅（詳細はP. 30）

・推奨マーキング ：詳細はP. 28をご参照ください。

・対応規格

：JIS C 8201-7-1/ IEC 60947-7-1準拠

・その他規格

*1

：

_{u C P}

など

・RoHS対応

：

 *1：製品により規格は異なります。

PT / FT / ST

シリーズ

2

段端子台

▋

概要

▋

上段と下段接続用アクセサリ

（

PT

シリーズ、

FT

シリーズ用）

縦方向ブリッジバー

▋

製品仕様

幅方向のスペースを小さくしたい時に有効な2段端子台です。

上段と下段は接続していません。

※上段と下段はアクセサリによって接続することができます。

・材 質

：PA（ポリアミド） UL94 V 0

・使用/保存温度 ：-40∼85℃ / -60∼130℃

・適用レール

：35mm幅（詳細はP. 30）

・推奨記銘板 ：PT, FT ･･･9.5mm幅（詳細はP. 27）

 ST ･･･････6.2mm幅（詳細はP. 27）

・対応規格

：JIS C 8201-7-1/ IEC 60947-7-1準拠

・その他規格

*1

：

_{u C V j P}

m

 

_y

l

_{F x}

PTB IECEx

など

・RoHS対応

：

 *1：製品により規格は異なります。

2段端子台

シリーズ 接続_線数 型式 製品番号 製品仕様 裸線接続時*1 剝線長さ

[mm]

発注単位

[

個

]

適合電線

[mm

2

]

定格 製品サイズ

[mm]

裸撚線 _{フェルール}スリーブ付 電圧

[V]

電流

[A]

W

H

L

PT

シリーズ 4線 上段×2 下段×2 PTTB 1,5/S 3208511 0.14∼1.5 0.14∼1 500 16 3.5 42.6 65.4 8（10） 50 PTTB 2,5 3210567 0.14∼2.5 0.14∼2.5 500 22 5.2 47.5 68 8（10） 50 PTTB 4 3211786 0.2∼4 0.25∼4 500 28 6.2 47.5 83.5 10（12） 50

FT

シリーズ 4線 上段×2 下段×2 FTTB 1,5/S 3271326  0.14∼1.5 0.14∼1 500 16 3.5 42.6 65.4 8（10） 50 FTTB 2,5 3270067  0.14∼2.5 0.14∼2.5 500 22 5.2 47.5 68 8（10） 50 FTTB 4 3271080 0.2∼4 0.25∼4 500 28 6.2 47.5 83.5 10（12） 50

ST

シリーズ 4線 上段×2 下段×2 STTB 1,5 3031157 0.08∼1.5 0.14∼1.5 500 17.5 4.2 47.5 67.5 10 50 STTB 2,5 3031270 0.08∼2.5 0.25∼2.5 500 22 5.2 47.5 67.5 8（10） 50 STTB 4 3031429 0.08∼4 0.14∼4 500 30 6.2 47.5 83.5 8（10） 50 6線 上段×3 下段×3 STTB 2,5-TWIN 3038516 0.08∼2.5 0.14∼2.5 500 22 5.2 47.5 91.5 8（10） 50 *1：フェルール使用時の剝線長さは、P. 29をご参照ください。（ ）内は裸線接続時の最大の剥線長さです。

2段端子台 アングルタイプ

シリーズ 接続_線数 型式 製品番号 製品仕様 裸線接続時*1 剝線長さ

[mm]

発注単位

[

個

]

電線サイズ

[mm]

定格 製品サイズ

[mm]

裸撚線 _{フェルール}スリーブ付 電圧

[V]

電流

[A]

W

H

L

PT

シリーズ 4線 上段×2 下段×2 PTTBS 1,5/S 3214657 0.14∼1.5 0.14∼1 500 16 3.5 48.2 78.8 8（10） 50 PTTBS 2,5 3209604 0.14∼2.5 0.14∼2.5 500 24 5.2 55 78 8（10） 50 6線 上段×3 下段×3 PTTBS 2,5-TWIN 3210600 0.14∼2.5 0.14∼2.5 500 24 5.2 55 111.8 8（10） 50 8線 上段×4 下段×4 PTTBS 2,5-QUATTRO 3210609 0.14∼2.5 0.14∼2.5 500 24 5.2 55 115.2 8（10） 50 4線 上段×2 下段×2 PTTBS 4 3211832 0.2∼4 0.25∼4 500 28 6.2 54.5 96 8（12） 50

ST

シリーズ 4線 上段×2 下段×2 STTBS 2,5 3038464 0.08∼2.5 0.25∼2.5 500 26 5.2 55 78 8（10） 50 STTBS 4 3031429 0.08∼4 0.14∼4 500 30 6.2 47.5 83.5 8（10） 50 型式 製品番号 適応端子台 発注単位

_[

_個

_]

FBS 1,5/S-PV 3216263 PTTB 1,5/S、FTTB 1,5/S 10 FBS-PV 3032185 PTTB 2,5、FTTB 2,5_{PTTB 4、FTTB 4} 50 ※STシリーズには適用できません。 基本内部回路図 ブリッジバー挿入時内部回路図

PT / FT / ST

シリーズ

3

段端子台および多段式端子台

▋

概要

▋

上段と中段、中段と下段用アクセサリ

（

PT

シリーズ）

_{縦方向ブリッジバー}

▋

製品仕様

幅方向のスペースを小さくし

たい時に有 効な3段 端 子台

です。

上段、中段、下段とも接続し

ていません。

※上段と中段、中段と下段は、

 アクセサリによって接続する

 ことができます。

シリーズ 接続_線数 型式 製品番号 製品仕様 裸線接続時*1 剝線長さ

[mm]

発注単位

[

個

]

適合電線

[mm

2

_]

_{定格 製品サイズ}

_[mm]

裸撚線 _{フェルール}スリーブ付 電圧

[V]

電流

[A]

W

H

L

PT

シリーズ 6線 上段×2 中段×2 下段×2 PT 1,5/S-3L 3213713 0.14∼1.5 0.14∼1.5 500 15 3.5 53.2 97.2 8（10） 50 PT 2,5-3L 3210499 0.14∼2.5 0.14∼2.5 500 20 5.2 58 102 8（10） 50

ST

シリーズ 6線 上段×2 中段×2 下段×2 ST 2,5-3L 3036042 0.08∼2.5 0.14∼2.5 500 20 5.2 58 99.5 8（10） 50 *1：フェルール使用時の剝線長さは、P. 29をご参照ください。（ ）内は裸線接続時の最大の剥線長さです。 型式 製品番号 適応端子台 発注単位

_[

_個

_]

FBS 1,5/S-PV 3216263 PT 1,5/S-3L 10 FBS-PV 3032185 PT 2,5-3L 50 ※STシリーズには適用できません。 内部回路図 ブリッジバー挿入時内部回路図

・材 質

：PA（ポリアミド） UL94 V 0

・使用/保存温度 ：-40∼85℃ / -60∼130℃

・適用レール

：35mm幅（詳細はP. 30）

・推奨記銘板 ：9.5mm幅（詳細はP. 27）

・対応規格

：JIS C 8201-7-1/ IEC 60947-7-1準拠

・その他規格

*1

：

_u

・RoHS対応

：

▋

製品仕様

▋

概要

4段、8段の端子台で、最大32

線を接 続 可能です。長さは

100mmのためスペースが限

られて配線の多い制御盤に

最適です。海外のマーシャリ

ング盤によく使用されます。

シリーズ 接続_線数 型式 製品番号 製品仕様 裸線接続時*1 剝線長さ

[mm]

発注 単位

[

個

]

色 電線サイズ

[mm]

定格 製品サイズ

[mm]

本体 _挿入口電線 裸撚線 _{フェルール}スリーブ付 電圧

[V]

電流

[A]

W

H

L

PT

シリーズ 4段 16線 PTRV 4 /WH 3270115 灰 白 0.14∼1.5 0.14∼1.5 250 10 8.3 64 55.5 8（10） 10 PTRV 4 /RD 3270121 灰 赤 0.14∼1.5 0.14∼1.5 250 10 8.3 64 55.5 8（10） 10 PTRV 4 BU/BU 3270118 青 青 0.14∼1.5 0.14∼1.5 250 10 8.3 64 55.5 8（10） 10 PTRV 4 BU/WH 3270119 青 白 0.14∼1.5 0.14∼1.5 250 10 8.3 64 55.5 8（10） 10 PTRV 4 BU/RD 3270120 青 赤 0.14∼1.5 0.14∼1.5 250 10 8.3 64 55.5 8（10） 10 8段 32線 PTRV 8 /WHRD 3270133 灰 白赤 0.14∼1.5 0.14∼1.5 250 8 8.3 100 87.5 8（10） 10 PTRV 8 /RDWH 3270137 灰 赤白 0.14∼1.5 0.14∼1.5 250 8 8.3 100 87.5 8（10） 10 PTRV 8 BU/BU 3270136 青 青 0.14∼1.5 0.14∼1.5 250 8 8.3 100 87.5 8（10） 10 PTRV 8 BU/WHRD 3270134 青 白赤 0.14∼1.5 0.14∼1.5 250 8 8.3 100 87.5 8（10） 10 PTRV 8 BU/RDWH 3270135 青 赤白 0.14∼1.5 0.14∼1.5 250 8 8.3 100 87.5 8（10） 10 *1：フェルール使用時の剝線長さは、P. 29をご参照ください。（ ）内は裸線接続時の最大の剥線長さです。

・材 質

：PA（ポリアミド） UL94 V 0

・使用/保存温度 ：-40∼85℃ / -60∼130℃

・適用レール

：35mm幅（詳細はP. 30）

・推奨記銘板 ：PT ･･･9.5mm幅（詳細はP. 27）

 ST ･･･6.2mm幅（詳細はP. 27）

・対応規格

：JIS C 8201-7-1/ IEC 60947-7-1準拠

・その他規格

*1

：

_{u C V j P}

m

 

_y

l

F x

など

・RoHS対応

：

 *1：製品により規格は異なります。

PT / FT / ST

シリーズ

大電流用端子台

▋

概要

▋

PTPOWER

シリーズのカラーバリエーション、アース端子台など

▋

製品仕様

動力系大電流用端子台

1極ごとの端子台だけでなく、

3相、中性線や接地線をセッ

トにした端子台もあります

ので、お問い合わせください。

・材 質

：PA（ポリアミド） UL94 V 0

・使用/保存温度 ：-40∼85℃ / -60∼130℃

・適用レール

  PTPOWER 35, 50, ST35 ：幅35mm、高さ7.5mm

  PTPOWER 95, 150

：幅35mm、高さ15mm

（詳細はP. 30）

・推奨記銘板 ：PT ･･･9.5mm幅（詳細はP. 27）

 ST ･･･6.2mm幅（詳細はP. 27）

・対応規格

：JIS C 8201-7-1/ IEC 60947-7-1

 旧JIS C 2811（NECA C 2811）準拠

・その他規格

*1

：

_{u P}

など

・RoHS対応

：

 *1：製品により規格は異なります。 シリーズ 接続_線数 取付方法 型式 製品番号 製品仕様 裸線接続時*1 剝線長

[mm]

発注単位

[

個

]

適合電線

[mm

2

_]

_{定格 製品サイズ}

_[mm]

裸撚線 フェルール 電圧

_[V]

電流

_[A]

W

H

L

PT

シリーズ 2線 DINレール PTPOWER 35 3212064 6-35 6-35 1000 125 16 69,7 （NS 7,5） 91.6 25 10 PTPOWER 50 3260050 10-70 10-50 1500 150 20 97,5 （NS 7,5） 101 30 10 PTPOWER 95 3260100 25-95 25-95 1500 232 25 _{（NS 15）}108,7 105.5 40 10 PTPOWER 150 3215000 50-150 50-95*2 1500 309 31 117,2 （NS 15） 116.4 40 10 直付け PTPOWER 35-F 3212078 6-35 6-35 1000 125 16 68,3 120.2 25 10 PTPOWER 50-F 3260061 10-70 10-50 1500 150 20 96,0 136.1 30 10 PTPOWER 95-F 3260133 25-95 25-95 1500 232 25 99,8 139.1 40 10 PTPOWER 150-F 3215030 50-150 50-95*2 1500 309 31 108,2 150.0 40 10

ST

シリーズ 2線 DINレール ST 35 3036178 2.5-35 2.5-35 1000 125 16 59 100 25 10 *1：フェルール使用時の剝線長さは、P. 29をご参照ください。 内部回路図

用途に合わせたカラーバリエーション、アース端子台、組立端子台もご用意しております。お問い合わせください。

黒/黄色端子台

青色端子台

グレー端子台

カラーラインアップ

組立端子台

3極端子台

導通確認用

テストポイント

アース端子台

PT / FT / ST

シリーズ

▋

分岐用プラグ（PTPOWER 50, PTPOWER 95, PTPOWER 185用）

▋

Push-in式PTPOWERシリーズの施工例

シリーズ 型式 製品番号 製品仕様 裸線接続時*1 剝線長さ

[mm]

発注単位

[

個

]

適合電線

[mm

2

_]

_{定格 製品サイズ}

_[mm]

裸撚線 _{フェルール}スリーブ付 電圧

_[V]

電流

_[A]

W

H

L

PT

シリーズ AGK 10-PTPOWER 3260145 0.5-10 0.5-10 1500 57 18.5 - 35 18 10 *1：フェルール使用時の剝線長さは、P. 29をご参照ください。

電線接続、分岐プラグ、渡り配線金具の施工例

①分岐プラグを挿入する

 ドライバを挿入する

①DINレールに引っ掛ける

③電線を挿入する

④ドライバを挿入する

⑦レバーを戻して電線を取り外す

⑧取り外し完了

カチッと音が鳴るまでレバーを戻し、 隙間がないことをご確認ください。 レバーの戻しが足らないと、左図赤 枠の端子台のようにスプリングが下 りている状態となります。 緑枠の端子台は正しくレバーが戻っ ている状態です。

②端子台を押して取り付ける

⑤レバーを倒す

⑥接続完了

②ドイラバを使用し

 レバーをプラグに挿入

④電線を挿入する

⑤電線接続完了

⑥ドライバで電線取り外し

➡

➡

➡

➡

_➡

_➡

➡➡

①渡り配線金具を

 挿入する

②接続完了

 渡り金具が端子台の溝に

 入っていることを確認する

➡

➡

➡ ➡

➡

➡

➡ ➡

➡

➡

③プラグ接続完了

剥き線長さ：P. 9の剝線長参照

ポイント

PT / FT / ST

シリーズ

信頼性の高いPush-in接続

3線式の構造

4線式の構造

線番も見やすく、すっきり配線

側面接続端子台

▋

概要

▋

製品仕様

信 頼性 Push - in式 端 子台に

「側面接続タイプ」が登場し

ました。

高 さ に 余 裕 の な い ア プ リ

ケーションでも、工具不要で

簡単接続が可能。

側面からの接続のため、丸/

Y圧着端子台からの置き換え

も容易。

線番も見やすく、すっきり配

線が可能。

・材 質

：PA（ポリアミド） UL94 V0

・使用/保存温度 ：-40∼85℃ / -60∼130℃

・適用レール

：35mm幅、15mm幅（詳細はP. 30）

・推奨記銘板 ：9.5mm幅 （詳細はP.27)

・対応規格

：JIS C 8201-7-1/IEC 60947-7-1準拠

・その他規格

*1

：

EAC

・RoHS対応

：

シリーズ 接続_線数 型式 製品番号 製品仕様 裸線接続時*1 剝線長

[mm]

発注単位

[

個

]

適合電線

[mm

2

_]

_{定格 製品サイズ}

_[mm]

裸撚線 _{フェルール}スリープ付 電圧

[V]

電流

[A]

W

H

*2

L

PTV

シリーズ 2線 PTV 2,5 1078960 0.14∼2.5 0.14∼2.5 24 800 5.2 36.5 50.8 8（10） 50 3線 PTV 2,5-TWIN 1078966 0.14∼2.5 0.14∼2.5 24 800 5.2 46.9 60 8（10） 50 4線 PTV 2,5-QUATTRO 1078999 0.14∼2.5 0.14∼2.5 24 800 5.2 46.9 69.2 8（10） 50 *1：フェルール使用時の剝線長さは、P.29をご参照ください。（ ）内は裸線接続時の最大の剝線長さです。 *2：NS35 × 7.5 DINレール取付け時の高さ

Designed by PHOENIX CONTACT

PT / FT / ST

シリーズ

アース端子台

▋

概要

▋

製品仕様

各端子台に合わせたアース

端子台があります。

下表に載せていないアース

端子台もありますので、お問

い合わせください。

※IEC規格により、端子台の

 色は緑/黄色に規定されて

 います。

シリーズ 接続線数 型式 製品番号 製品仕様 裸線接続時*1 剝線長さ

[mm]

発注単位

[

個

]

適合電線

[mm

2

_]

_{製品サイズ}

_[mm]

裸撚線 _{フェルール}スリーブ付

W

H

L

PT

シリーズ 2線 PT 1,5/S-PE 3208139 0.14∼1.5 0.14∼1 3.5 32 45 8（10） 50 PT 2,5-PE 3209536 0.14∼2.5 0.14∼2.5 5.2 36.5 48.5 8（10） 50 PT 4-PE 3211766 0.2∼4 0.25∼4 6.2 36.5 56 10（12） 50 PT 6-PE 3211822 0.5∼6 0.5∼6 8.2 43.5 57.7 12 50 PT 10-PE 3212131 0.5∼10 0.5∼10 10.2 50.5 67.7 18 50 PT 16 N-PE 3212147 0.5∼16 0.5∼16 12.2 52.6 75.4 18 50 PTPOWER 95-PE 3260106 25-95 25-95 25 108.7 105.5 40 10 PTV 2,5-PE 1078963 0.14∼2.5 0.14∼2.5 5.2 36.5 50.8 8（10） 50 3線 PT 1,5/S-TWIN-PE 3208171 0.14∼1.5 0.14∼1 3.5 32 54 8（10） 50 PT 2,5-TWIN-PE 3209565 0.14∼2.5 0.14∼2.5 5.2 36.5 60.5 8（10） 50 PT 4-TWIN-PE 3211780 0.2∼4 0.25∼4 6.2 36.5 66.5 10（12） 50 PT 6-TWIN-PE 3211498 0.5∼6 0.5∼6 8.2 43.5 74.2 12 50 PT 10-TWIN-PE 3208745 0.5∼10 0.5∼10 10.2 50.5 88.9 18 50 PT 16-TWIN N-PE 3208786 0.5∼16 0.5∼16 12.2 52.6 100.2 18 25 PTV 2,5-TWIN-PE 1078991 0.14∼2.5 0.14∼2.5 5.2 46.9 60 8（10） 50 4線 PT 1,5/S-QUATTRO-PE 3208333 0.14∼1.5 0.14∼1 3.5 32 63.2 8（10） 50 PT 2,5-QUATTRO-PE 3209594 0.14∼2.5 0.14∼2.5 5.2 36.5 72.2 8（10） 50 PT 4-QUATTRO-PE 3211809 0.2∼4 0.25∼4 6.2 36.5 77 10（12） 50 PT 6-QUATTRO-PE 3212950 0.5∼6 0.5∼6 8.2 43.5 90.5 12 50 PTV 2,5-QUATTRO-PE 1079012 0.14∼2.5 0.14∼2.5 5.2 46.9 69.2 8（10） 50

FT

シリーズ 2線 FT 1,5/S-PE 3271305 0.14∼1.5 0.14∼1 3.5 32 45 8（10） 50 FT 2,5-PE 3270047  0.14∼2.5 0.14∼2.5 5.2 36.5 48.5 8（10） 50 FT 4-PE 3271055  0.2∼4 0.25∼4 6.2 36.5 56 10（12） 50 FT 6-PE 3270257 0.5∼6 0.5∼6 8.2 43.5 57.7 12 50 3線 FT 1,5/S-TWIN-PE 3271314 0.14∼1.5 0.14∼1 3.5 32 54 8（10） 50 FT 2,5-TWIN-PE 3270056  0.14∼2.5 0.14∼2.5 5.2 36.5 60.5 8（10） 50 FT 4-TWIN-PE 3271065  0.2∼4 0.25∼4 6.2 36.5 66.5 10（12） 50 FT 6-TWIN-PE 3270266 0.5∼6 0.5∼6 8.2 43.5 74.2 12 50 4線 FT 1,5/S-QUATTRO-PE 3271323 0.14∼1.5 0.14∼1 3.5 32 63.2 8（10） 50 FT 2,5-QUATTRO-PE 3270065  0.14∼2.5 0.14∼2.5 5.2 36.5 72.2 8（10） 50 FT 4-QUATTRO-PE 3271075  0.2∼4 0.25∼4 6.2 36.5 77 10（12） 50 FT 6-QUATTRO-PE 3270275 0.5∼6 0.5∼6 8.2 43.5 90.5 12 50

ST

シリーズ 2線 ST 1,5-PE 3031513 0.08∼1.5 0.14∼1.5 4.2 36.5 48.5 10 50 ST 2,5-PE 3031238 0.08∼2.5 0.14∼2.5 5.2 36.5 48.5 8（10） 50 ST 4-PE 3031380 0.08∼4 0.14∼4 6.2 36.5 56 8（10） 50 ST 6-PE 3031500 0.2∼6 0.25∼6 8.2 43.5 69.5 12 50 ST 10-PE 3036136 0.2∼10 0.25∼10 10.2 50.3 71.5 18 50 ST 16-PE 3036165 0.2∼16 0.25∼16 12.2 51.5 80 18 50 ST 35-PE 3036194 2.5∼35 2.5∼35 16 59 100 25 10 3線 ST 1,5-TWIN-PE 3031144 0.08∼1.5 0.14∼1.5 4.2 36.5 60.5 10 50 ST 2,5-TWIN-PE 3031267 0.08∼2.5 0.14∼2.5 5.2 36.5 60.5 8（10） 50 ST 4-TWIN-PE 3031416 0.08∼4 0.14∼4 6.2 36.5 71.5 8（10） 50 ST 6-TWIN-PE 3036482 0.2∼6 0.25∼6 8.2 43.5 90.5 12 50 ST 10-TWIN-PE 3035302 0.2∼10 0.25∼10 10.2 50.3 97 18 25 ST 16-TWIN-PE 3035344 0.2∼16 0.25∼16 12.2 51.5 107.8 18 25 4線 ST 1,5-QUATTRO-PE 3031209 0.08∼1.5 0.14∼1.5 4.2 36.5 72 10 50 ST 2,5-QUATTRO-PE 3031322 0.08∼2.5 0.14∼2.5 5.2 36.5 72 8（10） 50 ST 4-QUATTRO-PE 3031461 0.08∼4 0.14∼4 6.2 36.5 87 8（10） 50 *1：フェルール使用時の剝線長さは、P. 29をご参照ください。（ ）内は裸線接続時の最大の剥線長さです。

豆 知 識

アース端子台はレールにかみ込む設計になっています。IEC規格だけでなく、JISでも

_{このアース方針が認可されていますので、接地方法の大幅改善を図ることができます。}

端子台とレールを導通させるため、スチール製またはアルマイト処理がされていない

アルミ製レールをご使用ください。

・材 質

：PA（ポリアミド） UL94 V 0

・使用/保存温度 ：-40∼85℃ / -60∼130℃

・適用レール

：35mm幅（詳細はP. 30）

・推奨記銘板 ：PT, FT ･･･9.5mm幅

（詳細は

P. 27

）

 ST ･･･････6.2mm幅

（詳細は

P. 27

）

・対応規格

：JIS C 8201-7-2/ IEC 60947-7-2準拠

・その他規格

*1

：

_{u C V P}

m

 

_y

l

_{F x}

PTB IECEx

など

・RoHS対応

：

 *1：製品により規格は異なります。

PT / FT / ST

シリーズ

プラグ端子台

▋

概要

▋

製品仕様

現場配線を正確に素早く作業できます。

プラグと組み合わせてご使用ください。

※コーディングキーによる誤配線防止機能付き

コーディング / 誤配線防止

_{ラッチ / 脱落防止}

ラッチ1極

ラッチ2極

プラグカバー

シリーズ 接続_線数 型式 製品番号 製品仕様 裸線接続時*1 剝線長さ

[mm]

発注単位

[

個

]

適合電線

[mm

2

_]

_{定格 製品サイズ}

_[mm]

裸撚線 _{フェルール}スリーブ付 電圧

[V]

電流

[A]

W

H

L

PT

シリーズ 2線 MPT 1,5/S/1P*2 3248115 0.14∼1.5 0.14∼1 500 17.5 3.5 28.1 33.55 8（10） 50 PT 1,5/S/1P 3208582 0.14∼1.5 0.14∼1 500 17.5 3.5 32 46 8（10） 50 PT 2,5/1P 3210033 0.14∼2.5 0.14∼2.5 500 24 5.2 36.5 48.5 8（10） 50 PT 4/1P 3211937 0.2∼4 0.25∼4 800 32 6.2 36.5 56 10（12） 50 PT 6/1P 3061758 0.5∼6 0.5∼6 1000 41 8.2 43.5 57.7 12 50 3線 PT 1,5/S-TWIN/1P 3212358 0.14∼1.5 0.14∼1 500 17.5 3.5 32 55 8（10） 50 PT 2,5-TWIN/1P 3209633 0.14∼2.5 0.14∼2.5 500 24 5.2 36.5 60.5 8（10） 50 4線 PT 1,5/S-QUATTRO/2P 3212390 0.14∼1.5 0.14∼1 500 17.5 3.5 32 78.5 8（10） 50 PT 2,5-QUATTRO/2P 3209662 0.14∼2.5 0.14∼2.5 500 24 5.2 36.5 81 8（10） 50 PT 6-QUATTRO/2P 3061826 0.5∼6 0.5∼6 1000 41 8.2 43.5 99.8 12 50 2段 4線 PTTB 1,5/S/2P 3212439 0.14∼1.5 0.14∼1 500 16 3.5 42.6 69.3 8（10） 50 PTTB 2,5/2P 3210871 0.14∼2.5 0.14∼2.5 500 22 5.2 47.5 71.5 8（10） 50

ST

シリーズ 2線 ST 2,5/ 1P 3040012 0.08∼2.5 0.14∼2.5 500 24 5.2 36.5 48.5 8（10） 50 ST 4/ 1P 3042719 0.08∼4 0.14∼4 800 32 6.2 36.5 55.8 8（10） 50 3線 ST 2,5-TWIN/ 1P 3042117 0.08∼2.5 0.14∼2.5 500 24 5.2 36.5 60.5 8（10） 50 4線 ST 2,5-QUATTRO/2P 3040038 0.08∼2.5 0.14∼2.5 500 24 5.2 36.5 81 8（10） 50 ST 4-QUATTRO/2P 3042845 0.08∼4 0.14∼4 800 32 6.2 36.5 97.3 8（10） 50 *1：フェルール使用時の剝線長さは、P. 29をご参照ください。（ ）内は裸線接続時の最大の剥線長さです。 *2：適応レールは15mm幅 型式 製品番号 発注単位

_[

_個

_]

PC 3040588 50 適用端子台 ラッチの_極数 型式 製品番号 発注単位

_[

_個

_]

PT 1,5/S、MPT 1,5/S 1 PR 1,5/S 3212882 50 2 PR 1,5/S/2 3212895 50 上記以外全ての プラグに対応 1 PR 3040559 50 2 PR/2 3040630 50 端子台種類

PT 1,5/S

シリーズ

PT 2,5

シリーズ

PT 4

シリーズ

PT 6

シリーズ 発注単位

[

個

]

端子台 極数 型式 製品番号 型式 製品番号 型式 製品番号 型式 製品番号 PT 1,5/S PT 6 PT 2,5 PT 4 2 - - PH 2,5/2 3209691 PH 4/2 3000734 PH 6/2 3000680 50 25 3 PH 1,5/S/3 3212756 PH 2,5/3 3209701 PH 4/3 3000736 PH 6/3 3000681 50 25 4 PH 1,5/S/4 3212769 PH 2,5/4 3209714 PH 4/4 3000737 PH 6/4 3000682 50 25 5 PH 1,5/S/5 3212772 PH 2,5/5 3209727 PH 4/5 3000738 PH 6/5 3000683 50 25 6 PH 1,5/S/6 3212785 PH 2,5/6 3209730 PH 4/6 3000739 PH 6/6 3000684 25 10 7 PH 1,5/S/7 3212798 PH 2,5/7 3209743 PH 4/7 3000740 PH 6/7 3000685 25 10 8 PH 1,5/S/8 3212808 PH 2,5/8 3209756 PH 4/8 3000741 - - 25 -9 PH 1,5/S/9 3212811 PH 2,5/9 3209507 PH 4/9 3000742 - - 25 -10 PH 1,5/S/10 3212824 PH 2,5/10 3209769 PH 4/10 3000743 - - 25 -切断して使用します。

切断し、端子台に

挿入して使用します。

▋

プラグ用アクセサリ

・材 質

：PA（ポリアミド） UL94 V 0

・使用/保存温度 ：-40∼85℃ / -60∼130℃

・適用レール

：35mm幅（詳細はP. 30）

・推奨記銘板 ：PT ･･･9.5mm幅（詳細はP. 27）

 ST ･･･6.2mm幅（詳細はP. 27）

・対応規格

：JIS C 8201-7-1/ IEC 60947-7-1準拠

・その他規格

*1

：

_{u C V j P}

m

 

_y

l

_{F x}

など

・RoHS対応

：

 *1：製品により規格は異なります。

PT / FT / ST

シリーズ

プラグ

▋

概要

▋

製品仕様

現場配線を正確に素早く作

業できます。

プラグ端子台と合わせてご

使用ください。

シリーズ 適応端子台 プラグ 製品仕様 裸線接続時*1 剝線長さ

[mm]

発注単位

[

個

]

極数 型式 製品番号 適合電線

[mm

2

_]

_定格 裸撚線 _{フェルール}スリーブ付 電圧

_[V]

電流

_[A]

PT

シリーズ

MPT 1,5/S

シリーズ

PT 1,5/S

シリーズ 1 PP-H 1,5/S/1 3212484 0.14∼1.5 0.14∼1 500 17.5 8（10） 50 2 PP-H 1,5/S/2 3212510 50 3 PP-H 1,5/S/3 3212523 50 4 PP-H 1,5/S/4 3212536 50 5 PP-H 1,5/S/5 3212549 50 6 PP-H 1,5/S/6 3212552 25 7 PP-H 1,5/S/7 3212565 25 8 PP-H 1,5/S/8 3212578 25 9 PP-H 1,5/S/9 3212581 25 10 PP-H 1,5/S/10 3212594 25

PT 2,5

シリーズ 1 PP-H 2,5/ 1 3209866 0.14∼2.5 0.14∼2.5 500 24 8（10） 50 2 PP-H 2,5/ 2 3209879 50 3 PP-H 2,5/ 3 3209882 50 4 PP-H 2,5/ 4 3209895 50 5 PP-H 2,5/ 5 3209905 50 6 PP-H 2,5/ 6 3209918 25 7 PP-H 2,5/ 7 3209921 25 8 PP-H 2,5/ 8 3209934 25 9 PP-H 2,5/ 9 3209947 25 10 PP-H 2,5/10 3209950 25

PT 4

シリーズ 1 PP-H 4/ 1 3212010 0.2∼4 0.25∼4 800 32 10（12） 50 2 PP-H 4/ 2 3212016 50 3 PP-H 4/ 3 3212022 50 4 PP-H 4/ 4 3212029 50 5 PP-H 4/ 5 3212035 50 6 PP-H 4/ 6 3212041 25 7 PP-H 4/ 7 3212048 25 8 PP-H 4/ 8 3212054 25 9 PP-H 4/ 9 3212061 25 10 PP-H 4/10 3212067 25

PT 6

シリーズ 1 PP-H 6/ 1 3061541 0.5∼6 0.5∼6 1000 41 12 50 2 PP-H 6/ 2 3061570 50 3 PP-H 6/ 3 3061583 50 4 PP-H 6/ 4 3061596 50 5 PP-H 6/ 5 3061606 50 6 PP-H 6/ 6 3061619 25 7 PP-H 6/ 7 3061622 25 8 PP-H 6/ 8 3061635 25 9 PP-H 6/ 9 3061648 25 10 PP-H 6/10 3061651 25

ST

シリーズ

ST 2,5

シリーズ 1 SP 2,5/ 1 3040258 0.08∼2.5 0.14∼2.5 500 24 10 50 2 SP 2,5/ 2 3040261 50 3 SP 2,5/ 3 3040274 50 4 SP 2,5/ 4 3040287 50 5 SP 2,5/ 5 3040290 50 6 SP 2,5/ 6 3040300 25 7 SP 2,5/ 7 3040313 25 8 SP 2,5/ 8 3040326 25 9 SP 2,5/ 9 3040339 25 10 SP 2,5/10 3040342 25

ST 4

シリーズ 1 SP 4/ 1 3042887 0.08∼4 0.14∼4 800 32 10 50 2 SP 4/ 2 3042890 50 3 SP 4/ 3 3042900 50 4 SP 4/ 4 3042926 50 5 SP 4/ 5 3042939 50 6 SP 4/ 6 3042942 25 7 SP 4/ 7 3042955 25 8 SP 4/ 8 3042968 25 9 SP 4/ 9 3042971 25 10 SP 4/10 3042984 25 *1：フェルール使用時の剝線長さは、P. 29をご参照ください。（ ）内は裸線接続時の最大の剥線長さです。

・材 質

：PA（ポリアミド） UL94 V 0

・使用/保存温度 ：-40∼85℃ / -60∼130℃

・推奨記銘板 ：6.2mm幅（詳細はP. 27）

 UCT-TMFシリーズ

（詳細はお問い合わせください。）

・対応規格

：JIS C 8201-7-1/ IEC 60947-7-1準拠

・その他規格

*1

：

_{u C P}

m

_y

l

_{F x}

など

・RoHS対応

：

 *1：製品により規格は異なります。

PT / FT / ST

シリーズ

プラグセルフアッセンブリ・レセプタクル

▋

プラグ

▋

レセプタクル

セルフアッセンブリタイプ

シリーズ 適応端子台 型式 製品番号 製品仕様 裸線接続時 剥線長さ

[mm]

発注単位

[

個

]

適合電線

[mm

2

]

定格 裸撚線 スリーブ付き_{フェルール} 電圧

_[V]

電流

_[A]

PT

シリーズ

MPT 1,5/S

シリーズ

PT 1,5/S

シリーズ PP-H 1,5/S/1-L 3212659 0.14∼1.5 0.14∼1 500 17.5 8（10） 50 PP-H 1,5/S/1-M 3212688 50 PP-H 1,5/S/1-R 3212714 50

PT 2,5

シリーズ PP-H 2,5/1-L 3210062 0.14∼2.5 0.14∼2.5 500 24 8（10） 50 PP-H 2,5/1-M 3210091 50 PP-H 2,5/1-R 3210127 50

PT 4

シリーズ PP-H 4/1-L 3211948 0.2∼4 0.25∼4 800 32 10（12） 50 PP-H 4/1-M 3211965 50 PP-H 4/1-R 3211977 50

PT 6

シリーズ PP-H 6/1-L 3061664 0.5∼6 0.5∼6 1000 41 12 50 PP-H 6/1-M 3061693 50 PP-H 6/1-R 3061729 50

ST

シリーズ

ST 2,5

シリーズ SP-H 2,5/1-L 3210787 0.08∼2.5 0.14∼2.5 500 24 8（10） 50 SP-H 2,5/1-M 3210813 50 SP-H 2,5/1-R 3210842 50

ST 4

シリーズ SP 4/1-L 3042751 0.08∼4 0.14∼4 800 32 8（10） 50 SP 4/1-M 3042780 50 SP 4/1-R 3042816 50 シリーズ 適応プラグ 極数 型式 製品番号 製品仕様 裸線接続時 剥線長さ

[mm]

発注単位

[

個

]

適合電線

[mm

2

]

定格 裸撚線 スリーブ付き_{フェルール} 電圧

_[V]

電流

_[A]

PT

シリーズ

PP-H 1,5/S

シリーズ 2 PPC 1,5/S/2 3213386 0.14∼1.5 0.14∼1 500 17.5 8 50 3 PPC 1,5/S/３ 3213399 50 4 PPC 1,5/S/４ 3213409 50 5 PPC 1,5/S/５ 3213412 50 6 PPC 1,5/S/6 3213425 25 7 PPC 1,5/S/7 3213438 25 8 PPC 1,5/S/8 3213441 25 9 PPC 1,5/S/9 3213454 25 10 PPC 1,5/S/10 3213467 25

PP-H 2,5

シリーズ 2 PPC 2,5/2 3000656 0.14∼2,5 0.14∼2,5 500 24 8（10） 50 3 PPC 2,5/3 3000657 50 4 PPC 2,5/4 3000658 50 5 PPC 2,5/5 3000659 50 6 PPC 2,5/6 3000660 25 7 PPC 2,5/7 3000661 25 8 PPC 2,5/8 3000662 25 9 PPC 2,5/9 3000663 25 10 PPC 2,5/10 3000664 25

ST

シリーズ

SP-H 2,5

シリーズ 2 SC 2,5/2 3041312 0.08∼2.5 0.14∼2.5 500 24 8（10） 50 3 SC 2,5/3 3042269 50 4 SC 2,5/4 3042272 50 5 SC 2,5/5 3042285 50

SP 4

シリーズ 2 SC 4/2 3042450 0.08∼4 0.14∼4 800 32 8（10） 50 3 SC 4/3 3042463 50 4 SC 4/4 3042476 50 5 SC 4/5 3042489 50 ※ その他の極数、色についてはお問い合わせください。

セルフアッセンブリタイプ

シリーズ 適応プラグ 型式 製品番号 製品仕様 裸線接続時 剥線長さ

[mm]

終端板 適合電線

[mm

2

]

定格 裸撚線 スリーブ付き_{フェルール} 電圧

_[V]

電流

_[A]

型式 製品番号

PT

シリーズ

PP-H 1,5/S

シリーズ PPC 1,5/S/1-L 3213357 0.14∼1.5 0.14∼1 500 17.5 8（10）D-PPC 1,5/S 3213690

PP-H 2,5

シリーズ PPC 2,5/1-L 3000653 0.14∼2.5 0.14∼2.5 500 24 8（10）D-PPC 2,5 3000671

PP-H 6

シリーズ PPC 6/1-L 3000690 0.5∼6 0.5∼6 1000 41 12 D-PPC 6 3000703

ST

シリーズ

SP-H 2,5

_{SP 4}

シリーズ SC 2,5/1-L 3042188 0.08∼2.5 0.14∼2.5 500 24 8（10）D-SC 2,5 3042243 シリーズ SC 4/1-L 3042599 0.08∼4 0.14∼4 800 32 8（10）D-SC 4 3043307

PT / FT / ST

シリーズ

Push-in

式分岐ブロック

▋

概要

▋

製品仕様

大好評のコモン端子台PTFIXシリーズに新たなシリーズが誕生

しました。

極数を自由に組合わせることができ、取付けもDINレール横付

け、縦付け、フランジによる直接取付けから選択可能です。11色

12種類のカラーバリエーションにより、視覚的に配線作業の効

率化をサポートします。

従 来のP TFIX 2 , 5シリーズに加え、「P TFIX 1, 5シリーズ」

「PTFIX 4シリーズ」、さらに全シリーズに2極の「モノブロッ

ク」も追加され、より柔軟性の高いシリーズとなりました。

・材 質

：PA（ポリアミド） UL94 V 0

・使用/保存温度 ：-40∼85℃ / -60∼130℃

・適用レール

：35mm幅、15mm幅

（詳細はP. 30）

・その他規格

*1

：

_{u C}

/IEC 60998-2-2

・RoHS対応

：

▋

ベースブロック

▋

取付けアクセサリー

シリーズ 極数 電源入力なし 電源入力あり 型式 製品番号 電圧 電流 型式 製品番号 電圧 電流

PTFIX 1,5

シリーズ 2 PTFIX 2X1,5 GY 1045923 500V ※DINレール取付け時 17.5A 4 PTFIX 4X1,5 GY 1046608 6 PTFIX 6X1,5 GY 3002757 PTFIX 4/6X1,5 GY 1047466 500 V ※DINレール取付け時 電源：32A 分岐：17.5A 12 PTFIX 12X1,5 GY 3002758 PTFIX 4/12X1,5 GY 1046961 18 PTFIX 18X1,5 GY 3002760 PTFIX 4/18X1,5 GY 1047418

PTFIX 2,5

シリーズ 2 PTFIX 2X2,5 GY 1028067 690V ※DINレール取付け時 24A 6 PTFIX 6X2,5 GY 3273264 PTFIX 6/6X2,5 GY 3273330 690V ※DINレール取付け時 電源：57A 分岐：24A 12 PTFIX 12X2,5 GY 3273286 PTFIX 6/12X2,5 GY 3273352 18 PTFIX 18X2,5 GY 3273308 PTFIX 6/18X2,5 GY 3273374

PTFIX 4

シリーズ 2 PTFIX 2X4 GY 1028360 800V ※DINレール取付け時 32A 6 PTFIX 6X4 GY 3273790 PTFIX 10/6X4 GY 3273856 800V ※DINレール取付け時 電源：57A 分岐：32A 12 PTFIX 12X4 GY 3273812 PTFIX 10/12X4 GY 3273878 18 PTFIX 18X4 GY 3273834 PTFIX 10/18X4 GY 3273900 ※ その他のカラーバリエーションに関してはお問い合わせいただくか、別紙PTFIX カタログをご覧ください。 シリーズ

直付けフランジ

NS35 DIN

レール縦付けアダプタ

NS35 DIN

レール横付けアダプタ

NS15 DIN

レール横付けアダプタ

※製品にDINレールは含みません。 ※製品にDINレールは含みません。 ※製品にDINレールは含みません。

型式 製品番号 型式 製品番号 型式 製品番号 型式 製品番号

PTFIX 1,5

シリーズ PTFIX 1,5-F 1049503 PTFIX 1,5-NS35 1049497 PTFIX 1,5-NS35AD ① 1049498 PTFIX 1,5-NS15A 1049500

PTFIX 2,5

シリーズ PTFIX-F 3274060 PTFIX-NS35 3274054 PTFIX-NS35A ② 3274056 PTFIX-NS15A 3274058

PTFIX 4

シリーズ PTFIX-F 3274060 PTFIX-NS35 3274054 PTFIX-NS35A ② 3274056 PTFIX-NS15A 3274058

①

PT / FT / ST

シリーズ

ピックオフ端子台

▋

概要

▋

製品仕様

・材 質

：PA（ポリアミド） UL94 V 0

・使用/保存温度 ：-40∼85℃ / -60∼130℃

・取付けボルト

サイズ

：M10またはM12

・推奨記銘板 ：9.5mm幅

（詳細は

P. 27

）

・対応規格

：JIS C 8201-7-1/ IEC 60947-7-1準拠

・RoHS対応

：

ねじ式やボルト式の端子に取付け、簡単にPush-in化

が可能です。

バスバーなどに取付け、アース線接続の省工数化や、

ボルト端子台の分岐、ねじ接続のハイブリッド化など

に最適です。

シリーズ 接続_線数 型式 製品番号 製品仕様 裸線接続時*1 剝線長さ

[mm]

発注 単位

[

個

]

色 電線サイズ

[mm

2

_]

_{定格 製品サイズ}

_[mm]

本体 裸撚線 _{フェルール}スリーブ付 電圧

_[V]

電流

_[A]

W

H

L

ボルト_サイズ

AGK PT

シリーズ 4線 AGK PT 4X6/M10 1017448 灰 0.5∼6 0.5∼6 1000 41 31 32.3 57.4 M10 12 10 AGK PT 4X6/M12 1017454 灰 0.5∼6 0.5∼6 1000 41 31 32.3 57.4 M12 12 10 8線 AGK PT 8X6/M10 1017450 灰 0.5∼6 0.5∼6 1000 41 31 32.3 72.6 M10 12 10 *1：フェルール使用時の剝線長さは、P. 29をご参照ください。

機能付き端子台

▋

概要

フエニックス・コンタクトの端子台には、ヒューズ端子台、ダイオード付端子台、断路端子台などの機能付き製品が

豊富にラインアップされています。

お客様の仕様に合わせて、抵抗などの素子を取り付けられるコンポーネント部品もあり、様々な用途にご使用いた

だけます。

詳細仕様につきましては、弊社の各営業拠点または特約店にお問い合わせください。

機能付き端子台製品イメージ

ヒューズ端子台

ダイオード付き端子台

断路端子台

各種コンポーネント部品

PT / FT / ST

シリーズ

組立端子台付きボックス

・材 質

：ABS UL94 V0

・使用温度

：-40∼70℃

・使用端子台 ：6極、12極：MPT 2,5 [3248125]

 20極：PT 2,5 [3209510]

・使用DINレール ：6極、12極：15mm幅

 20極：35mm幅

・マーキング

：6極、12極：UCT-TMF 5

（側面（両面）のみに取り付け、上面はブ

リッジバー挿入を考慮しデフォルトでは取り

付けておりません。）

 20極：UCT-TM 5

・IP

：IP66

・適合電線

：撚線：0.14∼2.5 [mm

2

]

 スリーブ付きフェルール：0.14∼2.5 [mm

2

]

・裸線剝線長さ

*1

：8（10）mm

・定格電流/定格電圧 ：6極、12極：24A/500V

 20極：24A / 800V

 *1：（ ）内は裸線接続時の最大の剥線長さです。

防水・防塵対応ABS製ボックスにPush-in式端子台MPTシリーズ、PT

シリーズを搭載した組立端子台です。

6極、12極、20極をご用意しています。

スチール製、アルミ製ボックスなど、カスタマイズをご希望の場合

はお問い合わせください。

▋

概要

▋

製品仕様

A

6極

12極

20極

C

B

M20

：φ8∼13

E AB A 85X83X60 6MPT

E AB A 130X80X60 12MPT

E AB A 180X130X100 20PT

CLIPPROJECTの作図例

シリーズ 接続線数 型式 製品番号 極数 ボックスサイズ

[mm]

_発注単位

[

個

]

A

B

C

高さ （フタ閉め）

MPT

シリーズ 2線 E AB A 85×83×60 6MPT 3001998 6 85 83 50 60 1 E AB A 130×80×60 12MPT 3001999 12 130 80 50 60 1

PT

シリーズ E AB A 180×130×100 20PT 3002001 20 180 130 50 100 1

組立端子台（カスタム品）

お客様のご要望に合わせて部品を選定し、組立て完成品として納入

することができます。CLIPPROJECTソフトウェアを使用すると、設計

作業も簡単で、仕様の変更連絡もスムーズに行えます。

▋

概要

BT

シリーズ

丸形/Y形端子用端子台

Push-in式端子台

端子台脱着

FBSブリッジバーシステム

BT

端子台シリーズ

BT

端子台シリーズの特長をご紹介

 端子カバー不要！

 丸形

/Y

形端子とフェルール

/

裸線を接続可能！

 渡り配線金具ブリッジバーによる隣接端子台の接続！

◆ JIS裸丸端子、Y端子を接続可能

◆ 適用電線範囲：0.14∼4mm

2

◆ No.2プラスドライバ、No.2マイナス

ドライバを使用可能

◆ 端子カバー不要なセーフティ構造

◆ 工具不要！ フェルール付き撚線を挿し込

むだけで接続可能！

◆ フェルール付き撚線、裸線を接続可能

◆ 適用電線範囲：0.14∼2.5mm

2

◆ 渡り配線金具ブリッジバー

◆ 隣接端子台を導通可能、ブリッジバー

を複数使用し、連続して導通することも

可能

◆ 35mm幅DINレールにワンタッチで接続

◆ 工具を使用しないで端子台を取外し可能

◆ 9.5mm記名板、6.2mm記銘板

▋

トップスクリューテクノロジ

▋

Push-inテクノロジ

Designed by PHOENIX CONTACT

Push-in Technology

渡り配 線 金 具 の F B Sブリッジ

バーを端子台に挿入するだけで

隣接端子台を接続できます。

ブリッジバーが2つの端子台の

導電板を繋ぎ合わせ、連続して

使 用することで複 数の端 子台

を導通させることができます。

電流 FBSブリッジバー 導電板

PSR-PC50 PowerErrorDiag TP1A1`A1TP224VM1TP3A2`A2 LL`LO`LONI NNNI` PSR-MXF1 PWRERRI1/I213/14I5/I6 K1/K2K3/K4 1343S341444S36235332245462 I1I5S35I2I6S37I3S11A1I4S21A2 PSR-MXF1 PSR-MX PSR PWRER ERR I1/I213/ 13/14 /14I5/I6 K1/K2 K3/K3/K4 1313 43 43 S34S34144444S36S362323535332242454 62 62 I1I5I5S35S35I2I6I6S37I3I3S11A1I4S21A2A2 VALVETRAB VAL-SECT2-350-PT2 VALVETRAB VAL-SECT2-350-PT2 VALVETRAB VAL-SECT2-350-PT2 VAL-SEC VAL-SEC VAL-SEC T2-350-PT2 VALVETRAB VALVETRAB VALVETRAB VAL-SECT2-350-PT2 VALVETRAB VALVETRAB VAL-SEC VAL-SEC VAL-SEC T2-350-PT2 VALVETRAB VAL-SECT2-350-PT2 FLASHTRAB FLT-SEC-PT1-N/PE-350/100-P N/PE VAL-SECVAL-SECVAL-SECT2-350-T2P

VALVETRAB VALVETRAB VALVETRAB VAL-SECT2-350-PT2 FLASHTRAB FLT-SECT1-350/25-PT1 FLASHTRABFLT-SEC T1-350/25-PT1 FLASHTRABFLT-SECT1-350/25-PT1

BT

シリーズ

BT

端子台シリーズ概要

丸形/Y形端子用/Push-in式ハイブリット端子台

BTH

シリーズ

Push-in式端子台

BTP

シリーズ

内部配線は欧州式のPush-in式端子台、

外部配線は国内の丸形/Y形端子用端

子台をご希望の場合は、BTHシリーズ

を選択ください。

スプリング付き スプリング プッシュボタン 端子ねじ

▶ 端子カバー不要

▶ 端子ねじ側 ： JISの丸形/Y形端子を接続可能

▶ プッシュボタン側 ： 裸線またはフェルールを接

続可能

▶ FBSブリッジバーシステムによる渡り配線金具を使

用可能

▶ 端子ねじのスプリング機構による接続作業の省力化

▶ 緩めた端子ねじは内部のスプリングによって持

ち上がった状態で保持するため、ねじの脱落によ

る短絡、紛失を防止

▶ 端子カバー不要

▶ 裸線またはフェルールを接続可能

▶ 工具不要で挿し込むだけで配線可能

▶ 最大4本接続可能

▶ FBSブリッジバーシステムによる渡り配線金具を使

用可能

スプリング プッシュボタン 内部配線は、Push-in接続 外部配線は、ねじ接続

■

アクセサリ類

No.

項目 型式 製品番号 適用端子台

1

終端止め

E/NS 35 N BK

0804271 BTO, BT, BTH, BTP

シリーズすべて

2

終端板

D-BT 1,25

3281120

BTO 1,25, BT 1,25, BTH 1,25, BTP 1,25

BTO 2,0, BT 2,0, BTH 2,0, BTP 2,0

D-BT 3,5

3281121 BTO 3,5, BT 3,5, BTH 3,5, BTP 3,5

3

_{ブリッジバー}渡り配線金具

FBS 2-3,5

3213014

BTO 1,25, BT 1,25, BTH 1,25, BTP 1,25

BTO 2,0, BT 2,0, BTH 2,0, BTP 2,0

FBS 2-5

3030161 BTO 3,5, BT 3,5, BTH 3,5, BTP 3,5

4

マーキング（上面）

TMT

（

EX9,5

）

R

0828295 BTO, BT, BTH, BTP

シリーズすべて

5

マーキング（側面）

TMT

（

EX6,2

）

R

0803063 BTO, BT, BTH, BTP

シリーズすべて

6

導通ピン

MPS-MT

0201744 BTH, BTP

シリーズのみ

7

テスト用プラグ

PAI-4-N GY

3032871 BTO 3,5, BT 3,5, BTH 3,5, BTP 3,5

8

テスト用プラグ

PS-3,5

3031010

BTO 1,25, BT 1,25, BTH 1,25, BTP 1,25

BTO 2,0, BT 2,0, BTH 2,0

PS-5

3030983 BTO 3,5, BT 3,5, BTH 3,5, BTP 3,5

9

端子カバー

AP-BTO 1,25

3281125 BTO 1,25, BTO 2,0

AP-BTO 3,5

3281127 BTO 3,5

10

グループマーキング

KLM-A

1004348

終端止めに取付け

10

4

3

6

7

8

4

1

5

2

9

BTHシリーズ配線イメージ

Push-in式端子台はフェルール付き撚線を

挿し込むだけで配線可能です。

※BTシリーズ、BTOシリーズの仕様についてはお問い合わせください。

電線接続イメージ

BT

シリーズ

型式

製品番号

接続方式

製品仕様

端子

ねじ

トルク

[Nm]

裸線接続時

剝線長さ

[mm]

発注単位

[個]

適合電線 [mm

2

]

定格

製品サイズ [mm]

撚線

スリーブ付

_{フェルール}

電圧[V] 電流[A]

W 幅

L 長さ H 高さ

*1

BTH 1,25

BTH 1,25-F

3281101

3281104

ねじ式

0.14∼1.5

-690

17.5

7

42

33.5

M3 0.6∼1.0

-

50

Push-in式

0.14∼1.5 0.14∼0.75

-

8

BTH 2,0

BTH 2,0-F

3281108

3281111

ねじ式

0.14∼2.5

-690

24

8

42

36.7

M3.5

1∼1.3

-

50

Push-in式

0.14∼2.5

0.14∼1.5

-

8

BTH 3,5

BTH 3,5-F

3281115

3281118

ねじ式

0.2∼4

-690

32

10

46

38.2

M4

1.4∼2

-

50

Push-in式

0.2∼4

0.25∼2.5

-

10

* 1: NS 35/7,5 DINレール取付け時。

BTH 1,25 / BTH 1,25-F

BTH 2,0 / BTH 2,0-F

BTH 3,5 / BTH 3,5-F

適合圧着端子

4,0 min. 3,6 max. 5,8 max. 3,2 min. 5,0 min. 3,6 max. 6,8 max. 3,7 min. 6,8 min. 4,5 max. 8,8 max. 4,3 min.

終端板-Fタイプ用

_{D-BT 1,25-F [1012516]}

D-BT 1,25 [3281120]

50個

_{D-BT 1,25-F [1012516]}

D-BT 1,25 [3281120]

50個

_{D-BT 3,5-F [1012627]}

D-BT 3,5 [3281121]

50個

終端止め

E/NS 35 N BK [0804271]      ： 発注単位 50個

記銘板

上面：TMT（EX9,5） R TR [0003061]  ： 発注単位 25m 色 ： 半透明

側面：TMT（EX6,2） R [0803063]   ： 発注単位 50m

レール

35mm幅レール

（P. 30 参照）

渡り配線金具

ブリッジバー

FBS 2-3,5 [3213014]

50個

FBS 2-3,5 [3213014]

50個

FBS 2-5 [3030161]

50個

丸形/Y形端子/Push-in式ハイブリッド端子台

（

BTH

シリーズ）

▋

概要

▋

製品仕様

丸形

/ Y

形端子とフェルール（棒端

子）用の端子台が

1

つの端子台に

融合したハイブリット端子台です。

電線サイズの違いによって

3

種類あ

ります。

・片側に

2

本ずつ接続できるため、

最大で

4

本を接続可能です。

・フィンガーセーフ構造のため端子台

用カバーをつけずに使用できます。

・プラスドライバ、マイナスドライバ

両方を使用可能です。

・

DIN

レール取付け

/

直取付け可能

なフランジタイプを追加。

・材 質

：ポリカーボネイト UL94 V 0

・使用/保存温度 ：-40∼65℃ / -40∼130℃

・適用レール

：35mm幅

・推奨記銘板 ：上面部 ･･･9.5mm幅

 側面部 ･･･6.2mm幅

・対応規格

：JIS C 8201-7-1/IEC 60947-7-1準拠

・接続方式

：ねじ式 ･･･････････丸形、Y形端子

導通確認用の孔があります。 テスターピンを挿入可能です。 プラスドライバ、マイナス ドライバで作業可能です。 ねじ側は丸端子2本を共締めし、Push-in側は 2本の電線を接続できるため、 1次側、2次側で最大4本の接続が可能です。 上面側は9.5mm記銘板が取り付きます。 側面側は6.2mm記銘板です。 記銘板が半透明なためブリッジバー（赤色）の位置が はっきり分かり印字内容も明確です。（全シリーズ） フィンガーセーフ構造 端子カバー不要 渡り配線金具ブリッジバー 隣りどうしの端子台を導通させるための渡り金具です。 プッシュボタン 電線取外し時にプラスドライバ、マイナス ドライバでプッシュボタンを押します。 スプリング 電線を保持するスプリングです。 脱落しないスプリング付きのため 接続作業が容易になります。 側面記銘板 上面記銘板

■ 電線接続

■ 内部機構

■ 記銘板

▋

組立端子台（カスタム品）

DINレールに端子台を取り付けた状態の 完成品として出荷します。

詳細はお問い合わせください。

■ 導通確認

透明のため、ブリッジバー 取付け箇所が見えて、印字 もくっきり見えます。 透明記名板使用イメージ

CLIPPROJECTの作図例

BT

シリーズ

型式

製品番号

製品仕様

裸線接続時

剝線長さ

[mm]

発注単位

[個]

電線サイズ [mm

2

]

定格

製品サイズ [mm]

裸撚線

_{フェルール}

スリーブ付

電圧[V]

電流[A]

W 幅

L 長さ

H 高さ

*1

BTP 1,25

BTP 1,25-F

3281102

3281105

0.14∼1.5

0.14∼0.75

690

17.5

7

42

33.5

8

50

BTP 2,0

BTP 2,0-F

3281109

3281112

0.14∼2.5

0.14∼1.5

690

24

8

42

36.7

8

50

BTP 3,5

BTP 3,5-F

3281116

3281119

0.2∼4

0.25∼2.5

690

32

10

46

38.2

10

50

* 1: NS 35/7,5 DINレール取付け時。

BTP 1,25

BTP 2,0

BTP 3,5

終端板-Fタイプ用

_{D-BT 1,25-F [1012516]}

D-BT 1,25 [3281120]

50個

_{D-BT 1,25-F [1012516]}

D-BT 1,25 [3281120]

50個

_{D-BT 3,5-F [1012627]}

D-BT 3,5 [3281121]

50個

終端止め

E/NS 35 N BK [0804271]      ： 発注単位 50個

記銘板

上面：TMT（EX9,5） R TR [0003061]  ： 発注単位 25m 色 ： 半透明

側面：TMT（Ex6,2） R [0803063]   ： 発注単位 50m

レール

35mm幅レール

（P. 30 参照）

渡り配線金具

ブリッジバー

FBS 2-3,5 [3213014]

50個

FBS 2-3,5 [3213014]

50個

FBS 2-5 [3030161]

50個

Push-in

式端子台（

BTP

シリーズ）

▋

概要

▋

製品仕様

フェルール（棒端子）用の

Push-in

式端子台です。

電線サイズの違いによって

3

種類

あります。

・片側に

2

本ずつ接続できるため、

最大で

4

本を接続可能です。

・フィンガーセーフ構造のため端子

台用カバーをつけずに使用でき

ます。

・プラスドライバ、マイナスドライバ

両方を使用可能です。

・

DIN

レール取付け

/

直取付け可能

なフランジタイプを追加。

・材 質

：ポリカーボネイト UL94 V 0

・使用/保存温度 ：-40∼65℃ / -40∼130℃

・適用レール

：35mm幅

・推奨記銘板 ：上面部 ･･･9.5mm幅

 側面部 ･･･6.2mm幅

・対応規格

：JIS C 8201-7-1/IEC 60947-7-1準拠

片側2本の電線を接続でき、 1次側、2次側で最大4本の 接続が可能です。 渡り配線金具ブリッジバー 隣りどうしの端子台を導通 させるための渡り金具です。 プッシュボタン 電 線 取 外し時にプラス ドライバ、マイナスドラ イバでプッシュボタンを 押します。 スプリング 電線を保持するスプリング です。 導 通 確 認 用 の 孔 が あります。テスター ピンを挿入可能です。

■ 内部機構

■ 導通確認

■ 電線接続

側面 記銘板 上面 記銘板

■ 記銘板

▋

組立端子台（カスタム品）

DINレールに端子台を取り付けた状態の 完成品として出荷します。

詳細はお問い合わせください。

透明のため、ブリッジバー 取付け箇所が見えて、印字 もくっきり見えます。 透明記名板使用イメージ 上面側は9.5mm記銘板が取り付きます。 側面側は6.2mm記銘板です。 記銘板が半透明なためブリッジバー（赤色）の位置が はっきり分かり印字内容も明確です。（全シリーズ）

CLIPPROJECTの作図例
