高機能車載センサ創出に向けた三次元集積化技術の開発

3D Integration Technology for High Performance Car-electronics Sensors

Yuki OHARA

†a)

, Taku SUZUKI

†

, Yuki INAGAKI

†

, Atsushi MIZUTANI

†

,

and Kazushi ASAMI

†

あらまし 自動運転及び運転支援技術を支えるセンサは，高機能化と小型化が求められている．その要求を満 たすために，我々は三次元集積化技術の開発を行っている．本論文では，TSV 形成工程とバンプ形成工程を一つ の工程に統合し低コスト化を図るはんだTSV と積層工程の高スループット化を実現するセルフアセンブリ技術 の高精度位置合せ手法について紹介する． キーワード 三次元集積化技術，TSV，はんだ TSV，セルフアセンブリ技術，低コスト

1.

ま え が き

現在，交通事故の原因の9割以上は，人為的ミスと されている．そのような中，当社は，世界中の自動車 事故死傷者を一人でも減らすことを目的に，自動運転 及び運転支援技術の開発を推進している．交通事故を 減らすために搭載すべきセンサ群は，図1に示すとお り多岐にわたり，今後も新たなセンサを自動車に搭載 する可能性がある．しかし，近年は車室内空間を広げ る要求が大きくなり，新たなセンサを搭載するスペー スの確保が課題となる．したがって，新規センサは， 高性能であることと同様に小型であることが重要であ る．これら高性能化と小型化を両立させる技術として， 当社では三次元集積化技術の開発を行っており，本論 文は，当社の三次元集積化技術の開発状況を報告する． 三次元集積化技術は，多くの大手電機メーカが研究 開発を行っており[1]∼[4]，当社は差別化を図るため に低コスト化という観点で，三次元集積化技術の研究 開発に取り組んでいる．具体的には，Through-Si via (TSV)形成工程の低コスト化技術として，溶融はんだ を埋め込み技術に用いるはんだTSVの開発と積層技 †(株)デンソー先端技術研究所，日進市

Advanced Research and Innovation Center, DENSO CORP., 500–1 Minamiyama, Komenogi-cho, Nisshin-shi, 470–0111 Japan

a) E-mail: yuki [email protected]

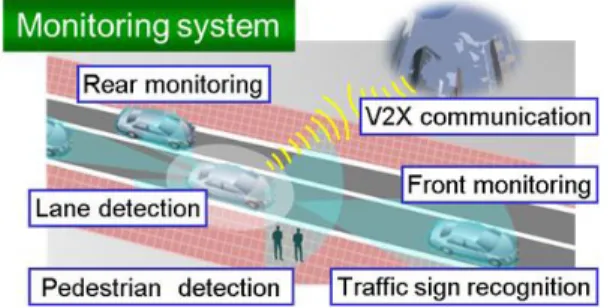

図 1 周辺監視システムの模式図 Fig. 1 Surround monitoring system.

術の低コスト化技術として，東北大学との共同研究に よるセルフアセンブリ技術[5]の開発である．本論文 では，2.にはんだTSV，3.にセルフアセンブリ技術 の詳細を述べる．

2.

はんだ

TSV

の開発

2. 1 はんだTSVのコンセプト 三次元集積化技術の低コスト化手法として，TSVと マイクロバンプを一括で形成するはんだTSV技術を 提案する．従来のビアラスト技術では，TSVとマイク ロバンプは別々の工程で形成されていた[6]．それに対 して我々は，コスト削減のため，図2に示す構造を提 案する．我々が提案する構造は，TSVとマイクロバン プが一体となっており，その組成ははんだであり，溶 融はんだをビアに流し込むことで，この構造を実現し

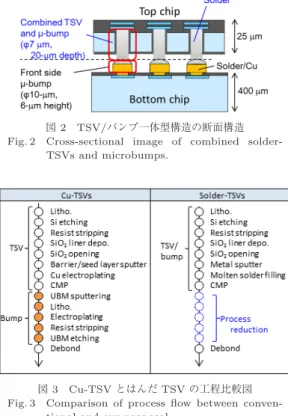

図 2 TSV/バンプ一体型構造の断面構造 Fig. 2 Cross-sectional image of combined

solder-TSVs and microbumps.

図 3 Cu-TSVとはんだ TSV の工程比較図 Fig. 3 Comparison of process flow between

conven-tional and our proposal.

ている．図3に示すとおり，本構造はマイクロバンプ

形成工程を削減するため，低コスト化につなげられる． また，本構造の特徴として，接続を担保するために， はんだ膜のChemical mechanical polishing (CMP)

工程後にエッチバック工程を追加し，高さ1μm以下

のはんだ突起構造を形成している．

本構造の有用性を検証するために，図2に記載した

Test element group (TEG)を試作し，はんだTSV

の電気特性，機械的特性を評価した．TEGは，直径 7μm，長さ20μmのはんだTSVを有した上チップを 直径10μm，高さ6μmのNiピラーバンプを有した 下チップに接合した構造である． 2. 2 金属埋め込み工程 TSVは，ビアラスト方式で形成し，φ200 mmウェー ハで試作した．はんだTSVの特徴的な点は，金属埋め 込み工程であり，具体的には溶融させたはんだを真空 環境でビアへ埋めこむことである．このはんだ埋め込 みを実現する装置は，はんだのインゴットを溶融させ る溶融炉，ヒータステージを有した真空チャンバ，埋 め込んだはんだを加圧する加圧機構で構成されている． 次に，埋め込み工程の概要を説明する．まず，ウェー 図 4 はんだ埋め込み工程後の断面 SEM 写真 Fig. 4 Cross-sectional SEM image of solder-TSVs

af-ter molten solder filling.

ハをヒータステージに設置し，真空引きを開始する． 所望の真空度に到達した後に，ヒータステージをはん だの融点以上に上昇させる．そして，溶融炉からはん だをウェーハ表面に流し込み，溶融はんだがウェーハ 表面を覆った後に，加圧機構ではんだを加圧し，ビア 内のボイドを最小化させる．加圧状態を保ったまま， 冷却工程に進み，はんだを固化させて，金属埋め込み 工程を完了する．図4に，埋め込み後の断面Scanning

electron microscope (SEM)写真を示す．直径7μm のビアにはんだがボイドなく，充てんされていること が分かる．金属埋め込み後は，CMPでウェーハ表面 のはんだ膜を除去し，接続性を確保するために，エッ チバック工程を実施し，はんだを突出させる．その後， 支持基板を剥し，ダイシング工程を経て，接合工程に 進む． 2. 3 接 合 工 程 はんだTSVを採用した場合，金属埋め込み工程後 のプロセス温度が，はんだの融点以下とすることに留 意しなければならない．それは，はんだが再溶融し， ビアから流出する懸念があるためである．その懸念が 発生する工程は，接合工程と実装・組み付け工程であ る．例えば，接合工程は従来の溶融接合を採用すると， 接合温度が280◦C付近のため，上述した懸念が発生 する恐れがある． そこで我々は，図5に示すとおり，はんだTSVとマ イクロバンプの間に合金層の蓋(IMCキャップ，IMC： intermetallic compounds)を形成し，はんだの流出を 防止する構造を提案する．Snを主とする合金層の融点 (Cu6Sn5：415◦C，Cu3Sn：676◦C，Ni3Sn4：794◦C)

図 5 IMCキャップのコンセプト Fig. 5 Conceptual diagram of IMC capping

structure.

図 6 評価 TEG の断面 SEM 写真 Fig. 6 Cross-sectional SEM image of daisy chain

chip. は，Snの融点(233◦C)より高いため，例えば実装・ 組み付け工程を適用した場合，はんだは溶融しても， IMCキャップは固体を維持しているため，はんだが流 出する恐れはなくなる． IMCキャップを形成する接合工程の詳細を述べる． 我々は，IMCキャップを形成するために固相拡散接合 を採用した．まず，TEGの上チップと下チップを真空 チャンバ内に設置し，Arスパッタリングで金属酸化物 を除去した．そして，160◦Cの接合温度で，上チップ と下チップの接合を実施した．この接合工程中に，Ni 膜のNi原子が，はんだTSVへ拡散し，合金層が形 成される．その後，アンダーフィルを注入し，160◦C， 2時間の熱硬化処理を実施した．以上の工程により， IMCキャップは形成される．図6に実装・組立工程ま で実施したTEGの断面SEM写真を示す．図6より， はんだTSVとマイクロバンプの界面にIMCキャップ が形成されており，はんだTSVの流出を防止するこ とができたことを確認した． そして，ディジーチェーンを用いて，はんだTSVの 抵抗値を評価した．線形のI-V特性を得ることができ， 図7に1本あたりのはんだTSV抵抗値を示す．はんだ 図 7 はんだ TSV の電気特性結果 Fig. 7 Electrical resistance of solder-TSVs.

図 8 シェア強度試験結果 Fig. 8 Shear force test results.

TSVの抵抗値は，330± 130 mΩ/TSV (n = 80, 3σ) が得られ，理論値に近い値を得ることができた．この ことから，埋め込み工程から接合工程に至るまで，問 題なくはんだTSVを形成できたと言える． 更に，はんだTSVの機械的特性を評価するために， TEGを用いて，せん断強度を測定した．比較のため に，従来のCu-TSVを有したTEGを試作し，せん断 強度を評価した．図8に評価結果を示す．図8から， はんだTSVは，Cu-TSVと同等のせん断強度を示し ており，これは，接合工程に問題がないことを示して いる． 2. 4 はんだTSVの信頼性 はんだTSVの信頼性を確保するために，カーケン ドール効果を考慮しなければならない．図9 (a)に示 すとおり，従来のCu-TSVは，高温放置試験を実施し ても，そのはんだ量が少量のため，はんだは全て合金 化し，カーケンダルボイドの生成は抑制される．検証 のため，CuピラーにNi/Snを成膜したマイクロバン プを試作・接合し，高温放置試験を実施した．図9 (c) に150◦C，2000時間のCuピラーバンプの断面SEM 写真を示す．カーケンダルボイドは存在するが，Sn層

図 9 カーケンダル効果によるはんだ TSV の課題 Fig. 9 Open-circuiting problem in solder-TSVs due

to Kirkendall effect. (a), (b) Diagram of aging effect both Cu-TSV and solder-TSV, cross-sectional image of (c) Cu-TSV for 2000 hours and (d) solder-TSV for 500 hours at 150◦C.

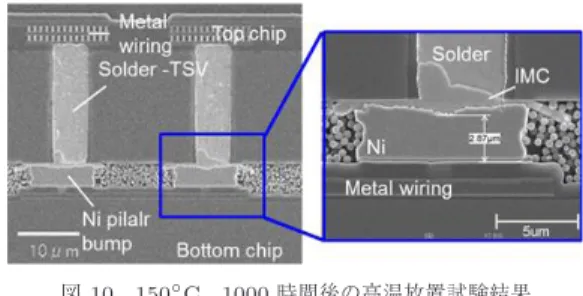

が合金化され，カーケンダルボイドの成長は抑制され ている．しかし，はんだTSVとCuピラーバンプを 接合した場合，図9 (b)に示すとおり，Snの体積が増 加するため，合金化が完了する前に，カーケンダルボ イド同士が繋がり，断線に至る．その様子を図9 (d) に示す．この断線は，150◦C，500時間で発生したも のである． そこで，はんだTSVは，このカーケンダルボイド を抑制するために，Niピラーバンプを採用した．Ni はCuと比較して，Snとの相互拡散係数が低いため， カーケンダルボイドを抑制することができる．そこで， Niピラーバンプを試作し，150◦Cの環境に1000時 間，TEGを放置した．その断面SEM写真を図10に 示す．同図より，Niピラーバンプを採用することで， カーケンダルボイドは抑制されることを確認した．そ して，本構造にて，高温放置試験の規格を満足するこ とも確認している． 図 10 150◦C，1000 時間後の高温放置試験結果 Fig. 10 Cross-sectional SEM image after HTST at

150◦C for 1000 hours.

3.

高精度位置合せ技術の開発

3. 1 セルフアセンブリ技術 三次元集積化技術のウェーハないしチップ積層技 術は，大きく3種類に分類することができる．それ は，Chip-to-chip (C2C)方式，Chip-to-wafer (C2W) 方式，Wafer-to-wafer (W2W)方式である．現在，イ メージセンサは，高いスループットを発揮できるW2W 方式が採用されている．しかし，本方式は設計の自由 度に制限があり，かつ歩留まりが低いため，イメージ センサ以外の用途には採用されていない[3]．それに対 して，C2W方式は，良品チップを選択的に積層する ため，W2W方式と比較して，高い歩留まりを実現で き，主に積層型メモリの製造に採用されている[1], [2]． 更に，異種サイズのチップを積層することも可能であ る．このような状況の中，我々は，種々のチップ(例

えば，Micro-electro mechanical systems (MEMS)， Application specific integrated circuit (ASIC)，パ

ワーデバイスなど)を集積し，高機能デバイスを創出 することを考えているため，C2W方式を積層技術と して開発している． C2W方式を採用する上で，課題となるのがスルー プットの低下である．これは，マイクロバンプ形成工 程までは，ウェーハ単位で処理をしていたが，積層工 程からチップ単位の処理に変わるために発生する．し たがって，低コスト化の実現には，スループット改善 が重要な課題となる． そこで我々は，C2W方式を採用しつつ，高いスルー プットを維持できるセルフアセンブリ技術を開発して いる東北大学との共同研究において，セルフアセンブ リ技術による高精度位置合せ技術を開発した．セル フアセンブリ技術とは，液滴の表面張力を利用して， チップの位置合せを実現する技術である[5]．本技術を 適用することで，多数のチップの位置合せを一括で扱

図 11 セルフアセンブリ技術の作製工程 Fig. 11 Process flow of self-assembly technology.

えるため，前述した課題を解決できる． 3. 2 セルフアセンブリ技術の位置合わせ精度向上 我々は，本技術の実用化を見極める上で，マイクロ バンプを有したチップを用いて評価を行った．そして， 位置合せ精度を向上させるには，以下二つの要因が大 きく影響を与えると考え，その影響を評価した． 1 チップ切り出しの加工精度 2 マイクロバンプ密度 チップ切り出しの加工精度の影響を評価するために， 3種類のチップを準備した．一つ目は，通常のダイサ でチップを切り出した「Standard single-cut」法で加 工したチップ，二つ目は切り出し加工精度を1–2μm に抑えた「Precise single-cut」法[7]のチップである． Standard single-cut法は，従来の量産工程で使用する 加工法のため，スループットに問題はないが，Precise single-cut法は，その高い加工精度を実現するために， スループットを犠牲にしなければならない課題を有 している．そこで，我々は，高い加工精度と高いス ループットを両立させるために，「Modified step-cut」 法を提案する．このModified step-cut法は，初めに Reactive ion etching (RIE)法で10μmの深さまで エッチングし，その後，通常のブレードダイシングで 個片化を行う方法である．RIE法でチップの外形を形 成するため，Precise single-cut法よりも高い加工精 度を実現でき，高精度位置合わせを実現できると考え る．このModified step-cut法で加工したチップを三 つ目のチップとして準備し実験を行った．マイクロバ ンプにおいては，バンプ密度をパラメータとしたチッ プを準備し，その影響を評価した． 3. 3 サンプル作製 図11にサンプルの作製方法を示す．熱酸化膜上に Ti/Cu膜を下地としたCu配線を形成する．そして， 図 12 位置合せ精度評価用バーニアの写真 Fig. 12 IR microscopic images of Vernier scale to

measure alignment accuracies.

Cu配線上に絶縁膜を成膜し，RIE法によってマイク ロバンプ形成部を開口する．再びTi/Cu膜を成膜し， 電界めっきにより，3μm厚のCuポスト，3.5μm厚 のSn-Agはんだを成膜し，マイクロバンプを形成す る．マイクロバンプの寸法は20μm角である．このマ イクロバンプ付きウェーハは，基板側(Substrate)と チップ側(Chip)の2種類を準備した．基板側ウェー ハでは15 nm厚の疎水膜を成膜し，その後，接合部 の疎水膜を開口した．開口部は，バンプ形成領域と同 じ4.25 mm × 5.25 mmの寸法としている．対してチッ プ側ウェーハは，裏面から100μm厚になるまで薄化

し，Modified step cut法で個片化した．その詳細は，

まずチップの外周部となる領域を10μmだけRIE法

で加工し，溝を形成する．そして，この溝内に疎水 膜を成膜し，この溝に沿ってダイシングを行い個片 化する．並行して，Standard single-cut法とPrecise single-cut法により試作したチップを準備した．なお Standard single-cut法で試作したチップの外周にも Modified step-cut法と同様に疎水膜を形成している． ここからセルフアセンブリ工程について述べる．セル フアセンブリを実施する直前に，波長172 nmのエキ シマ光を基板とチップ側に照射し，濡れ性を向上させ る．次に，基板側の接合領域に液滴を滴下する．その 後，チップを液滴に投下し，チップが液滴に載ること で液滴の表面張力がチップに働き，位置合わせが完了 する．そして，熱圧着法により基板とチップのマイク ロバンプを280◦Cで接合した． 3. 4 位置合せ精度の評価 3種類の切り出し方法で試作したチップの位置合せ 精度の評価は次のように実施した．まず，1.5μLの液 滴を親水性領域に滴下し，各チップは基板から500μm 上空で投下した．セルフアセンブリ後の位置合せ精度 は，図12に示す赤外線顕微鏡でチップと基板に形成 したバーニアを観察し，バーニアのずれ量を求め，位 置合わせ精度を評価した．

図 13 位置合わせ精度評価結果

Fig. 13 Alignment accuracies of standard single-cut, precise single-cut and modified step-cut chips: liquid volume 1.5µL.

表 1 各膜の接触角評価結果 Table 1 Average contact angles of

fluorocar-bon, SiO2, and Sn-Ag surface after excimer lamp irradiation (n = 5).

図13に位置合わせ精度の結果を示す．Standard

single-cut法の平均位置合せ精度が2μmに対して， Precise single-cut法とModified step-cut法により試

作したチップの平均位置合せ精度は約1μmであった． このことから，チップ外周の加工精度がセルフアセン ブリの位置合せ精度に影響を与えることが分かる． 3. 5 セルフアセンブリの位置合せ精度に対してバ ンプ密度が与える影響 1μm以下の位置合せ精度を実現させるには，疎水 膜と親水膜の接触角差80◦以上が求められる[8]．そこ で，本研究で使用している疎水膜，PECVDのSiO2 膜，Sn-Ag膜の接触角を評価した．接触角を評価す る前にエキシマ光を照射しており，その結果を表1に 示す． 表1から疎水膜とSiO2膜の接触角差は90◦以上あ り，高精度位置合せを実現するのに十分である．しか し，Sn-Ag膜を用いた場合，十分な接触角差を疎水 膜との間で設けることができず，マイクロバンプを有 したチップの位置合せ精度に悪影響を及ぼすと推察さ れる． そこで，マイクロバンプの密度がセルフアセンブリ の位置合せ精度に与える影響を評価するために，バ ンプ密度の異なる4種類のチップを試作した．三つ のチップには，Sn-Agマイクロバンプを形成してお 図 14 バンプ密度に対する接触角依存性評価結果 Fig. 14 Relationship between contact angles of

bond-ing areas and microbump densities.

り，それぞれのピッチは30，40，60μm (バンプ密度： 0.26, 0.15, 0.07)である．四つ目のチップは，マイク ロバンプを形成していないチップを準備した．図14 にバンプ密度に対する接触角の関係を示す．バンプ密 度は，親水性領域(4.25 × 5.25 mm)に対するマイク ロバンプの総面積(400μm2_{×個数)の比で算出して} いる．図14からバンプ密度の増加に伴い，濡れ性が 悪化していることが分かる．そして，接触角差80◦以 上を確保するには，バンプ密度を0.15以下にする必 要があると推察できる． 次に親水性領域に滴下する液滴の体積を変化させ て，バンプ密度が位置合せ精度に与える影響を評価し た．先行研究の結果から，最適な液滴の量は，チップ 体積の1/3倍から2倍の範囲であることが示されてい る[9]．したがって，本研究では，液滴の量を0.5，1.2， 1.8μLとし，これはチップ体積の1/4倍から1倍に相 当する． 図15に液滴とバンプ密度に対する位置合わせ精度 の結果を示す．同図の左側には4種類のチップの位置 合せ結果を示し，右側にはバンプ密度0.15の結果を 示す．0.5μLの液滴の場合，いずれのチップも位置合 せ精度が悪く，そのばらつきが大きい．また，バンプ 密度が高くなるにつれて，精度が悪化していることが 分かる．次に1.8μLの液滴を用いた場合，全チップの 位置合わせ精度は改善され，ばらつきも抑制されてい ることが分かる．図16に液量に対する各チップの平 均位置合せ精度の結果を示す．同図から液滴を増加さ せることで，位置合わせ精度が向上していることが分 かる．1.8μLの液量を与えることで，平均位置合せ精 度は1–2μmの間に収まる結果が得られた． 3. 6 接 合 結 果 セルフアセンブリを用いた電気特性の結果を報告

図 15 バンプ密度及び液滴量に対する位置合せ評価結果 Fig. 15 Alignment accuracy mapping of self-assembled

chips with various microbump densities, and the effect of liquid volumes on the alignment accu-racies (left) and the detailed mapping of bump density 0.15 (right).

図 16 液滴量に対する位置合せ精度依存性評価結果 Fig. 16 Dependence of average alignment accuracies

on liquid volume.

図 17 セルフアセンブリ技術を用いて接合したチップの I-V特性

Fig. 17 I-V characteristics of self-assembled chips.

する．図17に，280◦Cで接合したCu/Sn-Agマイ クロバンプの断面結果と電気特性の結果を示す．電 気特性は305個のマイクロバンプがつながったディ ジーチェーンから取得した結果である．本結果から， 35 mΩ/バンプの抵抗値を得ることができた．

4.

む す び

本論文では，当社の低コスト三次元集積化技術を紹 介した．初めに，マイクロバンプ形成技術をTSV形 成技術に統合することで，コスト削減につなげるはん だTSV技術を紹介し，その電気特性，機械的特性，信 頼性に問題がないことを示した．次に，積層技術では， 高精度位置合わせを実現する「Modified step-cut」法 を用いたセルフアセンブリ技術を提案し，従来の加工 法と比較して，高い位置合わせ精度を実現することを 確認した．今後，これらの技術を適用した高機能車載 センサを量産し，交通事故のない安心・安全な社会の 実現に貢献する． 謝辞 本論文の投稿にあたり，住友精密工業(株)の 山口様には，はんだ埋め込み装置の開発，埋め込み工 程の確立に多大なご協力を頂き，厚く御礼申し上げま す．セルフアセンブリ技術の高精度位置合せ実現に向 けて，多大なるご助言を頂きました東北大学未来科学 技術共同研究センターの小柳教授及び同大大学院工学 研究科の福島准教授には，深く感謝いたします． 本成果の一部は，国立研究開発法人新エネルギー・産 業技術総合開発機構(NEDO)の助成事業の結果得ら れたものです．本研究の一部は，Global INTegration
