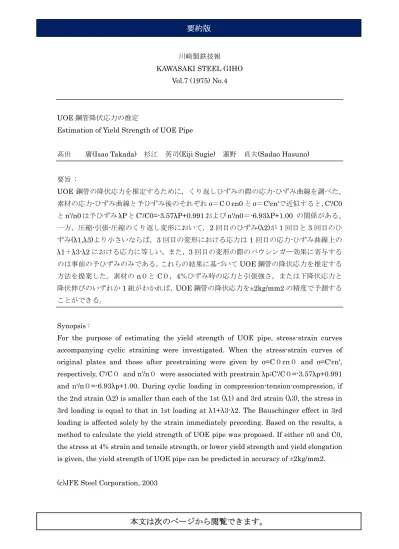

川崎製鉄技報 KAWASAKI STEEL GIHO
Vol.7 (1975) No.4
UOE 鋼管降伏応力の推定
Estimation of Yield Strength of UOE Pipe
高田 庸(Isao Takada) 杉江 英司(Eiji Sugie) 蓮野 貞夫(Sadao Hasuno) 要旨 : UOE 鋼管の降伏応力を推定するために，くり返しひずみの際の応力-ひずみ曲線を調べた。 素材の応力-ひずみ曲線と予ひずみ後のそれぞれ σ＝C０εn0 と σ＝C'εn'で近似すると，C'/C0 とn'/n0 は予ひずみ λP と C'/C0=-3.57λP+0.991 および n'/n0＝-6.93λP+1.00 の関係がある。 一方，圧縮-引張-圧縮のくり返し変形において，2 回目のひずみ(λ2)が 1 回目と 3 回目のひ ずみ(λ1,λ3)より小さいならば，3 回目の変形における応力は 1 回目の応力-ひずみ曲線上の λ1＋λ3-λ2 における応力に等しい。また，3 回目の変形の際のバウシンガー効果に寄与する のは事前の予ひずみのみである。これらの結果に基づいてUOE 鋼管の降伏応力を推定する 方法を提案した。素材のn０と C０，4％ひずみ時の応力と引張強さ，または下降伏応力と 降伏伸びのいずれか1 組がわかれば，UOE 鋼管の降伏応力を±2kg/mm2 の精度で予測する ことができる。 Synopsis :
For the purpose of estimating the yield strength of UOE pipe, stress-strain curves accompanying cyclic straining were investigated. When the stress-strain curves of original plates and those after prestraining were given by σ=C０εn０ and σ=C'εn', respectively, C'/C０ and n'/n０ were associated with prestrain λp;C'/C０=-3.57λp+0.991 and n'/n０=-6.93λp+1.00. During cyclic loading in compression-tension-compression, if the 2nd strain (λ2) is smaller than each of the 1st (λ1) and 3rd strain (λ3), the stress in 3rd loading is equal to that in 1st loading at λ1+λ3-λ2. The Bauschinger effect in 3rd loading is affected solely by the strain immediately preceding. Based on the results, a method to calculate the yield strength of UOE pipe was proposed. If either n0 and C0, the stress at 4% strain and tensile strength, or lower yield strength and yield elongation is given, the yield strength of UOE pipe can be predicted in accuracy of ±2kg/mm2. (c)JFE Steel Corporation, 2003
