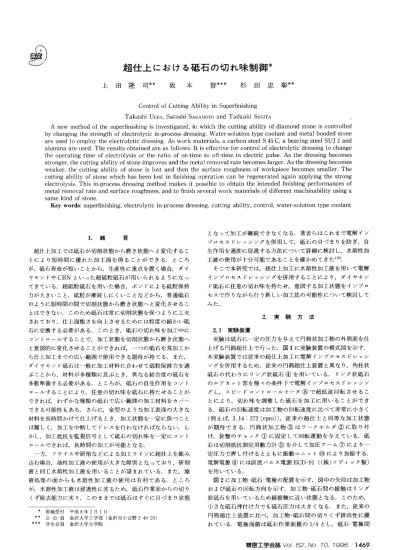

超 仕 上 にお け る砥 石 の切 れ味 制 御 * 上 田 隆 司* * 坂 本 智* * * 杉 田 忠 彰* *
5
0
0
全文
(2) 上田 ・坂本 ・杉田 : 超仕 上にお ける砥 石の切れ 味制 御. Table. 1. Experimental. Table. 2. Used. conditions. materials. ズ 系 メ タ ル を ボ ン ド と した#4000の. ダ イ ヤ モ ン ド砥 石 で あ る.. 砥 粒 保 持 力 を 間 接 的 に 表 す 抗 折 力 は σb=400MPaと 属 材 料 の 加 工 に 用 い られ る σb≒100MPaに Fig.. 1. Shematic machine. illustration. of. main. part. of. 一 般 の金. 比 べ る とは る か に. 大 き く し て い る3).こ の ま ま用 い る と 砥 粒 保 持 力 かが 大 きす ぎる. superfinishing. た め,す. ぐ に 目つ ぶ れ を 起 こす 危 険 かがあ る かが,電 解 ド レ ッシ ン. グ で カ バ ー す る こ と に な る. 加 工 物 に は 炭 素 鋼S45C,軸 Al203を. 用 い た.い. mm,幅B=20. mmで. 加 工 液 に は,電 液TC‑800(旦. Fig. 2. Experimental. setup. ギ ーks"を. 量 の 界 面 活 性 剤 を 添 加 し て い る1).. 石 の 切 削 性,加. 工 物 直 径,b:砥. の ギ ャ ップ は1mmと れ るパ ル ス 幅(オ 中,印. し た.図3に ン タ イ ム,オ. 石 幅,. 加 電 圧 は90V一. 2.2 表1に. あ る.な. 定 と し た.電. 定 義 を 示 す.. フタ イ ム の長 さ を. た だ し,κ=aω/Vw,Eは. 第2種. 楕 円 積 分, k2=κ2/(1+. 分 力)Ft,切. 削抵 抗法 線. 上 面 粗 さRa,全. 除 去体 積. 動 方 向 の 分 力 は 小 さ く無 視 で き る.. 加 工 実 験 に お い て 円 柱 状 加 工 物 の 厚 さ 減 少 速 度d(δR)/dτ お よ び 加 工 抵 抗 接 線 方 向 分 力Ftを を 求 め る こ と かがで き る.dか. 測 定 す る こ と に よ りd, ks. が 大 き くksか が 小 さ い 場 合,砥. 1470. 石が. 切 れ 味 の 優 れ た 状 態 に あ る と判 断 で き る.. 加 工 条 件 を 示 す.リ. ン グ 状 の 砥 石 を 用 い た 新 しい 加 工. 石 押 付 け 力 を10〜110. Nの. 3.. 工物回転数 を 間 で 変 化 さ せ, 砥. 3.1. が 大 き く,比 加 工 エ ネ ル ギ ーksか が 小 さ く, か. 実. 験. 結. 果. リ ング 状 砥 石 の 仕 上 面 へ の 影 響. 超 仕上 で は一 般 に角 柱状 の砥 石 を一 定圧 力 で加 工材 料 に押 し. つ 仕 上 面 粗 さRaか が 小 さ く な る条 件 を 見 い 出 し た 結 果 で あ る. 表2に. K2). で あ る*.. 法 で あ る こ と か ら,砥 石 回 転 数 を1〜6rpm,加. 石 切 込 み 深 さdか. (2). 実験. 加工 条件. 80〜700rpm,砥. す る と,. 解作 用 の調 節 に は供 給 電. 定 と し,オ. 石 押 付 け 力)Fn,仕 お,振. 石振. 直 流 パ ル ス電 源 よ り供 給 さ. 測 定 量 は 切 削 抵 抗 接 線 方 向 分 力(主. ΣDで. 工 物 幅,. 工 物 周 速 度,ω:砥. (1). 変 化 さ せ る こ と に よ り行 っ た.. 方 向 分 力(砥. W:加. of pulse. フ タ イ ム)の. 圧 パ ル ス の オ ン タ イ ム を1μs一. 用 い る ことに. 石 振 動 の 振 幅, B:加. 動 の 角 速 度,ε:(B‑b)/2と. Definition. 加 工 エネル. 円柱 状 加 工 物 の半 径 減. と 加 工 抵 抗 接 線 方 向 分 力Rを. よ り次 式 で 表 さ れ る.a:砥. 3. 工 材 料 の 被 削 性 等 を判 定. 石 切 込 み 深 さd","比. 用 い る4)〜6).(7お よ びksは. 少 速 度d(δR)/dτ. Fig.. に 希 釈 し て 用 い た.. デ ー タ整理. す る た め に 評 価 関 数"砥. D:加. =45. あ る.. 本 グ リー ス(株)製)を50倍. 加 工 条 件 の 適 正,砥. (Workpiece-Stone-Electrode). よ び常 圧 焼 結 の. 解 ドレ ッシ ン グ 加 工 に 優 れ た 特 性 を示 す 研 削. 浸 透 性 を 向 上 す る た め,多 2.3. 受 鋼SUJ2お. ず れ も 円 筒 状 を し て お り,外 径D. 使 用 した 砥 石,加. 工 物,加. 工 液 を 示 す.砥. 精 密 工 学 会 誌 Vol. 62, No. 10,. 1996. 石 は ブ ロン. *. 本 研 究 の 加 工 条 件 で は ε=0,κ. ≒0よ. りE(k)=π/2..
(3) 上田 ・坂本 ・杉 田 : 超仕上 における砥石の切 れ味制御. Fig.. 4. Example. of work. surface. 付け る こ と に よ っ て 加 工 を 行 う.こ の と き,砥 石 は 加 工 物 と面 接 触 状 態 と な る.と. こ ろ かが,本 研 究 で は イ ン プ ロ セ ス で 電 解ド. レ ッシ ン グ を 施 す た め,図2に い て い る.砥. み る よ うに リン グ 状 の 砥 石 を 用. 石 は毎分 数 回転 程度 のゆ っ くりした 回転 しか しな. い こ と か ら,加 工 面 上 の 砥 粒 切 れ 刃 の 軌 跡 は 従 来 の 角 柱 状 砥 石 と変 わ ら な い と考 え ら れ る.と. こ ろ かが,砥 石 一加 工 面 の 接 触 状. 態 かが 線 接触 に近 い 状 態 と な る こ と か ら,加 工 条 痕 かが 従 来 の超 仕 上 と異 な る恐 れ かが あ る.そ. こ で,表1の. 加 工 条 件 の も とで 加 工. した 加 工 物 表 面 を 走 査 電 顕 で 調 べ た 結 果 かが図4で. あ る.図. よ. り,加 工 条 痕 かが明 り ょ うに 交 差 して 従 来 と 同 様 の 加 工 面 かが 得 ら れ て お り,リ. ン グ 状 の 砥 石 を 用 い て も問 題 の な い こ とかが わ か. る. 3.2. Fig.. 電 解 ドレッシ ングの砥 石切 れ味 への影 響. 5. Influence mance. of percentage. of on. time. on. finishing. perfor-. 超 仕 上 で は 一 般 に 砥 石 圧 力 に よ っ て 砥 石 の 切 れ 味 を コ ント ロー ル して い る かが,加 工 量 や 仕 上 面 粗 さ を 微 調 整 す る程 度 で そ の ロ ン ト ロ ー ル 範 囲 は 狭 い.特. に,砥. 石 の切 れ 味 を 落 と して. いった ん 磨 き状 態 に し て し ま う と,砥 石 圧 力 の 変 化 だ け で 切 削 状態 に戻 す こ と は 難 し い.磨 ぶれ 状 態 に な り,さ. き状 態 で 砥 石 圧 力 を 上 げ れ ば 目つ. ら に 圧 力 を上 げ れ ば 砥 石 の 大 破 砕 も し くは. 破壊 に至 る危 険 性 も あ る. 図5は 砥 石 圧 力 を 一 定 と し て,電. 解 ドレ ッシ ン グ の 強 度 を変. 化 させ て 切 れ 味 を 制 御 した 結 果 で あ る.図3に のオ ン タ イ ム の 占 め る比 率neを. 示す 電 圧 パル ス. 変 化 させ て お り,neが. 大 きく. なる ほ ど電 解 ドレッ シ ソ グ の 強 度 は 強 く な る。 電 解 ドレ ス かが強 くな る に 従 いdか. が 大 き く な り,ksか が小 さ く な っ て お り,砥. の切 れ 味 かが大 き く向 上 し て い る こ と かが わ か る.し. か も,d. 石 と. neの 間 に ほ ぼ 直 線 関 係 かがあ り,砥 石 の 切 れ 味 制 御 に 電 解 ド レ スかが 適 し て い る こ と かが わ か る.一. 方,仕. 上 面 粗 さ もneに. して 粗 く な る かが,上 限 の あ る こ と を 示 し て い る.な. Fig.. Comparison. of cutting. を. 験 装 置 の 都 合 上 電 圧 を 大 き く変 化 で き な い た め,こ 時 間 や 比 率neを. 粒 の 脱 落 が 起 こ り,砥 石 の 切 れ 味 は 低 下 す る こ とに な る た め 自. る. 3.3.1. ず と限 界 かがあ る. 砥 石 切 れ 味 の 経 時 変 化 を 調 べ た 結 果 で あ る.ΣD. は. 電 解 時 間 に よ る制 御. 加 工 開 始 時 か ら所 定 の 時 間 砧 だ け 電 解 イ ン プ ロ セ ス ド レッ シ ン グ を 行 い,そ. を弱 く し たne=1%と. 120秒 間 の 加 工 を 施 し て い る.す. 強 く し たne=33.3%の. 場合 の加 工 量 を. ず れ の 場 合 も加 工 時 間 の 経 過 と と も に 加 工 量. よ る制 御 で,単. れ 以 後 は 電 解 無 し で 加 工 を 行 い,ト. 0,30,60,90,120sの5つ. スタ ン トな切 れ 味 を 持 続 し続 け て い る こ と かが わ か る.. 7で あ る.τd=0sは 合,τd=120sは. 砥 石切 れ味 の制御 方 法. 先 の結 果 よ り,電 解 の 強 さ を 大 き くす る と砥 石 の 切 れ 味 かが 大 き く向上 す る こ と,逆. に 小 さ くす る と切 れ 味 を 抑 え て 仕 上 面 粗. さを小 さ くで き る こ と かが わ か っ た.そ. こで,こ. こ で は具 体 的 に. 加工 中 に 砥 石 の切 れ 味 を 制 御 す る方 法 を 考 え て み る.な. お, 実. て い る.比 とdは. な わ ち,電. ー タルで. 源 の オ ン ・オ フ に. 純 か つ 確 実 な 制 御 方 法 で あ る.電. は直 線 的 に 増 大 して お り,電 解 を か け る こ とに よ り砥 石 かがコ ン. 3.3. こで は 電 解. 変 え る こ とに よ って電 解 強度 を変化 させ て い. 加工 に よ る全 除 去 体 積 を 表 し て い る.電 解 ド レ ッ シ ン グ の 強 度. 比較 して い る.い. ability. 比例. お,ne. 大 き く し て 電 解 ド レ ッ シ ン グ の 強 度 を 強 く しす ぎ る と切 れ 刃 砥. 図6は. 6. 解 時 間τd=. の 場 合 の 加 工 特 性 を 比 較 した 結 果 かが図 全 く電 解 ド レ ッ シ ン グ を 施 さ な か っ た 場. 加 工 中 電 解 ド レ ッシ ン グ を 続 け た こ と を 表 し. 率 はne=33.3%と. 大 き く な り,逆 にksは. 一 定 と し て い る.為. を 長 くす る. 小 さ く な っ て お り,砥 石 の 切 れ. 味 かがコ ン トロ ー ル され て い る こ とかがわ か る。 ま た,仕. 上 面粗 さ. も 変 化 領 域 は狭 い な かがら もτdに 比 例 し て 変 化 し て お り,τdの. 精 密 工 学 会 誌 Vol.. 62, No. 10, 1996. 1471.
(4) 上田 ・坂 本 ・杉田 : 超仕 上にお ける砥石の切 れ味制御. Fig.. 7. Influence of electrolytic ing performance. in-process. dressing. time. 長 さ で 砥 石 の 加 工 状 態 を 十 分 制 御 で き る と い え る.す 仕 上 面 粗 さ よ り も加 工 量 かが 要 求 さ れ る 場 合 は,加 工 終 了 ま で 電 解 を か け,仕. on finish-. Fig.. 8. Control supply. of finishing. performance. by. switching. of power. な わ ち,. 工 開 始 よ り加. 上 面 粗 さ かが 重視 され る場 合 は所定 の. 時 間 で 電 解 を 弱 め れ ば 求 め る 粗 さ に 仕 上 げ る こ と かがで き る. 従 っ て,電. 解 時 間 と加 工 時 間 と の 組 合 せ に よ り様 々 な要 求 に こ. た え う る加 工 かが 可 能 とな る. こ こ で,い. っ た ん 低 下 して し ま っ た 切 れ 味 を 回 復 で き る か ど. うか を 調 べ て お く必 要 かがあ る.そ 度 を 調 べ る た め,30秒. こ で,砥. の 影 響 を 調 べ て み た.比. 率ne=33.3%と. ら れ た 切 削 特 性 かが 図8で. あ る.電. る かが,電 解 を 再 開 す る とdは 戻 っ て い る.仕. 石 の切 れ 味 の 回復程. ご と に 電 解 電 源 の オ ン ・オ フ を 行 い, そ. 解 を 止 め る とdが. 小 さ くな. 再 び 増 加 し て元 の 加 工 状 態 に. 上 面 粗 さ は,振. フ に 従 っ て 変 化 し て い る.し. 一 定 と し て い る. 得. れ 幅 は 小 さ い も の の,オ. か も,加. ン ・オ. 工 時 間 かが 長 くな って もほ. ぼ 同 様 の 傾 向 を 示 し て お り,砥 石 の 切 れ 味 かが 安 定 した 状 態 で コ ン ト ロ ー ル さ れ て い る こ とかがわ か る. 3. 3. 2. 比 率 ne に よ る 制 御. 比 率neを. 変 化 させ る こ と で,加. の 変 化 具 合 を 調 べ た 結 果 かが図9で. 工 進 行 に 伴 う砥 石 の 切 れ 味 あ る.ne=33.3%. の 電 解ド. レ ス を か け た 状 態 か ら 始 め,ne=11.1%,2.4%,0%と. 減少. さ せ て い る かが,電 解 ド レ ス の 効 果 を 下 げ る こ と で, しksが. 向 上 し て い る.と dが. dが. 減 少. 大 き く な っ て 砥 石 の 切 れ 味 は 抑 え られ, 仕 上 面 粗 さが こ ろ かが,ne=50%の. 大 き く な っ てksが. 小 さ く な っ て お り,砥 石 の 切 れ 味 を 磨. き 状 態 か ら 簡 単 に 回 復 で き る.従. っ て,比. 率neを. コン トロー. ル す る こ と に よ っ て も砥 石 切 れ 味 を 十 分 制 御 で き る と い え る. 3. 4. 加 工 材 料 にSUJ. 2 を 用 い て 比 率neの. の 影 響 を 調 べ た 結 果 を 示 す.図5と. 同 様,neを. 解 ド レ ッ シ ン グ の 強 度 を 強 め る に 従 いdが り,ksが. 減 少 し て い る こ と か ら,ne. ロ ー ル で き る こ とかがわ か る.す. 1472精. 9. Effect. of electrolysis. dressing. 解 の 強 さ を 変 え る こ と で 異 な る 加 工 材 料 の 加 工 に も対 応 で きる 可 能 性 かが 十 分 あ る こ と かが わ か る.し. か し,こ. 上 面 粗 さ に 対 し て は 大 き な 変 化 は な く,粗. の 材 料 の 場 合, 仕. さ に 対 す る制 御 は難. しい と い え る.. S U J 2 への適 用. 図10に. Fig.. 電 解 ド レ ス を か け る と,. 大 き くして 電. 直 線 的 に 大 き くな. に よ り切 れ 味 を コ ント. な わ ち,同. 密 工 学 会 誌 Vol. 62, No. 10,. 砥石切 れ味へ. 一砥 石 を用 いて も電. 1996. 3. 5. Al2 O3 へ の 適 用. 図11に. 加 工 材 料 にAl2O3を. 用 い て 比 率neの. の 影 響 を 調 べ た 結 果 を 示 す.図5,10と. 同 様,neを. 電 解 ド レ ッ シ ン グ の 強 度 を 強 め る に 従 いd な り,ksが. 砥 石 切 れ 味へ 大 き くして. が 直 線 的 に 大 きく. 減 少 し て い る こ と か ら, ne に よ り切 れ 味 を コ ン ト.
(5) 上田 ・坂本 ・杉田 : 超仕 上にお ける砥石の切れ 味制 御. Fig. 10. Influence of percentage. ロー ル で き る こ と かが わ か る.ま 仕上 面 粗 さRaも. た,砥. 増 加 し て お り,粗. Fig. 11. of on time (SUJ 2) 石 の 切 れ 味 の 増 加 と共 に. さ の 制 御 も可 能 で あ る こ と. (4). 電解 の強 さで砥 石 の切 れ味 を コン トロールす る こ と に. よ り,被 ど の 金 属 材 料 に 比 べ,砥. of on time (Al2O3). 初 の 切 れ 味 に 回 復 可 能 で あ る.. かが わ か る. A12O3はS45C,SUJ2な. Influence of percentage. 石 の 目づ. 削性 の異 な る種 々 の加工 材料 を同一 砥 石 で加工 で. き る 可 能 性 かがあ る.. ま りかが 生 じ に くい こ とか ら,微 少 な 電 解 を 行 う こ と で ドレ ス 効 果 は 得 ら れ る.同. 一砥 石 を用 い て も電解 の強 さを変 える こ とで. 炭 素 鋼S45C,軸. 受 鋼SUJ2お. よ びAl2O3セ. ラ ミック ス の よ. 終 わ りに,本. 研 究 の 遂 行 に 当 た り,実 験 材 料 等 の 提 供 を受 け. た 日本 グ リ ー ス(株),(株)ミ. うに 多 種 多 様 な材 料 の 加 工 に も対 応 で き る可 能 性 が 十 分 あ る こ. 参 考. とかが わ か る. 1) 4.. 結. 論 2). 円 筒 超 仕 上 に 電 解 イ ン プロ セ ス ド レ ッ シ ン グ を 併 用 し, そ の 電 気 量 を 調 整 す る こ と に よ り砥 石 の 切 れ 味 の 制 御 を 試 み た 結. 3). 果,以 下 の よ うな 結 論 を 得 た. (1). 電 解 イ ン プ ロセ ス ドレ ッ シ ン グ を 併 用 す る こ と に よ り,. 易 に 所 定 の加 工 量,仕. 上 面 粗 さ を 得 る こ とかが 可 能 で あ る.. 電解 の強 度 は電 解 時 間 お よび オ ン タ イ ムの比 率 で 容 易. に 調 整 可 能 で あ る. (3). 上 田 隆 司,坂. 本. 智,杉. 文 献. 田忠 彰:水. 溶 性 加 工 液 に よ る 超 仕 上, 精 密. 工 学 会 誌, 62, 2 (1996) 252. 上 田 隆 司,坂 本 智,杉 田忠 彰:超 仕 上 に お け る砥 石 の 切 れ 味 制 御, 1995年 度 精 密 工 学 会 秋 季 大 会 学 術 講 演 会 講 演 論 文 集, (1995) 165. 上 田 隆 司,花 見 真 司,平 野 聡,山 本 明:フ ァ イ ン セ ラ ミ ック ス の ホ ー ニ ン グ加 工 ダ イ ヤ モ ン ド砥 石 の 結 合 剤 かが 切 削性 能に及 ぼ す 影 響,精. 密 機 械,51,6(1982)1195.. 4). T. Ueda and A. Yamamoto Honing Mechanism, Trans. 237.. 5). 上 田 隆 司,金 曽 久 佳,杉 田 忠 彰:超 仕 上 の 加 工 機 構 に 関 す る 研 究, 日本 機 械 学 会 論 文 集C編, 57, 538 (1991) 2154. 上 田 隆 司,山 本 明:ホ ー ニ ン グ機 構 に 関 す る 一 考 察,精 密 機 械, 48, 11 (1982) 1514.. 種 々 の 加 工 状 態 を 意 図 的 に作 り出 す こ とかが 可 能 で あ り, 容. (2). ズ ホ に深 く感 謝 し ま す.. 6). : An Analytical Investigation of the ASME, J. Eng. Ind., 106, Aug. (1984). 一 度 失 わ れ た 砥 石 の 切 れ 味 も電 解 イ ン プ ロ セ ス ド レ ッ. シ ン グ を 行 う こ と に よ り,加 工 を 中 断 す る こ と な く加 工 当. 精 密 工 学 会 誌 Vol. 62, No. 10, 1996. 1473.
(6)
関連したドキュメント
This paper presents an investigation into the mechanics of this specific problem and develops an analytical approach that accounts for the effects of geometrical and material data on
In order to solve this problem we in- troduce generalized uniformly continuous solution operators and use them to obtain the unique solution on a certain Colombeau space1. In
The proof of the existence theorem is based on the method of successive approximations, in which an iteration scheme, based on solving a linearized version of the equations, is
While conducting an experiment regarding fetal move- ments as a result of Pulsed Wave Doppler (PWD) ultrasound, [8] we encountered the severe artifacts in the acquired image2.
We will study the spreading of a charged microdroplet using the lubrication approximation which assumes that the fluid spreads over a solid surface and that the droplet is thin so
Wro ´nski’s construction replaced by phase semantic completion. ASubL3, Crakow 06/11/06
N., A semilinear wave equation associated with a linear differential equation with Cauchy data, Nonlinear Anal.. M., A semilinear wave equation associated with a nonlinear
• Informal discussion meetings shall be held with Nippon Kaiji Kyokai (NK) to exchange information and opinions regarding classification, both domestic and international affairs
