特長

http://onsemi.jp

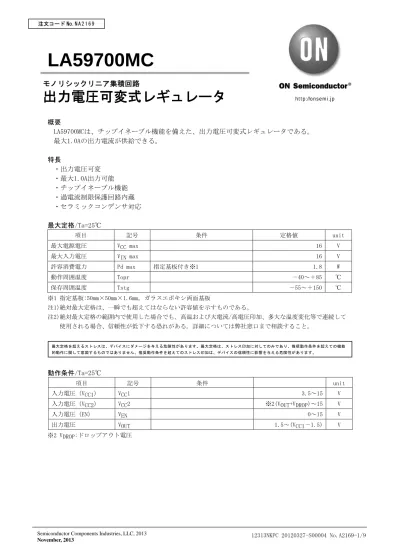

LA59700MC

概要

LA59700MCは、チップイネーブル機能を備えた、出力電圧可変式レギュレータである。

最大1.0Aの出力電流が供給できる。

特長

・出力電圧可変

・最大1.0A出力可能

・チップイネーブル機能

・過電流制限保護回路内蔵

・セラミックコンデンサ対応

最大定格/Ta=25℃

項目 記号 条件 定格値 unit

最大電源電圧 VCC max 16 V

最大入力電圧 VIN max 16 V

許容消費電力 Pd max 指定基板付き※1 1.8 W

動作周囲温度 Topr －40～＋85 ℃

保存周囲温度 Tstg －55～＋150 ℃

※1 指定基板:50mm×50mm×1.6mm，ガラスエポキシ両面基板

注1)絶対最大定格は、一瞬でも超えてはならない許容値を示すものである。

注2)絶対最大定格の範囲内で使用した場合でも、高温および大電流/高電圧印加、多大な温度変化等で連続して 使用される場合、信頼性が低下する恐れがある。詳細については弊社窓口まで相談すること。

動作条件/Ta=25℃

項目 記号 条件 unit

入力電圧（VCC1） VCC1 3.5～15 V

入力電圧（VCC2） VCC2 ※2(VOUT+VDROP)～15 V

入力電圧（EN） VEN 0～15 V

出力電圧 VOUT 1.5～(VCC1－1.5) V

※2 VDROP:ドロップアウト電圧

モノリシックリニア集積回路

出力電圧可変式レギュレータ

最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。

電気的特性 /Ta=25℃,VCC1=VCC2=3.5V,VEN=1.6V,出力電圧1.5V設定,特に指定のない限り。

項目 記号 条件 min typ max unit

消費電流 ICC VEN=1.6V 3.5 7 mA

スタンバイ電流 ISTBY VEN=0V 1 μ A

出力電圧 VOUT OUT=ADJ,IOUT=10mA 1.225 1.25 1.275 V

出力電流 IOUT 1.0 A

IOUT=500mA 0.42 0.6 V

ドロップアウト電圧 (VCC2-VOUT)

VDROP

IOUT=1.0A 0.84 1.2 V

ADJ端子はき出し電流 IADJ ADJ=0V,OUT=Open 160 300 nA

負荷変動 RLD IOUT=10mA～500mA 10 mV

電圧変動 RLN VCC1=VCC2=3.5V～7V,IOUT=10mA 10 mV

出力電圧温度係数 ※3 Δ V/ Δ T Ta=－40～＋85℃,IOUT=10mA ±100 ppm/℃

リップルリジェクション ※3

RR VCC1=VCC2=4.25V,OUT=ADJ, IOUT=10mA,VRpp=1V,fRR=120Hz COUT=Ceramic 10μ F

65 dB

イネーブル電圧 VEN チップイネーブル 1.6 V

ディゼーブル電圧 VDIS チップディゼーブル 0.4 V

イネーブル入力電流 IEN VEN=1.6V 50 μ A

サーマルシャットダウン 検出温度 ※3

TTSD ジャンクション温度 170 ℃

TSDヒステリシス ※3 THYS 30 ℃

※3 設計保証値であり、測定は行わない。

外形図

unit:mm (typ) 3439

-40 0 20 40 60 80 100

0 2.5

2.0

1.5

1.0

0.5

Pd max -- Ta

-20 1.8

0.94

85

SANYO : SOP8L(200mil)

0.05

1 2

8

0.2 4.93

3.94 5.99 0.64

1.27 0.41

1.68 MAX

(1.5)

TOP VIEW SIDE VIEW

SIDE VIEW

BOTTOM VIEW (3.10)

(2.41)

《表面》 《裏面》

評価基板仕様：50mm×50mm×1.6mm,ガラスエポキシ、両面基板 ピン配置図

1 OUT

2 ADJ

3 NC

4

GND 5

6 7 8 VCC2

VCC1 EN

GND Top view

ブロック図および応用回路例

1 OUT

2 ADJ

GND 5 4 6

7 VCC2 8

VCC1

EN

GND VREF

(1.25V)

Chip Enable (High_Enable)

OCL TSD

R2

R1 1kΩ 200Ω~

9.8kΩ

Ceramic 10μF 10μF

1μF

VOUT

Enable/

Disable

出力電圧調整式

VOUT=VADJ(≒1.25V)×(R1＋R2)/R1

R1,R2を選定する際は、R1,R2に流れる電流がADJ端子のはき出し電流を十分に無視できるような値 を選ぶこと。

起動方法

本ICは、以下の2通りの方法で使用することができる。

①VCC1,VCC2に電源投入後、EN端子でON/OFFする。

②VCC1,VCC2,ENをショートして使用する。

①で使用する場合、VCC1とVCC2は、同時もしくはVCC1→VCC2の順番で電圧を入力し、最後にEN端子 に電圧を入力する。立ち下げの際は、立ち上げと逆の順番で操作すること。

端子機能 端子

番号 端子名 機能 等価回路

1 OUT 出力端子。

VCC2

OUT

GND 30kΩ

2 ADJ 出力電圧設定用端子。

VCC1

GND 1.3kΩ

2kΩ ADJ

3 NC No Connection。

4 GND GND端子。5pinと内部接続。

5 GND GND端子。4pinと内部接続。

6 EN イネーブル端子。

(High Enable)

VCC1

GND EN

20kΩ

55kΩ

105kΩ

7 VCC1 入力電源。

8 VCC2 出力部電源。

※4 裏面放熱パッドは、実装基板上でGNDとショートし、使用すること。

ICC -- Ta ICC -- VCC

VOUT -- VCC VOUT -- Ta

VDROP -- IOUT VEN -- Ta

IEN -- Ta

5

0 1 2 3 4

5

0 1 2 3 4

-50 0 50 100 150 0 5 10 15

2.0

0 0.5 1.0 1.5

0 5 10 15 -50 0 50 100

-50 0 50 100 150

0 0.5 1

1.0

0 0.5

1.5

0.5 1.0

100

50

VCC1 = VCC2 = 15V

3.5V 7V 11V -40°C

25°C Ta = 85°C

Ta = 85°C -40°C 25°C

VCC1 = VCC2 = 15V 7V3.5V Ta = 25°C

VEN = 1.6V

VEN = 1.6V VCC1 = VCC2

VEN = 1.6V

VCC1 = VCC2 Ta = 25°C

VEN = 1.6V OUT = ADJ

11V

Ta = 85°C -40°C 25°C VCC1 = 3.5V

VDROP = VCC2 − VOUT VEN = 1.6V

1.30

1.15 1.20 1.25

Chip Enable

Chip Disable VCC1 = VCC2 = 3.5V VCC1 = VCC2 = 15V

VEN = 1.6V

15V VCC1 = VCC2 = 3.5V

VOUT -- IOUT VOUT -- IOUT

RR -- f RR -- f

RR -- f

2.0

0 0.5 1.0 1.5

15

0 5 10

0 0.5 1.0 1.5 2.0 2.5 0 0.5 1.0 1.5 2.0 2.5

100

0 20 40 80

60

100

0 20 40 80

60

100

0 20 40 80

60

10 2 3 5 7100 2 3 5 7 1k 2 3 5 710k 10 2 3 5 7100 2 3 5 7 1k 2 3 5 710k

10 2 3 5 7100 2 3 5 7 1k 2 3 5 710k

Ta = 25°C VOUT = 1.5V COUT = 100µF

Ta = 25°C

VCC1 = VCC2 = 15V COUT = 100µF

V1 =CC V2 =CC 15V 10V 7V 3.5V

VOUT = 12V 9V

5V

1.5V

VCC1 = VCC2 = 4.25V VOUT = 1.25V(OUT = ADJ) Ripple Noise = 1Vp-p COUT = Ceramic 10µF

VCC1 = VCC2 = 4.5V VOUT = 1.5V Ripple Noise = 1Vp-p COUT = Ceramic 10µF

VCC1 = VCC2 = 14V VOUT = 11V Ripple Noise = 1Vp-p COUT = Ceramic 10µF

IOUT = 10mA 100mA

IOUT = 10mA 100mA

IOUT = 10mA 100mA

VOUT立ち上げ特性

VINを0.1V/μ s以上のスルーレートで立ち上げ る場合は、オーバーシュートする可能性がある ので、留意すること。

VOUT

t -- μs t -- μs

t -- μs

t -- μs t -- μs

100μs / div 100μs / div

100μs / div

100μs / div 100μs / div

IOUT = 0A IOUT = 100mA Ta = 25°C

VCC1 = VCC2 = 3.5V VOUT = 1.5V COUT = Ceramic 10μF

Ta = 25°C

VCC1 = VCC2 = 15V VOUT = 1.5V COUT = Ceramic 10μF

IOUT = 0A IOUT = 100mA

Ta = 25°C

VCC1 = VCC2 = 15V VOUT = 12V COUT = Ceramic 10μF

0 2

1

0 2

1

0 1.5

1.0

0.5

0 1.5

1.0

0.5

0 2

1

0 15

10

5 I OUT

= 0A 100mA

VEN

VOUT

VEN

VOUT

VEN

VOUT

Ta = 25°C

VCC1 = VCC2 = EN = 3.5V VOUT = 1.5V

COUT = Ceramic 10μF

0 4

2

0 1.5

1.0

0.5

VEN

VOUT

I OUT = 0A

100mA

Ta = 25°C

VCC1 = VCC2 = EN = 15V VOUT = 1.5V

COUT = Ceramic 10μF VEN

I OUT = 0A

100mA

Ta = 25°C

VCC1 = VCC2 = EN = 15V VOUT = 12V

COUT = Ceramic 10μF VEN

VOUT

I OUT = 0A

100mA

0 20

10

0 1.5

1.0

0.5

0 20

10

15

10

5

負荷過渡応答特性

0 50

t -- μs 50μs / div t -- μs 50μs / div

t -- μs 50μs / div

t -- μs 50μs / div t -- μs 50μs / div

t -- μs 50μs / div t -- μs 50μs / div

50 100

1.48 1.50 1.52

1.48 1.50 1.52

1.48 1.50 1.52 0 500

1.48 1.50 1.52 0 50

1.48 1.50 1.52 0 50

11.95 12.00 12.05 0 50

11.95 12.00 12.05 50 100

Ta = 25°C

VCC1 = VCC2 = 3.5V VOUT = 1.5V COUT = Ceramic 10μF IOUT

VOUT

0A⇔50mA 50m⇔100mA

100m⇔500mA

IOUT

VOUT

Ta = 25°C

VCC1 = VCC2 = 3.5V VOUT = 1.5V COUT = Ceramic 10μF

Ta = 25°C

VCC1 = VCC2 = 3.5V VOUT = 1.5V COUT = Ceramic 10μF IOUT

VOUT

IOUT

VOUT

Ta = 25°C

VCC1 = VCC2 = 15V VOUT = 1.5V COUT = Ceramic 10μF

Ta = 25°C

VCC1 = VCC2 = 15V VOUT = 1.5V COUT = Ceramic 10μF IOUT

VOUT

0A⇔50mA 50m⇔100mA

0A⇔50mA 50m⇔100mA

Ta = 25°C

VCC1 = VCC2 = 15V VOUT = 12V COUT = Ceramic 10μF

Ta = 25°C

VCC1 = VCC2 = 15V VOUT = 12V COUT = Ceramic 10μF

0 500

t -- μs 50μs / div

11.95 12.00 12.05

Ta = 25°C

VCC1 = VCC2 = 15V VOUT = 12V COUT = Ceramic 10μF IOUT

VOUT 100mA⇔500mA
