特長

http://onsemi.jp

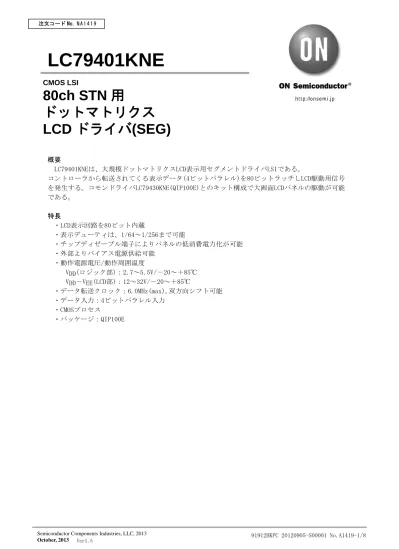

LC79401KNE

概要

LC79401KNEは、大規模ドットマトリクスLCD表示用セグメントドライバLSIである。

コントローラから転送されてくる表示データ(4ビットパラレル)を80ビットラッチしLCD駆動用信号 を発生する。コモンドライバLC79430KNE(QIP100E)とのキット構成で大画面LCDパネルの駆動が可能 である。

特長

・LCD表示回路を80ビット内蔵

・表示デューティは、1/64～1/256まで可能

・チップディゼーブル端子によりパネルの低消費電力化が可能

・外部よりバイアス電源供給可能

・動作電源電圧/動作周囲温度

VDD(ロジック部)：2.7～5.5V/－20～＋85℃

VDD－VEE(LCD部)：12～32V/－20～＋85℃

・データ転送クロック：6.0MHz(max),双方向シフト可能

・データ入力：4ビットパラレル入力

・CMOSプロセス

・パッケージ：QIP100E CMOS LSI

80ch STN 用

ドットマトリクス

LCD ドライバ (SEG)

No.A1419-2/8

絶対最大定格 /Ta=25±2℃,VSS=0V

項目 記号 条件 定格値 unit

最大電源電圧(Logic) VDD max －0.3～＋7.0 V

最大電源電圧(LCD) VDD-VEE max ※1 0～35 V

最大入力電圧 VI max －0.3～VDD＋0.3 V

保存周囲温度 Tstg －40～＋125 ℃

※1 VDD≧V1＞V3＞V4＞VEE,VDD－V3≦7V,V4－VEE≦7Vの関係を保持すること。

許容動作範囲 /Ta=－20～＋85℃,VSS=0V

項目 記号 条件 min typ max unit

電源電圧(Logic) VDD 2.7 5.5 V

電源電圧(LCD) VDD-VEE ※2,3 12 32 V

入力⎡H⎦レベル電圧 VIH DI1～4,CP,LOAD,CDI,R/L,M,

DISPOFF 0.8VDD V

入力⎡L⎦レベル電圧 VIL DI1～4,CP,LOAD,CDI,R/L,M,

DISPOFF 0.2VDD V

CP(シフトクロック) fCP CP 6.0 MHz

CPパルス幅 tWC CP 50 ns

LOADパルス幅 tWL LOAD 50 ns

セットアップタイム tSETUP DI1～4 → CP 30 ns

VDD=2.7～4.5V 40 ns

ホールドタイム tHOLD DI1～4 → CP

VDD=4.5～5.5V 30 ns

CP → LOAD tCL CP → LOAD 80 ns

tLC1 LOAD → CP 110 ns

VDD=2.7～4.5V 30 ns

LOAD → CP

tLC2 LOAD → CP

VDD=4.5～5.5V 15 ns

CP,LOAD立上り時間 tR CP,LOAD ※4 ns

CP,LOAD立下り時間 tF CP,LOAD ※4 ns

※2 VDD≧V1＞V3＞V4＞VEE,VDD－V3≦7V,V4－VEE≦7Vの関係を保持すること。

※3 電源オンの時は、ロジック系電源をオンした後に、液晶駆動系電源をオンするか、または同時 にオンすること。

電源オフの時は、液晶駆動系電源をオフした後に、ロジック系電源をオフするか、または同時に オフすること。

※4 CP,LOAD立上がり時間(tR)、CP,LOAD立下り時間(tF)は、下記①,②を同時に満足すること。

① tR,tF ＜ 1

2fCP －tWC ② tR,tF ＜ 50ns

最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。

電気的特性 /Ta=25±2℃,VDD=2.7～5.5V

項目 記号 条件 min typ max unit

入力⎡H⎦レベル電流 IIH VIN=VDD；LOAD,CP,CDI,R/L,

DI1～4,M,DISPOFF 1 μA

入力⎡L⎦レベル電流 IIL VIN=VSS；LOAD,CP,CDI,R/L,

DI1～4,M,DISPOFF －1 μA

出力⎡H⎦レベル電圧 VOH IOH=－400μA；CDO VDD－0.4 V

出力⎡L⎦レベル電圧 VOL IOL=400μA；CDO 0.4 V

RON(1) VDD－VEE=30V,⎜VDE－VO⎜=0.5V

※5；O1～O80 0.6 1.5 kΩ

ドライバオン抵抗

RON(2) VDD－VEE=20V,⎜VDE－VO⎜=0.5V

※5；O1～O80 0.7 2.0 kΩ

スタンバイ消費電流 IST CDI=VDD,VDD－VEE=30V,CP=6.0MHz

出力無負荷；VSS 200 μA

ISS ※6 VDD－VEE=30V,CP=6.0MHz,

LOAD=14kHz,M=35Hz；VSS 4.0 mA

動作消費電流

IEE ※7 VDD－VEE=30V,CP=6.0MHz,

LOAD=14kHz,M=35Hz；VEE 0.5 mA

入力容量 CI f=6MHz；CP 8 pF

※5 VDE=V1,V3,V4,VEEのいずれか、V1=VDD,V3=15/17(VDD－VEE),V4=2/17(VDD－VEE)

※6 ISSはVDDからVSSに流れる電流

※7 IEEはVDDからVEEに流れる電流

スイッチング特性 /Ta=25±2℃,VSS=0V,VDD=2.7～5.5V

項目 記号 条件 min typ max unit

VDD=2.7～4.5V 100 ns

出力遅延時間1 tD1 負荷=15pF；CDO

VDD=4.5～5.5V 80 ns

VDD=2.7～4.5V 100 ns

出力遅延時間2 tD2 負荷=15pF；CDO

VDD=4.5～5.5V 80 ns

No.A1419-4/8

外形図

unit:mm (typ) 3151A

ピン配置図

Top view SANYO : QIP100E(14X20)

20.0 23.2

14.0 17.2

0.15

0.8

(2.7)

3.0max 0.1

0.3 0.65

(0.58)

1 30

80 51

31 50

100 81

LC79401KNE

O50 O49 O48 O47 O46 O45 O44 O43 O42 O41 O40 O39 O38 O37 O36 O35 O34 O33 O32 O31

O1 O2 O3 O4 O5 O6 O7 O8 O9 O10 O11 O12 O13 O14 O15 O16 O17 O18 O19 O20 O21 O22 O23 O24 O25 O26 O27 O28 O29 O30

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 49 47 48 46 45 44 42 43 41 40 39 37 38 36 35 34 32 33 31 50

O80 O79 O78 O77 O76 O75 O74 O73 O72 O71 O70 O69 O68 O67 O66 O65 O64 O61 O60 O59 O58 O57 O56 O55 O54 O53 O52 O51 O62 O63

80 79 78 77 76 75 74 73 72 71 70 69 68 67 66 65 64 63 62 61 60 59 58 57 56 55 54 53 52 51 82

84 83 85 86 87 89 88 90 91 92 94 93 95 96 97 99 98 100 CDI 81

V1 V3 V4 VEE M LOAD VSS DISPOFF VDD R/L NC NC NC DI4 DI3 DI2 DI1 CP CDO

等価回路ブロック図

O1 O2 O3 O79 O80

V1 V3 V4 VEE

M

R/L

CP

CDO VSS VDD

LOAD CDI

Address Decoder 4 bits

Data Bus Interface

Level Shifter (80 bits)

2nd Latch (80 bits) 4 Level LCD Drive Circuit

(80 bits)

80

1st Latch (80 bits) 80

80

4 20

Address Counter (5bits)

Chip Disable &

Latch Control DI4

DI3 DI2 DI1

Shift Control

DISPOFF

No.A1419-6/8

端子説明

ピンNo 端子名 入出力 機能

90 VDD 88 VSS 85 VEE

電源 VDD－VSS：ロジック用電源 VDD－VEE：液晶駆動回路用電源 82 V1

83 V3 84 V4

電源

液晶駆動レベル電源 V1,VEE：選択レベル V3,V4 ：非選択レベル

99 CP 入力 表示データの取り込みクロック(立下りトリガ)

87 LOAD 入力 表示データのラッチクロック(立下りトリガ) 立下りで表示データの液晶駆動信号が出力 95

96 97 98

DI4 DI3 DI2 DI1

入力

表示データ 液晶駆動出力 液晶表示

H 選択レベル オン

L 非選択レベル オフ

91 R/L 入力

データ出力先を反転する制御端子

CPパルス数 R/L データ

入力 1 2 3 ･･･ 18 19 20

DI1 O77 O73 O69 ･･･ O9 O5 O1 DI2 O78 O74 O70 ･･･ O10 O6 O2 DI3 O79 O75 O71 ･･･ O11 O7 O3 L

DI4 O80 O76 O72 ･･･ O12 O8 O4 DI1 O4 O8 O12 ･･･ O72 O76 O80 DI2 O3 O7 O11 ･･･ O71 O75 O79 DI3 O2 O6 O10 ･･･ O70 O74 O78 H

DI4 O1 O5 O9 ･･･ O69 O73 O77

86 M 入力 液晶駆動出力の交流化信号

81 CDI 入力

チップディゼーブル端子

「H」レベル：データ取り込まない

「L」レベル：データ取り込む

100 CDO 出力 カスケード接続時に次段のCDI端子に接続する

89 DISPOFF 入力 O1～O80出力端子を制御する入力端子で「L」レベル入力区間中 O1～O80端子出力よりV1レベルが出力される。真理値表参照。

1～80 O1～O80 出力

液晶駆動出力

表示データとM信号,DISPOFF信号の組合せによる出力レベルは、

下表のようになる。

M Q DISPOFF 出力

L L H V3

L H H V1

H L H V4

H H H VEE

※ ※ L V1

※don’t care(HまたはLに固定) 92 NC

93 NC 94 NC

- オープン状態で使用すること。

パネル接続例(LC79401KNE/LC79431KNE)

R/L

Seg318 Seg319 Seg320

Seg1

DIO1 DIO80 VDD

VSS VEE

Seg2 Seg3

Com240Com239Com238

Com3 LCD

パネ ル

ドッ ト

電源 回路

の場 合

Com2Com1 LC79430KNE #1M

RS/LS CPMODE DMIN V1 V2 V5

DISPOFF DI1～DI4

O1

～

O1～O80 O1～O80

O1

～

～

M LOAD CP V1 V3 V4 VEE VSS VDD

CDI VEE

VSS VDD

CDI VEE

VSS VDD

CDICDOCDOCDO R/L

DISPOFF DI1～DI4 M LOAD CP V1 V3 V4

コン トロ ー ラ

R

R

CP DI1

～

DISPOFF

DIO1 DIO80 VDD VSS VEE LC79430KNE #3M

RS/LS CPMODE DMIN V1 V2 V5DISPOFF

R/L DISPOFF DI1～DI4 M LOAD CP V1 V3 V4

+-

+-

R (n-4)R

R

V1 V2 V3 V4 V5

+-

+-

No.A1419-8/8

スイッチング特性図

PS 0.8VDD

0.2VDD

0.8VDD 0.2VDD

0.8VDD 0.2VDD

0.2VDD

0.8VDD

0.8VDD

0.2VDD tLC2

tR tWC tF tWC

tSETUP tHOLD

tR tWL tF

tCL tLC1

tD1 tD2

CP

DI1-DI4

LOAD

CP

CDO
