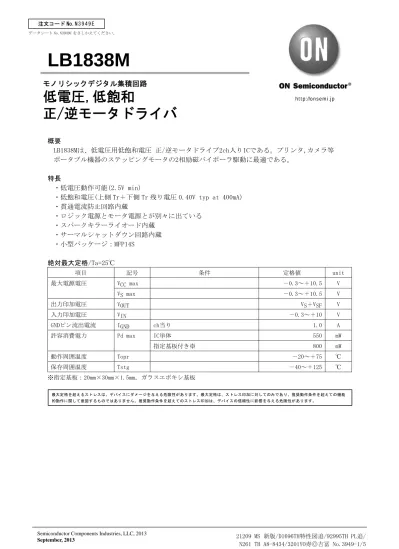

LB1838M
概要
LB1838Mは、低電圧用低飽和電圧 正/逆モータドライブ2ch入りICである。プリンタ,カメラ等 ポータブル機器のステッピングモータの2相励磁バイポーラ駆動に最適である。
特長
・低電圧動作可能(2.5V min)
・低飽和電圧(上側 Tr＋下側 Tr 残り電圧 0.40V typ at 400mA)
・貫通電流防止回路内蔵
・ロジック電源とモータ電源とが別々に出ている
・スパークキラーライオード内蔵
・サーマルシャットダウン回路内蔵
・小型パッケージ：MFP14S
絶対最大定格/Ta=25℃
項目 記号 条件 定格値 unit
VCC max －0.3～＋10.5 V
最大電源電圧
VS max －0.3～＋10.5 V
出力印加電圧 VOUT VS＋VSF V
入力印加電圧 VIN －0.3～＋10 V
GNDピン流出電流 IGND ch当り 1.0 A
IC単体 550 mW
許容消費電力 Pd max
指定基板付き※ 800 mW
動作周囲温度 Topr －20～＋75 ℃
保存周囲温度 Tstg －40～＋125 ℃
※指定基板：20mm×30mm×1.5mm，ガラスエポキシ基板
モノリシックデジタル集積回路
低電圧,低飽和
正/逆モータドライバ
最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。
No.3949-2/5 許容動作範囲/Ta=25℃
項目 記号 条件 定格値 unit
VCC 2.5～9.0 V
電源電圧
VS 1.8～9.0 V
入力「H」レベル電圧 VIH 1.8～9.0 V
入力「L」レベル電圧 VIL －0.3～＋0.7 V
電気的特性 /Ta=25℃,VCC=3V
項目 記号 条件 min typ max unit
ICC0 ENA1,2=0V,VIN1=3V or 0V 0.1 10 μ A 消費電流
ICC1 ENA1=3V,VIN1=3V or 0V 12 18 mA
VOUT1 ENA=3V,VIN=3V or 0V,IOUT=200mA 0.2 0.28 V 出力飽和電圧
VOUT2 ENA=3V,VIN=3V or 0V,IOUT=400mA 0.4 0.6 V
IIN VCC=6V,VIN=6V 200 μ A
入力電流
IENA VCC=6V,ENA=6V 200 μ A
出力サステイン電圧 VO(sus) IOUT=400mA 9 V
スパークキラーダイオード
逆電流 IS(leak) VCC1,VS=7V 30 μ A
順電圧 VSF IOUT=400mA 1.7 V
外形図
unit:mm (typ) 3111A
ピン配置図
1 VCC
2 ENA1
3 OUT1
4 VS1
5 OUT2
6 IN1
7 GND
8 Vcont
14 13 12 11 10 9
GND ENA2 OUT3 VS2 OUT4 IN2
LB1838M
注)GND は両方接続すること。
SANYO : MFP14S(225mil)
1 14
7 8 8.0
0.15 (1.0) 1.0 0.35
1.7MAX(1.5)0.14.4 0.63
6.4
-20 0 20 40 60 80 100
0 1000
800
600
400
200
Pd max -- Ta
550
330 480
Vcont IN
OUT OUT M ID VZ
VCC VS
ID = VZ r
300Ω
ブロック図
VCC
OUT3 VS1
OUT4
GND
Vcont
GND ENA2
VS2
IN2 60kΩ 80kΩ
60kΩ
80kΩ
OUT1
OUT2 ENA1
IN1 60kΩ 80kΩ
60kΩ
80kΩ
Stepping Motor
10μF
※VCC,VS1,VS2,ENA1,ENA2,IN1,IN2 の印加電圧は、絶対最大定格以内であれば上下関係の制約はない。
(例:VCC=3V,VS1,2=2V,ENA=IN=5V)
真理値表
IN1/2 ENA1/2 OUT1/3 OUT2/4 モード
L H H L 正転
H H L H 逆転
L L OFF OFF 待機
H L OFF OFF 待機
Vcont端子について
Vcont端子は左図に示すように、
バンドギャップツェナーVZ＋VF(=1.93V) の電圧が出ている。通常使用においては、
端子オープンにて使用する。
ドライブ電流IDはVcont電圧により変化さ
せられる。ただし、バンドギャップツェ
ナーは共通のため、両ブリッジに働く。
