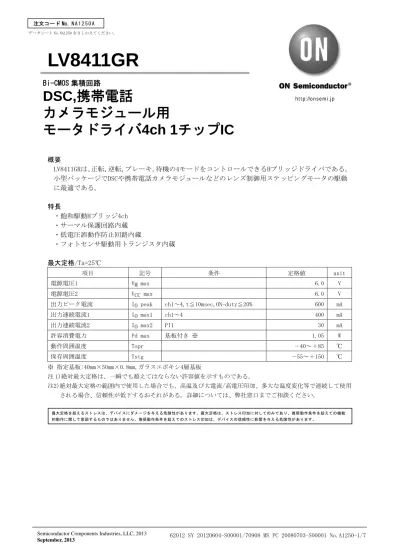

LV8411GR
概要
LV8411GRは、正転，逆転,ブレーキ，待機の4モードをコントロールできるHブリッジドライバである。
小型パッケージでDSCや携帯電話カメラモジュールなどのレンズ制御用ステッピングモータの駆動 に最適である。
特長
・飽和駆動Hブリッジ4ch
・サーマル保護回路内蔵
・低電圧誤動作防止回路内蔵
・フォトセンサ駆動用トランジスタ内蔵
最大定格/Ta=25℃
項目 記号 条件 定格値 unit
電源電圧1 VM max 6.0 V
電源電圧2 VCC max 6.0 V
出力ピーク電流 IO peak ch1～4,t≦10msec,ON-duty≦20% 600 mA
出力連続電流1 IO max1 ch1～4 400 mA
出力連続電流2 IO max2 PI1 30 mA
許容消費電力 Pd max 基板付き ※ 1.05 W
動作周囲温度 Topr －40～＋85 ℃
保存周囲温度 Tstg －55～＋150 ℃
※ 指定基板:40mm×50mm×0.8mm,ガラスエポキシ4層基板
注 1)絶対最大定格は、一瞬でも超えてはならない許容値を示すものである。
注2)絶対最大定格の範囲内で使用した場合でも、高温及び大電流/高電圧印加、多大な温度変化等で連続して使用 される場合、信頼性が低下するおそれがある。詳細については、弊社窓口までご相談ください。
Bi-CMOS 集積回路
DSC, 携帯電話
カメラモジュール用
モータドライバ 4ch 1 チップ IC
最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。
推奨動作範囲/Ta=25℃
項目 記号 条件 定格値 unit
電源電圧範囲1 VM 2.5～5.5 V
電源電圧範囲2 VCC 2.5～5.5 V
ロジック入力電圧 VIN 0～VCC＋0.3 V
入力周波数 fIN IN1～8,INA ～100 kHz
電気的特性 /Ta=25℃,VM=5V,VCC=3.3V,特記なき場合
項目 記号 条件 min typ max unit
待機時消費電流 Istn IN1～8= “ L ” 1.0 μ A
VM消費電流 IM IN1=“H”,IM1＋IM2,無負荷 50 100 200 μ A
VCC消費電流 ICC IN1=“H” 0.3 0.6 1.2 mA
VCC低電圧カット電圧 VthVCC 2.0 2.25 2.5 V
低電圧ヒステリシス電圧 VthHIS 100 150 200 mV
サーマルシャットダウン温度 TSD 設計保証 ※ 160 180 200 ℃
サーマルヒステリシス幅 Δ TSD 設計保証 ※ 10 30 50 ℃
OUT1～8
ロジック端子内蔵プルダウン 抵抗
Rin IN1～8 50 100 200 k Ω
IinL VIN=0V,IN1～8 1.0 μ A
ロジック端子入力電流
IinH VIN=3.3V,IN1～8 16.5 33 60 μ A
ロジック入力 “ H ” レベル電圧 Vinh IN1～8 2.5 V
ロジック入力 “ L ” レベル電圧 Vinl IN1～8 1.0 V
Ronu IO=400mA,上側オン抵抗 0.75 0.9 Ω 出力オン抵抗
Rond IO=400mA,下側オン抵抗 0.45 0.6 Ω
出力リーク電流 IOleak 1.0 μ A
ダイオード順電圧 VD ID=－400mA 0.7 0.9 1.2 V
PI1
ロジック端子内蔵プルダウン 抵抗
Rin INA 50 100 200 k Ω
IinL VIN=0V,INA 1.0 μ A
ロジック端子入力電流
IinH VIN=3.3V,INA 16.5 33 60 μ A
ロジック入力“H”レベル電圧 Vinh INA 2.5 V
ロジック入力 “ L ” レベル電圧 Vinl INA 1.0 V
出力オン抵抗 Ron IO=10mA 3.0 6.0 Ω
出力リーク電流 IOleak 1.0 μ A
外形図
unit:mm (typ) 3366
ピン配置図
PGND 19
INA
1
IN1
2
IN2
3
IN3
4
IN4
5
IN5
6
OUT2
18
OUT3
17
OUT4
16
OUT5
15 14
OUT6 OUT7
13
OUT1 20
VM1 21
VCC 22
SGND 23
PI1 24
PGND2 12 OUT8 11 VM2 10 IN8 9 IN7 8 IN6 7 Top View
LV8411GR
SANYO : VCT24(3.0X3.0)
0.4
3.0
3.0 0.8
(0.035)
TOP VIEW SIDE VIEW
SIDE VIEW
BOTTOM VIEW
0.19
0.4 (0.5)
(C0.14)
1 2
24 (0.125)
(0.09)
Pd max – Ta
0
0.55 0.8
1.05 1
0.4 0.6
0.2 1.2
80 60
20 40
0 120
-40 -20 100
ブロック図
CPU
OUT4OUT3OUT2OUT1VM1 VCC VCC
VM2
+ - PGNDOUT8OUT7OUT6OUT5 + - SGNDIN1IN2PI1IN3IN4IN5IN6IN7IN8INA
30mA max
端子機能 端子
No. 端子名 端子機能 等価回路図
1 2 3 4 5 6 7 8 9
INA IN1 IN2 IN3 IN4 IN5 IN6 IN7 IN8
制御信号入力端子
(フォトセンサ駆動用トランジスタ) 制御信号入力端子
制御信号入力端子 制御信号入力端子 制御信号入力端子 制御信号入力端子 制御信号入力端子 制御信号入力端子 制御信号入力端子
VCC
GND
10kΩ
100kΩ
11 13 14 15 16 17 18 20
OUT8 OUT7 OUT6 OUT5 OUT4 OUT3 OUT2 OUT1
出力端子 出力端子 出力端子 出力端子 出力端子 出力端子 出力端子 出力端子
VM
PGND
24 PI1 フォトセンサ駆動用トランジスタの
出力端子
GND
22 VCC ロジック電源接続端子 10
21 VM2 VM1
モータ電源接続端子 モータ電源接続端子 23 SGND シグナルGND 12
19
PGND2 PGND1
パワーGND
パワーGND
ロジック入力仕様
・ch1～4共通
ch1:IN1～IN2,OUT1～OUT2 ch2:IN3～IN4,OUT3～OUT4 ch3:IN5～IN6,OUT5～OUT6 ch4:IN7～IN8,OUT7～OUT8
入力 出力
IN1 IN2 OUT OUT2 動作モード
L L OFF OFF 待機
H L H L CW(正転方向)
L H L H CCW(逆転方向)
H H L L ブレーキ
・出力段トランジスタファンクション
VM
ON
ON OFF
OFF
VM
OFF OFF
VM
ON
ON OFF ON ON
OFF
・フォトセンサ駆動用トランジスタ
過熱保護回路、VCC低電圧カット回路が動作した場合、内部回路の制御によってOUT1～OUT8は” OFF ” となるが、フォトセンサ駆動用トランジスタの出力(PI1)は、動作状態を継続する。
入力 INA
フォトセンサ駆動 PI1
L OFF
H ON
