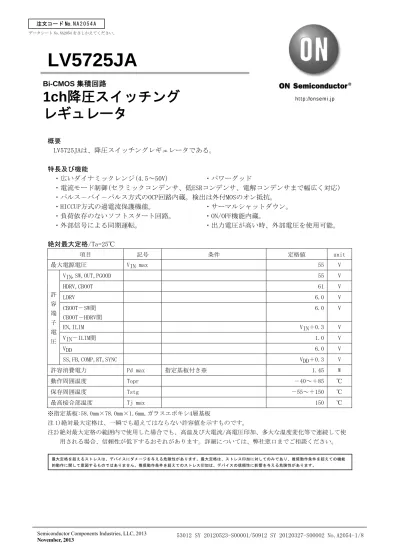

LV5725JA
概要
LV5725JAは、降圧スイッチングレギュレータである。
特長及び機能
・広いダイナミックレンジ(4.5～50V) ・パワーグッド
・電流モード制御(セラミックコンデンサ、低ESRコンデンサ、電解コンデンサまで幅広く対応)
・パルス－バイ－パルス方式のOCP回路内蔵。検出は外付MOSのオン抵抗。
・HICCUP方式の過電流保護機能。 ・サーマルシャットダウン。
・負荷依存のないソフトスタート回路。 ・ON/OFF機能内蔵。
・外部信号による同期運転。 ・出力電圧が高い時、外部電圧を使用可能。
絶対最大定格/Ta=25℃
項目 記号 条件 定格値 unit
最大電源電圧 VIN max 55 V
VIN,SW,OUT,PGOOD 55 V
HDRV,CBOOT 61 V
LDRV 6.0 V
CBOOT－SW間 CBOOT－HDRV間
6.0 V
EN,ILIM VIN＋0.3 V
VIN－ILIM間 1.0 V
VDD 6.0 V
許 容 端 子 電 圧
SS,FB,COMP,RT,SYNC VDD＋0.3 V
許容消費電力 Pd max 指定基板付き※ 1.45 W
動作周囲温度 Topr －40～＋85 ℃
保存周囲温度 Tstg －55～＋150 ℃
最高接合部温度 Tj max 150 ℃
※指定基板:58.0mm×78.0mm×1.6mm,ガラスエポキシ4層基板
注 1)絶対最大定格は、一瞬でも超えてはならない許容値を示すものです。
注2)絶対最大定格の範囲内で使用した場合でも、高温及び大電流/高電圧印加、多大な温度変化等で連続して使 用される場合、信頼性が低下するおそれがあります。詳細については、弊社窓口までご相談ください。
Bi-CMOS 集積回路
1ch 降圧スイッチング レギュレータ
最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。
推奨動作範囲/Ta=25℃
項目 記号 条件 定格値 unit
電源電圧範囲 VIN 4.5～50 V
誤差増幅器入力電圧 VFB 0～1.6 V
発振周波数 FOSC 50～500 kHz
電気的特性 /Ta=25℃,VIN=24V
項目 記号 条件 min typ max unit
基準電圧部
内部基準電圧 Vref E/Aのオフセット含む 0.698 0.708 0.718 V
5V電源電圧 VDD IOUT=0～5mA 4.7 5.2 5.7 V
三角発振器部
発振周波数 FOSC RT=56kΩ 317 365 412 kHz
周波数変動 FOSC_DV VIN=4.5～50V 1 %
発振周波数フォルドバック 検知電圧
VOSC FB SS終了後 FB電圧検知 0.5 V
フォルドバック後発振周波数 FOSC FB RT=56kΩ, VFB=0V 100 130 160 kHz
ON/OFF回路部
IC起動電圧 VEN on - 2.5 3.0 V
起動電圧ヒステリシス VEN hys 0.3 0.6 - V
ソフトスタート回路部
ソフトスタート・ソース電流 ISS SC EN＞3V 4 5 6 μA
ソフトスタート・シンク電流 ISS SK EN＜1V,VDD=5V 2 mA
ソフトスタート終了電圧 VSS END 0.7 0.9 1.1 V
UVLO回路部
UVLOロック解除電圧 VUVLO 3.7 4.0 4.3 V
UVLOヒステリシス VUVLO H 0.3 V
誤差増幅器
入力バイアス電流 IEA IN 100 nA
エラーアンプ利得 GEA 1000 1400 1800 μA/V
同相入力範囲 VEA R VIN=4.5～50V 0 1.6 V
出力シンク電流 IEA OSK FB=1.0V －100 μA
出力ソース電流 IES OSK FB=0V 100 μA
電流検出アンプゲイン GISNS 2.4
過電流リミッタ回路部
基準電流 ILIM －10% 20 ＋10% μA
過電流検出コンパレータ オフセット電圧
VLIM_OFS －5 ＋5 mV
過電流検出コンパレータ 同相入力範囲
VLIM_CM VIN-0.45 VIN V
次ページへ続く。
前ページより続く。
項目 記号 条件 min typ max unit
PWM比較器
Vt max デューティサイクル=DMAX, SW=VIN
1.15 1.25 1.35 V 入力スレッショルド電圧
Vt0 デューティサイクル=0%, SW=VIN
0.5 0.6 0.7 V
最大オンデューティ DMAX 92 %
パワーグッド
パワーグッド｢L｣時シンク電流 IPGL PGOOD=5V 5 mA
パワーグッド｢H｣時シンク電流 IPGH PGOOD=5V 1 μA
パワーグッドスレッショルド PGthresh FB上昇時 0.612 V
パワーグッドヒステリシス PGhys 12 mV
出力部
ハイサイド出力段オン抵抗(上) RONH_HIGH CBOOT-HDRV=-0.1V 12 Ω ハイサイド出力段オン抵抗(下) RONL_HIGH HDRV-SW=+0.1V 3.3 Ω ローサイド出力段オン抵抗(上) RONH_LOW VDD-LDRV=-0.1V 7.9 Ω ローサイド出力段オン抵抗(下) RONL_LOW LDRV-GND=+0.1V 3.8 Ω ハイサイド出力段オン電流(上) IONH CBOOT-HDRV=-4.5V 160 mA ハイサイド出力段オン電流(下) IONL HDRV-SW=+4.5V 330 mA ローサイド出力段オン電流(上) IONH VDD-LDRV=-5.2V 190 mA ローサイド出力段オン電流(下) IONL LDRV-GND=+5.2V 250 mA
デバイス全体
スタンバイ電流 ICCS EN＜1V 1 μA
平均消費電流 ICCA EN＞3V 2.5 mA
外形図
unit:mm (typ) 3178B
SANYO : SSOP16(225mil)
5.2
4.4 6.4
0.22 0.65 (0.33)
1 8
9 16
0.5
0.15
1.5max
0.1(1.3)
Pd max -- Ta
0
0.75
0.5 1.0 1.5 1.45 2.0
--40 --20 0 20 40 60 8085 100
ブロック図
応用回路例
VIN13
VIN 14
ILIM
15 SS/HICCUP
16 FB
COMP 12 GND
9 LDRV 11 VDD +
-
+ - +
-
+ -
0.7V
SD ++ -
0.9V
SD
+ -
0.5V
OCP Comp
Current Amp
Err Amp
FFOLD Amp
PWM Comp
shut down(SD)
1.1V
0.5V 5V
5V
REGULATOR REFERENCE VOLTAGE
SAW WAVE OSCILLATOR
fosc forcec 1/3
S R
Q
CONTROL Logic VIN UVLO TSD
S R
Q
EN 5
6 SW 8 HDRV 7 CBOOT
1
+ -
+ -
0.612V
10 OUT
RT 2 SYNC
3 PGOOD
4 OCP
1.3V HICCUP Comp
C10 C4
C8
Q1
Q2 D1
L EN
SS/HICCUP COMP
CBOOT C1
C9 C7
C2
C11 C5
C3 ON/OFF
VOUT C6
R5
R1 R3 R2
R4 HDRV
SW
LDRV FB
GND VDD
VIN ILIM
GND 16
1 5
6 7
8
9
11 12
13 14
15
RT 2
R6
OUT 10 R7
PGOOD 4
SYNC
SYNC 3
ピン配置図
端子説明
端子No. 端子名 端子説明
1 COMP 誤差増幅器出力端子。FB端子との間に位相補償ネットワークを接続する。
2 RT 発振周波数設定端子。この端子とGND間に抵抗を接続する。
3 SYNC 外部同期信号入力端子。
4 PGOOD パワーグッド端子。NMOS-FETのオープンドレイン出力。出力電圧が設定電圧に対して 約-15%以下になると｢L｣を出力する。未使用時はオープン。
5 EN ON/OFF端子。
6 SW スイッチングノードに接続される端子。NchMOSFETのソースを接続する。
7 CBOOT ブートストラップ容量接続端子。外付NchMOSFETのゲート駆動電源になる。
CBOOT－SW間にバイパスコンデンサが必要になる。
8 HDRV 外付け上側MOSFETゲート駆動端子。
9 LDRV 外付け下側MOSFETゲート駆動端子。
10 OUT 内部レギュレータ電力供給端子。VOUTに接続される。
11 VDD 外付け下側MOS-FETのゲートドライブ用電源端子。
12 GND グランド端子。各基準電圧はグランド端子電圧を基準とする。
13 VIN 電源端子。UVLO機能で監視されている。UVLO機能によりこの端子が4.3V以上になると ICは起動しソフトスタート動作に入る。
14 ILIM 電流検出用基準電流端子。約20μAの吸込電流が流れる。この端子とVINの間に外部で 抵抗を接続し、この抵抗の端子側電圧よりもSW端子に印加される電圧が低くなると電 流リミッタコンパレータが動作して上側NchMOSFETをオフさせる。この動作はPWMパル ス毎にリセットされる。
15 SS/HICCUP ソフトスタート用コンデンサ接続端子。約5μAの電流でソフトスタートコンデンサを 充電する。この端子が約0.9Vでソフトスタート期間終了になり、周波数フォルドバッ ク機能がアクティブになる。過電流リミッタが働いた場合、充電が継続され、電圧が 0.2V上昇した時に一定時間電源動作を停止するヒカップモードに移行する。復帰後は ソフトスタートで起動する。
16 FB 誤差増幅器反転入力端子。この端子電圧が0.708Vになる様にコンバータは動作する。
出力電圧を外部で抵抗分割した電圧を印加する。またソフトスタート終了後この端子 3
4 5 6 7
8 9
10 14 13 12 11 EN
RT
PGOOD
SW CBOOT HDRV
OUT SS/HICCUP
VIN GND VDD
LDRV
LV5725JA
Top view 1
2 COMP
SYNC
16 15
FB
ILIM
入出力端子等価回路図
端子番号 端子 等価回路図
1 COMP 11
1
12 VDD
COMP
GND
2 RT 11
2
12 VDD
RT
GND
3 SYNC 11
3
12 VDD
SYNC
GND
4 PGOOD 11
4
12 VDD
PGOOD
GND
5 EN 11
5
12 VDD
EN
GND
6 SW 7
13
6
12 CBOOT
VIN
SW
GND
次ページへ続く。
前ページより続く。
端子番号 端子 等価回路図
7 CBOOT
7
13
6 CBOOT
VIN
SW VDD11
8 HDRV 7
8
6 12 CBOOT
HDRV
SW GND
9 LDRV 11
9
12 VDD
LDRV
GND
10 OUT
10 13
12 OUT
VIN
GND VDD11
11 VDD 13
12 VIN
GND VDD11
12,13 GND,VIN 13
12 VIN
GND
1pF
14 ILIM 13
14
12 VIN
ILIM
GND
次ページへ続く。
前ページより続く。
端子番号 端子 等価回路図
15 SS/HICCUP 11
15
12 VDD
SS/HICCUP
GND
16 FB 11
16
12 VDD
FB
GND
