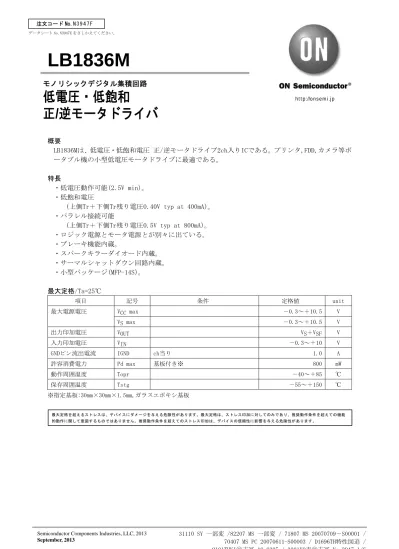

LB1836M
概要
LB1836Mは、低電圧・低飽和電圧 正/逆モータドライブ2ch入りICである。プリンタ,FDD,カメラ等ポ ータブル機の小型低電圧モータドライブに最適である。
特長
・低電圧動作可能(2.5V min)。
・低飽和電圧
(上側Tr＋下側Tr残り電圧0.40V typ at 400mA)。
・パラレル接続可能
(上側Tr＋下側Tr残り電圧0.5V typ at 800mA)。
・ロジック電源とモータ電源とが別々に出ている。
・ブレーキ機能内蔵。
・スパークキラーダイオード内蔵。
・サーマルシャットダウン回路内蔵。
・小型パッケージ(MFP-14S)。
最大定格/Ta=25℃
項目 記号 条件 定格値 unit
VCC max －0.3～＋10.5 V
最大電源電圧
VS max －0.3～＋10.5 V
出力印加電圧 VOUT VS＋VSF V
入力印加電圧 VIN －0.3～＋10 V
GNDピン流出電流 IGND ch当り 1.0 A
許容消費電力 Pd max 基板付き※ 800 mW
動作周囲温度 Topr －40～＋85 ℃
保存周囲温度 Tstg －55～＋150 ℃
※指定基板:30mm×30mm×1.5mm,ガラスエポキシ基板
モノリシックデジタル集積回路
低電圧・低飽和 正 / 逆モータドライバ
最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。
14 GND
1 VCC
13 IN3
2 IN1
12 OUT3
3 OUT1
11 VS2
4 VS1
10 OUT4
5 OUT2
9 IN4
6 IN2
8 Vcont
7 GND
LB1836M
Top view
許容動作範囲/Ta=25℃
項目 記号 条件 unit
VCC 2.5～9.0 V
電源電圧
VS 1.8～9.0 V
入力「H」レベル電圧 VIH 1.8～9.0 V
入力「L」レベル電圧 VIL －0.3～＋0.7 V
電気的特性 /Ta=25℃,VCC=VS=3V
項目 記号 条件 min typ max unit
ICC0 VIN1,2,3,4=0V,ICC＋IS 0.1 10 μ A ICC1 VIN1=3V,VIN2,3,4=0V,ICC＋IS 14 20 mA 電源電流
ICC2 VIN1,2=3V,VIN3,4=0V,ICC＋IS 22 35 mA
VOUT1 IOUT=200mA 0.20 0.28 V
VOUT2 IOUT=400mA 0.40 0.60 V
VOUT3 IOUT=400mA パラ接続 0.25 0.35 V
出力飽和電圧 (上側＋下側)
VOUT4 IOUT=800mA パラ接続 0.50 0.70 V
出力サステイン電圧 VO(SUS) IOUT=400mA 9 V
入力電流 IIN VIN=2V,VCC=6V 80 μ A
スパークキラーダイオード
逆電流 IS(leak) VCC1,2=9V 30 μ A
順電圧 VSF IOUT=400mA 1.7 V
外形図
unit:mm (typ) 3111A
ピン配置図
注)GNDは、両方接続する。
SANYO : MFP14S(225mil)
1 14
7 8 8.0
0.15 (1.0) 1.0 0.35
1.7MAX(1.5)0.14.4 0.63
6.4
MSA02059
Pd max -- Ta
0 800
600
400
200 1000
ñ 40 ñ 20 0 20 40 60 8085 100
420
IN1
M OUT1
OUT2
VS1 10μF
VS2
M OUT3
OUT4
GND GND VCC
IN2
IN3
IN4
ブロック図
真理値表
IN1/3 IN2/4 OUT1/3 OUT2/4 モード
H L H L 正転
L H L H 逆転
H H L L ブレーキ
L L OFF OFF 待機
設計上の留意点
電源(VS)ラインおよびGNDラインに大電流が流れると、応用上、レイアウト上によってはライン発振 による誤動作が発生することがある。
大電流が流れるモードは以下の時である。
・DCモータ起動および正 ↔ 逆回転移行時のモータ突入電流。
・正回転 ↔ 逆回転、正/逆回転 ↔ ブレーキ移行時のIC内部で発生する貫通電流。
(モード移行時に待機モードを経由すると貫通電流は抑えられる)
パターンレイアウトについては、以下の点に注意すること。
・電源(VS)-GNDの配線インダクタンスを下げるよう、配線を太く、短くする。
・ICの直近にパスコンを入れる(VS-7ピンGND間に最短距離で入れるのが有効)。
・CPUとLB1836Mが別実装基板で、それぞれの基板のGND電位の差が大きく発生する場合は、CPUと LB1836M入力間にシリーズに10k Ω 程度の抵抗を入れる。
Vcont端子について
ID= VZ
r (=一定)
Vcont端子は上図に示すように、バンドギャップツェナーVZ＋VF(=1.93V)の電圧がでている。
通常使用においては、端子オープンにて使用する。
ドライブ電流IDはVcont電圧により変化させられる。ただし、バンドギャップツェナーは共通のた め両ブリッジに働く。
M OUT
300Ω OUTID
IN VCC
Vcont VZ
VS
PCA02060 0
0.2 0.4 0.6 0.8 1.0
0 70 80 90 100 110
0 100 200 300 400 500 600 0 20 40 60 80 100 120 140
0
400 28
0 1 2 3 4 5 6 7 8 9 10 0 1 2 3 4 5 6 7 8 9 10 11
PCA02062 0
0.1 0.3 0.2 0.4 0.5 0.6
0 0.2 0.4 0.6 0.8 1.0
– 40 – 20 0 20 40 60 80 100 120 140 100 200 300 400 500 600 700 800
PCA02064
IS – Ta
0 4 8 12 16
100 200 300
0 4 8 12 16 20 24 20
24
– 40 – 20 0 20 40 60 80 100 120 140 160 – 20 0 20 40 60 80 100 120 140
PCA02065
ICC – Ta
ICC – VCC
0 1 2 3 4 5 6
– 40 160
PCA02063
0 900
PCA02061
– 40 – 20 160
VO(sat) – IO
PCA02066 PCA02067
IIN – VIN
IIN – Ta
VO(sat) – Ta VO(sat) – IO
VCC = VS = IN = 3V
VCC = VS = IN = 3V
VCC = VS = 3V IN1 IN2 IN3 IN4
VCC = VS = IN = 3V
VS = IN = 3V IN1
IN2
IO = 400mA
IO = 200mA
1ch total
PCA02068 0
4 8 12 16 20 24
0 1 2 3 4 5 6 7 8 9 10 11
IS – VS
VCC = IN = 3V
