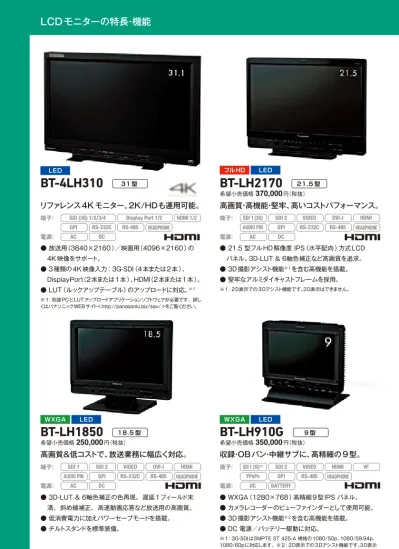

ラインナップカタログ　モニター

LCDモニターの特長・機能

BT-4LH310

リファレンス4Kモニター。2K/HDも運用可能。

BT-LH2170

希望小売価格

370,000

円（税抜）

高画質・高機能・堅牢、高いコストパフォーマンス。

BT-LH1850

希望小売価格

250,000

円（税抜）

高画質＆低コストで、放送業務に幅広く対応。

BT-LH910G

希望小売価格

350,000

円（税抜）

収録・OBバン・中継サブに、高精細の9型。

● 放送用（3840×2160 ）／映画用（4096×2160 ）の 4K 映像をサポート。 ● 3種類の4K映像入力： 3G-SDI（4本または2本）、 DisplayPort（2本または1本）、HDMI（2本または1本）。 ● LUT（ルックアップテーブル）のアップロードに対応。※ 1 ※1： 別途PCとLUTアップロードアプリケーションソフトウェアが必要です。詳し くはパナソニックWEBサイト＜http://panasonic.biz/sav/＞をご覧ください。 ● 21.5 型フル HD 解像度 IPS（水平配向 ）方式 LCD パネル、3D-LUT & ６軸色補正など高画質を追求。 ● 3D 撮影アシスト機能※ 1_{を含む高機能を搭載。} ● 堅牢なアルミダイキャストフレームを採用。 ※1： 2Ｄ表示での3Ｄアシスト機能です。3Ｄ表示はできません。 ● 3D-LUT & ６軸色補正の色再現。遅延 1フィールド未 満、斜め線補正、高速動画応答など放送用の高画質。 ● 低消費電力に加えパワーセーブモードを搭載。 ● チルトスタンドを標準装備。 ● WXGA（1280×768 ）高精細 9 型 IPS パネル。 ● カメラレコーダーのビューファインダーとして使用可能。 ● 3D 撮影アシスト機能※ 2_{を含む高機能を搭載。} ● DC 電源／バッテリー駆動に対応。 ※1： 3G-SDIはSMPTE ST 425-A 規格の1080/50p、1080/59.94p、 1080/60pに対応します。※2： 2Ｄ表示での3Ｄアシスト機能です。3Ｄ表示 はできません。 LED LED LED LED 31 型 21.5 型 18.5 型 9 型 HEADPHONE GPI RS-232C RS-485 HDMI 1/2

SDI (3G) 1/2/3/4 Display Port 1/2

端子： AC DC 電源： HEADPHONE GPI AUDIO PIN SDI 1 (3G) RS-232C VIDEO SDI 2 RS-485 DVI-I HDMI 端子： AC DC 電源： HEADPHONE GPI AUDIO PIN SDI 1 RS-232C VIDEO SDI 2 RS-485 DVI-I HDMI 端子： AC DC 電源： HEADPHONE GPI YPBPR

SDI 1 (3G)*1 _{SDI 2 VIDEO}

RS-485 HDMI VF 端子： DC BATTERY 電源： フルHD WXGA WXGA

V

AR

IC

AM/

4K

AV

C

C

A

M

P2

MON

IT

OR

BT-4LH310 BT-LH2170 BT-LH1850 BT-LH910G 1 3D-LUT 色補正＆ _{6 軸色補正 （アップロード機能対応）}○ ○ ○ ○ 2 遅延 1フィールド未満 ○ ○ ○ ○ 3 斜め線補正処理回路 ○ ○ ○ ○ 4 _{ＲＧＢマニュアル調整}放送用の階調性と ○ ○ ○ ○ 5 高速動画応答 ○ ○ ○ ○ 6 広視野角 178゜ 178゜ 左右 170゜/上下 160゜ 176゜ 7 _{シネガンマ補正}VARICAM ○ ○ ○ ○ 8 ブラックモード ○ ○ ○ ○ 9 キャリブレーション機能 ○ ○ ○ ○ 10 多彩なマーカー ○ ○（2Dモード） ○ ○ 11 クロスハッチ・グリッド ○ ○ ○ ○

12 ウェーブフォームモニター Y/R/G/B Y/R/G/B Y/R/G/B Y/R/G/B

13 ベクトルスコープ ○ ○ ○ ○ 14 ピクセル・ツー・ピクセル表示 ○ ○ ○ ○ 15 ZOOM 機能（拡大表示） ○ − − − 16 FOCUS IN RED 表示 ○ ○ ○ ○ 17 Y MAP 表示 ○ ○ − − 18_{（フレームグラブ）}静止画フレーム表示 ○ ○ ○ ○ 19 2K/HD 4 画面表示 ○ − − − 20 2 系統入力／ 2 画面表示 − ○ − − 21 エラー表示 ○ − − − 22 オーディオレベルメーター ○（カラー） ○（カラー） ○（カラー） ○（カラー） 23 タイムコード表示 ○ ○ ○ ○ 24 クローズドキャプション 8ウインドウ 8ウインドウ 8ウインドウ 8ウインドウ 25 HVディレイ／MONOモード MONOモードのみ対応 ○ ○ ○ 26 ファンクションボタン 5 5 5 3 27 3D 撮影アシスト機能 − ○ − ○

28 外部リモート対応 _GPI/RS-485RS-232C/ _GPI/RS-485RS-232C/ _GPI/RS-485RS-232C/ RS-232C/_GPI

29 タリーランプ フロント フロント フロント フロント/リア

30 パワーセーブモード ○ ○ ○ ○

31 KEYロック機能 ○ ○ ○ ○

32 堅牢なフレーム構造 アルミフレーム アルミダイキャスト _フレーム − マグネシウムダイキャスト _フレーム

33 AC/DC 駆動対応 AC/DC 24 V AC/DC 12 V AC/DC 12 V DC 12 V

34 壁掛け／ラックマウント _{(オプション対応 )} − 壁掛け 壁掛け ラックマウント 35 ファンレス静音駆動 ○ ○ ○ ○ 36 水銀レスLED バックライト ○ ○ ○ ○ 37 音声スピーカーと _{ヘッドホン端子} ○ ○ ○ ヘッドホン端子のみ

特長・機能一覧

※機能については、53～56ページをご覧ください。 52

LCDモニターの特長・機能

1. 3D-LUT色補正＆6軸色補正 LCD パネルは信号レベルが下がると色域が狭くなります。 このとき色相シフトが生じることにより色ずれが発生します。 3D-LUT（三次元ルックアップテーブル）色補正は、信号レ ベルごとのルックアップテーブルを保持して、3 原色 (RGB) とその補色 (CMY)の6 つの座標軸がバランス良く配置され るよう、RGB 各色で補正を行います。これにより、低輝度 レベルでの色ずれを軽減し忠実な色再現を実現しています。 3D-LUTは中間調の微妙な色合いの再現にも貢献します。 中間色部分の測色結果をもとに、3 原色 (RGB)とその補色 (CMY)の6 つの座標軸でバランスを保ちながらスムーズな 補正処理を行うことにより、滑らかな階調性を実現。これに より微妙な色合いの中間調も自然な発色で表現できます。 BT-4LH310はLUT（ルックアップテーブル）のアップロー ド※_{に対応。デジタルシネマワークフローにおいて、 現場で} の撮影時に編集時と同じ色設定でモニター確認が行えます。 高精度なカラーマネージメントが可能になります。 ※別途PCとLUTアップロードアプリケーションソフトウェアが必要です。詳しく はパナソニックWEBサイト＜http://panasonic.biz/sav/＞をご覧ください。 2. 遅延1フィールド未満 SD/HDインターレース信号を高精度にプログレッシブ信号 に変換する高性能 I/P 変換回路により、回路系の遅延（パネ ル除く）は約 5msec※_{。入力と出画の遅延を1フィールド未} 満（BT-4LH310は2フィールド未満 ）に抑えています。 ※信号フォーマットにより若干異なります。 3. 斜め線補正処理回路 フィールド内の上下方向だけ でなく、 斜め方向の相関を 検出して、 最適な補間を行 います。 斜め方向のノイズ を抑えた滑らかな映像です。 4. 放送用の階調性とＲＧＢマニュアル調整 出荷製品 1 台ごとにRGB 独立 256ステップで補正を行い、 規格化されたガンマ特性（γ＝2.2 ）を再現、放送用の階調 性を実現しています。 入力信号の輝度レベル10 %時 3D-LUT色補正方式の場合 入力信号の輝度レベル10 %時 マトリックス（2次元）方式の場合 入力信号の輝度レベル100 %時 従来方式（上下補間）の概念図 新方式（斜め補間）の概念図 0 0 50 50 100 100 150 150 200 200 250 250 300 Yr（パネル実測値） Yg（パネル実測値） Yb（パネル実測値） Yr（目標値） Yg（目標値） Yb（目標値） 出力 入力 パネルごとに 異なる誤差 誤差を吸収 パネル実測値≠2.2乗 γカーブ → 2.2乗 ■パネルに対するガンマ特性補正の図解 3軸（RGB）座標補正 6軸（RGB/CMY）座標補正

V

AR

IC

AM/

4K

AV

C

C

A

M

P2

MON

IT

OR

色温度は、BT-4LH310では9300K ／ 6500K ／ 6300K ／ 6000K ／ 5600K が、 B T - L H2170/ L H1850/ LH910Gでは9300K ／ 6500K ／ 5600Kが選択可能な ほか、可変設定で3000K〜9300Kに設定できます。 5. 高速動画応答 オーバードライブ回路を導入することにより中間階調におけ る応答性を高めています。 6. 広視野角 高輝度・高コントラストの水平配向（IPS 技術 ）LCD パネル は広視野角も実現。視野角による輝度変化や色変化を抑え た高品質な発色特性を備えています。 ※BT-LH1850はIPS パネルではありません。 7. VARICAMシネガンマ補正 VARICAM 等のF-RECモード・シネガンマ映像を最適な階 調でモニターできるシネガンマ補正機能を搭載。映画制作、 フィルム質感のHD 番組・CM 制作に対応しています。 8. ブラックモード 低階調シーンの暗部が見やすくなるブラックモードを搭載し ています。映画制作、フィルム質感のHD 番組・CM 制作に 対応しています。 9. キャリブレーション機能 キャリブレーションソフト ウェアをプリインストー ル。 当社指定のプローブ センサーとディスプレイカ ラーアナライザーを接続 して、PCなしでキャリブ レーションを行えます。 【プローブセンサー、ディスプレイアナライザー対応機種（お問い合わせ先 ）】 ●Konica Minolta（コニカミノルタ株式会社 オプティクスカンパニー センシング事業部 TEL 東京・03-6324-1010/ 大阪・06-6110-0550/ 名古屋 ・052-229-4651/ 福岡・092-415-3518）・プローブセンサー： CA-PU32/PU35/PSU32/PSU35、ディスプレイアナライザー ：CA-310　 ●Photo Research（旭光通商株式会社 TEL 03-6418-6908）・ プローブセンサー： PR-655※ ● Xrite（ビデオジェット・エックスライト株式会社 TEL 03-6825-1641）・ プローブセンサー： i1-Pro※ ※ PR-655、i1-Proでの調整には、別途PCと当社ホームページよりダウン ロードいただける自動調整アプリケーションソフトウェアが必要になります。詳し くはパナソニックWEBサイト＜http://panasonic.biz/sav/＞をご覧ください。 （BT-4LH310のみ対応 ） 10. 多彩なマーカー ●アスペクトマーカー（17:9※_/16:9） 4：3、13：9、14：9、CNSCO2.39、CNSCO2.35、 2：1、VISTAの画角を表示できます※_{。背景色はBLACK} （0%）、HALF（50%）、NORMAL（100%）が選べます。 ※BT-4LH310のみ。 ●セーフエリアマーカー 95%、93%、90%、88%、 80%、5種類のセーフエリア を表示。BT-4LH310は加え てUSER、DOT、LINE、VAR （任意設定 ）の表示モードを備 えています。16：9モード時、 アスペクトマーカーの画角に 対 応したセーフエリアマー カーを重ねて表示可能です。 ●センターマーカー 他のマーカーと併せて表示できます。ON/OFF 可能です。 11.クロスハッチ・グリッド パネル画面上のグリッド表示 により、 水平・垂直が容易に とれます。 ※モデルにより表示間隔は異なります。 12. ウェーブフォームモニター 波形モニター機能を内蔵し、 子画面で表示できます。Y/ R/G/Bの信号を選択して表 示できます。 13. ベクトルスコープ SDI 入力映像信号の色域を 画面表示と合わせて確認で きます。 表示位置は四隅が 選択できます。 14. ピクセル・ツー・ピクセル表示 入力映像のピクセルをリサイ ズ することなく拡 大 表 示。 BT-4LH310/LH2170 は 実 際 の 画 素 数 で 表 示。 BT-LH1850 は 1080i/p 入力時、左上・右上・左下・ 右下・センターの表示エリアを選べます。BT-LH910Gは 1080/60i 入力時、13.5 型ワイド相当の拡大表示。 入力レベル 75％ 輝 度 ノーマルモード ブラックモード ブラックモードON ※画像は効果のイメージです。 セーフエリア／センターマーカー表示例 アスペクトマーカー4:3時の セーフエリアマーカー80%表示例 クロスハッチONイメージ ベクトルスコープ表示例 ウェーブフォームモニター表示例 BT-LH1850ピクセル・ツー・ピクセル図解 （1080iセンターモードの表示エリア） 54

LCDモニターの特長・機能

15. ZOOM機能（拡大表示） BT-4LH310はZOOM 機能（拡大表示 ）を搭載。映像の中 央または四隅を４倍に拡大表示することによりフォーカスが 合わせやすくなります。 16. FOCUS IN RED表示 フォーカスが 合った 部 分 の エッジを赤く表示し、フォーカ ス操作をアシストします。 17. Y MAP表示 輝 度 別 の 着 色 表 示 により、 輝度分布をわかりやすく視認 できます。 18. 静止画フレーム表示 （フレームグラブ機能） 任意フレームの静止画を保持。BT-4LH310はフル画面表 示で画像チェックなどに便利です。BT-LH2170/1850/ 910Gは副画面として動画と ２画面表示。フレーム合わせ などに活用できます。表示は 全映像表示モード（FULL ）と 中央部表示モード（PART ）が あります。 19. 2K/HD 4画面表示 BT-4LH310では2K（2048 x 1080 ）またはHDの入力 映像のフルピクセル表示と合 わ せ て、 波 形 モ ニ タ ー （WFM ）、ベクトル スコープ （VSC ）、FOCUS-IN-RED 機能を同時に表示できます。 4 台の 2K/HDモニターとし ても運用可能。フルピクセル を表示します。 20. 2系統入力／2画面表示 BT-LH2170 は 2 系 統 の 入 力 映 像を同 時に表 示 可 能。 サイズ・色域・ガンマ・RGB ゲインを系統別に調整。CG／ 実 写 の 合 成に便 利なほか、 一時的に2 台のモニターとし て運用できます。 ※2系統入力の組み合わせによっては同時表示できない場合があります。 21. エラー表示 BT-4LH310では、SDI 入力時にエラー（伝送エラーなど） を検知し、エラーステイタスを表示するとともにログを残せ ます。 22. オーディオレベルメーター カラー表示のオーディオレベ ルメーターを装備。 エンベ デッドオーディオ（3G-SDI、 SDI、HDMI※ 1_、Display Port※ 2_{）入力をレベル表示。} 基 準 ポ イント設 定、ピ ーク ホールド、オーバーレンジ表 示も可能。 その他のモデル では SDI エンベデッドオー ディオ入力の音声レベルを スケルトン・バーメーターで 画面上に表示できます。表示は2CH/4CH/8CH/OFFの 選択ができます。 ※1: HDMI入力時は2CHのみ表示。 ※2： BT-4LH310のみ、Display Port 入力時は2 CHのみ表示。 23. タイムコード表示 HD SDI入力時にはタイムコー ド（VITC/LTC/UB ） 値 を 表示。 ※BT-4LH310は2K/HDのみ対応。 24. クローズドキャプション SDI/VIDEO 入力時にクローズドキャプションを表示。HD SDI CC 規 格 EIA-708（SD SDI CC 規 格 EIA608 ）、 B T - 4 L H 3 1 0 は E I A / CEA-708に 対 応し、 最 大 8 つのウインドウを同時に表 示できます。 ※BT-4LH310は2K/HDのみ対応。 8CHオーディオレベルメーター表示例 タイムコード表示例 レベルメーター表示例（BT-LH910G） 2系統入力の2画面表示例 クローズド・キャプション表示例 4入力表示例 入力映像（左上）、FOCUS-IN-RED（左下）、 WFM、VSC 表示例 全映像表示モード例（4：3） 静止画 動画 FOCUS IN RED表示例 Y MAP表示例 中央と四隅の画角で ZOOM表示が可能 ZOOM表示（中央）

V

AR

IC

AM/

4K

AV

C

C

A

M

P2

MON

IT

OR

25. HVディレイ／MONOモード 映像のブランキング期間を表示するHV DELAY 機能、白 黒映像表示に切換えできるMONOモード、ファンクションボ タン割当で使用。 ※BT-4LH310はMONOモードのみ対応。 26. ファンクションボタン 豊富な表示・切換機能※_{の中から任意に選択して1 つずつ割} り当てることができ、ワンタッチで表示／非表示やモード切換 えが可能です。 ※割り当て可能な機能は機種によって異なります。 27. 3D撮影アシスト機能 BT-LH2170/LH910Gには3DカメラのL/R 映像をチェッ クするための3Dアシスト機能を搭載しています。 ●MIRROR： L/Rサイドバイサイド表示から、BT-LH2170 はL/Ｒそれぞれを、BT-LH910GはRのみを、左右・上下 に反転できます。 ●SHIFT： オーバーレイ表示でR映像のみを水平・垂直に 移動できます。 ●COMPARISON： 映像外辺部のL/Rの差異のチェック が容易。サイドバイサイド表示は両機種、BT-LH2170はトッ プ＆ボトム表示も可能です。 ●CONVERGENCE： L/Rそれぞれのフル映像を交互に 切換えて表示します。手動切換と自動交互表示が可能です。 ●COLOR： L/R画像をチェッカー状に合成して表示するこ とで、輝度や色のL/Rの差異のチェックが容易にできます。 ●ZOOM FOCUS： L/Rの拡大画像を2画面表示。フォー カスやズームのずれをチェック。FOCUS-IN-RED 機能も2 画面に使用可能です。 ●VERTICAL： 横線マーカーによりL/R 映像の垂直ずれ をチェック。 ●OVERLAY: L/Rを重ねて表示（BT-LH2170は通常・ 白黒差分・カラー差分の3モード、BT-LH910Gは通常・ 白黒差分の2モード）。さらに縦線マーカーの表示により、 左右視差をチェックできます。 28. 外部リモート対応： RS-232C, GPI, RS-485

全機種にRS-232C（9 pin ）および GPI（9 pin ）のリモート を備えています。BT-4LH310/LH2170/LH1850はさら にRS-485（RJ-45 ）シリアルリモートを備えています。 BT-4LH310/LH2170/LH1850は最大 32 台のループス ルー制御が可能です。 29. タリーランプ 全機種フロントタリーランプ（レッド／グリーン／アンバー）を 装備。BT-LH910Gにはさらに、リアタリー（レッド）も装備し ています。 30. パワーセーブモード 信号入力がない状態が60 秒以上続くと、省電力パワーセー ブモードに入ります。 ※BT-LH910Gには搭載されていません。 31. KEYロック機能 フロント操作の有効・無効を選択できます。電源 ON/OFF、 MENU（CNTROL/LOCALENABLE ）、 GPI 制御、 VOLUME 以外操作パネル無効。 32. 堅牢なフレーム構造 BT-4LH310はアルミフレー ム、BT-LH2170はアルミダ イキャストフレーム（フロント 部のみ）を、BT-LH910Gは マグネシウムダイキャストフ レームを採用。堅牢な構造で プロのフィールドワークを支える耐久性を確保しています。 ※BT-LH1850には搭載されていません。 33. AC/DC駆動対応 AC/DC 電 源 に 対 応。BT-4LH310 は DC24V 電 源、 BT-LH2170/LH1850/LH910GはDC12V電源対応で、 バッテリー駆動も可能です。 ※BT-LH910Gは AC電源に対応していません。 34. 壁掛け／ラックマウント対応 BT-4LH310/LH2170/LH1850は壁掛け対応。オプショ ン金具（別売 ）によりLCDモニターの薄型・軽量を活かした 壁掛け設置が可能です。BT-LH910Gはラックマウントに対 応しています。 35. ファンレス静音駆動 電動ファンなし。編集スタジオやMA 室に適した静音設計。 36. 水銀レスLEDバックライト 環境保全に配慮。LED バックライトは全機種が水銀レス。 37. 音声スピーカーとヘッドホン端子 音声スピーカーとヘッドホン端子を前面に装備。 ※BT-LH910Gは音声スピーカーには対応していません。 BT-LH2170の アルミダイキャストフレーム 56

LCDモニターの外形寸法図

280 mm 178 mm 260 mm 154.9 mm 43.1 mm  198 mm 510 mm 484 mm 72 mm 2.5 mm27 mm42.5 mm 475.2 mm 388 mm 156 mm  163.5 mm 151.5 mm 151 mm 15 mm 267.3 mm LCD中心 100 mm 100 mm 209.5 mm 77.8 mm 22.2 mm 4-M3 P=0.5 深さ最大6 保護パネル取付穴 4-M4 P=0.7 深さ最大18 壁掛け金具取り付け穴

■

BT-4LH310

■

BT-LH2170

200 mm 200 mm 57 mm 44 mm 342 mm 474 mm 20.95 mm 150 mm 160 mm 210.5 mm 250 mm 368.064 mm 5 mm 50mm 23mm 51mm 12-M5（反対面含む）P=0.8 深さ6 サービス穴 4-M3 P=0.5 深さ6 保護パネル取付穴 7mm 4-M6 P=1.0 深さ最大30 147.5 mm 238 mm 258 mm 10 mm 54 m m 5 7 m m 213.5 mm 439 mm 459 mm 758 mm 697.958 mm LCD中心 746 mm 470 mm 3mm 142 mm 438.8 mm 15.7 mm 19.5 mm 148 mm 65 mm 6 mm 64 mm 225.5 mm 10.5 mm 4_{-Ø 4.5}

V

AR

IC

AM/

4K

AV

C

C

A

M

P2

MON

IT

OR

2-3/8-16UNC(深8) 4-M3(深3) スタンド回転角度 2-M3(深5) 3/8-16UNC ⇒ 1/4-20UNC 変換ADAPTER(取外し可) 2-M3(深5) 100mm 48.5mm 88mm 34.1mm 20.2mm 210.5mm 157.5mm 20.2mm 210mm 184mm 30.9mm 17.7mm 46mm 46mm 17.55mm 60.5mm 13.7mm 118.2mm(表示エ リ ア ) 98.5mm 127.5mm 183mm 150mm 6mm 2-3/8-16UNC(深8) 65.5mm 25.5mm 37.4mm 195.7mm(表示エリア) 11.5mm 78.5mm 9.7mm 230mm 204mm 209mm 48.3mm 170mm 214.5mm 31.4mm 15° 20° 1.5° 1.5° 2-M3(深4) 2-M3(深４) 4-M3(深5) 1.5° 1.5° 4-Ø4 77 mm 163 mm 240 mm 213.3 mm 411.4 mm 232 mm 479 mm 452 mm 154.3 mm 184.7 mm 339 mm 51.7 mm 390.7 mm 252 mm 44 mm 44.9 mm 121.9 mm チルト回転中心 深さ 20（Max） 20.6 mm 76.5 mm 44.3 mm 10° チルト角度 （59 mm) （164 mm) 15° 32.2 mm 91.3 mm 100 mm 8.7 mm 4-M4 P=0.7 深さ8（Max） M3 P=0.5 12.5 mm 100 mm φ3.5 mm LCD中心

■

BT-LH1850

■

BT-LH910G

58

LCDモニターの対応入力フォーマット

■BT-LH2170/LH1850/LH910G 対応入力フォーマット一覧表

入力信号 フォーマット

BT-LH2170 BT-LH1850

VIDEO _(3G-SDI)SDI 1 SDI 2 HDMI

DVI

VIDEO SDI 1/_{SDI 2} HDMI

DVI-I ANALOG DIGTAL ANALOG DIGTAL

YPBPR VIDEO YPBPR VIDEO NTSC ● ● PAL ● ● 640×480 (59.94 Hz) ● 640×480 (60 Hz) ● 480/59.94i ● ● ● ● ● ● ● ● 480/59.94p ● ● ● ● ● ● 576/50i ● ● ● ● ● ● ● ● 576/50p ● ● ● ● ● ● 720/50p ● ● ● ● ● ● ● ● ● 720/59.94p ● ● ● ● ● ● ● ● ● 720/60p ● ● ● ● ● ● ● ● ● 1035/59.94i ●※ 1 _●※ 1 _●※ 1 _●※ 1 _●※ 1 _●※ 1 _●※ 1 _●※ 1 _●※ 1 1035/60i ●※ 2 _●※ 2 _●※ 2 _●※ 2 _●※ 2 _●※ 2 _●※ 2 _●※ 2 _●※ 2 1080/23.98PsF ● ● ● ● ● 1080/24PsF ● ● ● ● ● 1080/25PsF ●※ 3 _●※ 3 _●※ 3 _●※ 3 _●※ 3 1080/23.98p ● ● ● ● ● ● ● ● ● 1080/24p ● ● ● ● ● ● ● ● ● 1080/25p ● ● ● ● ● ● ● ● ● 1080/29.97p ● ● ● ● ● ● ● ● ● 1080/30p ● ● ● ● ● ● ● ● ● 1080/50i ● ● ● ● ● ● ● ● ● 1080/50p ● ● ● ● ● 1080/59.94i ● ● ● ● ● ● ● ● ● 1080/60i ● ● ● ● ● ● ● ● ● 1080/59.94p ● ● ● ● ● 1080/60p ● ● ● ● ● 入力信号 フォーマット BT-LH910G

VIDEO _VIDEOVF- _YPVF- _BPR YPBPR _(3G-SDI)SDI 1 SDI2 HDMI

NTSC ● ● PAL ● ● 640×480 (59.94 Hz) ● 640×480 (60 Hz) ● 480/59.94i ● ● ● ● 480/59.94p ● ● ● 576/50i ● ● ● ● 576/50p ● ● ● 720/50p ● ● ● ● ● 720/59.94p ● ● ● ● ● 720/60p ● ● ● ● ● 1035/59.94i ●※ 1 _●※ 1 _●※ 1 _●※ 1 _●※ 1 1035/60i ●※ 2 _●※ 2 _●※ 2 _●※ 2 _●※ 2 1080/23.98PsF ● ● ● ● 1080/24PsF ● ● ● ● 1080/25PsF ●※ 3 _●※ 3 _●※ 3 _●※ 3 1080/23.98p ● ● ● 1080/24p ● ● ● 1080/25p ● ● ● 1080/29.97p ● ● ● 1080/30p ● ● ● 1080/50i ● ● ● ● ● 1080/50p ● ● 1080/59.94i ● ● ● ● ● 1080/60i ● ● ● ● ● 1080/59.94p ● ● 1080/60p ●※ 4 ● ※ 5 ※ 4 ※ 5 ※ 4 ※ 5 ●＝対応 ※1： 1035/59.94i入力時は、1080/59.94i 表示され ます。各種マーカー表示も1080/59.94i用マー カーが表示されます。 ※2： 1035/60i入力時は、1080/60i 表示されます。 各種マーカー表示も1080/60i用マーカーが表示 されます。 ※3： 1080/25PsF 入力は1080/50iとして表示され ます。各種マーカーも、1080/50i用マーカーが 表示されます。 ※4： 3G-SDIはSMPTE ST 425-A 規格の 1080/50p、1080/59.94p、1080/60pに対応 します。 ※5： RGB444 および YCbCr422（12 bit ）は対応し ていません。 ※6： HDMIの1920×1080のPC 信号については、 1080/60pのVIDEO 信号として表示します。 入力信号 フォーマット BT-LH2170 BT-LH1850 HDMI （※ 6） DVI-I DVI-I 640 x 480 (60 Hz) ● ● ● 800 x 600 (60 Hz) ● ● ● 1024 x 768 (60 Hz) ● ● ● 1280 x 768 (60 Hz) ● ● ● 1280 x 1024 (60 Hz) ● ● 1366 x 768 (60 Hz) ● 1920 x 1080 (60 Hz) ● ●

V

AR

IC

AM/

4K

AV

C

C

A

M

P2

MON

IT

OR

■BT-LH2170 3G-SDI対応入力フォーマット一覧表/3Dアシストモード時の対応信号フォーマット一覧

入力端子 レベル フォーマット ピクセル解像度 ビット インターレース･_{プログレッシブ} 周波数 SDI 1 A 1920×1080 4：2：2（YCbCr） 10 プログレッシブ 60※ 2 _、50 4：4：4（RGB） 4：4：4：4（RGB+A） 10 インターレース 60 ※ 2 _、50 プログレッシブ 30※ 2 _、25、24※ 2 4：4：4（YCbCr） 4：4：4：4（YCbCr+A） 10 インターレース 60 ※ 2 _、50 プログレッシブ 30※ 2 _、25、24※ 2 4：4：4（RGB） 12 インターレース 60_{プログレッシブ 30}※ 2※ 2 、50_、25、24※ 2 4：4：4（YCbCr） 12 インターレース 60_{プログレッシブ 30}※ 2※ 2 、50 _、25、24※ 2 4：2：2（YCbCr） 12 インターレース 60_{プログレッシブ 30}※ 2※ 2 、50 _、25、24※ 2 1280×720 4：4：4（RGB） 4：4：4：4（RGB+A） 10 プログレッシブ 60※ 2 、50 4：4：4（YCbCr） 4：4：4：4（YCbCr+A） 10 プログレッシブ 60※ 2、50 B-DL 1920×1080 4：2：2（YCbCr） 10 プログレッシブ 60※ 2 _、50 4：4：4（RGB） 4：4：4：4（RGB+A） 10 インターレース 60 ※ 2 _、50 プログレッシブ 30※ 2 _、25、24※ 2 4：4：4（YCbCr） 4：4：4：4（YCbCr+A） 10 インターレース 60 ※ 2 _、50 プログレッシブ 30※ 2 _、25、24※ 2 4：4：4（RGB） 12 インターレース 60_{プログレッシブ 30}※ 2※ 2 、50_、25、24※ 2 4：4：4：（YCbCr） 12 インターレース 60_{プログレッシブ 30}※ 2_{※ 2} 、50_{、25、24※ 2} 4：2：2（YCbCr） 12 インターレース 60_{プログレッシブ 30}※ 2※ 2 、50 _、25、24※ 2 B-DS※ 12×1920×1080 4：2：2（YCbCr） 10 インターレース 60※ 2 _、50 プログレッシブ 30※ 2 _、25、24※ 2 2×1280×720 4：2：2（YCbCr） 10 プログレッシブ 60※ 2 _、50 入力信号フォーマット/ ステータス表示 （SIMULTANEOUS）SDI 1/2 720/50p ● 720/59.94p ● 720/60p ● 1035/59.94i※ 3 _● 1035/60i※ 4 _● 1080/23.98PsF ● 1080/24PsF ● 1080/25PsF※ 5 _● 1080/23.98p ● 1080/24p ● 1080/50i ● 1080/59.94i ● 1080/60i ● 色空間 YCbCr 4:2:2

最大 bit 数 8 bit 10 bit 12 bit

フレーム 周波数 (Hz) 24 25 50, 60 24 25 50, 60 24 25 50, 60 HDMI ● (1 本 ) ● (2 本 ) ● (1 本 ) ● (2 本 ) DisplayPort 3G-SDI ●(4本/2本※1_{) ●(4本/2本}※1_{) ● (4 本 ) ● (4 本 /2 本}※ 1_{) ●(4本/2本}※1_{) ● (4 本 ) ● (4 本 ) ● (4 本 )} 色空間 YCbCr 4:4:4 / RGB 4:4:4

最大 bit 数 8 bit 10 bit 12 bit

フレーム 周波数 (Hz) 24 25 50, 60 24 25 50, 60 24 25 50, 60 HDMI ● (1 本 ) ● (2 本 ) DisplayPort ● (1 本 ) ● (2 本 ) ● (1 本 ) ● (2 本 ) 3G-SDI ● (4 本 ) ● (4 本 ) ● (4 本 ) ● (4 本 ) ● (4 本 ) ● (4 本 ) 色空間 YCbCr 4:2:2 YCbCr 4:4:4 / RGB 4:4:4 最大 bit 数 8 bit 10 bit 12 bit 8 bit 10 bit フレーム 周波数 (Hz) 24, 25, 30 50, 60 24, 25, 30 50, 60 24, 25, 30 50, 60 24, 25, 30 50, 60 24, 25, 30 50, 60 HDMI ● (1 本 ) ● (2 本 ) ● (1 本 ) ● (2 本 ) ● (1 本 ) ● (1 本 ) DisplayPort ● (1 本 ) ● (2 本 ) ● (1 本 ) ● (2 本 ) 3G-SDI ●(4本/2本※1_{) ● (4 本 ) ● (4本/2本}※1_{) ● (4 本 ) ● (4 本 ) ● (4 本 ) ● (4 本 )} ●＝対応 ※1： データストリーム1のみの表示と なります。 ※2： フレーム周波数1/1.001にも対 応。 ※3： 1035/59.94i入力時は、 1080/59.94iとして表示されま す。　 ※4： 1035/60i入力時は、1080/60i として表示されます。　 ※5： 1080/25PsF 入力は、 1080/50iとして表示されます。

■BT-4LH310 4K（3840 x 2160 解像度）映像入力

■BT-4LH310 4K（4096 x 2160 解像度）映像入力

※（ ）内は各端子の同時ケーブル接続本数を示します。 ※1 : 2 本（3G Level B-DS）での接続が可能です。 ※（ ）内は各端子の同時ケーブル接続本数を示します。 ※1 : 2 本（3G Level B-DS）での接続が可能です。 60

LCDモニターの主な定格

BT-4LH310 BT-LH2170 BT-LH1850 BT-LH910G 総合 電源 AC 100 V、50 Hz/60 Hzー1.71 A _{DC 24 Vー5.48 A} AC 100 Vー240 V、50 Hz/60 Hz、0.55 Aー0.25 A_{DC 12 V（11.0 Vー17.0 V ）、3.8 A} AC 100 Vー240 V、 50 Hz/60 Hz、0.3 A ー 0.15 A_{DC 12 V（11.0 Vー17.0 V ）、1.8 A} DC12 V（11.0 Vー17.0 V ）、1.9 A 外形寸法 （幅×高さ×奥行 ） 758 mm × 495 mm× 258 mm（スタンド含む）758 mm × 474 mm× 132 mm（本体のみ、スタンド含まず）510 mm × 388 mm × 198 mm （スタンド含む）510 mm × 373 mm × 72 mm（本体のみ、スタンド含まず） 479 mm × 390.7 mm × 240 mm （スタンド含む）479 mm × 339 mm × 76.5 mm（本体のみ、スタンド含まず） 230 mm × 214.5 mm × 170 mm（スタンド含む）230 mm × 183 mm × 78.5 mm（本体のみ、スタンド含まず） 質量 約 20.0 kg（スタンド含む）_{約 18.5 kg（本体のみ、スタンド含まず）} 約 7.0 kg（スタンド含む）_{約 6.1 kg（本体のみ、スタンド含まず）} 約 7.0 kg（スタンド含む）_{約 5.6 kg（本体のみ、スタンド含まず）} 約 2.4 kg（スタンド含む）_{約 1.7 kg（本体のみ、スタンド含まず）} 動作周囲温度 5 ºC ～ 35 ºC（海抜 2000 mまで） 5 ºC ～ 35 ºC 5 ºC ～ 35 ºC 0 ℃ ～ 40 ℃ 動作周囲湿度 20 % ～ 80 %（結露なし） 20 % ～ 80 %（結露なし） 20 % ～ 80 %（結露なし） 10 ％ ～ 85 ％（結露なし） 保存温度 －20 ºC ～ 60 ºC －20 ºC ～ 60 ºC －20 ºC ～ 60 ºC －20 ℃ ～ 60 ℃ LCDパネル 寸法 31.1 型 21.5 型 18.5 型 9.0 型 アスペクト比 17：9 16：9 16：9 15：9

ピクセル数 4096 ピクセル×2160 ピクセル 1920 ピクセル×1080 ピクセル（FULL HD ） 1366 ピクセル×768 ピクセル（WXGA ） 1280 ピクセル×768 ピクセル（WXGA ） ディスプレーカラー 約 1,070,000,000 色 約 16,770,000 色 約 16,770,000 色 約 16,770,000 色 視野角 左右 178 度／上下 178 度（コントラスト＞10：1 ） 左右 178 度／上下 178 度（コントラスト＞10：1 ） 左右 170 度／上下 160 度（コントラスト＞10：1 ） 左右 176 度／上下 176 度（コントラスト＞10：1 ） コネクター部 映像入力 SDI： BNC×4、 SMPTE ST424/425-1/372/274/296/372 準拠、 EMBEDDED AUDIO 対応 3G-SDI： SMPTE ST299 準拠、 48 kHz、16 CH、synchronous 対応 HD SDI： SMPTE ST299 準拠、 48 kHz、8 CH、synchronous 対応 HDMI： HDMI 端子×2（TypeA 端子 ）、HDCP 対応、

EMBEDDED AUDIO 対応、ビエラリンク非対応 DisplayPort： DisplayPort 端子×2、HDCP 対応、 EMBEDDED AUDIO 対応 Video： BNC×1 SDI： BNC×2、 SMPTE ST425/424/274/296/259/ ITU-R BT.656-4 準拠、 EMBEDDED AUDIO 対応 3G-SDI： SMPTE299M 準拠、 48 kHz、16 CH、synchronous 対応 HD SDI： SMPTE299M 準拠、 48 kHz、8 CH、synchronous 対応 SD SDI： SMPTE272M 準拠、 48 kHz、4 CH、synchronous 対応 HDMI： HDMI 端子×（TypeA 端子 )、HDCP 対応、

EMBEDDED AUDIO 対応、ビエラリンク非対応 DVI-I： DVI-I 端子×1、HDCP 対応、 TMDS シングルリンク Video： BNC×1 SDI： BNC×2、 SMPTE274M/296M/259M-C/ITU-R BT.656-4 準拠、 EMBEDDED AUDIO 対応

HD SDI： SMPTE299M 準拠、48 kHz、8 CH、synchronous 対応 SD SDI： SMPTE272M 準拠、48 kHz、4 CH、synchronous 対応 HDMI： HDMI 端子×（TypeA 端子 )、HDCP 対応、

EMBEDDED AUDIO 対応、ビエラリンク非対応 DVI-I ： DVI-I 端子×1、HDCP 対応、TMDS シングルリンク Video： BNC×1、（アナログコンポーネントY 入力端子と共用 ） YPBPR/RGB： BNC×3、（Y 信号はVIDEO 端子と共用 ） SDI： BNC×2、 SMPTE274M/296M/259M-C/ITU-R BT.656-4 準拠、 EMBEDDED AUDIO 対応 HD SDI： SMPTE299M 準拠、48 kHz、8 CH、 synchronous/asynchronous 対応

SD SDI： SMPTE272M 準拠、48 kHz、4 CH、synchronous 対応 HDMI： HDMI 端子×1（TYPEA 端子 ）、HDCP 対応、

EMBEDDED AUDIO 対応、ビエラリンク非対応 VF： D-SUB、15 pin×1

映像出力 SDI： BNC×4、アクティブスルー出力 Video： BNC×1、スルー出力（75 Ω自動 ）_{SDI： BNC×2、アクティブスルー出力} Video： BNC×1、スルー出力（75 Ω自動 ）_{SDI： BNC×1、switched-out} SDI： BNC×2、_{アクティブスルー出力}

音声入力 — ピンジャック×2 （ステレオ） ピンジャック×2（ステレオ） —

ヘッドホン出力 M3ステレオミニジャック×1 M3ステレオミニジャック× M3ステレオミニジャック×1 M3ステレオミニジャック×1

リモート GPI： D-SUB、9 pin RS-232C： D-SUB、9 pin RS-485： RJ-４５×２（入力、出力）

GPI： D-SUB、9 pin RS-232C： D-SUB、9 pin RS-485： RJ-４５×２（入力、出力）

GPI： D-SUB、9 pin RS-232C： D-SUB、9 pin RS-485： RJ-４５×２（入力、出力）

GPI： D-SUB、9 pin×1 RS-232C： D-SUB、9 pin×1

DC 電源入力 XLR、4 pin XLR、4 pin XLR、4 pin XLR、4 pin

信号レベル 同期系 — HD/VD 信号レベル： TTLレベル HD/VD 信号レベル： TTLレベル — AUDIO 系 ヘッドホン出力： 32 Ω、_{スピーカー出力： 0.5 W、モノラル}レベル可変 スピーカー出力： 0.5 W、モノラルAudio 入力信号レベル： 0.31 Vrms ヘッドホン出力： 32 Ω、レベル可変 Audio 入力信号レベル： 0.31 Vrms スピーカー出力： 0.5 W、モノラル ヘッドホン出力： 32 Ω、レベル可変 ヘッドホン出力：32 Ω、レベル可変 その他 付属品 電源コード、スタンド、スタンド取り付けねじ、 _{保護パネル取り付けねじ} 電源コード、スタンド、スタンド取付ねじ、保護パネル取付ねじ 電源コード、チルトスタンド、チルトスタンド取付ねじ、保護パネル取付ねじ アントンバウアー社製用バッテリーホルダー（本体に装着 ） 別売品 — 壁掛け金具 壁掛け金具 ACアダプター、VFケーブル、ラックマウントアダプター、バッテリー

■別売オプション

壁掛け金具（室内専用）

BT-WMA17G

希望小売価格 15,500円（税抜） BT-LH2170/LH1850 用。 LCDモニター取付け角度上 向き約5°から下向き約10°で 調整可能。 ACアダプター

AW-PS550N

希望小売価格 58,000円（税抜） BT-LH910G用。 VFケーブル

BT-CS910G

希望小売価格 19,000円（税抜） BT-LH910G用。

V

AR

IC

AM/

4K

AV

C

C

A

M

P2

MON

IT

OR

BT-4LH310 BT-LH2170 BT-LH1850 BT-LH910G 総合 電源 AC 100 V、50 Hz/60 Hzー1.71 A _{DC 24 Vー5.48 A} AC 100 Vー240 V、50 Hz/60 Hz、0.55 Aー0.25 A_{DC 12 V（11.0 Vー17.0 V ）、3.8 A} AC 100 Vー240 V、 50 Hz/60 Hz、0.3 A ー 0.15 A_{DC 12 V（11.0 Vー17.0 V ）、1.8 A} DC12 V（11.0 Vー17.0 V ）、1.9 A 外形寸法 （幅×高さ×奥行 ） 758 mm × 495 mm× 258 mm（スタンド含む）758 mm × 474 mm× 132 mm（本体のみ、スタンド含まず）510 mm × 388 mm × 198 mm （スタンド含む）510 mm × 373 mm × 72 mm（本体のみ、スタンド含まず） 479 mm × 390.7 mm × 240 mm （スタンド含む）479 mm × 339 mm × 76.5 mm（本体のみ、スタンド含まず） 230 mm × 214.5 mm × 170 mm（スタンド含む）230 mm × 183 mm × 78.5 mm（本体のみ、スタンド含まず） 質量 約 20.0 kg（スタンド含む）_{約 18.5 kg（本体のみ、スタンド含まず）} 約 7.0 kg（スタンド含む）_{約 6.1 kg（本体のみ、スタンド含まず）} 約 7.0 kg（スタンド含む）_{約 5.6 kg（本体のみ、スタンド含まず）} 約 2.4 kg（スタンド含む）_{約 1.7 kg（本体のみ、スタンド含まず）} 動作周囲温度 5 ºC ～ 35 ºC（海抜 2000 mまで） 5 ºC ～ 35 ºC 5 ºC ～ 35 ºC 0 ℃ ～ 40 ℃ 動作周囲湿度 20 % ～ 80 %（結露なし） 20 % ～ 80 %（結露なし） 20 % ～ 80 %（結露なし） 10 ％ ～ 85 ％（結露なし） 保存温度 －20 ºC ～ 60 ºC －20 ºC ～ 60 ºC －20 ºC ～ 60 ºC －20 ℃ ～ 60 ℃ LCDパネル 寸法 31.1 型 21.5 型 18.5 型 9.0 型 アスペクト比 17：9 16：9 16：9 15：9

ピクセル数 4096 ピクセル×2160 ピクセル 1920 ピクセル×1080 ピクセル（FULL HD ） 1366 ピクセル×768 ピクセル（WXGA ） 1280 ピクセル×768 ピクセル（WXGA ） ディスプレーカラー 約 1,070,000,000 色 約 16,770,000 色 約 16,770,000 色 約 16,770,000 色 視野角 左右 178 度／上下 178 度（コントラスト＞10：1 ） 左右 178 度／上下 178 度（コントラスト＞10：1 ） 左右 170 度／上下 160 度（コントラスト＞10：1 ） 左右 176 度／上下 176 度（コントラスト＞10：1 ） コネクター部 映像入力 SDI： BNC×4、 SMPTE ST424/425-1/372/274/296/372 準拠、 EMBEDDED AUDIO 対応 3G-SDI： SMPTE ST299 準拠、 48 kHz、16 CH、synchronous 対応 HD SDI： SMPTE ST299 準拠、 48 kHz、8 CH、synchronous 対応 HDMI： HDMI 端子×2（TypeA 端子 ）、HDCP 対応、

EMBEDDED AUDIO 対応、ビエラリンク非対応 DisplayPort： DisplayPort 端子×2、HDCP 対応、 EMBEDDED AUDIO 対応 Video： BNC×1 SDI： BNC×2、 SMPTE ST425/424/274/296/259/ ITU-R BT.656-4 準拠、 EMBEDDED AUDIO 対応 3G-SDI： SMPTE299M 準拠、 48 kHz、16 CH、synchronous 対応 HD SDI： SMPTE299M 準拠、 48 kHz、8 CH、synchronous 対応 SD SDI： SMPTE272M 準拠、 48 kHz、4 CH、synchronous 対応 HDMI： HDMI 端子×（TypeA 端子 )、HDCP 対応、

EMBEDDED AUDIO 対応、ビエラリンク非対応 DVI-I： DVI-I 端子×1、HDCP 対応、 TMDS シングルリンク Video： BNC×1 SDI： BNC×2、 SMPTE274M/296M/259M-C/ITU-R BT.656-4 準拠、 EMBEDDED AUDIO 対応

HD SDI： SMPTE299M 準拠、48 kHz、8 CH、synchronous 対応 SD SDI： SMPTE272M 準拠、48 kHz、4 CH、synchronous 対応 HDMI： HDMI 端子×（TypeA 端子 )、HDCP 対応、

EMBEDDED AUDIO 対応、ビエラリンク非対応 DVI-I ： DVI-I 端子×1、HDCP 対応、TMDS シングルリンク Video： BNC×1、（アナログコンポーネントY 入力端子と共用 ） YPBPR/RGB： BNC×3、（Y 信号はVIDEO 端子と共用 ） SDI： BNC×2、 SMPTE274M/296M/259M-C/ITU-R BT.656-4 準拠、 EMBEDDED AUDIO 対応 HD SDI： SMPTE299M 準拠、48 kHz、8 CH、 synchronous/asynchronous 対応

SD SDI： SMPTE272M 準拠、48 kHz、4 CH、synchronous 対応 HDMI： HDMI 端子×1（TYPEA 端子 ）、HDCP 対応、

EMBEDDED AUDIO 対応、ビエラリンク非対応 VF： D-SUB、15 pin×1

映像出力 SDI： BNC×4、アクティブスルー出力 Video： BNC×1、スルー出力（75 Ω自動 ）_{SDI： BNC×2、アクティブスルー出力} Video： BNC×1、スルー出力（75 Ω自動 ）_{SDI： BNC×1、switched-out} SDI： BNC×2、_{アクティブスルー出力}

音声入力 — ピンジャック×2 （ステレオ） ピンジャック×2（ステレオ） —

ヘッドホン出力 M3ステレオミニジャック×1 M3ステレオミニジャック× M3ステレオミニジャック×1 M3ステレオミニジャック×1

リモート GPI： D-SUB、9 pin RS-232C： D-SUB、9 pin RS-485： RJ-４５×２（入力、出力）

GPI： D-SUB、9 pin RS-232C： D-SUB、9 pin RS-485： RJ-４５×２（入力、出力）

GPI： D-SUB、9 pin RS-232C： D-SUB、9 pin RS-485： RJ-４５×２（入力、出力）

GPI： D-SUB、9 pin×1 RS-232C： D-SUB、9 pin×1

DC 電源入力 XLR、4 pin XLR、4 pin XLR、4 pin XLR、4 pin

信号レベル 同期系 — HD/VD 信号レベル： TTLレベル HD/VD 信号レベル： TTLレベル — AUDIO 系 ヘッドホン出力： 32 Ω、_{スピーカー出力： 0.5 W、モノラル}レベル可変 Audio 入力信号レベル： 0.31 Vrms スピーカー出力： 0.5 W、モノラル ヘッドホン出力： 32 Ω、レベル可変 Audio 入力信号レベル： 0.31 Vrms スピーカー出力： 0.5 W、モノラル ヘッドホン出力： 32 Ω、レベル可変 ヘッドホン出力：32 Ω、レベル可変 その他 付属品 電源コード、スタンド、スタンド取り付けねじ、 _{保護パネル取り付けねじ} 電源コード、スタンド、スタンド取付ねじ、保護パネル取付ねじ 電源コード、チルトスタンド、チルトスタンド取付ねじ、保護パネル取付ねじ アントンバウアー社製用バッテリーホルダー（本体に装着 ） 別売品 — 壁掛け金具 壁掛け金具 ACアダプター、VFケーブル、ラックマウントアダプター、バッテリー ラックマウントアダプター

EMA-910G

LCDモニター可変角度 上下約 30°。 ※株式会社朋栄扱い Tel. 03-3446-3121 リチウムイオンバッテリー ENDURA

E-HL9/HL9S

※株式会社アイ・ディー・ エクス扱い Tel. 044-850-8801 アントンバウアーバッテリー

HYTRON 50

DIONIC HC

※ケンコープロフェショナル イメージング扱い Tel. 03-5988-7358

■ 動作検証済他メーカーオプション（BT-LH910G用）
