microRNA
製品カタログ
having a big impact on biology
MicroRNA
:
生物学の新しいフロンティア
マイクロ
RNA
(
miRNA
)は、タンパク質をコードしない
小さな
RNA
分子で、遺伝 子発 現の翻訳後 抑制を行い
ます。この分子は、当初“生物学における暗黒物質のよ
うなもの”
[1*]
として言及されましたが、その後、発生や
細胞 増殖、分化、数多くの基 本的な生物内プロセスに
おいて重要な調節因子であるということが明らかにさ
れました。最近の報告では、
miRNA
が癌や代謝疾患、
神経疾患、感染症、その他のヒトの疾病に
miRNA
が関
与していることが示唆されています
[2*]
。
通常、
miRNA
は比較的長い
RNA
からなる前駆体とし
て転写され、
17
∼
24
ヌクレオチドからなる活性型の成
熟
miRNA
にプロセシングされます。非常に低 分 子で
あるため、成熟
miRNA
やその他の
small RNA
の研究
には特別なテクニックが必要とされます。単離から新
規
miRNA
の同定、プロファイリング、定量、あるいはバ
リデーションや機能解析まで、ライフテクノロジーズは
miRNA
研究のために特別に開発した革新的なツールを
提供しています。これらのツールは、多くの研究者による
miRNA
の基本的な研究をサポートするだけでなく、解明
された多くの結果から、このエキサイティングな生物科
学の新分野の全貌を明らかにすることを可能にします。
*Reference
情報は裏表紙をご参照ください。
Contents
4
small-RNA
のゲノムワイド探索
8
microRNA
発現の網羅的プロファイリング
13
ターゲット
miRNA
の定量
18
microRNA
機能解析
23
microRNA
抽出
26 エキソソームの分離・回収
シーケンス データ解析 ライブラリ作製
6
時間5
時間2
時間1
時間 テンプレート調製 1 2 3 4 • Ion PGM™ シーケンサ • Ion Proton™ シーケンサ • Torrent Server • Torrent Suite Software • Ion OneTouch™ システム• Ion Total RNA-Seq Kit v2
図1.small-RNA シーケンスワークフロー
small-RNA
のゲノムワイド探索
サンプル中の全ての
small RNA
の配列情報を
取得し発現レベルを把握する
ここ2
年 の 間に10,000
種 類 近くの 新 規small RNA
の 配列 がmiRBase
レジストリに登録されており[3]
、新規smallRNA
の探 索が進んでいます。ライフテクノロジーズのIon PGM™
システムの ためのRNA
シーケンシング手法なら、これまで報告されていないsmall RNA
を迅速に発見し、その発現レベルを高感度に検出する ための数多くの製品が提供されています。原理
サンプルから
small RNA
を単離した後、逆転写を行ってsmall
RNA
集団のcDNA
ライブラリを作製します。このライブラリのcDNA
を増幅し、シーケンシングを行い、通常“タグ”と呼ばれるそ れぞれのsmall RNA
のcDNA
に対応する塩基配列情報を取得しま す。これらのタグを参照するリファレンス配列のデータベースにマ ッピングすることで、新規のあるいは既知のsmall RNA
が同定さ れます。相対的な発現レベルは、それぞれのsmall RNA
から得ら れたタグの数から計算可能です。また、結果をフォローアップする バリデーションはTaqMan
®5'nuclease
ケミストリを用いて行う ことができます(図1
)。Ion
半導体シーケンシング: シンプルなワークフ
ローのソリューションです
Ion PGM™
システムでは、ライブラリ調製に始まり、シンプルで迅 速なシーケンシングのワークフローや直観的に操作できるデータ 解析ツールまで、small RNA
研究を行うための完全なワークフロー を提供します。Ion Total RNA-Seq
キットv2
は、ヒトおよびヒト以外のサンプル を使用し、シンプルな操作でたった1 ng
のsmall RNA
からsmall
RNA
のライブラリ調製を可能にします。二本鎖cDNA
にアダプタ をライゲーションする他の方法とは異なり、Ion Total RNA-Seq
キットv2
は独自のAmbion
®テクノロジーを利用して方向性を維持 したままアダプタを付加するので、作製したライブラリでは元の鎖 の情報が保存されています(US Patent:8192941
)。さらに、3'
お よび5'
のアダプタを同時に付加するのでライゲーションとクリーン ナップのステップを減らすことができます。Ion OneTouch™
システムはテンプレートの調製を約3
時間で完了 することを可能にします。実際に操作を行う時間は数分です。また、 引き続いて行われるIon PGM™
シーケンサによるシーケンスは1
時間未満で完了します。シーケンスの読み取りはTorrent Suite
ソ フトウェアで行い、これも通常1
時間以内で完了し、次世代データ 解析ソフトウェアで解析を行うためのファイルがエクスポートされ ます。プローブデザインに依存しない、 マイクロアレイ
よりも優れたデジタルデータの産出
Ion small RNA-Seq
はマイクロアレイと異なりプローブデザインに 依存せずにsmall RNA
の探索やプロファイリング、定量を実施する ための方法です。Ion RNA-Seq kit v2
とIon 314™
およびIon 316™
チップを使用し、ヒトの肺や胎盤のサンプルから得られたmiRNA
のシーケンシングを行いました(肺については両方のチップで3
反 復、胎盤についてはIon 314™
チップが3
反復、Ion 316™
チップが2
反復)。シーケンスデータをGeneChip
®miRNA
マイクロアレイ(3
反復)、および
TaqMan
®Array MicroRNA
(それぞれの組織について
2
反復)で行った発現プロファイリング実験の結果と比較しまし た。検出された異なるmiRNA
分子の数は、Ion PGM™
シーケンサ の検出結果がマイクロアレイの結果を上回り(表1
)、miRNA
種の検 出感度ではIon
半導体シーケンシングがマイクロアレイを凌ぐこと がわかります。 さらに、Ion RNA-Seq
のデジタル検出手法のおかげで、検出装置の シグナル強度のしきい値に制限されるLogRatio
値のダイナミック レンジもマイクロアレイと比較して拡大されます(図2
)。 検出手法 Totalassays Intersection assays Intersection detected
TaqMan®法 748 708 308
GeneChip® Array 847 708 216
Ion 314™ チップ 904 708 230 Ion 316™ チップ 904 708 358
表1. Ion small RNA-Seqデータに見られる高い感度
最初のカラムには、それぞれのプラットフォームが含むコンテントにもとづいた 検出可能なmiRNAの総数を示します。Ion PGM™シーケンサによる検出のしき い値は、各コンテントに依存せず、この数は最新のmiRBaseに含まれるmiRNA の総数を示します。TaqMan®ケミストリによる検出ではCt < 40として計算してい ます。理論上3つ全てのプラットフォームで検出可能なmiRNAの数を2番目のカ ラムに、また、各プラットフォームで実際に検出されたmiRNAの数を最後のカラ ムに示します。 lo g2 ( 胎盤 / 肺 ) PGM 316 PGM 314 Array log2倍数変化の分布
図2. Ion small RNA-Seqはアレイよりも広いダイナミックレンジを示しますIon 316™チップ とIon 314™チップで得られた ChipsLogRatio値のダイナミックレンジをGeneChip® miRNA
と比較しました。ダイナミックレンジは箱ヒゲプロットで表示しています。 検出手法 hsa-miR-126 hsa-miR-126* TaqMan® 法 21.4 26.5 マイクロアレイ 15.1 Not detected
Ion PGM
™シーケンサ 13.2 10.9Ion PGM™
シーケンサを用いた全
miRNA
アイソ
フォームの検出
Ion PGM™
シーケンサはまた、アノテーション済みのmiRNA
の-3p
フォームあるいは-5p
フォーム(これらは以前はそれぞれleading
フォーム、star
(*
)フォームと呼ばれていたものです)を識別するこ とができます(表2
)。ステムループhsa-mir-126
に由来する成熟miRNA
フォームのIon PGM™
シーケンスデータ解析の代表例を示 します。胎盤のライブラリから得られたこれらのリードでは、5'
もし くは3'isomir
がどちらも検出されました(データ未掲載)。マイクロ アレイによる解析では、正確にisomir
を検出することは非常に困難 です。 表2. Ion PGM™シーケンサによる成熟miRNAの-3pフォームおよび-5pフォー ムの識別能力 ここにはTaqMan® MicroRNA アッセイのCt値、マイクロアレイのハイブリダイゼーションシグナルのlog2値、mapped Ion PGM™シーケンサリードのノーマラ イズ済のlog2値です。
Ordering information
製品名 サイズ 製品番号 価格
Ion PGM™システム テンプレート調製自動化システム付
Ion PGM™ シーケンサ1台、Torrentサーバー 1台、Ion OneTouch™ 2.0 Duoシステム1式、 卓上遠心機1台、無停電安定化電源装置1台、
インスタレーション用試薬1式、設置・基本取扱説明
一式 PGM11-020S2(2年保証) ¥9,600,000
Ion PGM™システム チップ作製自動化システム付
Ion PGM™ シーケンサ1台、Torrentサーバー 1台、Ion Chef™ システム1台、 卓上遠心機1台、無停電安定化電源装置1台、
インスタレーション用試薬1式、設置・基本取扱説明
一式 PGM11-C01S2(2年保証) ¥13,400,000
Ion Total RNA-Seq
キット
v2
Ion Total RNA-Seq
キットv2
は、既知の、あるいは予測したsmall
RNA
配列を解析するだけの他の検出手法とは異なり、予め得られ る配列情報に依存することなく、サンプル中に含まれるすべてのsmall RNA
分子をデジタルな配列情報として得ることができます。 この能力が、新規のsmall RNA
分子の発見だけでなく、選択的プ ロセシングにより生じる異なるアイソフォームの検出も可能にし ます。100ng
のトータルRNA
中の5ng
のmiRNA
もしくは濃縮済の1ng
のmiRNA
からスタートすることができます。特長
•
新規のsmall RNA
分子やアイソフォームを検出•
細胞あたり1
コピー以下のsmall RNA
を検出可能な感度•
ストランド情報を保持した発現解析が可能•
ゲル精製不要のビーズ精製方式により、プライマーダイマーを除去•
最新の逆転写酸素の採用により精度向上• 16
サンプルまでのマルチプレックス可能Ordering information
製品名 サイズ 製品番号 価格Ion Total RNA-Seq kit v2、12Rxn 12 ライブラリ 4475936 ¥144,000 Ion Total RNA-Seq kit v2、48Rxn 48 ライブラリ 4479789 ¥480,000 Ion Xpress™ RNA-Seq Bc 01-16kit 10×16 ライブラリ 4475485 ¥192,000 RiboMinus™ Eukaryote System v2 12 反応 A15026 ¥85,700 Low Input RiboMinus™ Eukaryote System v2 12 反応 A15027 ¥85,700
RiboMinus™ Eukaryote
システムキット
v2
RiboMinus™ Eukaryote
システムキットv2
は、トータルRNA
試料 中の大きなリボソームRNA
分画を激減させることによって、RNA
転写物の全スペクトルを濃縮する新しい精製システムです。この キットは、ヒトあるいはマウスのTotal RNA
から18S
、28S
、5S
、5.8S
rRNA
を95
%以上取り除くことができるように、rRNA
に特異的な5
’ビオチン標識プローブを使用してます。rRNA/
プローブ複合体は、 ストレプトアビジン標識のマグネットビーズによって、試料から取り 除かれます。これによって、末端にPolyA+
を持たない断片化され たmRNA
、あるいはPolyA+
選択法では精製することができないほ かの調節RNA
などのRNA
転写産物種の回収量が増加します。精製 されたRNA
は、次世代シーケンス、マイクロアレイ、RT-PCR
などの サンプル調製にお使いいただけます。特長
•
細胞質およびミトコンドリア由来のrRNA
を95
%以上除去•
磁気ビーズ精製方式によりスムーズな約1
時間のワークフロー• RiboMinus™ Eukaryote System v2
は1
∼5
μg
のRNA
インプットに対応
• Low Input RiboMinus™ Eukaryote System v2
は100ng-1
μg
のRNA
インプットに対応ワークフロー
磁気ビーズクリーンナップを備えた
v2
システムでは、1
時間でリボ ゾームRNA
を除去Step 1 Step 2 Step 3 Step 4
Ion Total RNA-Seqキットホールトランスクリプトームライブラリ調製
15分 30分 30分 1時間 1時間 1時間 合計:4時間15分 RNAサンプル アダプターの ハイブリダイゼーション ライゲーション 逆転写 精製 ライブラリの増幅 精製 5’アダプター 3’アダプター 逆転写開始位置 ブロック 5’ライゲーション部位 目的のRNAサンプル 3’ライゲーション部位 Non rRNAS Biotin Hybridized RiboMinus™ probe Non rRNAS Biotin Streptavidin Bead Magnet rRNA-depleted RNA リボソームRNAと プローブを ハイブリダイゼーション 10分 - 変性 20分 - キャプチャー ストレプトアビジン-磁気ビーズを用いて、 リボソームRNA / プローブ複合体を捕捉 マグネットで複合体 を吸着 クリーンナップ 30分
ERCC RNA Spike-In
コントロールミックス
ERCC RNA Spike-In
コントロールミックスは、NIST
(National
Institute of Standards & Technology
)によってERCC
(External
RNA Control Consortium
)で定められたRNA
コントロールの内、92
種類を含む発現解析のためのコントロールRNA
です。コント ロールRNA
はpolyA
を有し、真核生物に対応しています。SOLiD
®システムを用いた遺伝子発 現解 析において、サンプル調整時の
Total RNA
からrRNA
除去時の品質確認、ライブラリ調製時の品 質確認、シーケンス後のデータ品質確認に利用できます。特長
• 23
種×4
サブグループ:計92
種類のpolyA RNA
•
約10
6のダイナミックレンジ•
次世代シーケンサ、マイクロアレイ、リアルタイムPCR
などを用 いた遺伝子発現解析に対応(small RNA
解析には適用不可)• total RNA
にSpike-In
ミックスを添加後、rRNA
除去または、polyA RNA
精製する事で、RNA
サンプル調製過程の品質確認が 可能• Spike-In
ミックスが添加されたRNA
サンプルを用いる事で、ラ イブラリ調製時の品質確認が可能•
データの品質確認(再現性、検出限界、ダイナミックレンジなど) が可能•
サブグループの濃度が異なるSpike-In
ミックス1
とSpike-In
ミ ックス2
を併用する事で、発現変動の評価が可能•
個 々 のコ ント ロ ールR N A
を 検 出 するリアル タイムP CR
用TaqMan
®Assay
を別途提供しており、サンプル調製過程で確認 実験が可能Ordering information
製品名 サイズ 製品番号 価格ERCC ExFold RNA Spike-In ミックス 10 µl × 2 4456739 ¥240,000 ERCC RNA Spike-In ミックス 10 µl 4456740 ¥120,000
図3. ERCC ExFold RNA Spike-In ミックスに含まれるExFold RNA Spike-In ミックス1と ミックス 2を2種のサンプルに加え比較した場合の模式図
23種×4サブグループ:計92種類のpolyA RNA からなるERCC RNA Spike-In ミックス1を用 いる事で、サンプル調製、データの品質確認が可能。 さらに、ExFold Spike-In ミックス 1 とミックス 2を用いた場合、それぞれのミックスの4種の サブグループの濃度が異なる為、発現変動の評価も可能。 1e+2 1e+3 1e+4 1e+5 1e+6 1e+7 1e+8 1e+9 1e +9 1e +8 1e +7 1e +6 1e +5 1e +4 1e +3 1e +2
ERCC Mix 2(molecules/100ng mRNA)
ER CC M ix 1 ( m ol ec ul es /1 00 ng m R N A )
ゴールドスタンダードとしての
TaqMan
®テクノロ
ジー:
1
日以内に
microRNA
のプロファイリングを
完了
サンプル間の全miRNA
発現の違いをプロファイリングすること は、生物学的プロセスに影響を与える特定のmiRNA
を同定する際 の最初のステップとなります。まず、miRNA
発現が異なると予想さ れるサンプル間の比較を行います。例えば疾患組織と正常組織、薬 剤処理サンプルと未処理サンプル、異なる組織間などでmiRNA
の 発現プロファイルの比較を行います。miRNA
は非常に低濃度でも細胞の機能に影響を与え、また、その 発現レベルの範囲が非常に広いので、その定量には高感度で広 いダイナミックレンジを持つツールが必要となります。TaqMan
®OpenArray
®MicroRNA Panel
およびTaqMan
®Array Micro
RNA Card
は、Megaplex™ Primer Pools
との組み合わせで、この ような実験に最適です。 これらのツールは、ヒト、マウス、ラット由来のmiRNA
解析に対応 しており、48
サンプル分のmiRNA
発現プロファイルを同日中に得 ることができます。しかも、必要なのはたった100 ng
のトータルRNA
だけです。ゴールドスタンダードとなっているTaqMan
®アッセ イケミストリの感度や特異性、ダイナミックレンジのメリットを最 大限に生かし、また少量ターゲットのPCR
にライフテクノロジーズ の革新的なステムループRT
プライマーデザインを採り入れたこと により、TaqMan
®OpenArray
®MicroRNA
パネルおよびTaqMan
®Array MicroRNA
カードは、データを得るために数日を有し、1
回の 解析に数100 ng
のRNA
が必要なマイクロアレイ解析に対して明ら かな優位性を示します(図4
)。ワークフローの特徴
•5
時間以内に数百種類のmiRNA
のプロファイリング実験が完了 します•
ヒト、マウス、ラットのプロファイリングに最適です•miRBase
に含まれる既知のmiRNA
を広く網羅します原理
中規模のスループットを持つ
TaqMan
®Array MicroRNA Card
の場合には、
377
種のmiRNA
に対する逆転写反 応を1
本のチュ ーブで行います。(A
・B
アレイを両方とも解析する場合は、それぞ れ377
種のmiRNA
に対する逆転写反 応を、2
本のチューブに分 けて行います。また、ハイスループットのTaqMan
®OpenArray
®MicroRNA Panel
の場合には、754
種のmiRNA
を2
本のチューブに 分けて逆転写します。逆転写に使用するMegaplex™ RT Primers
は377
種のmiRNA
特異的なステムループプライマーがミックス されたものでApplied Biosystems
®リアルタイムPCR
装置を用いた解 析フォーマットに合わせてデザインされています。次に、
Megaplex™ PreAmp Primer Pools
を用いてプレ増幅のステッ プを行います。バイアスのない増幅を可能とするこのステップによ りサンプル中のmiRNA
の濃度が増加し、最大の感度でリアルタイ ムPCR
の検出ができるようになります。最後の定量ステップでは、TaqMan
®Universal PCR Master Mix II
を各サンプルに添加します。サンプルのロードはご利用になるシステムによって異なりま す。
TaqMan
®OpenArray
®MicroRNA Panel
の場合、AccuFill™
システムを用いてサンプルをロードします(このパネルは予め調製 されたナノ流路プレートで
3
セット754
種のTaqMan
®MicroRNA
Assays
がプリントされています)。TaqMan
®Array MicroRNA
Card
の場合、ピペットを用いてCard
のサンプル注入用ポートから サンプルをロードします。TaqMan
®MicroRNA Card
はA
・B
の2
枚のカードから成り、それぞれ
377
種のmiRNA Assay
がマイクロ流 路カードに予めプリントされています。microRNA
発現の網羅的プロファイリング
60 min 10 min 90 min 150 min 30 min ・mir VanaTMmiRNA Isolation Kit ・TaqMan® ABC Purification Kit
・MegaplexTM RT Primers
・TaqMan® MicroRNA
Reverse Transcription Kit
・MegaplexTM PreAmp Primers
&
・TaqMan® PreAmp Master Mix
・RealTime StatMiner® Software
・DataAssist™ Software サンプル調製 逆転写反応(RT) cDNA(オプション増刷) cDNA&ロードの希釈 データ解析 リアルタイム PCR装置による ラン実行 1 2 3 4 5 6 Total RNA miRNA xxxxxxxxxx xxxxxxxx xxxxxxxxxx xxxxxxxxxx xxxxxxxx xxxxxxxxxx xxxxxxxx xxxxxxxxxx xxxxxxxxxx xxxxxxxx xxxxxxxxxx xxxxxxxx xxxxxxxxxx xxxxxxxxxx xxxxxxxx xxxxxxxxxx xxxxxxxx xxxxxxxxxx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx ・QuantStudio™ 12K Flex, ・ViiA™ 7 ・7900HT Fast リアルタイム PCR システム ライブラリ作製
・TaqMan® Array Card
or ・OpenArray® Plate

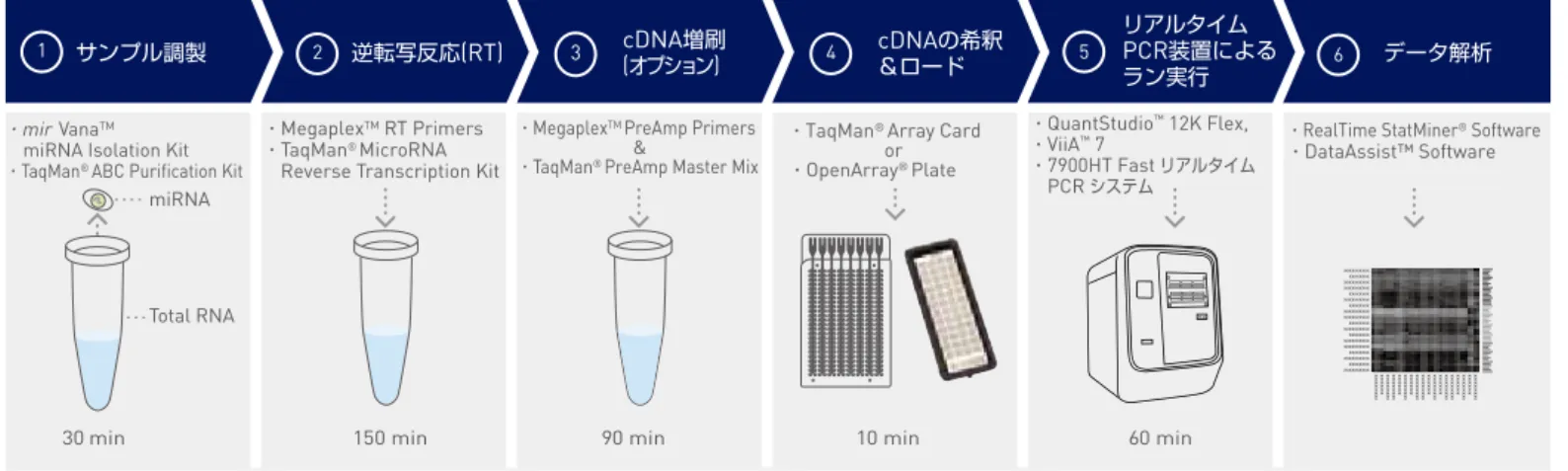

図4. TaqMan® OpenArray® MicroRNA PanelおよびTaqMan® Array® MicroRNA Cardsのワークフロー
ヒト、げっ歯類のmiRNA発現プロファイリングを行う際、TaqMan®OpenArray®MicroRNA Panelsを用いた解析では、オプションのMegaplexTMPreAmp Primer
Poolsによるpre-amplificationを行った場合でも、同時に12サンプルを5.5時間で処理することが可能です(pre-amplificationなしでは4.25時間)。TaqMan®Array
Megaplex™
プライマープール:
カードとパネル
プロファイリング実験に究極の感度や広いカバー率を求める場合 には、
Megaplex™ Primer Pools
がその目的を達成するためのフ レキシビリティを提供します。TaqMan
®OpenArray
®MicroRNA
Panel
またはTaqMan
®Array MicroRNA Card
は、Megaplex™
Primer Pools
と組み合わせて使用します。これらはmiRBase
に 登録されているmiRNA
の多くをカバーしており、ヒトやげっ歯類 に対する理想的なmiRNA
プロファイリングソリューションを提供 します。•Megaplex™ RT Primer Pools
̶miRNA
プロファイリングを シンプルにするためにデザインされたMegaplex™ RT Primer
Pools
はグローバルなmiRNA
発現プロファイリング用のRT
プラ イマーのプールです。この製品はcDNA
調製や個別のTaqMan
®MicroRNA Assays
にも使用することができます。•Megaplex™ PreAmp Primer Pools
̶TaqMan
®Array
MicroRNA Cards
とともに使用する場合やサンプル量が限られ る場合、アッセイの感度を最も重視する場合には、Megaplex™
PreAmp Primer Pools
が大 いに役 立 ち、低 発 現レベ ル のmiRNA
や限られたサンプル量の場合の検出感度を向上させるこ とができます。Megaplex™ PreAmp Primer Pools
は、わずか1
ng
のトータルRNA
から効果的にmiRNA
発現プロファイルを得 ることができます(図5
)。TaqMan
®MicroRNA
アレイとパネル
ヒト お よび げっ歯 類 のプ ロファイリング に 最 適 な
TaqMan
®MicroRNA Arrays
は、microRNA
アッセイが予めプリントされて いるマイクロ流路カードのセットでTaqMan
®MicroRNA Assay
の優れた定量性で解析を行うことが可能です。アッセイの組み合わ せは
Megaplex™ Primer Pools
と一致しており、セットアップの時 間や実験手技によるバイアスを減らせます。より高いスループット を求める場合にはTaqMan
®OpenArray
®MicroRNA Panels
をおすすめします。
TaqMan
®OpenArray
®MicroRNA Panels
は1
枚のプレートで
3
つのサンプルを同時に処理することが可能です。ど ちらの場合でも、miRNA
ターゲットの逆転写にはMegaplex™ RT
Primer Pools
を使用し、Megaplex™ PreAmp Primer Pools
に よるプレ増幅を行った後に各反応液にTaqMan
®Universal PCR
Master Mix II
を加えるだけのシンプルな試薬調製で、ハイスルー プット解析に適しています。miRNAマイクロアレイ TaqManTaqMan®Arrays MicroRNA Cards® OpenArray® Panelおよび 結果を得るまでの時間 少なくとも2日:サンプルのラベリングとハイブリダイゼーションのセッ トアップに丸1日かかり、2日目に洗浄とアレイのスキャニングを行い ます。 トータルRNAからリアルタイムPCRのデータまで2ステップ(プレ増 幅を行う場合は3ステップ)のみで1日で完了します。 ダイナミックレンジ 典型的には2–3 log (プラットフォームとプローブの種類によっては、 4 logの報告があります)。 最大7 logのレンジを持つので、高発現および低発現のmiRNAの検 出を1回の実験で行う事が可能となります。 特異性 マイクロアレイの測定が単一のハイブリダイゼーションイベントに依 存することを考慮すると、クロスハイブリダイゼーションの懸念があり ます。また、キャプチャープローブのハイブリダイゼーションでは、 miRNA前駆体と生物学的に活性を持つ成熟型miRNAを区別できま せん。 TaqMan®ケミストリによる高い特異性が得られます̶増幅シグナル を得るためには、4つのユニークなオリゴヌクレオチドのハイブリダイ ゼーションが必要です。 革新的なステムループRTプライマーにより、成熟型miRNAに対す る特異性が得られます。 使用RNA量 典型的には1 µgもしくはそれ以上(いくつかのプラットフォームでは 100 ng以下がサポートされています)。 1–1,000 ng の範囲のいずれも使用可能です。 既知miRNAのカバー率 マイクロアレイのデザインは、典型的にはin silicoでの選抜に依存し ており、キャプチャープローブのデザインにはウェット実験によるバリ デーションは通常行われません。このことは無反応プローブが生じる ことによるカバー率の低下につながります。さらに、ハイブリダイゼー ションをベースとした技術であるため、感度が限定され、低発現の miRNAが検出されることは困難です。 全てのアッセイは、実績がありバリデートされたin silicoのデザイン パイプラインを使ってデザインされ、Megaplex™ Primer Poolsや TaqMan®Array Cardsに追加される前にはウェット実験によるバリ
デーションが実施されています。Megaplex™ Primer Poolsによる アッセイのパフォーマンスは実際の実験で再検証できます。その結 果、全てのアッセイで必ず何らかの情報を得ることができます。 検 出 % テンプレート濃度 RT PreAmp RT PreAmp テンプレート濃度
Megaplex™ Human A Pool
の検出効率Megaplex™ Human B Pool
の検出効率0 ntc 0.1 fM 1 fM 10 fM 100 fM 1 pM 10 pM 100 pM 20 40 60 80 100 検 出 % 0 ntc 0.1 fM 1 fM 10 fM 100 fM 1 pM 10 pM 100 pM 20 40 60 80 100
図5. Megaplex™ Primer PoolsとTaqMan® Array MicroRNA CardsによるmiRNAの検出
TaqMan®MicroRNA ArrayのA Card、B Cardに対して、それぞれのCardにプリントされているmiRNAアッセイの全ターゲットを人工的に化学合成し(10 pM)、total
RNA (10ng/µL)にスパイクとして添加しました。人工ターゲットが6 logもしくは4 logになるように段階希釈した混合物を用いてMegaplex™ワークフローによる
テストを行いました。プレ増幅を行った場合と行わなかった場合で測定を行っています。さらに、アッセイの特異性を確認するため、テンプレート無しのコントロール (NTC)の反応を実施しました。
Ordering information
:microRNA
発現プロファイリング
■
サンプル調製
(
23
∼
25
ページ参照)
mirVana™ miRNA Isolation Kit TaqMan® miRNA ABC Purification Kit
■
microRNA
用
RT
試薬
TaqMan® MicroRNA RT Kit
TaqMan® MicroRNA RT Kitは、TaqMan® MicroRNA Assaysの逆転写反応試薬です。Megaplex™ Primer PoolsまたはTaqMan® MicroRNA Assaysに添付のRT プライマーと組み合わせて使用します。
製品名 サイズ 製品番号 価格
TaqMan® MicroRNA RT Kit 200 反応 4366596 ¥24,300
TaqMan® MicroRNA RT Kit 1000 反応 4366597 ¥72,800 Megaplex™ Primer Pools
Megaplex™ RT Primersはstem-looped構造の逆転写用プライマーをプールしたものです。TaqMan® MicroRNA Arraysと組み合わせることで効率的な
プロファイリングワークフローを構築できます。数百のmiRNAのプロファイリングを一回の反応に集約し、網羅的miRNA発現解析に必要な逆転写反応とトー
タルRNAの量を低減します。
Megaplex™ RT Primers Pool (for Human)
製品名 サイズ 製品番号 価格
Megaplex™ RT Primers, Human Pool A
逆転写用プライマーのみ 50 反応 4399966 ¥86,900
Megaplex™ RT Primers, Human Pool B v3.0
逆転写用プライマーのみ 50 反応 4444281 ¥86,900
Megaplex™ RT Primers, Human Pool Set v3.0
RT Primers Pools A&B (4399966 & 4444281) 50 反応 4444745 ¥100,000
Megaplex™ RT Primers Pool(for Rodent)
製品名 サイズ 製品番号 価格
Megaplex™ RT Primers, Rodent Pool A
逆転写用プライマーのみ 50 反応 4399970 ¥86,900
Megaplex™ RT Primers, Rodent Pool B v3.0
逆転写用プライマーのみ 50 反応 4444292 ¥86,900
Megaplex™ RT Primers, Rodent Pool Set v3.0
RT Primers Pools A&B(4399970 & 4444292) 50 反応 4444746 ¥100,000 Megaplex Primer PoolsのPool AおよびPool Bは、TaqMan® MicroRNA ArraysのA、およびBアレイに搭載されている遺伝子にそれぞれ対応しています。
PreAmp製品によるcDNA増幅を行う場合(オプション)
Megaplex™ PreAmp Primersでは、1ngの微量のトータルRNAからでも網羅的な発現解析が可能になります。微量サンプルを用いたプロファイ リングに有効です。
Megaplex™ PreAmp Primers Pool (for Human)
製品名 サイズ 製品番号 価格
Megaplex™ PreAmp Primers, Human Pool A
PreAmp用プライマーのみ
50 反応 4399233 ¥86,900 Megaplex™ PreAmp Primers, Human Pool B v3.0
PreAmp用プライマーのみ
50 反応 4444303 ¥86,900 Megaplex™ PreAmp Primers, Human Pool Set v3.0
PreAmp Primers Pools A&B (4399233 & 4444303)
50 反応 4444748 ¥100,000 Megaplex™ RT and PreAmp Primers Package (for Human)
製品名 サイズ 製品番号 価格
Megaplex™ Primer Pools, Human Pools A
RT Primers(4399966) + PreAmp Primers(4399233)
50 反応 4401009 ¥121,200 Megaplex™ Primer Pools, Human Pools B v3.0
RT Primers(4444281) + PreAmp Primers(4444303)
50 反応 4444749 ¥121,200 Megaplex™ Primer Pools, Human Pools Set v3.0
RT Primers Pools A&B (4444745(= 4399966 & 4444281)) PreAmp Primers Pools A&B (4444748(= 4399233 & 4444303))
Megaplex™ PreAmp Primers Pool (for Rodent)
製品名 サイズ 製品番号 価格
Megaplex™ PreAmp Primers, Rodent Pool A
PreAmp用プライマーのみ 50 反応 4399203 ¥86,900
Megaplex™ PreAmp Primers, Rodent Pool B v3.0
PreAmp用プライマーのみ 50 反応 4444308 ¥86,900
Megaplex™ PreAmp Primers, Rodent Pool Set v3.0
PreAmp Primers Pools A&B(4399203 & 4444308) 50 反応 4444747 ¥100,000
Megaplex™ RT and PreAmp Primers Package(for Rodent)
製品名 サイズ 製品番号 価格
Megaplex™ Primer Pools, Rodent Pools A
RT Primers (4399970) + PreAmp Primers (4399203) 50 反応 4401090 ¥121,200
Megaplex™ Primer Pools, Rodent Pools B v3.0
RT Primers(4444292) + PreAmp Primers(4444308) 50 反応 4444752 ¥121,200
Megaplex™ Primer Pools, Rodent Pools Set v3.0
RT Primers Pools A&B(4444746(=4399970 & 4444292)) PreAmp Primers Pools A&B(4444747(=4399203 & 4444308))
50 反応 4444766 ¥137,400
TaqMan® PreAmp Master Mix
製品名 サイズ 製品番号 価格
TaqMan® MicroRNA Panelsおよび関連試薬
製品名 アッセイ数/Plate サンプル数/Plate サイズ 製品番号 価格
TaqMan® OpenArray® Human MicroRNA Panel QuantStudio TM 12K Flex 757 3 1 プレート 4470187* ¥100,000
TaqMan® OpenArray® Rodent MicroRNA Panel QuantStudio TM 12K Flex 757 3 1 プレート 4470188* ¥100,000
TaqMan® OpenArray® Real-Time Master Mix, 1.5mL 1.5 ml 4462159 ¥14,200
TaqMan® OpenArray® Real-Time Master Mix, 5mL 5 ml 4462164 ¥42,500
QuantStudio™ 12K Flex OpenArray® Accessories Kit 1キット 4469576 ¥38,900
* QuantStudio™ 12K Flex リアルタイムPCRシステムで、4470187と4470188をご使用になるためには、4469576が必要です。
リアルタイムPCR解析システム
QuantStudio™ 12K Flex
リアルタイムPCRシステム BiosystemsApplied ®ViiaTM7
リアルタイムPCRシステム
■
miRNA
定量用リアルタイム
PCR
Human
TaqMan® Array Human MicroRNA Cards
製品名 サイズ 製品番号 価格
TaqMan® Array Human MicroRNA A Card v2.0 4 枚 4398965 ¥202,000
TaqMan® Array Human MicroRNA A+B Cards Set v3.0
A array (4398965) + B Array (4444910)
8 枚
(各4枚) 4444913 ¥260,600
TaqMan® Array Human MicroRNA B Card v3.0 4 枚 4444910 ¥202,000 Rodent
TaqMan® Array Rodent MicroRNA Cards
製品名 サイズ 製品番号 価格
TaqMan® Array Rodent MicroRNA A Card v2.0 4 枚 4398967 ¥202,000
TaqMan® Array Rodent MicroRNA A+B Cards Set v3.0
A array (4398967) + B Array (4444899)
8 枚
(各4枚) 4444909 ¥260,600
特定の
miRNA
を検出、定量
特定のmiRNA
を検出する実験は、以前に得られた結果の検証や特 定のmiRNA
についての情報を得たい場合によく実施されます。ラ イフテクノロジーズは、アッセイデザインの最適化により、TaqMan
® アッセイおよび定量リアルタイムPCR
のメリットである「高い感度 と特異性、ダイナミックレンジ」をmiRNA
の検出および定量に利用 することに成功しました。TaqMan
®MicroRNA Assays
には、ターゲット特異的なステムループ逆転写プライマーが含まれています。この革新的なデザインによ り、低分子の成熟
miRNA
(~22 nt
)の検出というmiRNA
の定量に おける根本的な問題点に取り組んでいます。このステムループ構造 は、成熟miRNA
ターゲットのみに特異性を持ち、miRNA
の3
’末端 にRT
プライマー/
成熟miRNA
のキメラを形成します。 この少し長いRT
産物は、標準的なTaqMan
®リアルタイムPCR
の テンプレートとなります。 ライフテクノロジーズは、ヒトやマウス、ラット、アラビドプシス、C.
elegans
、ショウジョウバエなど、Sanger
データベースに登録され ている全生物種のTaqMan
®MicroRNA Assays
の豊富なコレクションを提供しています。また、
miRBase
データベースが更新される のに伴って、迅速に新規のアッセイを追加しています。ワークフローの特徴
•
ヒトやマウス、ラット、ショウジョウバ エ、アラビドプシス、C.
elegans
など、miRBase
に登 録されてい る生物 種 の 個 別 のmiRNA
の定量に最適です。•
各 キットには 、ター ゲット の 成 熟miRN A
に 対して 特 異 的 なTaqMan
®Assays
および逆転写プライマーがセットで含まれてい ます。•miRBase
に登録されている全miRNA
へのカバー率を上げるた め、新たなアッセイが継続的に追加されています。原理
TaqMan
®MicroRNA Assays
では、革新的なターゲット特異的なステムループ逆転写プライマーを採用しており、低分子の成熟
miRNA
の検出が困難という問題を解決しています。このプライ マーによってターゲットの3'
末端に配列が付加されたcDNA
が合 成され、標準的なTaqMan
®リアルタイムPCR
のテンプレートを 形成します。また、プライマー末端のステムループ構造は、生物学 的な活性を持つ成熟miRNA
を特異的に検出するというこれらの アッセイの重要なメリットとなります(図5
)。ターゲット
miRNA
の定量
• mirVana™ miRNA Isolation Kit • TaqMan® miRNA ABC
Purification Kit
• RecoverAll™ Total Nucleic Acid Isolation Kit for FFPE • TaqMan® MicroRNA
Cells-to-CT™ Kit
• TaqMan® MicroRNA Reverse
Transcription Kit • TaqMan® MicroRNA Assays
• TaqMan® Universal Master Mix II
• TaqMan® MicroRNA Assays • Applied Biosystems
®
リアルタイム PCR システム • Instrument software (included)• RQ Manager enterprise software (optional)
• RealTime StatMiner® Software
(optional)
30 min 65 min 25 min 90 min Stem-loop
primer microRNA
microRNA
Q F Reverse Transcription Real-Time PCR Stem-loop RT primer Target Sequence Forward Primer
TaqMan® probe Reverse primer
TaqMan
®テクノロジーが
miRNA
研究の世界に大きな
メリットをもたらします
•
高い特異性̶前駆体ではなく生物活性を持つ成熟miRNA
のみを定量します̶よく似たファミリーに属するホモログの 間の1
塩基の差異も識別可能です(図6
)•
高感度̶わずか1-10 ng
のトータルRNA
から検出可能。サ ンプルの節約もできます•
広いダイナミックレンジ̶最大7 log
のダイナミックレン ジ̶1
回の実験で高発現と低発現のmiRNA
を同時に検出 可能です(図7
)•
カスタムアッセイが利用可能̶シーケンスを特定して頂け ればライフテクノロジーズがデザインとアッセイを行います•
迅速、シンプル、スケーラブル̶2
ステップのリアルタイムPCR
アッセイが、迅速に高品質な結果をもたらします図6. TaqMan® MicroRNA Assay アプローチ シンプルな2ステップからなる反
応で、ターゲットmiRNAをリアルタイムPCRで高感度かつ特異的な検出・定量が 可能です。
TaqMan
®MicroRNA Assays
2
ステップのTaqMan
®MicroRNA Assays
(TaqMan
®アッセイとターゲットに特異的な逆転写プライマーを含みます)は
Sanger
miRBase
データベースに含まれるほぼ全てのmiRNA
に対してデ ザインされています。ライフテクノロジーズは、Sanger miRBase
データベースの更新に合わせてアッセイコレクションの数を継続 して増やしています。TaqMan
®MicroRNA Assays
内在性アッセイ
ヒト、マウス、ラット、アラビドプシス、
C. elegans
、ショウジョウバ エの内在性コントロールの候補となるアッセイを提供しています。 これらのコントロールは、綿密に選択された低分子ノンコーディ ングRNA
に対してデザインされています。これらは、さまざまな タイプの細胞や組織、実験条件下で一定レベルの発現を示すこと を確認しています。詳細はアプリケーションノート“Endogenous
controls for real-time quantitation of miRNA using TaqMan
®MicroRNA Assays
”をご覧ください。Custom TaqMan
®Small RNA Assays
miRNA
研究のために開発された、TaqMan
®miRNA Assay
のデザインのノウハウは、
200
ベース以下のさまざまなタイプの低分子核 酸の解析にも利用することが可能です。Custom TaqMan
®Small
RNA Assay
を使用すれば、これらのアッセイのメリットを、さまざ まな生物種の低分子RNA
に対しても利用できます。例えば、デー タベースにまだ登録されていない新規のmiRNA
やpiRNA
(piwi-interacting RNA
)やsnRNA
、snoRNA
のようなさまざまなsmall
RNA
に有効です。miRNA Assays
Mature miRNAs Precursors
Perfectly
matched Ct
Mismatched Ct ∆Ct (mismatch
vs. match) Ct ∆Ct (Precursor vs. mature)
let-7a Looped 16.5 33.1 16.6 29.5 13.0 Linear 23.6 38.3 14.7 30.4 6.8 miRNA Stem-loop RT primer miRNA Linear RT primer
図7. TaqMan® MicroRNA Assaysの逆転写反応におけるステムループプライマーが生物活性をもつ成熟miRNAに対する特異性をもたらします
let-7aに対するステムループRTプライマーを含むデザイン済みTaqMan® MicroRNA Assayを、同等の配列を持つリニアなRTプライマー/PCRプライマー/TaqMan®プロー
ブのセットと比較しました。次に、成熟let-7aおよび成熟let-7e(let-7aと2塩基だけが異なる近縁のmiRNA)を模した1.5 x 108コピーの合成miRNA、ステムループlet-7a前
駆体を逆転写反応液に添加し、TaqMan® MicroRNA AssayのRTステムループプライマーあるいはリニアRTプライマーによるプライミングを行い、リアルタイムPCRで検出
を行いました。その結果、ステムループRTプライマーでは、成熟miRNAを前駆体miRNAや近縁のmiRNAターゲットからより明確に識別できることを示しました。

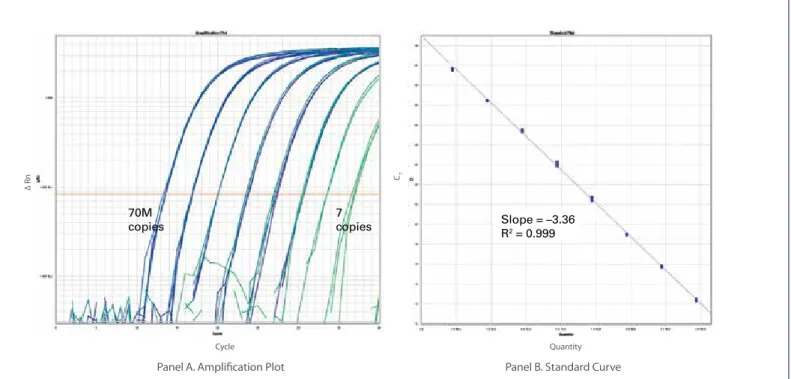

Panel A. Amplification Plot
Cycle Quantity
Panel B. Standard Curve
1.0 39 37 35 33 31 29 27 25 23 21 19 17 15 13 11 0.1 ∆ Rn C T 0.01 0 5 10 15 20 25 30 35 40 10 100 1,000 104 105 106 107 108 109 Slope = –3.36 R2 = 0.999 7 copies 70M copies
図8. TaqMan® MicroRNA Assaysは最大7 logのダイナミックレンジを示します
このような広いダイナミックレンジによって、1回の実験で数コピーから数百万コピーまで発現の異なるmiRNAターゲットを正確に定量することが可能になります̶細胞と組織、 または疾患のレベルなどにより、miRNAの発現レベルが大幅に変動することがあります。このようなケースには非常に有効です。TaqMan® MicroRNA Assaysのダイナミック
レンジと感度を示すために、合成lin-4 miRNAを段階希釈し、lin-4 TaqMan® MicroRNAアッセイを用いて増幅しました。(A)合成lin-4 miRNAの増幅プロットは7桁のダイナ
ミックレンジを示しました。PCRにおける合成RNAの投入量は1.3 x 10-3 fM(反応当たり7コピーに相当します)から1.3 x 104 fM(反応当たり7 x 107コピーに相当します)まで
Ordering information
:ターゲット
microRNA
の定量
■
サンプル調製
(
23
∼
25
ページ参照)
mirVana™ miRNA Isolation Kit TaqMan® miRNA ABC Purification Kit
■
microRNA
用
RT
試薬
TaqMan® MicroRNA RT Kit
TaqMan® MicroRNA RT Kitは、TaqManR MicroRNA Assaysの逆転写反応試薬です。TaqMan® MicroRNA Assaysに付属しているRTプライマーと組み合わせて逆転 写反応を行ないます。
製品名 サイズ 製品番号 価格
TaqMan® MicroRNA RT Kit 200 反応 4366596 ¥24,300
TaqMan® MicroRNA RT Kit 1,000 反応 4366597 ¥72,800
■
miRNA
定量用リアルタイム
PCR
TaqMan® MicroRNA Assays
TaqMan® MicroRNA Assaysは、リアルタイムPCRでmicroRNA(miRNA)を定量するためのアッセイです。生物学的に活性のある成熟型miRNAを検出 します。
製品名 サイズ 製品番号 価格
TaqMan® MicroRNA Assays, Inventoried
各miRNA特異的RT primer: 5X reaction mix(50サンプル分 / 15 µL反応系)
各miRNA特異的TaqMan® Assay: 20X reaction mix (150反応分 / 20 µL反応系)
販売中の生物種:ヒト、マウス、ラット、Arabidopsis thaliana、Caenorhabditis elegans、Drosophila melanogaster
50 サンプル・150 反応分 4427975 ¥29,800 TaqMan® MicroRNA Assays, Made-to-Order, Extra Small
各miRNA特異的RT primer: 5X reaction mix(25サンプル分 / 15 µL反応系) 各miRNA特異的TaqMan® Assay: 20X reaction mix (75反応分 / 20 µL反応系)
25 サンプル・75 反応分 4440885 ¥29,600 TaqMan® MicroRNA Assays, Made-to-Order, Small
各miRNA特異的RT primer: 5X reaction mix(50サンプル分 / 15 µL反応系) 各miRNA特異的TaqMan® Assay: 20X reaction mix (150反応分 / 20 µL反応系)
50 サンプル・150 反応分 4440886 ¥39,000 TaqMan® MicroRNA Assays, Made-to-Order, Medium 750 サンプル・750 反応分 4440887 ¥78,800
TaqMan® MicroRNA Assays, Made-to-Order, Large 2,900 サンプル・2,900 反応分 4440888 ¥146,500 Custom TaqMan® Small RNA Assays
製品名 サイズ* 製品番号 価格
Custom TaqMan® Small RNA Assays, XS 25 サンプル・75 反応 4440418 ¥39,800
Custom TaqMan® Small RNA Assays, S 50 サンプル・150 反応 4398987 ¥50,000
Custom TaqMan® Small RNA Assays,M 750 サンプル・2,250 反応 4398988 ¥121,200
Custom TaqMan® Small RNA Assays,L 2,900 サンプル・8,700 反応 4398989 ¥256,600
QuantStudio™ 3D
デジタルPCRシステム リアルタイムQuantStudio™ 12K Flex PCRシステム リアルタイムQuantStudio™ 7K Flex PCRシステム QuantStudio™ 6 Flex リアルタイムPCRシステム
リアルタイムPCR解析システム
デジタルPCR解析システム
TaqMan® Universal Master Mix II
TaqMan® Universal Master Mix IIは、TaqMan技術を利用したさまざまなアプリケーションに使用できるマスターミックス試薬です。TaqMan®
MicroRNA Assays によるリアルタイムPCR反応の際に使用します。
TaqMan® Universal Master Mix II, with UNG
製品名 サイズ* 製品番号 価格
TaqMan® Universal Master Mix II, with UNG 1mL 40反応 4440042 ¥14,000
TaqMan® Universal Master Mix II, with UNG 5mL 200反応 4440038 ¥63,000
TaqMan® Universal Master Mix II, with UNG 2 x 5mL 400反応 4440044 ¥122,000
TaqMan® Universal Master Mix II, with UNG 5 x 5mL 1,000反応 4440045 ¥295,000
TaqMan® Universal Master Mix II, with UNG 10 x 5mL 2,000反応 4440046 ¥570,000
TaqMan® Universal Master Mix II, with UNG 50mL 2,000反応 4440039 ¥558,000 TaqMan® Universal Master Mix II, no UNG
製品名 サイズ* 製品番号 価格
TaqMan® Universal Master Mix II, no UNG 1mL 40反応 4440043 ¥14,000
TaqMan® Universal Master Mix II, no UNG 5mL 200反応 4440040 ¥58,000
TaqMan® Universal Master Mix II, no UNG 2 x 5mL 400反応 4440047 ¥112,000
TaqMan® Universal Master Mix II, no UNG 5 x 5mL 1,000反応 4440048 ¥270,000
TaqMan® Universal Master Mix II, no UNG 10 x 5mL 2,000反応 4440049 ¥510,000
TaqMan® Universal Master Mix II, no UNG 50mL 2,000反応 4440041 ¥500,000
ターゲット遺伝子の mRNAレベルの評価 ターゲットのタンパク質 レベルまたはその他の 生物学的作用の評価 細胞へのトランスフェクション
• mirVana™ miRNA mimics
• mirVana™ miRNA inhibitors • Lipofectamine™ RNAiMAX Transfection Agent • Neon Transfection System
• TaqMan® Gene Expression
Cells-to-CT™ Kit
• TaqMan® Gene Expression Assays
• Applied Biosystems®リアルタイム PCR システム • NuPAGE®プレキャストゲルシステム • iBlot®ゲルトランファーシステム • MagicMark™ XPウエスタンブロッティング スタンダード miRNA mimicまたは inhibitorを選択
mirVana™ miRNA mimic mirVana™ miRNA Inhibitor
3' 5'
3' 5'
1 2 3 4
原理
•mirVana™ miRNA mimic
およびmirVana™ miRNA inhibitor
は、特 定のmiRNA
を特異的に模倣もしくは阻害するようにデザインさ れており、ターゲットmRNA
の翻訳を人工的に増加もしくは減 少させるために使用できます。•miRNA
ターゲットは、miRNA
の増加や減少に伴う、ターゲットタ ンパク質および/
もしくはmRNA
レベルの定量でバリデートされ ています。•
タンパク質発現への影響を調べる場合にはウェスタン解析が用 いられます。•miRNA
とそのターゲット部位との相互作用の研究には、レポー ター遺伝子のアッセイが用いられます。miRNA
の機能を解析する
miRNA
の機能解析では、タンパク質をコードする遺伝子とよく似 た戦略が取られます。培養細胞に人工的なmiRNA mimic
をトラン スフェクションすると、gain-of-function
の形質を特定することに 役立ちます。また、loss-of-function
の形質を特定するためには、miRNA inhibitor
を使ったdown-regulation
実験あるいは阻害実 験を実施します。また、
miRNA
発現のup-regulation
実験とdown-regulation
実験 の組み合わせは、特定のmiRNA
による制御を受けている遺伝子や 細胞内プロセスを同定するのに利用することができます。Ambion
®(現在はライフテクノロジーズの1
ブランド)は、最初にmiRNA
モジュレーターを提供した会社です。Ambion
®microRNA
mimic
およびinhibitor
は、細胞内のmiRNA
の機能解析を行うツー ルで、Ambion
®によって初めて製品化されました。最新の
mir Vana™ miRNA mimic
およびmir Vana™ miRNA
inhibitor
は、特定のmiRNA
を模倣あるいは阻害するようにデザ インされており、それぞれgain-of-function
もしくはloss-of-function
の研究に使用します。どちらもsiRNA
の導入に使用され るソリューションを使ってのトランスフェクションもしくはエレクト ロポレーションによって細胞内に導入することができます。ワークフローの特徴
•gain-of-function
およびloss-of-function
形質により、miRNA
で 調節される遺伝子やプロセスを同定します。•miRNA
ター ゲットのバリデーションには、ウェスタンブロッ ティングまたはリアルタイムPCR
、もしくはその両方を使用します。•
ターゲットサイトの相互作用とタンパク質発現に対する評価は、 レポーター遺伝子アッセイおよびイムノディテクションシステム で行うことができます。microRNA
機能解析
miRNAオリゴ: mirVana™ miRNA mimics & inhibitors
トランスフェクション: Lipofectamine® RNAiMAX
miRNAオリゴ: mirVana™ miRNA mimics & inhibitors, in vivo ready
トランスフェクション: Invivofectamine® 2.0
miRNA
機能解析
In vitro
microRNA
合成分子
mir
Vana™ miRNA mimics & inhibitors:
•
細胞毒性はありません•
最新のmiRBase
に対応しています• in vitro
レベルでは低濃度の導入でも最大の安定した効果を示し ます• in vitro
およびin vivo
の両方で使用可能ですmir
Vana™ miRNA mimics
mirVana™ miRNA mimics
は化学的に修飾された二本鎖の短いRNA
分子で(siRNA
とよく似てはいますが、同じものではありませ ん)、内在性の成熟miRNA
を模して働くようデザインされていま す。化学修飾により、目的の成熟miRNA
の正しい鎖がRISC
(RNA-induced silencing complex
)に取り込まれます(図8
)。低分子であ るため、これらの分子はベクターよりも容易にトランスフェクショ ンが可能です。また、導入にあたってはsiRNA
のトランスフェクシ ョンやエレクトロポレーションで使用される条件と同等の条件が 使用できます。miRNA
発現ベクターと比較するとこれらの合成分 子は、Dose response
の研究に使用することが可能です。mir
Vana™ miRNA Inhibitors
mirVana™ miRNA Inhibitor
は化学修飾された一本鎖の核酸で、 内在性のmiRNA
に特異的に結合して阻害するようにデザインされ ています。適当なmiRNA
結合サイトを含むレポーターベクターを 用いてテストを行った場合に、これらのinhibitor
は、ネガティブコ ントロールmirVana™ miRNA Inhibitor
を用いた場合と比較して、 平均で約4
倍のレポーター遺伝子の発現誘導を引き起こします。 このことからターゲットmiRNA
への強力な阻害活性が示唆され ます。in vivo
研究にも利用可能(
in vivo Ready
製品)
miRNA
解析のin vivo
研究は近年急成長している分野です。多く の 研究者がより正確な定 量データを得るためにTaqMan
®ケミストリを利用するようになっており、それが
mir Vana™ mRNA
inhibitor
がTaqMan
®アッセイに完全に対応している理由です(図10
)。mimic
やinhibitor
のようなオリゴヌクレオチドをin vivo
で使用す る場合の重要な必要条件の1
つは、毒性や免疫刺激性を持たない ことです。開発の過程で、mimic
もinhibitor
もまったく毒性を示 さないことを確認しています。miRNA
ライブラリー製品(ヒト用、マウス用)
網羅的なmiRNA
機能解析を行うためのmiRNA
ライブラリー製品 もご用意しています。ライブラリーに含まれるmirVana™ miRNA
mimic
またはinhibitor
は96
ウェルの各ウェルに0.25 nmol
が凍 結乾燥された状態で提供されます。これは50 nM
でトランスフェ クションを行う場合に50
回分に十分な量に相当します。mirVana™
miRNA mimic
またはinhibitor
と使 用 するため のPositive
Control
およびNegative Control
も別途販売しています。mRNA 5'Cap AAAAAAAAAAAAA3'
5'Cap AAAAAAAAAAAAA3' No translation
Translation 3' 5'
Sequence-specific loading into RISC-like complex miRNA mimic
Complementary binding of specific miRNAs—no RISC-like complex association miRNA
inhibitor
mirVana™ miRNA mimics
mirVana™ miRNA inhibitors 3' 5' 3' 5'
3' 5'
3' 5' 3' 5'
図9. mirVana™ miRNA mimics およびmirVana™ miRNA inhibitors の働き
図11. mir Vana™ miRNA mimicでは、ターゲットmiRNAの配列からなる
mature鎖が特異的に活性を持ち、逆鎖側(star鎖)は不活性化されます
レポーターベクターを用いて、ターゲット鎖(mature鎖)と逆鎖(star鎖)の活 性の比較を行いました。6種類のmiRNAの認識配列に対して、mirVana miRNA
mimicを導入したところ、すべてのケースでmature鎖が高い活性を示しました。
(Negative Controlと比較するとシグナルが5倍から10倍減少しました)一方で star鎖の活性は低い(Negative Controlと同じ)ものでした。
0.00 0 miR 122 NT AldoA m R N A up re gu la tio n %
Hfe2 Slc35a4 Lass6
NEG1 miR
122 NT NEG1 miR122 NT NEG1 miR122 NT NEG1 50 100 150 200 250 300 350 400 450
miRNA122 = miR122 miRNA inhibitor NT =Not transfected
Neg1 = Negative Control #1
Fo ld c ha ng e reporter 1 miRNA
mimic Neg miRNAmimic Neg miRNAmimic Neg miRNAmimic Neg miRNAmimic Neg miRNAmimic Neg reporter 2 reporter 3 reporter 4 reporter 5 reporter 6 0.20 0.40 0.60 0.80 1.00 1.20 1.40 FW RV
図10. mirVana™ miRNA inhibitorはin vivoで効果的にmiRNAを抑制します miR122またはNegative Control #1 mir Vana™ miRNA inhibitorを Invivofectamine® 2.0試薬と複合体を形成させ、Balb-Cマウスの尾の静脈
に3日間連続で7 mg/kgで尾静脈投与しました。最後の投与から24時間後に マウスの肝臓のmiR122の4つの細胞内ターゲットの発現レベルをTaqMan®
MicroRNA Assayを使って測定しました。無 処 理のマウスおよびNegative
Controlマウスとの比較で、miR122で処理したマウスの肝臓において、4種すべて のmRNAの有意な発現増加が検出されました。 0.00 0 miR 122 NT AldoA m R N A up re gu la tio n %
Hfe2 Slc35a4 Lass6
NEG1 miR
122 NT NEG1 miR122 NT NEG1 miR122 NT NEG1 50 100 150 200 250 300 350 400 450
miRNA122 = miR122 miRNA inhibitor NT =Not transfected
Neg1 = Negative Control #1
Fo ld c ha ng e reporter 1 miRNA
mimic Neg miRNAmimic Neg miRNAmimic Neg miRNAmimic Neg miRNAmimic Neg miRNAmimic Neg reporter 2 reporter 3 reporter 4 reporter 5 reporter 6 0.20 0.40 0.60 0.80 1.00 1.20 1.40 FW RV
Ordering information
:microRNA
機能解析
■
microRNA
合成分子
mirVana™ miRNA mimic
製品名 サイズ 製品番号 価格
mirVana™ miRNA mimic 5 nmol 4464066 ¥58,000 mirVana™ miRNA mimic 20 nmol 4464067 ¥178,000 mirVana™ miRNA mimic, in vivo Ready 250 nmol 4464070 ¥510,000 Customer-defined mirVana™ miRNA Mimic 5 nmol 4464068 ¥98,000 Customer-defined mirVana™ miRNA Mimic 20 nmol 4464069 ¥180,000 Customer-defined mirVana™ miRNA Mimic, in vivo Ready 250 nmol 4464071 ¥510,000 mirVana™ miRNA Mimic Negative Control #1 5 nmol 4464058 ¥57,000 mirVana™ miRNA Mimic Negative Control #1 20 nmol 4464059 ¥174,000 mirVana™ miRNA Mimic Negative Control #1, in vivo Ready 50 nmol 4464060 ¥250,000 mirVana™ miRNA Mimic Negative Control #1, in vivo Ready 250 nmol 4464061 ¥500,000 mirVana™ miRNA Mimic miR-1 Positive Control 5 nmol 4464062 ¥57,000 mirVana™ miRNA Mimic miR-1 Positive Control 20 nmol 4464063 ¥174,000 mirVana™ miRNA Mimic miR-1 Positive Control, in vivo Ready 50 nmol 4464064 ¥250,000 mirVana™ miRNA Mimic miR-1 Positive Control, in vivo Ready 250 nmol 4464065 ¥500,000 mirVana™ miRNA mimic ライブラリ(miRBase v 20*) 0.25 nmol each 4464074 お問い合わせ
mirVana™ miRNA mimic ライブラリ(miRBase v 20*) 1 nmol each 4464075 お問い合わせ
* 2014年4月現在
mirVana™ miRNA inhibitor
製品名 サイズ 製品番号 価格
mirVana™ miRNA inhibitor 5 nmol 4464084 ¥58,000 mirVana™ miRNA inhibitor 20 nmol 4464085 ¥178,000 mirVana™ miRNA inhibitor, in vivo ready 250 nmol 4464088 ¥510,000 Customer-defined mirVana™ miRNA Inhibitor 5 nmol 4464086 ¥98,000 Customer-defined mirVana™ miRNA Inhibitor 20 nmol 4464087 ¥180,000 Customer-defined mirVana™ miRNA Inhibitor, in vivo ready 250 nmol 4464089 ¥510,000 mirVana™ miRNA Inhibitor Negative Control #1 5 nmol 4464076 ¥57,000 mirVana™ miRNA Inhibitor Negative Control #1 20 nmol 4464077 ¥174,000 mirVana™ miRNA Inhibitor Negative Control #1 , in vivo Ready 50 nmol 4464078 ¥250,000 mirVana™ miRNA Inhibitor Negative Control #1 , in vivo Ready 250 nmol 4464079 ¥500,000 mirVana™ miRNA Inhibitor let-7 Positive Control 5 nmol 4464080 ¥57,000 mirVana™ miRNA Inhibitor let-7 Positive Control 20 nmol 4464081 ¥174,000 mirVana™ miRNA inhibitor ライブラリ(miRBase v 20*) 0.25 nmol each 4464092 お問い合わせ
mirVana™ miRNA inhibitor ライブラリ(miRBase v 20*) 1 nmol each 4464093 お問い合わせ
